KÄYTTÖOHJE MagicWatch MWE890 WAECO

Lue tämä ohje huolellisesti lapi ennen asennusta ja käyttoönonottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpän, anna ohje tällöin edel-leen uudelle käytäjälle.

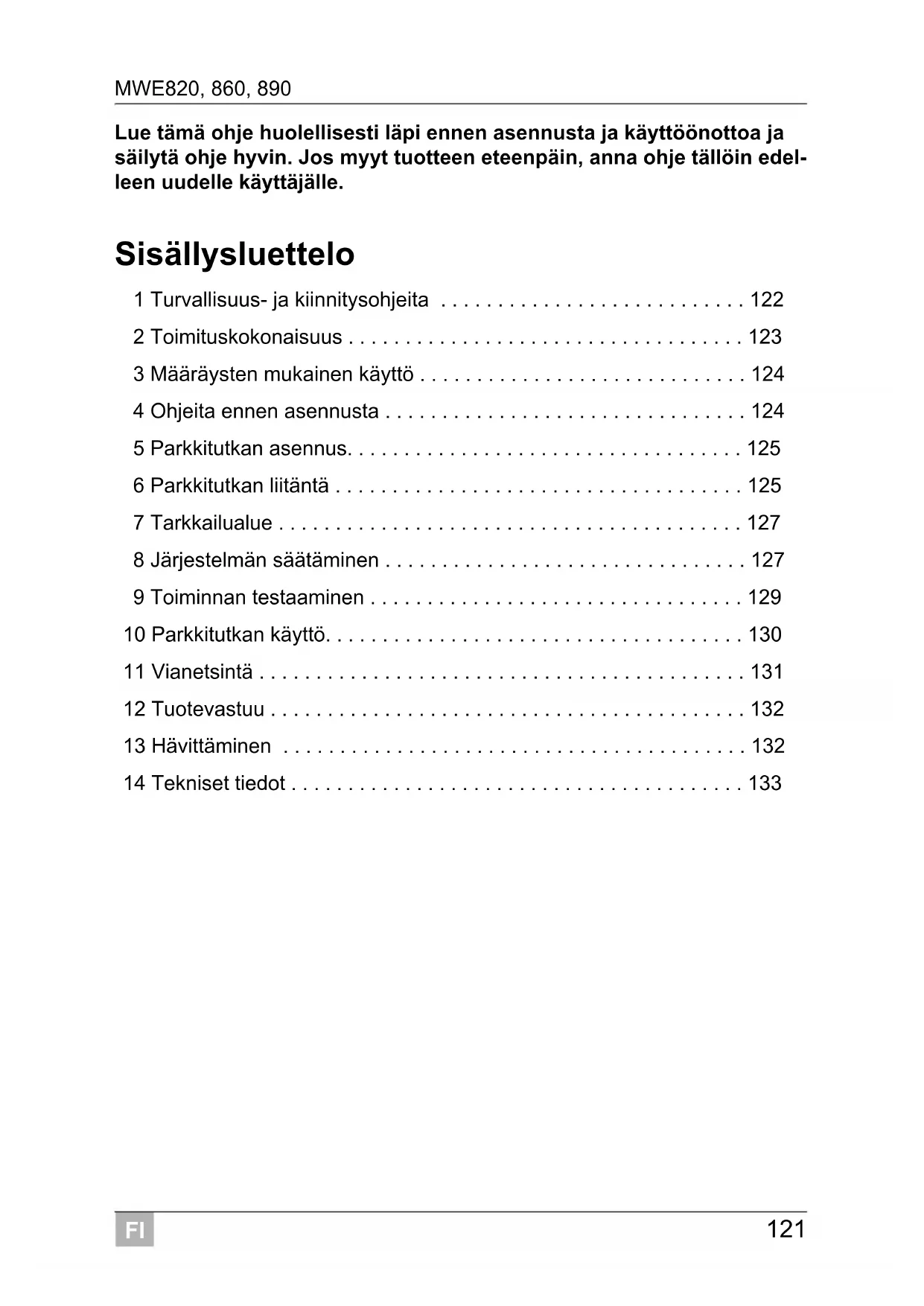

Sisällysluettelo

1 Turvallisuus- ja kiinnitysohjeita 122
2 Toimituskokonaisuus 123
3 Maaraysten mukainen kaytto 124
4 Ohjeita ennen asennusta 124
5 Parkkitutkan asennus. 125
6 Parkkitutkan liitantä 125
7 Tarkkailvalue 127
8 Järestelmän säätäminen 127
9 Toiminnan testaaminen 129
10 Parkkitutkan kayttö. 130
11 Vianetsintä 131
12 Tuotevastuu 132
13Havittaminen 132
14 Tekniset tiedot 133

1 Turvallisus- ja kiinnitysohjeita

Seuraavat tekstit taydentavat osittain kuvia oheislehtisessa. Ne eivat yksistaan ole taydellisia asennus- ja kayttöohjeita! Huomioi aina oheislehtisen kuvat!

Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia!

Noudata voimassa oleva lakeja ja märäryksiä.

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen

HUOMIO!

• Kiinnitä parkkitutkan ajoneuvoon asennettavat osat siten, että ne eivät missän tapauksessa (akkijarrutus, liikenneonnetto-muus) irtoa ja johda ajoneuvon matkustajien loukkaantumiseen.
• Alä asenna parkkitutkan ajoneuvoon asennettavia osia turvatynyn vaikutusalueelle. Muuten ilmatyynyn laukeamisesta aiheutuu loukkaantumisvaara.
• Parkkitutka on tarkoitetti lisaavuksi, ts. laite ei vapauta sinua velvollisuudesta olla erityisen varovainen kaantyessasi.

HUOMAUTUS!

• LED-takavaloilla varustetuissa ajoneuvoissa parkkitutkan asennus voi johtaa hairioihin.
• Parkkitutka ei sovi asennettavaksi metallisin puskureihin.
• Ohjauselektroniikka ei saa joutua alttiiksi minkäänlaiselle kosteudelle.

• Ohjauselektroniikkaa ei saa asentaa muiden ohjausmoduulien valittömaan laheisyyteen.
  Anturit eivat saa peittt mitaan merkkilamppuja.

• Huomioi anturien asennuksessa, etta mitkään ajoneuvoon kiinteasti kiinnitetyt esineet eivat ole anturien tarkkailvalueella. Kiinteiden esineiden kuten esim. vetokoukun nayton voi poistaa.

• Laita anturien pistokeliitoksiin hieman rasvaa.

2 Toimituskokonaisuus

Ks. kuva 1

Nro Määrä Nimitys Tuotenro.
1 4 Ultraäänianturit 9101500043
2 1 Ohjauselektroniikka
MWE 820	9101500044
MWE 860	9101500046
MWE 890	9101500047
3 1 Kaiuttimet 9101500051
4 1 Ohjauselektroniikan liitäntäjohto
5 4 Anturien liitäntäjohto
6 1 Kiinnitysmateriaali
7 1 Sydänpora 21,5 mm
8 1 Näytö (vain MWE860) 9101500045

2.1 Lisävarusteet

Saatakissa lisävarusteena (ei sisäly toimituskokonaisuuteen):

Nimitys	Tuotenumero
Stanssaustyökalu 22 mm	9101500024
Ulkoinen anturi (vain MWE890)	9101500049
Näytö (vain MWE890)	9101500045
Näytön jatkokaapeli, 5 m (vain MWE860, 890)	9101500053
Anturin jatkokaapeli, 250 cm (vain MWE820, 860)	9101500048
Anturin jatkokaapeli, 450 cm (vain MWE890)	9101500050

3 Määräysten mukainen käytto

MagicWatch on ultraäeneen perustuva parkkitutka. Se tarkkailee ympäristöä käantelyn aikana

MWE820, 860: ajoneuvon takana
MWE890: ajoneuvon edessä

Laite varoittaa akustisesti ja optisesti havaitsemistaan esteista.

MagicWatch on suunnitelu asennettavaksi henkilöautoihin.

4 Ohjeita ennen asennusta

4.1 Antureiden asennuspikan märittäminen

Ks. kuva 3 - kuva 6

OHJE

Anturien oikea asennus on laitteen moitteettoman toiminnan kannalta tärkeätä.

Jos ne osoittavat maahan, esim. alustan epatasaisuudet ilmaistaan esteiksi. Jos ne osoittavat liian ylos, todellisia esteita eitunnisteta.

Huomioi asennuksessa seuraavat tiedot:

• Anturien etaisyyden maahan tulisi olla 50 cm (kuva 3).
• Optimaalisen toiminnon takaamiseksi tulisi anturin olla 90^ kulmassa ajoväylän nahden (kuva 3). Kulman ei saa olla alle 90^ , koska muutoin an-turi ilmaisee ajoväylän esteeksi.
• Huomaa anturien sijoittaminen (kuva 4).

4.2 Antureiden maalaminen

Ks. kuva 2

OHJE

Anturit voi maalata. Valmistaja suosittelee, etta annat huoltolik-keen maalata anturit.

5 Parkkitutan asennus

Ks. kuva 7 - kuva 11

Lisäys, kuva 8

HUOMAUTUS! Maalivaaurion vaara!

• Ympäristón lampötila ei saa olla stanssaattaessa tai porattaessa alle 18^ .
• Suosittelemme stanssaustyokalun kayttamista.
• Huolehdi siitä, että stanssaustyökalu ei mene käytettaessä vinoon.

Pyorista porattujen reikien reunat.

Viistoa poratut rei at hieman puskurin sisapuolelta istuvuuden parantamiseksi. Anturin runko voidaan nyt tyontaa sis aan hieman alaviistossa.

Lisäys, kuva 9

HUOMAUTUS! Toimintohäirön vaara!

Huomaa, etta anturien taytyy olla tietyssa asennossa. Anturin ylapuoli on merkitty Ila.

6 Parkkitutkan liitäntä

OHJE

MWE820, 860: Joissakin ajoneuvoissa peruutusvalo toimii vain, kun virta on paallä. Tassā tapauksessa sinun tulee kytkeä virta paalle plus- ja maajohtimen selvittämiseksi.
MWE890: Jos nopeussignaali on liitety ohjauselektroniikkaan, anturit deaktivoidaan automaattisesti, kun nopeus ylittään. 15 km/h.

Anturit aktivoidaan uudelleen, kun nopeus alittaa jalleen n. 15 km/h.

MWE 820, 860: Kokonaisliitäntäkaavion löydät seuraavasta kohdasta: kuva 12.

Nro Nimitys

1 Ohjauselektroniikka
2 Peruutusvalo
3 Musta/sininen johdin: Liitäntä kytkettyyn plussaan (+12 V)
4 Ruskea johdin: Liitanta maahan
5 Punainen/harmaa johdin: Liitärt radion mykistysliitäntään (optionalinen)
6 Keltainen johdin kaiuttimesta
7 Sininen johdin kaiuttimesta
8 Näytö (vain MWE860)
9 Anturit

MWE 890: Kokonaisliitäntäkaavion lóydät seuraavasta kohdasta: kuva 13.

Nro Nimitys

1 Ohjauselektroniikka
2 Musta/sininen johdin: Liitäntä kytkettyyn plussaan (+12 V)
3 Ruskea johdin: Liitanta maahan
4 Keltainen johdin kaiuttimesta
5 Sininen johdin kaiuttimesta
6 Punainen/harmaa johdin: Liitärt radion mykistysliitäntään (optionalinen)
7 Keltainen/sininen johdin: Liitäntä peruutusvaloon (optio)
8 Musta/keltainen johdin: Liitäntä nopeusmittarin nopeussignaalin (optio)
9 Anturit

7 Tarkkailvalue

Ks. kuva 14

Parkkitutkan tarkkailvalue on jaettu neljaan vyohykkeesen:

• Vyöhyke 1 (vain MWE820, 860)

Tämä vyöhyke muodostaa ensimmäisen raja-alueen. Tällä alueella pienet tai huonosti heijastavat esineet jaävät mahdollisesti havaitsematta.

• Vyöhyke 2

Tällä vyöhykkeellä ilmaistaan lahes kaikki kohteet.

• Vyöhyke 3

Tällä vyöhykkeellä ilmaistaan lahes kaikki kohteet, mutta joitain esteitä voi jaädä antureiden kuolleeseen kulmaan tai niitä ei havaita ominaisuuksiensa tai kokonsa vuoksi.

Pysäytysvöhyke (4)

Esineet tällä alueella aiheuttavat parkkitutkan jatkuvan "stop"-signaalin.

Tällä vyöhykkeellä ilmaistaan lahes kaikki kohteet, mutta joitain esteitä voi jaädä antureiden kuolleeseen kulmaan tai niitä ei havaita ominaisuuksiensa tai kokonsa vuoksi.

Kiinteiden esineiden, esim. vetokoukun nayton voi poistaa.

8 Järestelmän säätäminen

Ohjauselektroniikassa on painike (kuva 15 1) seuraavien parametrien säätä-mista varten.

8.1 Herkkyden säätäminen

Kytke sytytys paallee.
Laita peruutusvaihde paalle (vain MWE820, 860).
Paina painiketta alle kaksi sekuntia herkkydyen saatamiseksi seuraavassa järjestyksessä:
- Pieni herkkyys: kovaääninen piippaa kerran
- Keskisuuri herkkyys (vakio): kovaääninen piippaa kaksi kertaa
- Suuri herkkyys: kovaääninen piippaa kolme kertaa

Herkkyttä muutetaan ylapuolelta ilmenevässä järestyksessä, kun painiketta painetaan toistuvasti.

8.2 Kiinteiden esineiden (esim. vetokoukku) ilmaisun häivytys (vain MWE820, 860)

HUOMAUTUS!

Varmista ennen säätämistä, etta pysäytysalueella ei ole mitään ylimääräisiä kohteita kuten henkilöitä tai muita ajoneuvoja

Kytke sytytys paallee.
Laita peruutusvaihde paalle.
Paina painiketta yli kaksi sekuntia mutta alle neljä sekuntia kunnes kova-aäninen piippaa lyhyesti.
✓Kovaäänisestä kuuluu toistuvasti lyhyitä piippauksia.
Järestelmä alustaa kiinteän kohteen.

Säädon paättämiseksi kytke peruutusvaihde jälleen pois päältä vähintään kolme sekuntia kestäeneen toiminnon jäldeen.

8.3 Tehdasasetusten palautus

MWE820, 860

Kytke sytytys paallee.

Laita peruutusvaihde pälle.
Paina painiketta yli neljä sekuntia.
✓Kovaäänisestä kuuluu toistuvasti piippauksia.
Ota peruutusvaihde pois pälta.
Laita peruutusvaihde taas paalle.
Järestelmä palautettiin tehdasasetuksille.

MWE890

OHJE

Jos nopeusmittarin nopeussignaali on irrotetu ohjauselektroniikasta, tehdasasetukset taytyy palauttaa anturien asianmukaisen toiminnan takaamiseksi.

Kytke sytytys paallee.
Paina painiketta yli kaksi sekuntia.

✓Kovaäänisestä kuuluu toistuvasti piippauksia.

Vapautanappainjalleen.
Järestelmä palautettiin tehdasasetuksille.

8.4 Näytön pelaaminen (vain MWE860)

Jos esteet naytetaan naytolla vaarin pain, menettele seuraavalla tavalla:

Työnnä anturien liitäntäpistokkeet käanteisessä järestyksessä ohjausmoduulin liittimiin (1 4,2 3,3 2,4 1)

9 Toiminnan testaaminen

Testaa pysakointutka esim. ajamalla hitaasti kohti seinää.

HUOMAUTUS!

Ota järestelmä käyttoön ensimmäisen kerran äärmmäisen varovasti ja tutustu erilaisiin äänisarjoihin (kuva 14).

10 Parkkitutkan käytto

Takimmaiset anturit (MWE820, 860) aktivoidaan automaattisesti, kun peruutusvaihde laitetaan paalle, jos sytytys on paallä tai moottori käynnissä. Kaiuttimesta kuuluu kaksoisaani.

Etummaiset anturit (MWE890) aktivoidaan automaattisesti, kun sytytys on paallä ja ajonopeus valillä 0 - n. 15 km/h.

Vaihtoehtoisesti etummaisten anturien ohjauselektronikka voidaan yhdistaa nopeussignaalisin sijaan myos peruutusvaloon tai se voidaan liittaa ulkoi-seen kytkimeen.

OHJE

Ennen kuin kaytät kumpaakaan näistä toiminnoista, pidä ohjauselektroniikan painike painettuna 2 sekunnin ajan (katso "Tehdas-asetusten palautus" sivulla 128).

Anturit on aktivoitu seuraavissa tapauksissa:

• Noin 30 sekunnin ajan moottorin käynnistämisessta
• Kun peruutusvaihde on laitettu pälle ja ohjauselektroniikka on liitety pe-ruutusvaloon.
• Noin 30 sekunnin ajan peruutusvaihteen pois ottamisesta
• Ulkoisen painikkeen (lisävaruste) avulla anturit voidaan aktivoida n. 30 sekunnin ajaksi.

Samanlaisena toistuva merkkiäni alkaa kuulua heti, kun tarkkailualueella on este.

Lähestyttäessä estettä änisarja ja vilkumistaajuus muuttuvat ja ilmaisevat etäisyyden sen mukaan, millä vyöhykkeellä este kulloinkin on (kuva 14).

MWE860 (valinnainen MWE890): Näytöllä palaa sitä useampi LED mitä lahemmas estettä tullaan.

HUOMAUTUS!

Pysäytä ajoneuvo heti ja tarkasta tilanne (nouse tarvittaessa ulos), jos pysäköitäessä tapahtuu seuraavaa:

Ajoneuvoa kännettäessä laite ilmaisee ensin esteen ja äänisarjanopeutuu aivan normalaisti (esim. vaihtuu hitaasta keskiäänisarjalle). Akkia merkkiaani hyppää hitaalle äänisarjalle tai se ei ilmaise enä lainkaan esteita.

Tämä tarkoittaa, etta alkuperäinen este ei ole enaà anturien tarkkailualueella (johtuu rakenteesta), mutta siihen voidaan silti yhā törmatä.

11 Vianetsintä

Laite ei toimi.

Jännitteensyöttöjohdolla (musta/sininen tai ruskea johdin) ei ole kontaktia tai se on liitety värarin.

Tarkasta liitannat.

Anturien pistokkeita ei ole liitetty ohjauselektroniikkaan tai ne on liitetty väärin.

Tarkista pistokkeet ja työnnä ne tarvittaessa siten paikalleen, että ne loksaatvat kiinni.

Virran kytkemisen jälkeen kuuluu pitkä äni (n. 3 s)

Yksi tai useampi anturi on vialinen tai ei ena yhdistetty ohjauselektroniikkaan. Kovaääninen osoittaa vialisen anturin pitkää äntä seuraavien piippausäanten lukumärän avulla: esimerkiki kolme piippausta anturille 3.

Tarkista pistokkeet ja työnnä ne tarvittaessa siten paikalleen, että ne loksaatvat kiinni.

Vaihda vialiset anturit.

HUOMAUTUS!

Järjestelmä ei toimi enää luotettavasti, jos yksi tai useampi anturi on viallinen.

Laite ilmoittaa steet vaärin.

Seuraavat seikat voivat johtaa virhehälytyksiin:

• Esimerkiki likaa tai jäätä antureilla.
  ▶Puhdista kaikki anturit.
  Anturit asennettin vaarin.
  Sovita antureiden suuntaus tai korkeus (kuva 3).
• Antureilla on kontakti ajoneuvon korin.
  Erotanturitkorista.

Ajoneuvon esineet (esim. vararengas) johtavat virhehälytykseen.

Sääda järjestelmä niin, etta kiinteita kohteita ei ena a nayteta (katso "Järjestelmän saatäminen" sivulla 127).

12 Tuotevastuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan vialinen, känny maasi valmistajan toimipisteen puoleen (osoitteet kaytöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukasittelya varten laheta mukana seuraavat:

vialiset osat,
- kopio ostolaskusta, jossa nakyy OSTOPAIVÄ
valitusperuste tai vikakuvaus.

13 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjatteen joukloon.

Jos poistat tuotteen lopullisesti käytösta, pyydä tietoa sen havittämista koskevista märäyksista lahimmastä kierratyskesukkestatai ammattilikkeestäsi.

14 Tekniset tiedot

	MagicWatch
	MWE820 MWE860 MWE890
Tuotenro.: 9101500040 910	1500041 9101500042
Tarkkailvalue: n. 0,40 m - 1,6 m n. 0,35 m -			0,75 m
Ultraäänitaajuus: 40 kHz
Syöttöjännite: 10 - 24 V
Virrankulutus: korkeintaan 1	20 mA
Käytölämpötila: -25 °C - +70 °C
Hyväksyntä:	E 8 030117

OHJE

Anturit voi maalata. Valmistaja suosittee, etta annat huoltolikkeen maalata anturit.
