РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MagicWatch MWE820 WAECO

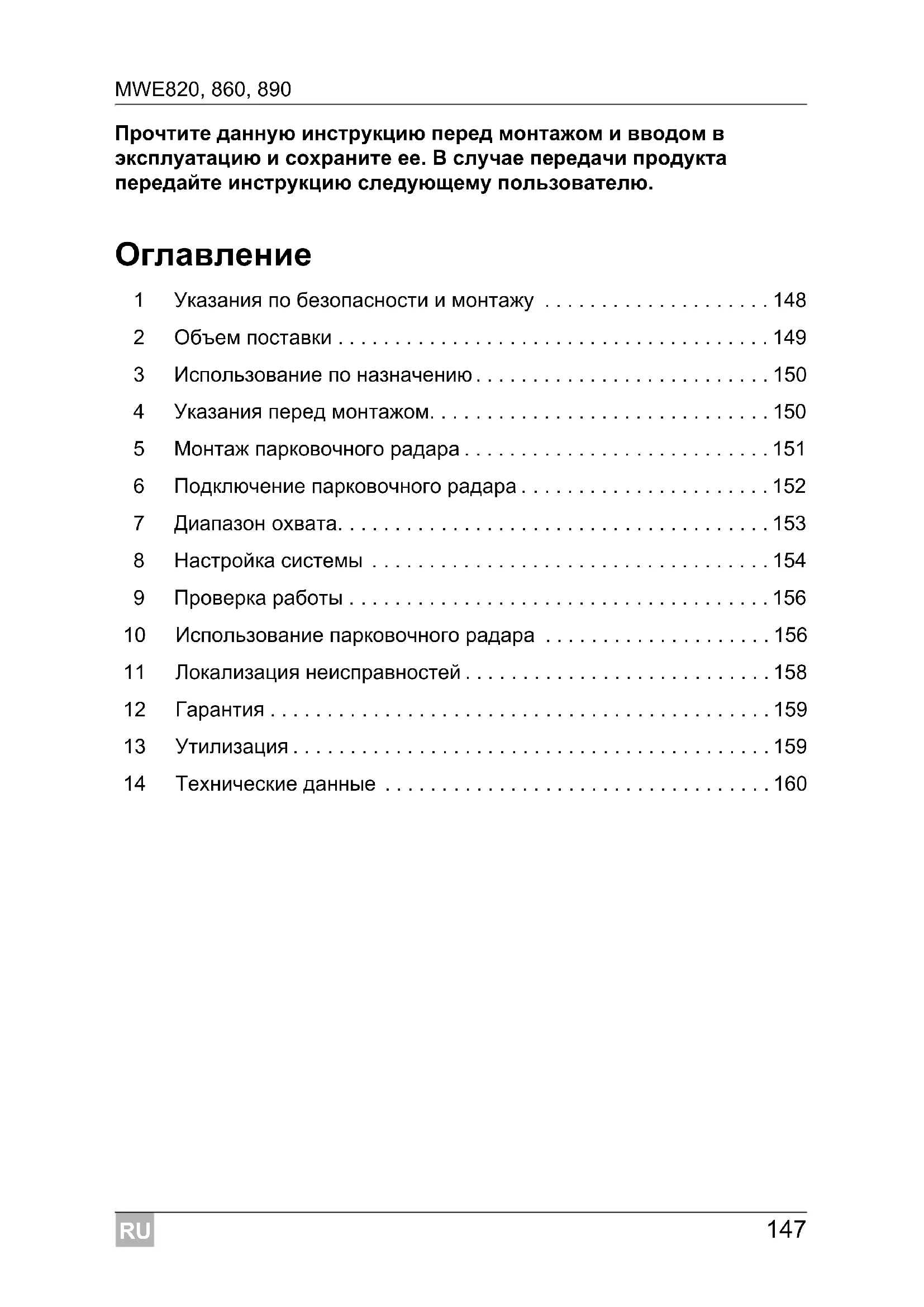

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

1 Указания по безопасности и

Следующие тексты лишь дополняют иллюстрации на вкладыше. Сами они не являются полными указаниями по монтажу и экс- плуатации! Обязательно принимайте во внимание иллюстрации на

Соблюдайте указания по технике безопасности и требования, предписанные изготовителем автомобиля и автомастерской! Соблюдайте требования действующего законодательства. Изготовитель не несет никакой ответственности за ущерб в следующих

Повреждения продукта из-за механических воздействий и перенапряжений Изменения в продукте, выполненные без однозначного разрешения изготовителя Использование в целях, отличных от указанных в данной инструкции

Крепите установленные в автомобиле детали парковочного радара так, чтобы они ни при каких условиях (резком тормо- жении, аварии) не могли отсоединиться, тем самым приво- дя к травмам пассажиров. Не крепите устанавливаемые в автомобиле детали парко- вочного радара в радиусе действия надувных подушек без- опасности. В противном случае имеется опасность травмирования в случае срабатывания надувной подушки безопасности. Парковочный радар служит для дополнительной поддерж- ки, т. е. он не освобождает вас от обязанности соблюдать повышенную осторожность при маневрировании.

В автомобилях со светодиодными задними фонарями уста- новка парковочного радара может приводить к неисправно- стям.RU MWE820, 860, 890 Объем поставки

Парковочный радар не пригоден для монтажа в металличе- ских бамперах. Электроника управления не должна подвергаться дей- ствию влаги. Управляющую электронику запрещается устанавливать в непосредственной близости от других модулей управле-

Датчики не должны перекрывать сигнальные лампы. При монтаже датчиков следите за тем, чтобы ни один из стационарно установленных на автомобиле объектов не находился в диапазоне охвата датчиков. Сигнализацию стационарных объектов, например, тягово-сцепного устрой- ства, можно исключить. Добавьте смазку в штекерное соединение датчиков. 2 Объем поставки См. рис. 1 № Кол-во Наименование Арт. № 14Ультразвуковые датчики 9101500043 21Электроника управления MWE 820 MWE 860 MWE 890

31Громкоговоритель 9101500051 41Соединительный кабель электроники управления 54Соединительный кабель датчиков 61Крепежный материал 71Центровое сверло 21,5 мм 81Дисплей (только MWE860) 9101500045RU Использование по назначению MWE820, 860, 890

Продается в качестве принадлежности (не входит в объем поставки): 3 Использование по назначению MagicWatch представляет собой парковочный радар на базе ультразву- ковой технологии. Он контролирует пространство при маневрировании MWE820, 860: позади автомобиля MWE890: спереди автомобиля Он подает акустическую и оптическую сигнализацию препятствий, рас- познанных прибором. MagicWatch предназначен для монтажа в легковых автомобилях. 4 Указания перед монтажом

4.1 Определение места монтажа датчиков

При монтаже соблюдайте следующие указания: Расстояние от датчиков до земли должно составлять 50 см (рис. 3). Наименование Арт. № Инструмент пробивки отверстий 22 мм 9101500024 Внешний выключатель (только MWE890) 9101500049 Дисплей (только MWE890) 9101500045 Удлинительный кабель дисплея, 5 м (только MWE860, 890) 9101500053 Соединительный кабель датчика, 250 см (только MWE820, 860) 9101500048 Соединительный кабель датчика, 450 см (только MWE890) 9101500050

Важным условием бесперебойной работы прибора является правильная регулировка датчиков. Если они обращены к земле, то, например, неровности доро- ги распознаются как препятствия. Если они подняты слишком сильно вверх, то имеющиеся препятствия не распознаются.RU MWE820, 860, 890 Монтаж парковочного радара

Для оптимального функционирования угол датчика к дорожной поверхности должен составлять 90°(рис. 3). Угол не должен быть меньше 90°, т. к. тогда дорожная поверхность интерпретируется дат- чиком как препятствие. Обращайте внимание на расположение датчиков (рис. 4).

4.2 Лакирование датчиков

5 Монтаж парковочного радара См. рис. 7 – рис. a Дополнение к рис. 8

➤ Зачистите отверстия. ➤ Для лучшей точности пригонки слегка скосите отверстия внизу на внутренней стороне бампера. Теперь корпус датчика может быть легко вставлен с наклоном вниз. Дополнение к рис. 9

Разрешается покрывать датчики лаком. Изготовитель реко- мендует доверять лакирование датчиков специализирован- ной мастерской. ВНИМАНИЕ! Опасность повреждений лакового

Окружающая температура при пробивке или сверлении отверстий не должна быть ниже 18 °C. Рекомендуется использовать инструмент для пробивки

Следите за тем, чтобы не наклонять инструмент для пробивки отверстий. ВНИМАНИЕ! Опасность неисправности! Учтите, что датчики должны иметь определенную направлен- ность. Верхняя сторона датчика обозначена посредством ▲.RU Подключение парковочного радара MWE820, 860, 890

6 Подключение парковочного радара

MWE820, 860: Общая схема соединений приведена на рис. b.

MWE820, 860: В некоторых автомобилях фара заднего хода работает только при включенном зажигании. В этом случае для распознавания положительного и заземляю- щего провода необходимо включить зажигание. MWE890: Если сигнал скорости был присоединен к элек- тронике управления, то датчики автоматически деактиви- руются при скорости свыше 15 км/ч. Если скорость падает ниже 15 км/ч, то датчики снова акти-

№ Наименование1 Электроника управления2 Фара заднего хода 3 Черно-синяя жила: присоединение к включенному положительному полюсу (+12 В) 4 Коричневая жила: соединение с корпусом 5 Красно-серая жила: присоединение к разъему отключения звука радио- приемника)6 Желтая жила громкоговорителя7 Синяя жила громкоговорителя 8 Дисплей (только MWE860) 9 ДатчикиRU MWE820, 860, 890 Диапазон охвата

MWE890: Общая схема соединений приведена на рис. c. 7 Диапазон охвата См. рис. d Диапазон охвата парковочного радара разделен на четыре зоны: Зона 1 (только MWE820, 860) Эта зона – первая граничная область. В ней, при известных обстоя- тельствах, не распознаются небольшие или плохо отражающие

Зона 2 В этой зоне отображаются почти все объекты. Зона 3 В этой зоне отображаются почти все объекты, но некоторые предме

ты могут попасть в «мертвую зону» датчиков или не регистрируются по причине их свойств или малого размера. Зона остановки (4) Обнаружение объектов в этой зоне ведет к тому, что парковочный радар непрерывным сигналом «Стоп» предупреждает о необходи- мости остановки. № Наименование 1 Электроника управления 2 Черно-синяя жила: присоединение к включенному положительному полюсу (+12 В) 3 Коричневая жила: соединение с корпусом 4 Желтая жила громкоговорителя 5 Синяя жила громкоговорителя 6 Красно-серая жила: присоединение к разъему отключения звука радио-

7 Желто-синяя жила: присоединение к фаре заднего хода (опция) 8 Черно-желтая жила: присоединение к сигналу скорости

9 ДатчикиRU Настройка системы MWE820, 860, 890

В этой зоне отображаются почти все объекты, но некоторые пред- меты могут попасть в «мертвую зону» датчиков или не регистриру- ются по причине их свойств или малого размера. Сигнализацию стационарных объектов, например, тягово-сцепного устройства, можно исключить. 8 Настройка системы Электроника управления имеет кнопку (рис. e 1) для настройки следу- ющих параметров.

8.1 Настройка чувствительности

➤ Включите зажигание. ➤ Включите передачу заднего хода (только MWE820, 860). ➤ Нажмите кнопку менее чем на две секунды, чтобы настроить чув- ствительность в следующей последовательности: – Низкая чувствительность: громкоговоритель пищит один раз – Средняя чувствительность (стандарт): громкоговоритель пищит

– Высокая чувствительность: громкоговоритель пищит три раза Повторным нажатием кнопки чувствительность изменяется в указанной выше последовательности

8.2 Исключение сигнализации стационарных объ-

ектов (например, тягово-сцепного устройства) (только MWE820, 860)

➤ Включите зажигание. ➤ Включите передачу заднего хода. ➤ Нажимайте кнопку более двух секунд, но менее четырех секунд, пока громкоговоритель коротко не пропищит.

Перед настройкой убедитесь в том, что в зоне остановки от- сутствуют дополнительные объекты, например, люди или другие автомобили.RU MWE820, 860, 890 Настройка системы

✓ Громкоговоритель повторно подает короткие звуковые сигналы. ✓ Система инициализирует стационарный объект. ➤ Для завершения настройки выключите передачу заднего хода не менее чем через три секунды работы.

8.3 Восстановление заводской настройки

MWE820, 860 ➤ Включите зажигание. ➤ Включите передачу заднего хода. ➤ Нажмите кнопку более чем на четыре секунды. ✓ Громкоговоритель повторно подает звуковые сигналы. ➤ Выключите передачу заднего хода. ➤ Снова включите передачу заднего хода. ✓ Система была сброшена на заводские настройки. MWE890

➤ Включите зажигание. ➤ Нажмите кнопку более чем на две секунды. ✓ Громкоговоритель повторно подает звуковые сигналы. ➤ Отпустите кнопку. ✓ Система была сброшена на заводские настройки.

Если сигнал скорости спидометра был отсоединен от элек- троники управления, то для обеспечения правильной работы датчиков необходимо восстановить заводскую настройку.RU Проверка работы MWE820, 860, 890

8.4 Зеркальное отображение индикации на дисплее

MWE860) Если препятствия отображаются на экране зеркально-перевернутыми, то соблюдайте следующий порядок действий: ➤ Вставьте штекеры датчики в обратной последовательности в гнезда на блоке управления (1 → 4, 2 → 3, 3 → 2, 4 → 1). 9 Проверка работы Для проверки работы парковочного радара медленно приблизьтесь на автомобиле к стене.

10 Использование парковочного

Задние датчики (MWE820, 860) активируются автоматически при вклю- чении передачи заднего хода, если включено зажигание или работает двигатель. Громкоговоритель подает сдвоенный звуковой сигнал. Передние датчики (MWE890) автоматически активируются, если вклю- чено зажигание и скорость движения составляет от 0 до 15 км/ч. В качестве опции электроника управления передних датчиков вместо сигнала скорости может быть соединена с фарой заднего хода или при- соединена к внешнему выключателю.

При первоначальном вводе в работу соблюдайте предель- ную осторожность и ознакомьтесь с различными звуковыми сигналами (рис. d).

Перед использованием одной из этих двух функций необхо- димо нажать на 2 секунды кнопку на электронике управления (см. «Восстановление заводской настройки» на стр. 155).RU MWE820, 860, 890 Использование парковочного радара

Датчики активны в следующих случаях: В течение 30 секунд после пуска двигателя Если включена передача заднего хода, и электроника управления присоединена к фаре заднего хода В течение 30 секунд после выключения передачи заднего хода С помощью внешней кнопки (принадлежность) датчики могут активи- роваться на время около 30 секунд. Как только в диапазон охвата попадает препятствие, звучит равномер- но повторяющийся звуковой сигнал. При приближении к препятствию, в зависимости от того, в какой зоне сейчас находится препятствие, звуковая сигнализация и частота мига- ния изменяются, тем самым указывая расстояние (рис. d). MWE860 (необязательный MWE890): На дисплее загорается тем больше светодиодов, чем ближе приближается препятствие.

Незамедлительно остановите автомобиль и проверьте ситу- ацию (при необходимости, выйдите из автомобиля), если при маневрировании происходит следующее: При маневрировании прибор вначале сигнализирует препят- ствие, и последовательность звуковых сигналов становится абсолютно нормально быстрее (например, переход с низкой на среднюю частоту подачи звуковых сигналов). Внезапно частота подачи звуковых сигналов уменьшается, либо при

бор вообще перестает сигнализировать препятствие. Это означает, что первоначальное препятствие более не на- ходится в диапазоне охвата датчиков (что вызвано конструк- тивными особенностями), но все еще существует опасность столкновения с ним.RU Локализация неисправностей MWE820, 860, 890

11 Локализация неисправностей Прибор не работает. Кабель электропитания (черно-синий и коричневый провод) не имеет контакта или неверно подключен. ➤ Проверьте соединения. Штекеры датчиков не вставлены в блок электроники управления или вставлены неправильно. ➤ Проверьте штекеры и, при необходимости, вставьте их повторно так, чтобы они зафиксировались. После включения зажигания раздается продолжительный сигнал (ок. 3 с) Один или несколько датчиков неисправны или более не соединены с электроникой управления. Громкоговоритель указывает количеством коротких сигналов после длительного сигнала неисправный датчик: например, три коротких сигнала означают датчик 3. ➤ Проверьте штекеры и, при необходимости, вставьте их повторно так, чтобы они зафиксировались. ➤ Замените неисправный датчик или датчики.

Прибор неверно сигнализирует препятствия. Следующие причины могут приводить к неверной сигнализации: например, грязь или лед на датчиках ➤ Очистите датчики. Датчики были неправильно установлены. ➤ Измените ориентацию или высоту датчиков (рис. 3). Датчики имеют контакт с рамой ходовой части. ➤ Устраните контакт датчиков с рамой ходовой части.

Система более не работает надежно, если неисправен один или несколько датчиков.RU MWE820, 860, 890 Гарантия

Объекты на автомобиле (например, запасное колесо) вызывают неверные сигналы: ➤ Настройте систему так, чтобы стационарные объекты более не пока- зывались (см. «Настройка системы» на стр. 154). 12 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующее: неисправные компоненты, копию счета с датой покупки, причину рекламации или описание неисправности. 13 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.RU Технические данные MWE820, 860, 890

14 Технические данные

MagicWatchMWE820 MWE860 MWE890 Арт. №: 9101500040 9101500041 9101500042 Диапазон охвата: ок. 0,40 м до 1,6 мок. 0,35 м до 0,75 мЧастота ультразвуковых колебаний:40 кГц Напряжение питания: 10 – 24 В Потребляемый ток: макс. 120 мА Рабочая температура: от – 25 °C до +70 °C Допуск:030117УКАЗАНИЕ Разрешается покрывать датчики лаком. Изготовитель реко- мендует доверять лакирование датчиков специализирован- ной мастерской. 8PL MWE820, 860, 890
