BRUGSANVISNING MagicWatch MWE820 WAECO

Monterings- og betjeningsvejledning

NO 108 Parkeringshjalp

Læs davon vegledning omhyggeligt igennem før installation ogibrugtagning, og opbevar den. Giv den til brugeren, hvis du giverproduktet videre.

Indholdsfortegnelse

1Sikkerheds-og installationshenvisninger. 83
2 Leveringsomfang 84
3 Korrekt brug 85
4 Henvisninger for monteringen 85
5 Montering af parkeringshjaelpen 86
6 Tilslutning af parkeringshjælpen 86
7 Registeringsomrade 88
8 Indstilling af systemet. 88
9 Funktionstest 90
10 Anvendelse af parkeringshjaelpen 91
11 Fejlsøgning 92
12 Garanti 93
13 Bortskaffelse 93
14 Tekniske data. 94

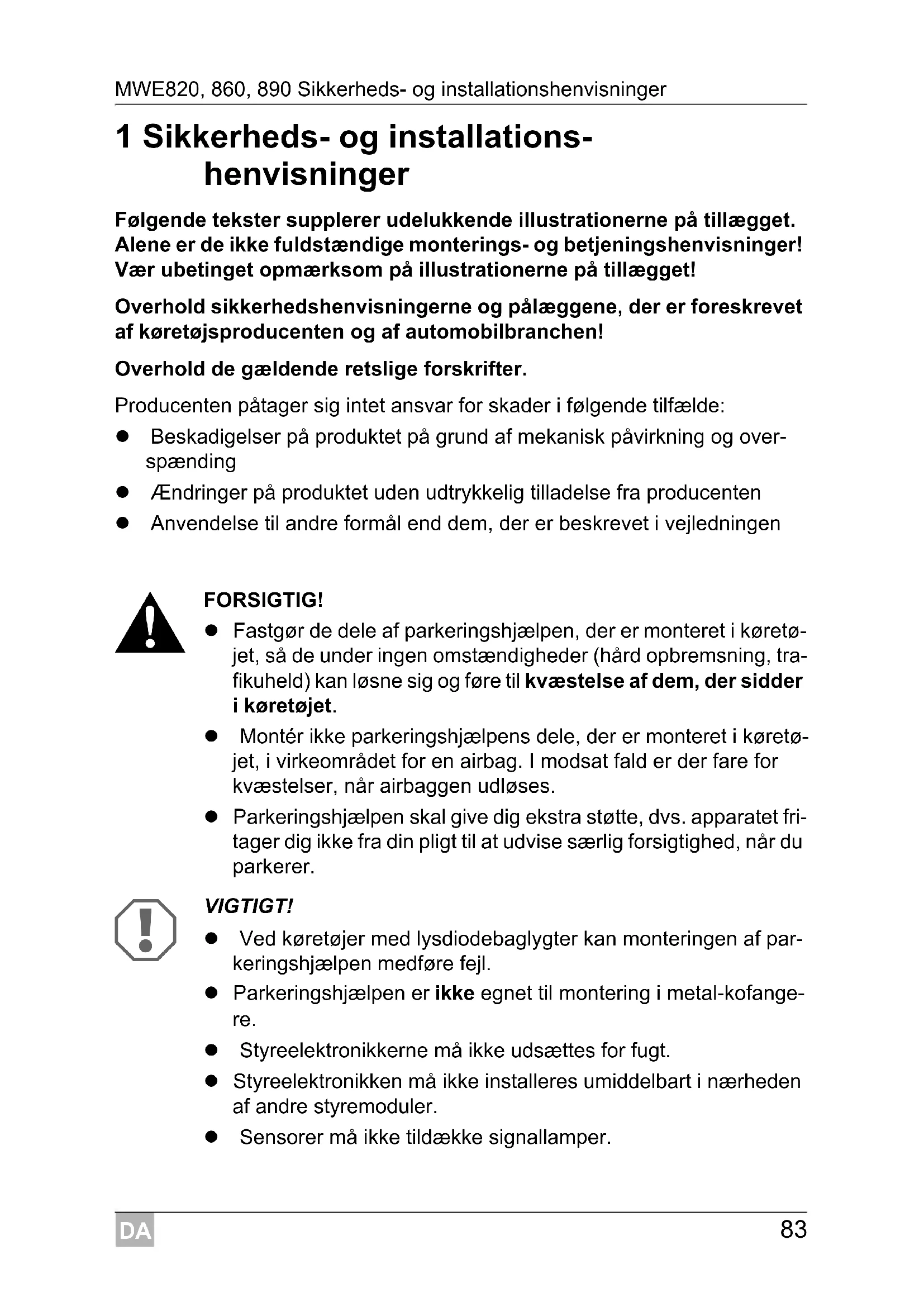

1 Sikkerheds- og installations-henvisninger

Følgende tekster supplierer udelukkende illustrationerne på tillægget. Alene er de ikke fuldstændige monterings- og betjeningshenvisninger! Vær ubetinget opmærksom på illustrationerne på tillægget!

Overhold sikkerhedshenvisingerne og palaeggene, der er foreskrevet af koretjssproducenten og af automobilbranchen!

Overhold de gældende retslige forskrifter.

Producenten pátager sig intet ansvar for skader i følgende tilfælde:

• Beskadigelser på produitet på grund af mekanisk påvirkning og overspænding
• AEndringer på produit ut den udtrykkelig tilladelse fra producenten
  Anvendelse til andre formal end dem, der er beskrevet i vejledningen

FORSIGTIG!

• Fastgör de dele af parkeringshjælpen, der er monteret i køretø-jet, SSE de under ingen omstændigheder (hård opbremsning,trafikuheld) kan Iøsne sig og føre til kvæstelse af dem, der sidder i køretøjet.
• Montér-ilke parkeringshjælpens dele, der er monteret i køretø-jet, i virkeområdet for en airbag. I modsat fald er der fare for kvæstelser, nar airbagen udloses.
• Parkeringshjælpen skal give dig ekstra stotte, dvs. apparatet fri-tager dig ikke fra din pligt til at udvise særlig forsigtighed,ningar du parkerer.

VIGTIGT!

• Ved koretjoer med lysdiodebaglygter kan monteringen af parkeringshjaelpen medfrole fejl.
• Parkeringshjaelpen er seksegnet til montering i metal-kofangeere.
  Styreelektronikkerne ma ikke udsættes for fugt.
• Styreelektronikkenmökke installeres umiddelbart i nærheden af andre styremoduler.

• Sensorer må ikke tildække signallamper.

• Sørg ved monteringen af sensorerne for, at der/DD er findes objekter, der er fast monteret pKa koretogjet, i sensorernes registraringsomrade. Visning af faste objekter som f.eks. anhængertraek kan undertrykkes.
  Smor lidt fedt pa sensorernes stikforbindelser.

2 Leveringsomfang

Se fig. 1

Nr. Mængde Betegnelse Artikel-nr.
1 4 Ultralydssensorer 9101500043
2 1 Styreelektronik
	MWE 820	9101500044
	MWE 860	9101500046
	MWE 890	9101500047
3 1 Højttaler 9101500051
4 1 Tilslutningskabel styreelektronik
5 4 Tilslutningskabel sensorer
6 1 Fastgørelsesmateriale
7 1 Hulbor 21,5 mm
8 1 Display (kun MWE 860)		9101500045

2.1 Tilbehør

Kan fas som tilbehør (ikke indeholdt i leveringsomfangent):

Betegnelse	Article-lnr.
Stanseværktøj 22 mm	9101500024
Ekstern tast (kun MWE890)	9101500049
Display (kun MWE890)	9101500045
Forlængerkabel display, 5 m (kun MWE860, 890)	9101500053
Tilmutningskabel sensor, 250 cm (kun MWE820, 860)	9101500048
Tilmutningskabel sensor, 450 cm (kun MWE890)	9101500050

3 Korrekt brug

MagicWatch er en parkeringshjælp på ultralydsbasis. Den overvær rummet med parking:

MWE820, 860: Bagved koretøjet
MWE890: Foran koretoget

Den advarer akustisk og optisk mod forbinderger, der registreres af apparatet.

4 Henvisninger før monteringen

4.1 Fastlæggelse af monteringsstedet for sensorerne Se fig. 3 til fig. 6

BEMAERK

For at apparatet fungerer fejlfrit, er det vigtigt, at sensorerne justeres korrekt.

Hvis de peger mod jorden, vises f.eks. ujævnheder på jorden som forbinding. Hvis de peger for langt op, registreres ekstrende forbinderer ikke.

Overhold falgende ved monteringen:

• Sensorernes afstand til jorden skal vare 50 cm (fig. 3).
• For at fungere optimalt skal sensorens vinkel i forhold til korebanen vaere på 90^ (fig. 3). Vinklen ma ikke vare minre end 90^ , da korebanen sa registreres af sensoren som forbinding.
  Vaeopmaerksom sensorernespositionering (fig. 4).

4.2 Lakering af sensorerne

Se fig. 2

BEMAERK

Sensorerne må lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.

5 Montering af parkeringshjælpen

Se fig. 7 til fig. 11

Forklaring til fig. 8

• Udenomstemperaturen må ikke ligge under 18^ ,ningar stanses eller bores.
  Vi anbefaler at anvende stansevaerktoget.
• Sørg for, at stanseveerktøjet ikke sætter sig fast,ningar det anwendes.

Afgrat hullerne.
Afskrå hullernes kant lidt forneden på kofangerens inderside, są de passer bedre. Sensorhuset kan nu let skubbes skråt ned.

Forklaring til fig. 9

VIGTIG! Fare for funktionsfejll

Vær opmærksom på, at sensorerne skal have en bestemt juste- ring. Sensorens overside er mærket med et

6 Tilslutning af parkeringshjælpen

BEMAERK

MWE820, 860: Ved nogle koretjer fungerer baklygten kun,纳税den gen er slaet til. I dette tilfelaIde skal du sla tendingen til for at bestemme plus- og stelledningen.
MWE890: Hvis hastighedssignalet er tilsluttet til styreelektronikken, deaktiveres sensorerne automatisk ved en hastighed over ca. 15 km/h.

Så snart hastighedeb falder under ca. 15km / h , aktiveres sensorerne igen.

MWE820, 860: Det samlede tilslutningssskema vindes på fig. 12.

Nr. Betegnelse

1 Styreelektronik
2 Baklygte
3 Sort/blå leder: Tilslutning til tilkoblet plus (+12 V)
4 Brun leder: Tilslutning til stel
5 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option)
6 Gul leder fra højttaleren
7 Blå leder fra hjottaleren
8 Display (kun MWE860)
9 Sensorer

MWE890: Det samlede tilslutningsskema vindes på fig. 13.

Nr. Betegnelse

1 Styreelektronik
2 Sort/blå leder: Tilslutning til tilkoblet plus (+12 V)
3 Brun leder: Tilsutting til stel
4 Gul leder fra højttaleren
5 Blå leder fra hjottaleren
6 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option)
7 Gul/blå leder: Tilslutning til baklygte (option)
8 Sort/gul leader: Tilslutting til speedometerets hastighedssignal (option)
9 Sensorer

Denne zone er det første grænseområde. Her registreres små eller)darligt reflekterende genstande under visse omstændigheder ikke.

Zone 2

I denote zone vises næsten alle objekter.

Zone 3

Iienne zone vises næsten alle objekter, men genstande kankommen ind i sensorernes dode vinkel eller på grund af deres beskaffenhed eller ringe storrelse ikke blive registreret.

• Stopzone (4)

Objekter i dette zone medfører, at parkeringshjælpen signalerer „stop“ med en konstant tone.

Iienne zone vises næsten alle objekter, men genstande kankommen ind i sensorernes dode vinkel eller på grund af deres beskaffenhed ell eringe størrelse ikke blive registreret.

Visning af feste objekter som f.eks. anhængertræk kan undertrykkes.

8 Indstilling af systemet

Styreelektronikken har en tast (fig. 15 1) til at indstille følgende parametre.

8.1 Indstilling af folsomheden

Slà tændingen til.
Skift til bakgearet (kun MWE820, 860).
Tryk kort på tastenindre end to sekunder for at indstille folsomheden i følgende rækkefolge:
Laveste folsomhed: Hojttaleren bipper en gang
- Middel folsomhed (standard): Hjttaleren bipper to gange
- Hojeste folsomhed: Hojttaleren bipper tre gange

Ved at trykke flere gange pa tasten ændres folsomheden i den rækkefolge, der anfores ovenfor.

8.2 Underykke af visning af faste objekter (f.eks. anhaengeranordning) (kun MWE820, 860)

VIGTIGT!

Sørg før indstillingen for, at der/DDE findes ekstra objekter i stopzonen, f.eks. personer erler andre koretjojer.

Slå tændingen til.
Shift til bakgearet.
Tryk på tasten imere end to sekunder, menindre end fire sekunder, indtil højttaleren bilpper kort.
Hojttaleren udsender korte pip-toner flere gange.
Systemet initialiserer det faste objekt.
For at afslutte indstillingen skal du after en Funktionstid på mindst tre sekunder igen skiffe fra bakgearet.

8.3 Genetablering af fabriksindstillingen

MWE820, 860

Slà tændingen til.
Shift til bakgearet.
Tryk pa tasten i mere end fire sekunder.
Hojttaleren udsender pip-toner flere gange.
Shift fra bakgearet.
Shift ingen til bakgearet.
Systemet blev nulstillet til fabriksindstillingerne.

MWE890

BEMAERK

Hvis speedometerets hastighedssignal er adskilt fra styreelektronikken, skal fabriksindstillingen genetableres for at sikre, at sensorerne fungerer korrekt.

Slà tændingen til.
Tryk pà tasten i mere end to sekunder.

Hojttaleren udsender pip-toner flere gange.

Slip tastenigen.
Systemet blev nulstillet til fabriksindstillingerne.

8.4 Spejling af displayvisningen (kun MWE860)

Gå frem på følgende@made, hvis forbhindringerne på displayet vises spejlevendt:

Sæt sensorernes tilslutningsstik i bøsningerne i styremodulet i omvendt rækkefolge (1 4,2 3,3 2,4 1)

9 Funktionstest

Kør f.eks. langsomt hen imod en væg for at teste parkeringshjælpen.

VIGTIGT!

Gå frem med den største forsigtighed ved den første idrifttagning, og lær de forskellige tonesekvenser at kende (fig. 14).

10 Anvendelse af parkeringshjælpen

De bageste sensorer (MWE820, 860) aktiveres automatisk,ningar skiftes til bakgearet og tændingen er slæt til eller motoren kører. Højttaleren afgiver en dobbelt tone.

De forreste sensorer (MWE890) aktiveres automatisk, sö snart tændingen er slæt til og korehastigheden ligger mellem 0 og ca. 15 km/h.

Som option kan de forreste sensorers styreelektronik ogsa forbindes med baklygten aller tilsluttes til en ekstern kontakt i stedet for til hastighedssignalet.

BEMAERK

För en af disse to Funktioner anwendes, skal der trykkes på styreelektronikkens tast i 2 sekunder (se „Genetablering af fabrik-sindstillingen“ på side 89).

Sensorerne er aktive i følgende tilfælde:

Ca. 30 sekunder after start af motoren
När der er skiftet til bakgearet og styreelektronikken er tilsluttet til bakglyg- ten
Ca. 30 sekunder after skift fra bakgearet
- Med en ekstern tast (tilbehør) kan sensorerne aktiveres i et interval på ca. 30 sekunder.

Så snart der befinder sig en forbinding i registraringsområdet, lyder der en signaltone, der gentages regelmæssigt.

Afhængigt af hvilken zone forhindringen befinder sig i, ændres tonesekvensen og blinkfrekvensen og signaleres der dermed en afstand,ningar der kores (fig. 13).

MWE860 (facultatief MWE890): På displayet lyser flere LED'er, jo nærmere forbindingenkommen.

VIGTIGT!

Stands straks koretjet, og kontroller situationen (gåevt. ud), hvis følgende forekommer ved parkering:

Ved parkering viser apparatet først en forbinding, og tonesekvensen bliver welt normalt hurtigere (f.eks. skift fra den langsomme til den middterste tonesekvens). Pludselig skifter signaltonen til den langsomme tonesekvens eller viser overhovedet ingen forbindingmere.

Det betyder, at den oprindelige forbinding ikke længere befindersig i sensorernes registraringsområde (betinget af udforelsen),men der kan stadig kores imod den.

11 Fejlsøgning

Apparatet viser ingen Funktion.

Spændingsforsyningsktablet (sort/blå og brun ledning) har/DDke kontakt ell er tilsluttet forkert.

Kontrollér forbindelsene.

Sensorernes stik er ikke sat i styreelektronikken aller ikke sat rigtigt i.

Kontroller stikkene, og sæt demevt. i, SSE de gär indgrep.

Nárændingen er slæt til, lyder der en lang tone (ca. 3 sek.)

En eller flere sensorer er defekte aller化进程 forbundet med styreelektronikken. Hjttaleren angiver med antallet af pip-toner after den lange tone den defekte sensor: F.eks. tre pip-toner for sensor 3.

Kontroller stikkene, og sæt demevt. i, SSE de gär i indgrep.

Udskift den aller de defekte sensorer.

VIGTIGT!

Systemet fungerer ikke merePALideligt,hvis en uller flere sensorer defekte.

Apparatet melderforhindringerforkert.

Folgende arsager kan medfore fejlalarmer:

F.eks.smuds ellr frost pa sensorerne.
Rengør sensorerne.
- Sensorerne blev monteret forkert.

Tilpas sensorernes justering og hjde (fig. 3).
- Sensorerne har kontakt med køretøjets chassis.
Afbryd sensorerne fra chassiset.

Objekter på køretojet (f.eks. reservehjul) medforer fejalarmer.

Indstil systemet, sä faste objekter/DDi kIe Iengere vises (se ,Indstilling af systemet" paa side 88).

12 Garanti

Den lovbestemtegarantiperiodegælder.Hvisproduktererdefekt,skaldu kontakte producentensafdelingiditland(adresser,sevejledningensbag-side)llerdinforhandler.

Ved reparation aller krav om garanti skal du indsende følgende:

Defektekomponenter
En kopi af regningen med kobsdato
En reklamationsgrund aller en fejlbeskrivelse

13 Bortskaffelse

Bortskaf sövidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produit endegyldigt ud af drift, skal du kontakte det纳税estre recyclingcenter aller din faghandel for at få de pagel-dende forskritter om bortskaffelse.

14 Tekniske data

	MagicWatch
	MWE820 MWE860 MWE890
Article-lr.: 9101500040 910	1500041 91015000	042
Registraringsområde:	ca. 0,40 m til 1,6 m		ca. 0,35 m til 0,75 m
Registraringsområde: 40 kHz
Ultralydsfrekvens: 10 – 24 V
Strømforbrug: maks. 120 mA
Driftstemperatur: -25 °C til +70 °C
Godkendelse:	E 8 030117

BEMAERK

Sensorerne på lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.

Se fig. 3 til fig. 6

MERK

Se fig. 7 til fig. 11

Forklaring til fig. 8

PASS PÄ! Fare for lakskader!

Forklaring til fig. 9

Hvis hindringene vises speilvendt på displayet, går du fram på følgende mæte:

Plugg tilkoblingspluggene til folverne inn i kontaktene i styremodulen i om-vendtrekkefolge (1 4,2 3,3 2,4 1)

9 Teste funksjon

For a testeparkeringsassistentenkjorerdusakteframmotf.eks.envegg.

PASS PAI!

Spenningsforsyningskabelen (svart/blå og brun ledning) har/DDke kontakt.
eller er feil tilkoblet.

Kontroller forbindelsene.

Stöpslene til følnerne er ikke plugget inn i eller er plugget feil inn i styre- elektronikken.

Kontroller stopslene og plugg dem eventuelt inn sik at de gär i las.

Etter innkobling hores en lang tone (ca. 3 sek)

En eller flere følere er defekte, aller de er ikke koblet til styreelektronikken lenger. Høytaleren indikerer den defekte føleren ved hjelp av antall pipetoner etter den lange tonen: for eksempel tre pipetoner for føler 3.

Kontroller stopslene og plugg dem eventuelt inn sik at de gär i las.

Shift ut den aller de defekte folverne.

PASS PA!
