BRUKSANVISNING MagicWatch MWE820 WAECO
Monterings- og bruksanvisning
PT 134 Sistema de ajuda de parqueamento
MagicWatch er beregnet til montering i personbiler.
VIGTIGT! Fare for Iakskader!
Les bruksanvisingen nøye før du monterer og tar apparatet iBruk, og ta vare pa den. Hvis produktet selges videre, ma du sorge for a gi bruksanvisingen videre ogsa.
Innholdsfortegnelse
1 Rad om sikkerhet og montering 109
2 Leveringsomfang 110
3 Tiltenktbruk 111
4 Rad for montering 111
5 Montere parkeringsassistant 112
6Koble til parkeringsassistant 112
7 Maleomrade 114
8 Stille inn systemet 115
9 Teste funksjon 117
10 Bruke parkeringsassistant 117
11 Feilsøking. 118
12 Garanti 119
13 Deponering 119
14 Tekniske spesifikasjoner 120
1 Råd om sikkerhet og montering
Følgende tekst supplierer illustrasjonene i vedlegget. Enkeltvis er de ingen fullstendig montasje- og betjeningsveiledning! Illustrasjonene i vedlegget ma følges!
Følg rådene og betingelsene som kjørretøyprodusenten og motorvognprodusenten har bestemt!
Følg gjeldende lover og forskritter.
Produsenten tar i falgende tilfeller intet ansvar for skader:
- skader på produitet på grunn av mekanisk påvirkning og overspenninger
endringer på produitet uten at det er gitt uttrykkelig godkjenning av produsenten - Bruk til andre formal enn det som er beskrevet i veiledningen
FORSIKTIG!
- Fest delene til parkeringsassistenten som er montert i kjorety-et, sik at de/DDke under noen omstendighet (brabremsing, trafikkuhell) Iosner og skader passasjerene.
- De delene til parkeringsassistenten som er montert i kjøretøyet, på ikke monteres i virkningsområdet til en kollisjonspute. Den kan bl skadetningar kollisjonsputen utløses.
- Parkeringsassistenten skal gi deg ekstra hjelp, men apparatet fritar deg ikke fra ansvaret du har for Å[vare forsiktig ved krypekjøring.
PASS PA!
- På kjøretøy med LED-baklys kan innmontering av parkerings-assistant føre til feil.
- Parkeringsassistenten er sekse egnet for montasje i metallstøtfangere.
- Styreelektronikken må ikke utsettes for fuktighet.
-
Styreelektronikkenmökke installeres i umiddelbar nærhet av andre styringsmoduler.
Følerne ma ikke dekke noen signallamper. -
Ved montering av følerne ma du pase at det ikke befinner seg noe fastmontert utstyr på kjøretøyet følernes registeringsområde. Visning av faste gjenstander som f.eks. trekkanordninger kan undertrykkes.
Pafor litt fett i skrueforbindelsene til sensorene.
2 Leveringsomfang
Se fig. 1
| Nr. Antall Betegnelse Artikkelnr. | ||
| 1 4 Ultralydfølere 9101500043 | ||
| 2 1 Styreelektronikk | ||
| MWE 820 | 9101500044 | |
| MWE 860 | 9101500046 | |
| MWE 890 | 9101500047 | |
| 3 1 Høytaler 9101500051 | ||
| 4 1 Tilkoblingskabel styreelektronikk | ||
| 5 4 Tilkoblingskabel fjølere | ||
| 6 1 Festemateriell | ||
| 7 1 Hullbor 21,5 mm | ||
| 8 1 Display (bare MWE 860) | 9101500045 | |
2.1 Tilbehør
Tilgengelig som tilbehør (ikke inkludert i leveransen):
| Betegnelse | Artikkelnr. |
| Stanseverktøy 22 mm | 9101500024 |
| Ekstern knapp (bare MWE890) | 9101500049 |
| Display (bare MWE890) | 9101500045 |
| Forlengelsenskabel display, 5 m (bare MWE860, 890) | 9101500053 |
| Tilkoblingskabel føler, 250 cm (bare MWE820, 860) | 9101500048 |
| Tilkoblingskabel føler, 450 cm (bare MWE890) | 9101500050 |

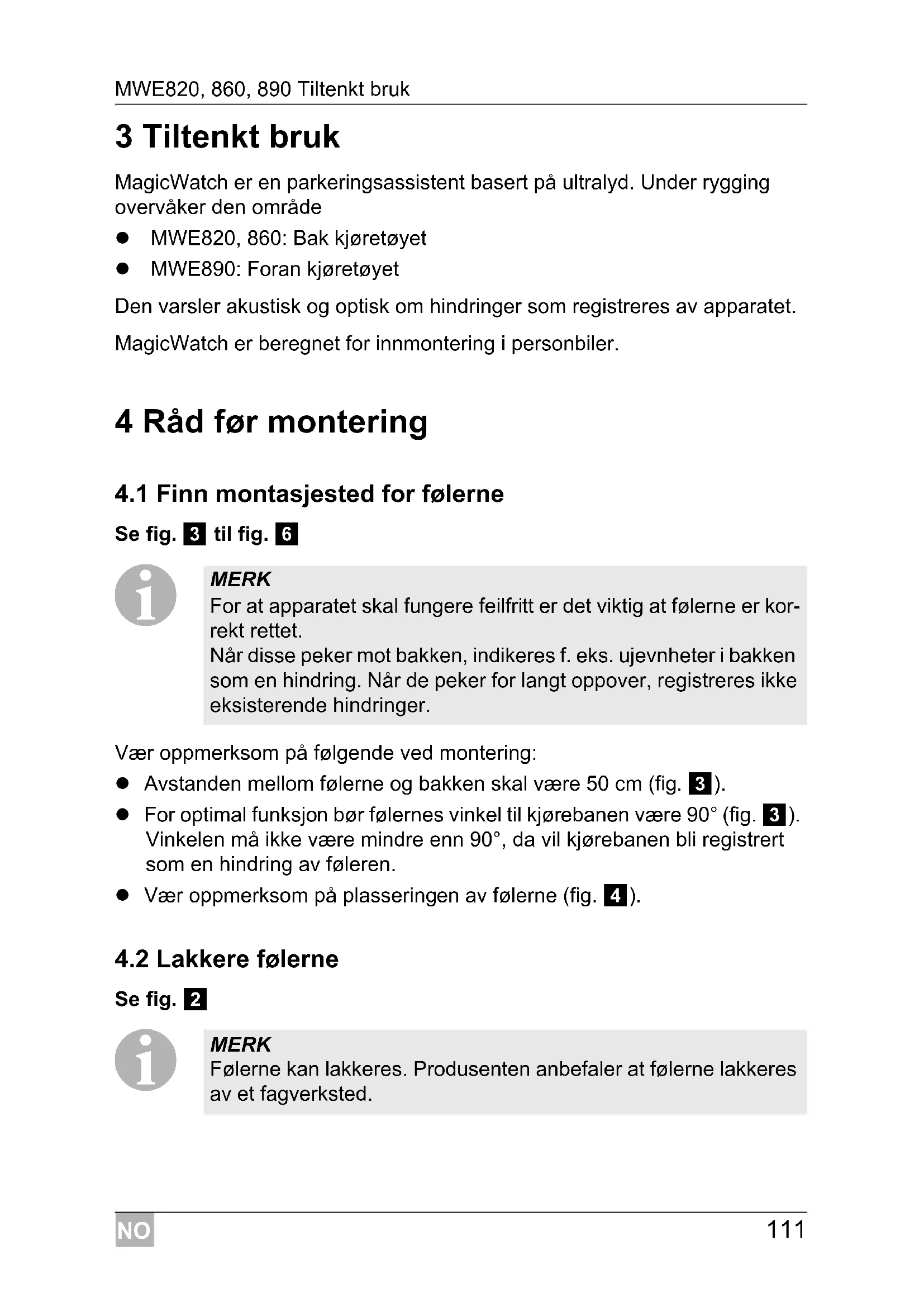

3 Tiltenkt bruk
MagicWatch er en parkeringsassistent basert på ultralyd. Under rygging overvåker den område
MWE820, 860: Bak kjoretyet
MWE890: Foran kjoretoyet
Den varsler akustisk og optisk om hindringer som registreres av apparatet.
MagicWatch er beregnet for innmontering i personbiler.
4 Rådål r montering
4.1 Finn montasjested for folverne
For at apparatet skal fungere feilfritt er det viktig at folverne er korrekt rettet.
Når disse peker mot bakken, indikeres f. eks. ujevnheter i bakken som en hindring. Når de peker for langt oppover, registreres ikke eksisterende hindringer.
Vær oppmerksom på følgende ved montering:
- Avstanden mellom følerne og bakken skal vare 50 cm (fig. 3).
- For optimal funksjon bør følernes vinkel til kjørebanen ære 90^ (fig. 3). Vinkelen på ikke ære mindfulness enn 90^ , da vil kjørebanen bli registrert som en hindring av føleren.
Vær oppmerksom på plasseringen av følerne (fig. 4).
4.2 Lakkere folverne
Se fig. 2
MERK
Følserne kan lakkeres. Produsenten anbefaler at følserne lakkeres av et fagverksted.
5 Montere parkeringsassistent
- Ved stansing eller boring på ikke omgivelsestemperaturen��e under 18^
Vi anbefaler a bruke stanseverktoyet.
Pase at stanseverktoyet ikke vidper under bruk.
Fjern gradene pa hullene.
Skrå av hullene ltt for Å få bedre gjennomføringsnøyaktigkeit nede pa støtfangerens innside. Na kan følerhuset skyves inn ltt skratt nedover.
PASS PÀ! Fare på grunn av funksjonsceil!
Vær oppmerksom på at folverne ma ha en bestemt justering. Oversiden av folveren er merket med en ▲.
6 Koble til parkeringsassistent
MERK
MWE820, 860: Pá en del kjøretøyer fungerer ryggelyset bare nár tenningen er pá. I sá fall må du slå pá tenningen for a finne pluss- og jordledningen.
MWE890: Da hastighetssignalet ble koblet til styreelektronikken, deaktiveres folerne automatisk ved en hastighet pa over ca. 15km / t
Straks hastigheten synker under ca. 15km / t , aktiveres folverne igjen.
MWE820, 860: Du finner hele koblingsskjemaet i fig. 12.
Nr. Betegnelse
1 Styreelektronikk
2 Ryggelys
3 Svart/blå leder: Tilkobling til koblet pluss (+12 V)
4 Brun leder: Tilkobling til jord
5 Rød/grå leder: Tilkobling til mute-tilkoblingen til radioen (ekstra)
6 Gul leder fra høytaler
7 Blå leder fra høyttaler
8 Display (bare MWE860)
9 F 0 I e r e
MWE890: Du finner hele koblingsskjemaet i fig. 13.
Nr. Betegnelse
1 Styreelektronikk
2 Svant/blå leder: Tilkobling til koblet pluss (+12 V)
3 Brun leder: Tilkobling til jord
4 Gul leder fra høytaler
5 Blå leder fra høytaler
6 Rød/grå leder: Tilkobling til mute-tilkoblingen til radioen (ekstra)
7 Gul/blå leder: Tilkobling til ryggelys (ekstra)
8 Svart/gul leder: Tilkobling til tachometerets hastighetssignal (ekstra)
9 F 0 I e r e
7 Måleområde
Se fig. 14
Parkeringsassistentens registraringsomräge er inndelt i fire soner:
- Sone 1 (bare MWE820, 860)
Denne sonen er det første greNSEområdet. Her registreres normalt ikke små gjenstander eller gjenstander som reflekteres)darylig.
Sone 2
I denote sonen registreres nesten alle objekter.
- Sone 3
Iienne sonen registreres nesten alle gjenstander, men det kankommen gjenstander i følernes ødvinkel, eller som ikke registreres på grunn av sin beskaffenhet eller fordi de er for små.
- Stoppsone (4)
Gjenstander iijke sonen foorer til at parkeringsassistenten signaliserer «Stopp» med en kontinuerlig lyd.
Iienne sonen registreres nesten alle gjenstander, men det kankommen gjenstander i følernes dødvinkel, eller som ikke registreres på grunn av sin beskaffenhet eller fordi de er for små.
Visning av faste gjenstander som f. eks. trekkanordning for tilhenger kan undertrykkes.
När man trykker gjentatte ganger på knappen, endres følsomheten i rekkefølgen som er angitt ovenfor.
8.2 Undertrykke indikering av faste gjenstander (f.eks. trekkanordning) (bare MWE820, 860)
PASS PA!
För justeringen mä du forsikre deg om at det ikke befinner seg noen gjenstander i stoppsonen, f.eks. personer aller andre kjøretøy.
Slå pa tenningen.
Legg inn revers.
Trykk på knappen lenger enn to sekunder, men kortere enn fire sekunder, til høytaleren avgir en kort pipelyd.
Hoyttaleren avgir flere korte pipetoner.
Systemet initialiserer den faste gjenstanden.
For à avslutte justeringen kobler du ut revers igjen etter minimum tre sekunder.
8.3 Gjenopprette fabrikinnstilling
MWE820, 860
Slå på tenningen.
Legg inn revers.
Trykk pa knappen lenger enn fire sekunder.
Hoyttaleren avgir flere pipetoner.
Koble ut revers.
Legg inn revers igjen.
Systemet ble tilbakestilt til fabrikinnstillingene.
MWE890
MERK
Hvis hastighetssignalet til tachometeret ble koblet fra styreelektronikken, mA fabrikinnstillingen gjenopprettes for a sikre at folverne skal fungere korrekt.
Slapa tenningen.
Trykk pa knappen longer enn to sekunder.
Hoyttaleren avgir flere pipetoner.
Slipp knappen igjen.
Systemet ble tilbakestilt til fabrikinnstillingene.
8.4 Speile displayindikering (bare MWE860)
Ved Forste igangkjording ma du derfor vare svert forsiktig og gjore deg kjent med de forskjellige tonemnonstrene (fig. 14).
10 Bruke parkeringsassistant
For Å bruke en av disse to funksjonene holder du knappen på styreelektronikken innate i 2 sekunder (se «Gjenopprette fabrikkinstilling» på side 116).
Med en gang det befindner seg enhindring i registraringsområdet, hores enjevn repeterende signaltone.
När man kjörer nærmere, forandres tonemønsteret og blinkefrekvensen etter hvilken sone hindringen befinner seg i, og signaliserer dermed en avstand (fig. 13).
MWE860 (valgfritt MWE890): I displayet lyser flere lamper jo naermere hindlingenkommen.
PASS PAI!
Stans kjoretyet umiddelbart og kontroller situasjonen (evt. gä ut)\ när følgende skjer ved krypkjöring:
Ved krypekjøring indikerer apparatet først og fremst en hindring, og tonemønsteret blir normalraskere (f. eks. skifter fra sakte til middels tonemønster). Plutselig skifter signaltonen til sakte tonemønster eller det indikerer ingen hindring i det hele+tatt longer.
Det betyr at den opprinnelige hindringen ikke befinner seg i@maleområdet til folverne lenger (konstruksjonsavhengig), men de kan fortsatt blipåkjørt.
11 Feilsøking
Apparatet fungerer icke.
Systemet fungerer ikke mer pålitetigærén eller flere følere er defekte.
Apparat melderhindringerfeit.
Folgende arsaker kan fore til feilalarmer:
For eksempel smuss aller frost på folverne.
Rengjor folverne.
Folerne ble montert feil.
Tilpass innrettingen av eller høyden til følerne (fig. 3).
Folerne har kontakt med kjoretoysjassiet.
Skill følnerne fra sjassiet.
Gjenstander på kjøretøyet (f. eks. reservehjul) fær til feilalarmer.
Still inn systemet slick at faste gjenstander ikke longer indikeres (se «Stille inn systemet» på side 115).
12 Garanti
Lovmessig garantitid gjelder. Hvis produitet skulle vare defekt, kontakter du produsentens filial i ditt land (du finner adressene pa baksiden av veiledningen) eller til din faghandler.
Ved henvendelser vedrørende reparasjon aller garanti, mA du sende med følgende:
defektkomponenter,
- kopi av kvitteringen med kjøpsdato,
- arsak til reklamasjonen aller beskrivelse av feilen.
13 Deponering
Lever emballasje til resirkulering sa langt det er mulig.
Når du tar produitet ut av drift for siste gang,@mà du sorge for à fā informasjon om deponeringsforskrifter hos nærmesto resirkule-ringsstasjon eller hos din faghandler.
14 Tekniske spesifikasjoner
| MagicWatch | |||
| MWE820 MWE860 MWE890 | |||
| Artikelnr.: 9101500040 910 | 1500041 9101500 | 042 | |
| Måleområde: ca. 0,40 m til | 1,6 m ca. 0,35 m til | 0,75 m | |
| Ultralydfrekvens: 40 kHz | |||
| Forsyningsspenning: 10 - 24 V | |||
| Strømforbruk: maks. 120 mA | |||
| Driftstemperatur: -25 °C til +70 °C | |||
| Godkj Henning: | E 8 030117 | ||
MERK
Følnerne kan lakkeres. Produsenten anbefaler at følnerne lakkeres av et fagverksted.
