KÄYTTÖOHJE MagicComfort MSH100 WAECO

Fl 91 Jälkikäteen asennettava istuinlämmitys

Asennus- ja käyttöohje

1

123

MagicComfort MSH100 Ohjeita ohjevihkosen käyttämiseen

Olkaa hyvä ja lukekaa tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilyttäkää ohje hyvin. Siinä tapauksessa, että myytte laitteen eteenpäin, antakaa ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Ohjeita ohjevihkosen käyttämiseen 91
2 Turvallisuus- ja kiinnitysohjeita 92
3 Toimituskokonaisuus 94
4 Tarkoituksenmukainen käyttö 94
5 Tekninen kuvaus 95
6 Istuinlämmittimen asennus 95
7 Istuinlämmittimen käyttö 99
8 Takuu....99
9 Hävittäminen 99
10 Tekniset tiedot 99

1 Ohjeita ohjevihkosen käyttämiseen

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaaran tai vakavan loukkaantumisen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

Turvallisuus- ja kiinnitysohjeita MagicComfort MSH100

Noudata myös seuraavia turvallisuusohjeita.

2 Turvallisuus- ja kiinnitysohjeita

Noudattakaa ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia!

Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

HUOMAUTUS!

Irrottakaa akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyvien töiden aloittamista.

Jos ajoneuvossa on lisääakku, myös sen miinusnapa täytyy irrottaa.

VAROITUS!

Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia

– syntyy johtopaloja,
- ilmatyyny (airbag) laukeaa,
– elektroniset ohjauslaitteistot vahingoittuvat,
– sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot).

Noudattakaa siksi seuraavia ohjeita:

- Käyttäkää töissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pistokkeita ja abico-liittimiä:

• 30 (suora plus akusta),
• 15 (kytketty plus, akun takana),
• 31 (akun paluujohdin, maa).

Älkää käyttäkö sokeripaloja.

- Varmin tapa yhdistämiseen on juottaa johtojen päät yhteen ja eristää ne sitten.

Käytä purettavissa liitoksissa ainoastaan eristettyjä kaapelikenkiä, pistokkeita ja abiko-liittimiä. Älä käytä puristusliittimiä (johdinliittimiä) tai ruuvattavia liittimiä.

- Käyttäkää johtojen liittämiseen abico-pihtejä (kuva 1 10, sivulla 2).

MagicComfort MSH100 Turvallisuus- ja kiinnitysohjeita

- Ruuvatkaa johto johdinta 31 (maa) liittäessänne

- kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai - kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin.

Huolehtikaa hyvästä maadoituksesta!

Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.

- Teidän täytyy asettaa ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:

- Radiokoodi - Ajoneuvokello - Kytkinkello - Ajoneuvotietokone - Istuimen paikka

Asetusohjeita löydätte kustakin käyttöohjeesta.

Noudattakaa asennuksessa seuraavia ohjeita:

• Kiinnitä ajoneuvoon asennettavat osat siten, etteivät ne missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda matkustajien loukkantumiseen.
• Huolehtikaa poratessanne siitä, että poran terällä on reiän takana riittävästi tilaa, jotta terä ei aiheuta vaurioita (kuva 2, sivulla 3).
• Pyöristäkää kaikkien reikien reunat ja käsitelkää ne ruostesuoja-aineella.

Noudattakaa seuraavia ohjeita sähköisiin osiin liittyvissä töissä:

- Käyttäkää sähköjohtimien jännitteisyyden tarkastamiseen vain diodisähkökynää (kuva 1 8, sivulla 2) tai volttimittaria (kuva 1 9, sivulla 2). Loistelampulla toimivat sähkökynät (kuva 1 12, sivulla 2) ottavat liian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen.

- Huolehtikaa ennen sähköliitäntöjen (kuva 3, sivulla 3) vetämistä siitä, että ne

– ei ole taitteella tai kierteellä, – eivät hankaa reunoihin, – eivät kulje suojaamattomina teräväreunaisista rei'istä.

- Eristäkää kaikki johtimet ja liitännät.

- Kiinnittäkää johdot mekaanisen kuormituksen estämiseksi johtokiinnittimillä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoihin.

Toimituskokonaisuus MagicComfort MSH100

Noudata istuinlämmittinen käytössä seuraavia ohjeita:

• Älä aseta istuimelle teräviä tai raskaita esineitä, muutoin istuinlämmitys voi vaurioitua.
• Ihmiset, joiden lämmöntuntemus on erittäin herkkä, tulisi käyttää istuin-lämmitintä ainoastaan tasolla I.
• Kun istuinlämmitin on päällä, ei sen päälle saa asettaa lämpöä eristäviä esineitä, kuten peittoja tai takkeja.
• Istuinlämmitin voi vaurioitua, jos sen päälle kaatuu nesteitä.
• Istuinlämmitintä ei saa koskaan kytkeä päälle märkänä.

3 Toimituskokonaisuus

Nro kuva 4, sivulla 3 Määrä Nimitys Tuotenro.

1 2 Lämpövastus istuinpinta 9101700011

2 2 Lämpövastus noja 9101700012

3 2 Kytkin-liitäntäjohto

4 2 Kytkin

vasen 9101700001 oikea 9101700002

5 1 Liitäntäjohto lämpövastus - kytkinrasia

6 1 Kytkinrasia 9101700013

- 1 Poraussabluuna

- 12 Kaksipuolinen teippi

- 12 Eristysmateriaali

- 1 Käyttöohje

4 Tarkoituksenmukainen käyttö

Istuinlämmitin MagicComfort MSH100 (tuotenero 9101700010) sopii asen- nettavaksi ajoneuvon etuistuimille.

HUOMAUTUS!

Ajoneuvoissa, joiden istuinnojissa on sivuilmatyynyt, istuintunnis-tus tai turvaistuimen tunnistus, on noudatettava ajoneuvon valmis-tajan ohjeita.

MagicComfort MSH100 Tekninen kuvaus

5 Tekninen kuvaus

MagicComfort MSH100 -istuinlämmittimen lämpövastukset voidaan asentaa kuljettajan istuimelle sekä matkustajan istuimelle.

Istuimen muoto ei muutu lämpövastusten myötä.

Istuinlämmitintä käytetään kytkimellä.

6 Istuinlämmittimen asennus

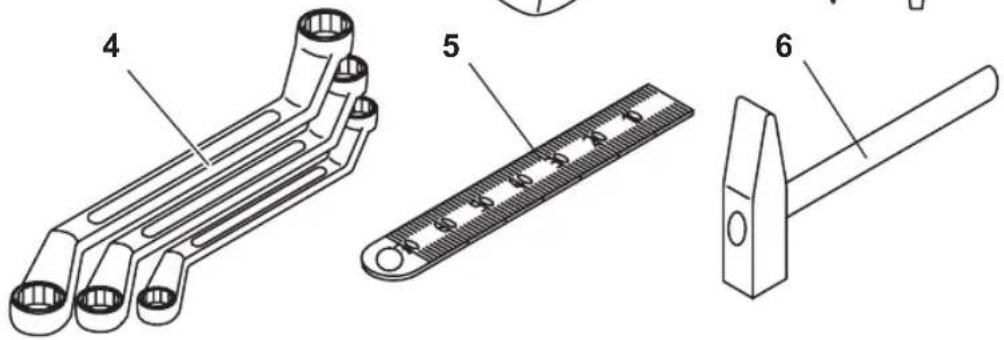

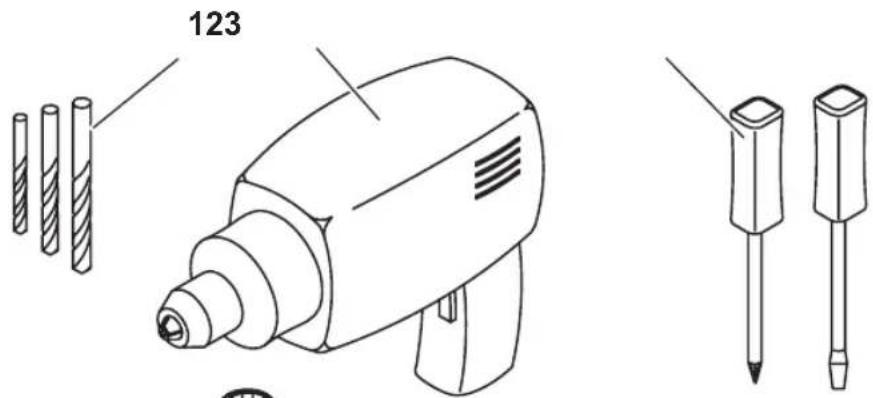

6.1 Tarvittavat työkalut (kuva 1, sivulla 2

Kiinnittämiseen ja asentamiseen tarvitsette seuraavia työkaluja:

• Poranteräsarja (1)
• Porakone (2)
• Ruuvimeisseli (3)
• Lenkki- tai kiintoavainsarja (4)
• Mitta (5)
• Vasara (6)
• Merkkipuikko (7)

Sähköliitäntää ja sen tarkastamista varten tarvitsette seuraavia apuvälineitä:

● Diodisähkökynä (8) tai volttimittari (9)
- Abiko-pihdit (10)
- Eristysnauhaa (11)
- Lämminilmapuhallin (13)
- Juotoskolvi (14)
- Juotostinaa (15)
● Mahd. johdon läpivientiholkkeja

Johtojen kiinnittämiseen tarvitaan mahdollisesti vielä lisää johtokiinnittimiä.

Istuinlämmittimen asennus MagicComfort M5H100

6.2 Istuinlämmittimen asennus

Istuimen purkaminen

▶Varmista ajoneuvo poisrullaamista vastaan.

HUOMAUTUS!

Noudata valmistajan ohjeita istuinten ja pehmusteiden purkamisessa, jos ajoneuvon istuinnojassa on sivuilmatyynyt.

Tarkasta asennusmahdollisuudet tämän asennusohjeen sekä valmistajan tietojen mukaan.
▶Poista kuljettajan istuimen kiinnitysruuvit.
▶Nosta istuin ajoneuvosta ulos.

Istuimen valmistelu

Poista istuimesta kaikki muoviverhoukset, että pääset käsiksi päällysteiden kiinnitykseen.
▶ Irrota noja istuinpinnasta (kuva 7, sivulla 4 ja kuva 8, sivulla 4).
▶Avaa istuinpinnan istuinpäällinen.

Päällyste on yleensä kiinnitetty leveällä pahvilla tai metallilangalla las- kostettu alustaan.

Avaa kiinnitykset ruuvimeisselillä ja pihdeillä (kuva 9, sivulla 4 ja kuva 10, sivulla 4).
Avaa mahdolliset tyynypidikkeet tai poikittaispalkit (kuva 11, sivulla 4).
▶Avaa samoin myös selkänojan päällyste.

MagicComfort MSH100 Istuinlämmittimen asennus

Lämpövastusten valmistelu

HUOMAUTUS!

Eristä kaikki leikkausreunat oheisella eristysmateriaalilla oikosulun välttämiseksi.

OHJE

• Voit leikata lämpövastukset tarvittavaan pituuteen ja lyhentää siten molempia pitkittäin kulkevia ohjausnauhoja.
• Kiinnitysurien alueella istuinpinnalla tai selkänojassa voit leikata leikkauskohdan lämpövastuksista. Leikkauskohdat saa tehdä ainoastaan molempien ohjausnauhojen sisäpuolelle (kuva 5, sivulla 3).
• Selkänojan lämmityspinnan tarvitsee ulottua ainoastaan 30–35 cm istuinpinnan yli, koska kuljettaja nojaa normaalissa asennossa ainoastaan tälle alueelle (kuva 6, sivulla 3).

▶Aseta lämpövastukset istuinpinnalle ja selkänojalle.
▶ Merkitse istuinpinnan tai selkänojan kiinnitysurista nämä alueet lämpövastuksiin.
▶ Merkitse tarvittava pituus. Huomioi samalla mahdollisten kiinnitysurien syvyys. Lämpövastus asetetaan myöhemmin näihin kiinnitysuriin.
▶Leikkaa lämpövastus haluamaasi pituuteen.
▶Tee tarvittaessa leikkauskohdat.
Eristä kaikki leikkaureunat oheisella eristysmateriaalilla.

Istuinpinnan lämpövastuksen asennus

▶ Ohjaa istuinpinnan lämpövastus päällysteen ja pehmusteen väliin (kuva 12, sivulla 4).
▶Jos kiinnitysurat on: huolehdi, että leikkauskohdat on kohdistettu kiinnitysurien päälle (kuva 13, sivulla 4) ja aseta lämpövastus kiinnitysuriin.
Kiinnitä lämpövastus pehmusteeseen kaksipuolisella tarranauhalla, ettei se pääse liukumaan.

Katso, ettei muodostu taitteita tai mutkia.

Istuinlämmittimen asennus MagicComfort M5H100

Nojan lämpövastuksen asennus

HUOMAUTUS!

Jos istumissa on sivuturvatyynyt, on päällysteen kankaassa määritetty rikkoutumiskohta. Istuimen päällystettä ei saa sen vuoksi vetää tai työntää liian kovasti.

▶ Avaa nojan päällyste alapuolelta (kuva 14, sivulla 4).
▶Työnnä lämpövastus istuinpäällysteen ja pehmusteen väliseen tilaan (kuva 15, sivulla 4).
Kiinnitä lämpövastus kaksipuolisella tarranauhalla ilman taitteita.

Istuimen asennus

▶Kokoa selkänoja ja istuinpinta.
▶Nosta istuin ajoneuvoon.
▶Kiinnitä ajoneuvon istuin kiinnitysruuveilla.

Sähköinen liittäminen

Kokonaiskytkentäkaavion löydät kohdasta: kuva 18, sivulla 5.

HUOMAUTUS!

Huomioi johtojen turvallinen vetäminen istuinkiskojen kohdalla.

Kiinnitä kytkinrasia sopivaan paikkaan kojelaudan alueelle (kuva 19, sivulla 6).
▶ Etsi sopiva asennuspaikka istuinlämmittimen kytkimelle.

Käytä mahdollisuuksien mukaan oheisia tulppia.

Varmista, että verhouksen takana on riittävästi tilaa kytkimen asennukselle.

Piirrä kytkimen leikkuukohta oheisella sapluunalla (kuva 20, sivulla 6).
▶Leikkaa merkitty alue vastaavalla työkalulla
▶ Asenna kytkin leikkauskohtaan (kuva 16, sivulla 4).
Vedä valmisteltu johtonippu siten, etteivät johdot voi taittua tai sotkeentua (kuva 17, sivulla 4).

MagicComfort MSH100 Istuinlämmittimen käyttö

7 Istuinlämmittimen käyttö

Kytke istuinlämmitin päälle siihen kuuluvalla kytkimellä (taso I tai taso II).
▶ Istuinlämmittimen kytkentä pois: Aseta vastaava kytkin asentoon 0.

8 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

9 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

10 Tekniset tiedot

	MagicComfort MSH100
Tuote-nro. 9101700010
Käyttöjännite: 12 V---
Teho: Taso I: 40 W istuinta kohden	Taso II: 80 W istuinta kohden
Maks. ottoteho: 12 A
Mitat: Istuinelementti: 600 x 280 mm	Selkänojaelementti: 600 x 280 mm

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidätetään.
