KÄYTTÖOHJE PerfectControl MPC 01 WAECO
Lue tämä ohje huolellisesti lapi ennen asennusta ja käyttoönottoa ja sailytä ohje hyvin. Jos myyt tuotteen eteenpän, anna ohje tällöin edelleen uudelle käytäjälle.
Sisälto
1 Symbolien selitys 147
2 Turvallisuusohjeet 148
3 Toimituskokonaisuus 149
4 Lisavarusteet 149
5 Maaraysten mukainen kaytto 149
6 Tekninen kuvaus 150
7 MPC01:n liittäminen ja asennus 151
8 MPC01:n kaytto 153
9 Takuu. 160
10Havittaminen 161
11 Tekniset tiedot 161
1 Symbolien selitys
VAROITUS!
Turvallisuusohje: Huomiotta jattäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.
HUOMIO!
Turvallisuusohje: Huomiotta jattaminen voi johtaa loukkaantumiseen.
HUOMAUTUS!
Huomiotta jattaminen voi johtaa materiaalivauroihin ja Haitata tuotteen toimintaa.
OHJE
Tuotteen käytöö koskevia lisātietoja.
Menettely: Tämä symboli ilmaisee, etta sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.
Tämä symboli kuvailee menettelyn tuloksen.
Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tassä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".
2 Turvallisuusohjeet
Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:
- tuotteseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen
Noudata seuraavia perustavia turvatoimenpiteita kayttäessäsi sahköllä toimivia laitteita. Tämä suojeele sinua:
sahköiskulta
palovaaralta
- loukkaantumiselta
VAROITUS!
Sähkölaitteet eivat ole lasten leluja!
Säilytä ja käytä laitetta lasten ulottumattomissa.
- Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttaa tuotetta turvallisi fyssisten, sensoristen tai psyykkisten taitojensa takia tai kokemattomuuden tai tietämattömyden vuoksi, ei tulisi käyttaa tuotetta ilman valvontaa tai vastuullisen henkilön opastusta.
- Käytä laitetta ainoastaan sen märäystenmukaiseen tarkoitukseen.
Huolehdi siitä,etta johtoen poikkipinta-ala on riittavä. - Veda johtimet siten, etta ovet tai konepellit eivat voi vahingoittaa niitta. Rusentuneet johdot voivat johtaa hengenvaarallisiin vammoin.
HUOMIO!
-
Veda johtimet siten, etta niihin ei voi kompastua ja etta johdon vauroitumisen mahdollisuus on pois suljetti.
Laitetta ei saa kayttä -
suolapitoisessa, kosteassa tai marassymparistossa.
-
aggressivisten hóryjen lahellä
-rajahdsvaarallisilla alueilla. -
Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.
- Huomaa, etta osa laitteesta voi jäädä jännitteiseksi myös suojalaitteiston (sulake) laukeamisen jälkeen.
- Alä irrota mitään johtoja, kun laite on vielä toiminassa.
HUOMAUTUS!
- Käytä putkia tai lapiivientiholkkeja, jos johtimia taytyv vetäa peltiseinien tai muiden terävreunaisten seinien lapi.
- Johtimia ei saa asettaa loysalle tai teraville taitteille.
Kiinnitä johtimet hyvin. - Alä kisko johtimista.
3 Toimituskokonaisuus
| Kohta - kuva 1, Määrä Nimitys sivulla 3 | ||||||
| 1 | 1 Liitäntälevy ja kansi | |||||
| 2 | 1 Peitekehys | |||||
| 3 | 1 | N | ä | y | t | t |
| 4 | 1 Kiinnitskehys | |||||
| 5 | 1 Akkuanturi (Hella Sensor MCA-HS1) | |||||
| 6 | 1 Akkuanturin liitäntäjohto | |||||
| 7 | 1 Laturin liitäntäjohto | |||||
| 8 | 1 Ohjausjohdon | |||||
| 9 | 1 Positiivinen napaliitäntäjohto | |||||
| 10 | 1 Massa liitäntäjohto | |||||
| 11 | 4 Ruuvi, pittä | |||||
| 12 | 4 Ruuvi, lyhyt | |||||
4 Lisävarusteet
Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):
Nimitys Tuotenro
Akkuanturi Hella Sensor MCA-HS1 9102500038
5 Määräysten mukainen käytto
WAECO PerfectControl MPC01 (tuotenro 9102500041) on akkuhallintajärestelmä, joka mahdollistaa useampien akkujen lataustilan tarkkailun. MPC01:tã saa käytää vain WA-ECO PerfectCharge MCA -laturien kanssa.
Laite on tarkoitetti asennettavaksi matkailuautoihin ja veneisiin.
6 Tekninen kuvaus
6.1 Toiminto
MPC01 muodostuu naytosta ja liitäntälevysta. Jokaisen akkuanturin avulla liitelyn akun nykyiset kuntotiedot nakyvat naytolla: Kaikkien liitettyjen sahkolaiteakkujen virta, jannite, lampötila, jäljellä oleva latausaika sekä jäännöskapasiteetti (yksikkö%).
MPC01:n toimituskokonaisuuteen sisältyy yksi akkuanturi, Jonka avulla voidaan liittäa yksi akku. Useampien akujen liittämiseen tarvitaan lisäakkuantureita (tuotenro 9102500038) (lisävaruste).
MPC01 mahdollistaa käynnistysakun ja jopa kolmen käyttoakun lataustilan tarkkailemisen. Tätä varten akkjen miinusnapoihin kiinnitetaän akkuanturit. Niiden keräämät tiedot valitetään naytölle CI-Bus-liitännän kautta. Akkuanturit mittaavat liitettyjen akkjen jännitteen, virran ja lämpötilan. Mukana toimitetun akkuanturin lisäksi siihen voidaan liittäa kolme muuta akkuanturia (lisävarusteet).
MPC01:ssa on kolme ohjelmoitavissa olevaa lahtöä, joiden avulla sahkölaitteita voidaan kytkeä pois päältä, jos akkukapasiteetti käy liian vähäiseksi (akkuvahtitoiminto).
Akkulatur yhdistetaan nayttoon Cl-Bus-liitannan kautta.
MPC01:ssa on näytötila sekä valmiustila, joka kytkeytyy paälle esisaadetyn ajan kulutua.
Ohjelmoitava heratystoiminto muistuttaa ajoissa saadetstä ajasta.
Käytötilaksi voidaan vaihtaa jumperin avulla "matkailuauto" tai "vene".
6.2 Näytö näytto- ja käyttolaitteet
| Kohta – kuva 2, Nimitys Selitys sivulla 3 | ||
| 1 Näytö näytää arvoja | ||
| 2 | Valintanappi | Käantäminen: navigoi valikoissa tai muuttaa arvoja Painaminen: valitsee valikkoelementtejä tai arvoja |
7 MPC01:n liittäminen ja asennus
7.1 Asennusta koskevia ohjeita
Noudata nayton ja liitäntälevyn asennuspaikkaa valitessasi seuraavia ohjeita:
- Laite tāytyy asentaa COSTEUDelta suojattuun paikkaan.
- Laitetta ei saa asentaa polyiseen ymparistoo.
- Asennuspinnan tāytyy olla tasainen ja kyllin luja.
Huomaa ohjausjohdon pituus 6m - Asenna liitäntälevy suojaisen paikkaan - jos mahdollista lahelle akkua - niin, etta mitkään esineet eivät voi koskettaa liitäntäjohtoon tai repäistä sitä irti.
7.2 Toimintatilan vaihtaminen
Toimintatila märataän jumperilla (kuva 3 1, sivulla 4). Toimituskunnossa jumperi on painettuna paikalleen ja asetettuna on nain toimintatila "matkailuauto".
Toimintatilan "vene" asettaminen: Ota jumperi (kuva 3 1, sivulla 4) poised.
7.3 Nayton liittäminen ja asentaminen
Voit asentaa MPC01:n seinälle tai sen sisään. Kun laite asennetaanseinäpinnalle,ohjausjohto voidaan vetä einän lapi tai kiinnittäa sen pinnalle.
Asentaminen seinäpinnalle (kuva 4 A, sivulla 4)
Poraa kiinnityskehykseen (kuva 1 4, sivulla 3) kolo ohjausjohtoa (kuva 1 8, sivulla 3) varten.
Kiinnitä ohjausjohto nayton liitantaaan (kuva 3, sivulla 3).
Vi eohjausjohto kiinnityskehyksen kolon lapi.
Aseta näytö kiinnityskehykseen.
Kiinnitä kiinnitskehys ja nayttöosa toimituskokonaisuuteen sisältyvillä neljällä pitkällä (kuva 1 11, sivulla 3) ruuvilla sopivaan paikkaan seinälle.
Aseta peitekehys (kuva 2, sivulla 3) paikalleen niin, etta se loksahtaa kiinni.
Asentaminen seinän sisään (kuva A, sivulla 4)
Tee seinaan kolo, jonka mitat ovat 11 × 9,5 cm ja jonka syvyys on 2 ~cm .
Kiinnitä ohjausjohto (kuva 8, sivulla 3) nayton liitantaan.
Kiinnitä naytto (kuva 1 3, sivulla 3) toimituskokonaisuuteen kuuluvilla neljällä lyhyellä ruuvilla (kuva 1 12, sivulla 3).
Aseta peitekehys (kuva 2, sivulla 3) paikalleen niin, etta se loksahtaa kiinni.
7.4 Liitäntälevyn liittäminen ja asentaminen
Ruuvaa kansi ja liitantalevy kahdella ruuvilla kiinni sopivaan paikkaan.
Varmista liitetyt johdot sopivilla keinoilla, esim. johtoklemmareilla, jotta pistokkeet eivat voi irrota levysta.
OHJE
- Liitäntäan IBS_B2A tāytyi liittäa vahintään kāyttoakku A, jotta MPC01 voi nayttä tietoja.
- Laitteeseen voidaan liittää jopa kolme käyttoakkua (IBS_B2A, IBS_B2B ja IBS_B2C) sekä yksi käynnistysakku (IBS_B1).
Käytä liitettävien käyttoakkujen märän mukaan seuraavia liitantöja:
-Liitettaaessyksi kayttoakku: IBS_B2A (kuva 10, sivulla 5)
- Liitettäessä kaksi käytöakkua: IBS_B2A (kuva 5 10, sivulla 5) ja IBS_B2B (kuva 5 7, sivulla 5)
- Liitettaessä kolme käytöakkua: IBS_B2A (kuva 5 10, sivulla 5), IBS_B2B (kuva 5 7, sivulla 5) ja IBS_B2C (kuva 5 9, sivulla 5)
Kiinnitä liitantä- ja yhdsjohdot seuraavalla tavalla:
Kohta - kuva 5, Nimitys Selitys sivulla 5
1 OUT 1 Sahkolaitteen kytkettävä lahtö 1
2 OUT 3 Sähkölaitteen kytkettävä lahtö 3
2a: +12 V
2b: Massa
3 Jannitteensyöton liitantä
4 Liitäntä sarjojen MSK, MSI, MSP vaihtosuntaajaa varten
5 OUT 2 Sähkölaitteen kytkettävä lahtö 2
6 Näytön liitäntä
7 IBS_B2B Liitäntä käytöakkua B varten
8 IBS_B1 Käynistysakun liitäntä
9 IBS_B2C Liitä käytöakkua C varten
10 IBS_B2A CI Bus Liitäkaytöakulle A, laturille
Akkuanturin liittäminen
OHJE
Akkuanturi tarvitsee noin 8 tunnin lepoajan kalibrointia varten.
Toimintatiloissa "vene" ja "matkailuauto" moottorin akun lisaksi voidaan liittäa käytöakut A, B ja C.
"Vene"-toimintatilassa akkuliitantä IBS_B2C ei oteta huomioon virran ja jännitteen summalaskelmassa kohdassa "yleiskatsaus syötöakkuihin". Normaalisti akkuliitäntä IBS_B2C tulisi liittä keulapotkurin akkuanturiin.
Liitä akkuanturin liitäntäjohto (kuva 1 6, sivulla 3) akkuanturiin (kuva 1 5, sivulla 3).
Kiinnitta akkuanturi akun miinusnapaan.
Yhdistä akkuanturin liitäntäjohdon (kuva 1 6, sivulla 3) sininen johdin kaapelikengällä akun plusnapaan (jannitteensyöttö).
Työnnä punainen johto, jossa on Valkoinen pistokeliitin, liitäntälevyn vastaavaan CI-Bus-väyläliitäntään (kuva 5 6-10, sivulla 3).
Liitä MPC01 jannitteensyöttöön
Työnnä punaisen johdon (kuva 10, sivulla 3) kaapelikenkäpaà liitäntälevyn (kuva 5 3a, sivulla 5) jannitteensyöttoliitännän vasempaan kontaktiin.
Yhdistä punaisen johdon pää pyörellä kaapelikengällä akun plusnapaan.
Työnnä mustan johdon (kuva 1 9, sivulla 3) kaapelikenkapää liitäntälevyn jannitteensyöttoliitannän oikeaan kontaktiin (kuva 5 3b, sivulla 5).
Yhdistä mustan johdon kaapelikenkasilmukka akkuanturin sahkolaiteliitäntakontaktiin akun miinusnavassa (kuva 6 1, sivulla 5).
Sähkölaitteiden liittäminen akkuanturiin
Yhdistä sahkölaitteiden miinusnapa aina akkuanturin (kuva 6 1, sivulla 5) vastaa-vaan, tahan tarkoitettuun liitantaan.
8 MPC01:n käytto
Valikossa navigoiminen
Liiku valikoissa seuraavalla tavalla:
Käännä valintanappia (kuva 2, sivulla 3) selataksesi valikkosivuja ja tai yhden vallikkosivun elementtejä.
Paina valintanappia päästäkesi alivalikoihin tai muutostilaan.
Kierrä valintanappia kunnes ilmoitus "Press to return" ilmestyy nakyviin ja paina sitten valintanappia.
✓Palaat takaisin "päävalikkoon".

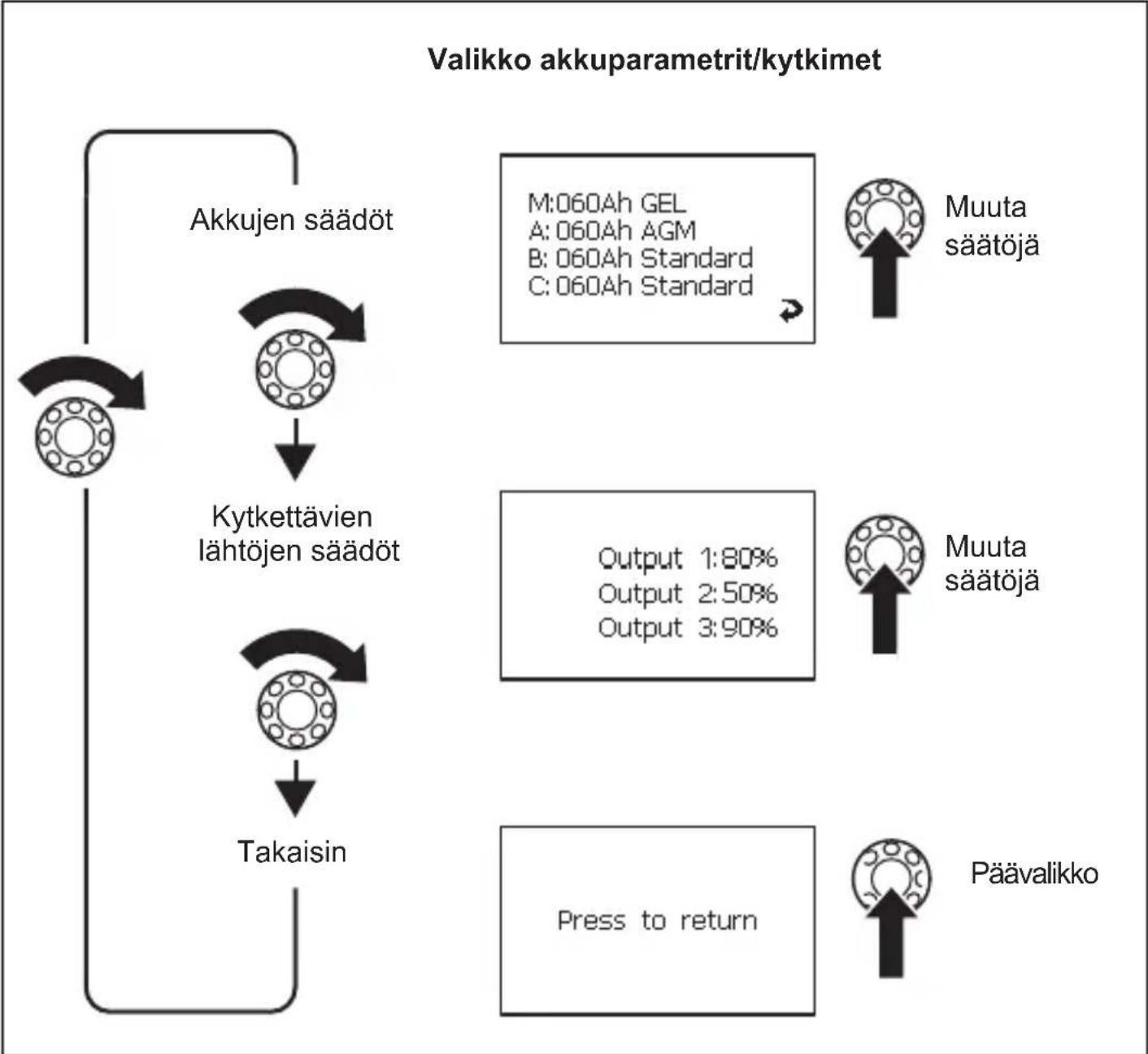

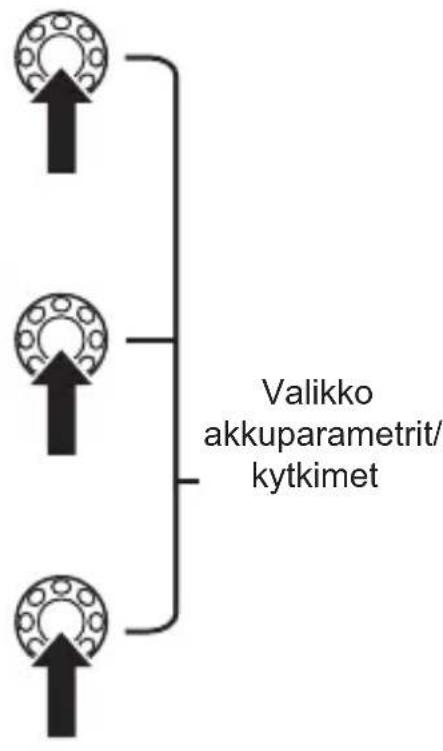

Seuraavista neljästä kuvasta käy ilmi, miten voit navigoida valikossa:

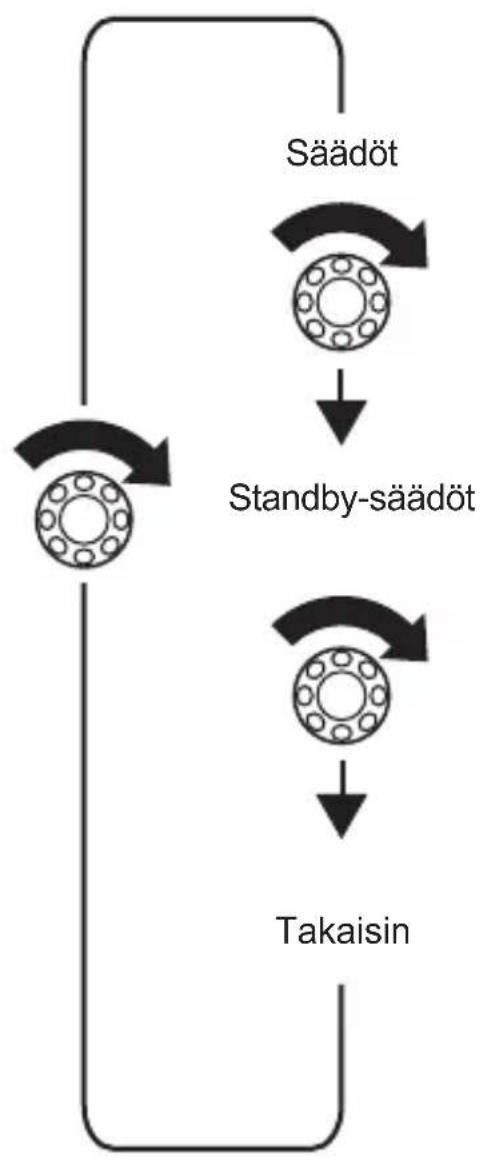

Valikko järvestelmäsaadot

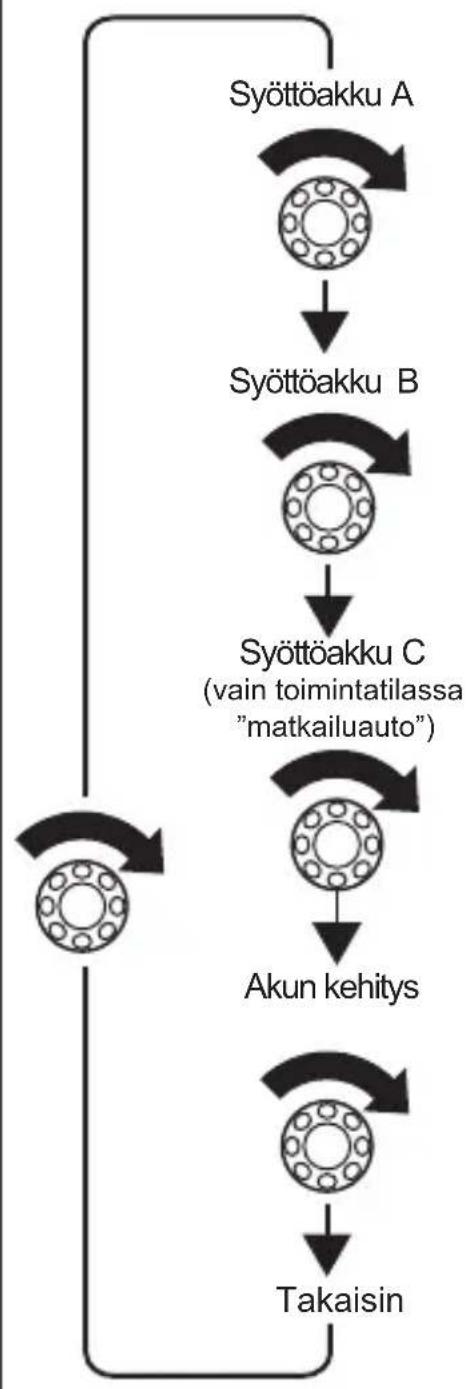

Valikko akkujen yksityiskohdat

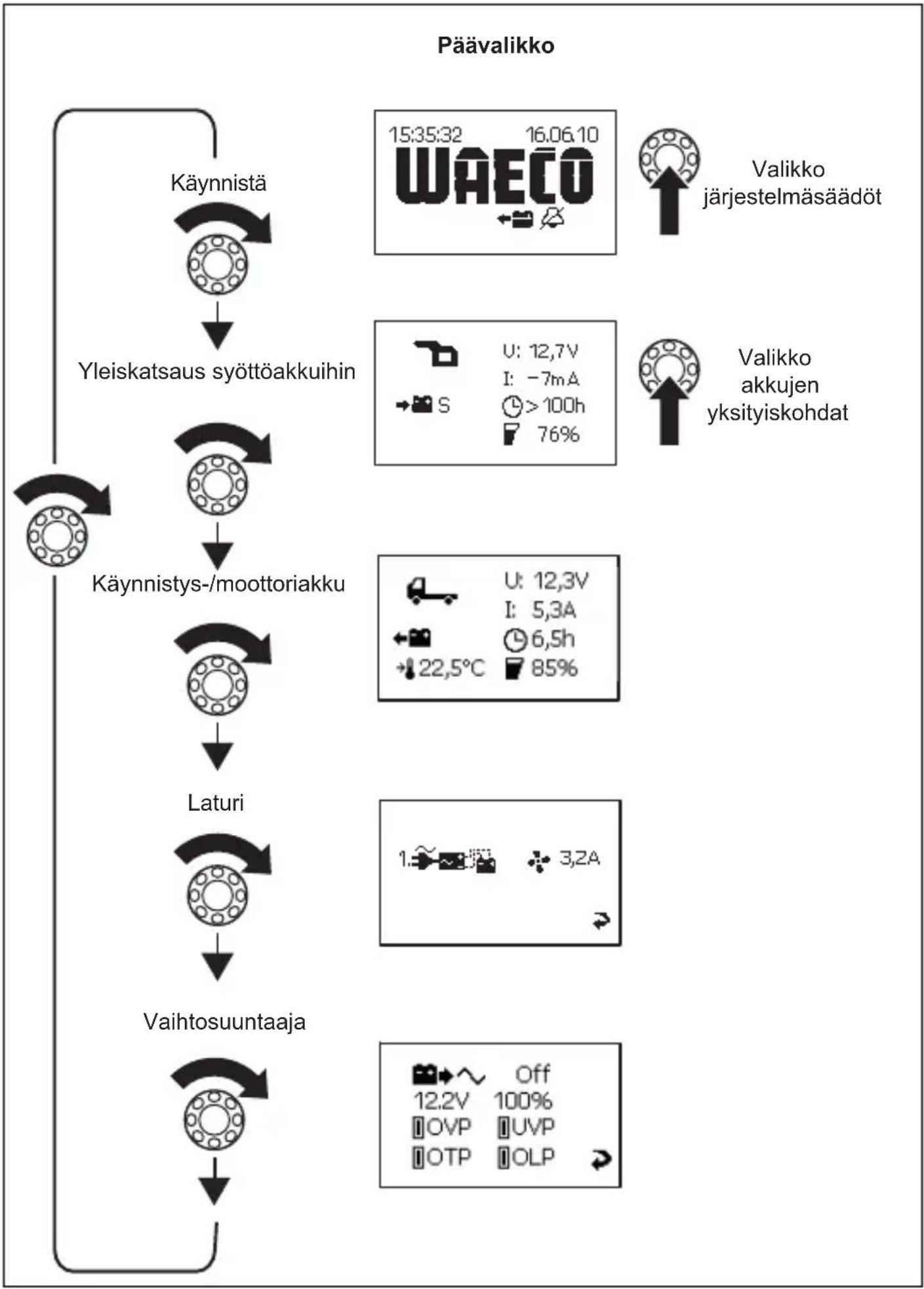

Pävalikko
Nayton symbolit
| Symboli Selitys | |
| Matkailuauton käynnistysakku | |
| Matkailuauton syöttöakku | |
| Veneen käynnistysakku | |
| Veneen syöttöakku | |
| → | Akkua ladataan |
| ← | Liitetyt sähkölaitteet purkavat akkua |
| S Kaikkien akkuarvojen yhteenveto | |
| A Syöttöakku A | |
| B Syöttöakku B | |
| C Syöttöakku C | |
| M Käynnistysakku | |
| U Käytöjännite | |
| I Positiivinen arvo: Akkua ladataan Negatiivinen arvo: Akkua puretaan | |
| + | Tuuletin päälä |
| 1. | Laturi 1 liitetty |
| - | Akun kehitys |
| L | kun akkua ladataan: jäljellä oleva latausaika kun akkua puretaan: jäljellä oleva käytöaika |
| F | Latauskapasiteetti prosenteina |
| + | Akun lämpötila. Näytetään vain yksittäisten akkujen valikko- sivuilla "yksityiskohdat". |
| 0. | Päivämäärä, kellonaika, herätyskello |
| 0 | Herätyskello kytketty |
| 0 | Herätyskello pois |
Arvon muuttaminen
Paina valintanappia, jotta arvoa voidaan muuttaa.
Kännä valintanappia asettaaksesi halutun arvon.
Paina lyhyesti valintanappia tallentaaksesi arvon.
Arvojen muuttamisen yhteydessä naytetaän nuoli (kuva 1, sivulla 6).
Kierra valintanappia merkitaksesi nuolen.
Paina valintanappia poistuaksesi saatotilasta.
Kierra valintanappia kunnes ilmoitus "Press to return" ilmestyy nakyviin ja paina sitten valintanappia.
✓Palaat takaisin "päävalikkoon".
Järestelmäsaatöjen muuttaminen
Navigoi valikkosivulle "järkestelmäsaadot" (sivulla 155), katso kap. "Valikossa navigoinen" sivulla 153. Säädä seuraavat arvot:
-
Päivämäärä ja kellonaika
-
Heratyskello
Paina valintanappia.
Kännä valintanappia päästäkesi vastaavaan parametriin.
Paina valintanappia ja saaedhaluttu arvo sitkaantamalla.
Vahvista saadetty arvo painamalla valintanappia.
Aikavalien säätäminen
Navigoi valikkosivulle "standby-saadot" (sivulla 155), katso kap. "Valikossa navigoinen" sivulla 153.
Säädä, minkä ajan kuluttua päävalikko tulee automaattisesti nakyviin (kuva 8 1, sivulla 6) tai MPC01 siirtyy standby-tilaan (kuva 2, sivulla 4). Voit valita seuraavista ai-kaväleista: 30 s, 1 min, 2 min, 10 min.
Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 159.
Akkuarvojen lukeminen
Navigoi halutun akun valikkosivulle, katso kap. "Valikossa navigoiminen" sivulla 153.
OHJE
Valikkosivulla "yleiskatsaus syottöakkuihin" naytetaan kaikkien syottöakkujen keskiarvo.
Akkujen A, B, C saatöjen muuttaminen
Navigoi valikkoon "valikko akkujen yksityiskohdat" (sivulla 156), katso kap. "Valikossa navigoiminen" sivulla 153.
Navigoi halutun akun valikkosivulle.
Paina valintanappia päästäksesi saatötilaan.
Kierrä valintanappia merkitäksesi muutettavan arvon.
Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 159.
Kytkettävien lahtöjen ohjelmoini
Voit maäritetä kytkentäpisteet liitäntälevyn kytkettäville lahdöille 1-3 (kuva 5 1, 2, 5, sivulla 5). Säädetty arvo (10 % - 90 %) on kaikkien liitettyjen akkujen kapasiteettien summa. Jos kapasiteettien summa ylittäa sädetyn arvon, vastaava lahtö on kytketty sahköisesti maahan. Jos kapasiteettien summa alittaa sädetyn arvon, lahtö erotetaan sahköisesti maasta.
Navigoi valikkosivulle "kytkettävien lahtöjen säädöt" (sivulla 157), katso kap. "Valikossa navigoiminen" sivulla 153.
Paina valintanappia päästäksesi saatotilaan.
Kierrä valintanappia merkitäksesi muutettavan arvon.
Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 159.
Laturin tietojen lukeminen ja säätöjen muuttaminen
Navigoi valikkosivulle "laturi" (sivulla 154), katso kap. "Valikossa navigoinen" sivulla 153.
Paina valintanappia päästäkesi saatotilaan.
Kierrä valintanappia merkitäksesi muutettavan arvon.
Säädä haluamasi arvo, katso kap. "Arvon muuttaminen" sivulla 159.
Vaihtosuntaajan tietojen lukeminen
Navigoi valikkosivulle "vaihtosuuntaaja" (sivulla 154), katso kap. "Valikossa navigoinen" sivulla 153.
Akun kehityksen katsominen
OHJE
Jos akkua puretaan alle 5 % ja ladataan sen jälkeen yli 95 % , nakyy vain yksi merkinta.
Valikkosivu nayttä akkujen lataustapahtumien ja purkutapahtumien paivamaärän ja kelonajan. Jopa 50 merkintä voidaan tallentaa.
Navigoi valikkosivulle "akun kehitys" (sivulla 156), katso kap. "Valikossa navigoiminen" sivulla 153.
9 T a k u u
Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan vialinen, känny maa-si valmistajan toimipisteen puoleen (osoitteet käyttoohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.
Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat:
vialiset osat,
- kopio ostolaskusta, jossa nagyy OSTOPAIVA,
valitusperuste tai vikakuvaus.
10 Havittäminen
Vie pakkausmateriali mahdollisuuksien mukaan vastaavan kierratysjatteen joukloon.
Jos poistat tuotteen lopullisesti käytösta, pyydä tietao sen havittämista koskevista märäyksista lahimmastä kierratyskeskuksesta tai ammattilikkeestä.
11 Tekniset tiedot
| PerfectControl MPC01 | |
| Tuotenro: 9102500041 | |
| Tulojännite: 8 – 30 V== | |
| Virrankulutus: | 150 mA 10 mA Standby-tilassa |
| Näytön mitat (L x K x S): | 130 x 115 x 6 mm |
| Asennuskehyksen mitat (L x K x S): | 150 x 136 x 16 mm |
| Hyväksyntä: | CE |
