GEBRUIKSAANWIJZING PerfectControl MPC 01 WAECO
Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebrui-ker.
Inhoud
1 Verklaring van de symbolen. 85
2Veiligheidsinstructies 86
3 Omvang van de levering 87
4 Toebehoren 87
5 Gebruik volgens de voorschriften. 87
6 Technische beschrijving. 88
7 MPC01 aansluiten en monteren 89
8 MPC01 bedieren 92
9 Garantie 99
10 Afvoer. 100
11 Technische gegevens 100
1 Verklaring van de symbolen

WAARSCHUWING!
Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!
Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OPI!
Het Niet naleven ervan kan leiden tot materiaële schade en de werkinq van het product beperken.

INSTRUCTIE
Aanvullende informatatie voor het bedieren van het product.
Handeling: dit symbol geeft aan dat u iets要去en. De vereiste handelingen worden stap voor stap beschreven.
Dit symbol beschrijft het resultaat van een handeling.
Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeeling, in dit voorbeeld op „positie 5 in afbeeling 1 op pagina 3".
2 Veiligheidsinstructies
De fabrikant kan in de volgende gevalen nicht aansprakelijk worden gesteld voor schade:
- beschadiging van het product door mechanische invloeden en overspanningen
- veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreiben toepassingen
Neem onderstaande fundamentele veiligheidsmaatregelen in acht bij het gebruik van elektrische toestellen ter bescherming gegen:
- elektrische schokken
brandgevaar - verwondingen

WAARSCHUWING!
- Elektrische toestellen zich geen spelgoed!
Bewaar en gebruik het toestel buiten het bereik van kinderen. - Personen (ook kinderen) die door hun fysieke, sensorische of geestelijkke vaardigheden, of hun onervarenheid of onwetendheid nicht in staat+zijn om het producteilig te gebruiken, mogen dit nicht zonder toezicht of instructie door een verantwoordelijke persoon doeon.
- Gebruik het toestel alleen volgens de voorschriften.
Zorg voor een voldoende große leidingdoorsnede. - Leg de leidingen zo aan, dat ze Niet door deuren of motorkappen beschadigd hunnen raken. Gelette kabels hunnen tot levensgevaarlijke verwondingen leiden.

VOORZICHTIG!
- Installer de leidingen zodanig dat er nicht over gestruikeld kan worden en beschadiging van de kabel uitgesloten is.
-
Gebruik het toestel Niet
-
in een zouthoudende, vochtige of natte omgeving
-
in de buurt van agressieve dampen
-inexplosieveomgevingen -
Onderbreek bij werkzaamheden aan het toestel.altijd de stroomtoevoer.
- Let erop dat ook na het activeren van de veiligheidsinrichting (zekering) delen van het toestel onder spanning hunnen blijven staan.
Maak geen kabels los, als het toestel nog in gebruik is.

LET OPI!
-
Gebruik holle buizen of leidingdoorvoeren, als leidingen doorplaatwanden of andere wanden met scherpe randen geleid moeten worden.
-
Leg de leidingen nicht los of scherp geknikt.
- Bevestig de leidingen goed.
- Trek nicht aan leidingen.
3 Omvang van de levering
| Pos. in afb. 1, pag. 3 | Hoeveel heid | Omschrijving |
| 1 1 Aansluitprintplaat en afdekking | ||
| 2 1 Afdekframe | ||
| 3 1 Display | ||
| 4 1 Opbouwframe | ||
| 5 1 Accusensor (Hella Sensor MCA-HS1) | ||
| 6 1 Aansluitkabel accusensor | ||
| 7 1 Aansluitkabel lader | ||
| 8 1 Stuurkabel | ||
| 9 1 Aansluitkabel positieve pool | ||
| 10 1 Aansluitkabel massa | ||
| 11 4 Schroef, lang | ||
| 12 4 Schroef, kort | ||
4 Toebehoren
Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):
Omschrijving Artikelnr.
Accusensor Hella Sensor MCA-HS1 9102500038
5 Gebruik volgens de voorschriften
WAECO PerfectControl MPC01 (artikelnr. 9102500041) is een accumanagementsystem, dat de het可想而知 staat de laadtoestand van meertere accu's te bewaken. MPC01 mag alleen met WAECO PerfectCharge MCA-laders worden gebruikt.
Het toestel is bestemd voor de inbouw in campers en boten.
6 Technische beschrijving
6.1 Functie
MPC01 staat uit een display en een aansluitprintplaat. Op het display worden de actuele toestandinformatie van elke via een accusensor aangesloten accu weergegeven: stroom, spanning, temperatuur, resterende laadtijd en de restcapaciteit (in %) van alle aangesloten verbruikeraccu's.
Bij de levering van MPC 01 is een.accusensor voor de aansluiting van een accu inbegrepen. Voor de aansluiting van meerdere accu's heeft u extra accusensoren (artikelnr. 9102500038) nodig (zie toebehoren).
MPC01 staat het möglich de laadtoestand van de starteraccu en van maximaal drie voedingsaccu's te bewaken. Daarom worden de accusensoren aan de minpool van de accu's aangesloten. De uitgelezen informatie wordt via de CI-bus-interface aan het display overgedragen. De accusensoren meten spanning, stroom en temperatuur van de aangesloten accu. Aanvullend op de meegeleverde accusensor können drie verdere accusensoren (toebehoren) worden aangesloten.
MPC01 heeft drie programmeerbare uitgangen voor het uitschakelen van verbruikers, voor het geval dat de accucapaciteit te laag worden (accubewakingsfunctie).
De accumulator worden via de CI-bus-interface met het display verbonden.
MPC01 beschibt over een indicatie-modus en een stand-by-modus, die na een vooraf vastgelegd interval worden ingeschakeld.
Een programmeerbare wekkerfunctie herinnert opijd aan een vooraf ingesteld tijdstip.
Met een jumper kan de bedrijfsmodus van „Camper" maar „Boot" worden omgeschakeld.
6.2 Indicatie- en bedieningselementen van het display
| Pos. in afb. 2, pag. 3 | Omschrijving Verklaring |
1 Display geeft waarden wee
| 2 | Selectieknop | Draaien: Navigeren in menu's of waarden wijzigien Indrukken: Selectie van menuelementen of waarden |
7 MPC01 aansluiten en monteren
7.1 Instructies voor de montage
Neem bij de keuze van de montageplaats van het display en de aansluitprintplaat de onderstaande instructies in acht.
- Het toestel moet op eenplaats worden ingebouwd die beschermd is gegen vocht.
- Het toestel mag nicht in stoffige omgevingen worden ingebouwd.
- Het montagevlak要去vlak zijn en voldoende stevigheid bieden.
- Let op de lenghte van de stuurkabel van 6 m.
- Monteer de aansluitprintplaat op een beschermde locatie, indien möglichk in de buurt van de accu's, zodate geen voorwerpen de aansluitkabel konnen raken of lostrekken.
7.2 Bedrijfsmodus wijzigen
De bedrijfsmodus wordt door de jumper (afb. 3 1, paging 4) vastgelegd. In de levertoe-stand is de jumper aangesloten en de bedrijfsmodus „Camper" ingesteld.
Bedrijfsmodus „Boot" instellen: verwijder de jumper (afb. 3 1, pagina 4).
7.3 Display aansluiten en monteren
U kunt MPC01 aan de wand of in de wand monteren. Bij de montage aan de wand kan de stuurkabel door de wand worden gevoerd of aan de wand worden bevestigd.
Aandewandmonteren (afb.4A,pagina4)
Boor een uitsparing voor de stuurkabel (afb. 1 8, pagina 3) in het opbouwframe (afb. 1 4, pagina 3).
Steek de stuurkabel op de aansluiting van het display (afb. 1 3, pagina 3).
Breng de stuurkabel door de uitsparing van het opbouwframe.
Plaats het display in het opbouwframe.
Bevestig het opbouwframe en het display-inzetstuk met de vier meegeleverde lange schroeven (afb. 11, pagina 3) op een geschikteplaats aan de wand.
Plaats het afdekframe (afb. 2, pagina 3) zodanig, dat dit vastklikt.
In de wand monteren (afb. B, pagina 4)
Bereid in de wand een uitsparing met de afmetingen 11 × 9,5 cm en een inbouwdiepte van 2cm voor.
Steek de stuurkabel (afb. 18, pagina 3) op de aansluiting van het display.
Bevestig het display (afb. 1 3, vagina 3) met de vier meegeleverde korte schroeven (afb. 1 12, vagina 3).
Plaats het afdekframe (afb. 2, pagina 3) zodanig, dat dit vastklikt.
7.4 Aansluitprintplaat aansluten en monteren
Schroef de afdekking en de aansluitprintplaat met twee schroeven op een geschikte plaats vast.
Maak de aangesloten kabel met geschikte middelen vast, bijvoorbeeld kabelklemmen, zodat de stekker Niet van de printplaat kan worden getrokken.

INSTRUCTIE
- Aan de aansluiting IBS_B2A要去 minstens voedingsaccu A zijn aangeslosten, opdat MPC01 gegevens kan weergeven.
- Er können maximaal drie voedingsaccu's (IBS_B2A, IBS_B2B en IBS_B2C) en een starteraccu (IBS_B1) worden aangesloten.
Bezet afhankelijk van het aantal aangesloten voedingsaccu's de volgende aansluitingen:
- Aansluiting van een voedingsaccu: IBS_B2A (afb. 5 10, pagina 5)
- Aansluiting van twee voedingsaccu's: IBS_B2A (afb. 5 10, pagina 5) en IBS_B2B (afb. 5 7, pagina 5)
- Aansluiting van drie voedingsaccu's: IBS_B2A (afb. 5 10, pagina 5), IBS_B2B (afb. 5 7, pagina 5) en IBS_B2C (afb. 5 9, pagina 5)
Sluit de aansluitings- en verbindingskabels als volgt aan:
Pos. in
afb. 5, Omschrijving Verklaring
pag. 5
1 OUT 1 Schakelbare uitgang 1 voor verbruikers
2 OUT 3 Schakelbare uitgang 3 voor verbruikers
2a: +12 V
2b: Massa
3 Aansluiting voor spanningsvoorziening
3a: +12 V
3b: Massa
4 Aansluiting voor omvormer van de série MSK, MSI, MSP
5 OUT 2 Schakelbare uitgang 2 voor verbruikers
6 Aansluiting voor display
7 IBS_B2B Aansluiting voor voedingsaccu B
8 IBS_B1 Aansluiting voor starteraccu
9 IBS_B2C Aansluiting voor voedingsaccu C
Pos. in
afb. 5, Omschrijving Verklaring
pag. 5
10 IBS_B2A CI Bus Aansluiting voor voedingsaccu A, lader, andere Cl-bus-compatible toestellen
Accusensor aansluten

INSTRUCTIE
De accusensor vereist een rustfase van ongeveer 8 eer om te kalibreren.
In de bedrijfsmodi „Boot" en „Camper" können naast de motoraccu de verbruikersaccu's A, B en C worden aangesloten.
In de bedrijfsmodus „Boot" worden de accuaansluiting IBS_B2C Niet meegerekend in de berekening van stroom en spanning in het „Overzicht voedingsaccu's". Normaal gesproken dient op de accuaansluiting IBS_B2C de accusensor van de zichtuwer te worden aangesloten.
Verbind de aansluitkabel van de accusensor (afb. 1 6, paging 3) met de accusensor (afb. 5, paging 3).
Bevestig de accusensor aan de minpool van de accu.
Klem de blauwe kabel van de aansluitkabel van de accusensor (afb. 1 6, pagina 3) aan de pluspool van de accu (voeding).
Steek de rode kabel met de witte stekkerverbinding op de desbetreffende Cl-busaansluiting van de aansluitprintplaat (afb. 5 6 - 10, pagina 3).
MPC 01 op spanningsvoorziening aansluiten
Steek het uiteinde van de kabelschoen van de rode kabel (afb. 10, pagina 3) op het linker contact van de aansluiting van de spanningsvoorziening van de aansluitprint-ptaat (afb. 5 3a, pagina 5).
Verbind het uiteinde van de rode kabel met de Ronde kabelschoen met de pluspool van de accu.
Steek het uiteinde van de kabelschoen van de zwarte kabel (afb. 1 9, pagina 3) op het rechter contact van de aansluiting van de spanningsvoorziening van de aansluitprintplaat (afb. 5 3b, pagina 5).
Verbind het oog van de kabelschoen van de zwarte kabel met het verbruikeraansluit-contact van de accusensor met de minpool van een accu (afb. 6 1, pagina 5).
Verbruiker op de accusensor aansluiten
Sluit de minpool van de verbruiker algid aan op de betreffende, waaroor bedoelde aansluiting van de accusensor (afb. 6 1, pagina 5).
8 MPC01 bedienen
In het menu navigeren
Beweeg als volgt door het menu:
Draai de selectieknop (afb. 2 2, pagina 3), om door de menupagina's te bladeren of om door de elementen op een menupagina te bladeren.
Druk op de selectieknop, om in het submenu of in de wijzigingsmodus te komen.
Draai de selectieknop tot de melding „Press to return" verschijnt en druk daarna op de selectieknop.
U keert terug maar het „Hoofdmenu".
De volgende afbeeldingen tonen, hoe u in het menu kunt navigeren:

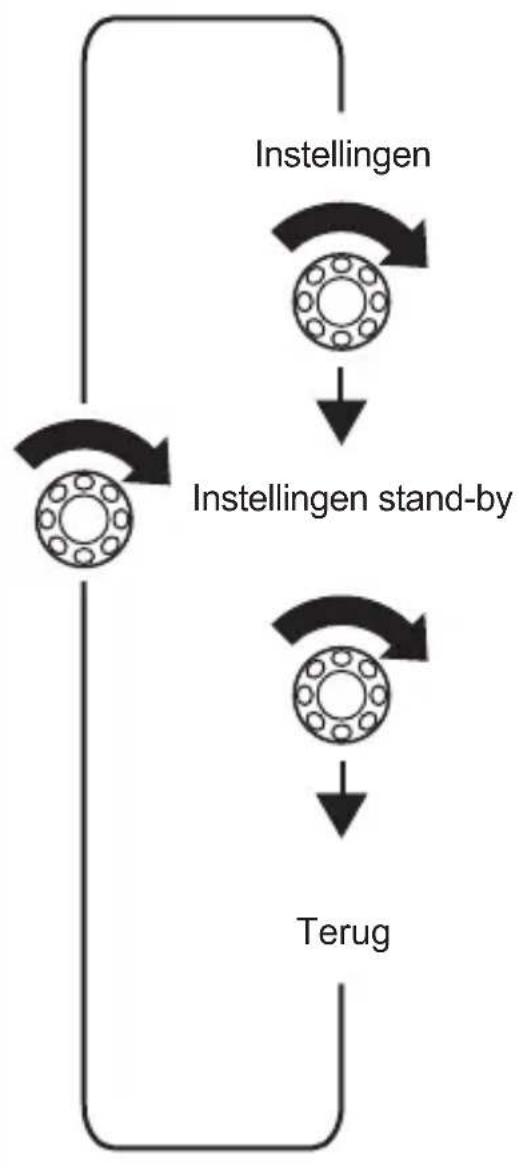

Menu systeeminstallingen

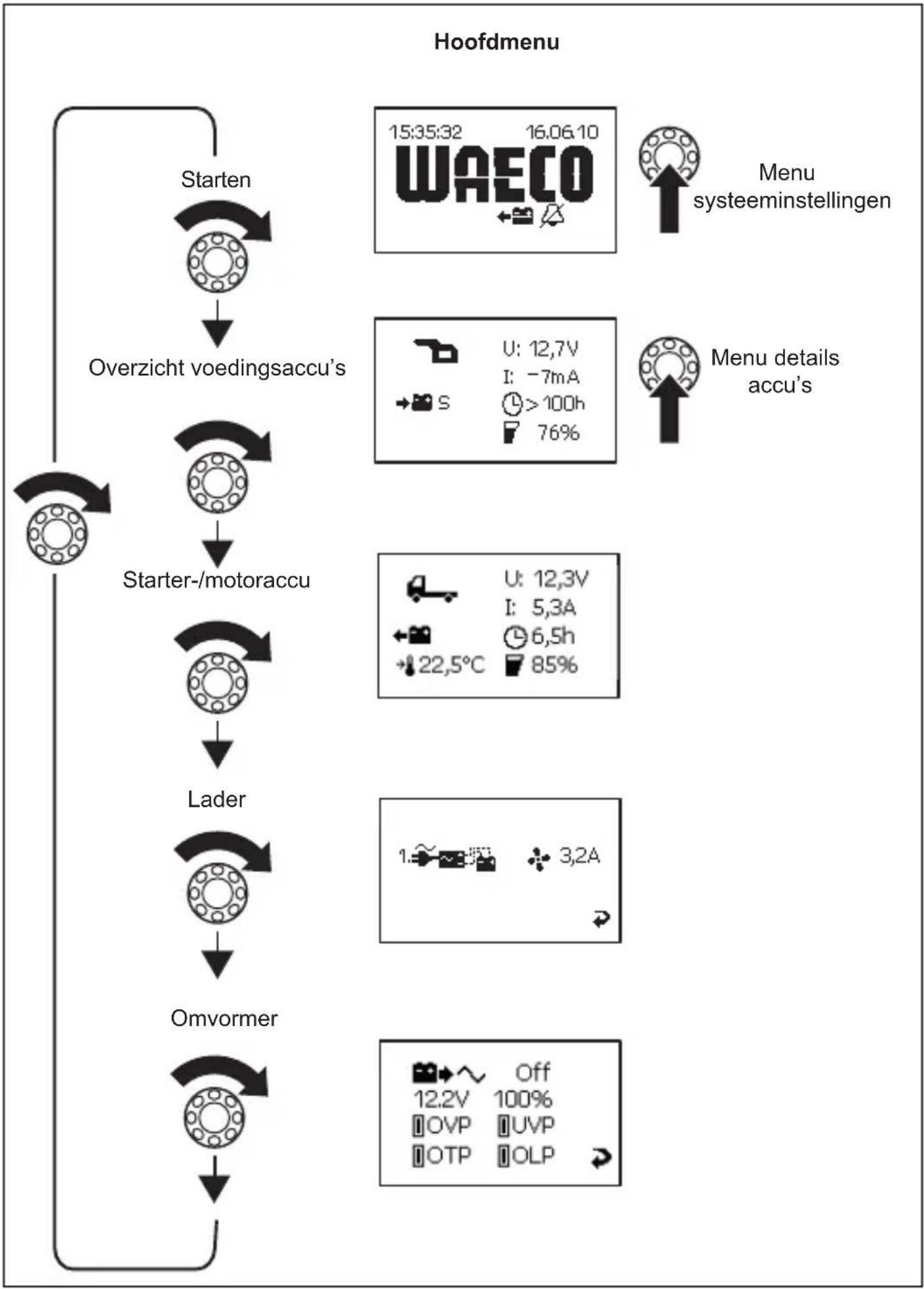

Hoofdmenu


Display-symbolen
| Symbool Verklaring | |
| Starteraccu camper | |
| Voedingsaccu camper | |
| Starteraccu boot | |
| Voedingsaccu boot | |
| + | Accu worden geladen |
| + | Accu worden door aangesloten verbruikers ontladen |
| S Samenvatting van alle bedrijfswaarden | |
| A Voedingsaccu A | |
| B Voedingsaccu B | |
| C Voedingsaccu C | |
| M Startaccu | |
| U Bedrijffsspanning | |
| I Positieve waarde: accu worden geladen Negatieve waarde: accu worden ontladen | |
| + | Ventilator ingeschakeld |
| 1. | Lader 1 aangesloten |
| - | Verloop accu |
| L | als accu worden geladen: resterende laadtijd als accu worden ontladen: resterende levensduur |
| F | Laadcapaciteit in procent |
| + | Temperatuur van de accu. Wordt alleen op de menupagina's „Detailaanzlicht" van de afzonderlijke accu's weergegeven. |
| 0. | Datumn,ijd, wegker |
| + | Wekker geschakeld |
| + | Wekker uitgeschakeld |
Waarde wijdigen
Druk op de selectieknop, zodate de waarde kan worden gewijzigd.
Draai de selectieknop, om de gewenste waarde in te stellen.
Druk op de selectieknop om de waarde op te slaan.
Sluit de minpool van de verbruiker algijd aan op de betreffende, waaroor bedoelde aansluiting van de accusensor (afb. 6 1, pagina 5).
Draai de selectieknop om de pijl te markeren.
Druk op de selectieknop om de instelmodus te verlaten.
Draai de selectieknop tot de melding „Press to return" verschijnt en druk daarna op de selectieknop.
U keert'erug maar het „Hoofdmenu".
Systeinstellungen wijdzigen
Navigeer maar de menupagina „Systeeminstellungen" (pagina 94), zich hoofdstuk „In het menu navigeren" op pagina 92. Stel de waarden in voor:
- datum enarend
- wekker
Druk op de selectieknop.
Draai de selectieknop om maar de betreffende parameter te gaan.
Druk op de selectieknop en stel de gewenste waarde in door de selectieknop te draaien.
Bevestig de ingestelde waarde door op de selectieknop te drukken.
Tijdsintervallen instellen
Navigeer maar de menupagina „Systeeminstellungen stand-by" (pagea 94), zich hoofdstuk „In het menu navigeren" op pagina 92.
Stel in, na welt interval het hoofdmenu automatisch worden weergegeven (afb. 8 1, vagina 6) of MPC01 maar de stand-bymodus (afb. 8 2, vagina 4) wisselt. U kunt kiezenuit de volgende intervallen: 30 sec, 1 min, 2 min, 10 min.
Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 98.
Accuwaarden aflezen
Navigeer maar de menupagina van de gewenste accu, zich hoofdstuk „In het menu navigeren" op pagina 92.

INSTRUCTIE
Op de menupagina „Overzicht voedingsaccu's" wordt het gemiddelde van alle voedingsaccu's weergegeven.

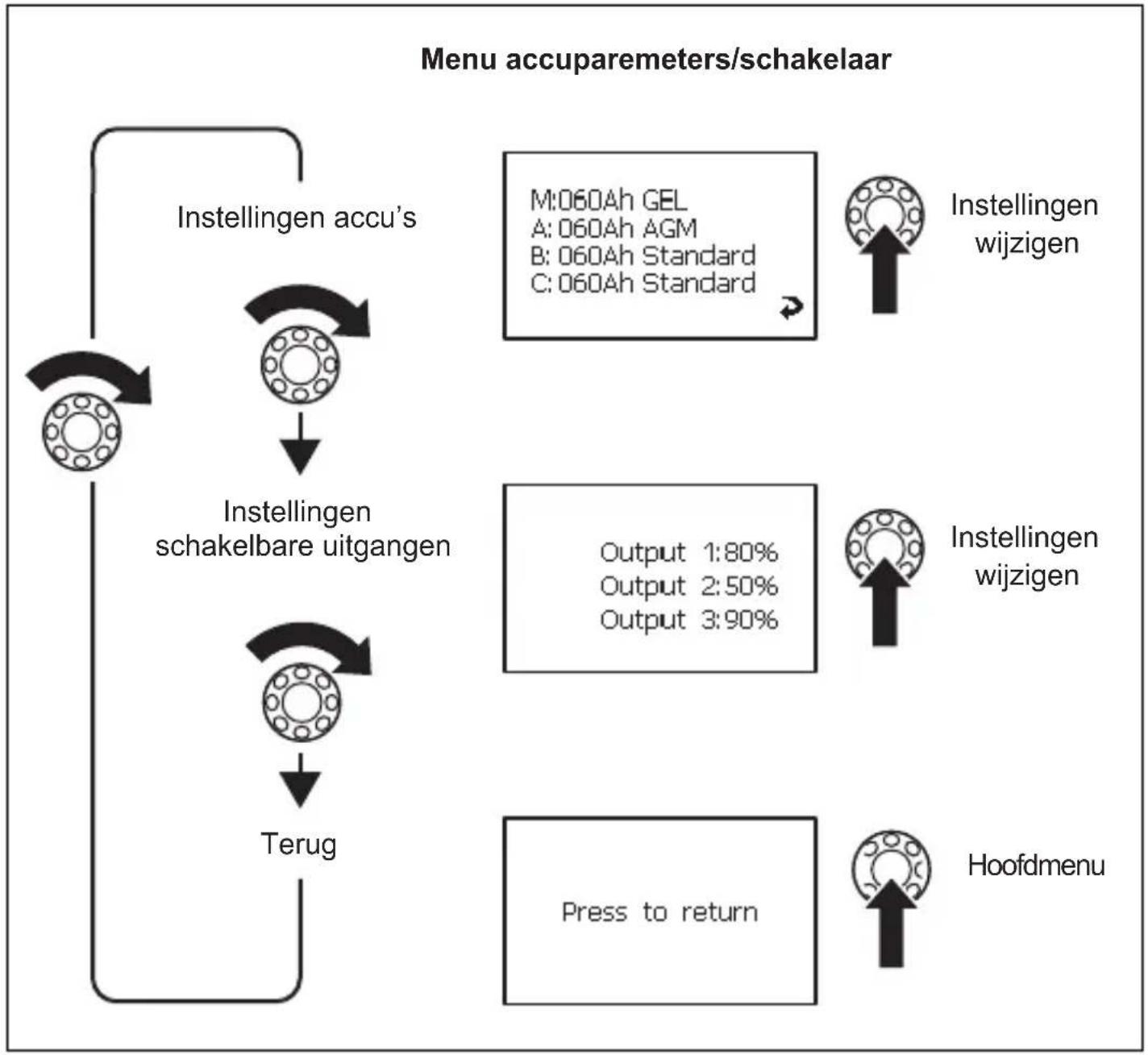

Installingen voor accu's A, B en C wijzigen

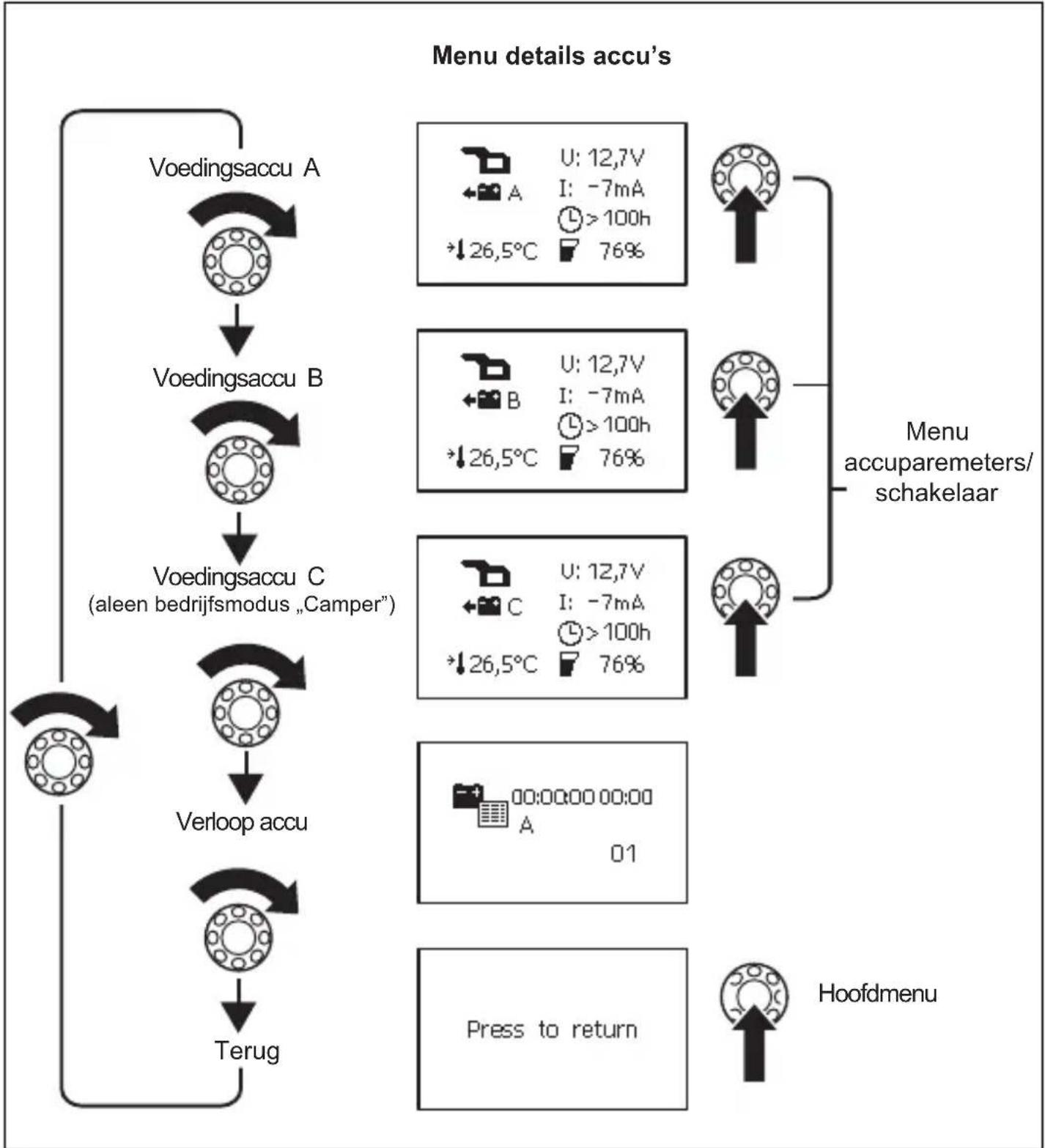

Navigeer maar het menu „Menu details accu's" (pageina 95), zie hoofdstuk „In het menu navigeren" op pagina 92.
Navigeer maar de menupagina van de gewenste accu.
Druk op de selectieknop om maar de instelmodus te gaan.
Draai de selectieknop om de te wijzigen waarde te markeren.
Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 98.
Schakelbare uitgangen programmeren
U kunt voor de schakelbare uitgangen 1 - 3 op de aansluitprintplaat (afb. 5 1, 2, 5, vagina 5) de schakelpunten definiën. De ingestelde waarde (10% -90%) is de totale capacititeit van alle aangesloten accu's. Ligt de actuèle waarde van de totale capacititeit boven de ingestelde waarde, dan is de betreffende uitgang op massa geschakeld. Ligt de actuèle waarde van de totale capacititeit onder de ingestelde waarde, dan worden de uitgang van de massa gescheiden.
Navigeer maar de menupagina „Instellengen schakelbare uitgangen" (pagea 96), zie hoofdstuk „In het menu navigeren" op pagina 92.
Druk op de selectieknop om maar de instelmodus te gaan.
Draai de selectieknop om de te wijzigen waarde te markeren.
Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 98.
Ladergegevens aflezen en instellenen wijzigen
Navigeer maar de menupagina „Lader" (pageina 93), zie hoofdstuk „In het menu navigeren" op pagina 92.
Druk op de selectieknop om maar de instelmodus te gaan.
Draai de selectieknop om de te wijzigen waarde te markeren.
Stel de gewenste waarde in, zie hoofdstuk „Waarde wijzigen" op pagina 98.
Omvormergegevens aflezen
Navigeer maar de menupagina „Omvormer" (pageina 93), zich hoofdstuk „In het menu navigeren" op pagina 92.
Verloop accu bekijken

INSTRUCTIE
Wordt de accu onder 5% ontladen en cervolgens boven 95% opgeladen, wordt slechts een gebeurtenis weergegeven.
De menupagina toont datum en tijd van de laadprocessen en ontlaadprocessen van de accu's. Er worden maximaal 50 gebeurtenissen opgeslagen.
Navigeer maar de menupagina „Verloop accu" (pagea 95), zich hoofdstuk „In het menu navigeren" op pagina 92.
9 G a r a n t i e
De wettelijke garantiperiode is van toepassing. Als het product defect is, wendl u zich tot het filial van de fabrikant in uw land (adressen die hinterkant van de handleiding) of tot uw specialzaak.
Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:
defecte onderdelen,
- een kopie van de factuur met datum van aankoop,
- reden van de klacht of een beschrijving van de storing.
10 Afvoer
Laat het verpakkingsmaterialial indien möglichk recyclen.

Als u het product definitief buren bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.
