| Tipo di prodotto | Sistema di gestione della batteria |
| Marca | Waeco |
| Modello | PerfectControl MPC 01 |
| Numero articolo | 9102500041 |
| Tensione di ingresso | 8 – 30 V == |
| Consumo elettrico (display) | 150 mA |
| Consumo elettrico (standby) | 10 mA |
| Dimensioni dello schermo (L x A x P) | 130 x 115 x 6 mm |
| Dimensioni del telaio di montaggio (L x A x P) | 150 x 136 x 16 mm |
| Numero di batterie monitorabili | Fino a 4 (1 batteria di avviamento + 3 batterie di alimentazione) |
| Funzioni principali | Monitoraggio dello stato di carica, visualizzazione corrente/tensione/temperatura/durata residua/capacità, protezione batteria, allarme programmabile, 3 uscite commutabili |
| Interfaccia di comunicazione | Bus CI |
| Modalità operative | Camper (predefinito) e barca (tramite ponticello) |
| Certificazione | CE |
| Accessori inclusi | Piastra di collegamento, copertura, cornice di copertura, schermo, telaio di montaggio, sensore batteria (Hella Sensor MCA-HS1), cavi di collegamento (6), viti (8) |
| Accessori opzionali | Sensore batteria Hella Sensor MCA-HS1 (rif. 9102500038) |
| Utilizzo previsto | Camper e barche |
| Manutenzione | Pulire con un panno morbido e asciutto. Proteggere da umidità e polvere. |
| Garanzia | Secondo le condizioni legali vigenti |
Domande frequenti - PerfectControl MPC 01 WAECO
Domande degli utenti su PerfectControl MPC 01 WAECO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema di gestione della batteria in formato PDF gratuitamente! Trova il tuo manuale PerfectControl MPC 01 - WAECO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PerfectControl MPC 01 del marchio WAECO.
MANUALE UTENTE PerfectControl MPC 01 WAECO
Prima di effettuare il montaggio e la messa in funzione leggere accuramente quello manuale diistruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo.
Contenuo
1 Spiegazione dei symboli 69
2 Indicazioni di sicurezza 70
3 Dotazione 71
4 Accessori 71
5 Uso conforme alla destinazione. 71
6 Descrizione tecnica 72
7 Collegamento e montaggio di MPC01 73
8 Uso di MPC01 76
9 Modifica valore 82
10 Garanzia. 84
11 Smaltimento 84
12 Specifiche tecniche 84
1 Spiegazione dei symboli
AVVERTENZA!
Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravianche mortali.
ATTENZIONE!
Avviso di sicurezza: la mancata osservanza di quello avviso può essere causa di lesioni.
AVVISO!
La mancata osservanza di estanota cui cassetare danni materiali e compromettere il funzionamento del prodotto.
NOTA
Informazioni integranti relative all'impiego del prodotto.
Modalità di intervento: quello significato indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
Quito symbolo describe il risultato di un intervento.
Fig. 1 5, pagina 3: quosti dati si riferiscono ad un elemento in una figura, in quello caso alla "posizione 5 nella figura 1 a pagina 3".
2 Indicazioni di sicurezza
Il produttore non si assume nessuna responsabilità per anni nei seguenti casi:
- danni al prodotto dovuti a influenze meccaniche o a sovratensioni
- modifiche al prodottoswana esplicita autorizzazione del produttore
impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni
Durante l'uso di apparecchi elettrici attenersi alle misure di sicurezza fondamentali descripte qui di seguito per proteggersi da:
scosse elettriche
pericolo di incendio
- lesioni
AVVERTENZA!
Gli elettrodomestici non sono giocattoli!
Conservare eutilizzare l'apparecchio lontano alla portata dei bambini.
- Le personne (bambini compresi) che, a causa delle proprie disponibilità fisiche, sensoriali o mentali o della propria inesperienza e scarsa conoscenza, non sono in grado di utilizzato il prodotto in modo sicuro, devono evitare di utilizzare l'apparecchio se non in presenza di terzi e seguito le istruzioni di una persona per loro responsabile.
- Utilizzato l'apparecchio solamente in conformità alla destinazione prevista.
- Accertarsi che la sezione del cavo sia sufficientemente ampia.
- Posare le linee in modo che non possano essere danneggiate se fatto passareattraverso porto o cofani del motore. Cavi schiacciati possono causare lesioni mortali.
ATTENZIONE!
- Posare i cavi in modo tale che non sussista pericolo di inciampo e che si possano escludere eventuali danni al cavo.
Non azionare l'apparecchio
-in ambienti salini, umidi o bagnati,
-in prossimità di vapori aggressivi,
- in zone a rischio di esplosione.
- Interrompere sempre l'alimentazione elettrica qualora si operi sull'apparecchio.
- Notare che,anche dopo l'attivazione del dispositivo di protezione (fusibile), alcuni componenti dell'apparecchio sono rinanere molto tensione.
Non staccare nessun cavo se l'apparecchio è ancora in funzione.
AVVISO!
- Utilizzare tubi vuoti o canaline per cavi qualora i cavi debbano passare attraverso pareti in lamiera oppure pareti con spigoli vivi.
Non posare i cavi in modo malfermo o con forti pieghe.
Fissare bene i cavi.
Non tirare i cavi.
3 Dotazione
| Pos. in fig. 1, Quantità Denominazione pagina 3 |
| 1 1 Scheda per collegamento e copertura |
| 2 1 Telaio di copertura |
| 3 1 Display |
| 4 1 Telaio di montaggio |
| 5 1 Sensore della batteria (Hella Sensor MCA-HS1) |
| 6 1 Cavo di collegamento sensore della batteria |
| 7 1 Cavo di collegamento caricabatterie |
| 8 1 Cavo di lavoro |
| 9 1 Cavo di collegamento polo positivo |
| 10 1 Cavo di collegamento massa |
| 11 4 Vite, lungo |
| 12 4 Vite, piccolo |
4 Accessori
Disponibili come accessori (non in dotazione):
Denominazione N. articolo
Sensore della batteria Hella Sensor MCA-HS1 9102500038
5 Uso conforme alla destinazione
WAECO PerfectControl MPC01 (n. art. 9102500041) è un sistema di gestione delle batterie che consente il monitoraggio dello stato di più batterie. MPC01 può essere utilizzato solamente coi caricatori MCA WAECO PerfectCharge.
L'apparecchio è adatto per l'installazione su camper e barche.
6 Descrizione technique
6.1 Funzionamento
MPC01 è costituito da un display e da una sched per collegamento. Sul display vengono visualizzate le informazioni dello stato attuale di agli Batteria collegata mediante un sensore per batteria: corrente, tensione, temperatura, tempo di carica residuo e capacità residua (in %) di tutte le batterie delle utenze collegate.
In dotazione con MPC01 è presente un sensore della batteria per il collegamento di una batteria. Per il collegamento di altre batterie sono necessari sensori della batteria supplementari (n. art. 9102500038) (accessorio).
MPC01 consente di monitorare lo stato di carica della batteria di avviamento e fino a un massimo di tre batterie di alimentazione. A tale scopo i sensori della batteria vengono collegati al polo negativo delle batterie. Le rispettive informazioni lette vengono trasmesse al displayattraverso l'interfaccia Cl-Bus. I sensori della batteria misurano la tensione, la corrente e la temperature di agli Batteria collegata. Oltre al sensore della batteria in do-tazione possono essere collegati ulteriori tre sensori della batteria (accessori).
MPC01 ha tre uscite programmabili per lo spegnimento di utenze, nel caso in cui la capacità della batteria diventi troppo scarsa (funzione controlo automatico della batteria).
Il caricabatterie viene collegato al display attraverso l'interfaccia Cl-Bus.
MPC01 dispone una modalità di visualizzazione per una modalità standby, la quale si attiva dopo un intervallo prestabilitito.
La funzione di segnalazione programmabile segnala molto più alla arrivare al momento impostato precedentemente.
La modalità di funzionamento può essere modificata da "Camper" a "Barca" mediante un ponticello.
6.2 Elementi di visualizzazione e lavoro del display
| Pos. in fig. 2, pagina 3 | Denominazione | Spiegazione |
| 1 Display indica valori | ||
| 2 Pulsante di selezione | Ruotare: navigare all'interno di menu o modificare valori Premere: selezione di elementi di menu o valori | |
7 Collegamento e montaggio di MPC01
7.1 Indicazioni sul montaggio
Per la scelta del luogo di montaggio di display e scheda per collegamento fare attenzione alle seguentiindicazioni:
L'apparecchio deve essere montato in un punto protetto da umidità.
Non montare l'apparecchio in ambienti polverosi.
- La superficie di montaggio deve essere piana e sufficientemente stabile.
- Osservare la lunghezza del cavo di lavoro di 6 m.
- Montare la sched per collegamento in un luogo protetto, possibilmente in prossimità delle batterie in modo che nessun oggetto possa toccare o danneggiare il cavo di collegamento.
7.2 Modifica della modalità di funzionamento
La modalità di funzionamento viene fissata dal ponticello (fig. 3 1, pagna 4). Nello stato di segna il ponticello è inserto ed è attivata la modalità di funzionamento "Camper".
Impostare la modalità di funzionamento "Barca": estrarre il ponticello (fig. 3 1, pagina 4).
7.3 Collegamento e montaggio del display
É possibile montare MPC01 sulla parete o internamente adessa. In caso di montaggio a parete, il cavo di lavoro cui è essere fatto fatto passare, o intraverso la parete, oppure fissato a quest'ultima.
Montaggio a parete (fig. 4 A, pagina 4)
Realizzare un'apertura per il cavo di lavoro (fig. 1 8, pagina 3) nel telaio di montaggio (fig. 1 4, pagina 3).
Inserire il cavo di commando sul collegamento del display.(fig. 1 3, pagina 3).
Far passare il cavo di lavoroattraverso l'apertura del telaio di montaggio.
Posizione il display nel telaio di montaggio.
Fissare il telaio di montaggio e l'inserto del display in un punto adatto sulla parete utilizzando le quattro viti lunghe fornite in dotazione (fig. 1 11, pagina 3).
Applicare il telaio di montaggio (fig. 1 2, pagina 3) finché non scatta in posizione.
Montaggio all'interno parete (fig. 4 A, pagina 4)
Preparare all'interno della parete un'apertura delle dimensioni di 11 × 9,5 cm e una profondità di montaggio di 2 cm.
Inserire il cavo di lavoro (fig. 18, pagina 3) sul collegamento del display.
Fissare il display (fig. 1 3, pagina 3) con le quattro viti corte (fig. 12, pagina 3) for nite in dotazione.
Applicare il telaio di montaggio (fig. 1 2, pagina 3) finché non scatta in posizione.
7.4 Connessione e montaggio sched per collegamento
Avvitare la copertura e la scheda per montaggio con due viti in corrispondenza di un punto adatto.
Fissare i cavi collegati con mezzi adatti, ad esempio con fascette serracavi, in modo che le spine non vengano staccate alla scheda.
NOTA
- Al collegamento IBS_B2A deve essere connessa come minimo la batteria di alimentazione A, in modo che MPC01 possa visualizzare dati.
- Possono essere collegate sono a tre batterie di alimentazione (IBS_B2A, IBS_B2B e IBS_B2C) ed una batteria di avviamento (IBS_B1).
Occupy, a seconda del numero delle batterie di alimentazione collegate, i seguenti collegamenti:
- Collegamento di una batteria di alimentazione: IBS_B2A (fig. 5 10, pagina 5)
- Collegamento di due batterie di alimentazione: IBS_B2A (fig. 5 10, pagina 5) e IBS_B2B (fig. 5 7, pagina 5)
- Collegamento di tre batterie di alimentazione: IBS_B2A (fig. 5 10, pagina 5), IBS_B2B (fig. 5 7, pagina 5) e IBS_B2C (fig. 5 9, pagina 5)
Connette il cavo di allacciamento e collegamento come segue:
Pos. in fig. 5, Denominazione Spiegazione pagina 5 e
1 OUT 1 Uscita commutabile 1 per utenza
2 OUT 3 Uscita commutabile 3 per utenze
2a: +12 V
2b: Massa
Collegamento per l'alimentazione di tensione
3a: +12 V
3b: Massa
4 Collegamento per inverter delleserieMSK,MSI,MSP
5 OUT 2 Uscita commutabile 2 per utenze
6 Collegamento per display
7 IBS_B2B Collegamento per batteria di alimentazione B
8 IBS_B1 Collegamento per batteria di avviamento
9 IBS_B2C Collegamento per batteria di alimentazione C
Pos. in fig. 5, Denominazione Spiegazione pagina 5 e
10 IBS_B2A Cl Bus Collegamento per batteria di alimentazione A, caricabatterie, altri dispositivi compatibili col Cl-Bus
Collegamento del sensore della batteria
NOTA
Il sensore della batteria necessita di una fase di riposto di circa 8 ore per la calibrazione.
Nella modalità di funzionamento "Barca" o "Camper",或者其他 alla batteria del motore, sono essere collegate le batterie delle utenze A, B e C.
Nella modalità di funzionamento "Barca" il collegamento della batteria IBS_B2C non è compreso nel calcolo cumulativo di corrente e tensione nella "Panorama Batterie di alimentazione". Di regola nel collegamento della batteria IBS_B2C dovrebbe essere inserito il sensore della batteria del propulsore per elica di prua.
Collegare il cavo di collegamento del sensore della batteria (fig. 1 6, pagina 3) al sensore della batteria (fig. 1 5, pagina 3).
Fissare il sensore della batteria al polo negativo della batteria.
Collegare il cavo blu del cavo di collegamento del sensore della batteria (fig. 1 6, pagina 3) al polo positivo della batteria (alimentazione di tensione).
Inserire il cavo rosso al corrispondente collegamento Cl-bus della scheda di collegamento (fig. 5 6-10, pagina 3) mediante il collegamento a spina bianco.
Collegamento di MPC01 alla tensione di alimentazione
Inserire l'estremità del capocorda del cavo rosso (fig. 10, pagina 3) sul contatto a sinistra del collegamento della tensione di alimentazione della scheda di collegamento (fig. 5 3a, pagina 5).
Collegare la massa del cavo rosso al polo positivo della batteria mediante un capocorda rotondo.
Inserire l'estremità del capocorda del cavo nero (fig. 1 9, pagin3) sul contatto a destra del collegamento della tensione di alimentazione della scheda di collegamento (fig. 5 3a, pagina 5).
Collegare l'occhiello del capocorda del cavo nero al polo negativo di una batteria (fig. 6 1, pagina 5) mediante il contatto di collegamento dell'utenza del sensore della batteria.
Collegamento dell'utenza al sensore della batteria
Collegare sempre il polo negativo delle utenze al collegamento della batteria del sensore (fig. 6 1, pagina 5) previsto a tale scopo.
8 U s o d i M P C 0
Come navigate nel menu
Per passare da un menu all'altro procedere come segue:
Rotare il pulsante di selezione (fig. 2, pagina 3), per sfogliare le pagine di menu o gli elementi contenuti in una pagina di menu.
Premere il pulsante di selezione per passare ai sottomenu o alla modalità di modifica.
Premere il pulsante di selezione finché non appeare il messaggio "Press to return", quindi premere il pulsante di selezione.
Si torna al "menu principale".

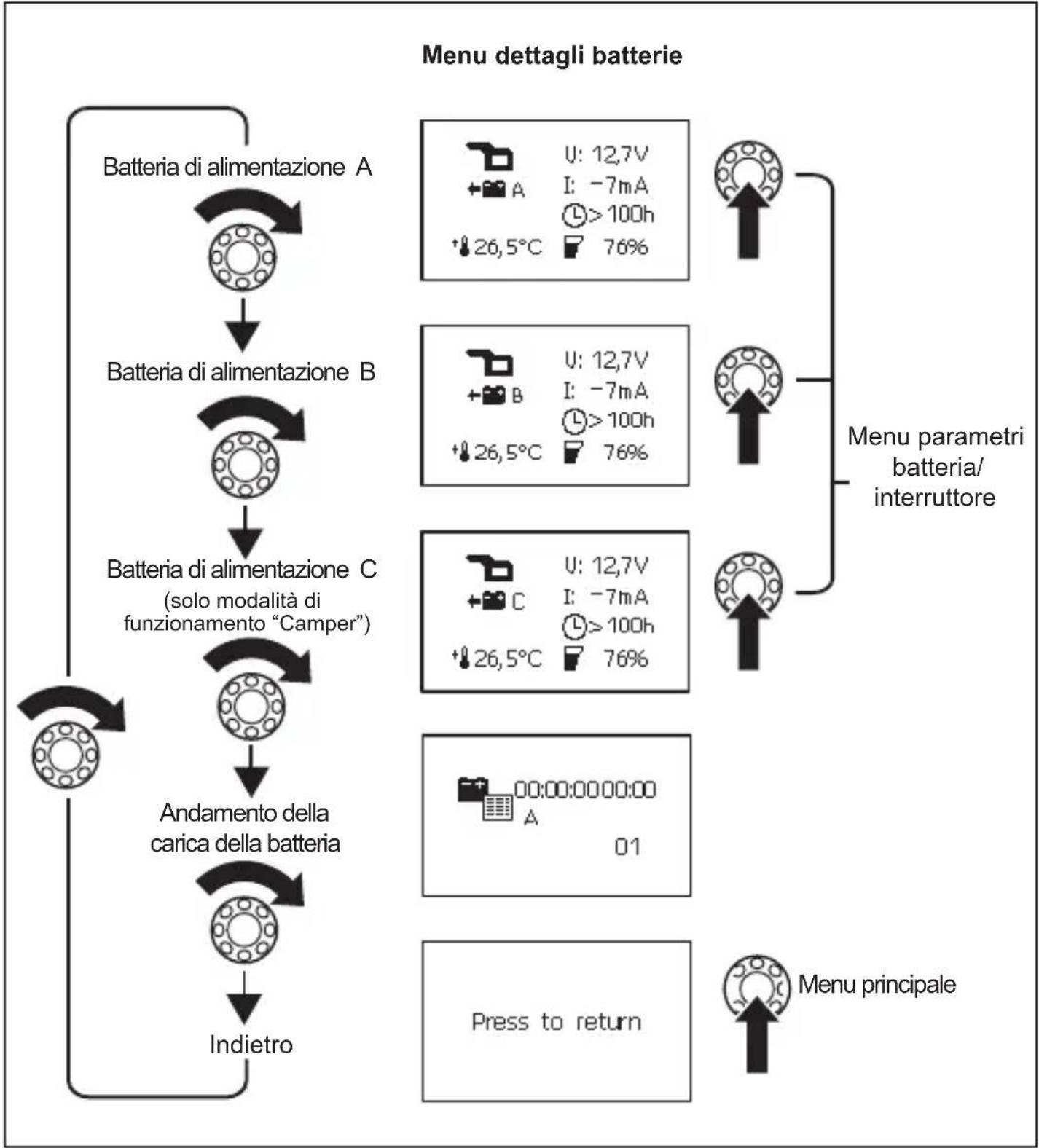

Le quattro figure seguenti molto come navigare nel menu:

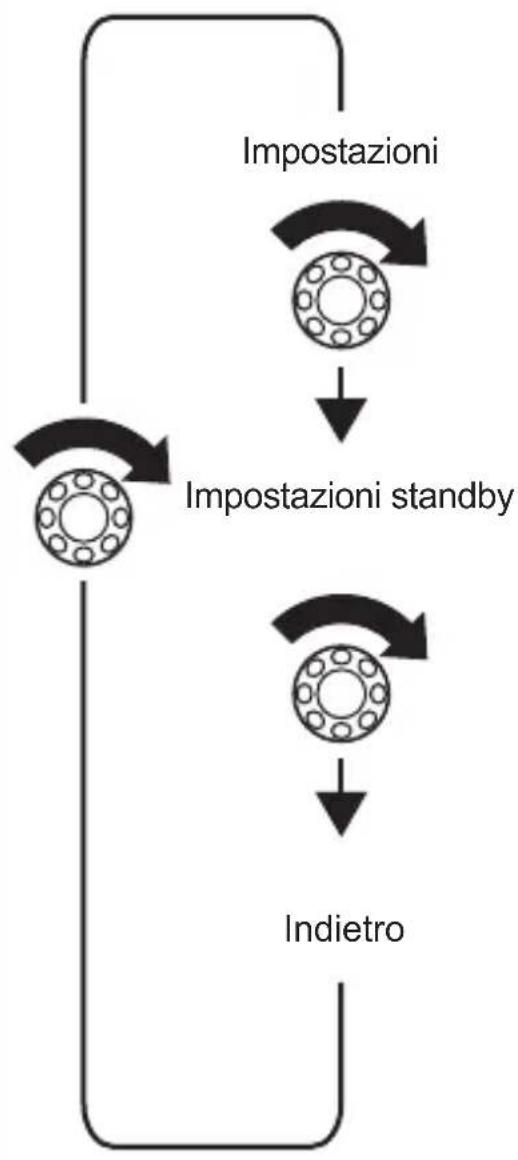

Menu impostazioni di sistema

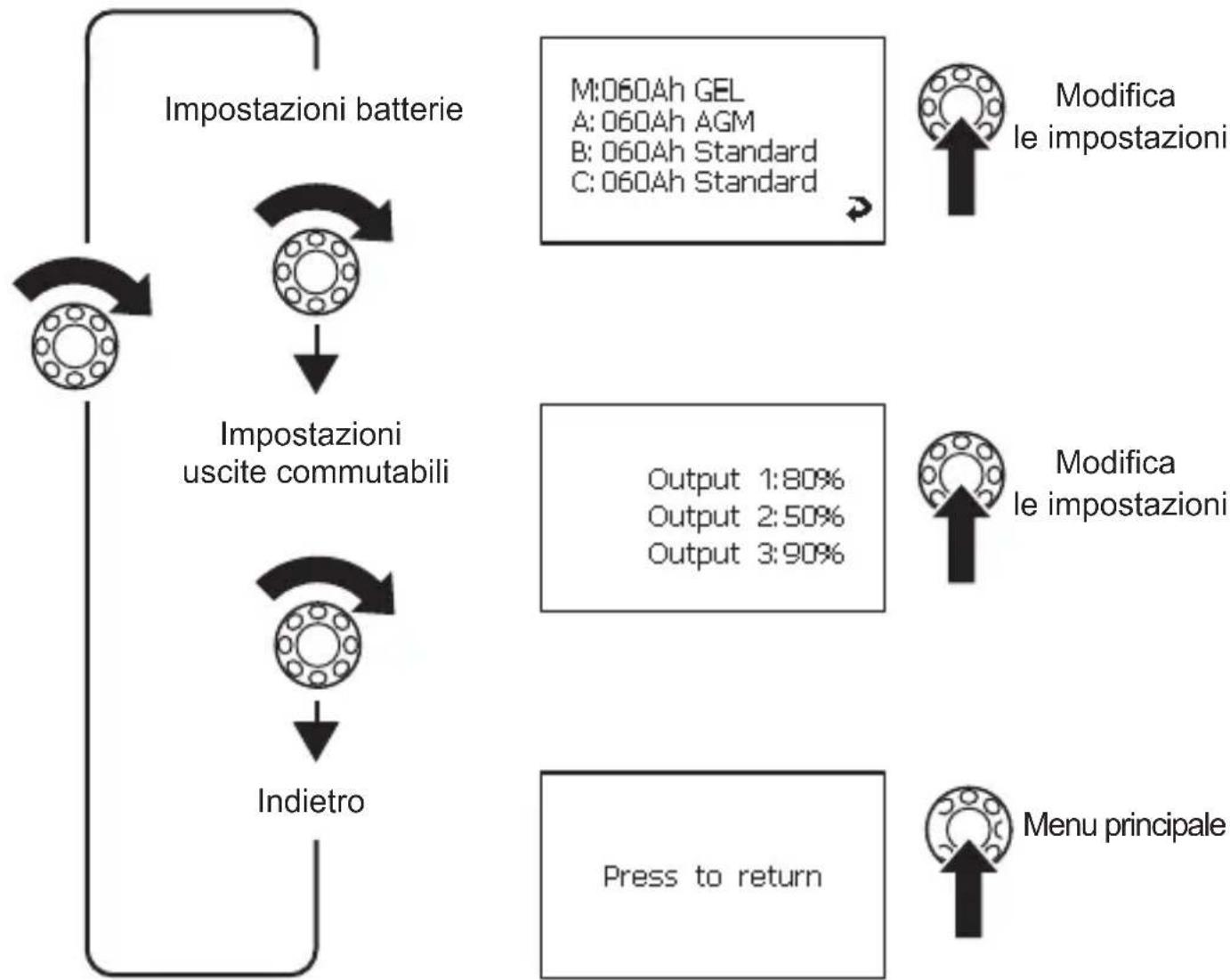

Menu parametri batteria/interruttore
Simboli sul display
Simbolo Spiegazione
| Batteria di avviamento camper | |
| Batteria di alimentazione camper | |
| Batteria di avviamento barca | |
| Batteria di alimentazione barca | |
| Simbolo Spiegazione | |
| La batteria viene caricata | |
| La batteria>vene scaricata dall'utenza collegata | |
| S Riepilogo di tutti i valori delle batterie | |
| A Batteria di alimentazione A | |
| B Batteria di alimentazione B | |
| C Batteria di alimentazione C | |
| M Batteria di avviamento | |
| U Tensione di esercizio | |
| I Valore positivo: la batteria>vene caricata Valore negativo: la batteria>vene scaricata | |
| Ventola inserita | |
| Caricabatterie 1 collegato | |
| Andamento della carica della batteria | |
| Se la batteria>vene caricata: tempo di carica rimanente Se la batteria>vene scaricata: tempo di utilizzo rimanente | |
| Capacità di carica in percentuale | |
| Temperatura della batteria. Viene visualizzato solamente nelle pagine del menu "Vista dettagliata" delle singole batterie. | |
| Data, ora, sveglia | |
| Sveglia, commutato | |
| Sveglia, spento |
9 Modifica valore
Premere il pulsante di selezione per modificare il valore.
Premere il pulsante di selezione per impostare il valore desiderato.
Per salvare il valore, premere il pulsante di selezione.
Quando i valori vengono modificati viene visualizzata una freccia (fig. 7 1, pagina 6).
Per evidenziare la freccia, premere il pulsante di selezione.
Per uscire alla modalità di impostazione, premere il pulsante di selezione.
Premere il pulsante di selezione finché non appeare il messaggio "Press to return", quindi premere il pulsante di selezione.
Si torna al "menu principale".
Modifica delle impostazioni di sistema
Per navigare fino alla pagina di menu "Impostazioni di sistema" (pagina 78), vedi capitolo "Come navigare nel menu" a pagina 76. Impostare i valori per:
- Data e ora
Sveglia
Premere il pulsante di selezione
Per accedere al parametro corrispondente ruotare il pulsante di selezione.
Premere il pulsante di selezione e impostare il valore desiderato ruotando il pulsante.
Confermare il valore impostato premendo il pulsante di selezione
Impostazione degli intervalli
Per navigare fino alla pagina di menu "Impostazioni standby" (pagina 78), vedi capitolo "Come navigare nel menu" a pagina 76.
Impostare l'intervallo secondo il quale viene molto automaticamente il menu principale (fig. 8 1, pagina 6) oppure avviene il passaggio di MPC01 alla modalità standby (fig. 8 2, pagina 4). è possibile scegliere fra i seguenti intervalli: 30 sec, 1 min, 2 min, 10 min.
Per impostare il valore desiderato, vedi capitolo "Modifica valore" a pagina 82.
Lettura valori delle batterie
Navigare fino alla pagina di menu relativà alla batteria desiderata, vedi capitolo "Come navigare nel menu" a pagina 76.
NOTA
Nella pagina di menu "Panorama baterie di alimentazione" viene molto il valore medio di tutte le batterie di alimentazione.
Modifica impostazioni delle batterie A, B, C
Per navigare forn al menu "Menu dettagli batterie" (pagina 79), vedi capitolo "Come navigare nel menu" a pagina 76.
Navigare fino alla pagina di menu relativa alla batteria desiderata.
Per giungere alla modalità di impostazione, premere il pulsante di selezione.
Per evidenziare il valore da modificare, premere il pulsante di selezioneImpostare il valore desiderato, vedi capitolo "Modifica valore" a pagina 82.
Programmazione delle uscite commutabili
È possibile definire i punti di commutazione per le uscite commutabili 1-3 sulla schedà di collegamento (fig. 5 1, 2, 5, pagina 5). Il valore impostato (10 % - 90 %) è la capacité complessiva di tutte le batterie collegate. Se il valore attuale della capacité complessiva è superiore al valore impostato, l'uscita corrispondente è commutata sulla massa. Se il valore attuale della capacité complessiva è inferiore al valore impostato, l'uscita viene staccata da massa.
Per navigare fino alla pagina di menu "Impostazioni uscite commutabili" (pagina 80), vedi capitolo "Come navigare nel menu" a pagina 76.
Per giungere alla modalità di impostazione, premere il pulsante di selezione.
Per evidenziare il valore da modificare, premere il pulsante di selezione.
Impostare il valore desiderato, vedi capitolo "Modifica valore" a pagina 82.
Lettura dettagli sul caricabatterie e modifica impostazioni
Per navigare fino alla pagina di menu "Caricabatterie" (pagina 77), vedi capitolo "Come navigare nel menu" a pagina 76.
Per giungere alla modalità di impostazione, premere il pulsante di selezione.
Per evidenziarilevalore da modificare,premere il pulsante di selezione.
Impostare il valore desiderato, vedi capitolo "Modifica valore" a pagina 82.
Lettura dettagli sull'inverter
Per navigare fino alla pagina di menu "Inverter" (pagina 77), vedi capitolo "Come navigare nel menu" a pagina 76.
Vista dell'andamento della carica della batteria
NOTA
Se la batteria viene scaricata fino a meno del 5% e quindi caricata fino ad altri il 95% , viene visualizzata una sola immissione.
La pagina del menu alla data e ora delle operazioni di carica e scarica delle batterie. Vengono memorizzate fino a 50 immissioni.
Per navigare fino alla pagina di menu "Andamento della carica della batteria" (pagina 79),vedi capitolo "Come navigare nel menu" a pagina 76.
10 Garanzia
Vale il termine di garanzia previsto alla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione o il disbrigo delle condizioni di garanzia è necessario inviare quanto segue:
- i componenti difettosi,
- una copia della fattura con la data di acquisto del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
11 Smaltimento
Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di ricericlaggio.
Quando il prodotto viene什么意思 fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
12 Specifiche tecniche
| PerfectControl MPC01 | |
| N. art.: 9102500041 | |
| Tensione di ingressso: 8 – 30 V--- | |
| Corrente assorbita: 150 mA in modalità di visualizzazione | 10 mA in modalità standby |
| Dimensioni display (L x H x P): | 130 x 115 x 6 mm |
| Dimensioni telaio di montaggio (L x H x P): | 150 x 136 x 16 mm |
| Omologazione: | CE |
- Contenuo
- Spiegazione dei symboli
- AVVERTENZA!
- ATTENZIONE!
- AVVISO!
- NOTA
- Indicazioni di sicurezza
- Dotazione
- Accessori
- Denominazione N. articolo
- Uso conforme alla destinazione
- Descrizione technique
- Funzionamento
- Elementi di visualizzazione e lavoro del display
- Collegamento e montaggio di MPC01
- Indicazioni sul montaggio
- Modifica della modalità di funzionamento
- Collegamento e montaggio del display
- Montaggio a parete (fig. 4 A, pagina 4)
- Montaggio all'interno parete (fig. 4 A, pagina 4)
- Connessione e montaggio sched per collegamento
- Collegamento del sensore della batteria
- Collegamento di MPC01 alla tensione di alimentazione
- Collegamento dell'utenza al sensore della batteria
- Come navigate nel menu
- Menu parametri batteria/interruttore
- Simboli sul display
- Modifica valore
- Modifica delle impostazioni di sistema
- Impostazione degli intervalli
- Lettura valori delle batterie
- Modifica impostazioni delle batterie A, B, C
- Programmazione delle uscite commutabili
- Lettura dettagli sul caricabatterie e modifica impostazioni
- Lettura dettagli sull'inverter
- Vista dell'andamento della carica della batteria
- Garanzia
- Smaltimento
- Specifiche tecniche
Marca : WAECO
Modello : PerfectControl MPC 01
Categoria : Sistema di gestione della batteria
