KÄYTTÖOHJE EY7460 PANASONIC

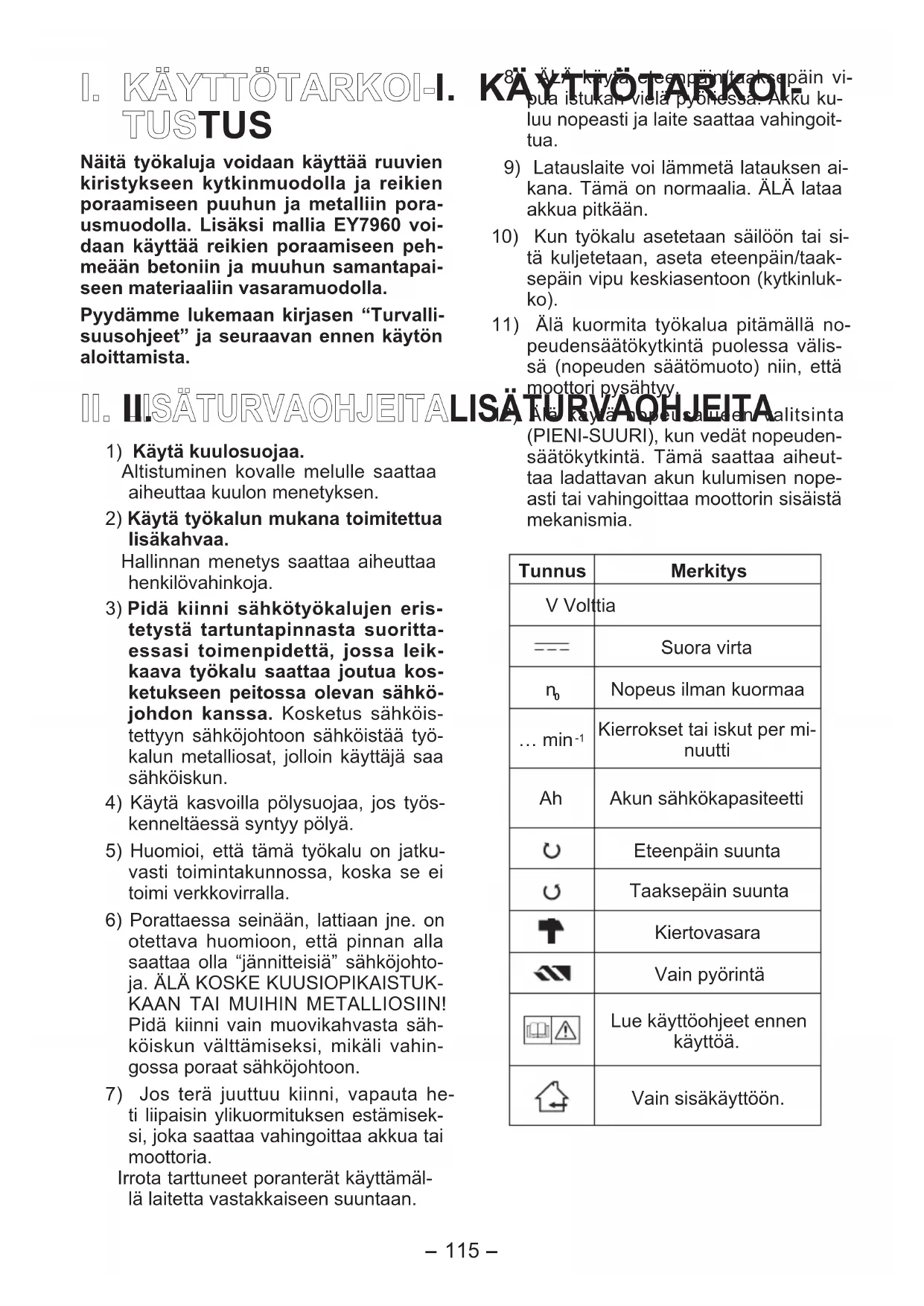

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Näitä työkaluja voidaan käyttää ruuvien kiristykseen kytkinmuodolla ja reikien poraamiseen puuhun ja metalliin porausmuodolla. Lisäksi mallia EY7960 voidaan käyttää reikien poraamiseen pehmeään betoniin ja muuhun samantapaiseen materiaaliin vasaramuodolla.

Pyydämme lukemaan kirjasen “Turvallisuusohjeet” ja seuraavan ennen käytön aloittamista.

1. ÄLÄ kyyta eeneppäin tuaksapäin vipua istukan vielä pyönessa. Akku kuluu nopeasti ja laite saattaa vahingoittua.

9) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään.
10) Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taaksepäin vipu keskiasentoon (kytkinlukko).
11) Älä kuormita työkalua pitämällä no-peudensäätökytkintä puolessa välis-sä (nopeuden säätömuoto) niin, että moottori pysähtyy.

1) Käytä kuulosuojaa.
Altistuminen kovalle melulle saattaa aiheuttaa kuulon menetyksen.
2) Käytä työkalun mukana toimitettua lisäkahvaa.
Hallinnan menetys saattaa aiheuttaa henkilövahinkoja.
3) Pidä kiinni sähkötyökalujen eristetystä tartuntapinnasta suorittaessasi toimenpidettä, jossa leikkaava työkalu saattaa joutua kosketukseen peitossa olevan sähköjohdon kanssa. Kosketus sähköistettyyn sähköjohtoon sähköistää työkalun metalliosat, jolloin käyttäjä saa sähköiskun.
4) Käytä kasvoilla pölysuojaa, jos työs-kenneltäessä syntyy pölyä.
5) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla.
6) Porattaessa seinään, lattiaan jne. on otettava huomioon, että pinnan alla saattaa olla "jännitteisiä" sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAISTUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon.
7) Jos terä juuttuu kiinni, vapauta heti liipaisin ylikuormituksen estämiseksi, joka saattaa vahingoittaa akkua tai moottoria.
Irrota tartuneet poranterät käyttämäl- lä laitetta vastakkaiseen suuntaan.

ATURVAQHJEITA Älä kyyä nopeusauen valitsinta (PIENI-SUURI), kun vedät nopeuden-säätökytkintä. Tämä saattaa aiheuttaa ladattavan akun kulumisen nopeasti tai vahingoittaa moottorin sisäistä mekanismia.

Tunnus	Merkitys
V Volttia
——	Suora virta
n_0	Nopeus ilman kuormaa
... min ^-1	Kierrokset tai iskut per mi-nuutti
Ah	Akun sähkökapasiteetti
∪	Eteenpäin suunta
∪	Taaksepäin suunta
↑	Kiertovasara
	Vain pyörintä
	Lue käyttöohjeet ennen käyttöä.
	Vain sisäkäyttöön.

⚠️ VAROITUS!

- Älä käytä muita kuin Panasonicin tähän ladattavaan tuotteeseen suunniteltuja akkusarjoja.

- Älä hävitä akkusarjaa polttamalla tai altista sitä suurelle kuumuudelle.

- Älä lyö nauloja akkusarjaan, altista sitä iskuille, pura sitä tai yritä muuntaa sitä.

- Älä anna metalliesineiden koske akkusarjan napoja.

- Älä kuljeta tai säilytä akkusarjaa sa-massa tilassa naulojen ja vastaavien metalliesineiden kanssa.

- Älä lataa akkusarjaa kuumassa tilassa esim. tulen äärellä tai suorassa auringtonvalossa. Muussa tapauksessa akku voi ylikuumentua, syttyä tuleen tai räjähtää.

- Käytä vain lataukseen tarkoitettua la-turia akkusarjan lataamiseen. Muussa tapauksessa akku voi vuotaa ylikuumentua tai räjähtää.

- Kun akku on irrotettu työkalusta tai la-turista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seuraukse-na on tulipalovaara.

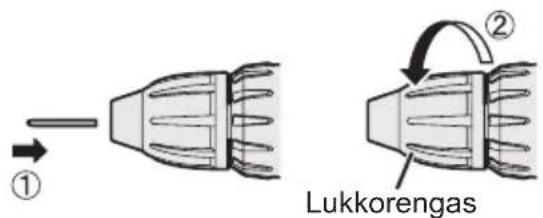

Terän kiinnittäminen tai irrot- taminen

HUOMAUTUS:

Kun kiinnität tai irrotat terän, irrota akku työkalusta tai aseta kytkin keskiasentoon (kytkinlukko).

Tässä työkalussa on pikaistukka.

1. Kiinnitys

Aseta terä paikalleen ja kiristä kääntämällä lukkorengasta myötäpäivään (edestä katsottuna), kunnes sen nak-sunta lakkaa.

① ② Lukkorengas

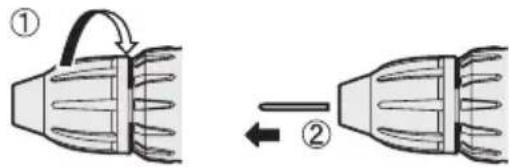

1. Irrottaminen

Käännä lukkorengasta vastapäivään (edestä katsottuna) ja irrota terä.

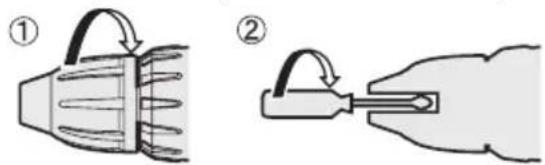

Jos kiinnityslaite on hyvin väljä, kiinnitä terä paikalleen ja ① avaa istukan kiinnikkeet kääntämällä lukkorengasta ja ② kiristä ruuvi (vasemmanpuoleinen ruuvi) ruuviavaimella kääntämällä sitä vastapäivään (edestä katsottuna).

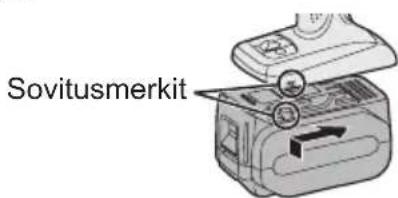

Akun kiinnittäminen tai irrot- taminen

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

- Siirrä akku paikalleen niin, että se lukkiutuu.

Sovitusmerkit

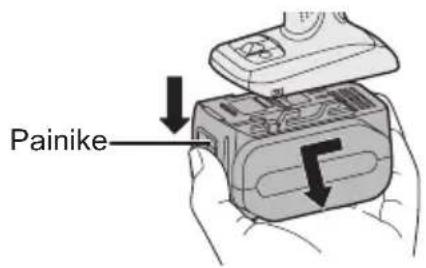

1. Akun irrottaminen:

Vapauta akku painamalla edessä olevaa painiketta.

Painike

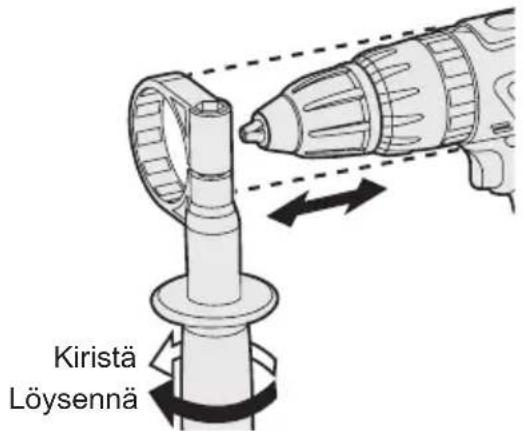

Tukikahva

Aseta tukikahva haluamaasi asentoon ja kiristä kädensija tiukasti.

Kiristä Löysennä

Ota kahva pois, kun asetat työkalun säilytyskoteloon.

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Eteenpäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua eteenpäin tapahtuvaa pyöri-mistä varten.
2. Paina liipaisinta kevyesti ja käynnistä pyörintä hitaasti.
3. Nopeus suurenee liipaisimen painovoiman mukaisesti, jotta ruuvien kirstys ja poraus käy tehokkaasti. Jarru toimii ja kiinnityslaite pysähtyy heti, kun liipaisin vapautetaan.

IV. TOIMINTAIV. TOIMINTA 4 Aseta vipu käytön jälkeen keskiasentoon (kytkalukko).

[Päärunko]

Kytkimen toiminta

1. Nopeus suurenee liipaisimen painovoiman mukaisesti. Kun työskentely aloitetaan, paina liipaisinta kevyesti, jotta pyörintä alkaa hitaasti.
2. Elektronista takaisinsyöttösäätäjää käytetään suuren vääntömomentin saamiseen pienillä nopeuksilla.
3. Jarru toimii, kun liipaisin vapautetaan ja moottori sammuu välittömästi.

HUOMAUTUS:

Kun jarru toimii, saattaa kuulua jarrutusääni. Se on normaalia.

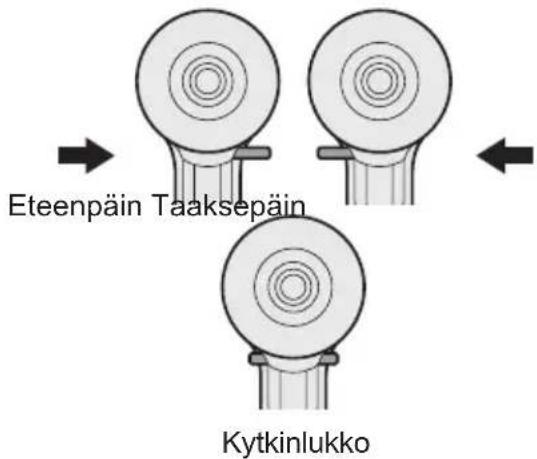

Toimintakytkimen ja eteen- päin/taaksepäin vivun toiminta

Eteenpäin Taaksepäin Kytkinlukko

1. Aseta vipu käytön jälkeen keskiasentoon (kytänlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyö- rimistä varten. Varmista pyörimissuunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu käynnistyy hitaasti.
3. Aseta vipu käytön jälkeen takaisin keskiasentoon (kytkinlukko).

Kytkimen vääntömomentin säätö

Säädä vääntömomentti johonkin 18 kytkimen asennosta tai asentoon “ ⏱ ” (EY7460).

Säädä vääntömomentti johonkin 18 kyt-kimen asennosta tai asentoon “ ^2 ”, “ ^7 ” (EY7960).

HUOMAUTUS:

Lopeta aina työkalun käyttö ja irrota se työstökappaleesta, kun valitset iskumuodon porausmuodolta tai kun vaihdat porausmuodolle iskumuodolta pyörittämällä kytkimen kahvaa.

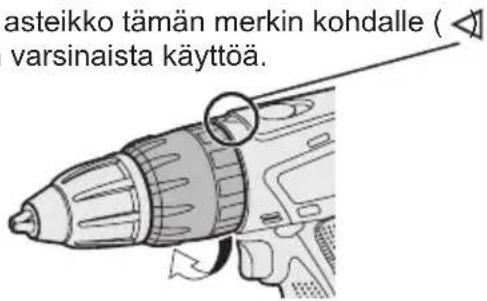

TÄRKEÄ HUOMAUTUS:

Aseta asteikko tämän merkin kohdalle ( ennen varsinaista käyttöä.

asteikko tämän merkin kohdalle ( varsinaista käyttöä.

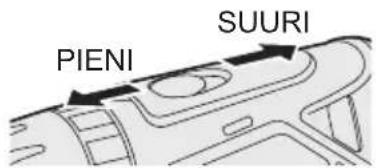

Nopeuden valinta

Valitse pieni tai suuri nopeus käytön mukaisesti.

PIENI SUURI

Mitä voimakkaammin nopeuden säätökyt- kintä painetaan, sitä suurempi nopeus.

TÄRKEÄ HUOMAUTUS:

- Tarkista nopeusalueen valitsin ennen käyttöä.

- Käytä laitetta pienellä nopeudella, kun tarvitaan suurta vääntömomenttia. (Jos käytetään suurta nopeutta suurta vääntömomenttia tarvittaessa, moottori saattaa rikkoutua.)

- Älä käytä nopeusalueen valitsinta (PIENI-SUURI), kun painat nopeudensäätökytkintä. Tämä saattaa aiheuttaa ladattavan akun kulumisen nopeasti tai vahingoittaa moottorin sisäistä mekanismia.

* Katso tekniset tiedot kohdasta "SUU-RIMMAT SUOSITELLUT KAPASI-TEETIT".

TÄRKEÄ HUOMAUTUS:

- Jotta työkalun pinnan liiallinen kuumeneminen saadaan estettyä, älä käytä työkalua jatkuvasti kahdella tai useammalla akulla. Työkalun on saatava jäähtyä ennen akun vaihtamista.

- Älä tuki sivuilla olevia ilmanvaihtoaukkoja käytön aikana. Jos aukot tu-kitaan, laitteen toimintakyky heikke-nee ja seurauksena saattaa olla epä-kuntoon meneminen.

- ÄLÄ kuormita työkalua (moottoria). Laite saattaa vahingoittua.

- Käytä työkalua niin, että ilmanvaihto-aukoista tuleva ilma ei kohdistu suoraan iholle. Saatat saada palovammoja.

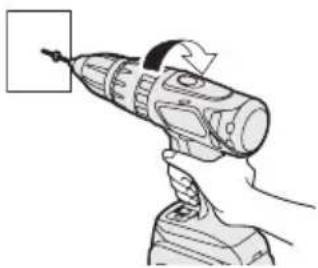

Terän lukitus

1. Kun liipaisin ei ole kytkeytynyt ja ruuviavaimen terä on lukittu paikalleen, työkalua voidaan käyttää manuaalisena ruuviavaimena (40 N·m, 408 kg-cm, 353 in-lbs saakka).

Kiinnityslaitteessa on hieman väljyyttä, mutta se on normaalia.

1. Tämä toiminto on kätevä sellaisten ruuvien kiristykseen, jotka tarvitsevat suuremman vääntömomentin kuin ruuvinvääntimen suurin vääntömomentti (asento 2 kytkimessä), ruuvin kireyden tarkistamiseen tai erittäin tiukan ruuvin irrotukseen.

Vedä ennen LED-valon käyttöä virtakytkintä kerran. Paina 📁 LED-valon painiketta.

Valo palaa erittäin pienellä jännitteellä eikä heikennä työkalun toimintaa käytön aikana eikä vaikuta akun kapasiteettiin.

TÄRKEÄ HUOMAUTUS:

- Yhdysrakenteinen LED-valo on suunniteltu pienen työskentelyalueen tilapäiseen valaisuun.

• Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.
• LED-valo sammuu, jos työkalua ei ole käytetty 5 minuuttiin.

Tärkeä huomautus : ÄLÄ KATSO SÄ-TEESEEN.

Muiden kuin tässä kuvattujen säätimi- en tai säätöjen käyttö tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle.

(2) Ylikuumenemisen varoitusvalo

Sammu- nut (normaali toiminta)

Valaistu: Kuumentu-nut liikaa (moottori)

Vilkkuu: Kuumentu-nut liikaa (akku)

Osoittaa, että toiminta on py-säytetty johtuen moottorin tai akun liiallisesta kuumenemi-sesta.

Moottorin tai akun suojaamiseksi ota huomion seuraavat seikat, kun suoritat tätä toimenpidettä.

• Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta. Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.
• Jos ylikuumenemisen suojatoiminto käynnistyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Työkalu on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut.
• Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.
• Jos työkalua käytetään jatkuvasti raskaasti kuormitetussa tilassa tai jos sitä käytetään kuumassa ympäristössä (esim. kesähelteellä), ylikuumenemisen suojatoiminto saattaa käynnistyä usein.
• Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.

(3) Akun alhaisen jännitteen varoi- tusvalo

Sammunut (normaali toi-minta)

Vilkkuu (Ei varausta) Akun suojatoiminto käynnistynyt

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda akku välittömästi.

[Akku]

Akun oikea käyttö Li-ioniakku (EY9L60)

• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön jälkeen lataamatta sitä.
• Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.
  Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saat- tavat heikentää akun käyttöikää.
• Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvi- en tai muiden pienten metalliesinei- den lähettyviltä, jotka saattavat aihe- uttaa liitännän liittimestä toiseen.
  Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.
• Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.

- Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspistee-seen, jos sellainen on maassasi.

[Akkulaturi]

Lataus

Yleisiä huomautuksia koskien Li-ioni akkuja

- Jos akun lämpötila laskee alle -10^ (14°F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.

Yleisiä huomautuksia koskien Li-ioni/Ni-MH/Ni-Cd akkuja

- Käyttöympäristö: 0°C (32°F) -40°C (104°F).

Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.

- Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta

- Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.

- Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:

- Älä käytä moottorin generaattoria virtalähteenä.

- Älä peitä laturin tai akkuyksikön tuuletusaukkoja.

- Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkees- sä. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

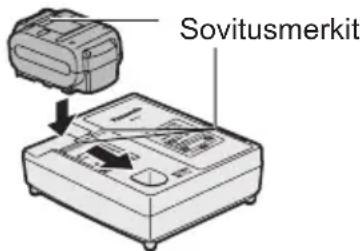

1. Paina akku riittävän syvälle latauslaitteeseen.

2. Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.

3. Siirrä eteenpäin nuolen osoittamaan suuntaan.

Sovitusmerkit

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkai-see latauksen automaattisesti estäen ylilatautumisen.

- Latausta ei tapahdu, jos akku on lii-an lämmin. Oranssi valmiusvalo syt-tyy ja palaa siihen asti, kunnes akku jäähtyy.

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.

2. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

3. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Jos virran merkkivalo ei syty välittömästi sen jälkeen, kun laturi on kyt-ketty pistorasiaan tai jos latauslamp-pu ei vilku nopeasti vihreänä normaal-lin latausajan jälkeen, pyydä neuvoa valtuutetulta huoltokeskukselta.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.
3. Poista akku pitäessäsi akun vapautuspainiketta ylhäällä.

Akun vapau- tuspainike

Ni-MH/Ni-Cd akku

HUOMAUTUS:

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkai-see latauksen automaattisesti estäen ylilatautumisen.

- Latausta ei tapahdu, jos akku on lii-an lämmin. Oranssi valmiusvalo syt-tyy ja palaa siihen asti, kunnes akku jäähtyy.

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
2. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos latauslamppu ei vilku nopeasti vihreänä normaalin la-tausajan kuluttua, pyydä neuvoa val-tuutetulta huoltokeskukselta.
3. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

LAMPUN MERKINNÄT

Palaa vihreänä

Laturi on kytketty verkkoon.

Valmis lataukseen.

Vilkkuu nopeasti vihreänä

Lataus on valmis. (Täysi lataus)

Vilkkuu vihreänä

Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li-ion.)

Palaa vihreänä

Lataa parhaillaan.

Palaa oranssina

Akku on viileä.

Akku latautuu hitaasti akun kuormituksen vähentämiseksi. (Vain Li-ion.)

Vilkkuu oranssina

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Jos akun lämpötila on -10°C astetta tai vähemmän, lataus-lamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee. (Vain Li-ion.)

Lataustilan lamppu

Vasen: vihreä Oikea: oranssi näkyy.

Sekä oranssi että vihreä vilkkuvat nopeasti

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Cd

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

V. HUOLTOV. HUOLTO

Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

VI. VARUSTEETVI. VARUSTEET

Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.

VII. LIITEVII. LIITE

SUURIMMAT SUOSITELLUT KAPASITEETIT

Malli EY7460 EY7960
Ruuvaus	Koneruuvi M8
	Puuruuvi ø 10 mm	(3/8")
	Itseporautuva ruuvi	ø 6 mm (15/64")
Poraus	Puu ø 38 mm (1-1/2")
	Metalli ø 13 mm (1/2")
	Muuraustyöhön ---	13 mm (1/2")

Malli EY7460 EY7960
Moottorin jännite		Tasavirta 21,6 V
Nopeus ilman kuormaa	Pieni 100 – 400 min-1(kierrosta minuutissa)
	Suuri	350 – 1500 min-1(kierrosta minuutissa)
Iskumäärä per mi-nuutti	Pieni	---	180 – 7200 min-1(bpm)
	Suuri	---	6300 – 27000 min-1(bpm)
Kiinnityslaitteen kapasiteetti		ø 1,5 mm – ø 13 mm (1/16" – 1/2")
Kytkimen vääntömomentti		Noin 1,0 N·m (10 kgf-cm, 8,8 in-lbs) – 6,9 N·m (70 kgf-cm, 61 in-lbs)
Kokonaispituus		232 mm (9-1/8")	245 mm (9-5/8")
Paino (akku mukaan luettuna: EY9L60)		2,45 kg (5,39 lbs)	2,55 kg (5,61 lbs)

AKKUPAKETTI

Malli EY9L60
Akun säilytys Li-ioniakku
Akun jännite Tasavirta 21,6 V (3,6 V × 6 kennoa)
Kapasiteetti 3 Ah

AKKULATURI

Malli EY0L80
Teho Katso laturin pohjassa olevaa arvokilpeä.
Paino	0,95 kg (2,1 lbs)

[Li-ioniakku]

Latausaika 3	Ah	14,4 V 21,6 V 28,8 V
		EY9L40Käytettävissä: 35 min.Täysi: 50 min.	EY9L60Käytettävissä: 45 min.Täysi: 60 min.	EY9L80Käytettävissä: 55 min.Täysi: 70 min.

[Ni-MH/Ni-Cd akku]

Latausaika		7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
	1,2 Ah	EY9065 EY9066	EY9080 EY9086	EY9001 EY9006
		20 min.
	1,7 Ah		EY9180 EY9182	EY9101 EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106 EY9107 EY9108	EY9136		EY9116 EY9117
		30 min.					60 min.
	3 Ah			EY9200 EY9230 EY9210 45 min. 90 min.
	3,5 Ah			EY9201 EY9231 EY9251 55 min. 65 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

I. ПРИМЕНЕНИЕ
