| Tuotetyyppi | Pyörän mittari (tietokone) |
| Merkki | Bosch |
| Malli | Intuvia Active Line |
| Paino | Noin 0,15 kg |
| Sisäinen akku | Li-ion 3,7 V, 240 mAh |
| Suojausluokka | IP54 (pölyn- ja roiskevedenpitävä) |
| Käyttölämpötila | -5 °C ... +40 °C |
| Säilytyslämpötila | -10 °C ... +50 °C |
| Latauslämpötila | 0 °C ... +40 °C |
| USB-latausvirta max. | 500 mA |
| USB-latausjännite | 5 V |
| Näyttö | LCD-näyttö teksteillä ja kuvakkeilla |
| Päätoiminnot | Nopeuden, matkan, toimintasäteen, avustustason, valaistuksen, työntöavustuksen, eShift (valinnaiset) näyttö |
| Avustustasot | OFF, ECO, TOUR, SPORT, TURBO |
| Virransyöttö | Sisäisestä akusta tai pyörän akkuun kytketyn pidikkeen kautta |
| Lataus | Pidikkeen (pyörän akku) tai USB-portin (micro-USB) kautta |
| Asennus | Ohjaustankoon kiinnitettävä pidike, irrotettava pysäytysmekanismilla |
| Huolto ja puhdistus | Puhdista pehmeällä, hieman kostealla liinalla, ilman puhdistusaineita |
| Turvallisuus | Älä käytä kahvana, älä anna häiritä, lue varoitukset |
| Varaosat ja korjattavuus | Ota yhteyttä valtuutettuun Bosch-jälleenmyyjään korjauksia varten |
| Yleiset tiedot | Bosch eBike -järjestelmä, yhteensopiva eShiftin (NuVinci, SRAM, Shimano) kanssa |
Usein kysytyt kysymykset - Intuvia Active Line BOSCH
Käyttäjien kysymyksiä aiheesta Intuvia Active Line BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Mittari PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Intuvia Active Line - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Intuvia Active Line merkiltä BOSCH.

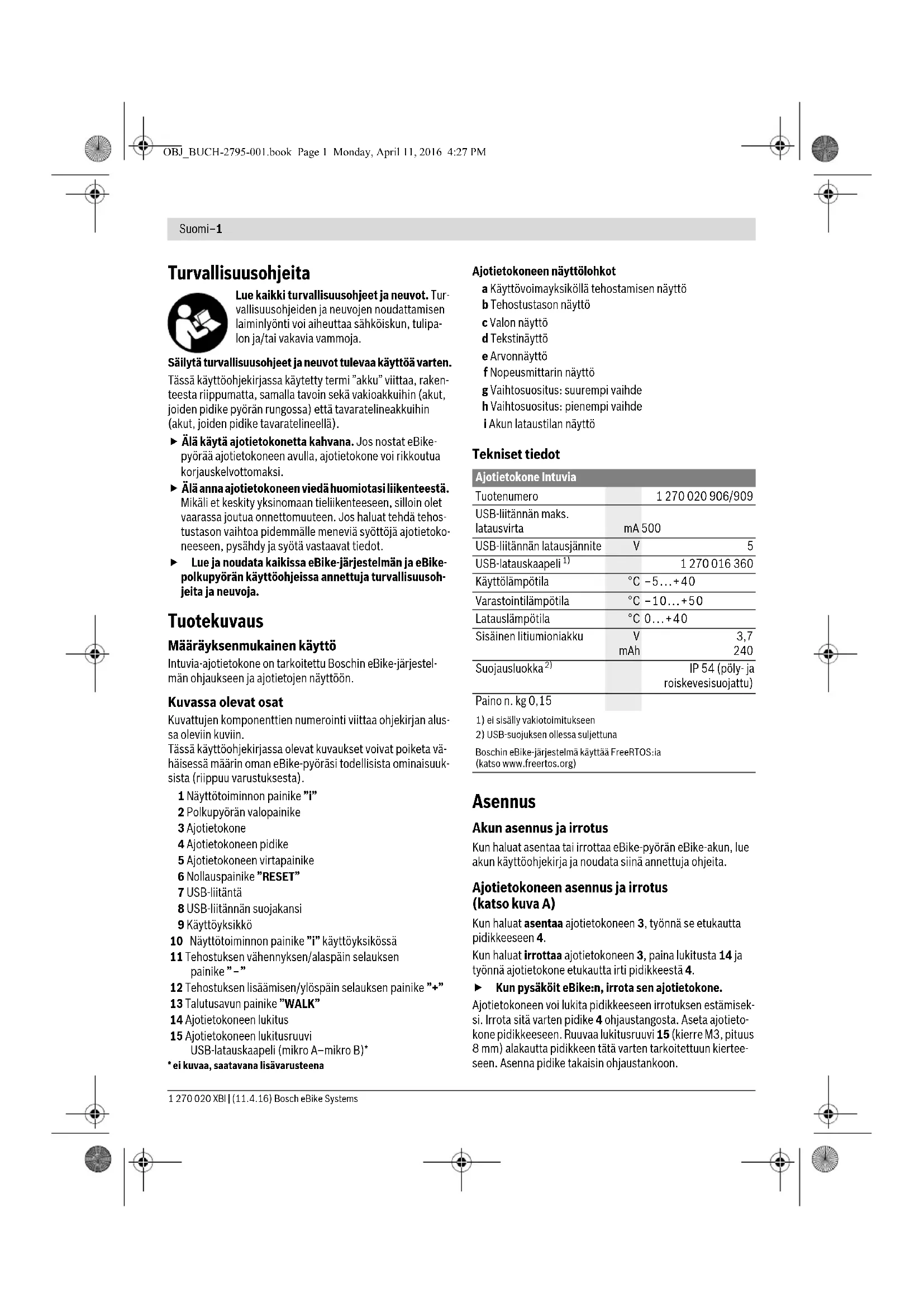

KÄYTTÖOHJE Intuvia Active Line BOSCH
Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen noudattamisen laiminyonti voi aiheuttaa sahkoiskun, tulipalon ja/taivakavia vammoja.
Sälytā turvallisuusohjeet ja neuvot tulevaa käytöä varten.
Tässä käytöohjekirjassa käytety termi "akku" viittaa, raken- teesta riippumatta, samalla tavoin sekä vakioakkuihin (akut, joiden pidike pyörän rungossa) etta tavaratelineakkuihin (akut, joiden pidike tavaratelineellä).
Alä käytä ajotietokonetta kahvana. Jos dostat eBikepyörää ajotietokoneen avulla, ajotietokone voi rikkoutua korjauskelvottomaksi.
Ala annajotietokoneen vieda huomiotasi likenteest. Mikali et keskity yksinomaan tieliikenteeseen, silloin olet waarassa joutua onnettomuiteen. Jos haluat tehd a tehostustason vaihtoa pidemmalme nenevi syottja ajotietokoneeseen, pysahdy ja syota vastaavat tiedot.
Lue ja noudata kaikissa eBike-järestelmän ja eBikepolkupyörän käytöhjeissa annettuja turvallisuusohjeita ja nuvoja.
Tuotekuvaus
Märäyksenmukainen käytö
Intuvia-ajotietokone on tarkoitettu Boschin eBike-jarjestelman ohjauseen ja ajotietoen nayttoen.
Kuvassa olevat osat
Kuvattujen komponenttien numerointi viittaa ohjekirjan alussa olevin kuvin.
Tassä käytöohjekirjassa olevat kuvaukset voivat poiketa vahüssa märin Oman eBike-pyörasi todellisista ominaisuksista (riippuu varustuksesta).
1 Näytötoiminnon painike"i"
2 Polkupyörän valopainike
3 Ajotietokone
4 Ajotietokoneen pidike
5 Ajotietokoneen virtapainike
6 Nollauspainike "RESET"
7 USB-liiāntà
8 USB-liitannnan suojakansi
9 Kayttoyksikko
10 Näytötoiminnon painike "i" käytöyksikössä
11 Tehostuksen vahennyksen/ alaspain selauksen painike"-"
12 Tehostuksen lisäamisen/ylöspän seleauksen painike "+"
13 Talutusavun painike "WALK"
14 Ajotietokoneen lukitus
15 Ajotietokoneen lukitusruvi USB-latauskaapeli (mikro A-mikro B)
e i kuvaa, saatavana lisāvarusteena
Ajotietokoneen näytölohkat
a Kayttvoimayksikoll tehostamisen naytto
b Tehostustason naytto
c Valon naytto
d Tekstinäytö
e Arvonnaytto
f Nopeusmittarin naytto
g Vaihtosuositus: suurempi vaihde
h Vaihtosuositus: pienempi vaihde
i Akun lataustilan naytto
Tekniset tiedot
| Ajotietokone Intuvia | |
| Tuotenumero | 1 270 020 906/909 |
| USB-liitännän maks. latausvirta | mA 500 |
| USB-liitännän latausjännite | V 5 |
| USB-latauskaapeli1) | 1 270 016 360 |
| Käytölämpötila | °C -5...+40 |
| Varastointilämpötila | °C -10...+50 |
| Latauslämpötila | °C 0...+40 |
| Sisäinen litiumioniakku | V 3,7 |
| mAh 240 | |
| Sujoausluokka2) | IP 54 (poly-ja roiskevesisuojattu) |
Painon.kg0,15
1) ei sisiyy vakiotoimitukseen
2) USB-suojuksen ollessa suljettuna
Boschin eBike-järestelma käyttaa FreeRTOS:ia
(katso www.freertos.org)
Asennus
Akun asennus ja irrotus
Kun haluat asentaa tai irrottaa eBike-pyorän eBike-akun, lue akun kaytttohjekirja ja noudata siina annettuja ohjeita.
Ajotietokoneen asennus ja irrotus (katso kuva A)
Kun haluat asentaa ajotietokoneen 3, tyonnse etukautta pidikkeseen 4.
Kun haluat irrottaa ajotietokoneen 3, paina lukitusta 14 ja tyonna ajotietokone etukautta irti pidikkeesta 4.
Kun pysaköit eBike:n, irrota sen ajotietokone.
Ajotietokoneen voi lukita pidikkeseen irrotuksen estamiseksi. Irrota sita varten pidike 4 ohjaustangosta. Aseta ajotietokone pidikkeseen. Ruuvaa lukitusruvu 15 (kierre M3, pituus 8mm ) alakautta pidikken tata varten tarkoitettuun kierteseen. Asenna pidike takaisin ohjaustankoon.
Suomi-2
Käytto
Käyttoönonto
Edellytykset
eBike-järjestelmä voidaan aktivoida vain seuraavien edelly-tysten täyttyessä:
- Riittävasti ladatu akku on asennetttu paikalleen (katso akun kayttöohjeet).
-Ajotietokone on asennettu oikein pidikkeeseen (katso "Ajotietokoneen asennus ja irrotus", sivu Suomi-1). - Ajonopeusanturi on liitetyo iokein paikalleen (katso kayttoyksikon kaytttohjeet).
eBike-järjestelmän kännistys ja pysäytys
eBike-järestelman käynnistykseen sinulla on seuraavat mahdollisuudet:
-Jos ajotietokone on jo pidikkeeesen asetuksen yhtydessa palla, eBike-jarestelmkytkeytyy automaatisesti paalle.
Paina ajotietokone ja eBike-akku asennettuina lyhyesti yhden kerran ajotietokoneen virtapainiketta 5.
-Paina ajotietokone asennettuna eBike-akun virtapainiketta (katso akun kayttoohjeet).
Moottori aktivoituu heti kun alat polkea polkimilla (paitsi talutusavan toiminnossa tai tehistutasossa"OFF").Moottori-teho märäytyy ajotietokoneeseen saadetysta tehistutasosta. Heti kun aktivoit järistelmän, naytöön tuleh hetkeksi
Heti kun normalikaytossa lopetat paineen polkimelta tai heti, kun olet saavuttanut nopeuden 25 / 45km / h ,eBike-kayttolaite kytkee tehostuksen pois paalta. Kakyttolaite aktivoituu uudel-leen heti, kun painat poljinta ja nopeus on alle 25 / 45km / h
eBike-jarjestelmn pysayttamiseen sinulla on seuraavat mahdollisuudet:
-Paina ajotietokoneen virtapainiketta 5.
- Kytke eBike-akku pois pälä t sen virtapainikkeesta (katso akun kaytöohjeet).
-Ota ajotietokone pois pidikkeestä.
Jos eBike: a ei likuteta noin 10 minuutttiin, eika mita anajotietokoneen painiketta paineta, eBike-jarjestelmä kytkeytyy automaattisesti pois pälta energian saastamiseksi.
eShift(valnnainen)
eShift-toimnon avulla eBike-jarkestelmaan yhdistetaan automaattisia vaihteenvahtotoimintoja. Ajajan parhaan mahdollisen turvallisuunden takaamiseksi toimintonaytot ja perusasetusvalikko on mukautettu toimintoa"eShift" varten.
eShift, jossa NuVinci H|Sync
Esimäritetyn halutun poljentataajuuden perusteella kyseessä olevalle nopeudelle asetetaan automaattisesti optimailen vaihde. Manuaalisessa tilassa voidaan valita useampien vaihteiden välità.
Käytötavassa "NuVinci Cadence" (NuVinci poljentataa-juus) voit lisä tai vahentä käytöyksön painikkeilla" - tai ^* haluamaasi poljentataajuutta. Kun pidät painikkeita
"-" tai "+" painettuna, poljentataajuus kasvaa tai vahenee viiden pykalan askelin. Haluamasi poljentataajuus ilmoitetaan naytolla.
Käytötavassa "NuVinci Gear" (NuVinci vaihde) voit vaihtaa käytöyksikön painikkeilla"-"tai"+vaihteita. Kulloinkin kytketty vaihde ilmoitetaan naytolla.
SRAM DD3 Pulsen napavaihe toimii nopeuden mukaan. Si-na kytketaan ketjuvaihteen valitusa vaihteesta riippumatta automaattisesti yksi napavaihteen kolmesta vaihteesta
Gear: Auto" (automaatinen vaihteen valinta).
Napavaihteen jokaisen vaihteenvaihdon yhteydessä kytketty vaihe ilmoitetaan hetken aikaa näytöllä.
Kun eBike pysaytetaan yli 10 km/h nopeudesta, järjestelma voi kytkea automaattisesti asetettuna olevan "Start gear" (kännistysvaihde)-vailteen pälle. "Start gear" (kännistysvaihde) voidaan asettaa perusasetusvalikossa (katso "Pe russiaatönen näytö/sovitus", sivu Suomi-5).
Käytötavassa "Gear" (vaihde) voit vaihtaa käytöyksikön painikkeilla " -" tai +" vaihteita. Kulloinkin kytketty vaihde ilmoitetaan naytollä.
Myös manuailissessa tilassa "Gear" (vaihde) järjestelmä voi kytkeytyä asetetulle "Start gear" (kaynnistysvaihde)-vaïhteelle.
Koska käytövoimayksikko tunnistaa vailteenvaihdon ja vähentä siki lyhyeksi ajaksi moottorin tehistusta, vaihdetta voidaan vailtaa koska tahansa myös kuormituksen yhteydesä tai mäessä.
eShift, jossa Shimano Di2
Shimano eShiftissä vaihteiden vaihto tehdäan Shimano-ohjausvivulla.
Napavaihteen jokaisen vaihteenuvaihdon yhteydessa kytketty vaihe ilmoitetaan hetken aikaa naytollä.
Koska käytövoimayksikko tunnistaa vailteenvaihdon ja va hentäa siksi lyhyeksi ajaksi moottorin tehistusta, vaihdetta voidaan vailtaa koska tanansa myös kuormituksen yhteydesä tai maessä.
Kun eBike pysaytetaan yli 10 km/h nopeudesta, järjestelma voi kytkea automaattisesti asetettuna olevan "Start gear" (käynnistysvaihde)-vaivteen pälle. "Start gear" (käynnistysvaihde) voidaan asettaa perusasetusvalikossa (katso "Pereussaöjen naytö/sovitus", sivu Suomi-5).
Ajotietokoneen näytö ja asetukset
Ajotietokoneen virransyöttö
Kun ajotietokone on pidikkeessän 4, riittavasti ladattu akku on asennettu eBike-pyöraan ja eBike-jarjestelmä on kyketty paälle, silsoin ajotietokone saa sahkövirtaa eBike-pyörän akulta.
Jos ajotietokone otetaan pois pidikkeesta 4, siloin virran-syotttopahtuu sisiestä akusta. Jos sisaisen akun varauti-la on ajotietokoneen paallekykennn yhteydessa heikko,
Suomi-3
tekstinäytöön d tuee 3 sekunniki ilmoitus "Attach to bike" (yhdistä polkupyörän). Sen jälleen ajotietokone kytkeytyy jälleen pois pälta.
Sisäisen akun lataamiseksi aseta ajotietokone jälleen pidikkee seen 4 (kun akku on asennettu eBike-pyöraan). Kytke eBike-akku paälle sen virtapainikkeesta (katso akun käyttoohjeet).
Voit ladata ajotietokoneen myos USB-liitannan valityksella. Avaa sita varten suojakansi 8. Yhdista ajotietokoneen USB-kosketin 7 sopivan USB-johdon valityksell a tavanomaiseen USB-latauslaitteeseen tai tietokoneen USB-liitantaan (5 V latausjannite; maks. 500 mA latausvirta). Ajotietokoneen tekstinayttoon d tulee ilmoitus "USB connected" (liitetty USB-liitantaan).
Ajotietokoneen pälle-/poiskytkenta
Ajointokone kytketaan palle painamalla lyhyesti virtapainiketta 5. Ajotietokone voidaan (kun sisaisessa akussa riittavasti virtaa) kytkea palle myos siloin, kun se ei ole paikallaan pidikkeessa.
Ajotietokone kytketaan pois pälta painamalla virtapaini-ketta 5.
Jos ajotietokone ei ole paikallaan pidikkeessa, se sommu energian sastamiseksi automaattisesti 1 minuutin kuluttua, mikali mitaan painiketta ei paineta.
Jos jat eBike-pyorän seiomaan useammaksi viikoksi, ota ajotietokone bois pidikkeestän. Salyta ajotietokonetta kuivassa ymparistossa huoneenlampotilassa. Lataa ajotietokoneen akku sannollisesti.
Akun lataustilan naytto
Akun lataustilan nyttio ilmoittaa eBike-akun lataustilan, ei ajotietokoneen sisaisen akun lataustilaa.eBike-akun lataustila voidaan katsoa myos akun omista LED-valoista.
Näytössä jokainen akkutunnuksen palkki vastaa noin 20% kapasiteetista:
1
eBike-akku on ladattu aivan tayteen.
1
Akun varausilan nayton LEDit sammuvat. Akun kasiteetti moottorilla tehostamiseen on kaytetyloppuun ja tehostus kytketyty pehmeasti pois paalta. Jaljellva oleva kasiteetti jaa valojen ja ajoietokoneen kayttoon, naytto alkaa vilkua.eBike-akun kasiteetti riitttaa polkupyoran valoille viela noin 2 tunniki. Muita sahkonkuluttajia (esim. automaativaihteisto, ulkoisten laitteiden lataus USB-liitannast) ei huomioida tass yhteydessa.
Jos ajotietokone otetaan pois pidikkeesta 4, viemeisin akun la-taustilan nayttolukema jaa muistiin.
Jos eBike-pyorä kaytetaa kahdella akulla, akun lataustilan naytto ilmoittaa molempien akkujen varautilan.
Jos lataateBike-pyoran, kun molemmat akut on asennettu paikoilteen, naytto ilmoittaa molempien akkujen latauksen edistymisen (kuvassa ladataan parhaillaan vasenta akkua). Akun vilkkuvasta naytostanaet, kumpaa akkua ladataan parhaillaan.
Tehostustason asetus
Voit saatä käytöyskõsta 9, kuinka voimakkaasti eBikemoottori tehtostaa polkemista. Tehostustasoa voidaan muttaa miloin tahansa, myos ajon aikana.
Huomio: Yksittäisissä malleissa on mahdolista, etta tehostustaso on valmiksi asetetu, joloin sitä ei voi muuttaa. On myos mahdolista, etta valittavissa on tassā esitettya vahemman tehostustasoja.
Käytettävissa on korkeintaan seuraavat tehostustasot:
"OFF": Moottorilla tehostus on kytketty pois pälä, eBike pyörä voidaan ajaa normaalin polkupyörän tapaan yksin omaan polkemalla. Talutusapua ei voida aktivoida tälla te hostustasolla.
- "ECO": aktiivinen tehtostus suurimalla tehokkuudella suurinta mahdolista toimintamatkaa varten
- "TOUR": tasainen tehostus pitkä toimintamatkjoa varten
"SPORT": voimakas tehostus urheilulliseen ajoon maksiilä osuksilla sekka kaupunkiliikenteeseen
-TURBO": suurin tehostus suurella poljinnopeudella urhei-lulliseen ajoon
Paina tehostustason lisäämiseksi käytöyksikon painiketta ^ + " 12 niin monta kertaa, kunnes naytöön b tulee haluamasi tehostustaso. Paina tehostustason vahentämiseksi painiketta ^ - " 11.
Haluttu moottoriteho tuee nayttoon a. Suurin mahdollinen moottoriteho riippuu valitusa tehostustasosta.
Jos ajotietokone otetaan pois pidikkeesta 4, viimeisin naytosis ilmoitettu tehostustaso jaa muistiin, moottoritehon nayttto a jaa tyhjaksi.
eBike-järestelmän yhteispeli vaihteiden kanssa
Käytä vaihteita kuten tavallissena polkupyörässa myös eBike-käytölaiteen kanssa (noudata eBike:n käyttohjetta).
Kaikessa vaihtamisesssa on suositeltavaa hetkeksi keskeyttä polkeminen vaihtamisen ajaksi. Täloin vaihtaminen on helpompaa ja voimansirron kuluminen on pienempi. Valitsemalla vaihde oikein voit nocsta nopeutta ja pidentä toimintamatkaa käyttovoimaa lisämattä.
Noudata siksi vaihtosuosituksa, jotka ilmoitetaan nayton il-moituksilla g ja h. Kun ilmoitus g tulee naytttoen, silloin kan-nattaa vaihtaa suuremmalle vaihteelle, minka myotapoljentaaujuus alenee. Kun ilmoitus h tulee naytttoen, silloin kannattaa vaihtaa pienemmalle vaihteelle, minka myotapol-jentataaujuus nousee.
Suomi-4
Polkupyörän valojen pääle-/poiskytkenta
Mallissa, jossa ajovalot saavat sahkovirran eBike-jarjestelman kautta, voit kytkea ajotietokoneen painikkeella 2 samanaikaisesti etuvalon ja takavalon pälä tai pais.
Kun kytket valot pälä tai pois, ilmoitus "Lights on" (valo pälä) tai "Lights off" (valo pois) tuee noin 1 sekunniki teksti-naytöön d. Valoen ollesa pälä naytetaän valosymboli c. Polkupyörän valoen pälä- ja poiskytkennää ei ole mitään vaikutusta nayton taustavalaisukseen.
Talutusavun kytkeminen pälle ja pois
Talutusapu keventaa eBike:n taluttamista. Nopeus tata toiminta kaytetyessa riippuu valitusa vaihteesta ja voi ollkorkeintaan 6 km/h. Mitienempil valittu vaihde on, sitienempion talutusaputoiminnon nopeus (taydellaheholla).
Toimintoa talutusapua saa kayttta ainoastaan eBike:atalutettaessa.Jos eBike:n pyorat eivat kosketa maata talutusapua kaytettaa, on olemassa loukkaantumisvaara.
Aktivot talutusapu ajotietokoneen painikkeen "WALK" lyhyellä painalluksella. Paina aktivoinnin jälkeen painike "+" 3 sekunnin kuluessa pohjaan ja pidä se painettuna.eBike:n moottori kytkeytyy paallee.
Huomio: Talutusapua e i voi aktivoida tehostustasolla "OFF". Talutusapu kytkeytyy pois pälta heti kun jokin seuraavista tilanteista tapahtuu:
Vapautat painikkeen" ^+ 12
-eBike:n pyorat lukkiutuvat (esim. jarrutuksen tai esteeseen tormaamisen takia),
- nopeus ylittaa 6 km/h tason.
Huomio: Joissakin järjestelmssä talutusapu voidaan käynistaa suoraan "WALK" -painiketta painamalla.
Ajotietokoneen näytö ja asetukset
Nopeus-ja etaisynsnytot
Nopeusmittarin naytossf nakyy aina senhetkinen nopeus.
Toiminnon näytössa (tekstinaytön d ja arvonaytön yhdistelma) voidaan valita seuraavista toiminnoista:
"Clock" (kelloaika): kyseinen kelloaika
"Max.speed" (suurin nopeus): viemeisimmnan nollauksen jalkeen saavutettu suurin nopeus
"Avg. speed" (keskinopeus): viemeisimmän nolauksen jälkeen saavutettu kesinopeus
- "Trip time" (ajoaika): ajoaika edellisetà nollauksesta
"Range" (toimintamatka): todennakoinen toimintamatka akun senhetkisella varauksella (olosuheiden kuten tehostustason, matkan profillin jne. sailyesssa samanlaisina)
"Odometer" (kokonaismatka): koko eBike:la ajetun matkan pituus (ei voi nollata)
"NuVinci Cadence/Gear" (NuVinci poljentataa juus/VAihde): Tama valkkokohta naytetaan ainoastaan Nu Vinci HSync -automaativaihteison yhteydessa Jos painat painiketta i'yi 1 sajan, paaset jokaisesta tie tovalikon kohdasta NuVinci-valikkokohtaan.
Vaihtaaksesi kayttotavasta" N u V i n c i C a d e n c e " (NuVinci poljentataajuus) kayttotapaan "N u V i n c i
Gear" (NuVinci vaihde) paina painiketta "1 sajan. Vailtaaksesi kayttotavasta "NuVinci Gear" (NuVinci vaihde) kayttotapaan "NuVinci Cadence" (NuVinci poljentataajuus) sinun ei tarvitse kuin painaa lyhyesti painikitta "i".
Vakioasetuksena on "NuVinci Cadence" (NuVinci poljentataajuus).
-Gear" (vaihde): Tamvalikkokohta naytetaan ainoastaan Shimano-Di2-napavaiteen yhteydessa. Naytolla naytetaan vaihteion kulloinkin asetettuna oleva vaihde. Uusi asetetu vaihde naytetaan hetken aikaa naytolla jokaisen vaihteenuiaihdon yhteydessa.
- "Clear: Auto" (automaattinen vaihteen valinta): Tämä valikkokohta naytetaan ainoastaan SRAM-automaatti-vaihteison yhteydessä.
Painamalla painiketta "I" yli 1 sajan voit vaiddella automaattisen tilan "Gear: Auto" (automaattinen vaihteen valinta) ja manuaalisen tilan "Gear" (vaihde) vaillia.
Jos olet manuailissaa tilassa ja ensimmainen vaihde on paallä, paaset myos painiketta”-” 11 painamalla tilaan
"Gear: Auto" (automaatinen vaihteen valinta). Pianamalla useamman kerran painiketta"-" 11 voit vaihtaa takaisin manuaaliseen tilaan. Manuaaliseen tilaan päsee myös painikkeella"+12.
"Trip distance" (matka): viimeisestā nollauksesta kuljetu matka
Paina nayttotoiminton vaihtamiseksi ajotietokoneen painiketta "i" 1 tai kaytöyksikon painiketta "i" 10 toistuvasti, kunnes haluamasi toiminto tulee nayttö.
Nollaa Reset "Trip distance" (matka), "Triptime" (ajoaika) ja "Avg. speed" (keskinopeus) vahtamalla johonkin näistä kolmesta toiminnoista ja painamalla sitten painiketta "RESET" 6 kunnes näytössa on nolla. Tällöin myös kahden muun toiminnon arvot nollantuvat.
Suomi-5
Nollaa "Max. speed" (suurin nopeus) vaihtamalla tahan toiminto ja painamalla sitten painiketta "RESET" 6 kunnes naytossa on nolla.
Kun haluat palauttaa toimintamatkan "Range" (toiminta matka), vaihda tahan toimintoon ja paina painiketta"RESET" 6 niin kauan, kunnes naytossa oleva lukema on saatu palautetua tehdasasetukseen.
Jos ajotietokone otetaan pois pidikkesta 4, toimintojen kaikk arvot jaavat muistiin ja voidaan esittä edelleen näytössa.
Perussaatjen naytto/sovitus
Perussaatojen nayttaminen ja muuttaminen on mahdolista riippumatta siita, onko ajotietokone paikallaan pidikkeessaan 4 vai ei. Jotkat asetukset ovat nakyvissa ji niita voidaan muuttaa ainoastaan ajotietokoneen ollessa paikallaan. Jotkat valikokohdat saattavat puuttua eBike si varustuksesta rippuen. Paaset perussaatojen valikkon painamalla samanaikaisesti painiketta "RESET" 6 ja painiketta i1, kunnes tekstinayttoon d ilmesyy Configuration (asetukset).
Kun haluat tehdā vaihdon perussaatöjen vällä, paina ajotietokoneen painiketta "i" 1 toistuvasti, kunnes haluamasi perussaatüle nayttöön. Jos ajotietokone on paikallaan pidikkeessä 4, voit painaa myös käytöyskön painiketta "i" 10.
Kun haluat muuttaa perussa toja, paina vahentamiseksi tai alaspain solaamiseksi virtapainiketta 5 nayton"-"vieressa tai lisamiseksi tai ylospain solaamiseksi valopainiketa 2 nayton"+vieressa.
Jos ajotietokone on paikallaan pidikkeessä 4, silloin voit tehdä muutoksia myös käytöyskön painikkeilla"-"11 ja " ^ 十 + " 12.
Kun haluat poistua toiminnosta ja tallentaa mutetur un asetuksen, paina painiketta"RESET"63sekuntia. Seuraavista perussaaddoistvoit valita:
"Clock +"(kelloaika): voit asettaa oikean kelloajan. Saatopainikkeiden pitempi painallus nopeuttaa kelloajan muutokensen.
"Wheel circum." (pyoranymparys): voit muuttaa ta-ta valmistajan esiasettamaa arvoa ± 5% verran. Tama vallikokohta naytetaan vain silloin, kun ajotietokone on paikkaan pidikkeessä.
- "English +" (englanti): voit muutta tekstinäytöjen kielen. Vaihtoehtoina ovat saksa, englanti, ranska, espanja, italia, portugali, ruotsi, hollanti ja tanska.
- "Unit km/mi" (yksikkö km/mi): voit valita nayton nopeus- ja matkayskiköksi kilometrin tai mailin.
- "Time format +" (aikamuoto): voit valita kelloajan muodoksi 12-tunnin tai 24 tunnin nayton.
"Shift recom. on/off +" (vaihtosusitus paalle/pois): voit kytkea vaihtosusituksen paalle tai pois.
"Power-on hours" (käytöäika yhteensä): eBike:la tois-taiseksi käytetykokonaisajoaika (ei muutettavissa)
"Gear calibration" (vaithteen kalibrointi) (vain NuVinci H|Sync): tassā voit suorittaa portaattoman vaihteiston ka
libroinnin. Yahvista kalibrointi painamalla "polkupyor'an valojen" painiketta. Noudata sitten annettuja ohjeita.
Kalibrointi voi olla tarpeen myos ajon aikana, jos havaitaan jokin vaihteistovirhe. Vahvista myos tassapaukssaa kalibrointi painamalla "polkupyoran valoen" painiketta ja noudata naytossa annettuja ohjeita.
Tāmā valikkokohta naytetaan vain silloin, kun ajotietokone on paikallaan pidikkeessä.
- "Start gear +" (Käynnistysviahde): Tassa voit maärittä likkeelelahtovaihteen. Asennossa"--" automaattinen takaisinvaihotoiminto kyketaan pois paälta. Tama vallikokohta naytetaan vain SRAM DD3 Pulse ja Shimano Di2-varustuksen yhteydessa. Tama valikkokohta naytetaan vain silsoin, kun ajotietokone on paikallaan pidikkeessä.
"Gear adjustment" (Vaihteen saatö): Tāmān valikkokoh-dan avulla voit suorittaa Shimano Di2:n hienosädōn. Ohjeenmukaisen saātāulueen voit katsoa vaihteiston valmistajān toimittamista kayttöhjéista. Suorita hienosätō,Jos vaihteistosta kuuluu epānormaalia melua. Nān estat vaihteiston ennenaikaisen kulumisen. Samalla välṭat mahdolliset vaihteenvaityoakeudet, jotka voivat epāedullississa ti-lanteissa aiheutta jopa kaatumisen. Tāmā valikkokohta nāyetyään vain Shimano Di2:n yhteydessa. Tāmā valikkokohta nāyetyään vain silloin, kun ajotletokone on paikallaan pidikkeessä.
"Displ.vx.x.x": tam on nayton ohjelmistoversio.
- "DU vx.x.x.x": tamā on kāyṭtövoimayksikon ohjelmistoversio. Tamā valikkokohta nāytetään vain silloin, kun ajotietokone on paikallaan pidikkeessä.
"DU # xxxxxxxx": tãm àn käytöyksikon sarjanumero. Tãm valikkokohta naytetäan vain silloin, kun ajotietokone on paikallaan pidikkeessä.
Service MM/YYYY: Tassa valikkokohdassa nayte-taan,Jos polkupyoran valmistaja on maarittanyt ajonevolle tietyn huohtoajankohdan.
"Serv. xx km/mi": Tāma valikkokoha naytetaan,Jos polkupyöran valmistaja on märittänyt polkupyöralle ti-tyn kilometrimäärän jälkeen suoritettavan huollon.
"Bat. vx.x.x.x": tamä on akun ohjelmistoversio. Tämä va likkkokahta naytetaän vain silloin, kun ajotietokone on paikallaan pidikkeessä.
"1. Bat. vx.x.x.x": 2 akua käytettaessä täm on ensimmaisen akun ohjelmistoversio. Täm valikkokohta näytetän vain silsoin, kun ajotietokone on paikallaan pidikkeessä.
"2. Bat.vx.x.x.x": 2 akua kaytetaa tama on toisen akun ohjelmistoversio. Tam valikkokhta naytetaan vain silloin, kun ajotietokone on paikallaan pidikkeessa.
-Gear vx.x.x.x": tam on automaattivaihteison ohjelmistoversio. Tam valikkokohta naytetaan vain silsoin, kun ajotietokone on paikallaan pidikkeessa. Tam valikkokohta naytetaan ainoastaan automaattivaihteison yhteydessa.
Suomi-6
Vikakoodin naytto
eBike:n osat tarkistetaan koko ajan automaattisesti. Jos vika todetaan, tekstinayttoon dilmestyy vastaava vikakoodi.
Paina mita tahansa ajotietokoneen 3 tai kayttoyksikon 9 painiketta palatakesisi vakionayttoon.
Riippuen vian laudusa kaytolaite kytketyty tarvittaessa automaattisesti pois paalta. Matkan jatkaminen ilman kaytolaite teen tehostusta on kuitenkin aina mahdolista. Anna tarkista eBike ennen seuraavia matkoja.
Anna kaikki korjaustyot vain valtuutetun polkupyora kauppiaan tehtavaksi.
| Koodi Syy Korjaus | ||
| 410 | YksiTaiuseampiajotietokoneen pä- nikkeista on jumissa. | Tarkista ovatko painikkeet jumissa esim. sisään päässen lian takia. Puhdista painikkeet tarvittaessa. |
| 414 | käytöysikön yhtydeessä ongelma anna tarkistaa liitokset ja kytkennät | |
| 418 | käytöysikön yksiTaiuseampia painike on lukkiutunut. | Tarkista ovatko painikkeet jumissa esim. sisään päässen lian takia. Puhdista painikkeet tarvittaessa. |
| 419 | konfigurointivirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 422 ongelmia käytövoimayksikön liittän- nõissä | anna tarkistaa liitokset ja kytkennät | |
| 423 | eBike-akun liittäntäongelma anna tarkistaa liitokset ja kytkennät | |
| 424 | komponenttien valinen kommunika- tiovika | anna tarkistaa liitokset ja kytkennät |
| 426 | sisäinen ajanyltysvirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. Tässä virhetilassa ei ole mahdol- lista näytää tai mukauttaa renkaan ympärysmittaa perusasetusvalikossa. |
| 430 | ajotietokoneen sisäinen akku on tyhjä | Lataa ajotietokone (pidikkeessä tai USB-liitannän valityksellä) |
| 431 | ohjelmiston versioirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 440 | käytövoimayksikön sisäinen vika | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 450 | sisäinen ohjelmistovirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 460 | Vika USB-liitännässä | Irrota johto ajotietokoneen USB-liitännästä. Mikäli ongelma pysyy entisel- lia, ota yhteys Bosch eBike-jälleenmyyjään. |
| 490 ajotietokoneen sisäinen vika | Tarkastuta ajotietokone | |
| 500 | käytövoimayksikön sisäinen vika | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 502 | vika polkupyörän valoissa | Tarkasta valot ja niinhu kuuluva johdotus. Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike- jälleenmyyjään. |
| 503 | vika nopeusanturissa | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 510 | sisäinen anturivika | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 511 | käytövoimayksikön sisäinen vika | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 530 | akuvika | Kytke eBike pois pälätä, ota eBike-akku pois ja asenna eBike-akku uudelseen. Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
| 531 | konfigurointivirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Bosch eBike-jälleenmyyjään. |
Suomi-7
| Koodi | Syy | Korjaus |
| 540 | lämpötilavirhe | eBike:n lämpötila on sallittujen rajojen ukkopuolella. Kytke eBike-järestelmä pois pälätä, jotta käytövoimaksikön lämpötila saa jäätty ai läm-metà sallittuihin rajoihin. Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 550 | Kielletty virrankuluttaja tunnistettu. | Poista virrankuluttaja. Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 580 | ohjelmiston versiovirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 591 | todentamisvirhe | Kytke eBike-järestelmä pois pälätä. Ota akku pois ja pane se jällen païkalleen. Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 592 | yhteensopimaton componentti | Asennayteensopiva näytö. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 593 | konfigurointivirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 595, 596 | tiedonsirtovirhe | Tarkasta vaihteiston johdotus ja käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 602 | sisäinen akkuvika lataustoimenpiteen aikana | Irrota latauslaite akusta. Käynnistä eBike-järestelmä uudelleen. Kytke latauslaite akkuun. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 602 | sisäinen akkuvika Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. | |
| 603 | sisäinen akkuvika Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. | |
| 605 | akun lämpötilavarirhe | eBike:n lämpötila on sallittujen rajojen ukkopuolella. Kytke eBike-järestelmä pois pälätä, jotta käytövoimaksikön lämpötila saa jäätty ai läm-metà sallittuihin rajoihin. Käynnistä järestelmä uudelleEN. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 605 | akun lämpötilavarirhe lataustoimenpiteen aikana | Irrota latauslaite akusta. Anna akun jäättyä. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 606 | ulkoinen akkuvika | Tarkasta johdotus. Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 610 | akun jännitevirhe | Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 620 | latauslaiteen vika Vailda latauslaite. Ota yhtecs Bosch eBike-jällenmyyjään. | |
| 640 | sisäinen akkuvika Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. | |
| 655 | akun monikertainen vika | Kytke eBike-järestelmä pois pälätä. Ota akku pois ja pane se jällen païkalleen. Käynnistä järestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhtecs Bosch eBike-jällenmyyjään. |
| 656 | ohjelmiston versiovirhe | Ota yhtecs Bosch eBike-jällenmyyjään, joka tekee ohjelmiston pävi-tyksen. |
| 7xx | vaihteistovirhe | Noudata vaihteiston valmistajan käytöohjeita. |
| E niyytöä | ajotietokoneen sisäinen vika | Käynnistä eBike-järestelmä uudelleen kytkemällä se ensin ja pois ja sitten taas pälä. |
Suomi-8
Ulkoisten laitteiden energiauolto USB-liitännän kautta
USB-liṭannān avulla voidaan kāyttāa tai ladata useimmat lait-teet, joiden energiahuolto USB:n kautta on mahdollinen (esim. eraat matkapuhelimet).
Lataaminen edellyttä, etta eBike-pyoraan on asennettu ajotetokone ja riitttavan tayteen ladattu akku.
Avaa ajotietokoneen USB-llitannn suojakansi 8. Yhdista ulkoisen laitteen USB-llitantä USB-latauskaapelin mikro A-mikro B (saatakana Bosch eBike-jalleenmyyjälta) avulla ajotietokoneen USB-porttiin 7.
Kun kulutuslaite irrotetaan, on USB-liitanta suljettava jalleen huolellisesti suojakannella 8.
USB-liiäntä ei ole vesitiivis pistolitäntä. Sateella ajettaessa liiäntään ei saa olla yhdistettnä ulkoista laitetata ja USB-liitännän on olta täysin suljetti suojakannella 8.
Hoito ja huelto
Huolto ja puhdistus
Komponentteja (mukaan lukien moottoriyksikkö) ei saa upot-taa veteen eikä puhdistaa painevedellä.
Käytä ajotietokoneen puhdistamiseen pehmea ja vain vedellä kostutetua liinaa. Alä käytä pesuaineita.
Tarkistuta eBike-jarestelmän tekniikka vahintaan kerran vuodessa (mm. mekanikka ja järestelmäohjelmiston versusio).
Lisaksi polkupyörän valmistaja tai kauppias voi asettaa huoltoajankohdan perustaksi tiétyn pituisen ajomatkan ja/tai ajanjakson. Tassa tapauksessa ajotietokone ilmoittaa jokaisen paalkytkennän jalkeen hultoajankohdan tekstinäytössa dmerkinnäla" Service" 4 sekunnin anjan.
Kännvaltuutetun polkupyörakauppiaan puoleeneBike:n huohtoa ja korjauksia varten.
Asiakspalvelu ja kayttoneuvonta
Kännvaltuutetun polkupyöräkauppiaan puoleen kaikissa
eBike-järestelmän ja sen osin liittyvissa kysymyksissä.
Valtuutettuken polkupyöräkauppiaiden yhteystiedot lyydat internetsivulta www.bosch-ebike.com
Kuljetus
Jos sahkopyoraasi kuljetetaan autosi ulkopuolela aut ton tavaratelineell, ota ajotietokone ja sahkopyoran akku pois vauroitumisten valttamiseki. (Aotietokonetta, jota e voi laittaa pidikkeeseen, ei voida ottaa pois polkupyorasta. Tassapakussa ajotietokone voidaan pitaa polkupyorassa.)
Akkuhin sovelletaan vaarallisia aineita koskevia märäyksiya Yksityiskayttaj saavat kuljettaa vauroitumattomia akkuja tiekuljetuksena ilman lisatoimenpiteitia.
Ammattimaisessa kuljetukssessa tai kuljetukssessa kolmansien osapuolten toimesta (esim. ilmakljetus tui houlinta) on huomioitava erityiset pakkausia ja merkintoja koskevat vaatumukset (esim.ADR-maaraykset). Ota tarvittaessa yhteyttvaarallisten aineiden asiantuntijaan valmistellessasi lahetysta.
Känny valtuutetun polkupyöräkauppiäan puoleen akun kuljetukseen liittyvissä kysmyksissä. Kauppiaalta voit myös tilata sopivan kuljetuspakkauksen.
Havitys
Kun kayttovoomayksikko, ajotietokone ja sen kayt- toyksikko, akku, nopeusanturi, tarvikkeet ja pakkaukset halutaan havittaa, ne tulee toimittaa ymparistoystavillseen kierratykseen.
Alia heita eBike: a tai sen osia talousjatteisen!
Vain EU-maita varten:
Eurooppalaisend direktivin 2012/19/EUMukaan kaytokelvottomat sahkolaitteet ja eurooppalaisen direktivin 2006/66/EY mukaan vialiset talilopuu kaytetyt akut/aristot tayty keratä erikseen ja toimittaa ymparistoystavalliseen kierratykseen.
Ajotietokoneeseen asennettu akku saadaan ottaa pois vain havittamista varten. Rungon kuoren avaaminen voi rikkoa ajotietokoneen.
Toimita vialiset akut ja ajotietokone valtuutettuun polkupyöralikkeseen.
Littiumioni:
Katso ohjeita kappaleessa "Kuljetus", sivu Suomi-8.
Oikeus teknisin muutoksin pidatetaa.
EAAynvka-1
YnobeiEic aoppaieia
AiaBaeTe oec Tc unodeiEc aopaleiac kai Tc obnyie. O npaaleueic otyn thpon tow unodeiewo aopaleiac kai tov onyiv monei va npokaloeov nektonnla, npkayid ka/naapocrpaumouc.
ΦuaTe oaes unoebeieic aopaaeiaac kai c odnyie cyu eAAovtki xipan.
Oxpaonoioumeoc oaeutc tic obnyie, aeitoupyiac opoc «muataipia» avapeptal, aveApnta ano tov kataokeun, to idio otic otavaptanatapiec (unatapiec me otnpien oto naiao tou nohlatou) kal otic unatapiec mt oxapa anookeuwv (muatapiee me onpien otn oxapa anoakeuwv).
Mn xnpoupoite tov unoloyotn oxmuotoclambda. Eav onkwaet to eBike ano tv unoloyotn oxmuatoc, mopoel va npokaleote avenavopthetac nmuic otov unoloyotn oxmuatoc.
Mny apnoe Tnv evdeiou unoloyotn oxmuatoc va anoataei ntpoooxaac. Otauev enikevtpwve taokaleitka Tnv npooxnaac atny kukloopopia, kivduveu- ete,va eunlakeite oe eva atuxma. Otauavelte va kavete iaywyecov unoloyotn oxmuatoc nepa an toy aalayn tou emie6ou unootnipe, ctapatne kai elayetraavtoia de6oepva.
Aaiaote kai npooetie Tc unoboeieic aoepaleiac kai tic obnyiec ae bce tio obnyie c Aetoupyiac tou ouatiratoe Bike kaowkai otic obnyie c Aetoupyiac tou eBike oac.
Iepiypaipn Tou npoiovtoc kai tnc Ioxuoc Tou
XpHOn aUpuWVa TeV npOoPiOp
O unoayoiTc oxmuToc Intuva npoBaeTai Tov eeyxo evoc ouoTmuoc eBike nC Bosch kai yia tyn evdeiEe Tuv 6dopeuv oohyng.
