KÄYTTÖOHJE eBike Purion BOSCH

fi Alkuperäiset ohjeet

el Pratotipo obnylos хрhons

a km/h mph b j TRIP TOTAL RANGE c d i h g f 8 9 1 keeh 00.0 00.0 00.0 B32A110 2 3 4

A 3 4 10

Sicherheitshinweise

Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä turvallisuusohjeet ja neuvot tulevaa käyttöä varten.

Tässä käyttöoppaassa käytetty termi "akku" tarkoittaa kaikkia alkuperäisiä Boschin eBike-akkuja.

• Älä anna ajotietokoneen viedä huomiotasi liikenteestä.
  Mikäli et keskity yksinomaan tieliikenteeseen, silloin olet vaarassa joutua onnettomuuteen.
  ▶ Lue ja noudata kaikissa eBike-järjestelmän ja eBike-polkupyörän käyttöohjeissa annettuja turvallisuusohjeita ja neuvoja.

Tuotekuvaus

Määräyksenmukainen käyttö

Purion-ajotietokone on tarkoitettu Boschin eBike-järjestelmän ohjaukseen ja ajotietojen näyttöön.

Tässä esiteltyjen toimintojen lisäksi on mahdollista, että ohjelmistoon tehdään milloin tahansa virheiden korjausta ja toimintojen laajentamista koskevia muutoksia.

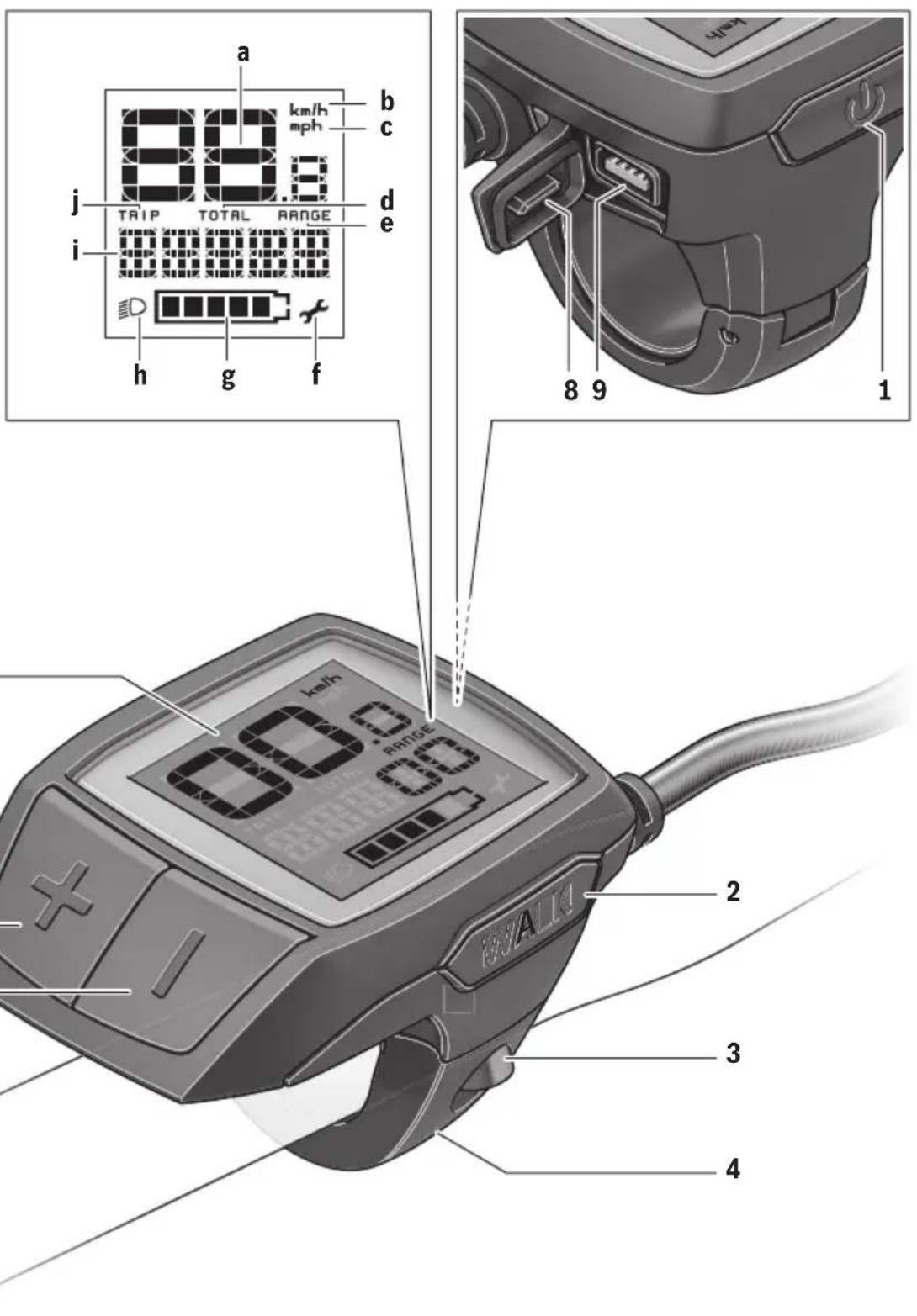

Kuvassa olevat osat

Kuvattujen komponenttien numerointi viittaa ohjekirjan alussa oleviin kuviiin.

Tässä käyttöohjekirjassa olevat kuvaukset voivat poiketa vähäisessä määrin oman eBike-pyöräsi todellisista ominaisuiksista (riippuu varustuksesta).

1 Ajotietokoneen virtapainike
2 Talutusavun painike "WALK"
3 Ajotietokoneen kiinnitysruuvi
4 Ajotietokoneen pidike
5 Tehostuksen vähennyspainike " - "
6 Tehostuksen lisäyspainike "+"
7 Näyttö
8 USB-liitännän suojakansi
9 USB-vianmäärityskosketin(vain huoltotarkoituksiin)
10 Paristokotelon kansi

Ajotietokoneen näyttölohkot

a Nopeusmittarin näyttö
b Näytön yksikkö km/h
c Näytön yksikkö mph
d Kokonaismatkan näyttö "TOTAL"
e Toimintasäteen näyttö "RANGE"
f Huoltonäyttö
g Akun lataustilan näyttö
h Valon näyttö
i Tehostustason näyttö / lukeman näyttö
j Osamatkan näyttö "TRIP"

Tekniset tiedot

Aotietokone Purion
Tuotenumero	1 270 020 916/925
	1 270 020 917/926
Paristot1)	2 x 3 VCR 2 0 1 6
Käyttölämpötila	°C -5...+40
Varastointilämpötila	°C -10...+50
Suojausluokka2)	IP 54 (pöly- ja roiskevesisuojattu)
Paino n.	kg 0,1

1) Suosittelemme käyttämään Boschin markkinoimia paristoja. Näitä voit ostaa polkupyöräkaupoista (tuotenumero: 1 270 016 819).
2) USB-suojuksen ollessa suljettuna
Boschin eBike-järjestelmä käyttää FreeRTOS:ia (katso www.freertos.org)

Käyttö

Käyttöönotto

Edellytykset

eBike-järjestelmä voidaan aktivoida vain seuraavien edellytysten täyttyessä:

• Riittävästi ladattu akku on asennettu paikalleen (katso akun käyttöohjeet).
• Ajonopeusanturi on liitetty oikein paikalleen (katso käytöyksikön käyttöohjeet).

eBike-järjestelmän käynnistys ja pysäytys

eBike-järjestelmän käynnistykseen sinulla on seuraavat mahdollisuudet:

– Paina eBike-akun ollessa paikallaan ajotietokoneen virta-painiketta 1.
– Paina eBike-akun virtapainiketta (katso akun käyttöohjeet).

Moottori aktivoituu heti kun alat polkea polkimilla (paitsi talutusavun toiminnossa tai tehostustasossa "OFF"). Moottoriteho määräytyy ajotietokoneeseen säädetystä tehostustasosta.

Heti kun normaalikäytössä lopetat paineen polkimelta tai heti, kun olet saavuttanut nopeuden 25/45 km/h, eBike-käyttölaite kytkee tehostuksen pois päältä. Käyttölaite aktivoituu uudelleen heti, kun painat poljinta ja nopeus on alle 25/45 km/h.

eBike-järjestelmän pysäyttämiseen sinulla on seuraavat mahdollisuudet:

– Paina ajotietokoneen virtapainiketta 1.
- Kytke eBike-akku pois päältä akun virtapainikkeella (joidenkin valmistajien pyörissä on mahdollista, ettei akun virtapainikkeeseen päästä käsiksi; katso akun käyttöohjekirja).

Sammutuksen jälkeen järjestelmä ajetaan alas. Tämä kestää noin 3 sekuntia. Uudelleenkäynnistyksen voi tehdä vasta järjestelmän alasajon päätyttyä.

Jos eBike:a ei liikuteta noin 10 minuuttiin, eikä mitään ajotietokoneen painiketta paineta, eBike-järjestelmä kytkeytyy automaattisesti pois päältä energian säästämiseksi.

Huomio: Sammuta eBike-järjestelmä aina kun pysäköit eBike-pyörän.

Huomio: Jos ajotietokoneen paristot ovat tyhjiä, voit siitä huolimatta kytkeä eBike-pyörän päälle pyörän akusta. Suosittelemme kuitenkin vaihtamaan sisäänasennetut paristot mahdollisimman pian, jotta saat vältettyä mahdolliset vauriot.

Ajotietokoneen näytöt ja asetukset

Tunnusmerkit ja niiden merkitys

Tunnus-merkki	Selvitys
[DIXKT]	Painikkeen lyhyt painallus (alle 1 sekuntia)
	Painikkeen keskipitkä painallus (1-2,5 sekuntia)
	Painikkeen pitkä painallus (yli 2,5 sekuntia)

Ajotietokoneen virransyöttö

Ajotietokone saa sähkövirran kahdesta CR2016-nappiparis-tosta.

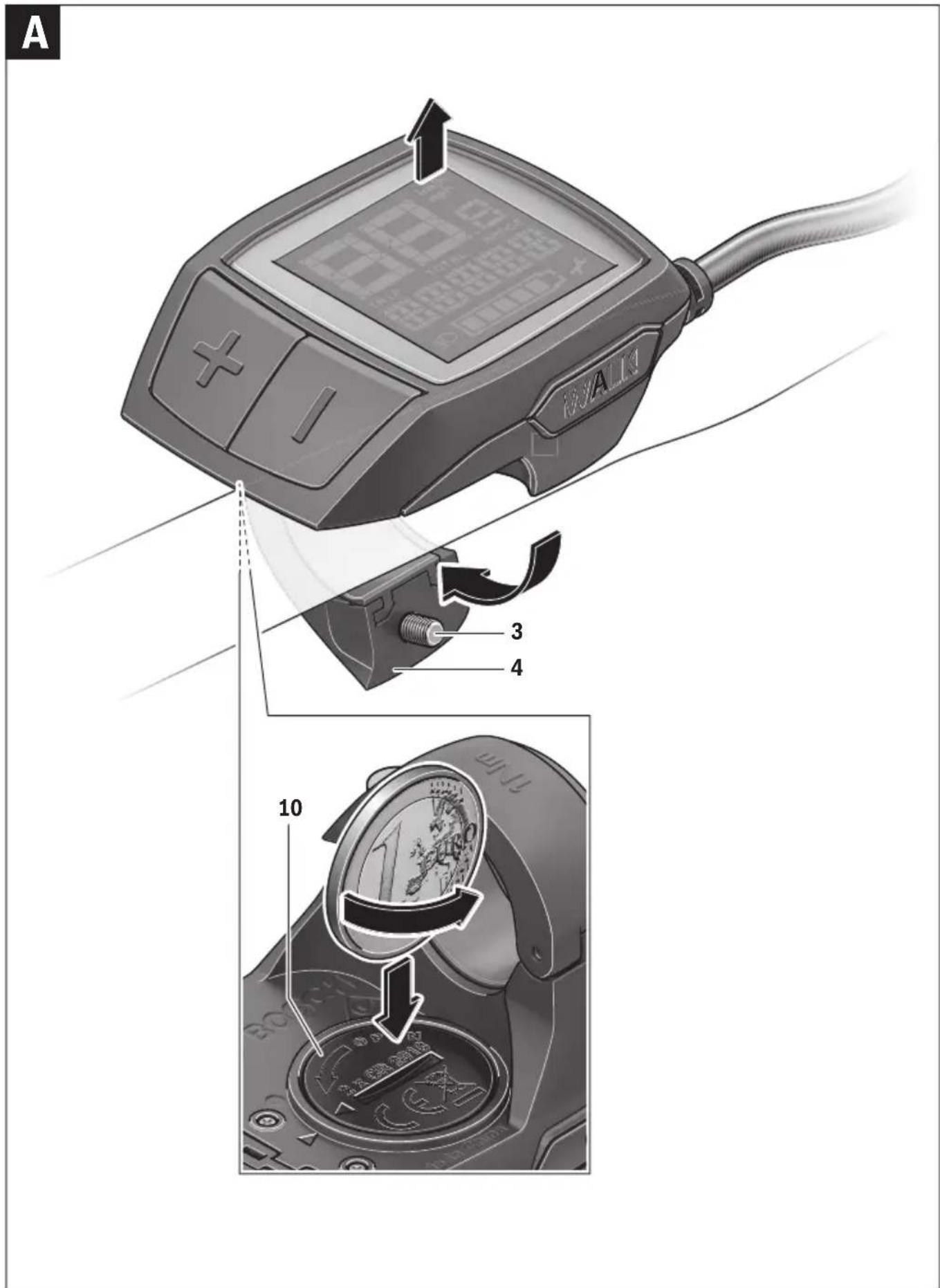

Paristojen vaihto (katso kuva A)

Kun ajotietokoneen näyttöön tulee "LOW BAT", irrota ajotietokone ohjaustangosta avaamalla ajotietokoneen kiinnitysruuvi 3. Avaa paristokotelon kansi 10 sopivalla kolikolla, irrota tyhjät paristot ja asenna uudet CR 2016 -paristot. Boschin suosittelemia paristoja voit ostaa polkupyöräkaupasta.

Tarkista paristojen oikea napaisuus niitä asennettaessa.

Sulje paristokotelon kansi ja kiinnitä ajotietokone kiinnitysruuvilla 3 eBike-pyörän ohjaustankoon.

Akun lataustilan näyttö

Akun lataustilan näyttö g ilmoittaa eBike-akun lataustilan. eBike-akun lataustila voidaan katsoa myös akun omista LEDvaloista.

Näytössä g jokainen akkutunnuksen palkki vastaa noin 20 % kapasiteetistä:

eBike-akku on ladattu aivan täyteen.

eBike-akku on ladattava.

Akun varaustilan näytön LEDit sammuvat. Akun kapasiteetti moottorilla tehostamiseen on käytetty loppuun ja tehostus kytkeytyy pehmeästi pois päältä. Jäljellä oleva kapasiteetti jää valojen käyttöön, näyttö alkaa vilkkua.

eBike-akun kapasiteetti riittää polkupyörän valoille vielä noin 2 tunniksi.

Talutusavun kytkeminen päälle ja pois

Talutusapu keventää eBike:n taluttamista. Nopeus tätä toimintoa käytettäessä riippuu valitusta vaihteesta ja voi olla korkeintaan 6 km/h. Mitä pienempi valittu vaihde on, sitä pienempi on talutusaputoiminnon nopeus (täydellä teholla).

Toimintoa talutusapua saa käyttää ainoastaan eBike:a talutettaessa. Jos eBike:n pyörät eivät kosketa maata talutusapua käytettäessä, on olemassa loukkaantumisvaara.

Aktivoi talutusapu painamalla lyhyesti äotietokoneen painiketta "WALK". Paina aktivoinnin jälkeen painike "+" 3 sekunnin kuluessa pohjaan ja pidä se painettuna. eBike:moottori kytkeytyy päälle.

Huomio: Talutusapua ei voi aktivoida tehostustasolla "OFF".

Talutusapu kytkeytyy pois päältä heti kun jokin seuraavista tilanteista tapahtuu:

- Vapautat painikkeen "+" 6,

– eBiken pyörät lukkiutuvat (esim. jarrutuksen tai jalkaan koskettamisen takia),

- nopeus ylittää 6 km/h tason.

Huomio: Joissakin järjestelmissä talutusapu voidaan käynnistää suoraan "WALK"-painiketta painamalla.

Tehostustason asetus

Voit säätää ajotietokoneen välityksellä, kuinka voimakkaasti eBike-moottori tehostaa polkemista. Tehostustasoa voidaan muuttaa milloin tahansa, myös ajon aikana.

Huomio: Yksittäisissä malleissa on mahdollista, että tehostustaso on valmiiksi asetettu, jolloin sitä ei voi muuttaa. On myös mahdollista, että valittavissa on tässä esitettyä vähemmän tehostustasoja.

Jos valmistaja on konfiguroinut eBike-pyörän "eMTB Mode" -tilalla, "SPORT"-tehostustaso korvataan "eMTB":llä. "eMTB Mode"-käyttömuodossa tehostuskerroin ja vääntömomentti sovitetaan dynaamisesti poljentavoiman mukaan. "eMTB Mode" on saatavana vain Performance Line CX -moottoreihin.

Käytettävissä on korkeintaan seuraavat tehostustasot:

• "OFF": Moottorilla tehostus on kytketty pois päältä, eBikepyörää voidaan ajaa normaalin polkupyörän tapaan yksinomaan polkemalla. Talutusapua ei voida aktivoida tällä tehostustasolla.
• "ECO": aktiivinen tehostus suurimmalla tehokkuudella suurinta mahdollista toimintamatkaa varten
• "TOUR": tasainen tehostus pitkiä toimintamatkoja varten
• "SPORT"/"eMTB":

"SPORT": voimakas tehostus urheilulliseen ajoon mäkisillä osuuksilla sekä kaupunkiliikenteeseen

"eMTB": optimaalinen tehostus kaiken tyyppisille maastoille, urheilulliseen ajoon, parannettu dynamiikka, maksimaalinen suorituskyky.

- "TURBO": suurin tehostus suurella poljinnopeudella urheilulliseen ajoon

Lisää tehostustasoa painamalla lyhyesti aotietokoneen painiketta "+" 6 toistuvasti, kunnes haluamasi tehostustaso on näytössä i, vähennä tehostusta painamalla lyhyesti painiketta "-" 5.

Polkupyörän valojen päälle-/poiskytkentä

Malissa, jossa ajovalot saavat sähkövirran eBike-järjestelmän kautta, voit kytkeä etu- ja takavalot samanaikaisesti päälle keskipitkällä painikkeen "+" painalluksella. Sammuta valot pitkällä painikkeen "+" painalluksella.

Valojen ollessa päällä näytetään valosymboli h.

Polkupyörän valojen päälle- ja poiskytkennällä ei ole mitään vaikutusta näytön taustavalaistukseen.

Ajotietokoneen näytöt ja asetukset

Nopeus- ja etäisyysnäytöt

Nopeusmittarin näytössä a näkyy aina senhetkinen nopeus. Näyttö i ilmoittaa vakiona aina viimeisimmän asetuksen. Toistuvalla keskipitkällä painikkeen ”-” painalluksella näyttö ilmoittaa peräkkäin osamatkan "TRIP", kokonaismatkan "TOTAL" ja akun toimintasäteen "RANGE". (Lyhyt painikkeen “-” painallus vähentää tehostustasoa!)

Kun haluat nollata osamatkan "TRIP", pinna painikkeet "+" ja "-" pitkäksi ajaksi pohjaan samanaikaisesti. Näyttöön tulee ensin "RESET". Mikäli painat molempia painikkeita edelleen, osamatkan "TRIP" lukemaksi tulee "0".

Voit vaihtaa näyttöarvojen yksikön kilometreistä maileiksi pitämällä painiketta ”-” painettuna 📋 ja painamalla lyhyesti virtapainiketta 1

Huoltotoimenpiteitä varten on mahdollista kysyä osajärjestelmien versiot. Paina järjestelmän ollessa sammutettuna painikkeita "-" ja "+" samanaikaisesti ja paina sen jälkeen virtapainiketta 1.

USB-kosketin on vianmääritysjärjestelmien liitäntää varten. USB-koskettimella ei ole muuta toimintatarkoitusta.

USB-liitäntä täytyy sulkea aina huolellisesti suojakannella 8.

Toimenpide Painik-	keet	Kesto
Ajotietokoneen käynnistys		Ei merkitystä
Ajotietokoneen sammutus Ei		merkitystä
Tehostuksen lisäys	+
Tehostuksen vähennys	-
Näyttö "TRIP", "TOTAL", "RANGE", poljennan tehostus	-
Polkupyörän valojen päällekytkentä	+
Polkupyörän valojen sammutus	+
Osamatkan nollaus	- +
Talutusavun aktivointi Talutusavun käyttäminen	WALK +	1.2. Ei merkitystä
Vaihto kilometreistä maileiksi	- 1. Pidä pai- nettuna2.
Version kysyminen ^1)2)	- + 1. Pidä pai- nettuna2.
Näytön kirkkauden säätäminen ^3)	- + - tai +	1. Pidä pai- nettuna2.

1) eBike-järjestelmä ei saa olla päällä.

2) Tiedot näytetään juoksevana tekstinä.

3) Näytön täytyy olla pois päältä.

Vikakoodin näyttö

eBike-järjestelmän komponentteja tarkkaillaan jatkuvasti automaattisesti. Vian ilmetessä nopeusmittarin näyttöön a tulee vastaava vikakoodi.

Riippuen vian laadusta käyttölaite kytkeytyy tarvittaessa automaattisesti pois päältä. Matkan jatkaminen ilman käyttölaitteen tehostusta on kuitenkin aina mahdollista. Anna tarkista eBike ennen seuraavia matkoja.

Anna kaikki korjaustyöt vain valtuutetun polkupyöräkauppiaan tehtäväksi.

Koodi Syy Korjaus
410	Yksi tai useampi ajotietokoneen painikkeista on jumissa.	Tarkista ovatko painikkeet jumissa esim. sisään päässseen lian takia. Puhdista painikkeet tarvittaessa.
414	käyttöyksikön yhteydessä ongelma anna tarkistaa liitokset ja kytkennät
418	Käyttöyksikön yksi tai useampi painike on lukkiutunut.	Tarkista ovatko painikkeet jumissa esim. sisään päässseen lian takia. Puhdista painikkeet tarvittaessa.
419	konfigurointivirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
422	ongelmia käyttövoimayksikön liitännöissä	anna tarkistaa liitokset ja kytkennät
423	eBike-akun liitäntäongelma anna tarkistaa liitokset ja kytkennät
424	komponenttien välinen kommunikaatiovika	anna tarkistaa liitokset ja kytkennät
426	sisäinen ajanylitysvirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään. Tässä virhetilassa ei ole mahdollista näyttää tai mukauttaa renkaan ympärysmittaa perusasetusvalikossa.
430	ajotietokoneen sisäinen akku on tyhjä	Lataa ajotietokone (pidikkeessä tai USB-liitännän välityksellä)
431	ohjelmiston versiovirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
440	käyttövoimayksikön sisäinen vika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
450	sisäinen ohjelmistovirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
460	vika USB-liitännässä	Irrota johto ajotietokoneen USB-liitännästä. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
490	ajotietokoneen sisäinen vika	Tarkastuta ajotietokone
500	käyttövoimayksikön sisäinen vika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
502	vika polkupyörän valoissa	Tarkasta valot ja niihin kuuluva johdotus. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
503	vika nopeusanturissa	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
510	sisäinen anturivika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
511	käyttövoimayksikön sisäinen vika	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
530	akkuvika	Kytke eBike pois päältä, ota eBike-akku pois ja asenna eBike-akku uudelleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
531	konfigurointivirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
Koodi	Syy	Korjaus
540	lämpötilavirhe	eBike:n lämpötila on sallittujen rajojen ulkopuolella. Kytke eBike-järjestelmä pois päältä, jotta käyttövoimayksikön lämpötila saa jäähtyä tai lämmetä sallittuihin rajoihin. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
550	Kielletty virrankuluttaja tunnistettu.	Poista virrankuluttaja. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
580	ohjelmiston versiovirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
591	todentamisvirhe Kytke eBike-järjestelmä pois päältä. Ota akku pois ja pane se jälleen paikalleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
592	yhteensopimaton komponentti	Asenna yhteensopiva näyttö. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
593	konfigurointivirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
595, 596	tiedonsiirtovirhe	Tarkasta vaihteiston johdotus ja käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
602	sisäinen akkuvika lataustoimenpiteen aikana	Irrota latauslaite akusta. Käynnistä eBike-järjestelmä uudelleen. Kytke latauslaite akkuun. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
602	sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
603	sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
605	akun lämpötilavirhe	eBike:n lämpötila on sallittujen rajojen ulkopuolella. Kytke eBike-järjestelmä pois päältä, jotta käyttövoimayksikön lämpötila saa jäähtyä tai lämmetä sallittuihin rajoihin. Käynnistä järjestelmä uudelleen.Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
605	akun lämpötilavirhe lataustoimenpiteen aikana	Irrota latauslaite akusta. Anna akun jäähtyä. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
606	ulkoinen akkuvika	Tarkasta johdotus. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
610	akun jännitevirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
620	latauslaitteen vika Vaihda latauslaite. Ota yhteys Boschin eBike-jälleenmyyjään.
640	sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
655	akun monikertainen vika	Kytke eBike-järjestelmä pois päältä. Ota akku pois ja pane se jälleen paikalleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma pysyy entisellään, ota yhteys Boschin eBike-jälleenmyyjään.
656	ohjelmiston versiovirhe Ota yhteys Boschin eBike-jälleenmyyjään, joka tekee ohjelmiston päivityksen.
7xx	vaihteistovirhe	Noudata vaihteiston valmistajan käyttöohjeita.
Ei näyttöä	ajotietokoneen sisäinen vika	Käynnistä eBike-järjestelmä uudelleen kytkemällä se ensin ja pois ja sitten taas päälle.

Hoito ja huolto

Huolto ja puhdistus

Komponentteja (mukaan lukien moottoriyksikkö) ei saa upottaa veteen eikä puhdistaa painevedellä.

Käytä ajotietokoneen puhdistamiseen pehmeää ja vain vedellä kostutettua liinaa. Älä käytä pesuaineita.

Tarkistuta eBike-järjestelmän tekniikka vähintään kerran vuodessa (mm. mekaniikka ja järjestelmäohjelmiston versio).

Lisäksi polkupyörän valmistaja tai myyjä voivat tallentaa järjestelmään määrätyn ajomatkan huoltoa varten. Tässä tapauksessa ajotietokone ilmoittaa huoltoajankohdasta näytöllä

Käänny valtuutetun polkupyöräkauppiaan puoleen eBike:n huoltoa ja korjauksia varten.

Asiakaspalvelu ja käyttöneuvonta

Käänny valtuutetun polkupyöräkauppiaan puoleen kaikissa eBike-järjestelmään ja sen osiin liittyvissä kysymyksissä.

Valtuutettujen polkupyöräkauppiaiden yhteystiedot löydät internetsivulta www.bosch-ebike.com

Hävitys

Kun käyttövoimayksikkö, ajotietokone ja sen käytöyksikkö, akku, nopeusanturi, tarvikkeet ja pakkaukset halutaan hävittää, ne tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä eBike:a tai sen osia talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkölaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Toimita vialliset akut ja ajotietokone valtuutettuun polkupyö- räliikkeeseen.

Oikeus teknisiin muutoksiin pidätetään.
