| Producttype | Fietsteller (boordcomputer) |
| Merk | Bosch |
| Model | Intuvia Active Line |
| Gewicht | Ongeveer 0,15 kg |
| Interne batterij | Li-ion 3,7 V, 240 mAh |
| Beschermingsgraad | IP54 (stofdicht en beschermd tegen waterstralen) |
| Gebruikstemperatuur | -5 °C tot +40 °C |
| Opslagtemperatuur | -10 °C tot +50 °C |
| Laadtemperatuur | 0 °C tot +40 °C |
| Max. USB-laadstroom | 500 mA |
| USB-laadspanning | 5 V |
| Display | LCD-scherm met tekst en pictogrammen |
| Hoofdfuncties | Weergave van snelheid, afstand, actieradius, ondersteuningsniveau, verlichting, duwhulp, eShift (opties) |
| Ondersteuningsniveaus | OFF, ECO, TOUR, SPORT, TURBO |
| Voeding | Via interne batterij of via de houder aangesloten op de fietsaccu |
| Opladen | Via de houder (fietsaccu) of USB-poort (micro-USB) |
| Montage | Stuurhouder, verwijderbaar met bevestigingsmechanisme |
| Onderhoud en reiniging | Reinigen met een zachte, licht vochtige doek, zonder reinigingsmiddelen |
| Veiligheid | Niet als handvat gebruiken, niet laten afleiden, waarschuwingen lezen |
| Reserveonderdelen en reparatiemogelijkheden | Neem contact op met een erkende Bosch-dealer voor reparaties |
| Algemene informatie | Bosch eBike-systeem, compatibel met eShift (NuVinci, SRAM, Shimano) |
Veelgestelde vragen - Intuvia Active Line BOSCH
Gebruikersvragen over Intuvia Active Line BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Teller in PDF-formaat gratis! Vind uw handleiding Intuvia Active Line - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Intuvia Active Line van het merk BOSCH.
GEBRUIKSAANWIJZING Intuvia Active Line BOSCH
mOospnckelijke gebruiksaaraiiing
da Original brugsanvising
sy Buksanisngi original
no Original driftsinstocks
f1 Aknuaet al.
elFawwur ngwix xepn

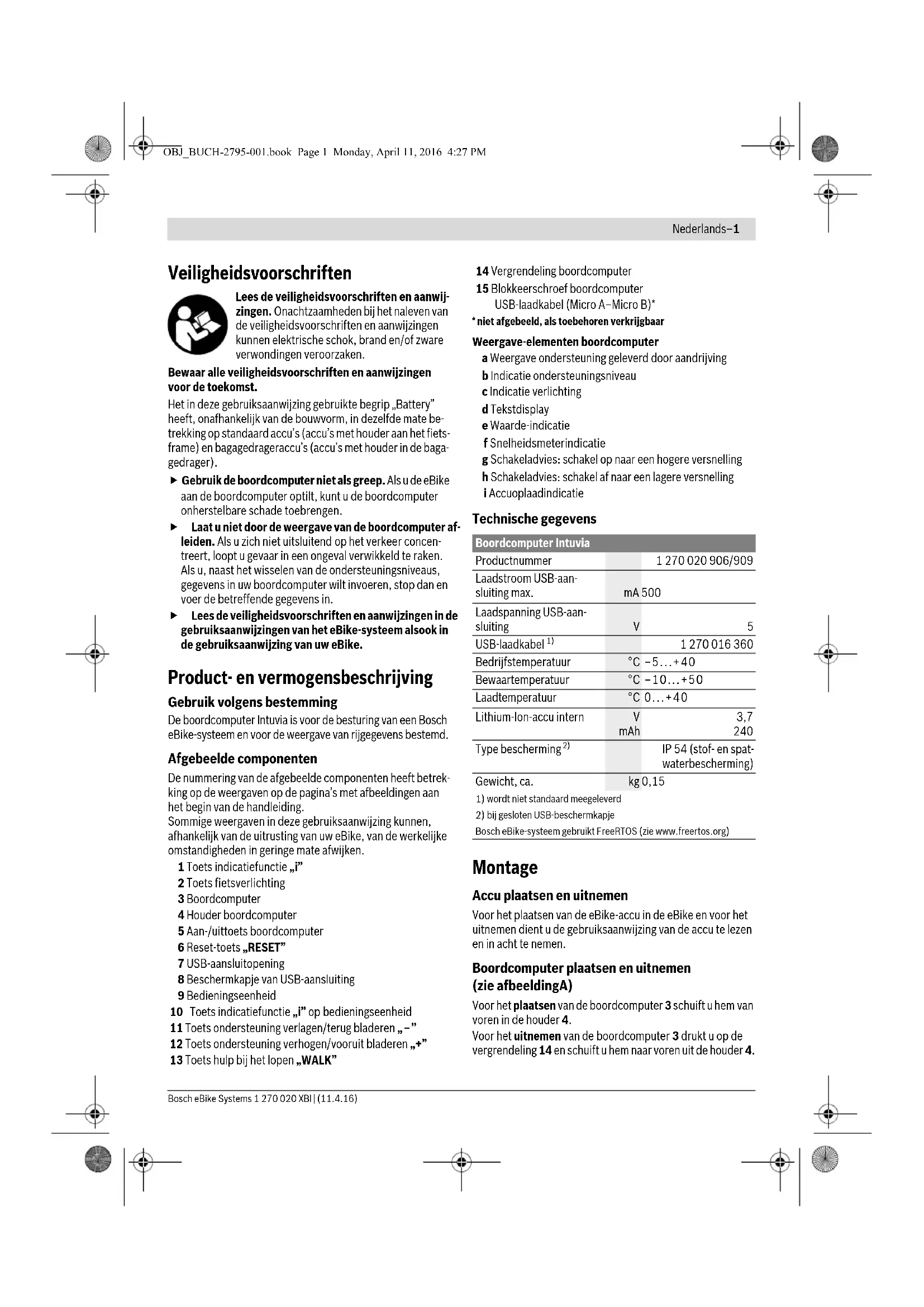

Deutsch-1
Sicherheitshinweise
Veiligheidsvoerschriften
Lees de veiligheidsvoorschriften en aanwij- zingen. Onachtzaamheden bij het naleven van de veiligheidsvoorschriften en aanwijzingen konnen elektrische schok, brand en/of zware verwondingen veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.
Het in deze gebruiksaanwijzing gebruekte begrip „Battery" heeft, onafhankelijk van de bouworm, indezelfde mate betrekking op standarder accu's (accu's met houder aan het fietsframe) en bagagedrageraccu's (accu's met houder in de bagagedrager).
- Gebruik de boardcomputer Niet als greed. Als u de eBike aan de boardcomputer optit, kut u de boardcomputer onherstelbare schade toebrngen.
Laat u Niet door de weergave van de boordcomputer afleiden. Als u zich Nietuitsluitend op het verkeer concentreert, loopt u gevaar in een onceval verwikkeld te raken. Als u, naast het wisselen van de ondersteuningsniveauaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.
Lees de veiligheidsvoorschriften en aanwijzingen in de gebruiksaanwijzingen van het eBike-systeel alsook in de gebruiksaanwijzing van uw eBike.
Product- en vermogensbeschrijving
Gebruik volgens bestemming
De boardcomputer Intuvia is voor de besturing van een Bosch eBike-systeem en voor de weergave van rijgegevens bestemd.
Afebeelde componenten

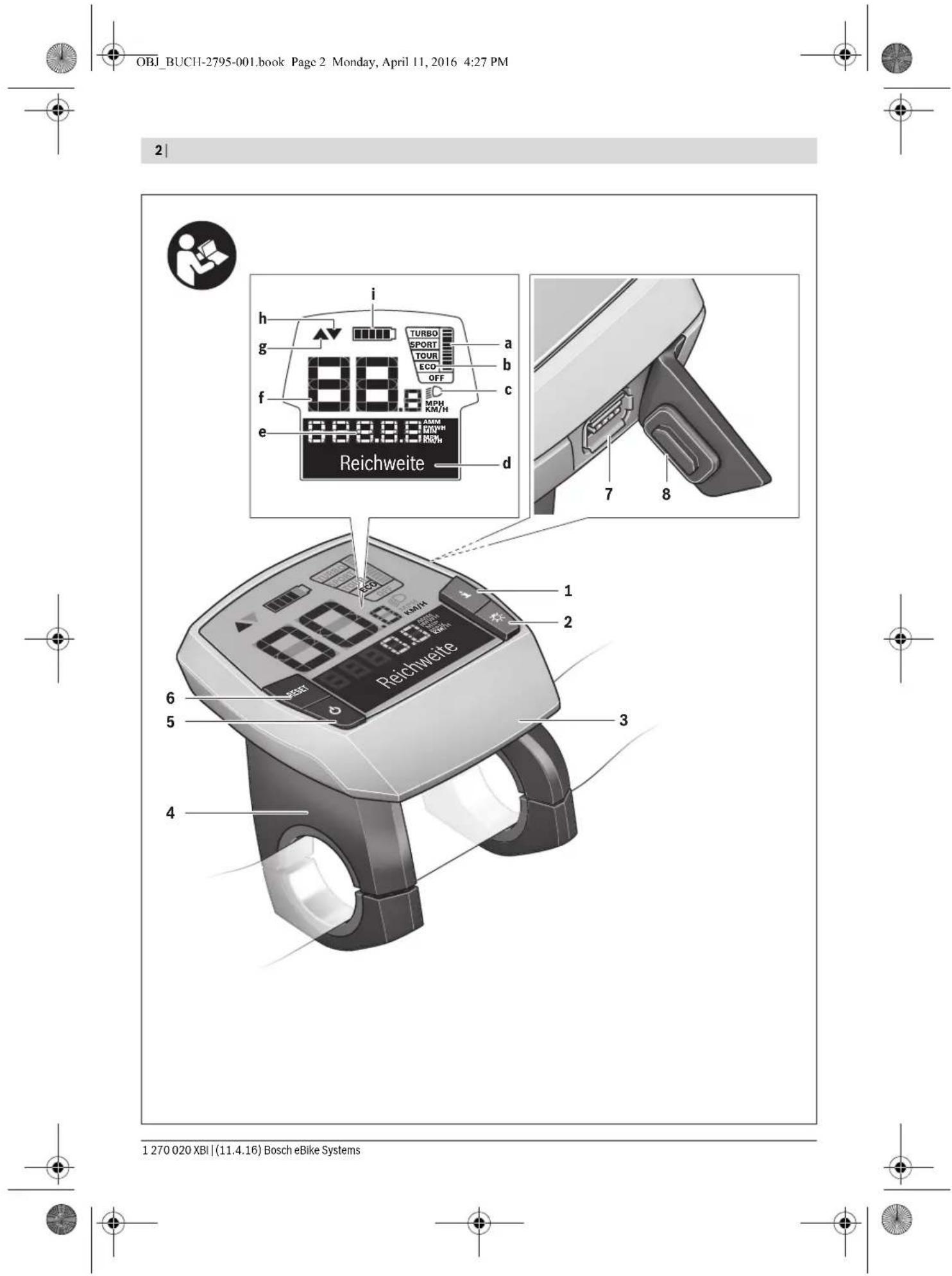

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de handleiding.
Sommige weergaven in deze gebruksaanwijzing hunnen, afhankelijk van de uitrusting van uw eBike, van de werkelijkke omstandigheden in geringe mate afwijken.
1 Toets indicatiefunctie, i"
2 Toets fietsverlichting
3 Boardcomputer
4 Houser boardcomputer
5 Aan-/uittoets boardcomputer
6 Reset-toets,"RESET"
7 USB-aansluitopening
8 Beschermkapje van USB-aansluiting
9 Bedieningseenheid
10 Toets indicatiefunctie, i"op bedieningseenheid
11 Toets ondersteuning verlagen/terug bladeren -
12 Toets ondersteuning verhogen/vooruit bladeren ^+ +
13 Toets hulp bij het lopen „WALK"
14 Vergrendeling boardcomputer
15 Blokeerschroef boardcomputer USB-Iaadkabel (Micro A-Micro B)*
- Niet afgebeeld, als toebehoren verkrrijgbaar
Weergave-elementen boardcomputer
a Weergave ondersteuning geleverd door aandrijving
b Indicatei ondersteuningsniveau
c Indicatieverlichting
dTekstdisplay
e Waarde-indicatie
f Snelheidsmeterindicatie
g Schakeladvies: schakel op maar een hogere versnelling
h Schakeladvies: schakel af maar een lagere versnelling
i Accuoplaadindicatie
Technische gegevens
| Boardcomputer Intuvia | |
| Productnumber | 1 270 020 906/909 |
| Laadstroom USB-aan-sluiting max. | mA 500 |
| Laadspanning USB-aan-sluiting | V 5 |
| USB-Iaadkabel 1) | |
| Bedrijfstemperatuur | °C -5...+40 |
| Bewaartemperatuur | °C -10...+50 |
| Laadtemperatuur | °C 0...+40 |
| Lithium-Ion-accu intern | V 3,7mAh |
| Type bescherming 2) | IP 54 (stof- en spat-waterbescherming) |
| Gewicht, ca. | kg 0,15 |
| 1) worden nicht standard meegeleverd | |
| 2) bij gesloten USB-beschemkapje | |
| Bosch eBike-systeel gebruikt FreeRTOS (zie www.freertos.org) | |
Montage
Accuplaatsen en uittemen
Voor hetplaatsen van de eBike-accu in de eBike en voor hetuitnemen dient u de gebruiksaanwijzing van de accu te lezen en in ache te nemen.

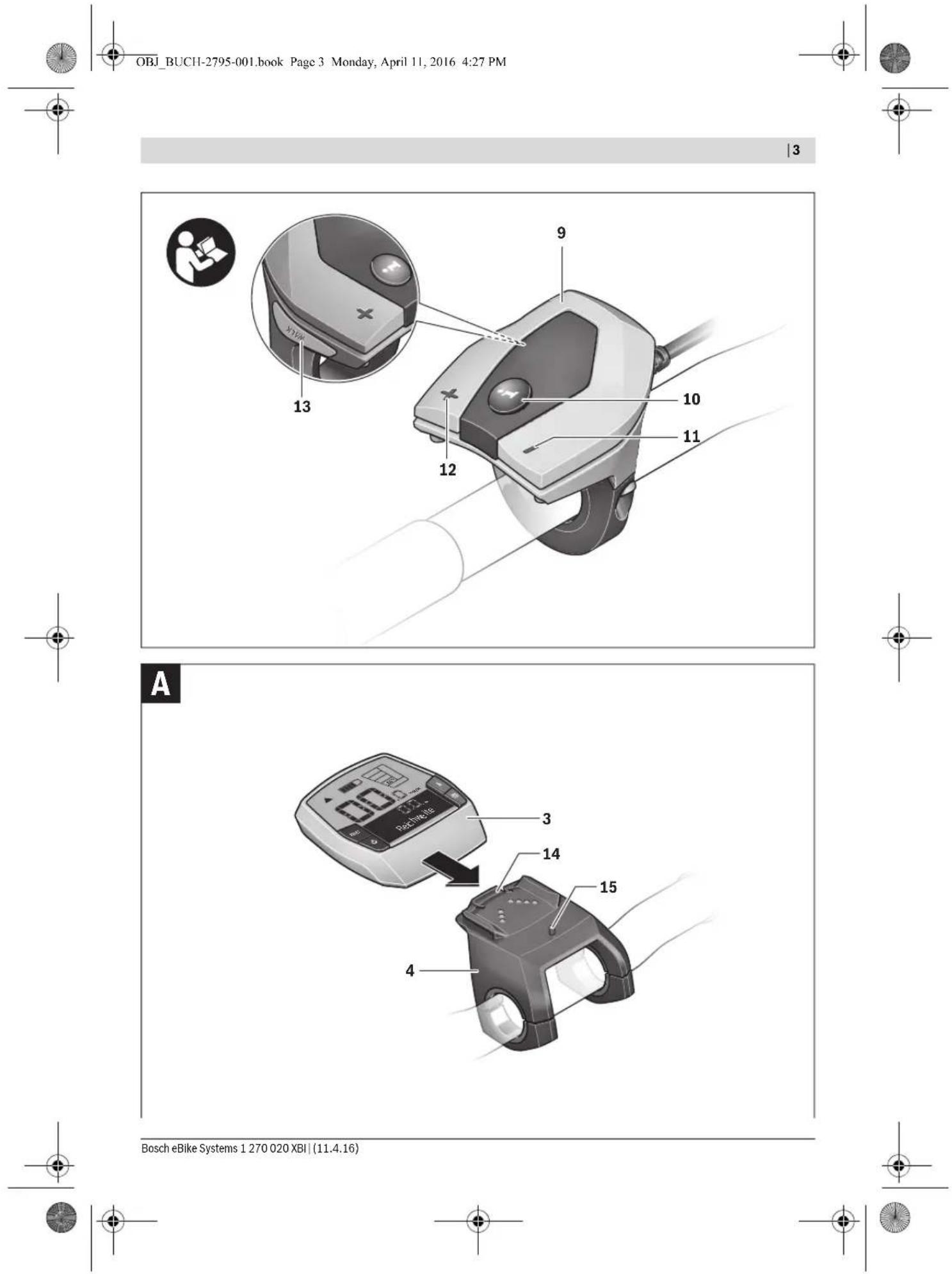

Boardcomputer plaatsen en uitmelen (zie afbeeldingA)
Voor het plaatsen van de boordcomputer 3 schuift u hem van voren in de houder 4.
Voor het uitnemen van de boardcomputer 3 drukt u op de vergrendeling 14 en schuift u hem maar vorenuit de houder 4.
Nederlands-2
Als u de eBike parkeert, verwijdert u de boardcomputer.
Het is möglichk om de boardcomputer in de houder gegen het verwijderen te beveiligden. Demonteer hiervoor de houder 4 van het stuur. Plaats de boardcomputer in de houder. Schroef de blokkeerschroef 15 (schroefdraad M3, 8 mm lang) van onderen in de waarvoortestemde schroefdraad van de houder. Monteer de houder opnieuw op het stuur.
Gebruik
Ingebruikneming
Voorwaarden
Het eBike-system kan alleen geactiveerd worden als de vol-gende voorwaarden verruld zich:
—Een voldoende geladen accu is geplaatst (zie gebruiksaan-wijzing van de accu).
- De boardcomputer is juist in de houder geplaatst (zie „Boardcomputer plaatsen en uitnemen", paging Nederlands-1).
- De能力和 aandrijfeenheid).
eBike-system in- en uitschakelen
Als u het eBike-systeem wilt inschakelen, heeft u de volgende möglichkheden:
- Is de boordcomputer bij het aanbrengen in de houder al ingeschakeld, dan worden het eBike-system automatisch ingeschakeld.
Druk bij een geplaatste boardcomputer en geplaatste eBike-accu een keer kort op de aan/uittoets 5 van de boardcomputer.
- Druk bij een geplaatste boardcomputer op de aan-/uittoets van de eBike-accu (zie gebruksaanwijzing van de accu).
De aandrijving worden geactiveerd zodia u op de pedalen trapt (behavle bij de functie duwhulp of in het ondersteuningsniveau,OFF"). Het motorvermogen zich aan het ingestelde ondersteuningsniveau aan de boardcomputer. Zodia hetsysteme geactiveerd worden,verschijnt gedurende korteijd „Active Line/Performance Line" op het display.
Zodra u bij normala gebruik Nieteer op de pedalen trapt of zodra u een snelheid van 25/45 km per uur heeft bereikt, wordt de ondersteuning door de aandrijving van de eBike uit geschakeld. De aandrijving wordt automatisch weer geactiveerd zodra u op de pedalen trapt of de snelheid onder 25/45 km per uur daalt.
Als u het eBike-systeem wiltuitschakelen,heeft u de volgende möglichkheden:
- Druk op deaan - /uittoets
Schakel de eBike-accu aan de aan-/uittoetsuit (zie gebruiksaanwijzing van de accu). - Verwijder de boardcomputer uit de houder.
Als de eBike zo'n 10 minutes lang nicht beweegt en er geen knop op de boardcomputer worden ingedrukt, za het eBike-system zichelf automatisch uitschakelen om energie te besparen.
eShift (optioneel)
eShift omvat de integratie van automatische schakelsystemen in het eBike-system. Om de bestuurder optimal van ondersteuning te voorzien, zich de functieweergave en het menu met basisinstelleningen speciaal aangepast voor de functie „eShift".
eShift met NuVinci H|Sync
Via een vooraf gedefinieree de Voorkeurstrandfrequentie worden alaar gelang uw spelheid automatisch de meest optimale versnelling ingesteld. In de handmatige modus is het maybek om+tussen Meerdere versnellingen te kiezen.
In de modus "NuVinci Trapfreq." kunt u met de toetsen -, resp. +" aan de bedieningseenheid de gewenste trapfrequentie verhogen of verlagen. Als u de toetsen -, resp.
^ + ingedrukt houdt, verhoogt of verlaagt, dan vermindert u de trapfrequente in stappen van vijf. De gewenste trapfrequente worden op het display weergegeven.
In de modus, NuVinci Versnelling'kunt u met de toetsen -resp. +aan de bedieningseenheid:tussen Meerdere vaste overbrengingen vooruit en terugschaken. De telkens gekozen overbrenging (versnelling) wordt op het display weergegeven.
De naafschakeling van de SRAM DD3 Pulse werkst afhankelijk van de snelheid. Hierbij worden onafhankelijk van de gekozen versnelling van de kettingschakeling een van de drie versnellingen van de naafschakeling automatisch gekozen
A u t o m . v e r s n . k e u
Bij elke versnellingswissel van de naafschakeling worden de gekozen versnelling kortstondig op het display weergegeven.
Als de eBike vanuit een snelheid van boven de 10km / u tot stilstand worden gebracht, kan het system automatisch terugschakenen maar een vooraf ingestelde „Startversnelling". De
"Startversnelling" kan in het menu met basisinstelleningen worden ingesteld (zie „Basisinstelleningen weergeven en aanpassen", pagina Nederlands-5).
In de modus, Versnelling"kunt umet detoetsen,"resp.
1 + 3 aan de bedieningseenheid:tussen Meerdere vaste overbrengingen vooruit en terugschakelen. De gekozen overbrenging (versnelling) wordt op het display weergegeven.
Ook in de handmatige modus „Versnelling" kan het system automatisch terugschakelenaar een ingestelde „Startversnelling".
Omdat de aandrijfeenheid de schakelbewerking herkent en daarom de motorondersteuning kortstondig reducert, is ook hetssbokkenonder last of op een helling.altijd mogelijk.
eShift met Shimano Di2
Voor Shimano eShift schakelt u de versnelling via de Shima-no-stuurhendel.
Bij elke versnellingswisseI van de naafschakeling wordt de gekozen versnelling kortstondig op het display weergegeven.
Nederlands-3
Omdat de aandrijfeenheid de schakelbewerking herkent en waarom de motorondersteuning kortstondig reduceert, is ook het schaken onder last of op een helling algijd möglichk.
Als de eBike vanuit een snelheid van boven de 10km / u tot stilstand worden gebracht, kan het system automatisch terugschakenaar een vooraf ingestelde „Startversnelling". De
"Startversnelling" kan in het menu met basisinstelleningen worden ingesteld (zie „Basisinstelleningen weergeven en aanpassen", pagina Nederlands-5).
Indicaties en instellingen van de boardcomputer
Energievoorziening van de boordcomputer
Zit de boordcomputer in de houder 4, is een voloende geladen accu in de eBike geplaatst en is het eBike-system ingeschakeld, dan worden de boordcomputer via de accu van de eBike van energie voorzien.
Wordt de boordcomputer uit de houder 4 genomen, dan gebeurt de energievoorziening via een interne accu. Is de interne accu bij het inschakelen van de boordcomputer zwak, dan verschijnt gedurende 3s.,Met fiets verbinden" in de tekstin-dicatie d. Daarna schakelt de boordcomputer opnieuw uit.
Voor het opladen van de interne accu staat u de boardcomputer opnieuw in de houder 4 (als een accu in de eBike ge-plaintst is). Schakel de eBike-accu aan de aan-/uittoets in (zie gebruiksaanwijzing van de accu).
U kunt de boardcomputer ook via de USB-aansluiting opla- den. Open hiervoor de beschemkap 8. Verbind de USB-bus 7 van de boardcomputer via een passende USB-kabel met een gebruikelijke USB-lader of de USB-aansluiting van een computer (5 V laadspanning; max. 500mA laadstroom). In de tekstindicatie d van de boardcomputer verschijnt ,USB aangesloten".
Boardcomputer in-/uitschakelen
Voor het inschakelen van de boardcomputer drukt u kort op de aan-/uittoets 5. De boardcomputer kan (bij voldoende geladen interne accu) ook ingeschakeld worden als.Deze Niet in de houder geplaatst is.
Voor het uitschakelen van de boordcomputer drukt u op de aan-/uittoets 5.
Is de boardcomputer Niet in de houder geplaatst, dan scha-kelt deze zich 1 minuut nadat de liaatste toets is ingedrukt om energiebesparende reden UIT.
Als u uw eBike gedurende enkele weken nicht gebruikt, dient u de boardcomputer uit zich houder te halen. Be-. waar de boardcomputer in een droge omgeving bij kamertemperatuur. Laad de boardcomputeraccu regelmatig op.
Accuoplaadindicatie
De acculaadindicatie i geeft de laadtostand van de eBikeaccu aan, Niet de laadtostand van de interne accu van de boardcomputer. De laadtostand van de eBike-accu kan eveneens aan de LED's aan de accu zich afgelezen worden.
In de indicatei komit elk streepej in het accusymbol overeen met ongeveer 20% van de capacititeit:
De eBike-accu is volledig geladen.
De eBike-accu moet bijgeladen worden.
De LED's van de laadtoestandsindicatie aan de accu gaanuit. De capacititeit voor de ondersteuning van de aandrijving is opgebruikt en de ondersteun ng wordt uitgeschakeld.De resterende capacitieit wordt voor de verlichting en de boordcomputer ter beschikking gesteld, de individatie knippert. De capacititeit van de eBike-accu volstaat voor nog ongeveer 2 aur fietsverlichting.Met andere verbruikers (bijv. automatische transmissie, laden van externe toestellen aan de USB-aansluiting) wordt hierbij geen rekening gehonden.
Wordt de boardcomputer uit de houder 4 genomen, dan blijft de LAST weergegeven acculaadtoestand opgeslagen.
Wordteen eBike met twee accu's gebruikt, dan geeft de accu- laadtoestandsindicatie i het vulpeil van bevde accu's aan.
Worden aan een eBike met twee geplaatste accu's beide accu's aan de fiets geladen, dan worden op het display de laadvoortgang van de beide accu's weergegeven (op de afbeelding worden net de linker accu geladen). Welke van de beide accu's net geladen worden, kutn u aan de knipperende indicatie aan de accu herkennen.
Ondersteuningsniveau instellen
U kunt aan de bedieningseenheid 9 instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan.altijd, ook tijdens het fietsen, gewijzigd worden.
Opmerking: In sommige uitvoeringen is het ondersteuningsniveau möglichelijk vooraf ingesteld en kan dit nicht worden gewijzigd. Het is ook möglichk dat eruit minder ondersteuningsniveaus dan hier vermeld kan worden gekozen.
De volgende ondersteuningsniveauaus staan maximaal ter bescheking:
OFF: de motorondersteuning is uitgeschakeld, de eBike kan zoals bij een normale fiets alleen door te trappen worden voortbewogen. De duwhulp kan op dit ondersteuningsniveau niert worden geactiveerd.
“ECO”: effectieve ondersteuning met maximale efficiente voor maximaal bereik
"TOUR":gelijkmatige ondersteuning voor tochten met moot bereik
"SPORT": krachtige ondersteuning voor sportief rijden op heuvelachtige stukken en voor rijden in de stad
“TURBO”: maximale ondersteuning bij flink doortrappen, voor sportief rijden
Nederlands-4
Voor het verhogen van het ondersteuningsniveau drukt u zo vaak op de toets, +12 aan de bedieningseenheid tot het gewenste ondersteuningsniveau op de indicatie b verschijnt, voor het verlagen op de toets, -11.
Het opgeroepen motorvermogen verschijnt op de indicatea. Het maximale motorvermogen hangt van het gekozen ondersteuningsniveau af.
Word de boardcomputer uit de holder 4 genomen, dan blijft hetIRST weergegeven ondersteuningsniveau opgeslagen, de indicatea van het motorvermogen blijft leeg.
Samenspel van eBike-systeme en versnellingen
Ook met de eBike-aandrijving kut u de versnellingen net als bij een normale fiets gebruiken (zie waarvoorde gebruiksaanwijzing van uw eBike).
Onafhankelijk van de aard van de versnelling is het raadzaam om tijdens het schakelen het trappen kort te onderbreken. Daardoor worden het schakelen vergemakkelijk en de slijtage van de aandrijfijn beperkt.
Door de keuze van de juiste versnelling kunt u bij geldijke krachtspanning de snugheid en het bereik vergroten.
Volg waarom de schakeltips die u door de indications g en h op uw display gevegen worden. Wordt de indicateig weergegeven, dan moet u in een hogere versnelling met lagere trapfrequentie schaken. Wordt de indicateig weergegeven, dan moet u een lagere versnelling met hogere trapfrequentie kiezen.
Fietsverlichting in-/uitschakelen
In de uitvoering waar bij het rijlicht door het eBike-systeem geveod worden, hunnen via de boordcomputer met de toets 2 tegelijk voorlicht en achechterlicht in- en uitgeschakeld worden. Bij het inschakenen van de verlichtingverschijnt „Licht aan" en bij het uitschaken van de verlichting „Licht uit" geduren de ca.1 seconde op het tekstdisplay d.Bij ingeschakeldlicht wordt het verlichtingssymbol c weergeven.
Het in- en uitschakelen van de fietsverlichting heeft geen invloed op dechychtergrundverlichting van het display.
Hulp bij het lopen in- en uitschakelen
De functie hulp bij het lopen kan het lopen met de eBike vergemakkelijden. De snugelid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km per uur bereiken. Hoe kleiner de gekozen versnelling, hoe lager de snugelid in de functie hulp bij het lopen (bij volledig vermogen).
De functie hulp bij het lopen mag uitsluitend bij het lopen met de eBike worden gebruikt. Als de wielen van de eBike bij het gebruik van de hulp bij het lopen geen contact met de grond make, bestaat gevaar voor letsel.
Voor het activeren van de duwhulp drukt u kort op de toets „WALK" aan uw boardcomputer. Druk na de activering binnen 3 s op de toets, + en houd deze toets ingedrukt. De aanrijving van de eBike worden ingeschakeld.
Opmerking: De duwhulp kan op het ondersteuningsniveau, "OFF" Niet worden geactiveerd.
De duwhulp wordenuitgeschakeld zodra een van de volgende situations van toepassing is:
Ulaat de toets, ^+ 12 los,
-
de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een hindernis),
-
de snelheid overschrijdt 6km / h
Opmerking: Bij eigena systemen kan de duwhulp door het indrukken van de „WALK"-toets direct gestart worden.
Indicaties en instelleningen van de boardcomputer
Snelheids-en afstandsindicaties
In de slelheidsmeterindicatie f wordt altijd de actuèle snel- heid weergegeven.
In de functie-indicatie (combinatie van tekstindicatie d en waarde-indicatie e) sunt u kiezen ut de volgende functies:
"Tijd": actuèleijd
-,Maximum":sinds de laatste reset bereekte maximale snelheid
"Gemiddelde": sinds de laatste reset bereekte gemiddelde snelheid
Rijtijd": Rijtijd sinds de laatste reset
"Bereik": te verwachten bereik met de aanwezige acculading (bij gelijkblijvende voorwaarden zoals ondersteuningsniveau, routeprofiel, enz.)
"Afstand totaal": indicatie van de toaal met de eBike afgelegde afstand (niet resetbaar)

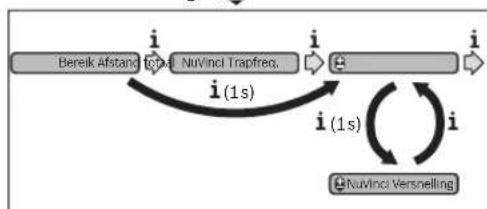

- "NuVinci Trapfreq./Versnelling": Dit menu-item wird alleen weergegeven bij een automatische Nu Vinci H|Sync-transmissie.
Als u de knop, i" langer dan 1 seconden ingedrukt houdt, kurz u vanuit elk menu-item het informatiemanu van de NuVinci-menu opvragen.
Als u van de modus, "NuVinci Trapfreq." wilt overscha- kelen maar de modus, "NuVinci Versnelling", drukt u 1 seconde lang op de knop, i".
Als u van de modus „NuVinci Versnelling" wilt overschakenen maar de modus „N u V i n c" staat het om korte op de knop, ite drukken.
Destandaardinstellingis,UNuVii
"Versnelling": Dit menu-item worden alleen weergegeven bij een Shimano-Di2-naafschakeling. Op het display wordt de huidige versnelling van de schakeling weergegeven. Elke keer dat u van versnelling wisselt, worden de zichwe versnelling kortstondig op het display weergegeven.
T r a p f r e q .
rappfreq.
Nederlands-5
"Autom. versn. keuze": Dit menu-item worden alleen weergegeven bij een automatische SRAM-transmissie.
Als u de knop, I'langer dan 1 seconde ingedrukt houdt, kunt u wisselen tussen de automatische modus A u to versusn. keuze en de handmatige modus Versnelling". Als u in de handmatige modus in de eerste versnelling rijdt, kunt u ook met een druk op de knop, -11 de modus "autom.versn. keuze"activeren. Als u nogmaals op de knop, -11 drukt, schakelt u weer terug maar de handmatige modus. Het is ook möglichk om over te schakelen maar de handmatige modus met een druk op de knop +12. Afstand":sinds de LASTe reset afgelegde afstand
Druk voor het wisselen in de indicatiefunctie op de toets, i" 1 aan de boordcomputer of op de toets, i" 10 aan de bedieningseenheid tot de gewenste functie weergegeven worden. Voor een reset van, Afstand", Rijtijd" en, Gemiddelde" gaat u maar een van deze drie functies en drukt u verzolgens zo lang op de toets, RESET" 6 tot de indicatei op nul worden gezet. Daarmee heeft ook een reset plaatsgvonden van de waarden van de beiden andere functies.
Voor een reset van „Maximum“ gaat u maarDEXE functie en drukt u verwolgens zo lang op de toets „RESET" 6 tot de indication op nul worden gezet.
Voor de reset van „Bereik“ gaat u maar deze functie en drukt u dan op de toets „RESET" 6 tot de individatie op de waarde van de fabrieksinstelling teruggezet is.
Wordt de boardcomputer uit de houder 4 genomen, dan blijven alle waarden van de functies opgeslagen en können deze verder weergegeven worden.
Basisinstellungen weergeven en aanpassen
Indicaties en wijzigingen van de basisinstallingen zijn möglich onafhankelijk van het feit of de boardcomputer in de houder 4 geplaatst is of Niet. Een aantal instelleningen zijn alleen zichtaar en wijzigbaar als bedieningscomputer worden gebruikt. Afhankelijk van de uitvoering van uw eBike ontbreken er möglich enkele menu-items.
Als u hier het menu Basisinstallingen wilt gaan, drukt u tegelijkertijd zo lang op de toets „RESET" 6 en de toets „i" 1 tot in de tekstindicatie d „Configuratie" verschijnt.
Druk voor het wisselen:tussen de basisinstellingen op de toets,1 aan de boardcomputer tot de gewenste basisinstelling weergegeven wordt. Is de boardcomputer in de houder 4 geplaatst, dan kunt u ook de toets,10 aan de bedieinngseenheid indrukken.
Om de basisinstellingen te wijzigen, drukt u voor het ver-minderen of bladenenaar onderen op de aan-/uittoets 5
naast de indicate, -" of voor het verhogen of bladeren aan boven op de toets verlichting 2 naast de indicate, +". Is de boordcomputer in de houder 4 geplaatst, dan is de wijziging ook met de toetsen, -" 11 resp. +" 12 aan de bedieinngseenheid möglichk.
Om de functie te verlaten en de gewijzigde instelling op te slaan, drukt u op de toets,"RESET"6 gedurende 3 s.
U kunt kiezen uit de volgende basisinstallingen:
- Tijd +": U kunt de actuèle tijd instellen. Als u de insteltoetsen langer indrukt, verandert de tjdsaanduiding sneller.
Wielomtrek +": U kunt deze door de fabrikant ingestel de waarde met ±5% veranderen. Dit menu-item worden alleen weergegeven als de boardcomputer zich in de houder befindt.
Nederlands": U kurz de taal van de teksten wijzigen.
U kurz kiezen uit Nederlands, Deens, Duits, Engels, Frans, Spaans, Italiaans, Portugees en Zweeds.
Eenheid km/mi +': U knot snugheid en afstand in kilometers of mistrien laten weergeven. - Tijdformaat +": U kunt deijd in de 12-uer-of 24-urindeling latent weergeven.
Schakeltip Aan/Uit +': U kunt de indicatie van het schakeladvies in- of uitschaken.
"Gebruiksdur totaal": Weergave van de totale tijsduur waarmee met de eBike is gereden (kan Niet gewijzigd worden).
"Versnell. calibr." (alleen NuVinci H|Sync): hier kurz u een kalibratie van de traploze vsnelling uitvoeren. Be vestig de kalibratie door op de toets, Fietsverlichting" te drukken.Volg daarna de aanwijzingen. Ookijdens het rijden kan bij een fout een kalibratie vereist worden.Bevestig ook hier de kalibratie door het indrukken van de toets, Fietsverlichting en volg de aanwijzingen op het display. Dit menu-item wordt alleen weergegeven als de boardcomputer zich in de houder bevindt. - Startversnelling +": hier kan de vertrekversnelling vastgelegd worden. In de stand, -" wordt de automatische terugschakelfunctie uitgeschakeld. Dit menupunt worden alleen in combinatie met SRAM DD3 Pulse en Shimano Di2 weergeveen. Dit menu-item worden allelen weergegeven als de boardcomputer zich in de houder befindt.
"Versn.aanpassing": met dit menuspunt kan men de Shimano Di2 fjin afstellen. Het opgevegen instelbereik kunt u in de gebruksaanwijzing van de versnellingsfabrikant terugvinden. Voer een fjine afstelling uit zodra u ongewone geluiden aan de versnellingen hoort. Hierdoor vermijdt u de vroegtijdige slijtage van de versnelling en u vermijdt ook eventuele hinder bij het schakelgedrag, waar door u in ongunstige situatuies ook kunt vallen. Dit menuspunt worden alleen in combinatie met de Shimano Di2 weergevegen. Ditt menu-item wordt alleen weergegeven als de boardcomputer zich in de houder bevindt.
Displ.vx.x.x":Dit is de softwareversie van het display.
Nederlands-6
"DU vx.x.x.x": Dit is de softwareversie van de aandrijfeenheid. Dit menu-item worden alleen weergegeven als de boardcomputer zich in de houder bevindt.
- "DU # xxxxxxxx" : Dit is het serienummer van de aanrijfeenheid. Dit menu-item worden allen weergegeven als de boardcomputer zich in de houder bevindt.
Service MM/JJJJ":Dit menu-item wordt weergeve ven als de fietsfabrikant een vaste servicetermijn hebte be paald.
Serv.xxkm/mi":Dit menu-item wordt weergegeven na het bereiken van een bepaalde rijafstand waarvoord fietsfabrikant een servicetermijn heeft bepaald.
"Bat.vx.x.x.x":Dit is de softwareversie van de accu.Dit menu-item wordt alleen weergegeven als de boardcomputer zich in de houder bevindt.
Indicatie boutcode
De componenten van het eBike-system worden voortdurend automatisch gecontroleerd. Als een fout wordt vastgesteld, verschijnt de desbeteffende foutcode in de tekstindicatie d. Druk op een willekeurige toets aan de boardcomputer 3 of aan de bedieningseenheid 9 om maar de standaardindicatie terug teKaren.
"1. Bat.vx.x.x"; bij het gebruik van 2 accu's is dit de softwareversie van een accu. Dit menu-item wordt alleen weergegeven als de boardcomputer zich in de houder befindt.
-2. Bat.vx.x.x.x": bij het gebruik van 2 accu's is dit de softwareversie van de andere accu. Dit menu-item wordt alleen weergegeven als de boardcomputer zich in de houder bevindt.
"Gear vx.x.x.x": dit is de softwareversie van de automatische versnelling. Dit menu-item worden alleen weergegeven als de boardcomputer zich in de houder befindt. Dit menu-item worden alleen weergegeven bij een automatische transmissie.
Afhankelijk van de aard van de fouit wordt de aanrijving indien nodig automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aanrijving is beschert alsigtijd möglichk. Laat de eBike controeren voordat u er opnieuw mee gaat rijden.
Laat alle reparations uitsluitend door een geautoriseer de fietsenhandelaar uityoeren.
| Code Oorzaak Oplossing | ||
| 410 | Een of meerdere toetsen van de boardcomputer zichen geblokkeerd. | Controller of er toetsen zich vastgeklemd, bijv. door binnengedrangen vuil. Reinig de toetsen indien nodig. |
| 414 | Verbindingsprobleem van bedienings- enheid | Aansluitingen en verbindingen latent controleren |
| 418 | Een ofmeer toetsen van de bedie- ningseenheid zichen geblokkeerd. | Controller of er toetsen zich vastgeklemd, bijv. door binnengedrangen vuil. Reinig de toetsen indien nodig. |
| 419 | Configuratiefout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 422 | Verbindingsprobleem van aandrijfeen- heid | Aansluitingen en verbindingen latent controleren |
| 423 | Verbindingsprobleem van de eBike- accu | Aansluitingen en verbindingen latent controleren |
| 424 | Communicatiefout van de componenten onderling | Aansluitingen en verbindingen latent controleren |
| 426 | Interneijdoverschrijdingsfout | Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. Het is in deze foutoestand nicht möglich om de omtrek van de banden weer te given of aan te passen in het menu met basisinstillingen. |
| 430 | Interne accu van de boardcomputer leeg | Boardcomputer opladen (in de houder of via USB-aansluiting) |
| 431 | Softwareversiefout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 440 | Interne fout van aandrijfeenheid | Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 450 | Interne Softwarefout | Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
Nederlandsl-7
| Code | Oorzaak | Oplossing |
| 460 | Fout aan de USB-aansluiting | Verwijder de kabel van de USB-aansluiting van de boardcomputer. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 490 | Interne fout van de boardcomputer Boardcomputer laten controeren | |
| 500 | Interne fout van aandrijfeenheid | Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 502 | Fout in de fietsverlichting | Controler het Licht en de bijbehorende bekabeling. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 503 | Fout van sleheidssensor | Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 510 | Interne sensorfout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 511 | Interne fout van aandrijfeenheid | Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 530 | Accufout | Schakel de eBike uit, verwijder de eBike-accu enplaats de eBike-accu er opnieuw in. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 531 | Configuratiefout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 540 | Temperatuurfout De eBike bevindt zich buiten het togetestane temperatuurbereik. Schakel het eBike-systeme uit om de aandrijfeenheid tot het togetestane temperatuurbereik te latent afkoelen of opwarmen. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 550 | Een Niet togetestane verbruiker worden herkend. | Verwijder de verbruiker. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 580 | Softwareversiefout | Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 591 | Authenticatieout | Schakel het eBike-systeme uit. Verwijder de accu enplaats hem er opnieuw in. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 592 | Incompatibel component | Compatible display plaatsen. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 593 | Configuratiefout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 595, 596 | Communicatiefout | Controler de bekabeling maar de versnelling en start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 602 | Interne accufoutijdens het laden | Scheid het laadapparaat van de accu. Start het eBike-systeme opnieuw. Sluit het laadapparaat op de accu aan. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 602 | Interne accufout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 603 | Interne accufout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
Nederlands-8
| Code | Oorzaak | Oplossing |
| 605 | Accutemperatuurfout | De eBike bevindt zich buiten het toegestane temperatuurbereik. Schakel het eBike-systeem uit om de aandrijeleenheid tot het toegestane temperatuurbereik te lately afkoelen of opwarmen. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 605 | Accutemperatuurfoutijdens het laden | Scheid het laadapparaat van de accu. Laat de accu afkoelen. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. |
| 606 | Externe accufout Controller de bekabeling. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 610 | Accuspanningsfout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 620 Fout laadapparaat Vervang het laadapparaat. Neem contact op met uw Bosch eBike-dealer. | ||
| 640 | Interne accufout Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 655 | Meervoudige accufout Schakel het eBike-systeem uit. Verwijder de accu enplaats hem er opnieuw in. Start het systeme opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. | |
| 656 | Softwareversiefout Neem contact op met uw Bosch eBike-dealer zodat hij de Software-update uitvoert. | |
| 7xx | Versnellingsfout | Gelieve de begruiksaanwijzing van de fabrikant van de versnelling in acht te nemen. |
| Geenindicatie | Interne fout van de boardcomputer | Herstart uw eBike-systeem door het uit- en opnieuw inschakenen. |
Energievoorziening van extern apparaten via USB-aansluiting
Met de USB-aansluiting kenn den meeste apparaten, die via USB-aansluiting van stroom worden voorzien (bijvoorbeeld diverse mobiele telefoons), gezruikt en opgeladen worden.
Voorwaarde voor het laden is dat de boardcomputer en een voldoende geladen accu in de eBike geplaatst zijn.
Open het beschermkapje 8 van de USB-aansluiting op de boardcomputer. Verbind de USB-aansluiting van het externe apparaat met de USB-laadkabel Micro A-Micro B (verkrijg-baar via uw Bosch eBike-dealer) met de USB-aansluiting 7 op de boardcomputer.
Na ontkoppeling moet de USB-aansluiting met behulp van het beschermkapje 8 zorgvuldig worden gesloten.
Een USB-verbinding is geen waterdichte koppeling. Bij het fietsen in de regel mag er geen extern apparaat aangesloten zich en moet de USB-aansluiting 8 volledig�ijn afgedekt door het beschemkapje.
Onderhoud en service
Onderhoud en reiniging
Alle componenten inclusief de aandrijfeenheid mogen nicht onder water gedompeld of met water onder druk gereinigd worden.
Gebruik voor de reiniging van uw boordcomputer een zachte, alleen met water bevochtigde doek. Gebruik geen reinigings-middelen.
Laat uw eBike-systeme minstens een ker per Jaar technisch controeren (o.a. mechaniek,actualiteit van de systeemsoftware).
Bijkomen kan de fietsfabrikant of fietshandelaar voor de servicebeurt een kilometerstand en/of eenperiode ten grondslag leggen. In dit geval za de boordcomputer na elk inschakelen de uit te voeren servicebeurt op het tekstdisplay d met
S e r v i c e 4s lang weergeven. Neem voor service of reparaties aan de eBike contact op met een erkende rijwijielhandel.
Nederlands-9
Klantenservice en gebruiksadviezen
Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel.
Contactgegevens van de erkende rijwijielhandel vindt u op de internetpagina www.bosch-ebike.com
Vervoer
Wanneru uw eBike buiten uw auto, bijv. op een fiets drager, meeneemt, verwijder dan de boardcomputer en de eBike-accu om beschadigingen te vermijden.
(Boardcomputers die nicht op een houder gestoken können worden, können nicht van de fiets genommen worden. In dit geval kan de boordcomputer op de fiets blijven.)
De accu's vallen onder de vereisten van hetrecht i.v.m. gevaarlijke goederen. Onbeschadigde accu's kunnen door de privegebruiker zonder verdere verplichtingen over de wegetransporteerd worden.
Bij het transport door professionele gebruikers of bij het transport door derden (bijv. luchttransport of transportsbedrijf) moeten specifieke vereisten aan verpakking en aandui-ding in achegenomen worden (bijv. voorschriften van de ADR). Indien nodig kan bij de voorbereiding van het verzendstuk het advies van een expert voor gevaarlijke goederen ingewonnen worden.
Neem bij alle vragen over het vervoer van de accu's contact op met een erkende rijwijielhandel. Bij de rijwijielhandel kunt u ook een geschikte transportverpakking bestellen.
Afvalverwijdering
Aandrijfeenheid, boardcomputer incl. bedienings- enheid, accu, snugheidssensor, toebehoren en verpakkingen moeten op een milieuvriendelijk manier afgevoerd worden.
Gooi een eBike of componenten waar van Niet bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtig 2012/19/EU moeten Niet更是 bruikbare elektrische apparaten en volgens de Europese richtig 2006/66/EG要去en defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoordere wijze worden gerecycled.
De in de boardcomputer geintegreerde accu mag alleen uittgenomen worden om af te voeren. Door het openen van de behui-zingsschakelaar kan de boardcomputer vernietigd worden. Gelieve Niet meer bruikbare accu's en boardcomputers bij een geauthoriseerde fietsenhandelaar af te gezven.
Li-ion:
Lees de aanwijzingen in het gedeelte "Vervoer", paginga Nederlands-9 en neem.Deze in acht.
Wijzigingen voorbehonden.
