K 5.79 MD T250 - Painepesuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Korkeapainepesuri
Merkki	Kärcher
Malli	K 5.79 MD T250
Käyttöpaine	12,5 MPa
Suurin sallittu paine	14 MPa
Vesivirta	6,7 L/min
Pesuainevirta	0 - 0,3 L/min
Syöttöveden maksimilämpötila	40 °C
Syöttöjännite	220-240 V ~ 50/60 Hz
Kytkentäteho	2 kW
Verkkosuojaus	10 A (hidastettu)
Suojausluokka	II
Suojausluokitus	IP X5
Pituus	315 mm
Leveys	345 mm
Korkeus	860 mm
Paino (käyttövalmis tarvikkeineen)	11,4 kg
Pistoolikahvan reaktiovoima	20 N
Äänenpainetaso LpA	78 dB(A)
Äänitehotaso LWA + epävarmuus	93 dB(A)
Käsiin/olkapäihin kohdistuva tärinä	< 2,5 m/s²
Mukana toimitettu suutin	Vario Power (paineensäätö) + Rotabuse
Sisäänrakennettu pesuainesäiliö	Kyllä
Turvalaitteet	Pääkytkin, pistoolikahvan lukitus, painekytkimellä varustettu varoventtiili
Lisävarusteet	Kärcher-vesisuodatin, järjestelmäerotin, vahvistettu letku
Huolto	Puhdista veden tulpatruuna ja pesuaineen imuletkun suodatin ennen pitkäaikaista varastointia

Usein kysytyt kysymykset - K 5.79 MD T250 Kärcher

Kuinka käytän pesuainetta K 5.79 MD T250 -korkeapainepesurin kanssa?

Käytä Vario Power -suutinta ja käännä se Mix-asentoon. Täytä pesuainesäiliö suositellulla Kärcher-tuotteella. Säädä annostus imuletkun säädinventtiilistä. Suihkuta pesuaine kuivalle pinnalle, anna vaikuttaa ilman täydellistä kuivumista ja huuhtele sitten korkeapainepesulla.

Mikä on tämän laitteen maksimipaine ja virtaama?

Käyttöpaine on 12,5 MPa (suurin sallittu 14 MPa). Vesivirta on 6,7 L/min ja pesuainevirta 0–0,3 L/min.

Voinko käyttää jatkojohtoa? Mitä varotoimia?

Kyllä, käytä ulkokäyttöön sopivaa jatkojohtoa, jonka poikkipinta on riittävä: 1-10 m: 1,5 mm²; 10-30 m: 2,5 mm². Kelaa jatkojohto kokonaan auki ja varmista, että pistoke ja pistorasia ovat vesitiiviitä.

Kuinka säilytän laitetta talvella jäätymisen välttämiseksi?

Tyhjennä vesi kokonaan: käynnistä laite ilman vesisyöttöä (enintään 1 min), kunnes vettä ei enää tule. Säilytä laite ja tarvikkeet jäältä suojatussa paikassa.

Mitä tehdä, jos paine on heikko tai laite ei nosta painetta?

Tarkista suuttimen asetus. Huuhtele laite käyttämällä sitä ilman korkeapaineletkua (enintään 2 min). Tarkista vedensyöttö ja puhdista veden tuloaukon sihti. Varmista, ettei suodatin ole tukossa.

Moottori hurisee, mutta laite ei käynnisty, mitä tehdä?

Tämä voi johtua jännitehäviöstä (heikko verkko tai liian pitkä jatkojohto). Käynnistäessäsi vedä ensin pistoolikahvan vipua ja käännä sitten kytkin asentoon I/ON.

Kuinka puhdistan suuttimen?

Irrota laite verkosta. Poista lika suuttimen aukosta neulalla ja huuhtele se puhtaalla vedellä.

Mitkä ovat suositeltavat lisävarusteet?

Kärcher tarjoaa vesisuodattimen (viite 4.730-059) pumpun suojaamiseksi, järjestelmäerottimen liitäntään vesijohtoverkkoon ja vahvistetun letkun (halkaisija vähintään 1/2 tuumaa, pituus vähintään 7,5 m).

Kuinka huoltaa laitetta ennen pitkäaikaista varastointia?

Ennen talvisäilytystä puhdista pesuaineen imuletkun suodatin juoksevalla vedellä. Irrota ja puhdista myös veden tuloaukon sihti pinseteillä.

Voinko korjata laitteen itse?

Vain valtuutettu Kärcher-huolto saa suorittaa korjauksia, erityisesti sähköosiin liittyviä. Pienissä vioissa katso käyttöohjeen lukua Vianmääritys.

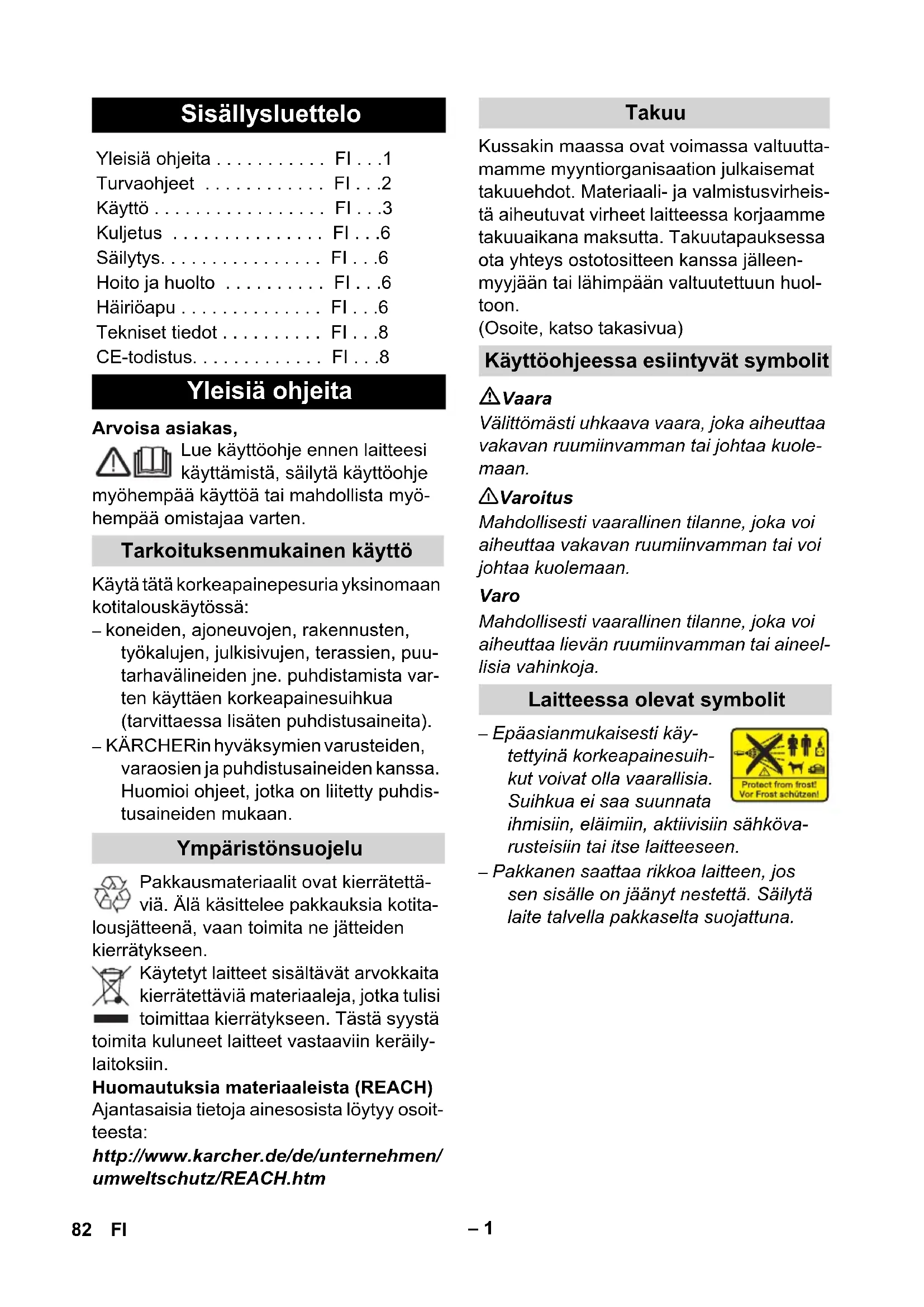

KÄYTTÖOHJE K 5.79 MD T250 Kärcher

Yleisiä ohjeita . FI .1

Turvaohjeet FI.2

Käytto FI.3

Kuljetus FI.6

Sailytys. FI .6

Hoito ja houlto FI...6

Häiriöapu FI.6

Tekniset tiedot . FI . .8

CE-todistus. FI .8

Yleisiä ohjeita

Arvoisa asiakas,

Lue käyttoohje ennen laitteesi käytämista, säilytä käyttoohje

myohempää käytöä tai mahdollista myohempää omistajaa varten.

Tarkoituksenmukainen käytto

Käytä tata korkeapainepesuria yksinomaan kotitalouskäytössa:

• koneiden, ajoneuvoen, rakennusten, tyokalujen, julkisivujen, terassien, puutarhavalieneiden jne. puhdistamista varten kayttäen korkeapainesuihkua (tarvittaessa lisaten puhdistusaineita).

• KÄRCHERin hyväksymien varusteiden, varaosien ja puhdistusaineiden kanssa. Huomioi ohjeet, jotka on liitetty puhdistusaineiden mukaan.

Ympäristönsuojelu

Pakkaismateriaalit ovat kierratettäviä. Alä käsittelee pakkauksia kotitaatteenä, vaan toimita ne jatteiden atykseen.

Käytetyt laitteet sisälṭavat arvokkaita
kierrätettäviä materiaialeja, jotka tulisi
toimittaa kierrätykseen. Tast syystä

toimitakuluneet laitteet vastaaviin kerailylaitoksiin.

Huomautuksia materiaialeista (REACH)

Ajantasaisia tietoja ainesosista loytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaammetakuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jalleenmyyjän tai lahimpaan valtuutettuun huoltoon.

(Osoite, katso takasivua)

Käytöohjeessa esiintyvät symbolit

Vaara

Välittömästi uhkaava vaara, joka aiheuttaavakavan ruumiinvamman tai johtaa kuolemaan.

Varoitus

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaavakavan ruumiinvamman tai voi johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Laitteessa olevat symbolit

-Epaasianmukaisesti kay- tettyina korkeapainesuih- kut voivat olla vaarallisia.

Suihkua ei saa suunnata

ihmisin, elaimin, aktivisiin sahkovarusteisiin tai itse laitteeseen.

• Pakkanen saattaa rikkoa laitteen, jos sen sisalle on jaanyt nestetta. Sailyta laite talvella pakkaselta suojattuna.

Turvaohjeet

△Vaara

■ Alä koskaan tartu marillä käsillä virtapistokkeeseen.
Ala ota laitetta kayttoon,Jos verkkojohto tai laitteen tärkeat osat, esim. korkeapaineletku, suihkupistooli (-kahva) tai turvalaitteet ovat vaurioituneet.
Tarkasta aina ennen käyttoa, etta sahkökaapeli ja verkkopistoke ovat ehjat. Anna valtuutetun huollon/sahkoalan ammattilaisen valittomasti vaihtaa vaurioitunut sahkökaapeli.
Tarkasta korkeapaineletkun kunto aina ennen kayttoa. Vaihda vauroitunut korkeapaineletku valittomasti.
Käytto räjähdsalttiilla alueilla on kielletty.
Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmaäräyksiä.
Epääasianmukaisesti käytetyinä körkeapainesuihkat voivat olla vaarallisia. Suihkua ei saa suunnata ihmisin, eläimiin, aktiivisiin sahkövarusteisin tai itse laitteeseen.
■ Alä suuntaa korkeapainesuihkua muhin ihmisin tai itseesi vaatteiden taikenkien puhdistamiseksi.
Alä ruiskuta esineita, jotka sisälätvät terveydelle Haitallisia aineita (esim. asbesti).
Korkeapainesuihku voi vauroittaa ajonevon renkaita/renkaiden venttiilejä, jolloin ne saattavat puhjeta. Ensimmainen merkki siita on renkaan varin muuttuminen. Vauroituneet ajonevon renkaat/ renkaiden venttillit ovat hengenvaarallisia. Pida puhdistuksessa vahintaan 30 cm suihkutusetäisyys!
Rajahdysvaara!

Alä suihkuta mitään palavia{nesteita. Alä koskaan ime liotinpitoisia{nesteita tai laimentamattomia happoja tai liuottimia! Niihin kuuluvat esim. bensiini, varinohennusaineet tai polttoolly.

Ruiskutussumu on erittain herkasti sytyvää, helpostirajähtavaa ja myrkyllista. Alä kayta asetonia, laimentamattomia happoja eikaliuottimia, koska ne syövyttävat laitteessa kaytetyjá materiaa-leja.

Varoitus

Verkkojohdon ja jatkojohdon liittimen on oltava vesitiiviitä, eivätkä ne saa maata vedessä.
Tarkoitukseen sopimattomat jatkojoh-dot voivat olla vaarallisia. Käytä ulkona vain tarkoitukseen hyväksyttyja ja vastaavasti merkittyja jatkojohtoja, joissa on riittävä johdon poikkileikkaus. 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²
Kelaa jatkojohto aina kokonaan kaape-likelihooda.
Korkeapaineletku, varusteet ja liittimet ovat tärkeitä laitteen turvallisuudelle. Käytä vain valmistajan suosittelemia korkeapaineletkuja, varusteita ja liittämä.
Tata laitetta ei ole tarkoitettu sellaisten henkiloiden kaytettavaksi, joiden aistit, fyysiset tai henkiset kyvyt ovat rajoittuneet.

Lapset tai perehymattomat henkilot eivat saa kayttaa Iaitetta.

Lapsia on valvottava sen varmistamiseksi, etta he eivat leiki laitteen kanssa. Pida pakkausfoliotlasten ulottumatto-missa,tukehtumisvaara!

Käytäjan on käytettäva laitetta tarkoituksenmukaisesti. Käytäja on huomioitava paikalliset olosuheet ja tyoskennellessaan laitteen kanssa huomioitava ymparistössa oleskelevat henkilöt.
Alä kayta laitetta,Jos laheisyydessa on muita henkiloitta, joilla ei ole asianmu- kaista suojavarustusta.
Käytä sopivia suojavaatteita ja suojalaseja takaisin ruiskuvalta vedeltä tai lia-ta suojaamiseksi.

Varo

Pitempien kayttotaukojen aikana paskytkin/laitekytkin kytketaaan pois tai verkkopistoke irrotetaan.
Laitetta ei saa käyttaa alle 0^ Iampö-tiloissa.
Pida lakattujen pintojen puhdistuksessa vahintaan 30 cm suihkutusetäisysvaurioiden valttamiseksi.
■ Älä koskaan jatā laitetta valvomatta niin kauan kuin se on käytössä.
Kiinnitā huomiota siihen, etta verkko-tai jatkojohtoja ei vahingoiteta eikä vaurioi teta ajamalla yli, puristamalla tai kiskomalla. Suojaa verkkojohto kuumuudelta, oljylta ja teraviltä reunoilta.
Kaikkien työaluella olevien sahköä johtavien osien on oltava suojatut ruiskutusvedeltä.
Laitteen liittäminen on sallitu ainoastaan sahkoliitäntään, joka on sahkö-asentajan asentama standardin IEC 60364 mukaan.
Liitta laite vain vaihtovirtaan. Jannitteen on oltava sama kuin laitteen typpikilvessä ilmoitettu jannite.
Sahkoliitannan suurinta salittua verkkovastusta ei saa ylittä (katso teknisitetiedot). Jos ilmenee epaselvyksia koskien verkkolitantasi kaytettaviss olevaa verkkovastusta, ota yhteys energiansyottoyhtioosi.
Suosittelemme turvallisuussyista, etta laitetta kaytetaan aina vikavirtasuojaktykimen (maks. 30mA ) kautta.
Puhdistustoitta, joissa syntyy oljynpitoista jatevettta, esim. moottorinpesu, alustanpesu, saa suorittaa vain pesupaikoissa, joissa on oljyn erottimet.
Tämä laite on kehitetty puhdistusaineiden käyttoön, jotka laitteen valmistaja toimittaa tai suosittelee. Muiden puhdistusaineiden tai kemikalioiden käytö voi Haitata laitteen turvallisuutta.

Turvalaitteet

Varo

Turvalaitteet on tarkoitetti loukkaantumisilta suojaamiseksi, niitä ei saa muuttaa eikä ohittaa.

Laitekytkin

Laitekytkin体系建设 laitteen tahattoman käytämisen.

Suihkupistoolin lukitus

Lukitus lukitsee suihkupistoolin liipaisimen ja estaa taten laitteen lahattoman kaynnistymisen

Ylivirtausventtiipainekytkimellä

Ylivuotoventti i esta sallitun kayttopaineen ylltymisen.

Kun suihkupistoolin liipaisin päästetaan irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysahtyy. Kun liipaisimesta vedetaan, kytkee painekytkin taas pumpun paalle.

Edellytykset seisontavakauudelle

Varo

Varmista ennen laitteen jokaista käyttilmistä tai laitteseen kohdistuvaa toimenpidettä, etta laite seisoo Kantavalla alustalla tukevasi paikallaan.

Kun laite asetetaan vaakasuoralle alustalle, sen seisontavakavuus on taattu.

Käytto

Toimitus

Laitteen toimituslaajuus on kuvattu pakka- uksessa. Tarkasta purkaessasi laitetta pak- kauksesta pakkauksen sisallon taydellisyys.

Ota yhteys jalleenmyyjän,Jos varusteita puuttuu tai havaitset kuljetusvahinkoja.

Laitekuvaus

Kuvat katso sivu 2

1 Verkkokaapeli ja pistoke
2 Pidike suihkuputkelle
3 Kuljetuskahva
4 Puhdistusaineen imuletku

5 Puhdistusaineen annostelusaadin
6 Pidike pistoolille
7 Puhdistusinesaillio
8 Laitekytkin (PÄÄLLE/POIS)
9 Korkeapaineliitäntä
10 Vesiliitanta ja sihti
11 Tulovesilitäntä
12 Suihkupistooli
13 Suihkupistoolin lukitus
14 Paina painiketta korkeapaineletkun irroittamiseksi suihkupistoolista
15 Korkeapaineletku
16 Paineensäddöllä (Vario Power) varustettu suihkuputki
17 Suihkuputki ja Pyörivä pistesuutin

Erikoisvarusteet

Erikoisvarusteet laajentavat laitteesi käytömmahdollisuuksia.Tarkempia tietoja saat KÄRCHER -myyjälikkeeltäsi.

Ennen käyttoönottoa

Kuva A-F

Kiinnitā laiteen mukana irtonaisena tulleet osat laiteeseen ennen käyttoönottamista. Kuva G

Pistä korkeapaineletku niin syvälle suihkupistooliinkäsiruiskupistoolin, että kuulet sen napsahtavan lukitukseen. Huomautus: Huomioi liittinnipan oikea suuntaus.
Kokeile liitokensen pitavyys korkeapaineletkusta vetamalla.

Vedensyöttö

Varoitus

Voimassa olevien märäysten mu-kaan laitetta ei saa käytta milloinkaan juomavesiverkossa ilman

takaisinimusuojaa. Tällöin on käytettäva KÄRCHERin soveltuva takaisinimusuojaa tai vaihtoehtoisesti normin EN 12729 typpi BA mukaista takaisinimusuojaa. Vesi, joka on valunut takaisinimusuojan lvävitse, ei ole juomakelpoista.

Varo

Asenna järestelmäerotin aine vedensyötoön, ei koskaan suoraan laitteeseen!

Huomautus: Veden epäpuhtaudet voivat vahingoittaa korkeapainepumppuja ja varusteita. Vahinkojen estämiseksi suosittelemme käytämaan KÄRCHERSyöttövesisuodatinta (lisävaruste, tilausnermo 4.730-059).

Vedensyöttö vesijohdosta

Noudata vesilaitokens ohjeita.

Liitantaarvot katso typpikilpi/tekniset tiedot.

Käytä kaupasta staatavalla liittimellä varrustettua, kudosvahvistettua vesiletkua (ei kuulu toimitukseen). (halkaisija vähintään 1/2 tuuma tai 13 mm, pituus vähintään 7,5 m).
Ruuvaa mukana toimitetu liitin laitteen vesilitiantaan.
Liitä vesiletku laitteen liittimeen ja sitten vedensyöttöpisteeseen.

Käyttoönonotto

Varo

Yli 2 minuuttia kestävä kuivakänty vahingoittaa korkeapainepumppua. Jos laitteseen ei muodostu painetta 2 minuutinisallä, kytke laite pois ja toimi luvun "Apuhairitapauksissa"ohjeiden mukaan.

Kiinnitā korkeapaineletku laitteen korkeapaineniitäntään.
Pistä suihkuputki pistoolin ja kiinnitä paikalleen kiertamälla putkea 90^ .
Avaa vesihana kokonaan.
Liitä virtapistoke pistorasiaan.
Kytke laite paallee "I/ON".

Käytto

△Vaara

Korkeapainesuuttimesta ulostuleva vesisuihku saa aikaan suihkupistoolin vaikuttavan takaiskuvoiman. Ota tukeva asento ja pidä pistoolista ja suihkuputkesta tukevasti kiinni.

Varo

Varmista ennen puhdistuksen aloittamista,etta painepesuri on tukevasti tasaisella alustalla. Kayta puhdistettaessa suojalaseja ja suojavaatetusta.

Vapautasuihkupistoolin liipaisin lukituksesta.
Vedä liipaisimesta, laite käynistyy.

Huomautus: Kun ote liipaisimesta irrotetaan, kone pysahtyy. Järjestelmä pysyy korkeapaineisena

Paineensäddöllä (Vario Power) varustetu suihkuputki

Tarkoitetti yleisimi pi n puhdistustehtäviin. Työpaine on säädettävissä portaattomasti valillä „Min“ ja „Max“.

Päästä suihkupistoolin vipu irti.
Kierrä suihkuputki haluamaasi asentoon.

Huomautus: Soveltuu toihin, joissa käytetän puhdistusaineita, kierra suihkuputki tällöin asentoon „Mix".

Suihkuputki ja Pyörivä pistesuutin

Pinttyneen lian poistoon.

Varo

Alä puhdista autonrenkaita, maalipintoja tai
arkoja pintoja kuten puuta likajyrimella,
vahingoittumisvaara.

-Ei sovellu toihin, joissa kaytetaan puhdistusaineita.

Työskently puhdistusaineita käytäen

Käytä kulloiseenkin puhdistustehtävään ainoastaan KÄRCHER puhdistus- ja hoitoaineita, koska ne on kehitetty erityisesti laitteessasi käytettäväksi. Muiden puhdistus- ja hoitoaineiden käytäminen voi johtaa laitteen nopeampaan kulumiseen ja takuun raukeamiseen. Pyydä lahempiä tietoja KÄRCHER erikoislikkeestäsi tai suoraan Kärcheriltä.

Käytä paineensäddöllä (Vario Power) varustettua suihkuputkea.
Kierrä suihkuputki asentoon „Mix".

Huomautus: Tällöin Iaitetta käytettäessä vesisuihkuun lisätään puhdistusaineliuosta.

Kaada puhdistusaineliuos puhdistusainesäiliöön (noudata puhdistusaineen pakkaukssessa olevaa annihilostusohjetta).
Säädä puhdistusaineliuoksen käytö-märää puhdistusaineen annostelusätimellä.

Suositeltavat puhdistusmenetelmät

Suihkuta puhdistusainetta säasteliästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua).
Huhdo irrotetu lika pois korkeapainenuikulla.

Käytön keskeytys

Päästä suihkupistoolin vipu irti.
Lukitse suihkupistoolin liipaisin.
Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite on lisäksi kytkettä pois paälta „0/OFF".
Pistā suihkupistooli pitimeensä.

Käytön lopetus

Varo

Irrota korkeapaineletku suihkupistoolista tai laitteesta vain, kun järjestelmässä ei ole painetta.

Kun työ puhdistusainetta käyttaen on suoritettu, ripusta imuleku astiaan, jossa on puhdasta vettä, kytke laite n. 1 minuutin ajaksi paälle suihkuputken ollessa irrotettuna ja huuhtele puhtaaksi.
Päästä suihkupistoolin vipu irti.
Kytke laite pois päältä "0/OFF".
Sulje vesihana.
Paina suihkupistoolin vipua järkestelmässä vielä olevan paineen laskemiseksi ulos.
Lukitse suihkupistoolin liipaisin.
Vedä verkkopistoke irti.

Kuljetus

Varo

Onnettomuuksien tai vammojen valttamiseksi, huomioi laitetta kuljetettaessa senpaino (katso Teknisitetod).

Kuljetus käsin

Nosta ja kanna laitetta cantokahvasta.
Vedä laitetta kuljetuskahvasta.

Kuljetus ajoneuvoissa

Varmista laite siirtymisen ja kaatumisen varalta.

Säilytys

Varo

Onnettomuuksjen tai vammojen valttamiseksi, huomioi sailytyspaikkaa valittaessa laitteen paino (katso Tekniset tiedot).

Laitteen sailytys

Pysäytä laite tasaiselle pinnalle.
Pistä suihkupistooli pitimeensä.
Kokoa verkkoliitantakaapeli, korkeapai-neletku ja varusteet laitteeseen.

Jos sailytys on pitempiaikaista, esim talven ajaksi, huomioi lisaksi luvussa Hoito olevat ohjeet.

Suolaaminen pakkaselta

Varo

Suojaa laite ja varusteet jaatymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet, jos niistä ei ole poistettu kaikkea vetta. Vahinkojen välttämiseksi:

Veden poistaminen laitteesta: Käynnistä laite ilman korkeapaineletkua ja vesiliitantäa (maks. 1 min) ja odota kunnes korkeapaineniittimestä ei tule enäa vetä. Kytke laite pois paälta.
Sailyta laitetta kaikkine varusteineen pakkaselta suojatuissa tiloissa.

Hoito ja huolto

△Vaara

Kytke laite pois päältä ennen kaikkia hoitja huoltotöitä ja vedä virtapistoke irti pistorasiasta.

Hoito

Ennen pitempa' varastointia, esim. talvella:

Vedä suodatin irti puhdistusaineen imulektkusta ja puhdista suodatin juoksevassa vedessa.
Vedä suodatin ulos vesilitännastä lattapiptiä kayttäen ja puhdista sihti juoksevassa vedessä.

Huolto

Laitetta ei tarvitse huoltaa.

Varaosat

Käytä vain alkuperäisia KÄRCHER-vara-osia. Varaosaluettelo lóytyy tämän käytöohjeen lopusta.

Häiriöapu

Pienemmat hairiot voit itse poistaa seuraavan yhteenvedon avulla.

Epäselvissä tapauksissa känny valtuute-tun asiakspalvelun puoleen.

△Vaara

Kytke laite pois päältä ennen kaikkia hoitja huoltotöitä ja vedä virtapistoke irti pistorasiasta.

Vain valtuutetu asiakspalvelu saa suorittaa korjaustyot ja sahköisiiin rakenneosiin kohdistuvat tyot.

Laite ei toimi

Vedä suihkupistoolin vivusta, laite käynistyy.
Tarkasta, onko tyyppikilvessä ilmoitettu jannite sama kuin virtalähteen jannite.
Tarkasta, onko verkkojohto vaurioitu-nut.

Laitteseen ei tule painetta

Tarkasta suihkuputken saatö.
Ilmanpoisto laitteesta: Käynnistä laite il-man korkeapaineletkua ja odota (kork. 2 minuuttia), kunnes korkeapaineniittimestä tulee vetta ilman ilmakuplia. Kytke laite pois paälta ja kiinnitä korkeapaineletku jalleen takaisin paikalleen.
Tarkasta vedensaanti
Vedä suodatin ulos vesilitännastä lattapihtä käyttaen ja puhdista sihti juoksevassa vedessa.

Laite ei käynnisty, moottori murisee

Syy: Jannite on pudonnut lian matalaksi, johtuen heikosta sahkoverkosta tai jatko-johdon kaytosta.

Vedä laitetta paälle kytkettäessä ensin suihkupistoolin liipaisimesta, aseta sitten laitekytkin asentoon „I/ON".

Suuret paineenvaihtelut

Korkeapainensuuttimen puhdistus: Poista suuttimen reiän likaantumat neulan avulla ja huuhtele reikaa edestapain vedellä.
Tarkasta veden tulomäärä.

Laite ei ole tiivis

Laitteen vahäinen epatiiviys on tekniikasta johtuvaa ja normalaia. Jos epatiiviys on suurempaa, ota yhteys valtuutettuun asiakaspalveluun.

Laite ei ime puhdistusainetta

Käytä paineensäddöllä (Vario Power)
varustettua suihkuputkea.
Kierrä suihkuputki asentoon „Mix".
Tarkasta puhdistusaineen annihilatuesaätimen asetus.
Puhdista puhdistusaineen imulektkun suodatin.
Tarkasta, etta puhdistusaineen imulekue ei ole nurjahtanut.

Tekniset tiedot

Vesilitäntä
Tulolämpötila (maks.) °C 40
Tulomärä (min.) l/min 10
Tulopaine (maks.) MPa 1,2
Sähköliitäntä
Jännite 1~50/60 Hz	V 220	0- 240
Liitosjohto kW 2,1
Maks. sallittu verkkoimpe-danssi Zmax	Ohmia	(0,355 + j x 0,222)
Verkkosulake (hidas) A 10
Kotelointiluokka II
Sujausluokka IP X5
Suoritustiedot
Työpaine MPa 12,5
Maks. sallittu paine	MPa 14
Syöttömaärä, vesi	l/min 6,7
Mitat ja painot
Pituus	mm	315
Leveys	mm	345
Korkeus	mm	860
Paino, käytövalmiina va-rusteineen	kg	11,4
Syöttömaärä, puhdistus-aine	l/min	0 - 0,3
Käsiruiskupistoolin takais-kuvoima	N	20
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo Epävarmuus K	m/s2m/s2	< 2,5 0,3
Äänenpoinetaso LpA Epävarmuus KpA	dB(A) dB(A)	78 2
Äänitehotoso LWA + epä- varmuus KWA	dB(A)	93

Oikeus teknisin mutoksiin pidatetään!

CE-todistus

Vakuutamme, etta alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittukanssamme, tamä vakuutus ei ole ena voimassa.

Tuote: korkeapainepesuri

Typpi: 1.950-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Sovellettu yhdenmukaisuuden analysointimenetelma

2000/14/EY: Liite V

Aänen tehotaso dB(A)

Mitattu: 91

Taattu: 93

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

Dokumentointivaltuutetu:

S. Reiser

Attelus skat. 2. lapā

1 T Tkla pieslegsanas kabelis ar spraudni
2 Uzgaja glabăsanas nodalijums
3 Transportesanas rokturis
4 Tirišanas lidzekla sukšanas šlutene

5 Tirisanas lidzekla dozeshanas regula tors
6 Rokas smidzināsanas pistoles glabāsanas nodalijums
7 Tirishanas lidzekjatvertne
8 Aparata sledzis (IESL./IZSL.)
9 Augstspiediena padeve
10 Udens pieslegums ar sietu
11 Savienojuma detaça udens pieslēgumam
12 Rokas smidzinātājpistole
13 Rokas smidzināšanas pistoles fiksators
14 Poga augstspiediena šlūtenes atvienošanai no rokas smidzinašanas pistoles
15 Augstspiediena šlutene
16 Struklas caurule ar spiediena reguljum (Vario Power)
17 Uzgalis ar netirumu griezni

Specialie pigeonumi

Spezialie pigeoni paplasina aparata izmantošanas iespejas. Plasaku informaciju Jus varat sajemt pie Jusu KARCHER tirgotāja.

FIN
Kärcher OY
Yrittajantie 17
01800 Klaukkala
0207413600

GB
Kärcher(UK) Limited
Kärcher House
Beaumont Road
Banbury
Oxon, OX16 1TB
01295 752 200

GR
Karcher Cleaning Systems A.E.
31-33,Nikitara str.&
Konstantinoupoleos str.
13671 Acharnes
210-2316 153
