KÄYTTÖOHJE Quadrum Green 310 S Laserliner

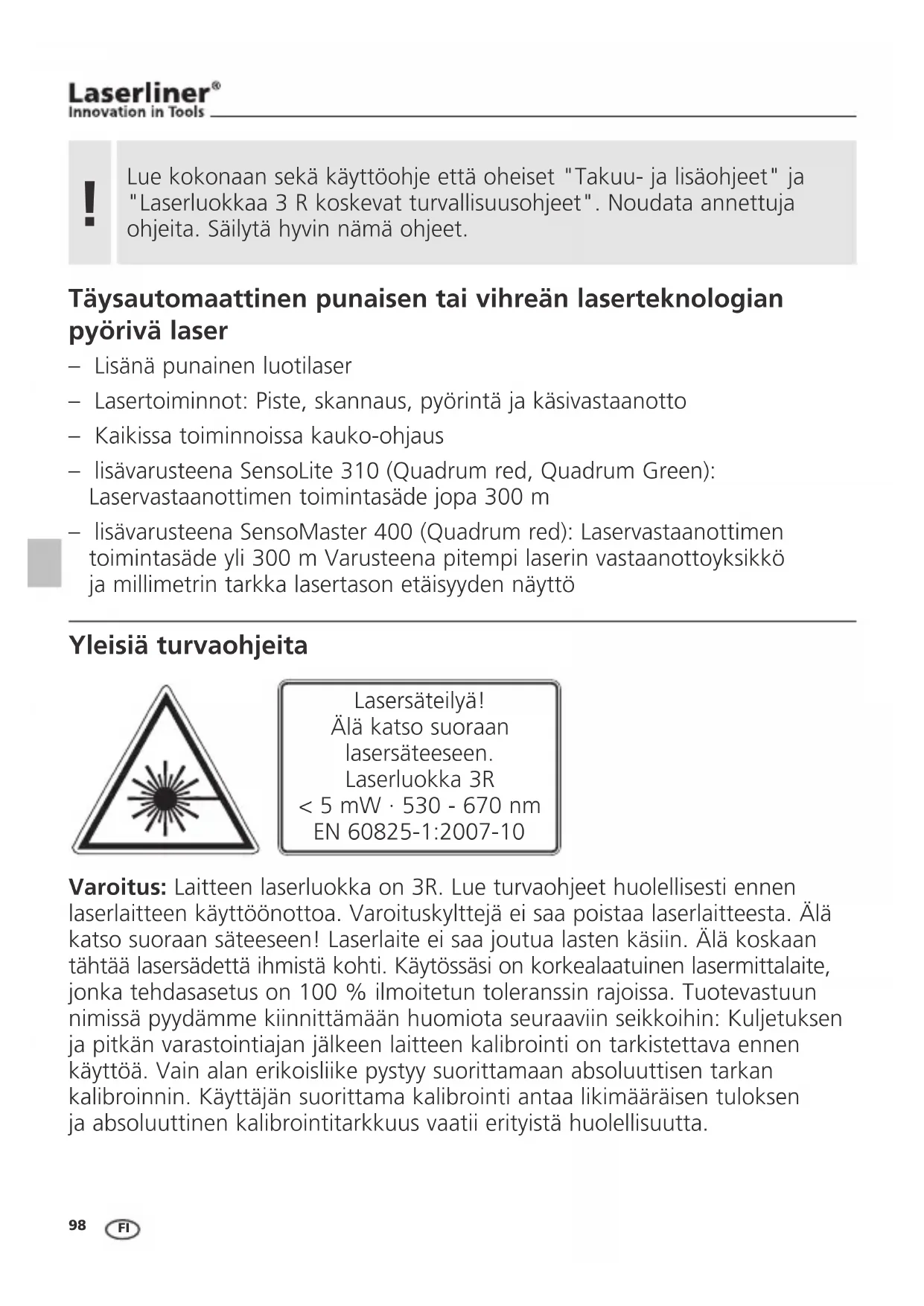

Lasersäteilyä! Älä katso suoraan lasersäteeseen. Laserluokka 3R < 5 mW Ċ 530 - 670 nm EN 60825-1:2007-10 Varoitus: Laitteen laserluokka on 3R. Lue turvaohjeet huolellisesti ennen laserlaitteen käyttöönottoa. Varoituskylttejä ei saa poistaa laserlaitteesta. Älä katso suoraan säteeseen! Laserlaite ei saa joutua lasten käsiin. Älä koskaan tähtää lasersädettä ihmistä kohti. Käytössäsi on korkealaatuinen lasermittalaite, jonka tehdasasetus on 100 % ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä pyydämme kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkän varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käyttöä. Vain alan erikoisliike pystyy suorittamaan absoluuttisen tarkan kalibroinnin. Käyttäjän suorittama kalibrointi antaa likimääräisen tuloksen ja absoluuttinen kalibrointitarkkuus vaatii erityistä huolellisuutta. Yleisiä turvaohjeita Täysautomaattinen punaisen tai vihreän laserteknologian pyörivä laser – Lisänä punainen luotilaser – Lasertoiminnot: Piste, skannaus, pyörintä ja käsivastaanotto – Kaikissa toiminnoissa kauko-ohjaus – lisävarusteena SensoLite 310 (Quadrum red, Quadrum Green): Laservastaanottimen toimintasäde jopa 300 m – lisävarusteena SensoMaster 400 (Quadrum red): Laservastaanottimen toimintasäde yli 300 m Varusteena pitempi laserin vastaanottoyksikkö ja millimetrin tarkka lasertason etäisyyden näyttö FIQuadrum / Quadrum Green

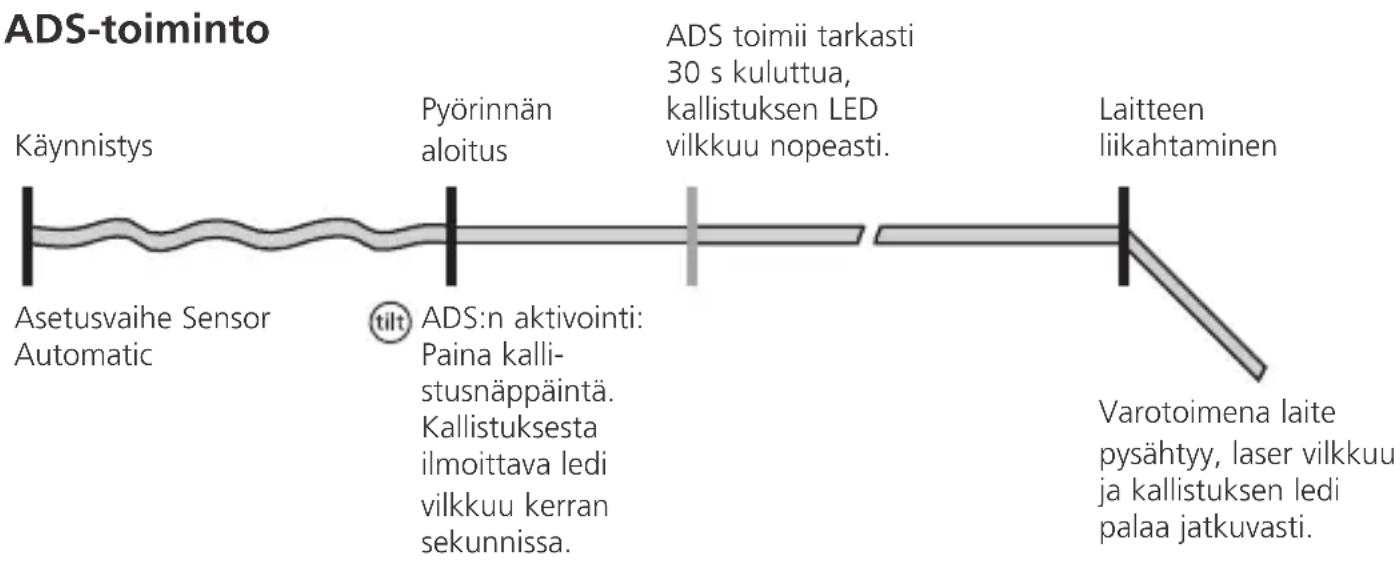

Käynnistys Laitteen liikahtaminen Asetusvaihe Sensor Automatic ADS:n aktivointi: Paina kalli- stusnäppäintä. Kallistuksesta ilmoittava ledi vilkkuu kerran sekunnissa. Varotoimena laite pysähtyy, laser vilkkuu ja kallistuksen ledi palaa jatkuvasti. ADS toimii tarkasti 30 s kuluttua, kallistuksen LED vilkkuu nopeasti. Pyörinnän aloitus ADS-toiminto ADS kytkeytyy vasta 30 sekunnin kuluttua laserin itsetasauksen päät- tymisestä (tasausvaihe). Tasausvaiheen aikana kallistusta ilmoittava ledi vilkkuu kerran sekunnissa, nopea vilkkuminen ilmoittaa, että ADS on toiminnassa.

Tuotteen erityisominaisuuksia Pyörivä laser tasaa itse itsensä. Laite asetetaan perusasentoon – työskentelykulman ± 5° sisällä. Automatiikka suorittaa heti tarkkuussäädön: Kolme elektronista mittaustunnistinta säätää X-, Y- ja Z-akselit. Anti-Drift-järjestelmä (ADS) estää virheelliset mittaukset. Toimintaperiaate: Laserlaite tarkistaa tasauksen ADS:n aktivoinnin jälkeen 30 sekunnin välein. Jos laite on siirtynyt pois paikaltaan tai laser menettää kor- keusreferenssin, toiminta pysähtyy. Laser vilkkuu ja Tilt-ledi palaa. Voit jatkaa käyttöä painamalla Tilt-painiketta tai sammuttamalla ja käynnistämällä laite. Tämä on helppo ja varma tapa estää mittausvirheet. Virran kytkemisen jälkeen ADS ei ole aktiivisena. ADS on aktivoitava Tilt- näppäintä painamalla, jotta valmiiksi kohdistettu laite on turvattu liikahtami- sen, esim. tönäisyn varalta. Vilkkuva kallistustoiminnon ledi ilmoittaa, että ADS on toiminnassa, ks. kuva alla. FI100 auto auto man Quadrum Green: vihreän laserin teknologiaa Ihmissilmän kyky erottaa lasersäde eri etäisyyksiltä vaihtelee laserin värin tai aallonpituuden mukaan. Tämä johtuu ihmisen silmän rakenteesta – vihreä näkyy silmissämme kirkkaampana kuin punainen. Vihreät lasersäteet voivat näkyä tietyissä valo-oloissa moninkertaisesti selvemmin kuin punaiset, sisäti- loissa jopa 12 kertaa kirkkaampina. Siksi laite sopii hyvin käytettäväksi tummil- la pinnoilla, pitkillä etäisyyksillä ja erittäin kirkkaassa valossa. Vertailusuureena kirkkauserolle käytetään punaista lasersädettä, aallonpituus 635 nm. Toisin kuin punaista laservaloa, vihreää laservaloa voidaan tuottaa vain välillise- sti Tämä saattaa aiheuttaa laitekohtaisia vaihteluita: – Optimaalinen käyttölämpötila on 20 °C. Quadrum Green näkyy käyttöläm- pötila-alueen 0 – 40°C ulkopuolella tummempana. TÄRKEÄÄ: Odota ennen käynnistämistä, että laite on sopeutunut ympäris- tön lämpötilaan. – Lasersäteiden kirkkauksissa on laitekohtaisia eroja. Näitä eroja ei voi käyttää reklamaation perusteena. – Vihreä laser toimii vain tiettyjen laservastaanottimien kanssa. Laservastaanoton maksimikantama on pienempi. Ks. Tekniset tiedot. Vaakatasaus Pystytasaus 90° kulma 90° viitetoiminto Avaruushilat: Näyttävät lasertasot ja toiminnot. auto: automaattitasaus / man: manuaalitasaus Kuljetuslukitus (Transport LOCK): Laite suojataan kuljetuksen aikana erityisellä moottorijarrulla. IP 66 Pöly- ja vesisuojaus - laitteessa on erittäin tehokas pöly- ja vesisuojaus

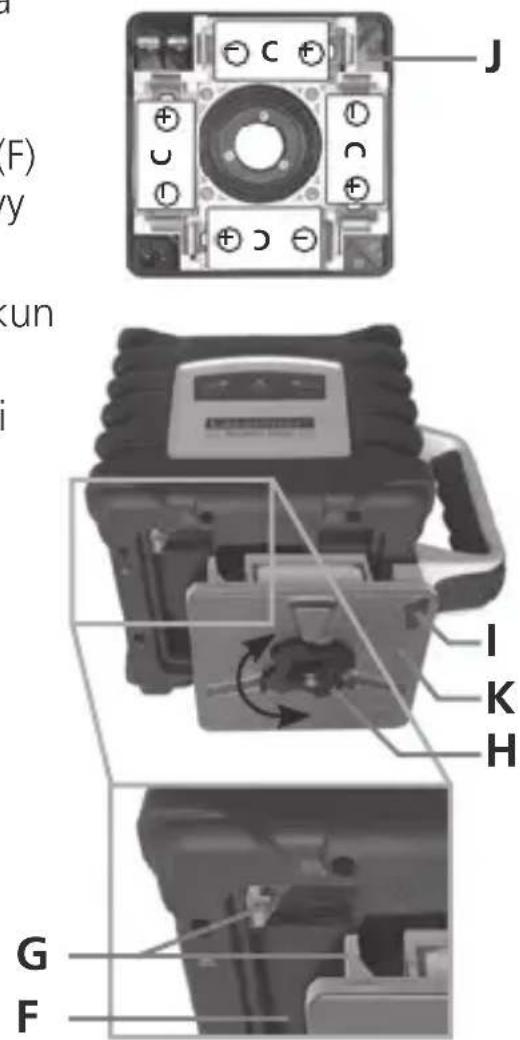

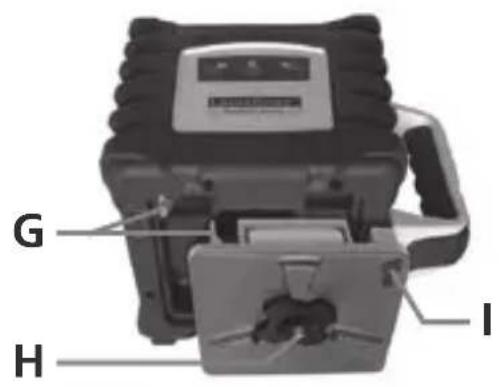

Akun lataaminen – Lataa akku täyteen ennen laitteen käyttöä. – Liitä laturi verkkoon ja akkulokeron (K) akun (I) liittimeen. Käytä vain laitteen mukana toimitettavaa laturia. Jos käytät muita laitteita, takuu raukeaa. Akun voi ladata myös laitteen ulkopuolella. – Laturin punainen merkkiledi (M) palaa akun latautumisen aikana ja vihreä ledi ilmoittaa, että akku on ladattu täyteen. Laturin merkkiledi vilkkuu, kun laite ei ole kytkettynä laturiin. – Voit käyttää vaihtoehtoisesti myös alkaliparistoja (4 x tyyppi C). Aseta ne paristolokeroon (J). Huomaa asennusmerkinnät! – Työnnä akku (K) tai paristolokero (J) lokeroon (F) ja kiinnitä ruuvilla (H). Kontaktikärkien (G) täytyy olla kytkettynä. – Laite on käyttövalmis myös laitteessa olevan akun latauksen aikana. – Kun kaikki 3 lediä (2, 4, 5) syttyvät hetkellisesti palamaan ja laite pysähtyy, paristot on vaihdettava tai akku on ladattava. Aseta paristot kauko-ohjaimeen. – Tarkista oikea napaisuus!

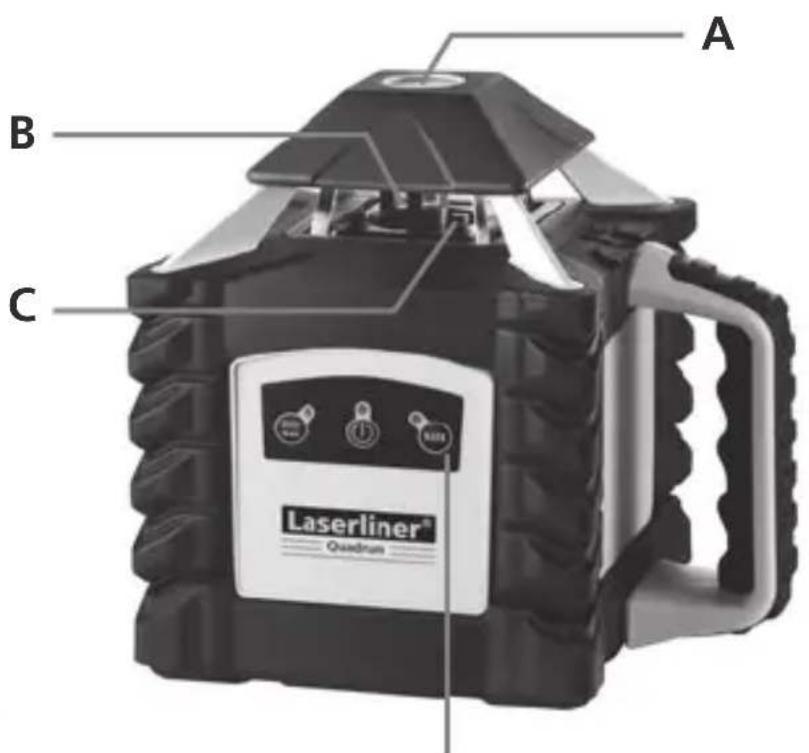

Vertailu- / luotilaserin lähtö Prismapää / lasersäteen lähtö Kauko-ohjaimen vastaanottodi- odit (4 x) Ohjaustaulu 5/8" kierre / vertailu-, luotilaserin lähtö Ladattavan akun/paristojen lokero Sähkökoskettimet Paristolokeron tai akun kiinnitysmutteri Laturin liitin Paristolokero Akun lokero Verkkolaite/laturi Toiminnan merkkivalot punainen: akku latautuu vihreä: lataus valmis Pystykäyttö

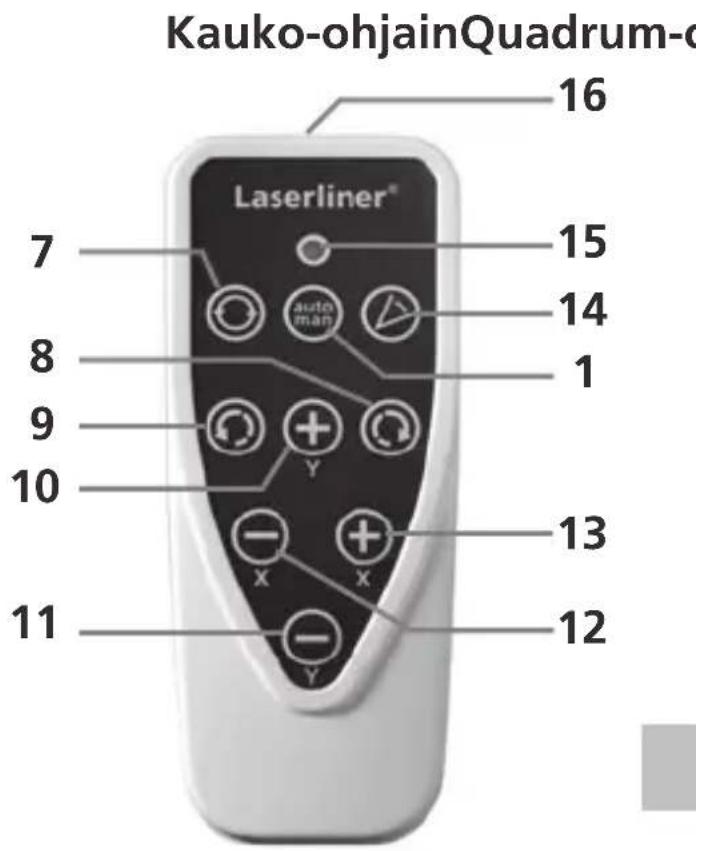

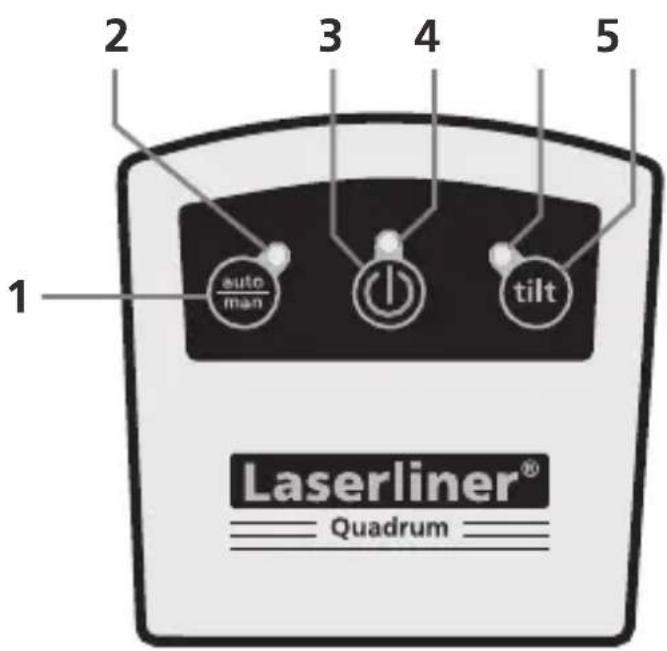

auto/man-toiminto auto/man-toiminnon merkkiledi LED ei pala: automaattisuuntaus LED palaa: manuaalisuuntaus ON/OFF-painike Toiminnan näyttö Kallistustoiminnon ledi Kallistustoiminto Pyörintänopeuden valinta 600 / 300 / 120 / 60 / 0 1/min Kohdistuspainike (kierto oikealle) Kohdistuspainike (kierto vasemmalle) auto/man-toiminto: Y-akselin siirto ylöspäin auto/man-toiminto: Y-akselin siirto alaspäin auto/man-toiminto: X-akselin siirto ylöspäin auto/man-toiminto: X-akselin siirto alaspäin Skannaus Toiminnan näyttö Infrapunasignaalin lähtö Kauko-ohjainQuadrum-ohjaustaulu FI104

auto ± 5° auto auto Auto/man-ledin vilkkuminen ilmoittaa, että max. säätöalue 5° on saavutettu. Tee laitteen vaaka-asetus, sammuta ja käynnistä laite.

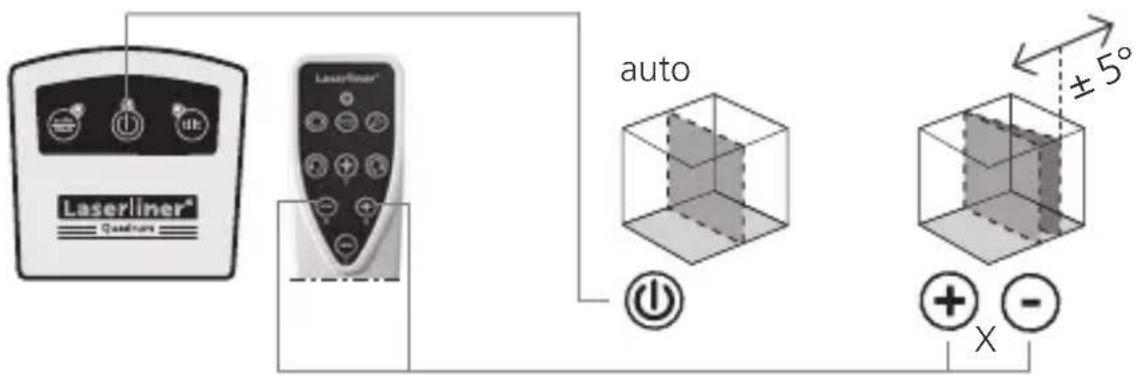

Pystylasertason kohdistus Pystykäytön lasertaso on tarkasti kohdistettavissa."Sensoriautomatiikka" pysyy aktiivisena ja suuntaa pystylasertason oikein. Ks. oheinen kuva Liian vinossa oleva laite (kallistus yli 5°) antaa äänimerkin, prismapää pysähtyy ja laser vilkkuu. Aseta laite tasaisemmalle alustalle.

– Laite tasaa itsensä automaattisesti ± 5° alueella. Tasausvaiheen aika- na laser vilkkuu ja prismapää on paikallaan. Kun tasaus on valmis, laser palaa jatkuvasti ja pyörii maksiminopeudella. Ks. myös kappaleet "Sensoriautomatiikka" ja "ADS Tilt" auto/man-toiminnon ledi ei pala: Automaattisuuntaus

Vaakasuuntaus ja pystysuuntaus – Vaaka: Aseta laite mahdollisimman tasaiselle alu- stalle tai kiinnitä se kolmijalkaan. – Käyttö pystysuunnassa: Aseta laite sivulla olevien jalkojen varaan, ohjauspaneeli yläsivulla. Seinäteline (lisävaruste, tuotenro 080.70) mahdollistaa laitteen asennuksen pystykäyttöä varten kolmijalkaan. – Paina ON/OFF-painiketta. FIQuadrum / Quadrum Green

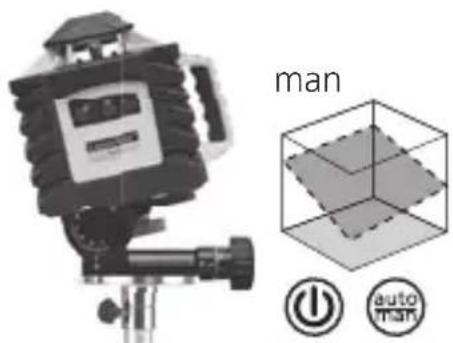

man Kallistustoiminto > 5° Suurissa kallistuksissa voit käyttää lisävarusteena saatavaa kulmalevyä, tuotenro 080.75. VIHJE: Anna laitteen ensin tasata itsensä ja aseta kulmalevy nollaan. Kytke sitten sensoriautomatiikka auto/man- näppäimellä pois käytöstä. Kallista sen jälkeen laite haluamaasi kulmaan. Kun max. kallistus 5° on saavutettu, laser pysähtyy ja vilkkuu. Oikaise kallistuskulmaa.

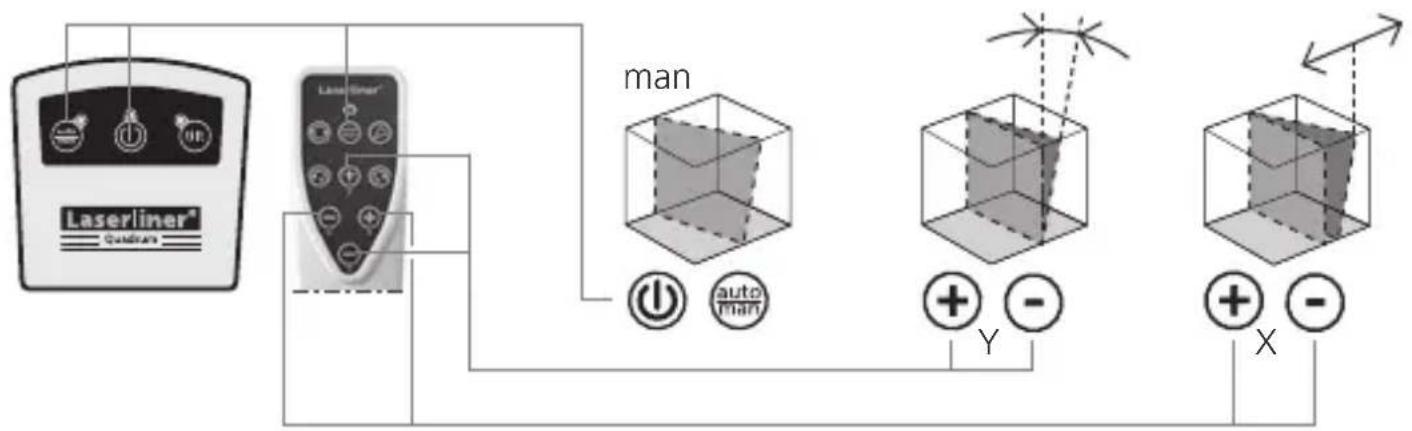

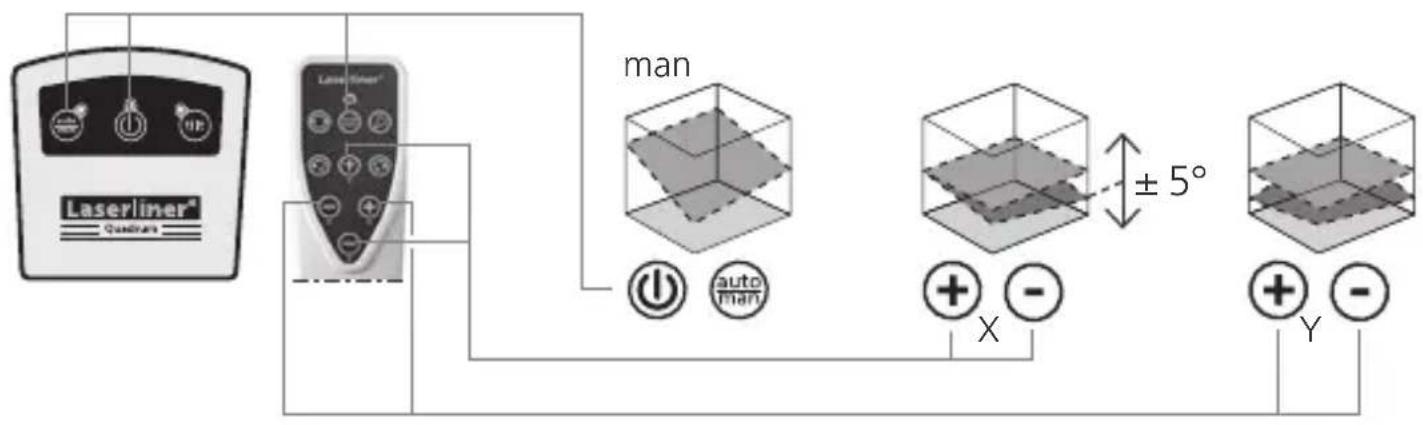

Kallistustoiminto max. 5° - pysty Kallistustoiminto max. 5° - vaaka Kallistustoiminnon aktivointi pysäyttää sensoriautomatiikan. Aktivoi toiminto auto/man-painikkeella. Nyt voit tehdä moottorikäyttöistä kallistusta plus/ miinus-painikkeilla.X- ja Y-akseli on säädettävissä erikseen. Ks. oheiset kuvat auto/man-toiminnon ledi palaa: Manuaalisuuntaus

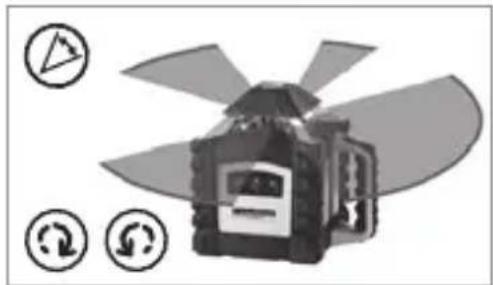

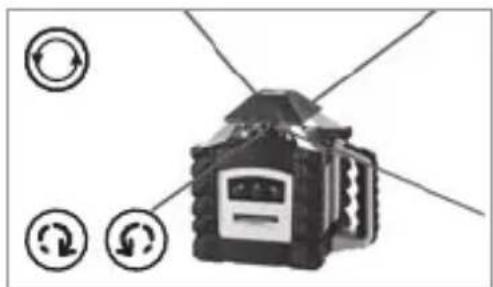

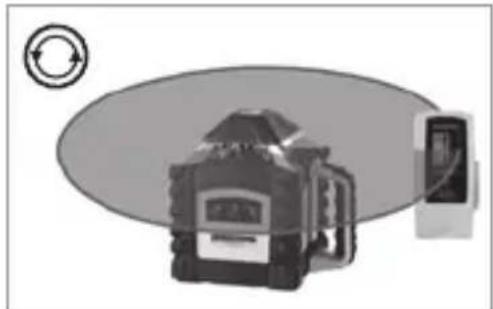

FI106 Vertailu- tai luotilaserin käyttö Laitteessa on kaksi vertailulaseria. Vaakakäytössä näitä voidaan käyttää luotilasereina. Pystykäytössä vertailusädettä käytetään laitteen tasaukseen, jolloin vertailusäde asetellaan seinän suuntaisesti. Pystysuora lasertaso on nyt oikeassa kulmassa seinään, ks. kuva. Käsivastaanotto Laservastaanottimen (lisävaruste) käyttö: Säädä pyörivään laseriin maksiminopeus ja käynnistä laserin vastaanotin. Ks. laservastaanottimen käyt- töohje. Skannaus Skannauspainikkeella voit aktivoida ja säätää voimakkaan valosegmentin. Käytössäsi on 4 segmentin leveyttä. Segmentti suunnataan kohdi- stuspainikkeilla. Pistetoiminto Siirry pistetoimintoon painelemalla pyörinnän pai- niketta, kunnes laser ei enää pyöri. Laser voidaan nyt siirtää kohdistuspainikkeilla haluttuun asen- toon mittaustasolle. Laserin käyttötavat Pyörintä Pyörinnän painikkeella valitaan seuraavat nopeu- det: 0, 60, 120, 300, 60 1/min FIQuadrum / Quadrum Green

EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info Tekniset tiedot (Tekniset muutokset mahdollisia) Itsetasausalue ± 5° Tarkkuus ± 1 mm / 10 m Vaakatasaus / pystytasaus Automaattinen, elektroniset libellit ja servot Itse-tasauksen kesto n. 30 s koko työkulman alueelle Pysty vertailusäde 90° pyörintätasoon Pyörimisnopeus 0, 60, 120, 300, 600 1/min Kauko-ohjain infrapuna Laserin aallonpituus; punainen / vihreä 635 nm / 532 nm Laserluokka; punainen / vihreä 3R (EN60825-1:2007-10) Laserin lähtöteho; punainen / vihreä < 5 mW Virtalähde Tehoakku / paristot (4 x tyyppi C) Akun käyttöaika; punainen / vihreä n. 35 h / n. 14 h Paristojen käyttöaika; punainen / vihreä n. 50 h / n. 8 h Akun latausaika n. 6 h Käyttölämpötila; punainen / vihreä -10°C ... + 50°C / 0°C ... + 40°C Varaston lämpötila -10°C ... + 70°C Kotelointiluokka IP 66 Mitat (L x K x S) / paino (sis. akun) 215 x 205 x 165 mm / 2,6 kg Kauko-ohjain Virtalähde 2 x 1,5 V tyyppi AAA Kauko-ohjaimen toimintasäde max. 30 m (IR-ohjaus) Paino (sis. pariston) 0,07 kg FI108

Uusi säätö on tarpeen, jos X-, Y- tai Z-akselien pisteiden A2 ja A3 välinen etäisyys on enemmän kuin 1 mm / 10 m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

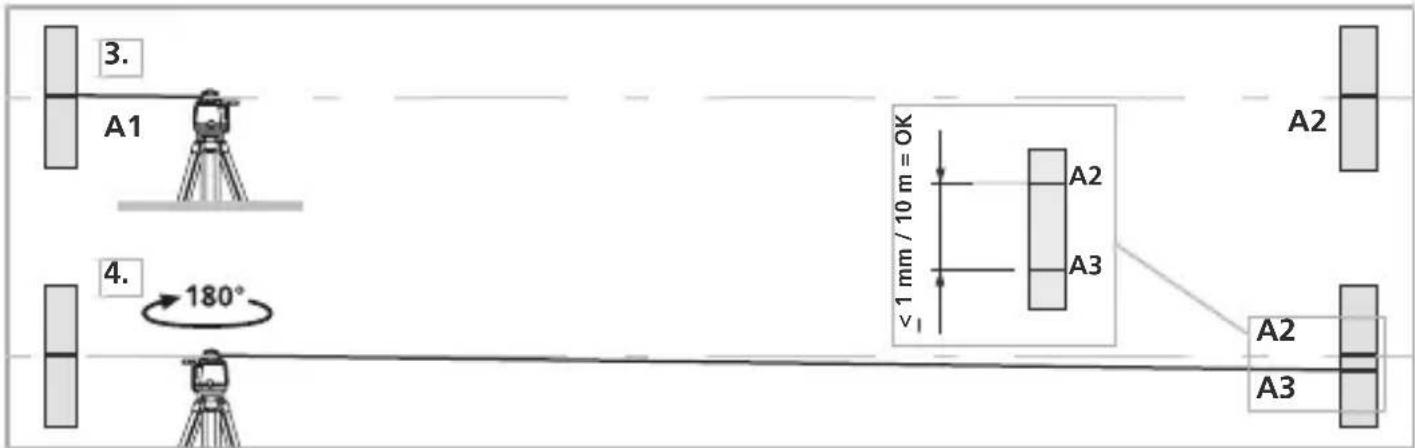

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää,

suuntaa laite X-akselille.

4. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus

on X-akselin toleranssi.

5. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.

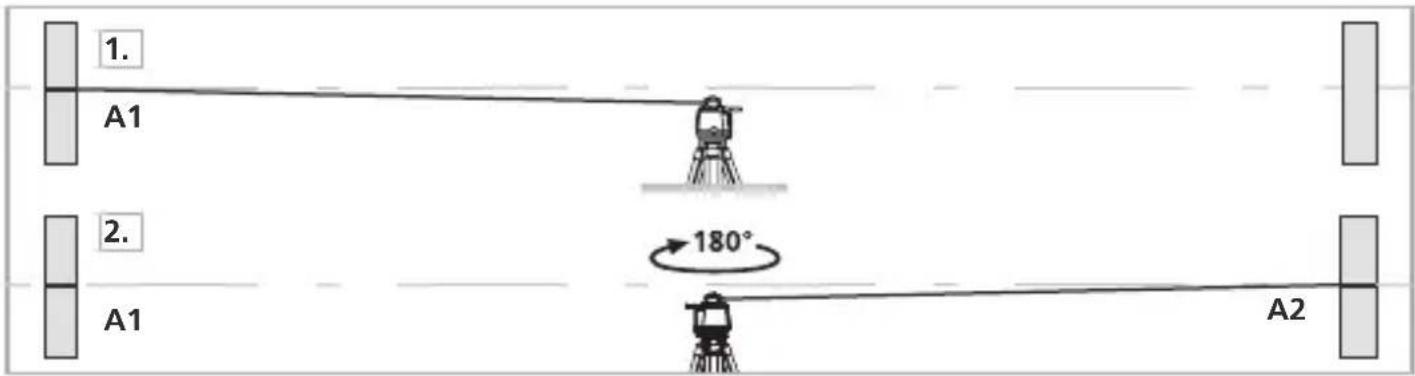

Kalibrointitarkistuksen valmistelutoimet Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite. Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä. TÄRKEÄÄ: Sensoriautomatiikan täytyy olla toiminnassa (auto/man-ledi ei pala).

1. Merkitse piste A1 seinään. (Pistetoiminolla)

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille

muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus. FIQuadrum / Quadrum Green

Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen. Tarkista aina samalla kertaa kaikki akselit.

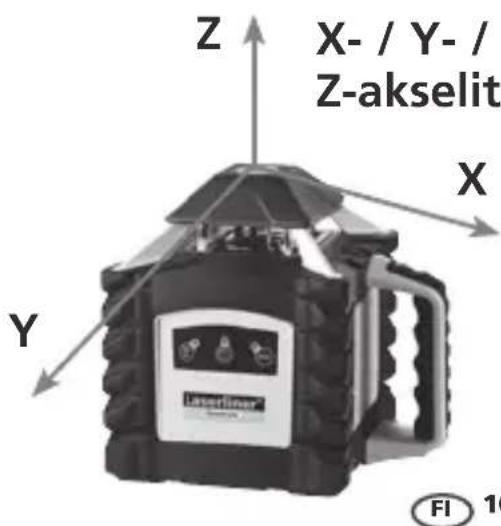

Säätötoiminto Muista tasata pyörivä laser säätämisen yhteydessä. Säädä aina kaikki akselit. X-akselin säätö Säätötoiminnon aktivointi: Käynnistä Quadrum. Paina Y-akselin plus/ miinuspainikkeita yhtä aikaa kunnes auto/man-ledi alkaa vilkkua. Säätö: Siirrä laser X-akselin plus/miinuspainikkeilla vertailupisteen A2 korkeudelle. Säädön kumoaminen: Sammuta laite. Tallentaminen: Paina yhtä aikaa Y-akselin plus/miinuspainikkeita kunnes auto/man-ledi sammuu. Y- ja Z-akselin säädöt Säätötoiminnon aktivointi: Käynnistä Quadrum. Paina yhtä aikaa X-akselin plus/miinuspainikkeita kunnes kallistuksen ledi alkaa vilkkua. Säätö: Siirrä laser Y-akselin plus/miinuspainikkeilla vertailupisteen A2 korkeudelle. Säädön kumoaminen: Sammuta laite. Tallentaminen: Paina yhtä aikaa X-akselin plus/miinuspainikkeita kunnes kallistuksen ledi sammuu. Z-akselin säätö: aseta laite pystyasentoon ja tee samat toimet kuin Y-akselin säädöissä. X- / Y- / Z-akselit
