BEDIENUNGSANLEITUNG Quadrum Green 310 S Laserliner

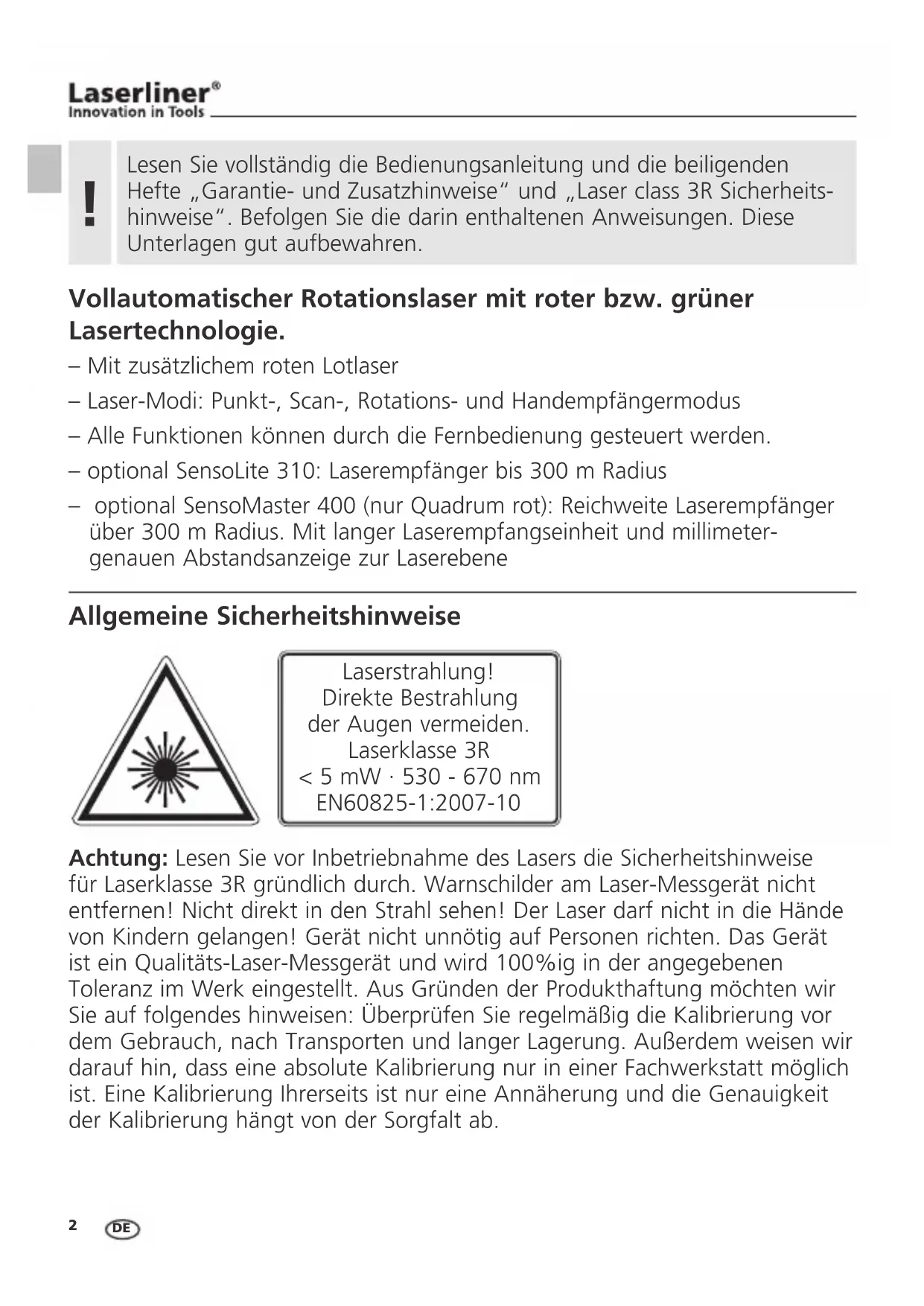

Achtung: Lesen Sie vor Inbetriebnahme des Lasers die Sicherheitshinweise für Laserklasse 3R gründlich durch. Warnschilder am Laser-Messgerät nicht entfernen! Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen! Gerät nicht unnötig auf Personen richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir darauf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit der Kalibrierung hängt von der Sorgfalt ab. Laserstrahlung! Direkte Bestrahlung der Augen vermeiden. Laserklasse 3R < 5 mW Ċ 530 - 670 nm EN60825-1:2007-10 Allgemeine Sicherheitshinweise Lesen Sie vollständig die Bedienungsanleitung und die beiligenden Hefte „Garantie- und Zusatzhinweise“ und „Laser class 3R Sicherheits- hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
Vollautomatischer Rotationslaser mit roter bzw. grüner Lasertechnologie. – Mit zusätzlichem roten Lotlaser – Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus – Alle Funktionen können durch die Fernbedienung gesteuert werden. – optional SensoLite 310: Laserempfänger bis 300 m Radius – optional SensoMaster 400 (nur Quadrum rot): Reichweite Laserempfänger über 300 m Radius. Mit langer Laserempfangseinheit und millimeter- genauen Abstandsanzeige zur LaserebeneQuadrum / Quadrum Green

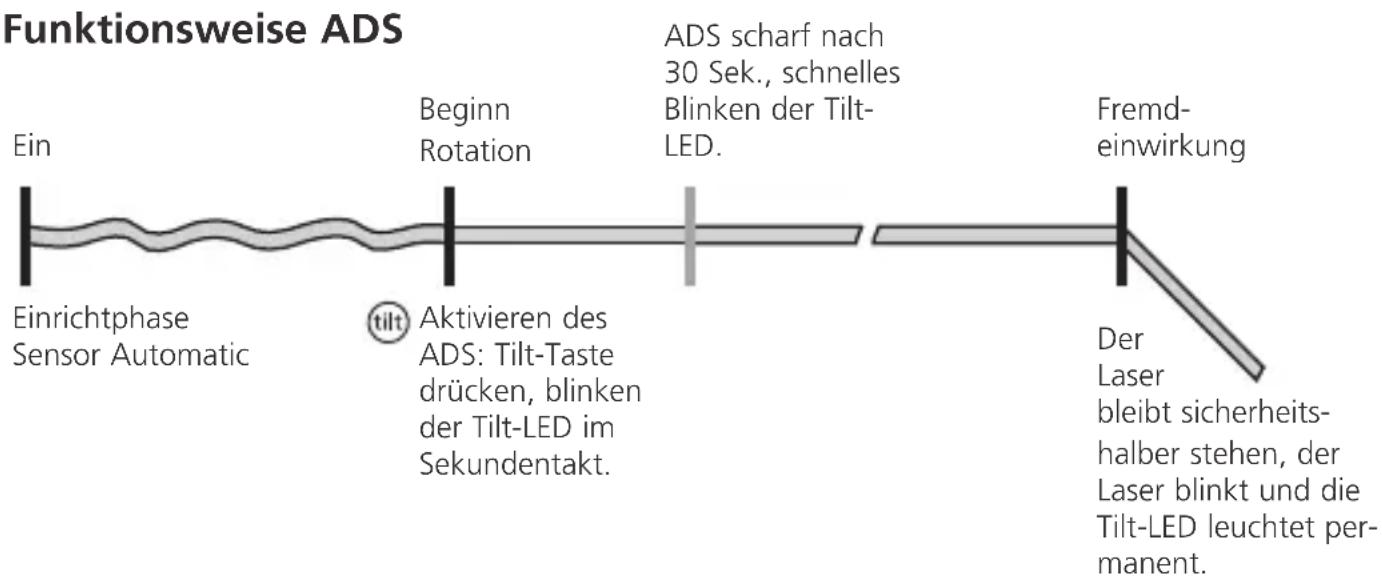

Ein Fremd- einwirkung Einrichtphase Sensor Automatic Aktivieren des ADS: Tilt-Taste drücken, blinken der Tilt-LED im Sekundentakt. Der Laser bleibt sicherheits- halber stehen, der Laser blinkt und die Tilt-LED leuchtet per- manent. ADS scharf nach 30 Sek., schnelles Blinken der Tilt- LED. Beginn Rotation Funktionsweise ADS Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED im Sekundentakt während der Einrichtungsphase, schnelles Blinken, wenn ADS aktiv ist.
Besondere Produkteigenschaften und Funktionen Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkeln von ± 5°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektronische Messsensoren erfassen dabei die X-, Y- und Z-Achse. Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funktionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS permanent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt der Laser stehen. Zusätzlich blinkt der Laser und die Tilt-LED leuchtet permanent. Um weiterarbeiten zu können, die Tilt-Taste erneut drücken oder das Gerät aus- und einschalten. Fehlmessungen werden so einfach und sicher verhindert. Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert werden. Die ADS-Funktion wird durch Blinken der Tilt-LED angezeigt, siehe Schaubild unten.4
Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt. IP 66 Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub und Regen aus. Quadrum Green: Grüne Lasertechnologie Auf welche Entfernung ein Laser für das Auge sichtbar ist, bestimmt seine Farbe bzw. Wellenlänge. Das liegt in der Physiologie des menschlichen Auges begründet – grün erscheint uns heller als rot. Abhängig vom Umgebungslicht sind grüne Laser daher um ein Vielfaches sichtbarer als rote, im Innenbereich bis zu 12 x heller. Das ermöglicht Anwendungen auf dunklen Oberflächen, auf längere Distanzen und Arbeiten bei sehr hellem Umgebungslicht. Als Bezugsgröße für den Helligkeitsunterschied gilt ein roter Laser mit 635 nm Wellenlänge. Im Unterschied zu roten Lasern, kann grünes Laserlicht nur indirekt erzeugt werden. Daher können systembedingt Schwankungen auftreten: – Die optimale Betriebstemperatur beträgt 20°C. Außerhalb der Arbeitstemperatur von 0 – 40°C wird der Quadrum Green dunkler. WICHTIG: Vor dem Einschalten des Gerätes warten, bis es sich an die Umgebungstemperatur angepasst hat. – Unterschiedliche Helligkeit des Lasers von einem Gerät zum anderen. Diese Schwankungen sind von Reklamationen ausgenommen. – Grüne Laser funktionieren nur mit bestimmten Laserempfängern und die maximale Reichweite des Laserempfangs ist geringer. Siehe hierzu die tech- nischen Daten. Horizontales Nivellieren Vertikales Nivellieren Neigungen 90° Winkel 90° Referenz- funktion auto auto man Raumgitter: Diese zeigen die Laserebenen und Funktionen an. auto: Automatische Ausrichtung / man: Manuelle AusrichtungQuadrum / Quadrum Green

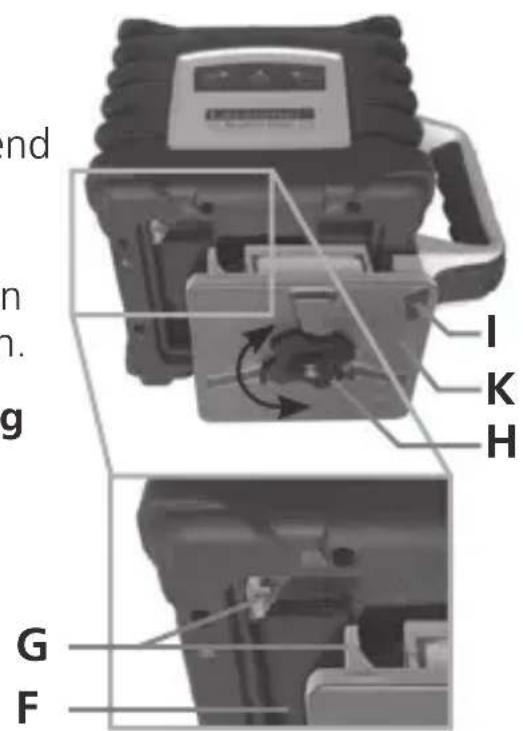

Akku laden – Vor Einsatz des Gerätes Akku voll aufladen. – Ladegerät mit dem Stromnetz und der Ladebuchse (I) des Akkufachs (K) verbinden. Bitte nur das beiliegende Ladegerät benutzen. Wenn ein falsches verwendet wird, erlischt die Garantie. Der Akku kann auch außerhalb des Gerätes geladen werden. – Während der Akku geladen wird, leuchtet die LED des Ladegerätes (M) rot. Der Ladevorgang ist abgeschlossen wenn die LED grün leuchtet. Wenn das Gerät nicht am Ladegerät angeschlossen ist, blinkt die Netzteil-LED (M). – Alternativ können auch Alkali-Batterien (4 x Typ C) verwendet werden. Diese in das Batteriefach (J) einlegen. Dabei auf die Installationssymbole achten. – Den Akku (K) bzw. Batteriefach (J) in das Einschubfach (F) einschieben und mit der Befestigungsschraube (H) festschrauben. Die elektrischen Kontakte (G) müssen dabei verbunden werden. – Bei eingeschobenem Akku ist das Gerät während des Ladevorganges einsatzbereit. – Wenn alle 3 LED's (2, 4, 5) kurz aufleuchten und das Gerät ausschaltet, müssen die Batterien gewechselt bzw. der Akku neu geladen werden. Einlegen der Batterien bei der Fernbedienung – Auf korrekte Polarität achten.

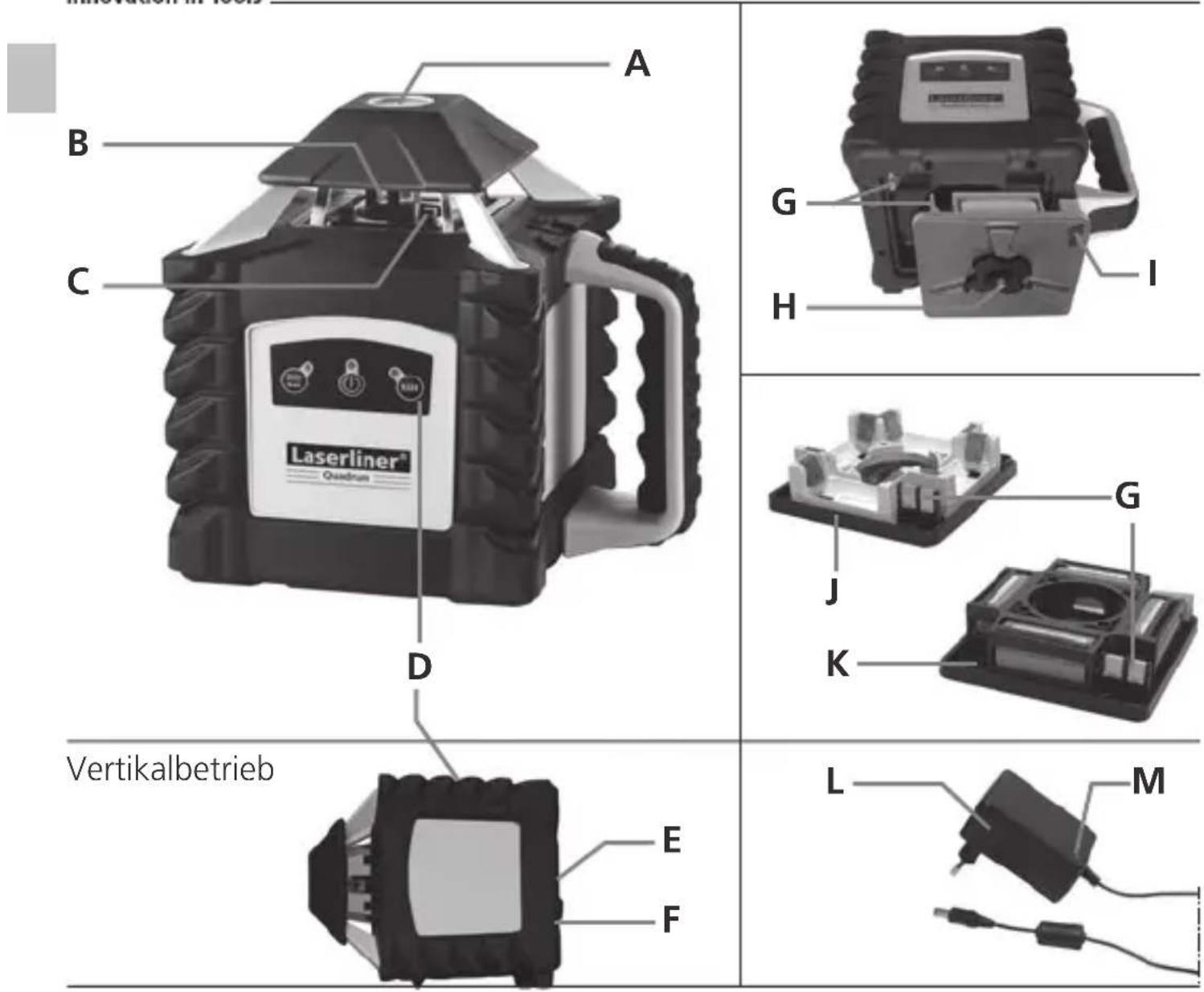

Austritt Referenz-, Lotlaser Prismenkopf / Austritt Laserstrahl Empfangsdioden für Fernbedienung (4 x) Bedienfeld 5/8" Gewinde / Austritt Referenz-, Lotlaser Einschubfach für Akku- bzw. Batteriefach Elektrische Kontakte Befestigungsmutter Batterie- bzw. Akkufach Ladebuchse Batteriefach Akkufach Ladegerät / Netzteil Betriebsanzeige rot: Akku wird geladen grün: Ladevorgang abgeschlossen

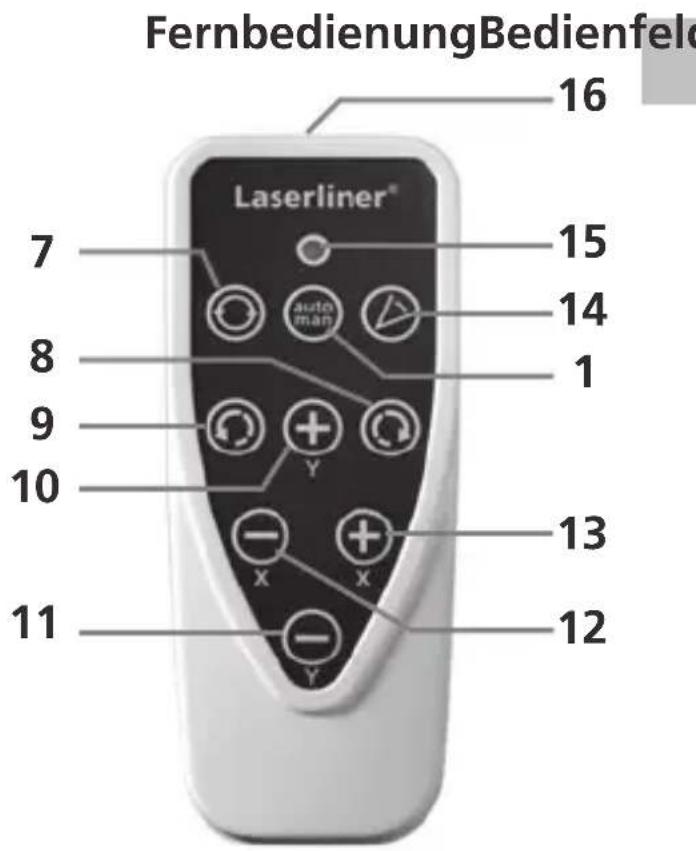

FernbedienungBedienfeld Quadrum

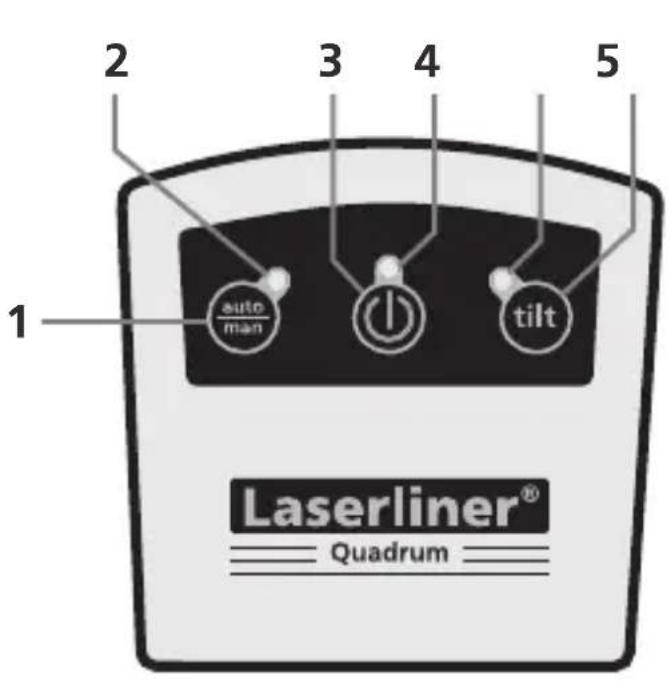

auto/man-Funktion LED auto/man-Funktion: LED aus: Automatische Ausrichtung LED an: Manuelle Ausrichtung AN-/AUS-Taste Betriebsanzeige LED Tilt-Funktion Tilt-Funktion Rotationsgeschwindigkeit wählen 600 / 300 / 120 / 60 / 0 U/min Positionierungs-Taste (rechts drehen) Positionierungs-Taste (links drehen) auto/man-Funktion: Y-Achsen nach oben verfahren auto/man-Funktion: Y-Achsen nach unten verfahren auto/man-Funktion: X-Achsen nach unten verfahren auto/man-Funktion: X-Achsen nach oben verfahren Scan-Modus Betriebsanzeige Ausgang Infrarot-Signal8
auto ± 5° Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 5°), ertönt ein Warnsignal, der Prismenkopf steht still und der Laser blinkt. Dann muss das Gerät auf einer ebeneren Fläche aufgestellt werden.
LED auto/man-Funktion aus: Automatische Ausrichtung
auto auto Wenn die auto/man-LED blinkt, ist der maximale Verstellbereich von 5° erreicht. Dann das Gerät horizontal aufstellen und aus- und wieder anschalten.

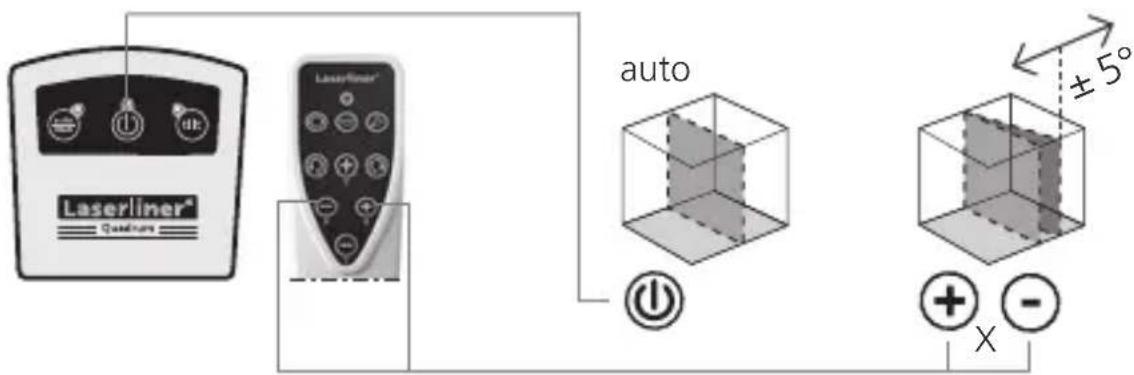

Positionieren der vertikalen Laser-Ebene Im Vertikalbetrieb kann die Laser-Ebene exakt positioniert werden. Die "Sensor Automatic" bleibt aktiv und nivelliert die vertikale Laserebene aus. Siehe nachfolgende Abbildung. – Das Gerät nivelliert sich in einem Bereich von ± 5° automatisch aus. In der Einrichtphase blinkt der Laser und der Prismenkopf steht still. Wenn die Nivellierung erfolgt ist, leuchtet der Laser permanent und dreht mit max. Drehzahl. Siehe dazu auch Abschnitt über "Sensor Automatic" und "ADS- Tilt". Horizontales und vertikales Nivellieren – Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. – Vertikal: Das Gerät auf die seitlichen Füße stellen. Das Bedienfeld zeigt nach oben. Mit der optio- nalen Wandhalterung (Art-Nr. 080.70) kann das Gerät im Vertikaleinsatz auf einem Stativ montiert werden. – AN/AUS-Taste drücken.Quadrum / Quadrum Green
man LED auto/man-Funktion an: manuelle Ausrichtung

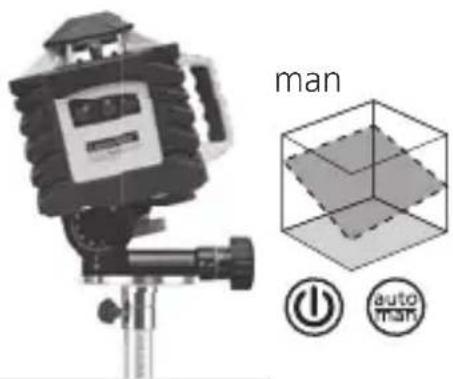

Neigungsfunktion > 5° Größere Neigungen können mit der optionalen Winkelplatte (Art-Nr. 080.75) angelegt werden. TIPP: Zuerst das Gerät selbständig ausrichten lassen und die Winkelplatte auf Null stellen. Dann die Sensor-Automatic mit der auto/man-Taste ausschal- ten. Anschließend das Gerät in den gewünschten Winkel neigen. Wenn der maximale Neigungsbereich von 5° erreicht ist, bleibt der Laser stehen und blinkt. Dann den Neigungswinkel reduzieren.

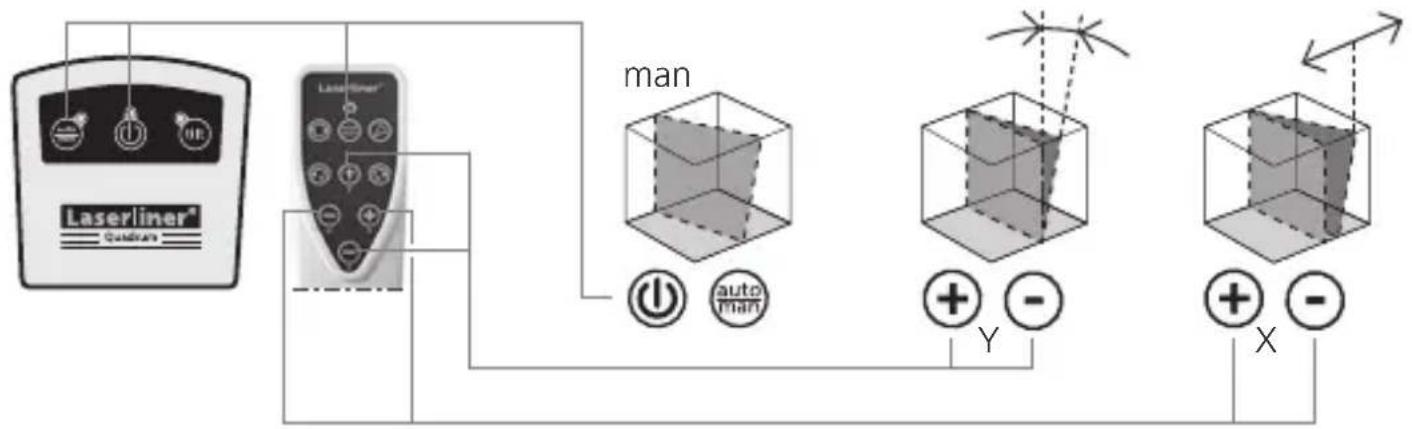

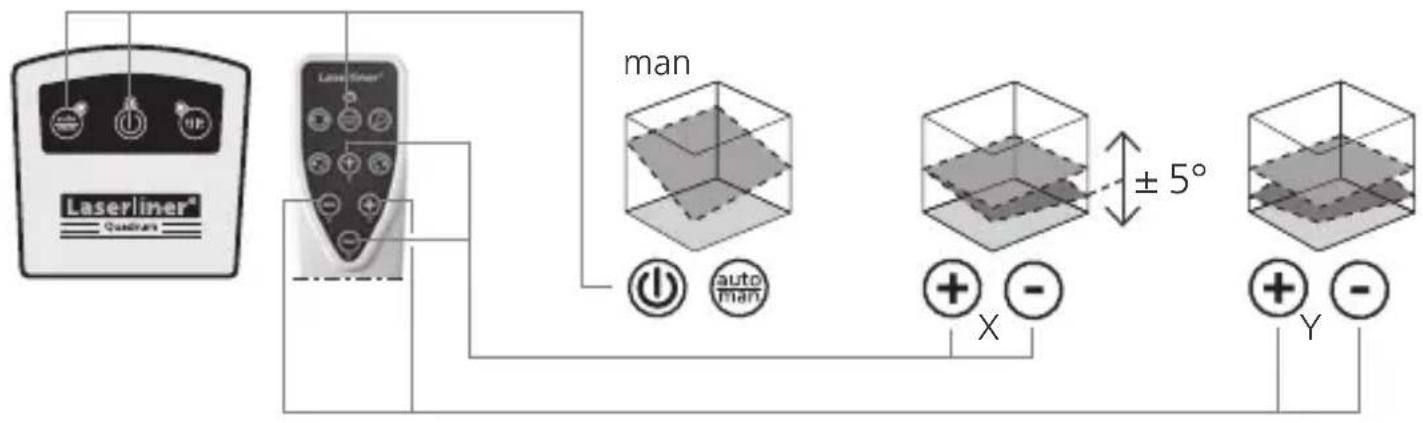

Neigungsfunktion bis 5° – vertikal Neigungsfunktion bis 5° – horizontal Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic aus- geschaltet. Dazu die auto/man-Taste drücken. Die Plus/Minus-Tasten ermög- lichen die motorische Verstellung der Neigung. Dabei lassen sich X- und Y-Achse getrennt voneinander verstellen. Siehe nachfolgende Abbildungen.10

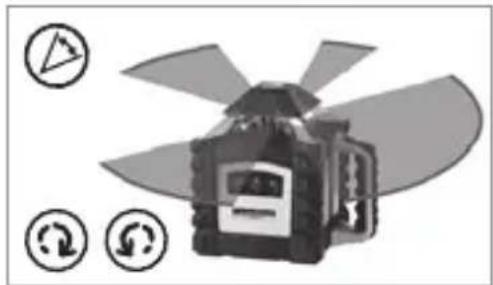

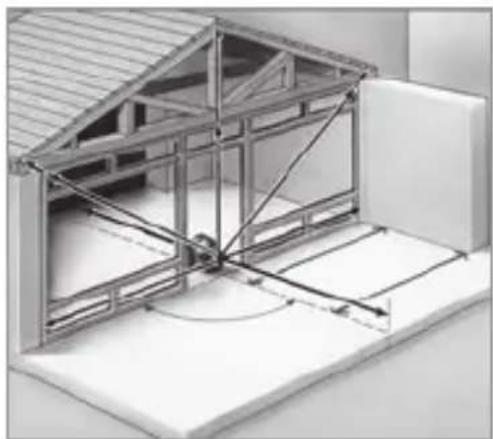

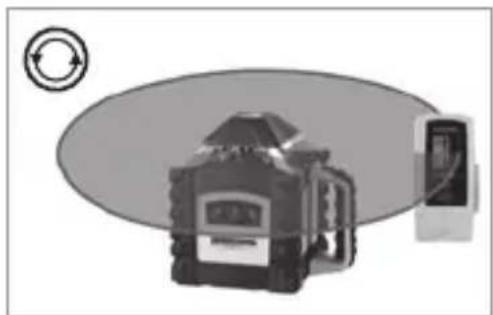

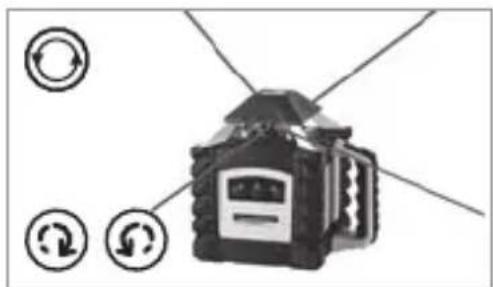

Lasermodi Rotations-Modus Mit der Rotations-Taste werden die Drehzahlen eingestellt: 0, 60, 120, 300, 600 U/min Punkt-Modus Um in den Punkt-Modus zu gelangen, die Rotations-Taste so oft drücken, bis der Laser nicht mehr rotiert. Der Laser kann mit den Positionierungs-Tasten zur Messebene in die gewünschte Position gedreht werden. Scan-Modus Mit der Scan-Taste kann ein lichtintensives Segment in 4 unterschiedlichen Breiten aktiviert und eingestellt werden. Das Segment wird mit den Positionierungs-Tasten in die gewünschte Position gedreht. Handempfänger-Modus Arbeiten mit dem optionalen Laserempfänger: Den Rotationslaser auf die maximale Drehzahl einstellen und den Laserempfänger einschalten. Siehe hierzu die Bedienungsanleitung eines ent- sprechenden Laserempfängers. Arbeiten mit dem Referenz- bzw. Lotlaser Das Gerät verfügt über zwei Referenzlaser. Im Horizontalbetrieb kann mit diesem ein Lot gefällt werden. Im Vertikalbetrieb dienen die Referenzlaser zum Ausrichten des Gerätes. Dazu die Referenzlaser parallel zur Wand justieren. Dann ist die vertikale Laserebene rechtwinklig zur Wand ausgerichtet, siehe Abbildung.Quadrum / Quadrum Green
Technische Daten (technische Änderungen vorbehalten) Selbstnivellierbereich ± 5° Genauigkeit ± 1 mm / 10 m Nivellierung horizontal / vertikal Automatisch mit elektronischen Libellen und Servomotoren Einstellgeschwindigkeit ca. 30 Sek. über gesamten Arbeitswinkel Senkrechter Referenzstrahl 90° zur Rotationsebene Rotationsgeschwindigkeit 0, 60, 120, 300, 600 U/min Fernbedienung Infrarot IR Laserwellenlänge rot / grün 635 nm / 532 nm Laserklasse rot / grün 3R (EN60825-1:2007-10) Ausgangsleistung Laser rot / grün < 5 mW Stromversorgung Hochleistungsakku / Batterien (4 x Typ C) Betriebsdauer Akku rot / grün ca. 35 Std. / ca. 14 Std. Betriebsdauer Batterien rot / grün ca. 50 Std. / ca. 8 Std. Ladedauer Akku ca. 6 Std. Arbeitstemperatur rot / grün -10°C ... + 50°C / 0°C ... + 40°C Lagertemperatur -10°C ... + 70°C Schutzklasse IP 66 Abmessungen (B x H x T) / Gewicht (inkl. Akku) 215 x 205 x 165 mm / 2,6 kg Fernbedienung Stromversorgung 2 x 1,5 V AAA Reichweite Fernbedienung max. 30 m (IR-Control) Gewicht (inkl. Batterie) 0,07 kg EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info12
Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 1 mm / 10 m auseinander liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
< 1 mm / 10 m = OK Kalibrierung überprüfen

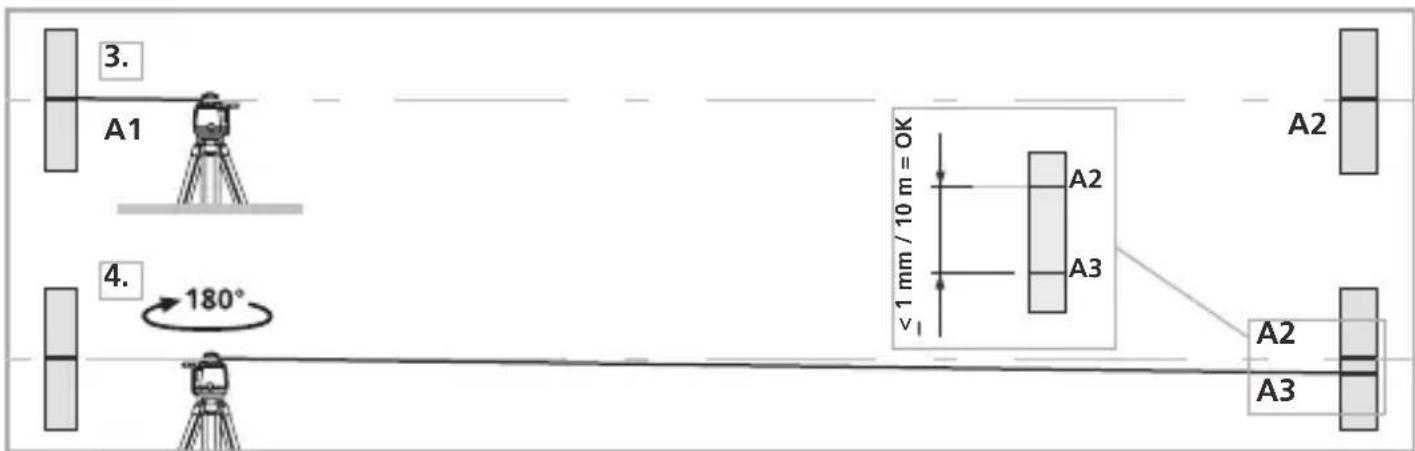

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des
markierten Punktes A1, richten Sie das Gerät auf die X-Achse aus.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die
Differenz zwischen A2 u. A3 ist die Toleranz für die X-Achse.
5. 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

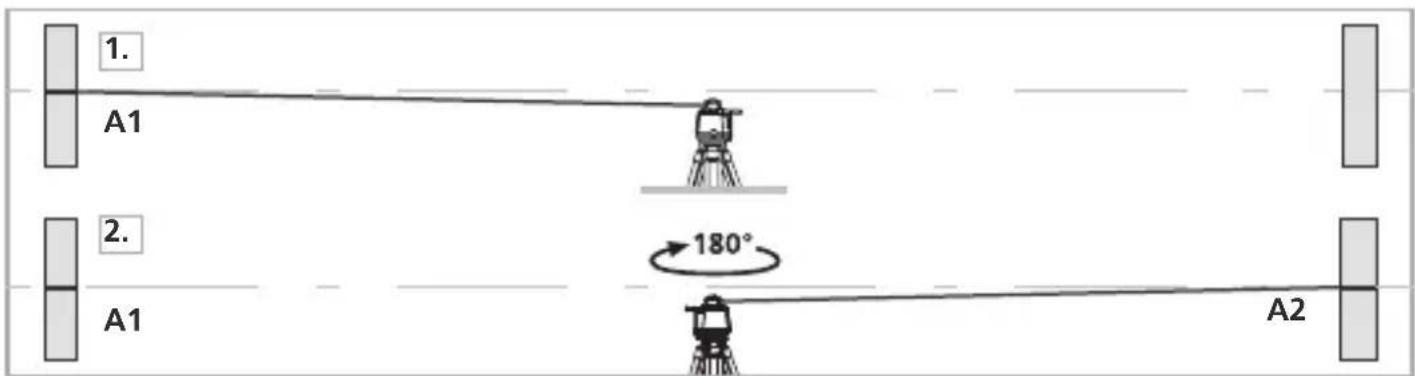

Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Schalten Sie das Gerät ein. Zur optimalen Überprüfung bitte ein Stativ verwenden. WICHTIG: Die Sensor Automatik muss aktiv sein (auto/man-LED ist aus).
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u.
A2 haben Sie jetzt eine horizontale Referenz.Quadrum / Quadrum Green
Überprüfen Sie regelmäßig die Justierung vor dem Gebrauch, nach Transporten und langer Lagerung. Kontrollieren Sie dabei immer alle Achsen.

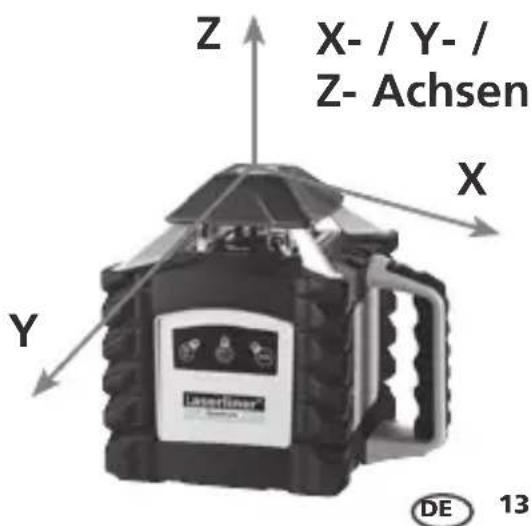

Justier-Modus Achten Sie bei der Justierung auf die Ausrichtung des Rotations- lasers. Immer alle Achsen justieren. Justierung der X-Achse Justiermodus aktivieren: Den Quadrum einschalten. Die Plus/Minus- Tasten der Y-Achse gleichzeitig drücken bis die auto/man-LED blinkt. Justierung: Mit den Plus/Minus-Tasten der X-Achse den Laser von der aktuellen Position auf Höhe des Referenzpunktes A2 fahren. Justierung verwerfen: Gerät ausschalten. Speichern: Die Plus/Minus-Tasten der Y-Achse gleichzeitig drücken bis die auto/man-LED aus ist. Justierung der Y-, und Z-Achse Justiermodus aktivieren: Den Quadrum einschalten. Die Plus/Minus- Tasten der X-Achse gleichzeitig drücken bis die tilt-LED blinkt. Justierung: Mit den Plus/Minus-Tasten der Y-Achse den Laser von der aktuellen Position auf Höhe des Referenzpunktes A2 fahren. Justierung verwerfen: Gerät ausschalten. Speichern: Die Plus/Minus-Tasten der X-Achse gleichzeitig drücken bis die tilt-LED aus ist. Zur Justierung der Z-Achse das Gerät vertikal aufstellen und ebenso verfahren wie bei der Justierung der Y-Achse.14 Please read the operating instructions as well as the enclosed brochures "Guarantee and additional notices" and "Laser class 3R safety instructions". Follow the instructions they contain. Safely keep these documents for future reference.
