GEBRUIKSAANWIJZING Quadrum Green 310 S Laserliner

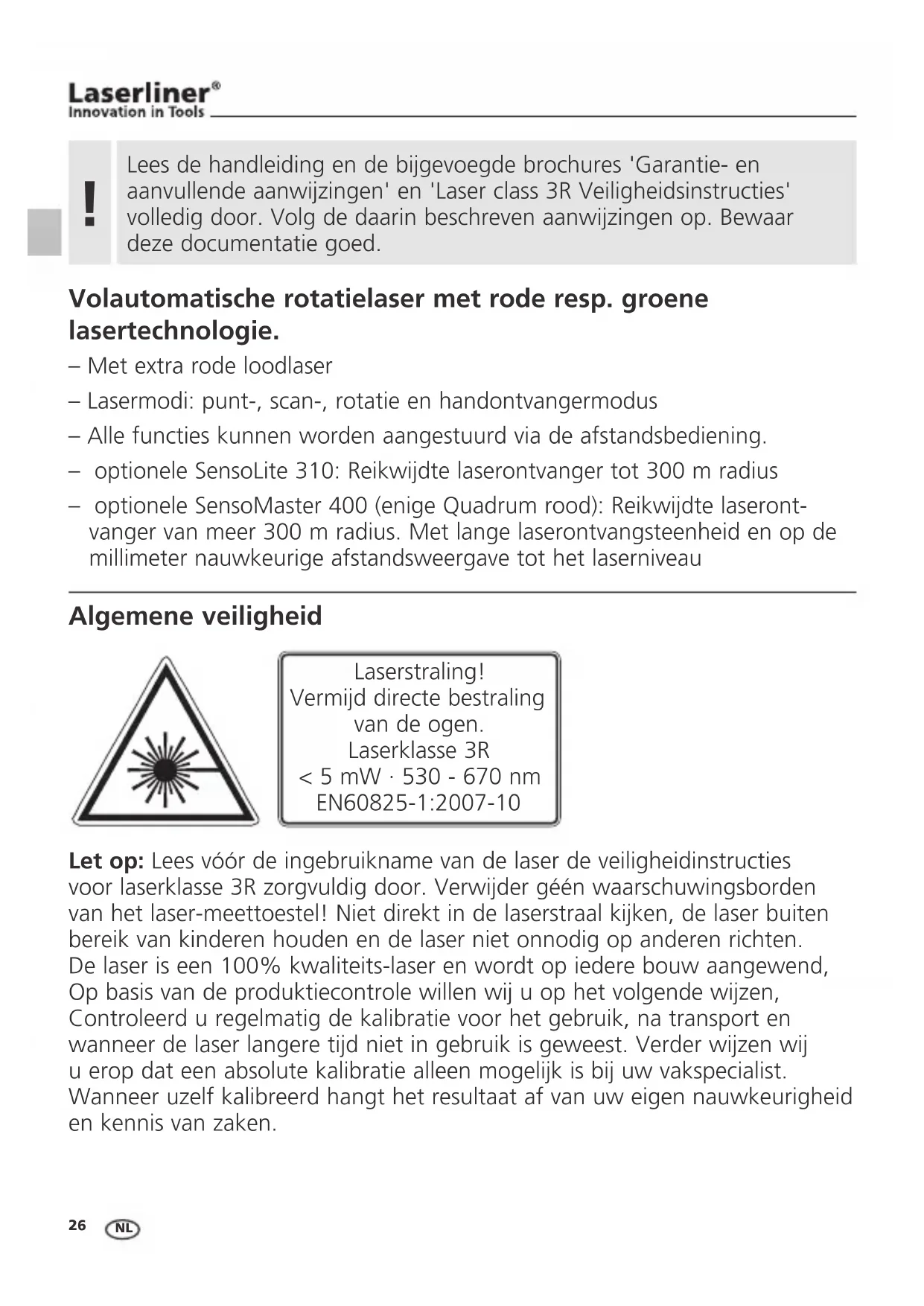

Let op: Lees vóór de ingebruikname van de laser de veiligheidinstructies voor laserklasse 3R zorgvuldig door. Verwijder géén waarschuwingsborden van het laser-meettoestel! Niet direkt in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten. De laser is een 100% kwaliteits-laser en wordt op iedere bouw aangewend, Op basis van de produktiecontrole willen wij u op het volgende wijzen, Controleerd u regelmatig de kalibratie voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer uzelf kalibreerd hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken. Algemene veiligheid Laserstraling! Vermijd directe bestraling van de ogen. Laserklasse 3R < 5 mW · 530 - 670 nm EN60825-1:2007-10 Volautomatische rotatielaser met rode resp. groene lasertechnologie. – Met extra rode loodlaser – Lasermodi: punt-, scan-, rotatie en handontvangermodus – Alle functies kunnen worden aangestuurd via de afstandsbediening. – optionele SensoLite 310: Reikwijdte laserontvanger tot 300 m radius – optionele SensoMaster 400 (enige Quadrum rood): Reikwijdte laseront- vanger van meer 300 m radius. Met lange laserontvangsteenheid en op de millimeter nauwkeurige afstandsweergave tot het laserniveauQuadrum / Quadrum Green

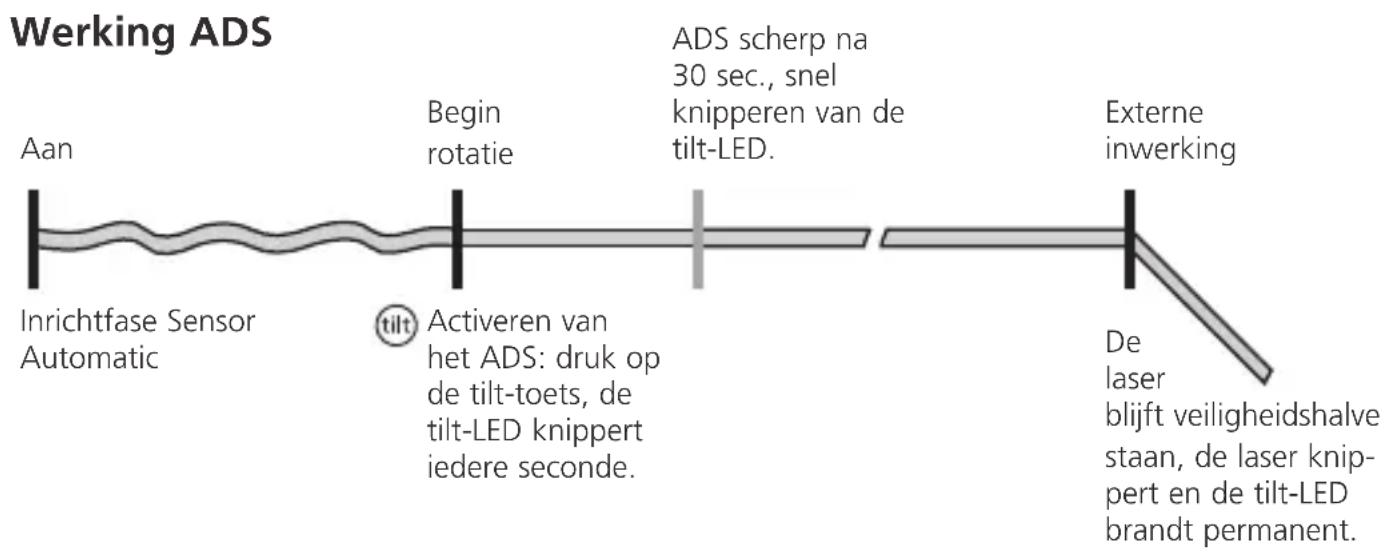

Aan Externe inwerking Inrichtfase Sensor Automatic Activeren van het ADS: druk op de tilt-toets, de tilt-LED knippert iedere seconde.

laser blijft veiligheidshalve staan, de laser knip- pert en de tilt-LED brandt permanent. ADS scherp na 30 sec., snel knipperen van de tilt-LED. Begin rotatie Werking ADS Het ADS schakelt de bewaking pas 30 sec. na de volledige nivellering van de laser scherp (inrichtfase). Tijdens de inrichtfase knippert de tilt- LED iedere seconde en als ADS actief is, knippert de LED snel.

Bijzondere producteigenschappen en functies De rotatielaser lijnt zich zelfstandig uit. Hij wordt in de vereiste basisstand geplaatst - binnen een werkhoek van ± 5°. De fijne afstelling wordt direct door de automatiek uitgevoerd: drie elektronische meetsensors registreren daarbij de X-, Y- en Z-assen. Het Anti-Drift-Systeem (ADS) voorkomt foutieve metingen. Het werkingsprincipe: de laser wordt 30 seconden na het inschakelen van het ADS permanent op een correcte uitlijning gecontroleerd. Wanneer het aparaat door externe inwerking beweegt of de laser zijn hoogtereferentie verliest, blijft de laser staan. Bovendien knippert de laser en brandt de tilt-LED permanent. Druk opnieuw op de tilt-toets of schakel het apparaat uit en weer in om door te kunnen werken. Foutieve metingen worden op deze wijze eenvoudig en veilig voorkomen. Na het inschakelen is het ADS niet actief. Om het ingerichte toestel te beschermen tegen positiewijzigingen door externe inwerking, moet het ADS door het indrukken van de tilt-toets ingeschakeld worden. De ADS-functie wordt weergegeven door een knipperende tilt-LED, zie afbeelding beneden. NL28 Quadrum Green: groene lasertechnologie De kleur resp. de golflengte bepaalt op welke afstand een laser voor het oog zichtbaar is. De reden hiervoor is de fysiologie van het menselijke oog – groen lijkt voor ons lichter dan rood. Afhankelijk van het omgevingslicht zijn groene lasers daarom veel beter zichtbaar dan rode, in het binnenbereik tot max. 12 x lichter. Hierdoor wordt het gebruik op donkere oppervlakken, op langere afstanden en het werken bij zeer helder omgevingslicht mogelijk. Als referentiemaat voor het helderheidsverschil geldt een rode laser met 635 nm golflengte. Vergeleken met rode lasers kan groen laserlicht alleen indirect worden gepro- duceerd. Daarom kunnen systeemgebonden schommelingen optreden: – De optimale arbeidstemperatuur bedraagt 20 °C. Buiten het bereik van de arbeidstemperatuur van 0 – 40°C wordt de Quadrum Green donker- der. BELANGRIJK: wacht met het inschakelen tot het apparaat zich aan de omgevingstemperatuur heeft aangepast. – Verschillen in de laserhelderheid van één apparaat naar het andere. Deze schommelingen zijn van reclamaties uitgesloten. – Groene lasers functioneren alléén met bepaalde laserontvangers en de maximale reikwijdte van het laserontvangst is geringer. Zie hiervoor de tech- nische gegevens. Horizontaal nivelleren Verticaal nivelleren Neigingen 90° hoeken 90° referentie- functie auto auto man Ruimterasters: Deze tonen de laserniveaus en -functies. auto: automatische uitlijning / man: handmatige uitlijning Transport LOCK: Het apparaat wordt tijdens het transport beschermd met een speciale motorrem. IP 66 Bescherming tegen stof en water - deze meetapparaten zijn uitstekend beschermd tegen stof en regen. NLQuadrum / Quadrum Green

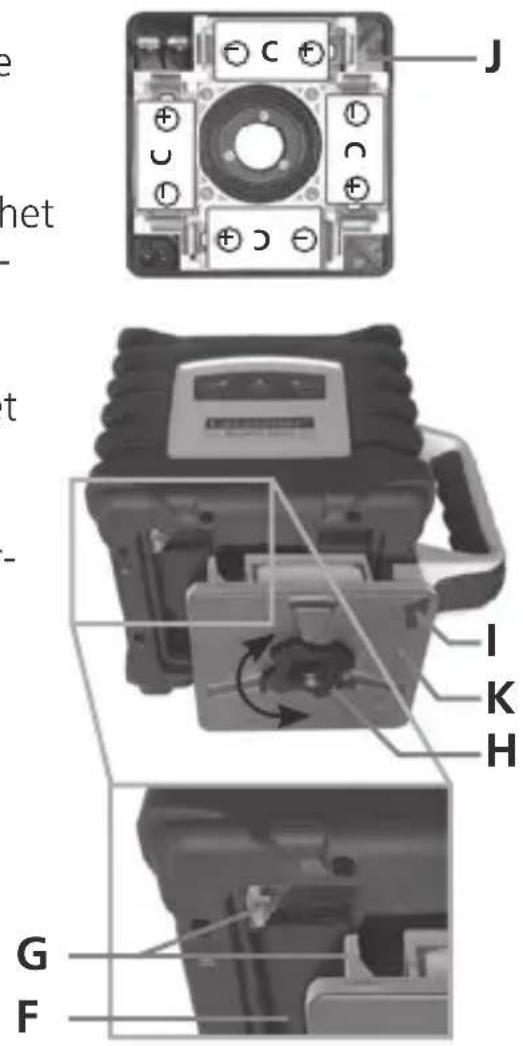

Accu laden – Laad de accu vóór het gebruik van het apparaat compleet op. – Sluit het laadtoestel aan op het stroomnet en de laadbus (I) van het accu- vakje (K). Gebruik alléén het bijgevoegde laadtoestel. Wanneer een ver- keerd toestel wordt gebruikt, komt de garantie te vervallen. De accu kan ook los van het apparaat worden opgeladen. – Terwijl de accu gealden wordt, brandt de LED van het laadtoestel (M) rood. Het laadproces is afgesloten wanneer de LED groen brandt. Wanneer het apparaat niet op het laadtoestel aangesloten is, knippert het LED van het laadtoestel. – Alternatief kunnen ook alkalibatterijen (4x type C) worden gebruikt. Plaats deze in het batteri- jvakje (J). Let daarbij op de installatiesymbolen. – Schuif de accu (K) resp. het batterijvakje (J) in het inschuifvak (F) en draai het vast met de bevesti- gingsschroef (H). De elektrische contacten (G) moeten daarbij verbonden worden. – Bij ingeschoven accu is het apparaat tijdens het laadproces gebruiksgereed. – Als alle 3 LED's (2, 4, 5) kort oplichten en het apparaat uitschakelt, moeten de batterijen wor- den vervangen of de accu worden opgeladen. Plaatsen van de batterijen in de afstands- bediening – Let op de correcte polariteit.

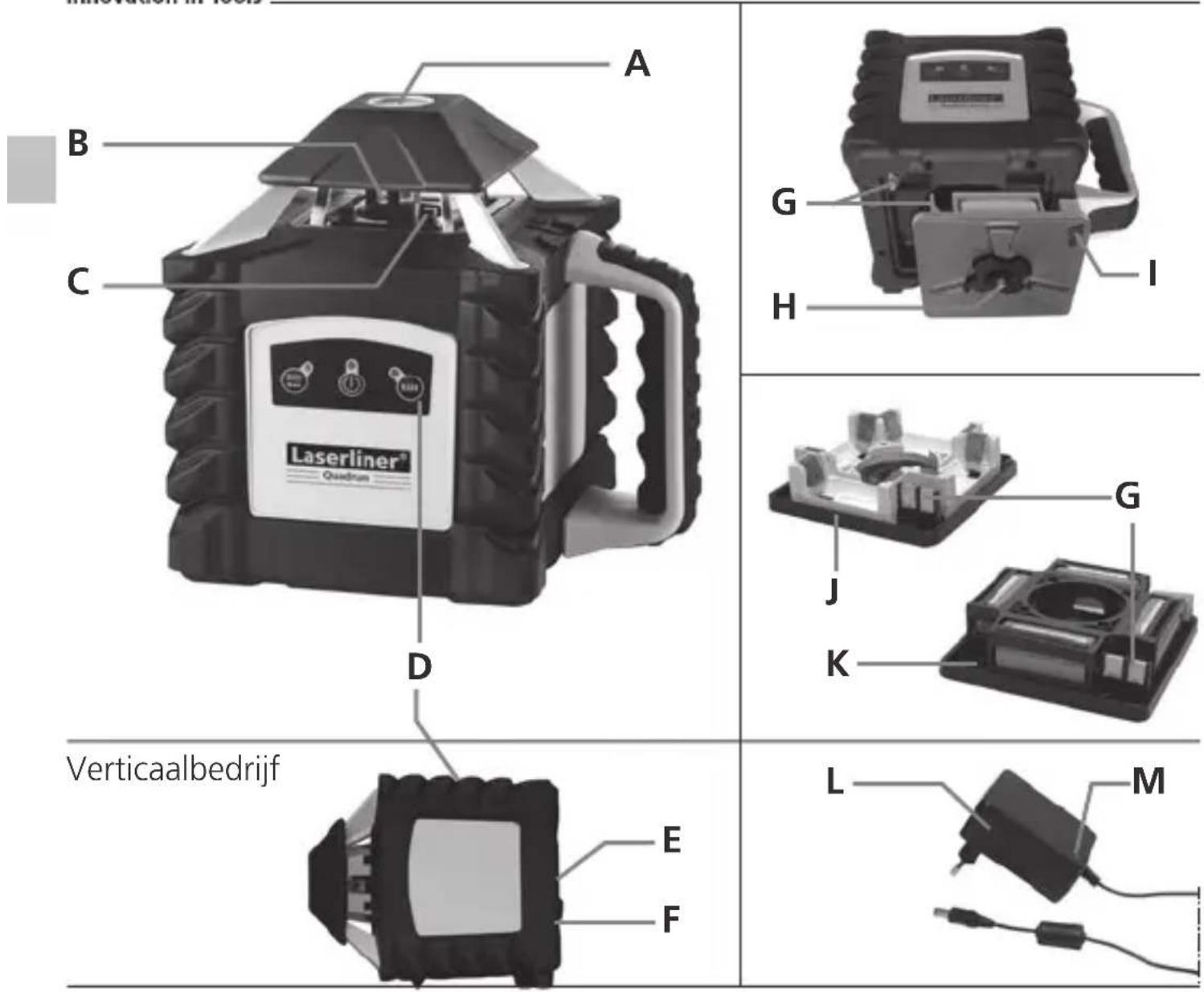

Uitlaat referentie-/ loodlaser Prismakop / uitlaat laserstraal Ontvangstdioden voor afstands- bediening (4x) Bedieningsveld 5/8" schroefdraad / Uitlaat referentie-, loodlaser Inschuifvakje voor de accu resp. het batterijvakje Elektrische contacten Bevestigingsmoer batterijvakje resp. accu Laadbus Batterijvakje Accuvakje Netadapter / oplader Bedrijfsindicator rood: accu wordt geladen groen: laadproces afgesloten Verticaalbedrijf

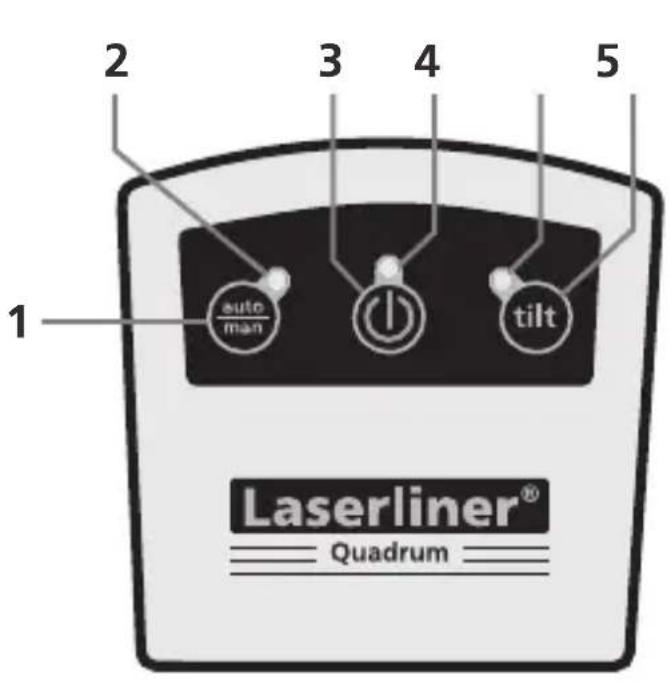

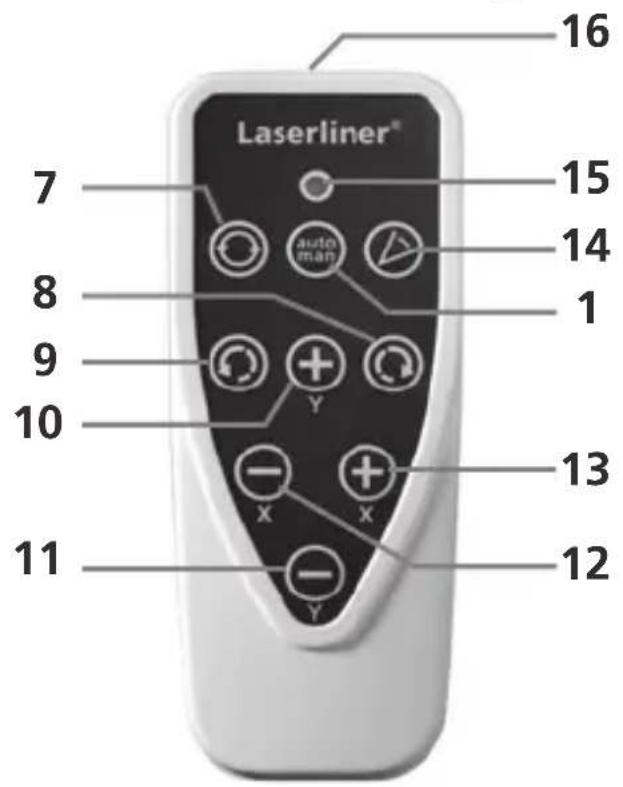

auto/man-functie LED auto/man-functie: LED uit: automatische uitlijning LED aan: handmatige uitlijning AAN-/UIT-toets Bedrijfsindicator LED tilt-functie Tilt-functie Rotatiesnelheid kiezen 600 / 300 / 120 / 60 / 0 o/min Positioneringstoets (rechtsom draaien) Positioneringstoets (linksom draaien) auto/man-functie: Y-as naar boven bewegen auto/man-functie: Y-as naar beneden bewegen auto/man-functie: X-as naar boven bewegen auto/man-functie: X-as naar beneden bewegen Scanmodus Bedrijfsindicator Uitlaat infraroodsignaal AfstandsbedieningBedieningsveld Quadrum NL32 auto auto

auto ± 5° Als de auto/man-LED knippert, is het maximale verstelbereik van 5° bereikt. Plaats het apparaat vervolgens horizontaal en schakel het uit en weer in.

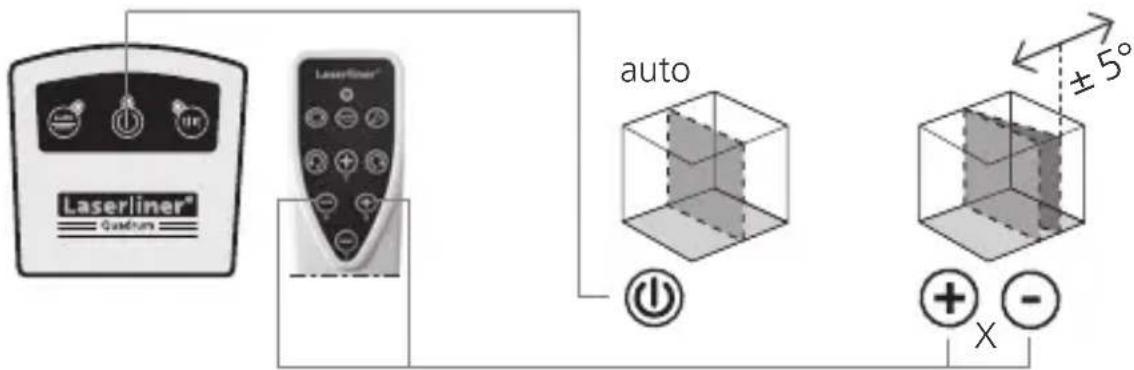

Positioneren van het verticale laserniveau In de verticale modus kan het laserniveau exact worden gepositioneerd. De "Sensor-Automatic" blijft actief en nivelleert het verticale laserniveau. Zie ook de navolgende afbeelding. Wanneer het toestel te schuin wordt geplaatst (buiten het bereik van 5°), klinkt een waarschuwingssignaal, de prismakop staat stil en de laser knippert. U moet het toestel dan op een vlakke ondergrond plaatsen.

– Het toestel nivelleert automatisch binnen een bereik van ± 5°. In de inricht- fase knippert de laser en de prismakop staat stil. Wanneer de nivellering voltooid is, brandt de laser permanent en draait met max. toerental. Zie hiervoor ook het punt over "Sensor-Automatic" en "ASD-tilt". Horizontaal nivelleren en verticaal nivelleren – Horizontaal: plaats het apparaat op een zo vlak mogelijke ondergrond of bevestig het op een statief. – Verticaal: plaats het apparaat op de opzij aan- gebrachte poten. Het bedieningsveld wijst naar boven. Met de optionele wandhouder (art.-nr. 080.70) kunt u het apparaat bij verticale toepassing op een statief monteren. – Druk de AAN-/UIT-toets in. LED auto/man-functie uit: automatische uitlijning

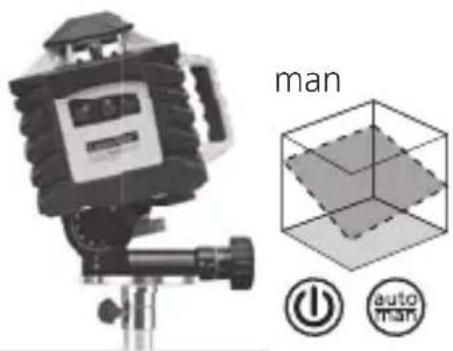

man Neigingsfunctie > 5° Grotere neigingen kunnen met de optionele hoek- plaat, art.-nr. 080.75 worden aangelegd. TIP: laat het apparaat eerst zelfstandig uitlijnen en zet de hoekplaat op nul. Schakel vervolgens de Sensor- Automatic uit met de auto/man-toets. Neig het toestel vervolgens in de gewenste hoek. Als het maximale neigingsbereik van 5° bereikt is, blijft de laser staan en knippert hij. Verminder vervolgens de neigingshoek.

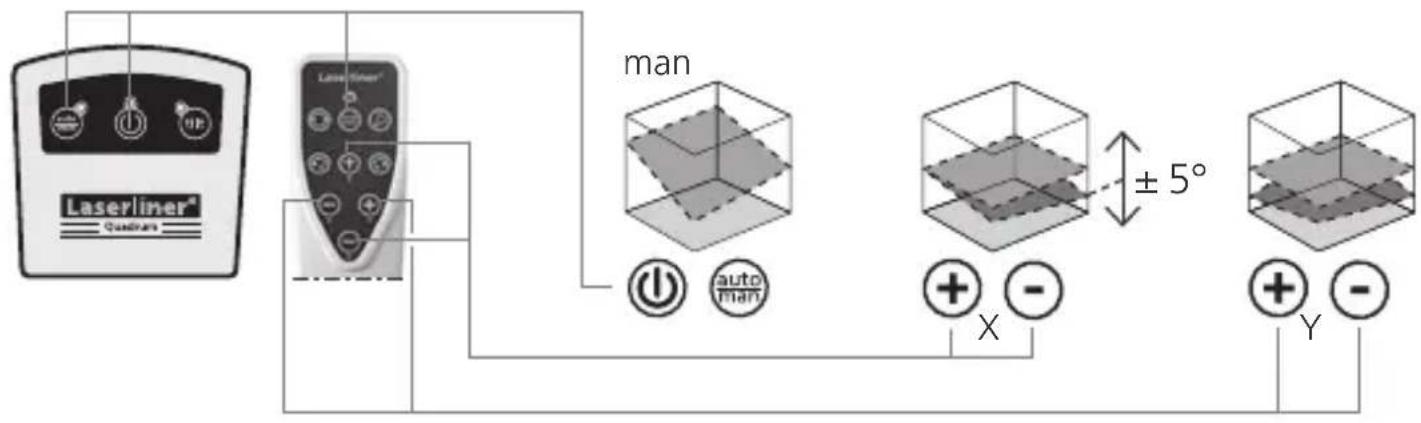

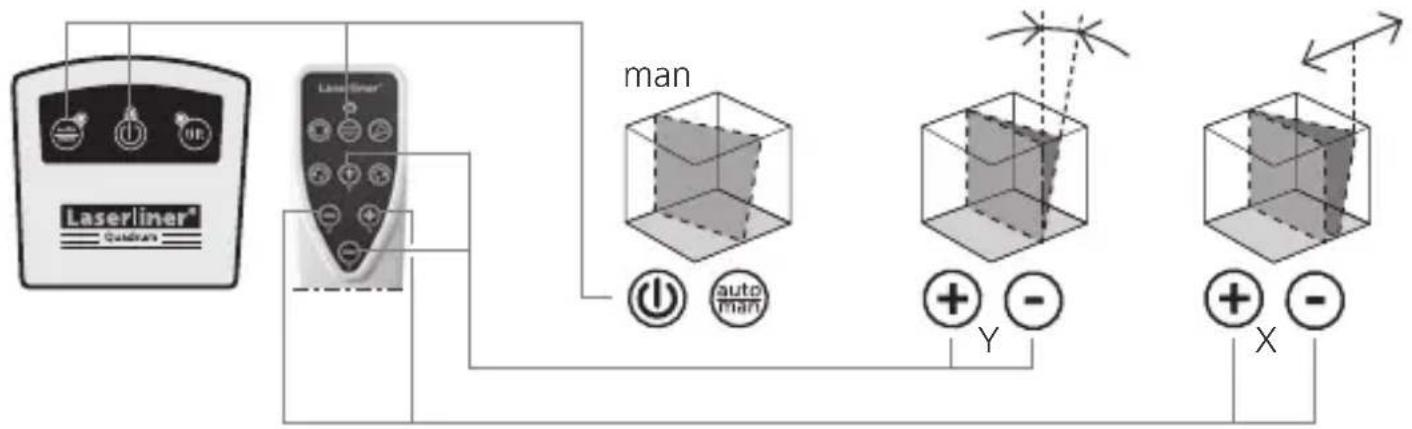

Neigingsfunctie tot 5° - verticaal Neigingsfunctie tot 5° - horizontaal Bij activering van de neigingsfunctie wordt de sensor-automatic uitgeschakeld. Hiervoor moet men de toets auto/man indrukken. De plus/min toetsen maken het mogelijk motorisch de neiging te verstellen, de x-en y assen laten zich apart van elkaar instellen. Zie volgende afbeeldingen. LED auto/man-functie aan: handmatige uitlijning

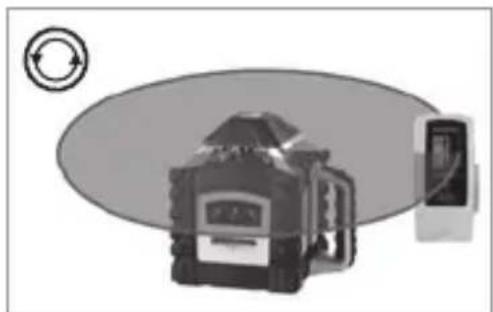

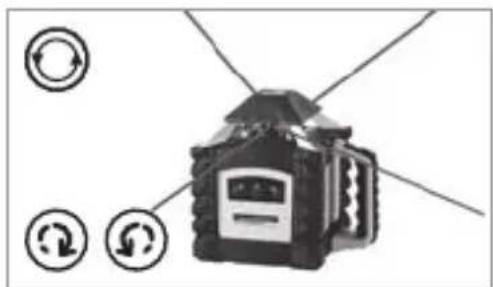

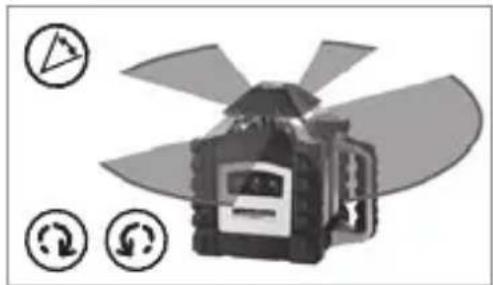

NL34 Werken met de referentie- resp. Loodlaser Het aparaat beschikt over twee referentielasers. In horizontaal gebruik kunt u hiermee een loodlijn trekken. In verticaal gebruik is de referentielaser bedoeld voor het uitlijnen van het apparaat. Stel daarvoor de referentielaser parallel aan de wand af. Het verticale laserniveau is dan haaks op de wand uitgelijnd, zie afbeelding. Handontvanger-Modus Werken met de optionele laserontvanger: Stel de rotatielaser in op het maximale toerental en schakel de laserontvanger in. Zie hiervoor ook de handleiding van de dienovereenkomstige lase- rontvanger. Scanmodus Met de scantoets kunt u een lichtintensief seg- ment in 4 verschillende breedten activeren en instellen. Positioneer het segment met behulp van de richtingtoetsen. Puntmodus Druk - om naar de puntmodus over te schakelen - steeds weer op de rotatietoets totdat de laser niet meer roteert. De laser kan met de richting- toetsen exact ten opzichte van het meetopperv- lak gepositioneerd worden. Lasermodi Rotatie-Modus Met behulp van de rotatietoets worden de toe- rentallen ingesteld: 0, 60, 120, 300, 600 o/min NLQuadrum / Quadrum Green

EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info Technische gegevens (technische veranderingen voorbehouden) Zelfnivelleringsbereik ± 5° Nauwkeurigheid ± 1 mm / 10 m Nivellering horizontaal / verticaal Automatisch met elektronische libellen en servomotoren. Instelsnelheid ca. 30 sec over de hele werkhoek Verticale referentiestraal 90° t.o.v. het rotatieniveau Rotatiesnelheid 0, 60, 120, 300, 600 o/min Afstandsbediening Infrarood IR Lasergolflengte rood / groen 635 nm / 532 nm Laserklasse rood / groen 3R (EN60825-1:2007-10) Uitgaand vermogen laser rood / groen < 5 mW Voeding Hoogrendementsaccu / batterijen (4 x type C) Bedrijfsduur accu rood / groen ca. 35 h / ca. 14 h Bedrijfsduur batterij rood / groen ca. 50 h / ca. 8 h Laadduur accu ca. 6 h Arbeidstemperatuur rood / groen -10°C ... + 50°C / 0°C ... + 40°C Opbergtemperatuur -10°C ... + 70°C Veiligheidsklasse IP 66 Afmetingen (B x H x D) / Gewicht (incl. accu) 215 x 205 x 165 mm / 2,6 kg Afstandsbediening Stroomvoorziening 2 x 1,5V type AA Reikwijdte afstandsbediening max. 30 m (Infrarood) Gewicht (incl. batterijen) 0,07 kg NL36 Wanneer bij de X- of Z-as het verschil tussen punt A2 en A3 groter is dan aangegeven als tolerantie nl. 1 mm / 10 m, is een afstelling nodig. Neem hiervoor contact op met uw vakhandelaar.

Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

Richt het toestel uit op de X-as.

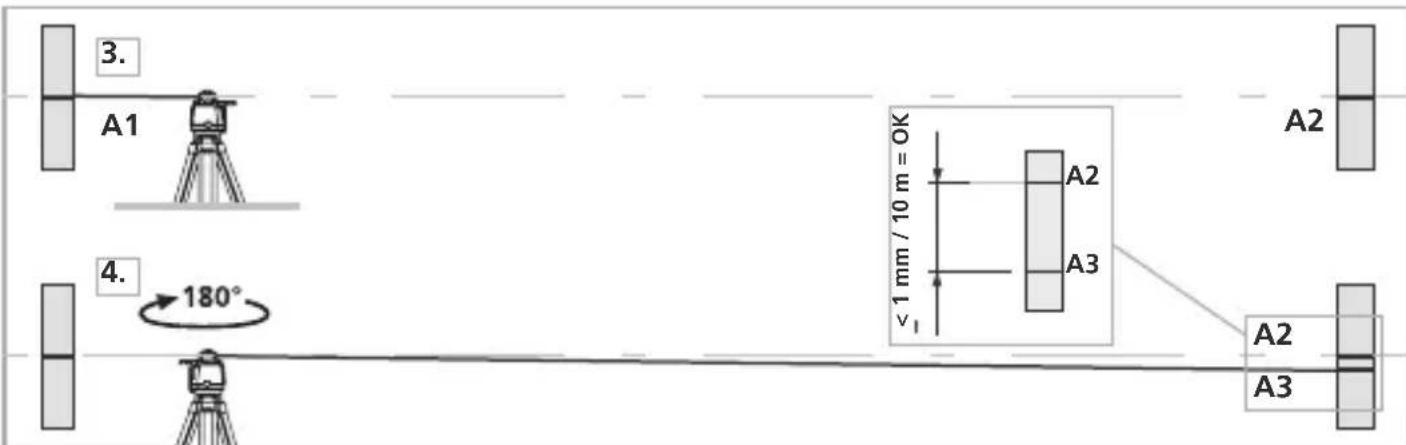

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

A2 en A3 moet binnen de tolerantie van de nauwkeurigheid zitten.

5. Herhaal punt 3 en 4 voor de Y- en Z-as voor volledige controle.

Kalibratie controle voorbereiden U kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van mekaar verwijderd zijn. Schakel het toestel aan. Voor een optimale controle een statief gebruiken. BELANGRIJK: de Sensor-Automatic moet actief zijn (auto/man-LED is uit).

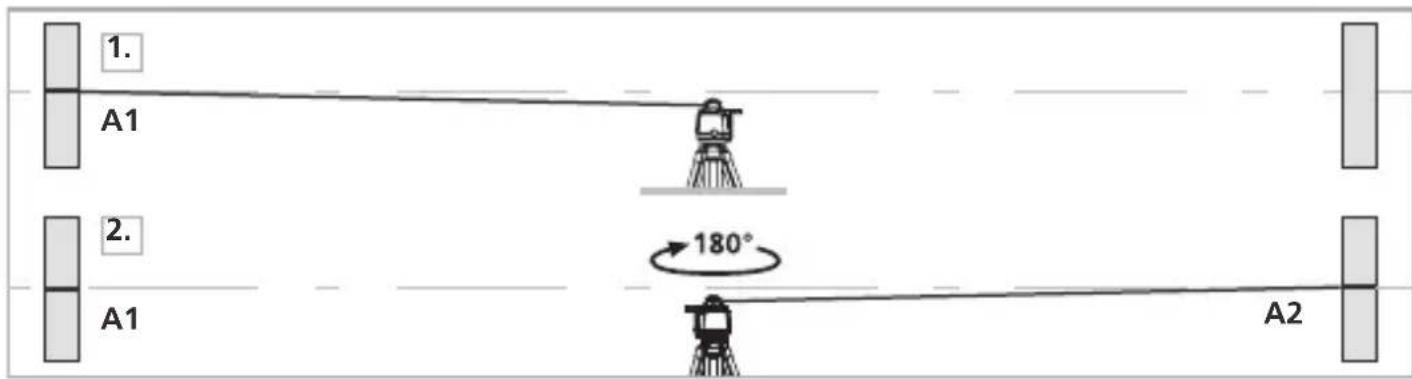

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 heeft

u nu een horizontale referentie.

Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na trans- port en wanneer de laser langere tijd is opgeborgen geweest. Kontroleerd u daarbij alle assen.

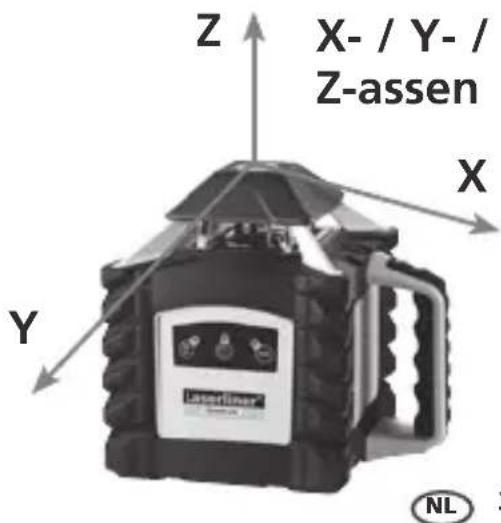

Afstelmodus Let bij de afstelling op de uitlijning van de rotatielaser. Stel altijd alle assen af. Afstelling van de X-as Afstelmodus activeren: de Quadrum inschakelen. De plus-/mintoe- tsen van de Y-as tegelijkertijd indrukken totdat de auto/man-LED knippert. Afstelling: stuur de laser met de plus-/mintoetsen van de X-as van de actuele positie naar de hoogte van het referentiepunt A2. Afstelling verwerpen: apparaat uitschakelen. Opslaan: de plus-/mintoetsen van de Y-as tegelijkertijd indrukken totdat de auto/man-LED uit is. Afstelling van de Y- en Z-as Afstelmodus activeren: de Quadrum inschakelen. De plus-/mintoet- sen van de X-as tegelijkertijd indrukken totdat de tilt-LED knippert. Afstelling: stuur de laser met de plus-/mintoetsen van de Y-as van de actuele positie naar de hoogte van het referentiepunt A2. Afstelling verwerpen: apparaat uitschakelen. Opslaan: de plus-/mintoetsen van de X-as tegelijkertijd indrukken totdat de tilt-LED uit is. Voor de afstelling van de Z-as plaatst u het apparaat verticaal en gaat u op dezelfde wijze te werk als bij de afstelling van de Y-as. X- / Y- / Z-assen
