MANUALE UTENTE Quadrum Green 310 S Laserliner
Leggere attendamente le istruzioni per l'uso e gli opuscoli allegati "Indicazioni aggiuntive e di garanzia" e "Norme di sicurezza laser class 3R". Attenersi alleindicazioni ivi riportate.Conservare concura esta documentazione.
Laser rotante completeness automatico con Tecnologia a laser rossi e verdi.
- Con laser a piombo rosso supplementare
- Modalità laser: punto, scansione, rotazione e ricevitore manuale
- Ogni funzione può essere controllata mediante il telecomando.
- SensoLite 310 opzionale: Portata del ricevitore laser fino a 300 m di raggio
- SensoMaster 400 opzionale (solo Quadrum rosso): Portata ricevitore laser superiore a 300m di raggio. Con lungo ricevitore laser e individazione al millimetro della distance dal piano laser.

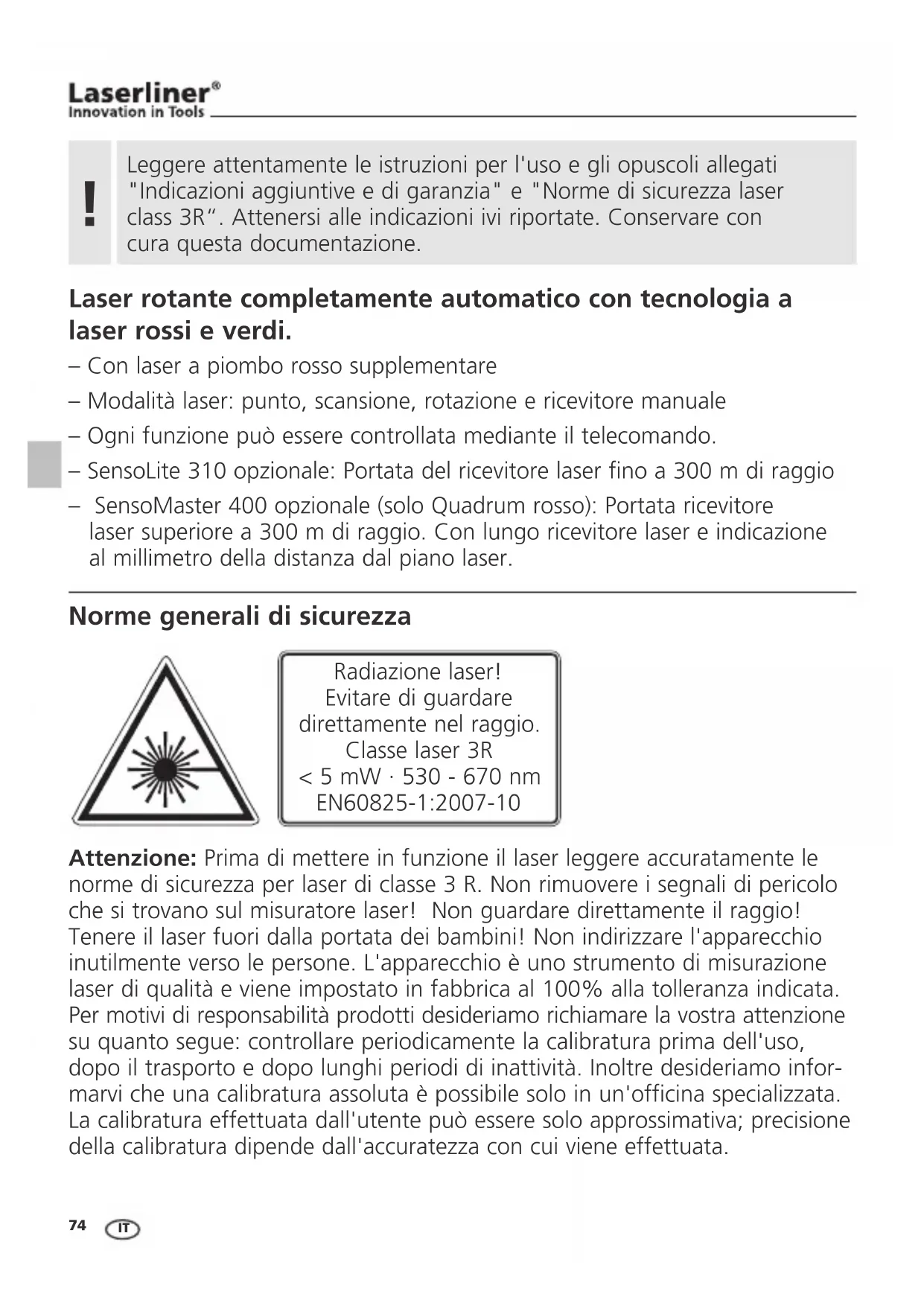

Norme generali di sicurezza

Radiazione laser! Evitare di guardare direttamente nel raggio. Classe laser 3R < 5mW· 530 - 670nm EN60825-1:2007-10
Attenzione: Prima di mettere in funzione il laser leggere accuratamente le norme di sicurezza per laser di classe 3 R. Non rimuovere i segnali di pericolò che si trovano sul misuratore laser! Non guardare direttamente il raggio! Tenere il laser fuori alla portata dei bambini! Non indirizzare l'apparecchio inutilmente verso le persone. L'apparecchio è uno strumento di misurazione laser di qualità e viene impostato in fabbrica al 100% alla tolleranzaindicata. Per motivi di responsabilità prodotti desideriamo richiamare la vostra attenzione su quanto segue: controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo lunghi periodi di inattività. Inoltre desideriamo informarvi che una calibratura assoluta è possibile solo in un'officina specializzata. La calibratura effettuata dall'utente può essere solo approssimativa; precisione della calibratura dipende dall'accuratezza con cui viene effettuata.
Caratteristiche particolari del prodotto e funzioni
SENSOR AUTOMATIC
AUTOMATIC Il laser rotante si orienta da solo. Viene portato nella posizione di base necessaria, all'interno di un angolo di lavoro di ± 5^ . La regolazione di precisione viene svolta subito dal sistema automatico: tre sensori di misura elettronici rilevano gliassi X, Y e Z.
ADS

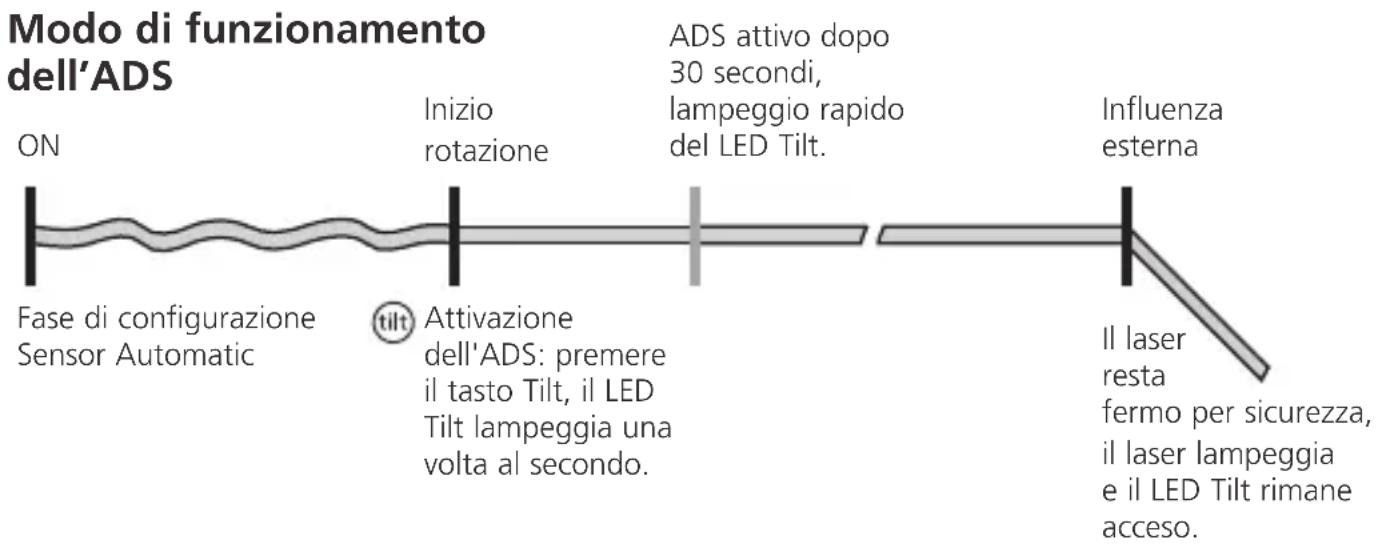

L'Anti-Drift-System (ADS) previene misure scorrette. Il principio di funzionamento: 30 secondi dopo l'attivazione dell'ADS, il laser viene sostoposto a costante controlo del suo corretto orientamento. Se l'apparecchio si sposta sotto l'azione di influenze esterne o se il laser si allontana dal suo punto di riferimento in altezza, il laser resta fermo. Lampeggiaanche il laser e il LED Tilt è costamente acceso. Per poter continuare a lavorare, premere di nuovo il tasto Tilt o spegnere e riaccendere l'apparecchio. In quello modo si evitano misure scorrette in maniera semplice e sicura
talt All'accensione, l'ADS non è attivo. Per proteggere l'apparecchio configurato da spostamenti per influenze esterne, è necessario attivare l'ADS premendo il tasting Tilt. La funzione ADS viene segnalata dal lampeggio del LED Tilt; vedere la figura in basso.

l'ADS si attiva ilsystema di controllo solo dopo 30 secondi dal livellamento completo del laser (fase di configurazione). Lampeggio di una volta al secondo del LED Tilt durante la fase di allestamento, lampeggio rapido con ADS attivo.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da uno speciale freno motore.

Protezione da polvere ed acqua - gli strumenti di misura sono caratterizzati da una particolare protezione alla polvere e alla pioggia.
Reticoli spaziali: per la visualizzazione dei piani laser e delle funzioni.
Livellamento orizzontale

Livellamento vertical

4.2.1 Inclinazione Angolo di 90^ Funzione di


riferimento a 90^
Quadrum Green: technologia a laser verde
La distanza con cui poter riconoscere ad occhio nudo un fascio laser viene determinata dal suo colore ossia alla lunghezza d'onda. Ciò è dovuto alla fisiologia dell'occhio umano – il verde ci appeare più bianro del rosso.
Dipendente della luce ambientale, i laser verdi sono molto più facilemente visibili rispetto a quelli rossi, basti pensare che in interni sono 12 volte più chiari. Cio consente applicazioni su superfici scure, su distanze maggiori e lavorianche in ambienti molto luminosi. Come grandezza di riferimento per la differenza di luminosità si considera un laser rosso con una lunghezza d'onda di 635 nm.
A differenza dei laser a luce rossa, la luce laser verde cui si possono verificare oscillazioni dovute alsystema:
- La temperatura d'esercizio ottimale corrisponde a 20^ . Al di fuori di una temperatura d'esercizio di 0 - 40^ la luce verde del laser diventa più scura. IMPORTANTE: prima di accendere l'apparecchio attendere che si sua acclimatato adattandosi alla temperatura ambiente.
- Luminosità diversa dei fasci laser proiettati da un appearecchio all'altro. Queste oscillazioni non possono essere oggetto di contestazioni.
- I laser verdi funzionano solo in determinati ricevitori laser e la massima portata di ricezione del fascio laser è inferiore. Si veda a tal fine ai dati tecnici.
Caricare l'accumulatore
- Prima di utilizzato l'apparecchio caricare completamente l'accumulatore.
- Collegare l'unità di ricarica alla rete elettrica e al connettore di ricarica (I) del vano accumulatoratore (K). Utilizzato solo l'apparecchio di ricarica in dotazione. Impiegandone uno errato, la garanzia diventa nulla. L'accumulatore può essere ricaricatoanche all'esterno dell'apparecchio.
- Mentre l'accumulatore si ricarica, il LED dell'apparecchio di ricarica (M) è accesso in rosso. La ricarica è completinga quando il LED si accende in verde. Se l'apparecchio non è collegato all'unità di ricarica, il LED dell'apparecchio di ricarica lampeggia.
- In alternatively si possono utilizzatoanchepile alcaline (4 di tipo C). Collocarle nel vano delle pile (J). facendo attenzione ai symboli di installmente.

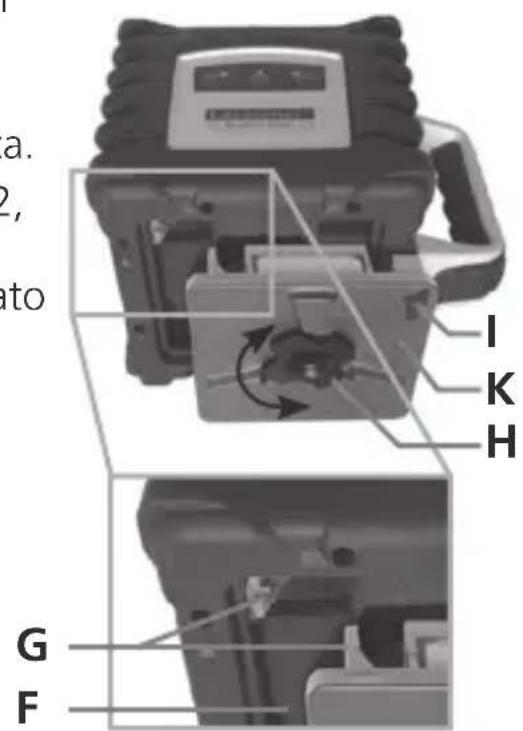

- Inserire l'accumulatore (K) overo il vano batterie (J) nell'apposto vano (F) e fissarli con la vite di fissaggio (H). Instaurare nel frattotempo i contatti elettrici (G).
- Con accumulatoratore inserto, l'apparecchio cui èssere utilizzato sono iniziati.
- Se si accendono brevamente tutti e tre i LED (2, 4, 5) e l'apparecchio si spegne, devono essere sostituite le batterie oppure delve essere ricaricato l'accumulatore.
Instrimento delle batterie nel telecomando
-Fare attenzione alle corretta polarità.



D

L'utilizzo verticale

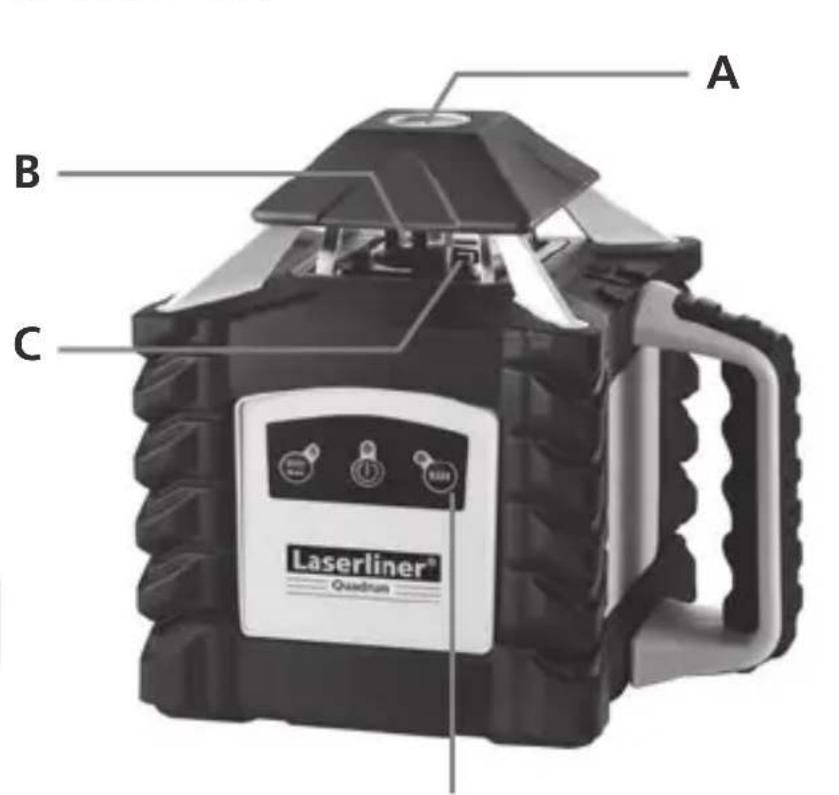

A Uscita laser di riferimento / a piombo
B Testa prismatica / uscita raggio laser
C Diodi di ricezione per telecomando (4 x)
D Pannello di controllo
E Filettatura da 5/8" per servizio orizzontale
F Vano di inserimento per accumulator e vano batterie
G Contatti elettrici
H Dado di fissaggio vano batterie o accumulatorato
I Connettore di ricarica

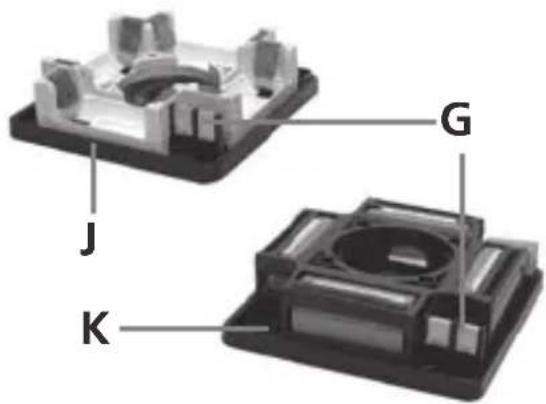

Vano delle pile
K Vano accumulatorale
L Apparecchio di ricarica / alimentatore
M Indicatore di funzionamento grosso: accumulatorato in carica verde: carica terminata

6

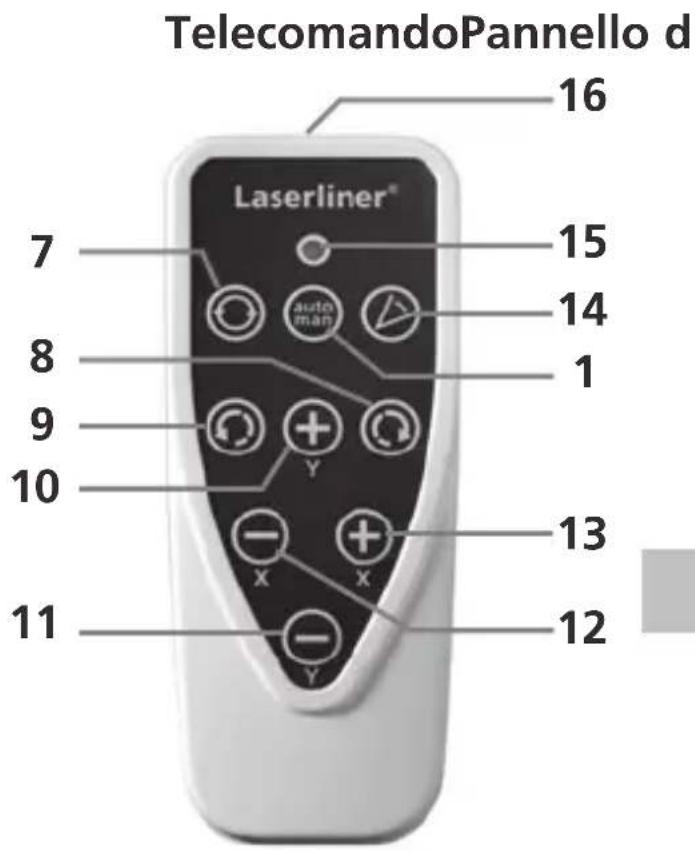

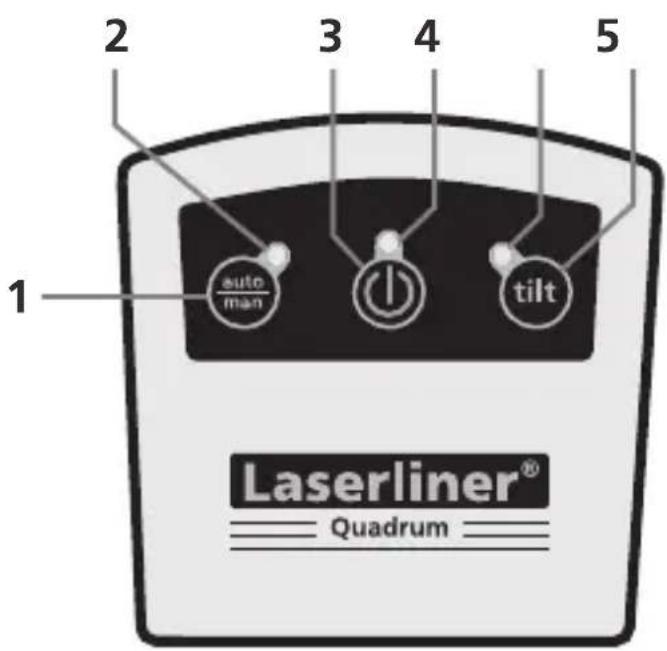

1 Funzione auto/man
2 LED funzione auto/man LED spento: orientamento automatico LED acceso: orientamento manuale
3 Tasto ON/OFF
4 Indicatore di funzionamento
5 LED funzione Tilt
6 Funzione Tilt
7 Sezione velocità di rotazione 600/300/120/60/0 giri/min
8 Tasto di posizionamento (rotazione oraria)
9 Tasto di posizionamento (rotazione antioraria)
10 Funzione auto/man: spostare l'asse Y verso I'alto
11 Funzione auto/man: spostare l'asse Y verso il basso
12 Funzione auto/man: spostare l'asse X verso I'alto
13 Funzione auto/man: spostare l'asse X verso il basso
14 Modalità di scansione
15 Indicatore di funzionamento
16 Uscita segnale infrarosso
Livellamento orizzontale e verticale
- Orizzontale: piazzare l'apparecchio su una superficie possibilmente livellata o fissarlo su un treppiede.
- Verticale: collocate l'apparecchio sui piedini laterali. Il pannello di controllo è rivolto per il alto. L'apparecchio può essere montato per il modo operativo verticale su un treppiede servendosi di un supporto a parete opzionale (n. art. 080.70).
- Premere il tasting ON/OFF.

auto auto
①

①
LED del funzionamento automatico/manuale spento: orientamento automatico
- L'apparecchio si livella automaticamente entro un Campo di ± 5^ . Durante la fase di configurazione il laser lampeggia e la testa prismatica è fermà. Al termine del livellamento il laser è costantamente acceso ruota al numero di giri massimo. Vedi anche il capitolo "Sensore automatico" e "ADS Tilt".

Se l'apparecchio è troppo inclinato (>5^) , viene emesso un segnale acustico, la testa prismatica resta ferma ed il laser lampeggia. In quello caso l'apparecchio deve essere collocato su una superficie meno inclinata.

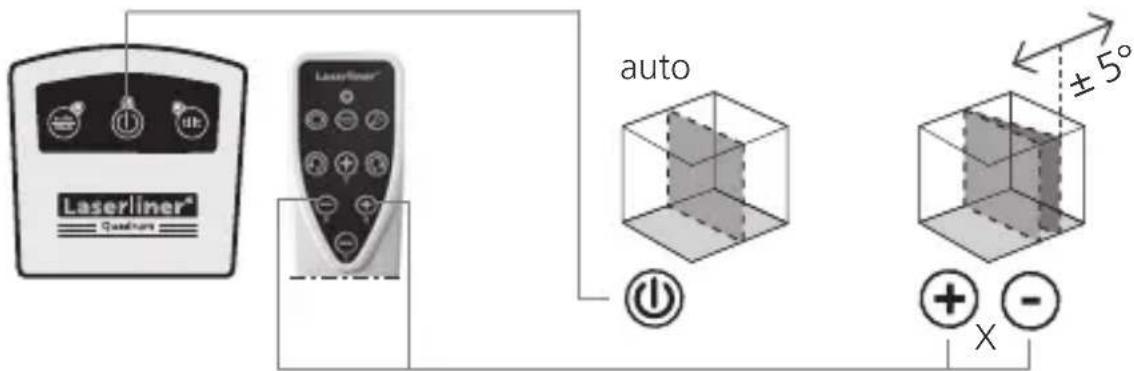

Posizionamento del piano verticale del laser
Nel modo operativo verticale il piano laser cui èssere posizionato esattamente. Il sensore automatico rimane attivo e livella il piano laser verticale. Vedi la figura seguente.


Se il LED auto/man lampeggia, significica che è stato raggiunto il Campo di regolazione massimo di 5^ . Mettere l'apparecchio in posizione orizzontale, spegnerlo e quindi riaccenderlo.

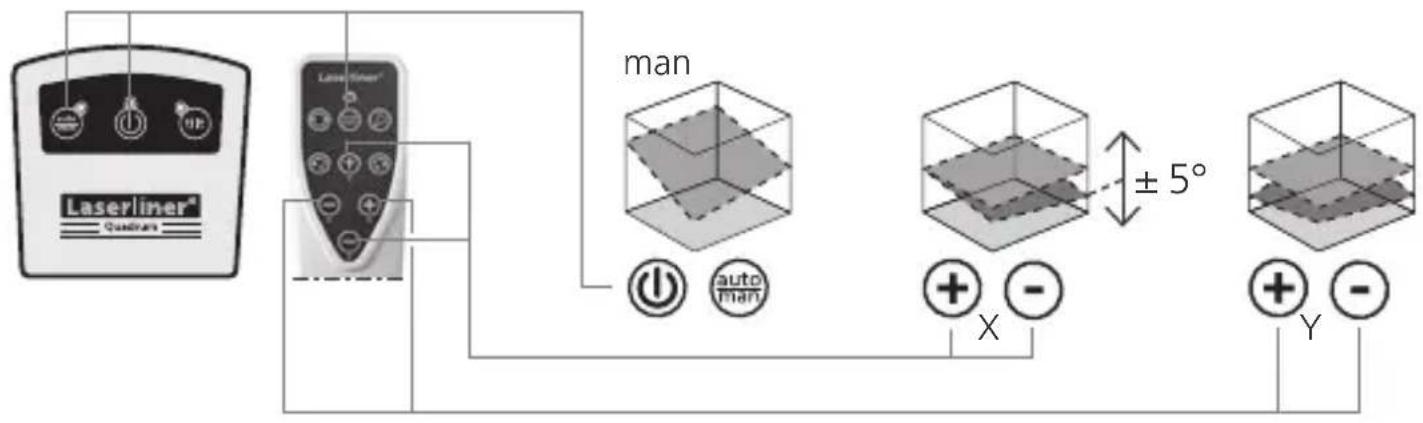

Funzione di inclinationazione fino a 5^ - orizzontale
Quando si attiva la funzione di inclinazione, si deve disattivare il sensore automatico premendo il tasto auto/man. I tasti Piè e Meno permettono di regolare l'inclinazione tramite motorino. Gliassi X e Y possono essere regolati singolarmente. Vedi le seguenti figure.

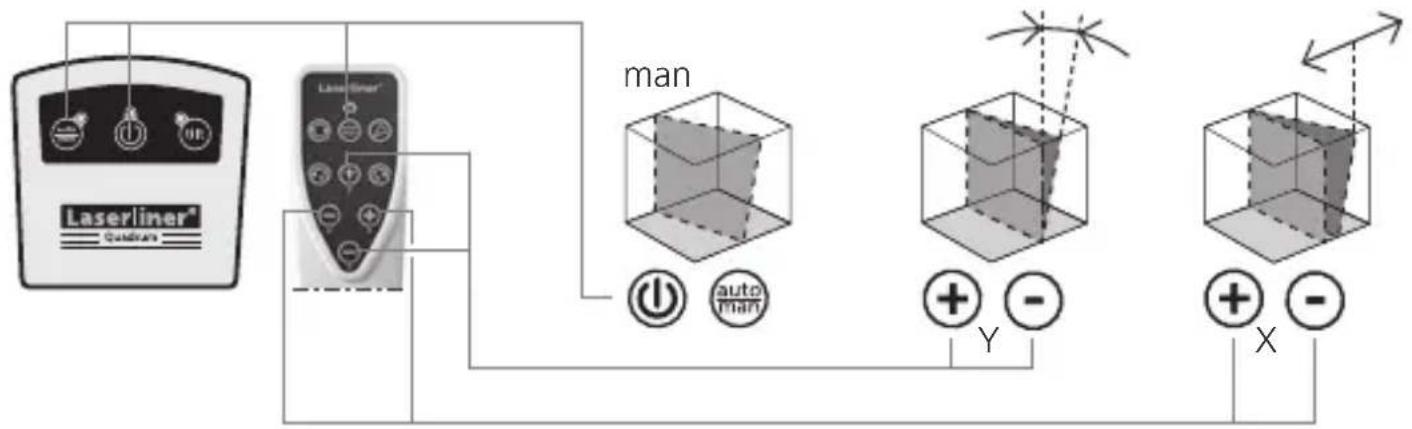

Funzione di inclinationazione fino a 5^ - verticale


Al raggiungimento del Campo massimo di inclinazione di 5^ , il laser rimane fermo ed inizia a lampeggiare. Ridurre l'angolo di inclinazione.

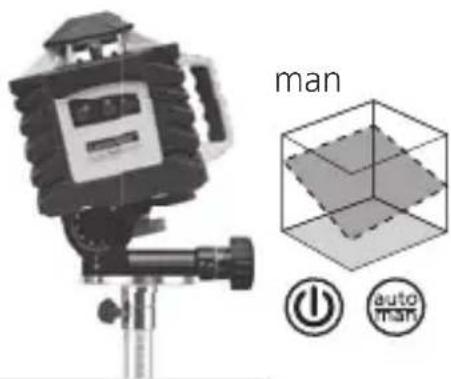

Funzione di inclinationazione >5^
Inclinazioni notevoli possono essere ottentute.
mediante la piastra goniometrica opzionale cod. art.080.75).SUGGERIMENTO: prima far
posizione l'apparecchio da solo e regolare la
piastra goniometrica su zero. Poi disattivare il
sensore automatico con il tasting auto/man. Infine
inclinare l'apparecchio dell'angolo desiderato.


LED della funzione auto/man spento: orientamento manuale

Modi laser
Modalità di rotazione
Attraverso il tasto di rotazione si possono regolare diverse velocità: 0, 60, 120, 300, 600 g/min
Modalità di rotazione
Per accedere al modo punctuale, premere ripetutamente il tasto di rotazione finché il laser cessa di ruotare. Il laser può essere esattamente posizionato per mezzo dei tasti direzionali rispetto al livello di misurazione.
Modo scan

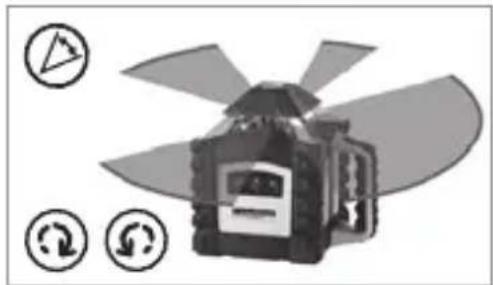

Attraverso il tasting Scan è possibile attivare e quando regolare un segmento a luce intensa in 4 diverse ampiezzze. Il segmento viene posizionato per mezzo dei tasti direzionali.

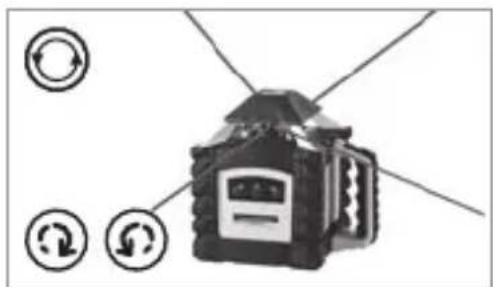

Modo di ricezione manuale

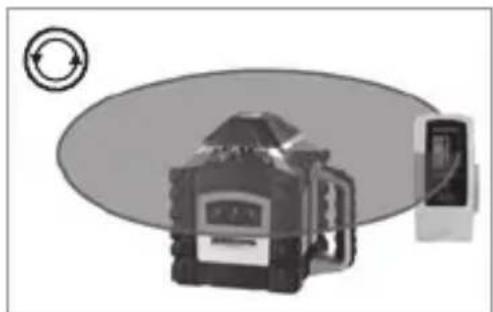

Lavoro con il ricevitore laser opzionale: Impostare il laser rotante sulla velocità massima e attivare il ricevitore laser. Vedi le istruzioni per l'uso di un corrispondente ricevitore laser.

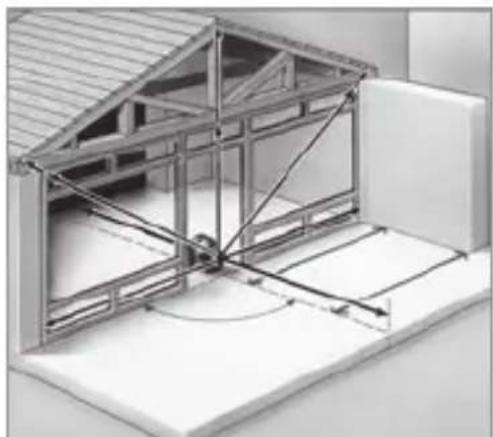

Operazioni con il laser di riferimento o a piombo
L'apparecchio ha due laser di riferimento. Nel modo operativo orizzontale, conesso si può individuire il piede della perdicolare. Nel modo operativo verticale il laser di riferimento serve ad orientare l'apparecchio. A tal fine regolare il laser di riferimento paralleamente alla parete. Ora il piano verticale del laser è ortogonale alla parete, vedi immagine.

| Dati tecnici (Con riserva di modifiche tecniche) | |
| Range di autolivellamento ± 5° | |
| Precisione ± 1 mm / 10 m | |
| Livellamento orizzontale / verticale | Automatico con livelle elettroniche e servomotori. |
| Velocità di regolazione | circa 30 sec. su tutto l'angolo di lavoro |
| Fascio di riferimento perpendicolare 90° rispetto al livello di rotazione | |
| Velocità di rotazione 0, 60, 120, 300, | 600 g/min |
| Telecomando ad infrarossi IR | |
| Lunghezza delle onde laser rosse / verdi | 635 nm / 532 nm |
| Classe laser rosso / verde 3R (EN60825-1:2007-10) | |
| Potenza d'uscita laser rosso / verde < 5 mW | |
| Alimentazione | Accumulatore ad alta capacité / batterie (4 del tipo C) |
| Durata di funzionamento ad accumulatorate | rosso ca. 35 h / verde ca. 14 h |
| Durata di funzionamento a batterie rosso ca. 50 h / verde ca. 8 h | |
| Durata di carica dell'accumulatore ca. | 6 ore |
| Temperatura d'esercizio rosso / verde -10°C ... + 50°C / 0°C ... + 40°C | |
| Temperatura di stoccaggio -10°C ... + 70°C | |
| Classe di sicurezza IP 66 | |
| Dimensioni (L x A x P) / Peso (compr. accumulatorate) | 215 x 205 x 165 mm / 2,6 kg |
| Telecomando | |
| Alimentazione 2 da 1,5 V tipo AAA | |
| Portata del telecomando IR-Control fino a 30 m (infrarossi IR) | |
| Peso (con pila) 0,07 kg | |
Norme UE e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.
Questo prodotto è un appearecchio elettrico e delve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
Per ulteriori informazioni edindicazioni di sicurezza:
www.laserliner.com/info


Verifica della calibratura

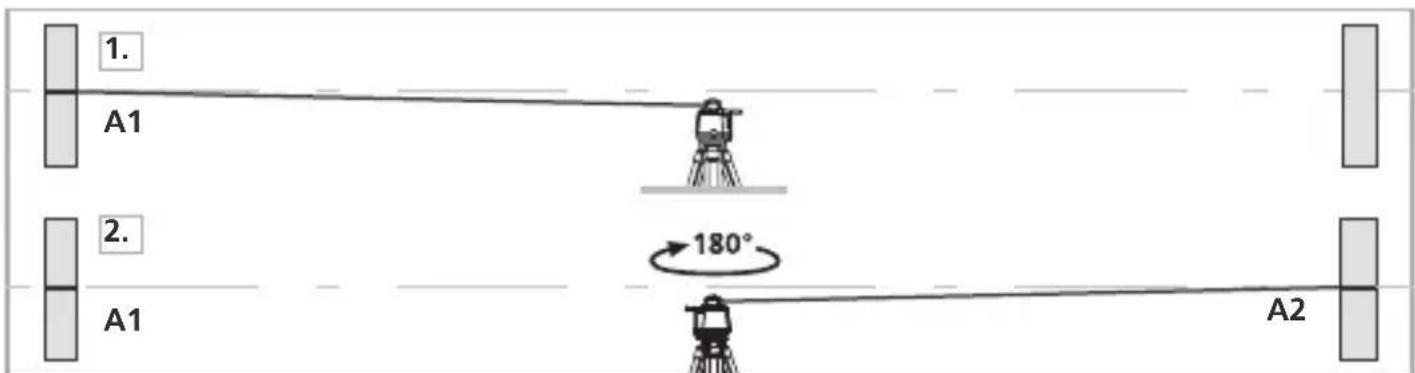

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio. Per una verifica ottimale, usate un treppiede. IMPORTANTE! Il sensore automatico deve essere attivo (il LED auto/man è spento).
- Marcate il punto A1 sulla parete.
- Ruotate l'apparecchio di 180^ e marcate il punto A2. A quello punto avrete un riferimento orizzontale tra A1 e A2.

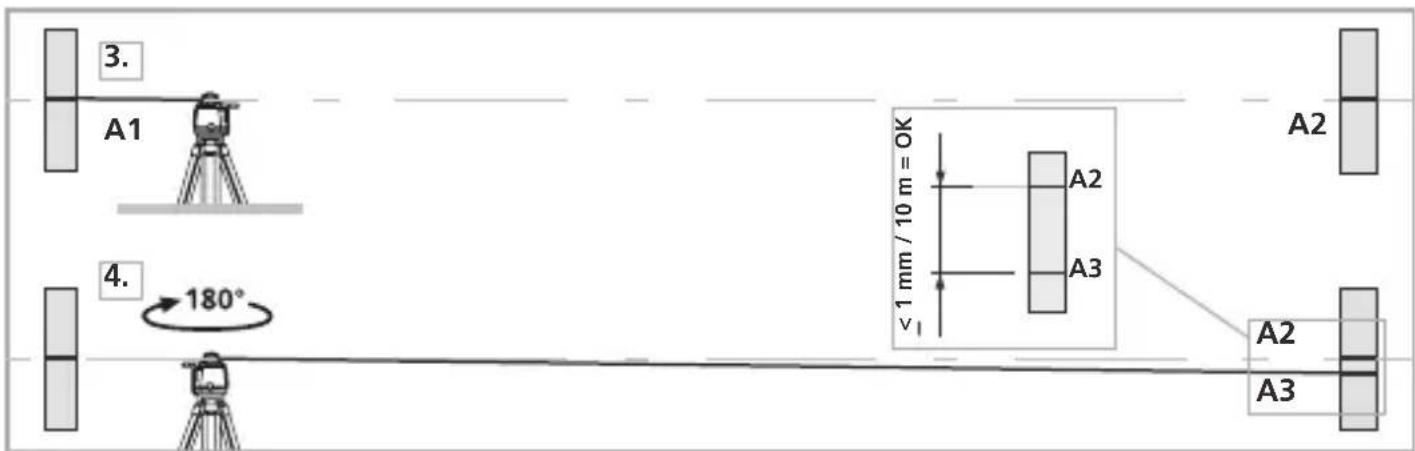

Esecuzione:
- Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
- Ruotate l'apparecchio di 180^ e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.
- Per verificare gliassi Ye z ripetere le fasi 3 e 4.


Se sugliassiX,yoZla distanza traipuntiA2eA3e superiore a 1mm / 10m ,si rendene necessaria una regolazione.Contattate il.vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.
Modalità di regolazione
Durante la regolazione prestare attenzione al posizionamento del laser rotante. Regolare sempre tutti gliassi.
Regolazione dell'asse X
Attivazione della modalità di regolazione: accendere Quadrum. Premere contemporaneamente i tasti Più e Meno dell'asse Y sono a quando il LED auto/man non inizia a lampeggiare.
Regolazione: con i tasti Piè e Meno dell'asse X spostare il laser alla posizione attuale all'altezza del punto di riferimento A2.
Cancellare la regolazione: specnere l'apparecchio.
Salvataggio: premere contemporaneamente i tasti Piè e Meno dell'asse Y fino a quando il LED auto/man non si spegne.

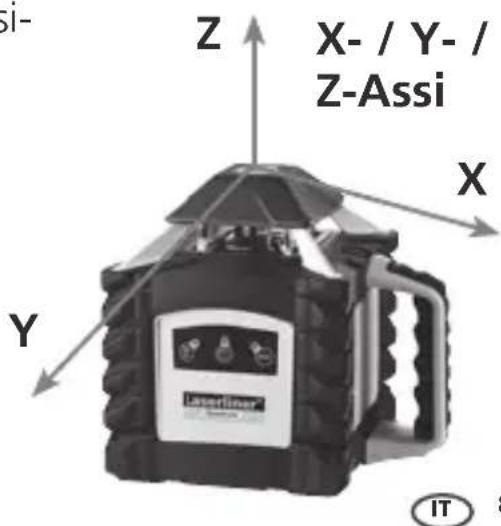

Regolazione degliassi Y e Z

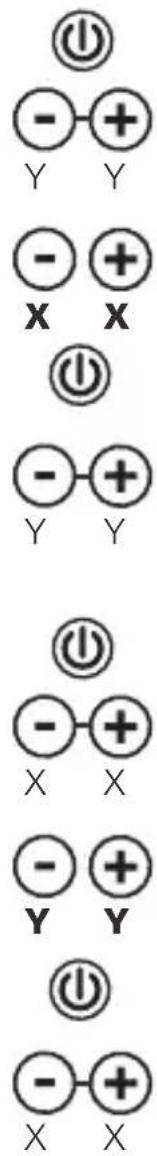

Attivazione della modalità di regolazione: accendere Quadrum. Premere contemporaneamente i tasti Piè e Meno dell'asse X fino a quando il LED Tilt non inizia a lampeggiare.
Regolazione: con i tasti Più e Meno dell'asse Y spostare il laser alla posizione attuale all'altezza del punto di riferimento A2.
Cancellare la regolazione: specnere l'apparecchio.
Salvataggio: premere contemporaneamente i tasti Piè e Meno dell'asse X fino a quando il LED Tilt non si spegne.
Per regolare l'asse Z mettere l'apparecchio in posizione verticale e seguire gli stessi passaggi della regolazione dell'asse Y.
!
Controllare regolarmente la regolazione prima dell'uso e dopo il trasporto o un lungo periodo di immagazzinamento, controlling sempre tutti gliassi.
