Quadrum Green 310 S - Niveau laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser rotatif entièrement automatique
Marque	Laserliner
Modèle	Quadrum Green 310 S
Dimensions (L x H x P)	215 x 205 x 165 mm
Poids (avec accu)	2,6 kg
Alimentation principale	Accu haute performance ou 4 piles type C
Temps de charge de l'accu	env. 6 heures
Autonomie (accu rouge/vert)	env. 35 h / 14 h
Autonomie (piles rouge/vert)	env. 50 h / 8 h
Précision	± 1 mm / 10 m
Plage d'auto-nivellement	± 5°
Vitesses de rotation	0, 60, 120, 300, 600 tr/min
Laser principal	Vert 532 nm / Rouge 635 nm
Classe laser	3R (EN60825-1:2007-10), < 5 mW
Laser d'aplomb supplémentaire	Rouge, intégré
Portée du récepteur laser (en option)	Jusqu'à 300 m (SensoLite 310)
Indice de protection	IP 66 (poussière et pluie)
Température de fonctionnement vert/rouge	0°C à +40°C / -10°C à +50°C
Température de stockage	-10°C à +70°C
Télécommande	Infrarouge, portée jusqu'à 30 m, piles AAA
Fonctions principales	Auto-nivellement, modes point/scan/rotation/récepteur, inclinaison manuelle jusqu'à 5°, système anti-dérive (ADS)
Calibrage	Vérifier régulièrement avant chaque utilisation et après transport
Nettoyage	Chiffon doux et sec
Consignes de sécurité	Laser classe 3R – ne pas regarder directement le faisceau, tenir hors de portée des enfants

FOIRE AUX QUESTIONS - Quadrum Green 310 S Laserliner

Que faire si le laser ne s'allume pas ?

Vérifiez que l'accu est chargé ou que les piles sont insérées correctement. Branchez le chargeur sur l'appareil et sur le secteur, la DEL du chargeur doit s'allumer en rouge. L'appareil est opérationnel pendant la charge.

Comment activer le système anti-dérive (ADS) ?

Après la mise en marche et l'auto-nivellement, appuyez sur la touche tilt pour activer l'ADS. La DEL tilt clignote toutes les secondes pendant la phase de réglage (30 secondes), puis clignote rapidement une fois l'ADS actif. Si l'appareil bouge, le laser s'arrête et les DEL clignotent.

Quelle est la différence entre le laser vert et rouge ?

Le laser vert (532 nm) est jusqu'à 12 fois plus visible que le rouge en conditions lumineuses, idéal pour les surfaces foncées ou les longues distances. Cependant, il nécessite une température de fonctionnement entre 0°C et 40°C et peut être moins stable. Le laser rouge (635 nm) est plus robuste aux températures extrêmes et compatible avec davantage de récepteurs.

Puis-je utiliser l'appareil avec des piles au lieu de l'accu ?

Oui, insérez 4 piles de type C dans le compartiment à piles (J) en respectant la polarité. Vous pouvez ensuite glisser le compartiment dans le logement (F) et le visser. L'autonomie avec piles est d'environ 50 h pour le laser rouge et 8 h pour le vert.

Comment régler le calibrage de l'appareil ?

Placez l'appareil entre deux murs distants d'au moins 5 m, activez l'auto-nivellement. Marquez les points A1 et A2 en tournant l'appareil de 180°. Rapprochez-le du mur, marquez A3. Si A2 et A3 diffèrent de plus de 1 mm/10 m, un réglage est nécessaire. Utilisez le mode de réglage (appuyez simultanément sur les touches +/- de l'axe Y ou X) pour ajuster.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles de la télécommande sont insérées (2 piles AAA) et que les diodes de réception sur l'appareil (C) ne sont pas obstruées. Dirigez la télécommande vers l'appareil dans un rayon de 30 m. Remplacez les piles si nécessaire.

Puis utiliser l'appareil en mode vertical ?

Oui, placez l'appareil sur les pieds latéraux. Le champ d'utilisation est orienté vers le haut. Vous pouvez aussi utiliser la fixation murale optionnelle (réf. 080.70) pour monter l'appareil sur un trépied. Le laser d'aplomb vous aide à aligner l'appareil.

Comment fonctionne le mode récepteur manuel ?

Réglez le laser rotatif à la vitesse de rotation maximale (600 tr/min) à l'aide de la touche Rotation. Mettez ensuite le récepteur laser (vendu séparément) en marche et suivez ses instructions. Le récepteur détecte le faisceau rotatif pour une portée jusqu'à 300 m.

Que signifie le clignotement du laser après la mise en marche ?

Pendant la phase d'auto-nivellement, le laser clignote et la tête à prisme ne tourne pas. Une fois le nivellement terminé (env. 30 secondes), le laser devient continu et la tête tourne à la vitesse maximale. Si le clignotement persiste, l'appareil est trop incliné (>5°) – posez-le sur une surface plus plane.

Comment nettoyer et entretenir le niveau laser ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et les optiques. N'utilisez pas de solvants ou de produits abrasifs. Vérifiez régulièrement le calibrage, surtout après un transport ou un stockage prolongé. Rangez l'appareil dans son étui à l'abri de la poussière et de l'humidité.

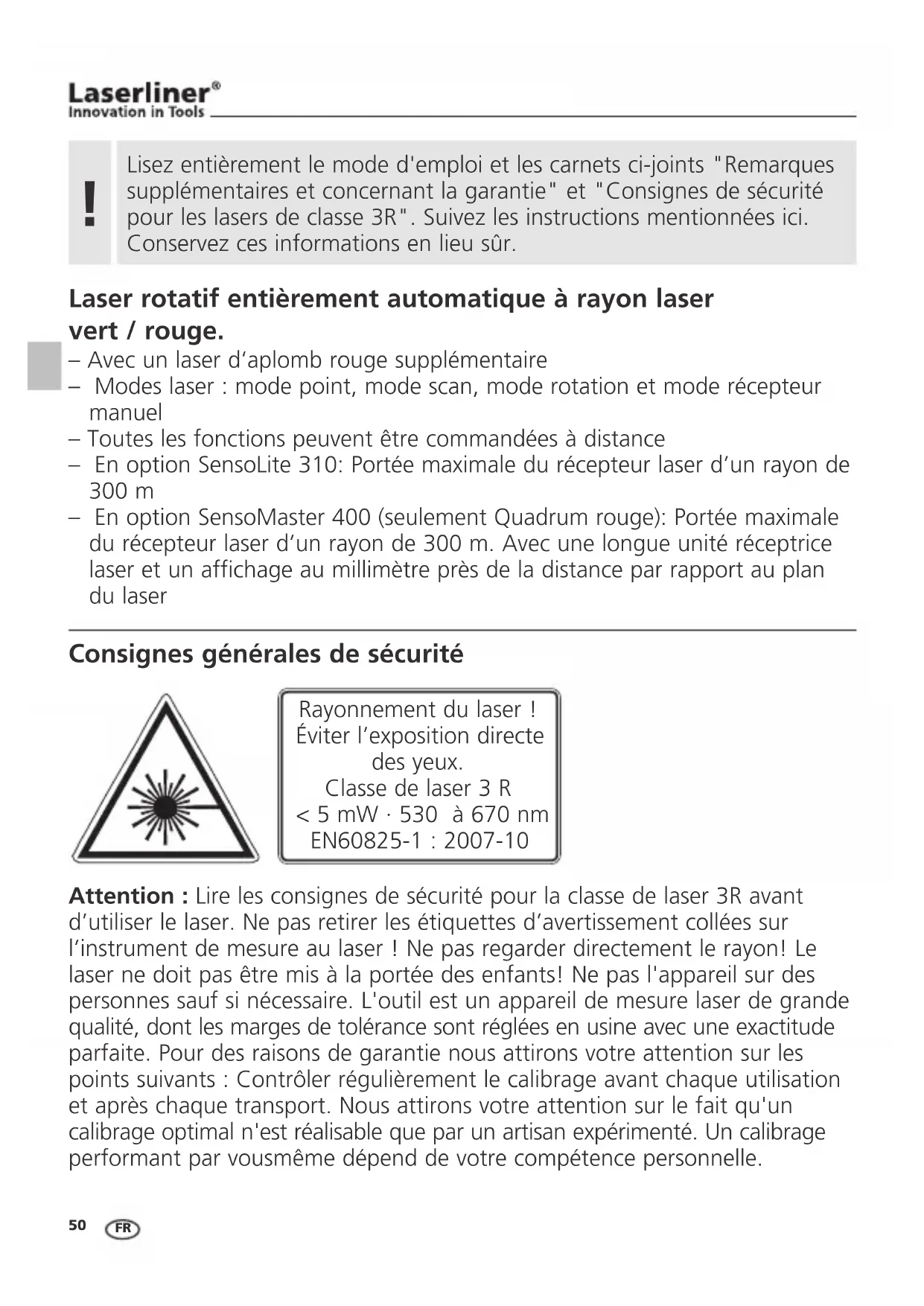

MODE D'EMPLOI Quadrum Green 310 S Laserliner

Lisez entièrement le mode d'emploi et les carnets ci-joints "Remarques supplémentaires et concernant la garantie" et "Consignes de sécurité pour les lasers de classe 3R". Suivez les instructions mentionnées ici. Conservez ces informations en lieu sur.

Laser rotatif entièrement automatique à rayon laser vert / rouge.

-Avec un laser d'aplomb rouge supplémentaire
- Modes laser : mode point, mode scan, mode rotation et mode récepteur manuel
- Toutes les fonctions peuvent être commandées à distance
- En option SensoLite 310: Portée maximale du récepteur laser d'un rayon de 300 m
- En option SensoMaster 400 (seulement Quadrum rouge): Portée maximale du récepteur laser d'un rayon de 300m . Avec une longue unité réceptrice laser et un affichage au millimètre après de la distance par rapport au plan du laser

Consignes générales de sécurité

Rayonnement du laser!
Éviter l'exposition directe des yeux.
Classe de laser 3 R
< 5 mW·530 à 670 nm
EN60825-1:2007-10

Attention : Lire les consignes de sécurité pour la classe de laser 3R avant d'utiliser le laser. Ne pasPTRirer les etiquettes d'advertisement collées sur l'instrument de mesure au laser ! Ne pas regarder directement le rayon! Le laser ne doit pas etre mis à la portee des enfants! Ne pas l'appareil sur des personnes sauf si nécessaire. L'outil est un apparieil de mesure laser de grande qualite, dont les mages de tolerance sont reglees en usine avec une exactitude parfaite. Pour des raisons de garantie nous attirons notre attention sur les points suivants : Contrcler regulierement le calibrage avant chaque utilisation et après chaque transport. Nous attirons notre attention sur le fait qu'un calibrage optimal n'est realisable que par un artisan experimenté. Un calibrage performant par vousmeme depend de votre competence personnelle.

Caracteristiques particulieres et fonctions du produit

SENSOR AUTOMATIC

Le laser rotatif s'oriente automatiquement. Il est poser dans la base nécessaire - dans l'angle de fonctionnement de ± 5^ . Le

système automatique se charge immédiatement du réglage de précision : trois capteurs de mesure électroniques saissistant les données des axes X, Y et Z.

ADS

Le système anti-dérive (ADS) prévient les erreurs de mesure. Le principe de fonctionnement : l'ajustement correct du laser est contrôle en permanence 30 secondes après l'activation du système ADS. Si l'appareil est soumis à un mouvement lié à des interactions extérieures ou si le laser perd sa reférence de hauteur, le laser ne rouge pas. Le laser et la DEL tilt clignottent en plus en permanence. Il faut soit réappuyer sur la touche tilt, soit éteindre puis rallumer l'appareil pour pouvoir continuer de travailler. Cela permet d'éviter simplement et en toute sécurité les erreurs de mesure.

l'ADS n'est pas activé après l'enclenchement. Afin de protégger l'appareil ajusté des changements de position liés à des interactions extérieures, l'ADS doit être activé en appuyant sur la touche tilt. Le clignotement de la DEL tilt signale l'activation de la fonction ADS, voir la représentation graphique ci-dessous.

ADS, le système anti-dérive, assure le contrôle de netteté (phase de réglage) 30 secondes après le nivellement complet du laser. La DEL tilt clignote toutes les secondes pendant la phase de réglage, clignotement rapide lorsque l'ADS est actif.

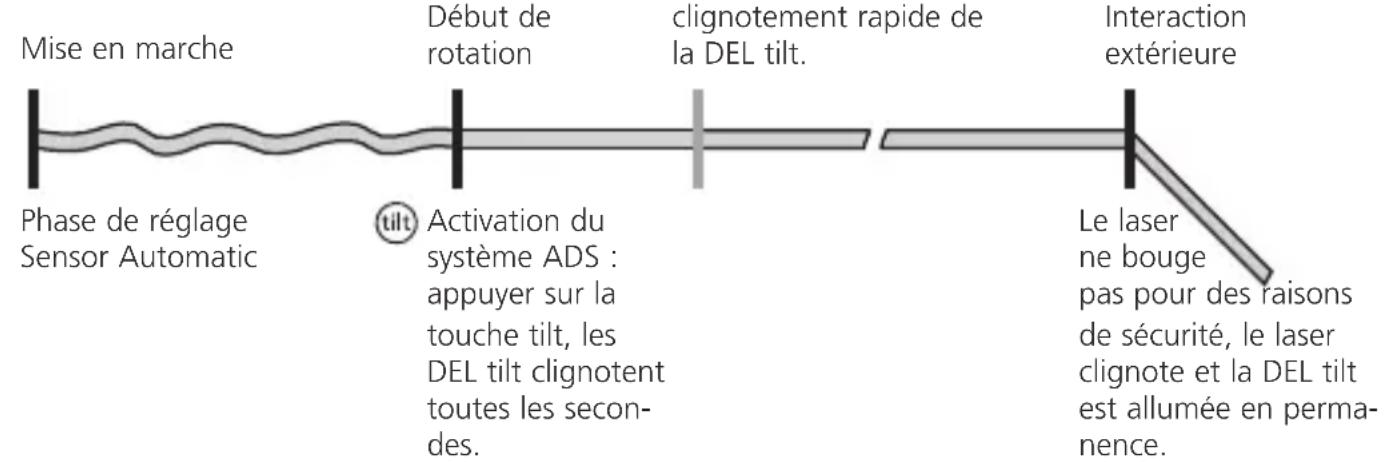

Mode de fonctionnement de l'ADS

Transport LOCK: L'instrument est protégé par un frein moteur spécialpendantle transport.

mesure sont particulièrement bien protégés contre la poussière et la pluie.

Les grilles spatiales : Celles-ci montrent les plans du laser et les fonctions. auto: alignment automatique / man: alignment manuel

auto auto man

Nivellement horizontal

Nivellement vertical

Inclinaisons Angle de 90^

de 90^

Fonction de reference à 90^

Quadrum Green : la technologie du laser vert

La couleur, c'est-à-dire la longueur d'onde, d'un laser déterminé à qu'elle distance l'oil voit le rayon laser. Cela est du à la physiologie de l'oil humain – nous avons l'impression que le vert est plus clair que le rouge. C'est pour-quoi les lasers verts sont d'une visibilité nettement supérieure à celle des faisceaux rouges en fonction de la lumière ambiente et jusqu'à 12 fois plus clairs à l'intérieur. Ceci permet des applications sur des surfaces foncées, des distances plus grandes ainsi que des opérations dans une luzière ambiente très claire. Un laser rouge à longueur d'onde de 635 nm sert de référence de détermination de la différence de clarté.

À la différence du laser rouge, le laser à lumière verte peut seulement être produit de manière indirecte. Des fluctuations peuvent se produit en raison du système :

• La température optimale de fonctionnement est de 20^ . En dehors de la température de fonctionnement comprende entre 0 et 40^ , le Quadrum Green devient plus foncé. IMPORTANT : Avant de faire fonctionner l'appareil, attendre qu'il ait atteint la température ambiente.
• Clarté inégale du laser d'un apparéil à un autre. Ces fluctuations ne peuvent pas faire l'objet de réclamations.
• Les lasers verts fonctionnent uniquement avec certains recepteurs laser et la portée maximale de réception du laser est plus faible. Consulter les caractéristiques techniques sur cette question.

Chargement de l'accu

• Avant utilisation, recharger complètement l'accu de l'appareil.
• Brancher le chargeur sur le secteur et sur la prise de charge (I) du compartment à accu (K). Utiliser uniquement le chargeur joint à l'appareil. Le droit à la garantie expire en cas d'utilisation d'un chargeur non adapté. Il est également possible de charger l'accu en dehors de l'appareil.
• Pendant la recharge de l'accu, la DEL du chargeur (M) s'allume en rouge. Le processus de charge est terminé lorsque la DEL s'allume en vert. La DEL du chargeur clignote si l'appareil n'est pas connecté au chargeur.
• Il est également possible d'utiliser des piles alcalines (4 du type C). Les placer dans le组成部分 à piles (J). Respecter alors les symboles de pose.
• Introduire l'accu (K) ou le compartmenté à piles (J) dans le compartmenté enrichable (F) et le serrer à fond au moyen de la vis de fixation (H). Les contacts électriques (G) doivent alors être établis.
• L'appareil est prét à fonctionnement pendant la recharge si l'accu est enforcé.
• Lorsque les trois DEL (2, 4, 5) s'allument brievement et lorsque l'appareil s'eteint, il faut changer les piles ou recharger l'accu.

Mise en place des piles dans la télécommande

• Respecter la polarité.

D

Fonctionnement à la verticale

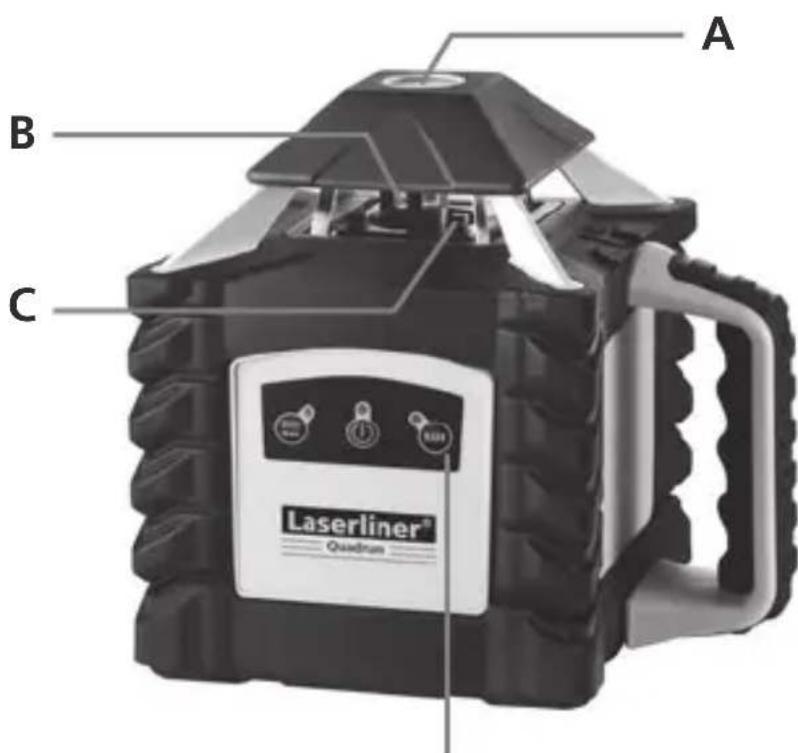

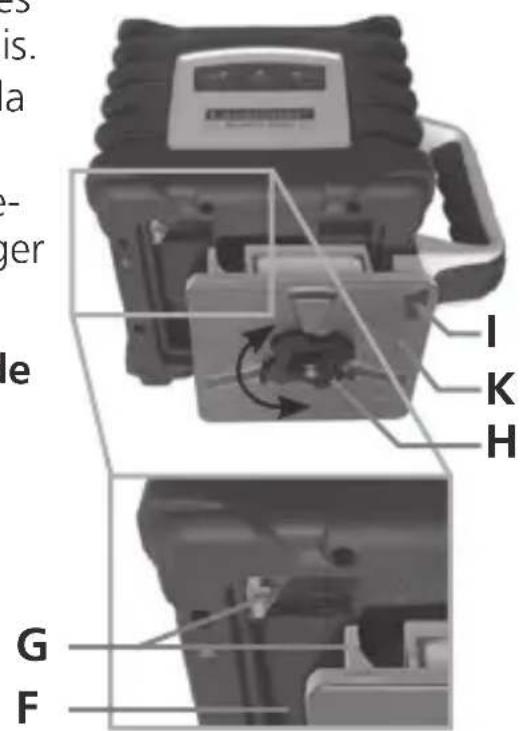

A Sortie du laser de referencia/ d'aplomb
B Tête à prismes / Sortie du rayon laser
C Diodes de réception de la télécommande (4 diodes)
D Champ de commande
E Filetage de 5/8" / Sortie du laser de referencia/d'aplomb
F Compartiment pour l'accu ou compartmente a piles

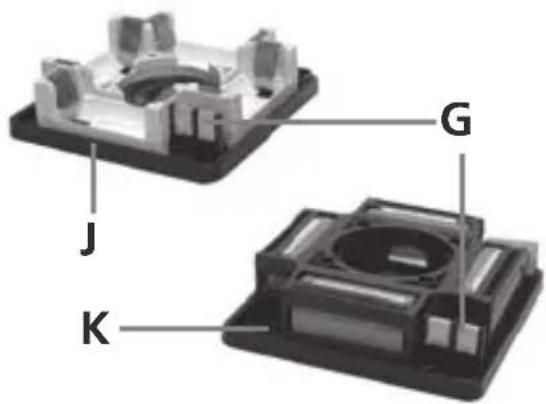

G Contacts électriques

H Écrou de fixation du组成部分 à piles ou de l'accu

Prise de charge
J Compartiment à piles
K Compartiment à accu
L Alimentation electrique / Chargeur
M DEL de fonctionnement rouge: recharge en cours de l'accu vert: recharge terminée

6

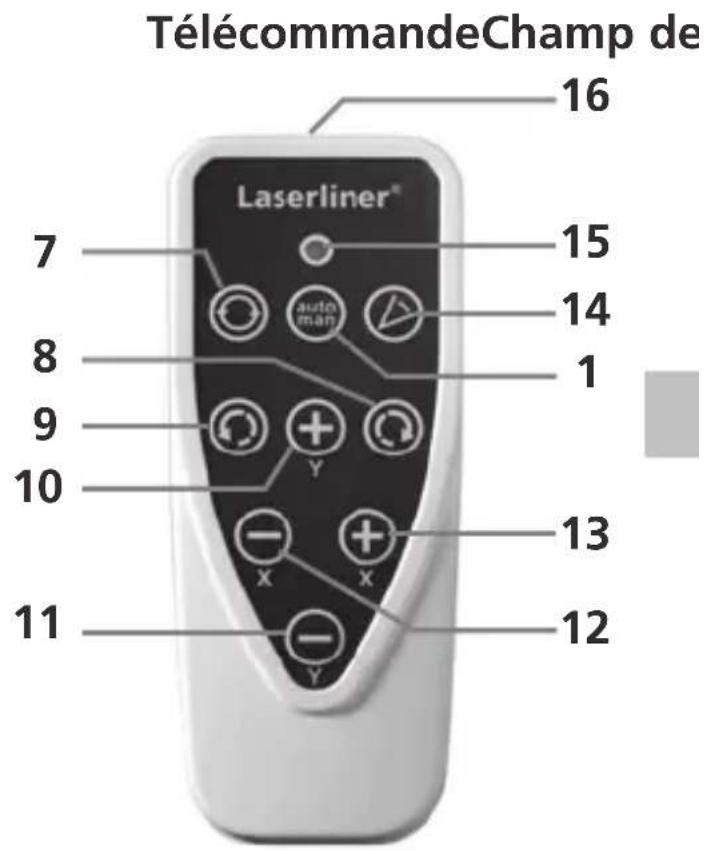

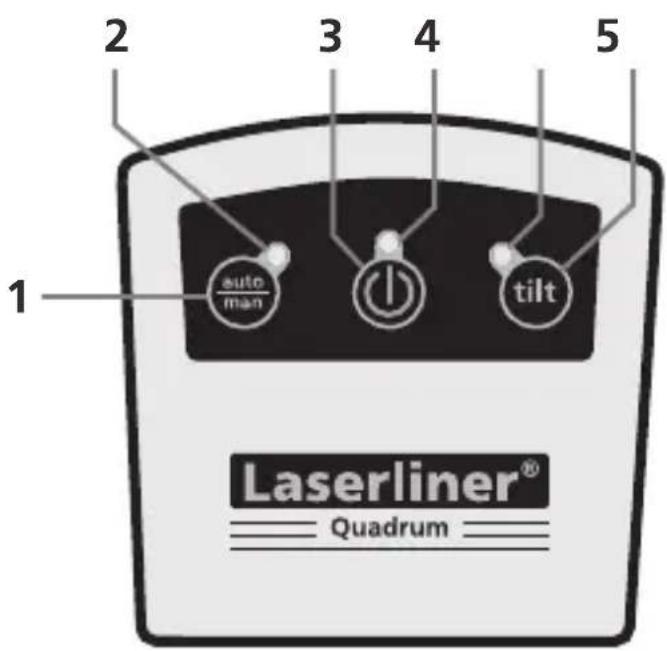

1 Fonction auto/man
2 DEL de la fonction auto/man DEL eteinte :
alignment automatique
DEL allumee : alignment manuel
3 Touche MARCHE/ARRET
4 DEL de fonctionnement
5 DEL de la fonction tilt
6 Fonction tilt
7 Sélectionner la vitesse de rotation (600 / 300 / 120 / 60 / 0 tr/min)
8 Touche de positionnement (rotation vers la droite)

9 Touche de positionnement (rotation vers la gauche)
10 Fonction auto./man.: Déplacer l'axe Y vers le haut.
11 Fonction auto./man.: déplacer l'axe Y vers le bas.
12 Fonction auto./man.: déplacer l'axe X vers le haut.
13 Fonction auto./man.: déplacer l'axe X vers le bas.
14 Mode Scanner
15 DEL de fonctionnement
16 Sortie du signal à infrarouge

Nivellements horizontal et vertical

• Utilisation à l'horizontal : Poser l'appareil sur une surface aussi plane que possible ou le fixer sur un trépied
• Utilisation à la verticale : Mettre l'appareil sur les pieds lateraux. Le champ d'utilisation est orienté vers le haut. La fixation murale fournie en

option (réf. 080.70) permet de monter l'appareil sur un trépied en mode d'utilisation à la verticale.

• Appuyer sur la touche MARCHE/ARRET.

DEL de la fonction auto/man eteinte : alignment automatique

• L'appareil se met à niveau automatiquement dans une plage de ± 5^ . Dans la phase de réglage, le laser clignote et la tête à prisme ne rouge pas. Une fois que le nivlement a eu lieu le laser est allumé en permanence et tourne à la vitesse de rotation maximale. Voir à ce sujet la section sur "Sensor Automatic" et "ADS-Tilt".

! Quand l'appareil est trop incliné (d'un angle supérieur à 5^ ), un signal d'alarme est émis, la tête à prisme ne rouge pas et le laser clignote. Il faut alors poser l'instrument sur une surface plus plane.

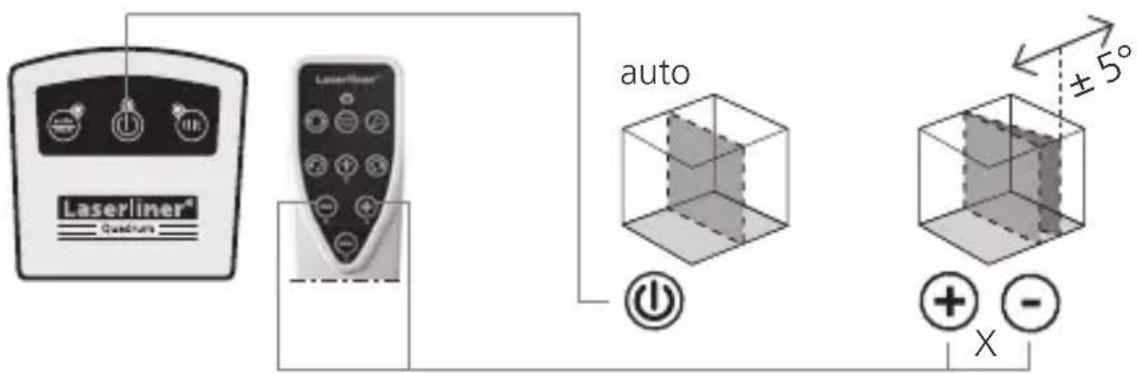

Positionnement du plan vertical du laser

Il est possible de positionner de manière précise le plan du laser en mode de fonctionnement vertical. La fonction "Sensor Automatic" reste active et nivelle le plan du laser vertical. Voir l'illustration suivante.

Lorsque la DEL auto/man clignote, la plage de réglage maximale de 5^ est atteinte. Mettre ensuite l'appareil à l'horizontal, puis l'éteindre et le remettre en marche.

auto auto
①

①

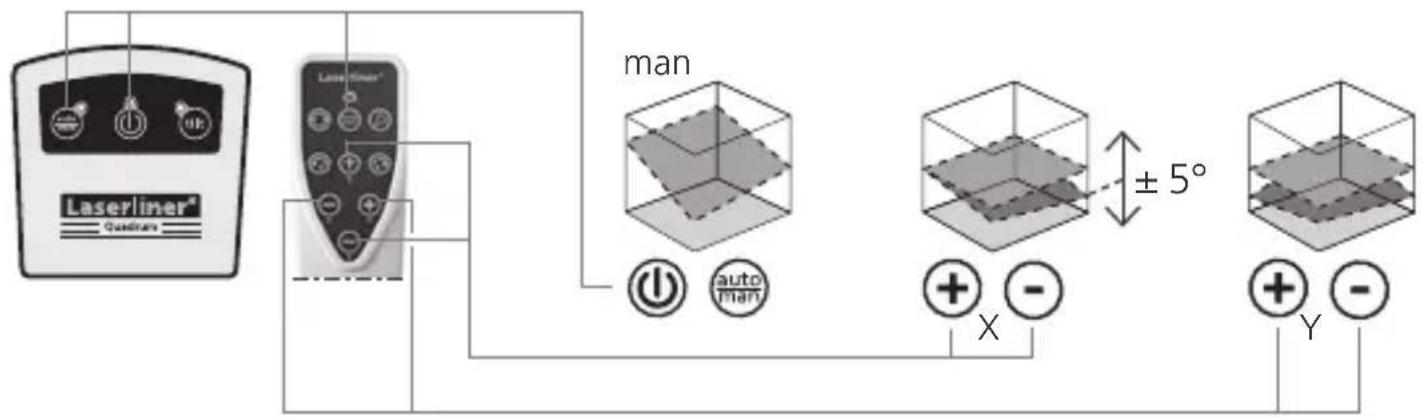

Fonction d'inclinaison jusqu'à 5^ - à l'horizontalé

En activant la fonction d'inclinaison on arrêté la fonction sensor-automatic, pour cela il faut appuyer sur la touche auto/man. Les touches plus/moins vous donnent la possibilité de changer les pentes à l'aide du moteur. Les axes x et y peuvent se changer séparément. Voir les images suivantes.

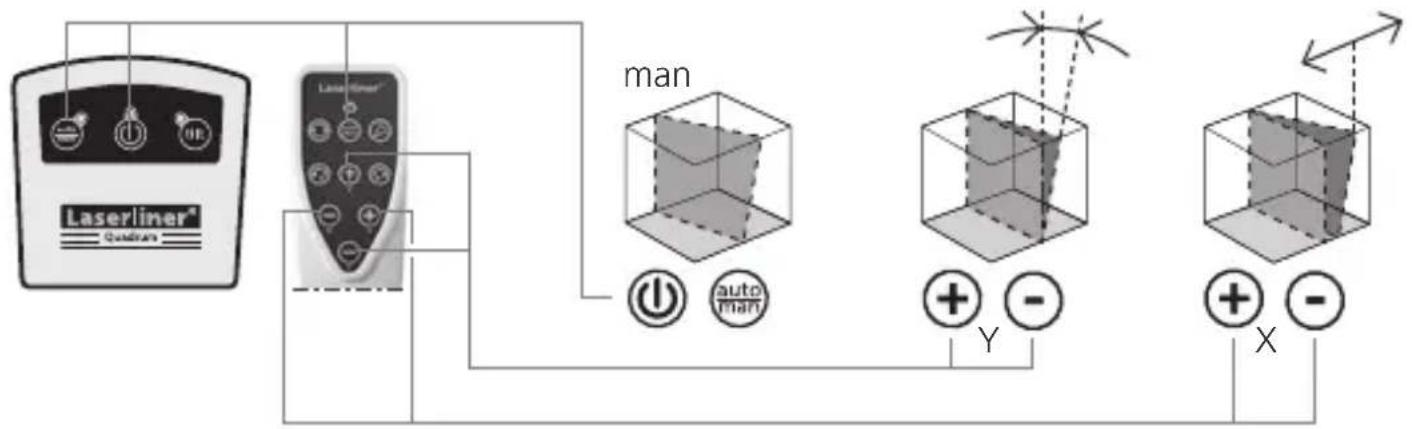

Fonction d'inclinaison jusqu'à 5^ - à la verticalie

Une fois la plage d'inclinaison maximale de 5^ atteinte, le laser ne rouge pas et clignote. Réduire ensuite l'angle d'inclinaison.

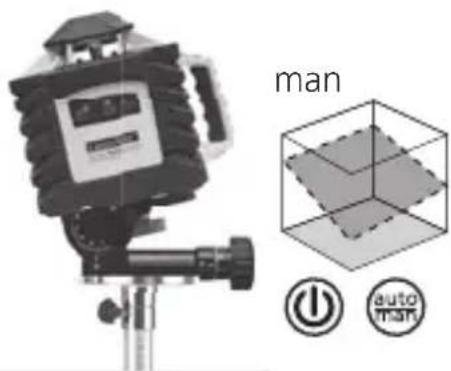

Fonction d'inclinaison >5^

Il est possible de projeter de plus grandes inclinaissons en utilisant la plaque angulaire, ref. 080.75. CONSEIL : laisser tout d'abord l'appareil s'orienter automatiquement et régler la plaque angulaire sur zéro. Désactiver ensuite le Sensor-Automatic en appuyant sur la touche auto/man. Incliner ensuite l'appareil à l'angle souhaité.

DEL de la fonction auto/man allumée : alignement manuel

Mode laser

Mode Rotation

Les vitesses de rotation sont régles en appuyant sur la touche Rotation: 0, 60, 120, 300, 600 tours/min.

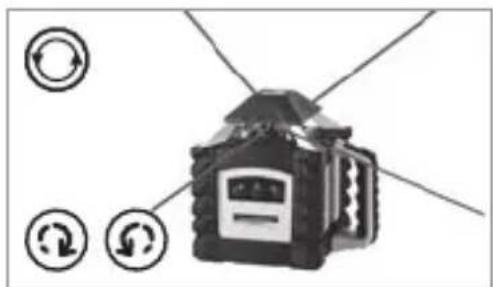

Mode Point

Appuyer autant de fois que nécessaire sur la touche Rotation jusqu'à ce que le laser ne tourne plus pour acceder au mode Point. Il est possible de positionner de manière précise le laser par rapport au plan de mesure en utilisant les touches de direction.

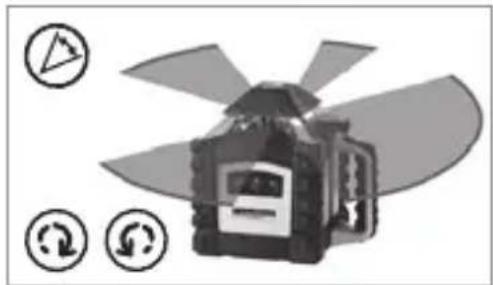

Mode Scanner

La touche Scanner permet d'activer et de régler un segment de luminosité intense en quatre largeurs différents. Positionner le segmet avec les touches de direction.

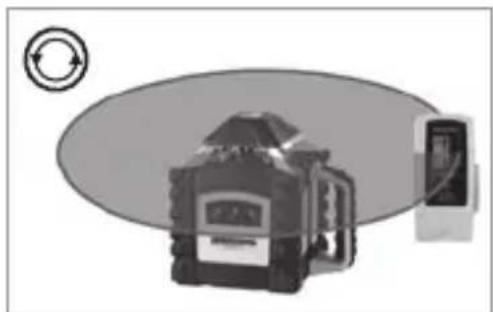

Mode récepteur manuel

Pour travailler en mode récepteur manuel disponible en option : Régler le laser rotatif à la vitesse de rotation maximale etmettre le récepteur laser en marche. Voir à ce sujet les instructions d'utilisation d'un récepteur laser correspondant.

Utilisation du laser reférence ou d'aplomb Lotlaser

L'appareil est doté de deux lasers de référence. Ces lasers permettent de projeter une ligne d'aplomb en mode d'utilisation à l'horizontal. Ces lasers de référence servent à aligner l'appareil en mode d'utilisation à la verticale. Ajuster, pour cela, les lasers de référence parallèlement au mur. Le plan vertical du laser est ensuite ajusté à angle droit par rapport au mur, voir l'illustration.

Données techniques (sous réserve de modifications techniques)
Plage de mise à niveau automatique ± 5°
Précision ± 1 mm / 10 m
Nivellement horizontal / vertical	Automatique avec les niveles électroniques et les servomoteurs.
Durée du réglage de l'auto-nivlement	env. 30 secondes sur l'angle de travail complet
Faisceaux de référence verticaux 90° par rapport au plan de rotation
Vitesse de rotation 0, 60, 120, 300, 600 tr/min
Télécommande à infrarouge
Longueur d'onde du laser vert / rouge 635 nm / 532 nm	/ 532 nm
Classe de laser vert / rouge 3R (EN60825-1:2007-10)
Puisance de sortie du laser vert / rouge < 5 mW
Alimentation électrique	Accu haute performance / Piles (4 du type C)
Durée de fonctionnement accu rouge / vert env. 35 h / env. 14 h
Durée de fonctionnement pile rouge / vert env. 50 h / env. 8 h
Durée de charge de l'accu ca. 6 h
Température de fonctionnement vert / rouge -10°C ... + 50°C / 0°C ... + 40°C
Température de stockage -10°C ... + 70°C
Catégorie de protection IP 66
Dimensions (l x h x p) / Poids (incl. accu)	215 x 205 x 165 mm / 2,6 kg
Télécommande
Alimentation électrique	2 piles type AAA
Portée de la télécommande	jusqu'à 30 m (infrarouge)
Poids (pile incluse)	0,07 kg

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union Européenne.

Ce produit est un apparéil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les ancients apparéils électriques etlectroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

www.laserliner.com/info

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser rotatif. Posez l'appareil au centre entre deux murs écartsés l'un de l'autre d'au moins 5 m. Allumez l'appareil. Utilisez un trépied pour un contrôle optimal. IMPORTANT : la fonction "Sensor Automatic" doit être activée (la DEL auto/man est éteinte).

1. Repérez sur le mur un point A1. Utilisez le mode point.
2. Tournez l'appareil de 180^ et repérez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.

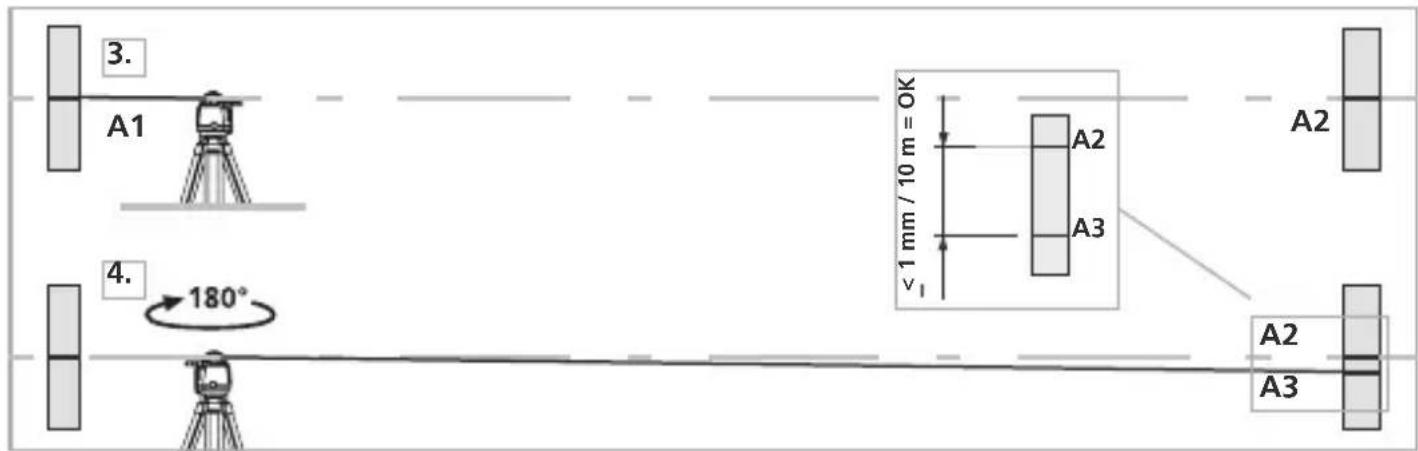

Contrôler le calibrage

1. Rapprochez l'appareil aussi pres que possible du mur à hauteur du repère A1, alignez l'appareil sur l'axe des X.
2. Tournez l'appareil de 180^ et repérez un point A3. La différence entre les points A2 et A3 est la tolérance de l'axe des X.
3. Repetez les instructions des points 3. et 4. pour le contrôle de l'axe des Y et de l'axe des Z.

Un ajustage est nécessaire pour les axes X ou Y si A2 et A3 sont écarts l'un de l'autre de plus de 1 mm / 10 m. Prenez contact avec votre revendeur ouappelez le service après-vente de UMAREX-LASERLINER.

Mode de réglage

Pour le réglage, s'assurer de l'orientation du laser rotatif. Régler systématiquement tous les axes.

Réglage de l'axe X

Activation du mode de réglage : allumer le Quadrum. Appuyers simultanément sur les touches Plus/Moins de l'axe Y jusqu'à ce que la DEL auto./man. clignote.

Réglage : les touches Plus/Moins de l'axe X permettent de faire passer le laser de sa position actuelle à la hauteur du point de référence A2.

Ignore le réglage : éteindre l'appareil.

Mémorisation : appuyer simultanément sur les touches Plus/Moins de l'axe Y jusqu'à ce que la DEL auto./man. soit éteinte.

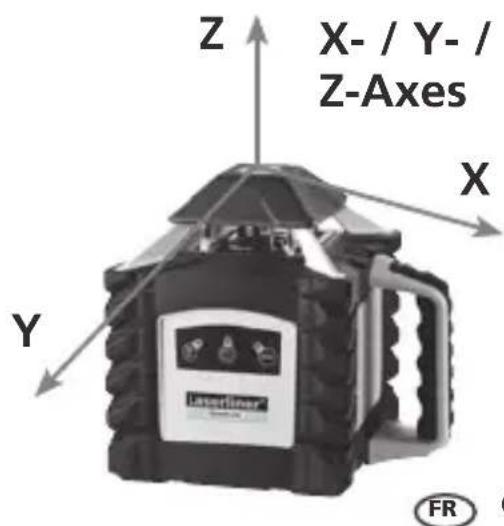

Réglage des axes Y et Z

Activation du mode de réglage : allumer le Quadrum. Appuyers simultanément sur les touches Plus/Moins de l'axe X jusqu'à ce que la DEL tilt clignote.

Réglage : les touches Plus/Moins de l'axe Y permettent de faire passer le laser de sa position actuelle à la hauteur du point de référence A2.

Ignore le réglage : éteindre l'appareil.

Mémorisation : appuyer simultanément sur les touches Plus/Moins de l'axe X jusqu'à ce que la DEL tilt soit éteinte.

Pour régler l'axe Z, poser l'appareil à la verticale et procéder de la même manière que pour le réglage de l'axe Y.

！

Vérifier régulièrement l'ajustage avant utilisation, à la suite d'un transport ou d'une longue période de stockage. Vous doivent alors toujours contrôler les 3 axes.

！
