KÄYTTÖOHJE IRURC30 KONIG

Universaali 8:1 kaukosäädin

BRUKSANVISNING (s. 57)

NÁVOD K POUŽITÍ (s. 64)

Universaalilla IR-URC30 kaukosäätimellä voit ohjata lähes kaikenmerkkisiä (TV), DVD-soittimia ja DVR-soittimia (DVD), DVB vastaanottimia (digitaalisia) satelliittivastaanottimia ja kaapelivastaanottimia (DVB), (VCR), viritinvastaanottimia (TUNER), kasettisoittimia (TAPE), CD-soittimia (CD), audiovahvistimia ja LD-soittimia ym. audiolaitteita (AUX). Universali IR-URC30 kaukosäädin suorittaa kaikki tärkeimmät ohjaustoiminnot haluamillesi laitteille. Se sisältää Euroopan markkinoiden laajimman infrapunakoodikirjaston. Kaukosäädin sisältää myös seuraavat toiminnot: automaattinen etsintä, oppimistoiminto, pikakatselu, makro, äänen lukitseminen, laitteen lukitseminen, akun virran ilmaisin, pysyvä varamuisti ja ajan näyttö. Lue nämä ohjeet huolellisesti ennen kuin käytät LCD-kaukosäädintä.

Käytä englanninkielistä käyttöohjetta hyvin erityisille toiminnoille, joita ei ole kuvattu suomenkielisessä käyttöohjeessa.

Laitekoodit

Muistipankki Laitteelle Aloituskoodi Kai kki koodit
TV TV 048 488
VCR VCR 075 182
DVB Satelliitti, kaapeli, DVB 075 403
DVD DVD,DVR 026 190
CD CD 035 124
TUNER TUNER 039 114

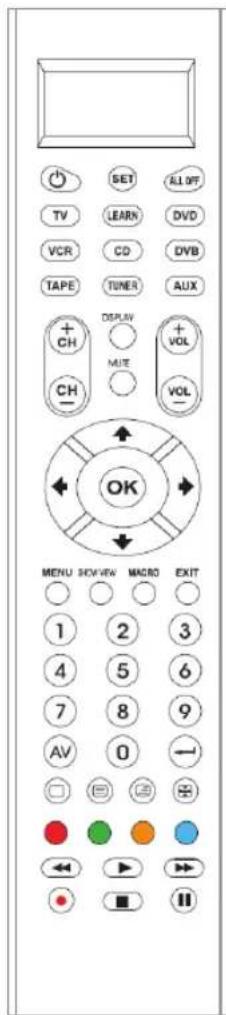

SET Kaukosäätimen asetukset ja tilan näyttö LCD-näytöllä. LEARN Siirtää oppimistilaan.

TV VCR DVB CD DVD TUNER TAPE AUX Ohjattavan laitteen valinta.

VIRTAPAINIKE Kääntää virran päälle ja pois.

0-9 Numeropainikkeet toimivat samalla tavalla kuin alkuperäisessä kaukosäätimessä. Niitä voi mahdollisesti käyttää myös laitekoodin syöttämiseen asetuksia suoritettaessa.

Toimii alkuperäisen kaukosäätimen Enter-painikkeen tapaan.

AV toimii samalla tavalla kuin alkuperäisen TV-kaukosäätimen TV/Videopainike ja alkuperäisen satelliittikaukosäätimen A.B:n TV/SAT painike kaapeli- ja CD-tilassa.

MENU toimii samalla tavalla kuin alkuperäisen kaukosäätimen Valikko-, OSD- (on-screen display) tai muistipainike.

CH± toimii samalla tavalla kuin alkuperäisen kaukosäätimen kanava ylös/kanava alas painikkeet.

VOL± säätää äänenvoimakkuutta samalla tavalla kuin alkuperäisen kaukosäätimen ääni ylös ja ääni alas painikkeet.

Mykistää äänen
REW (pikakelaus taakse)
PLAY (DVD:n, CD:n, jne. käyttö)
FFWD (pikakelaus eteen)
REC (Nauhoitus)
■ STOP (käytön lopettaminen)
II TAUKO

▲▼◀▶ OK EXIT ohjaavat valikkotoimintoja samalla tavalla kuin alkuperäisen kaukosäätimen painikkeet UP, DOWN, LEFT, RIGHT, OK, EXIT. Asetustilassa niitä käytetään kaukosäätimen ohjelmointiin kursoritoimintoa, vahvistusta ja poistumista varten.

PUNAINEN KELTAINEN SININEN VIHREÄ TV:n pikateksteille.

KATSELU Etsii kaikki kanavat ohjelmien pikakatselua varten.

ALL OFF kääntää kaikki laitteet pois päältä yhdellä painikkeella.

MACRO mahdollistaa peräkkäistoiminnon kotiteatteria varten.

□ Televisio video
TV ja teksti yhdistetty
Teksti-tv tila
Sivun pysäyttäminen
Näyttää valitun kanavan tiedot

Suora asetus (tuotemerkin ja koodin mukaan)

1. Käännä laite, jota haluat käyttää (esim. TV) päälle. Jos se on VCR-soitin, työnnä kasetti sisään.
2. Pidä kaukosäätimen SET painiketta painettuna. Paina sitten (samanaikaisesti) laitepainiketta (esim. TV)
3. Vapauta painikkeet. Tuotemerkki ilmestyy näytölle.
4. Voit valita laitteen (esim. television) tuotemerkin painamalla ▲ tai ▼ painiketta.
5. Katso painikkeiden toiminnot. Jos mikään kaukosäätimen painikkeista ei toimi, tai jos suurin osa niistä toimii huonosti, kokeile toista koodia ◀ tai ▶ painikkeella, kunnes kaikki perustoiminnot onnistuvat kunnolla.
6. Jos olet tyytyväinen koodiin, tallenna se painamalla OK. LCD-näyttö ilmoittaa SUCCESS ja päättää asetukset.


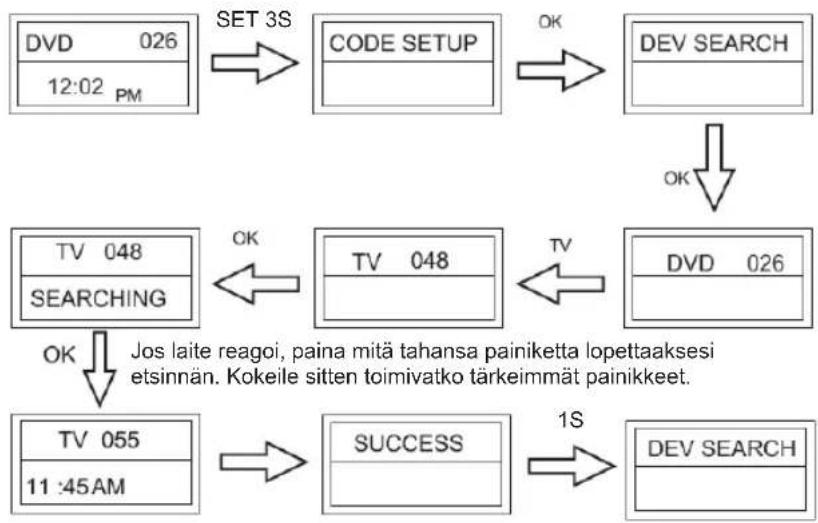

Asetus automaattisella etsinnällä

1. Käännä laite, jota haluat käyttää (esim. televisio) päälle. Jos se on VCR-soitin, työnnä kasetti sisään.
2. Paina uuden kaukosäätimen SET painiketta yli 3 sekunnin ajan ja vapauta se.
3. Paina ▲ tai ▼ painiketta valitaksesi CODE SETUP kohdan LCD-valikosta ja paina sitten OK painiketta.
4. Ruudun LCD-valikossa näkyy DEV SEARCH. Paina OK painiketta ja valitse sitten haluamasi laite (esim. DVD) painamalla laitepainiketta ja aloita automaattinen etsintä painamalla OK (osoita kaukosäätimellä laitetta suorittaessasi toiminnon).
5. Kun laite vastaa toimintoon, voit painaa mitä tahansa painiketta lopettaaksesi etsinnän.
6. Tarkista toimivatko useimmat painikkeista kunnolla. Jos suurin osa painikkeista ei toimi kunnolla, toista kohdat 4\~5.
7. Jos löysit hyvin toimivan koodin, tallenna se painamalla OK-painiketta. LCD-ruudulle ilmestyy ensiksi SUCCESS ja sitten DEV SEARCH. Voit päättää SET UP toiminnon painamalla uudestaan laitepainiketta (esim. DVD) tai valita toisen asetuksen käyttämällä ▲ tai ▼.


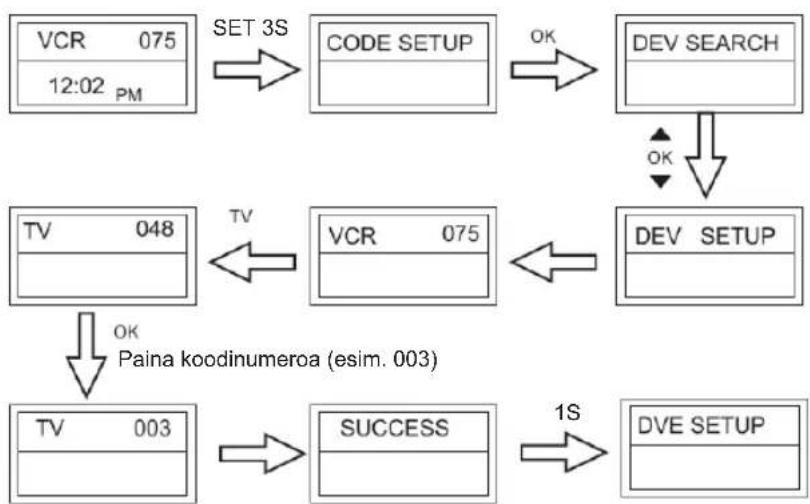

Asetus syöttämällä koodi

1. Käännä laite, jota haluat ohjata (esim. televisio) päälle.
2. Löydät laitteesi tuotemerkin tuotenimen ja tuotekoodin numeron näiden ohjeiden loppuosasta (esim. Lifetec 003, 010, 062).
3. Paina uuden kaukosäätimen SET painiketta yli 3 sekunnin ajan ja vapauta se.
4. Paina ▲ tai ▼ valitaksesi CODE SETUP LCD-valikosta ja paina OK painiketta.
5. Ruudun LCD-valikossa näkyy DEV SEARCH. Valitse LCD-valikosta CODE SETUP painamalla ▲ tai ▼ painikkeita ja paina OK.
6. Valitse sitten haluamasi laite (esim. TV) painamalla laitepainiketta ja paina OK. Sinun tulee nyt antaa 3-numeroinen laitekoodi (esim. 003 Lifetec TV:Ile)
7. Tallenna painamalla OK, ja LCD-ruudulle ilmestyy SUCCESS. Paina EXIT-painiketta kahdesti poistuaksesi SETUP-tilasta.
8. Kokeile toimivatko kaukosäätimen muut painikkeet. Jos useimmat painikkeet eivät toimi, kokeile toista 3-numeroista koodia (esim. 010...) saman tuotemerkin alla olevasta listasta. Toista kohdat 3-7, kunnes kaikki perustoiminnot toimivat kunnolla.

Oppimistoiminto

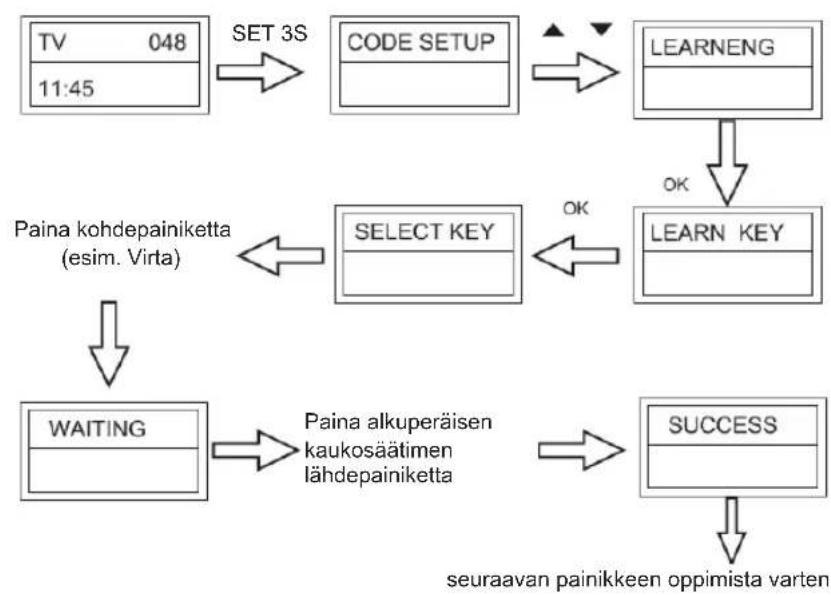

Ohjaustoiminnon oppiminen

1. Paina laitepainiketta (esim. TV), johon haluat käyttää oppimistoimintoa.
2. Pidä SET painiketta painettuna yli 3 sekunnin ajan ja vapauta se.
3. Selaa ▲ tai ▼ painikkeella LCD-valikon kohtaan LEARNING ja paina sitten OK painiketta.
4. Selaa ▲ tai ▼ painikkeella LCD-valikon kohtaan LEARN KEY ja paina OK painiketta.
5. Valitse opeteltava (kohde) painike (esim. Virta). LCD-näytölle ilmestyy SELECT KEY.
6. Osoita alkuperäisen kaukosäätimen lähettimellä vastaanottavan IR-URC30 kaukosäätimen sensoria noin 30 mm etäisyydeltä.
7. Pidä painettuna alkuperäisen kaukosäätimen painiketta (esim. Virta), kunnes LCD-näytölle ilmestyy SUCCESS 1 sekunnin ajaksi. Jos LCD-näyttö ilmoittaa FAILED, toista kohdat 4-6.
8. Toista kohdat 4-6 muiden painikkeiden oppimista varten.


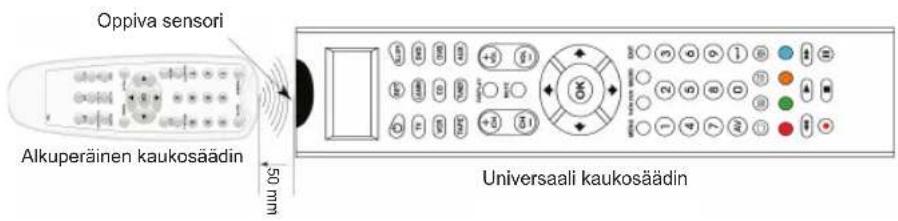

Oppiva sensori Alkuperäinen kaukosäädin 50 mm Universaali kaukosäädin

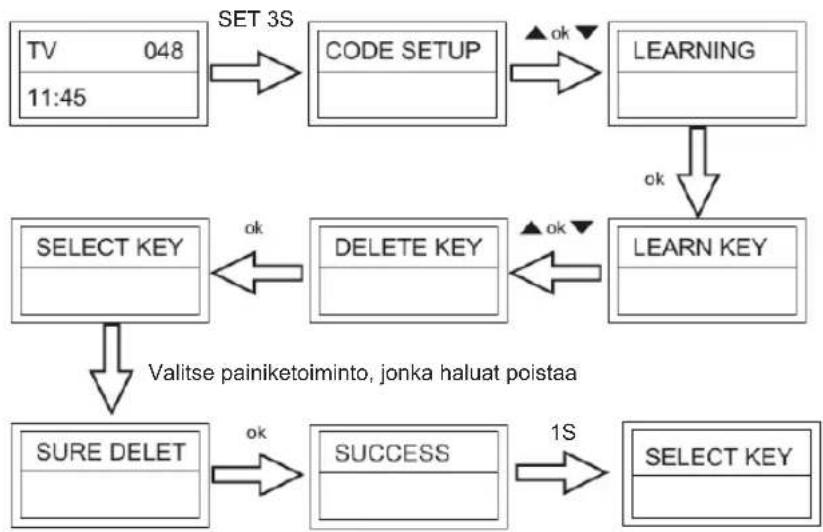

Opitun painiketoiminnon poistaminen

Voit halutessasi poistaa opitun painiketoiminnon seuraavien ohjeiden mukaisesti:

1. Paina sen laitteen painiketta, jonka toiminnon haluat poistaa (esim. TV).
2. Pidä SET painiketta painettuna yli 3 sekunnin ajan ja vapauta se.
3. Selaa ▲ tai ▼ painikkeella LCD-valikon kohtaan LEARNING ja paina sitten OK painiketta.LCD näytölle ilmestyy LEARN KEY
4. Selaa ▲ tai ▼ painikkeella LCD-valikon kohtaan DELETE KEY ja paina OK painiketta.
5. Paina sitä IR-URC30 kaukosäätimen painiketta, jonka haluat poistaa. LCD-näytölle ilmestyy SURE DELET. Vahvista painamalla OK. LCD näytölle ilmestyy SUCCESS.
6. Poista seuraava painiketoiminto toistamalla kohta 4.
7. Paina laitepainiketta (esim. TV) poistuaksesi toiminnosta, kun olet poistanut kaikki haluamasi ohjaustoiminnot.


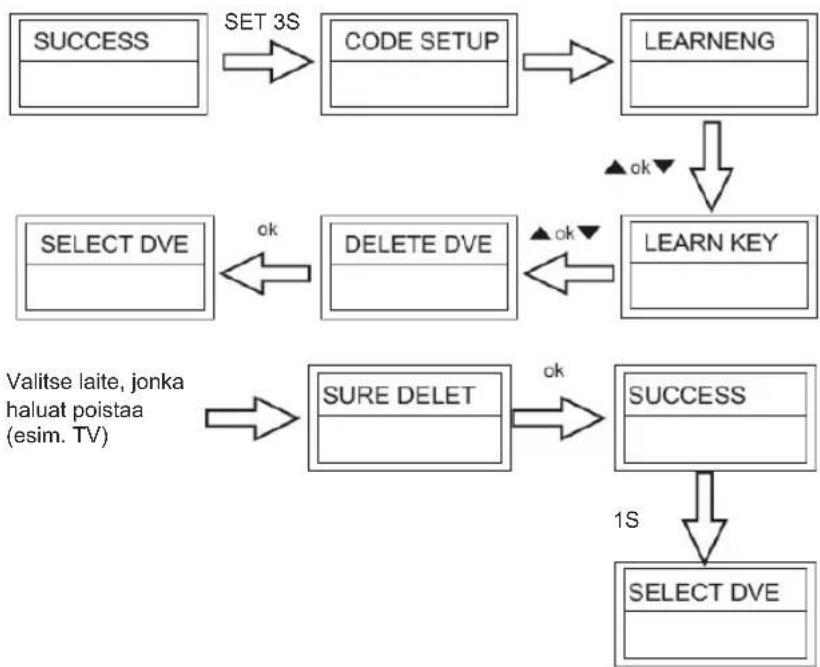

Poista kaikki opitut laitteen ohjaustoiminnot

1. Paina laitepainiketta (esim. TV), jonka ohjaustoiminnot haluat poistaa.
2. Pidä SET painiketta painettuna yli 3 sekunnin ajan ja vapauta se.
3. Selaa ▲ tai ▼ painikkeella LCD-valikon kohtaan LEARNING ja paina sitten OK painiketta.LCD näytölle ilmestyy LEARN KEY
4. Selaa ▲ tai ▼ painikkeella LCD-valikon kohtaan DELETE DEV ja paina OK painiketta.
5. Valitse laite, jonka haluat poistaa ja paina OK painiketta.
6. LCD-näytölle ilmestyy SURE DELET. Paina OK, ja LCD-näytölle ilmestyy SUCCESS.
7. Toista kohta 5 poistaaksesi ohjauskomentoja toisella laitekoodilla.
8. Poistu toiminnosta painamalla EXIT painiketta (esim. TV).

Huomautus: Kaikkien toimintojen poistamiseen laitteelta voi kulua noin 3 minuuttia. Jos komentoja on vain vähän, poista ne yksi kerrallaan.

Muut asetukset

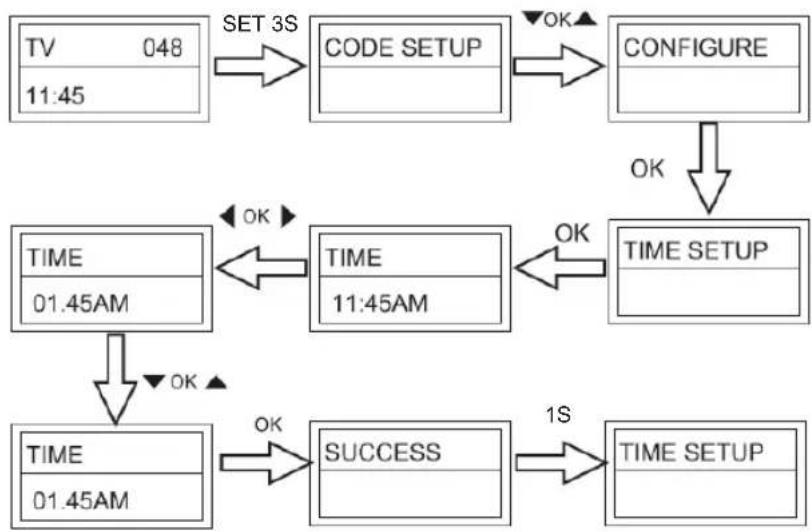

A. Kellon asetus

1. Pidä SET painiketta painettuna yli 3 sekunnin ajan ja vapauta se.
2. Paina ▲ tai ▼ painiketta valitaksesi CONFIGURE kohdan LCD-valikosta ja paina sitten OK painiketta.
3. Paina ▲ tai ▼ painiketta valitaksesi TIME SETUP kohdan LCD-valikosta ja paina sitten OK painiketta.
4. Siirrä kursoria ◀ tai ▶ painikkeen avulla valitaksesi tunnit ja minuutit tai AM/PM. Aseta tunnit ja minuutit numeropainikkeiden avulla ja valitse aamupäivä tai iltapäivä ▲ tai ▼ painikkeilla.
5. Tallenna asetukset painamalla OK, ja LCD-näytölle ilmestyy SUCCESS 1 sekunnin ajaksi. Poistu tämän jälkeen nykyiseen asetustilaan. Virheen tapauksessa LCD-näytölle ilmestyy ERROR 1 sekunnin ajaksi. Voit lopettaa asetukset painamalla mitä tahansa laitepainiketta tai palata viimeiseen tilaan painamalla EXIT painiketta.

Taustavalo

1. Pidä SET painiketta painettuna yli 3 sekunnin ajan ja vapauta se.
2. Paina ▲ tai ▼ painiketta valitaksesi CONFIGURE kohdan LCD-valikosta ja paina sitten OK painiketta.
3. Paina ▲ tai ▼ painiketta valitaksesi LIGHT kohdan LCD-valikosta ja paina sitten OK painiketta.
4. Siirry ON tai OFF tilaan painamalla ◀ tai ▶ painiketta.
5. Tallenna asetukset painamalla OK-painiketta, ja LCD-näytölle ilmestyy SUCCESS. Poistu asetustilasta painamalla mitä tahansa laitepainiketta tai EXIT painiketta. Voit myös käyttää ▲ tai ▼ valitaksesi toisen asetuksen.

Kontrastin säätö

1. Pidä SET painiketta painettuna yli 3 sekunnin ajan ja vapauta se.
2. Paina ▲ tai ▼ painiketta valitaksesi CONFIGURE kohdan LCD-valikosta ja paina sitten OK painiketta.
3. Paina ▲ tai ▼ painiketta valitaksesi CONTRAST kohdan LCD-valikosta ja paina sitten OK painiketta.
4. Säädä kontrastin taso ◀ tai ▶ painikkeella ja paina OK painiketta, kun taso on sopiva.
5. Tallenna asetukset painamalla OK-painiketta, ja LCD-näytölle ilmestyy SUCCESS. Poistu asetustilasta painamalla mitä tahansa laitepainiketta tai EXIT painiketta. Voit myös käyttää ▲ tai ▼ valitaksesi toisen asetuksen.

Näyttötoiminto

1. Valitse laite, jota haluat käyttää (esim. TV) painamalla laitepainiketta.
2. Pidä Show View painiketta painettuna 1 sekunnin ajan. Laitteen LED vilkkuu ja se siirtyy näyttötilaan. Kaukosäädin selaa automaattisesti kaikki kanavat läpi pikakatsausta varten.

Huomautus:

1. Kaukosäätimellä tulee osoittaa laitetta siihen asti kunnes näyttötila on päättynyt.
2. Voit poistua näyttötilasta painamalla mitä tahansa painiketta

Poista kaikki

Poista kaikki asetustiedot ja mene takaisin tehdasasetuksiin.

1. Pidä SET painiketta painettuna yli 3 sekunnin ajan ja vapauta se.
2. Paina ▲ tai ▼ painiketta valitaksesi CONFIGURE kohdan LCD-valikosta ja paina sitten OK painiketta.
3. Paina ▲ tai ▼ painiketta valitaksesi CLEAR ALL kohdan LCD-valikosta ja paina sitten OK painiketta.LCD-näytölle ilmestyy SURE CLEAR.
4. Poista kaikki asetukset ja siirry alkuperäisiin oletusasetuksiin painamalla OK.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina. Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
