BEDIENUNGSANLEITUNG IRURC30 KONIG

8-in-1 Universal-Fernbedienung

MODE D'EMPLOI (p. 15)

Die universelle Fernbedienung IR-URC30 kann fast alle TV-Marken (TV), DVD-Player, DVR-Player (DVD), DVB-Empfänger und (digitale) Satellitenempfänger und „Cable box“ (DVB)-Anlagen, Videorekorder (VCR), Tuner (TUNER),

Kassetten-Player (TAPE), CD-Player (CD), Audioverstärker und LD-Player und andere Audioanlagen(AUX) bedienen. Die universelle Bedienung IR-URC30 bedient alle Hauptfunktionen bei den von Ihnen ausgesuchten Anlagen. Sie weist die größte Infrarotkodebibliothek für den europäischen Markt aus.

Diese Fernbedienung bietet folgende Funktionen an: Auto Search-, Learn-, Show View-, Macro-, Volume lock-, Device lock-function und Low battery indication, permanent back up memory, real time clock.

Bevor Sie die neue Fernbedienung mit LCD benutzen werden, lesen Sie bitte sorgfältig dieses Handbuch.

Funktionen, die nicht in Ihrer Sprache beschrieben sind, finden Sie im englischen Handbuch.

Zuordnung der Anlagenkodes

Bank Anlage Erster Kode Kode- Gesamtzahl
TV TV 048	488
VCR VCR 075	182
DVB Satellite, Cable, DVB 075	403
DVD DVD,DVR 026	190
CD CD 035	124
TUNER TUNER 039	114

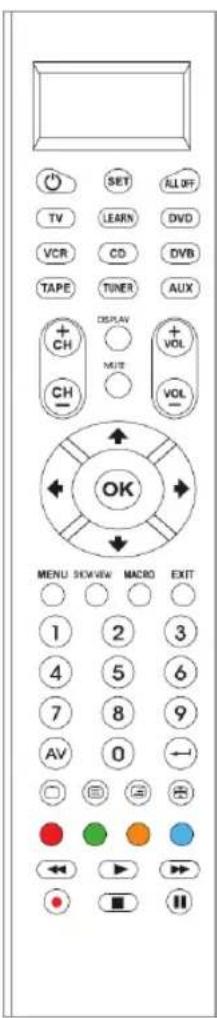

SET ALL OFF TV LEARN DVD VCR CD DVB TAPE TUNER AUX + CH DISPLAY + VOL MUS VOL CH OK MENU SHOW MACD EXIT 1 2 3 4 5 6 7 8 9 AV 0 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Tastenbeschreibung

SET Zum Einstellen der Fernbedienung oder zum Abbilden des aktuellen Zustands auf dem LCD-Bildschirm.

LEARN Eintritt in den „lernenden“ Modus.

TV VCR DVB CD DVD TUNER TAPE AUX ermöglicht Ihnen die Anlage zu wählen, die Sie bedienen wollen.

POWER Anlage ein- und ausschalten.

0-9 Nummertasten funktionieren genauso wie auf Ihrer ursprünglichen Fernbedienung und es ist möglich, sie für die Kodeeingabe der Anlage während des Einstellens zu benutzen.

Funktioniert als „enter“ auf Ihrer ursprünglichen Bedienung.

AV Funktioniert als TV/Video-Taste auf Ihrer ursprünglichen TV-Fernbedienung und als die TV/SAT-Taste auf Ihrer ursprünglichen Fernbedienung der Satellitenanlage in den Modi „cable“ und „CD“.

MENU Funktioniert als Menü-Taste oder OSD (on-screen display) oder als Memory-Taste auf Ihrer ursprünglichen Fernbedienung.

CH± Funktioniert als Tasten Channel Up und Down auf Ihrer ursprünglichen Fernbedienung.

VOL± Bedient die Lautstärke als Volume Up und Down auf Ihrer ursprünglichen Fernbedienung.

REW (fast reverse/schnell zurück)
▶ PLAY (bedient DVD, CD usw)
FFWD (schnell vorwärts)
• REC (Rekord/Aufnehmen)
■ STOP (Stop)
II PAUSE (Unterbrechen)

▲▼◀▶ OK EXIT Funktioniert als Tasten UP, DOWN, LEFT, RIGHT, OK, EXIT auf Ihrer ursprünglichen Fernbedienung für die Menü-Funktion. Im Einstellmodus werden sie auch als Kursor, zum Bestätigen und Verlassen nur im Programmiermodus Ihrer Fernbedienung, benutzt.

RED YELLOW BLUE GREEN für TV Fast-Text.

SHOW VIEW Aufnehmen aller Kanäle für schnelle Programmübersicht.

ALL OFF Ausschalten aller Anlagen durch das Betätigen einer Taste.

MACRO ermöglicht eine Sequenzoperation für Ihr Hauskino durchzuführen.

□ Television video
TV and text mixed (TV und gemischter Text)
Teletext mode (Teletext-Modus)
Page hold (Angehaltene Seite)
Abbildung von Informationen über den gewählten Kanal

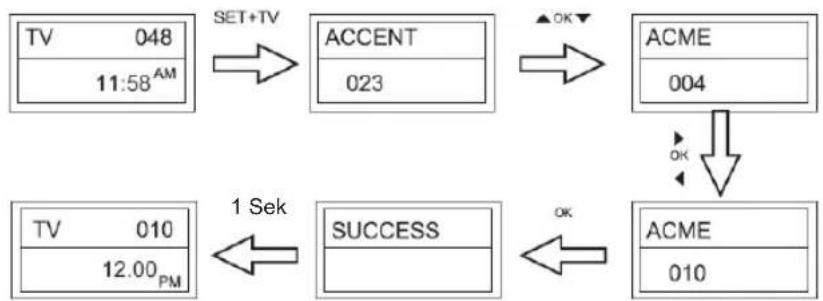

Direct Set Up/Direkte Einstellung (Laut Marke und Kode)

1. Schalten Sie die Anlage (Z. B. TV) an, die Sie bedienen wollen. Falls es sich um einen VCR handelt, legen Sie bitte eine Kassette ein.
2. Drücken und halten Sie auf Ihrer Fernbedienung die SET-Taste. Anschließend drücken Sie eine der Anlagetasten (Z. B. TV)
3. Lassen Sie anschließend die Tasten los, auf dem Bildschirm erscheint eine Marke.
4. Sie können die Taste ▲ oder ▼ drücken, um die Marke Ihrer Anlage zu wählen (Z. B. die Marke Ihres TV: Life)
5. Kontrollieren Sie die Tastenfunktion. Falls keine der Tasten auf Ihrer neuen Bedienung funktioniert oder die meisten von Ihnen nicht richtig funktionieren,

dann probieren Sie bitte einen anderen Kode mit Hilfe von Tasten ◀ oder ▶ aus, bis alle Grundfunktionen richtig funktionieren.

1. Falls Sie mit dem Kode zufrieden sind, reicht es zum Speichern nur die Taste OK zu drücken. Auf dem LCD wird SUCCESS abgebildet und anschließend wird die Einstellung beendet.


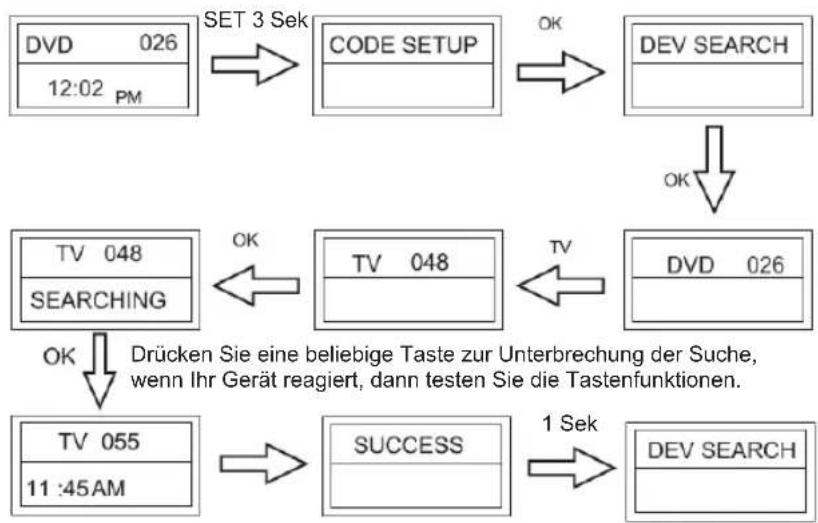

Set-up by Auto Search (Einstellen mit Hilfe der automatischen Suche)

1. Schalten Sie die Anlage (Z. B. den Fernseher) an, die Sie bedienen möchten. Falls es sich um einen VCR handelt, legen Sie bitte eine Kassette ein.
2. Drücken Sie bitte die SET-Taste auf Ihrer Fernbedienung für die Zeit länger als 3 Sekunden und anschließend lassen Sie sie los.
3. Mit dem Betätigen der Tasten ▲ oder ▼ wählen Sie CODE SETUP auf dem LCD-Menü und drücken Sie die Taste OK.
4. Der Bildschirm bildet DEV SEARCH auf dem LC-Menü ab und drücken Sie die Taste OK, anschließend drücken Sie die Taste der Anlage device key, um die gewünschte Anlage zu wählen (z. B. DVD) und anschließend drücken Sie die Taste OK, um die Funktion Auto Search zu starten. (Sie müssen gleichzeitig mit der Fernbedienung auf Ihre Anlage zielen).
5. Überzeugen Sie sich, ob die Anlage reagiert oder nicht. Falls die Anlage reagiert, unterbrechen Sie die Suche mittels Betätigen einer beliebigen Taste
6. Testen Sie, ob die meisten Tasten gut funktionieren oder nicht. Falls die meisten Tasten nicht richtig funktionieren, wiederholen Sie die Schritte 4\~5.
7. Wenn Sie einen befriedigenden Kode finden, drücken Sie die Taste OK, um den Kode abzuspeichern und auf dem LCD werden SUCCESS und anschließend DEV SEARCH. abgebildet. Sie dürfen wiederum die Anlagetaste drücken (Z. B. DVD), um die Einstellung/SET UP zu beenden oder mit Hilfe von ▲ oder ▼ eine andere Einstellung zu wählen.


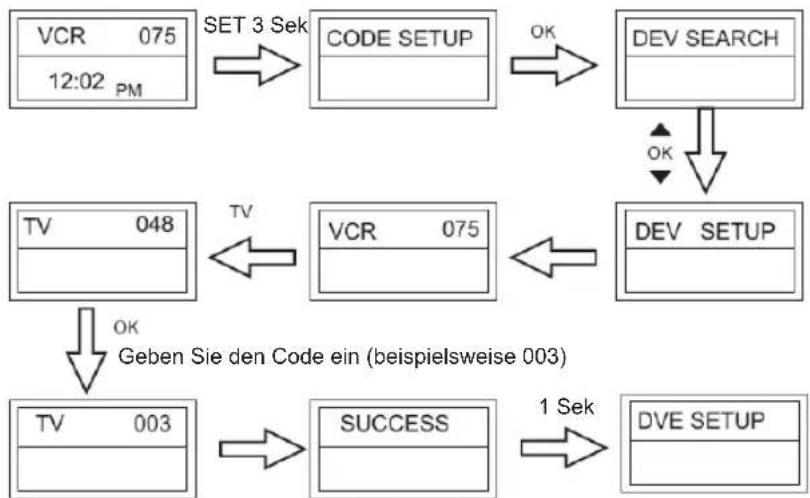

Set-up by Enter Code (Einstellen mit Kodeeingabe)

1. Schalten Sie die Anlage ein, die Sie bedienen wollen (z. B. ein Fernseher).
2. Im hinteren Teil dieses Handbuchs suchen Sie die Marke und die Markenkodenummer der Anlage aus (Z. B. Lifetec 003,010,062).

1. Drücken Sie die Taste SET auf Ihrer neuen Fernbedienung für eine Zeit länger als 3 Sekunden, anschließend lassen Sie die Taste los.
2. Durch das Betätigen der Tasten ▲ oder ▼ wählen Sie CODE SETUP im LCD-Menü und drücken Sie die Taste OK.
3. Auf dem Bildschirm erscheint DEV SEARCH im LCD-Menü, mit dem Betätigen der Tasten ▲ oder ▼ wählen Sie CODE SETUP im LCD-Menü und anschließend drücken Sie die Taste OK.
4. Anschließend drücken Sie die Anlagetaste, die Sie bedienen wollen (Z. B. TV) und drücken Sie die OK-Taste; jetzt müssen Sie einen 3-nummerigen Anlagekode eingeben (Z. B. 003 für Lifetec TV)
5. Mittels Drücken der OK-Taste speichern Sie die Einstellung ab und auf dem LCD erscheint SUCCESS; mit dem doppelten Betätigen der Taste EXIT verlassen Sie den Einstellungsmodus SETUP.
6. Kontrollieren Sie die Tastenfunktion auf der Fernbedienung. Falls die meisten Tasten auf Ihrer Fernbedienung nicht richtig funktionieren, probieren Sie einen anderen 3-nummerigen Kode (Z. B. 010...) der gleichen Marke in der Liste. Wiederholen Sie die Schritte 3 bis 7, bis alle Funktionen richtig funktionieren.

Das Lernen

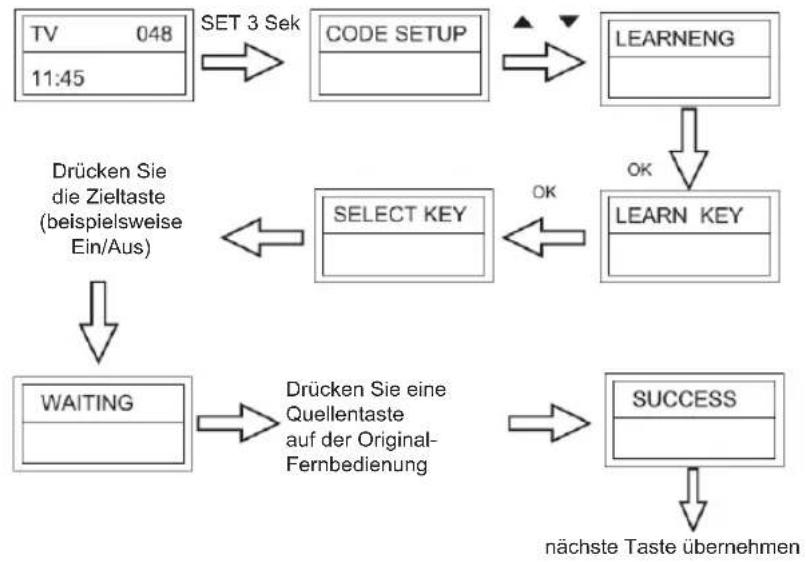

Befehle lernen

1. Drücken Sie die Anlagetaste (Z. B. TV), bei der Sie das Lernen durchführen möchten.
2. Drücken und halten Sie die SET-Taste für einen Zeit länger als 3 Sekunden, anschließend lassen Sie sie los.
3. Mit Hilfe von ▲ oder ▼ suchen Sie LEARNING im LCD-Menü aus und anschließend drücken Sie die Taste OK.
4. Mit Hilfe von ▲ oder ▼ suchen Sie die Taste LEARN KEY im LCD-Menü und anschließend drücken Sie die Taste OK.
5. Wählen Sie eine (Ziel-)Taste, bei der Sie das Lernen durchführen wollen (Z. B. Power). Auf dem LCD erscheint SELECT KEY.
6. Zielen Sie mit dem Sender der ursprünglichen Fernbedienung IR-URC30 auf das Empfängerfenster mit Abstand ca. 30mm.
7. Drücken und halten Sie die ursprüngliche Taste der Fernbedienung (Z. B. Power), bis auf dem LCD SUCCESS innerhalb von 1 Sekunde erscheint. Falls auf dem LCD FAILED erscheint, wiederholen Sie bitte die Schritte 4-6.
8. Zum Einlernen mehrerer Tasten wiederholen Sie die Schritte 4-6.


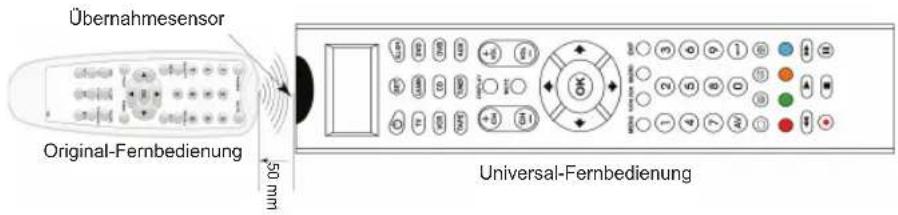

Übernahmesensor Original-Fernbedienung 50 mm Universal-Fernbedienung

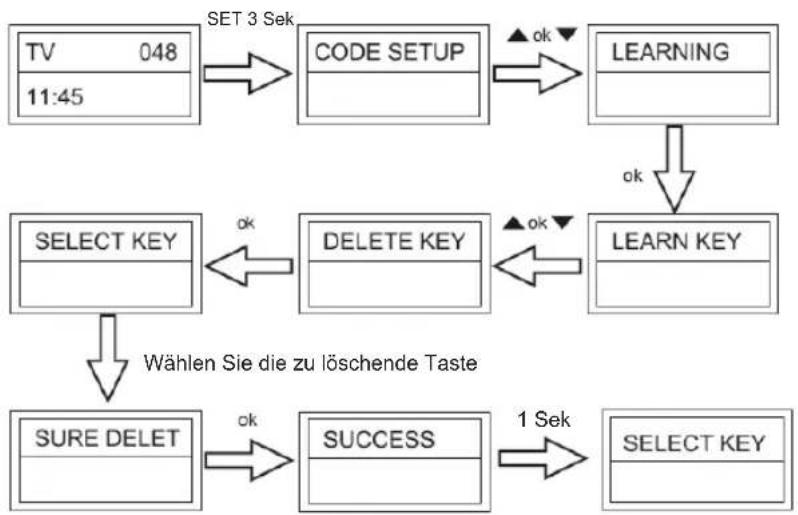

Löschen einer „eingelernten“ Taste (Delete the Learnt Key)

Falls Sie einen eingelernten Befehl löschen wollen, gehen Sie nach folgenden Schritten vor:

1. Drücken Sie die Anlagetaste (Z. B. TV), wo Sie den Befehl löschen wollen.
2. Drücken und halten Sie die SET-Taste länger als 3 Sekunden, anschließend lassen Sie sie los.
3. Mit Hilfe von ▲ oder ▼ suchen Sie LEARNING im LCD-Menü aus, anschließend drücken Sie die OK –Taste und auf dem LCD-Display erscheint LEARN KEY.
4. Mit Hilfe von ▲ oder ▼ suchen Sie DELETE KEY im LCD-Menü aus und drücken Sie anschließend die OK-Taste.
5. Drücken Sie auf der Fernbedienung IR-URC30 die Taste, die Sie löschen wollen, auf dem LCD erscheint SURE DELET und anschließend drücken Sie die Taste OK zum Bestätigen. Auf dem LCD erscheint SUCCESS.
6. Durch das Wiederholen des Schrittes 4 löschen Sie Befehle bei den anderen Anlagetasten.
7. Durch das Drücken der Anlagetaste (Z. B. TV) unterbrechen Sie den Löschprozess, nachdem alle Befehle der Fernbedienung gelöscht wurden.


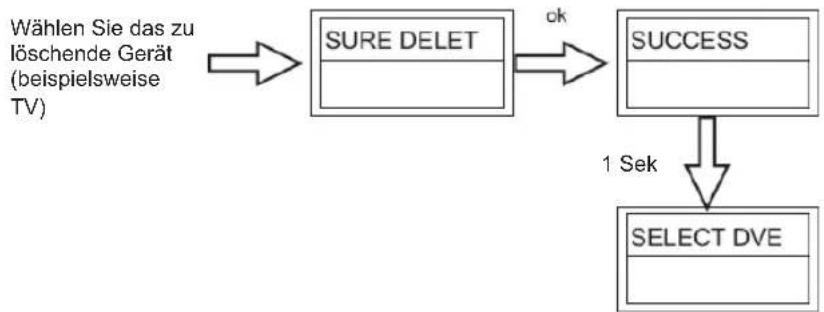

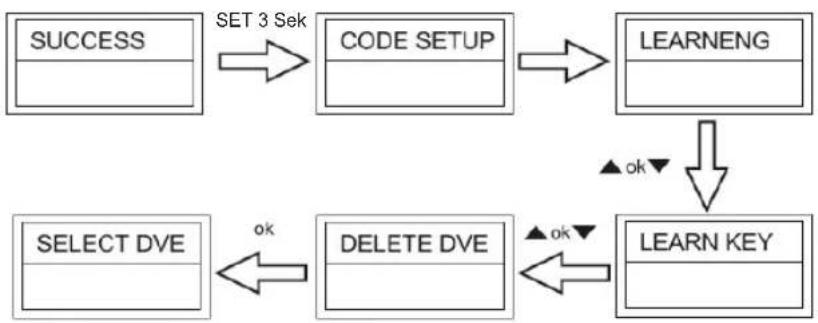

Löschen aller gelernter Befehle für die Anlage (Delete All Learnt Command For a Device)

1. Drücken Sie die Anlagetaste (Z. B. TV), wo Sie Befehle löschen wollen.
2. Drücken und halten Sie die SET –Taste für einen Zeit länger als 3 Sekunden und anschließend lassen Sie die Taste los.
3. Mit Hilfe von ▲ oder ▼ suchen Sie im LCD-Menü LEARNING aus und anschließend drücken Sie die OK - Taste und auf dem LCD-Display erscheint LEARN KEY.
4. Mit Hilfe von ▲ oder ▼ suchen Sie DELETE DEV im LCD-Menü aus und anschließend drücken Sie die Taste OK.
5. Wählen Sie die Anlage, die Sie löschen wollen und anschließend drücken Sie die OK-Taste.
6. Auf dem LCD erscheint SURE DELET und anschließend drücken Sie die Taste OK, auf dem LCD erscheint SUCCESS.
7. Durch das Wiederholen des Schrittes 5 löschen Sie alle Befehle bei anderen Anlagetasten.
8. Durch das Drücken der Taste EXIT (Z.B. TV) brechen Sie den Löschprozess ab.

Anmerkung: es kann manchmal bis zu 3 Minuten dauern, bis alle Befehle bei einer Anlage gelöscht sind. Falls es hier nicht viele Befehle gibt, löschen Sie Befehle einzeln nacheinander.

Andere Einstellungen (Other Set Up)

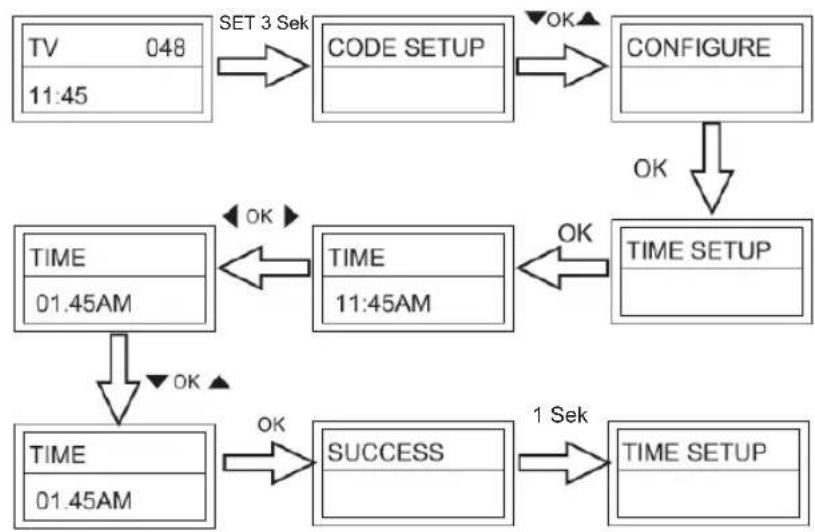

A. Uhrzeiteinstellung

1. Drücken und halten Sie die Taste SET für eine Zeit länger als 3 Sekunden, anschließend lassen Sie die Taste los.

2. Mit Hilfe von ▲ oder ▼ wählen Sie CONFIGURE im LCD-Menü und anschließend drücken Sie die OK-Taste.

3. Mit Hilfe von ▲ oder ▼ wählen Sie TIME SETUP im LCD-Menü und anschließend drücken Sie die Taste OK.

4. Mit Hilfe von ◀ oder ▶ schieben Sie den Kursor für die Uhr- oder Minutenwahl oder AM/PM, anschließend drücken Sie die numerische Tastatur für die Uhr- und Minutenwahl, anschließend wählen Sie ▲ oder ▼ für die AM - oder PM- Wahl.

5. Mittels Drücken der OK-Taste speichern Sie die Einstellung ab und auf dem LCD erscheint SUCCESS 1 Sekunde lang, anschließend verlassen Sie den Modus in den Einstellungsmodus; falls Sie eine Fehleingabe machen, erscheint ERROR auf dem LCD für eine Sekunde. Um die Einstellung zu beenden, können Sie eine beliebige Taste der Anlage drücken (device key) oder mit Hilfe der Taste EXIT kehren Sie in die letzte Einstellung zurück.

Unterbeleuchtung (Background Light)

1. Drücken und halten Sie die SET – Taste länger als 3 Sekunden. Anschließend lassen Sie sie los.
2. Mit Hilfe von ▲ oder ▼ wählen Sie CONFIGURE im LCD-Menü aus, anschließend drücken Sie die Taste OK.
3. Mit Hilfe von ▲ oder ▼ wählen Sie LIGHT im LCD-Menü aus, anschließend drücken Sie die OK-Taste.
4. Mit Hilfe von ◀ oder ► führen Sie eine Modusänderung zwischen ON und OFF aus.
5. Um die Einstellung zu speichern, drücken Sie die Taste OK und auf dem LCD erscheint SUCCESS, anschließend verlassen Sie den Modus in die aktuelle Einstellung. Sie können eine beliebige Taste an der Anlage drücken, um die Einstellung zu beenden oder mittels Drücken der Taste EXIT kehren Sie zu der letzten Einstellung zurück oder mit Hilfe von ▲ oder ▼ wählen Sie eine andere Einstellung.

Kontrast justieren (Contrast Adjust)

1. Drücken und halten Sie die SET-Taste länger als 3 Sekunden, anschließend lassen Sie sie los.
2. Mit Hilfe von ▲ oder ▼ wählen Sie CONFIGURE im LCD-Menü, anschließend drücken Sie die OK-Taste.
3. Mit Hilfe von ▲ oder ▼ wählen Sie CONTRAST im LCD-Menü, anschließend drücken Sie die OK-Taste.
4. Mit Hilfe von ◀ oder ► korrigieren Sie den Kontrast und anschließend drücken Sie die Taste OK, sobald Sie zufrieden sind.
5. Um die Einstellung speichern zu können, drücken Sie die OK-Taste auf dem LCD erscheint SUCCESS, anschließend verlassen Sie den Modus zu der aktuellen Einstellung, Sie können eine beliebige Taste an der Anlage drücken, um die Einstellung zu beenden oder durch das Drücken der Taste EXIT kehren Sie zu der letzten Einstellung zurück oder mit Hilfe von ▲ oder ▼ wählen Sie eine andere Einstellung.

Funktion Show View

1. Drücken Sie die Taste der Anlage, die Sie bedienen wollen (Z. B. TV).
2. Drücken und halten Sie die Taste Show View ungefähr 1 Sekunde. Falls die LED-Anzeige blinkt, wird der Modus Show View gestartet. Die Fernbedienung durchläuft automatisch schnell alle Kanäle durch.

Anmerkung:

1. Die Fernbedienung muss auf die Anlage zielen, bis es zum Beenden im Show View Modus kommt.
2. Durch das Betätigen einer beliebigen Taste verlassen Sie den Show View Modus.

Alles löschen (Clear All)

Löschen Sie alle aktuellen Einstellungen und kehren Sie in die Fabrikeinstellung zurück.

1. Drücken und halten Sie die SET – Taste länger als 3 Sekunden, anschließend lassen Sie sie los.
2. Mit Hilfe von ▲ oder ▼ wählen Sie CONFIGURE im LCD-Menü, anschließend drücken Sie die OK-Taste.
3. Mit Hilfe von ▲ oder ▼ wählen Sie CLEAR ALL im LCD-Menü, anschließend drücken Sie die Taste OK und auf dem LCD erscheint SURE CLEAR.
4. Anschließend drücken Sie die OK-Taste, um alle Einstellungen zu löschen und Sie kehren zu den ursprünglichen Default-Einstellungen zurück.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
