KÄYTTÖOHJE NK36N5703BS SAMSUNG

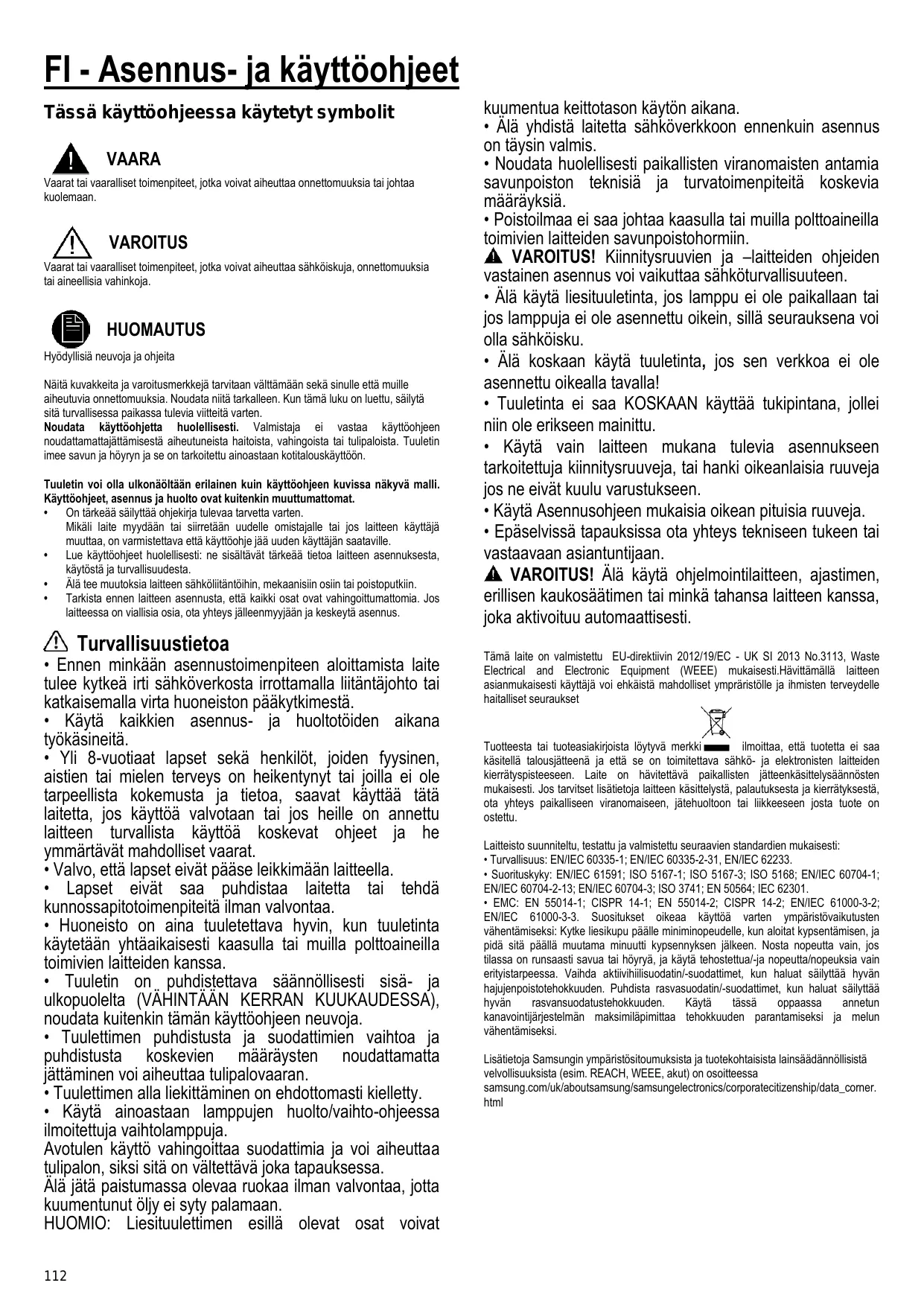

FI - Asennus- ja käyttöohjeet Tässä käyttöohjeessa käytetyt symbolit VAARA Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa onnettomuuksia tai johtaa kuolemaan.

VAROITUS Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa sähköiskuja, onnettomuuksia tai aineellisia vahinkoja.

HUOMAUTUS Hyödyllisiä neuvoja ja ohjeita Näitä kuvakkeita ja varoitusmerkkejä tarvitaan välttämään sekä sinulle että muille aiheutuvia onnettomuuksia. Noudata niitä tarkalleen. Kun tämä luku on luettu, säilytä sitä turvallisessa paikassa tulevia viitteitä varten. Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön. Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat. • On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville. • Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. • Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. • Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä. • Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä. • Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat. • Valvo, että lapset eivät pääse leikkimään laitteella. • Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. • Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. • Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja. • Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran. • Tuulettimen alla liekittäminen on ehdottomasti kielletty. • Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. HUOMIO: Liesituulettimen esillä olevat osat voivat 112

kuumentua keittotason käytön aikana. • Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis. • Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. • Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. VAROITUS! Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen. • Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku. • Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla! • Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. • Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. • Käytä Asennusohjeen mukaisia oikean pituisia ruuveja. • Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan. VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti. Tämä laite on valmistettu EU-direktiivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu. Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti: • Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi. Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä velvollisuuksista (esim. REACH, WEEE, akut) on osoitteessa samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner. html

Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön. Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava. Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa). Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja meluisuuden huomattavan lisäyksen. Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa. ! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia ( max taivutus: 90°) ! Älä tee suuria muutoksia putkiston alueella. Jos tahdot käyttää laitetta poistoon, poista liesituulettimen hiilisuodatin.

Ennen asennuksen aloittamista: • Tarkista että hankittu laite mahtuu sille varattuun paikkaan. • Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona. • Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne. Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon. Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

Huolto Puhdistus Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA! Kaikkien huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä.

Rasvasuodatin Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon. *tarkista paikalliset määräykset ennen asennusta.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti. HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein. Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Kuva. 11-28 Se pidättää ruuanlaitosta syntyvät rasvahiukkaset. Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla. Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva. 27 Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut. Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu keittotason käyttötavoista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllästymistä osoittava järjestelmä – mikäli olemassa omistettavassa mallissa – osoittaa vaihdon tarpeellisuuden) Sitä EI voi pestä eikä käyttää uudestaan Asennus Kiinnitä aktiivihiilisuodatin ensin takaosastaan tuulettimen metalliosaan ja sen jälkeen etupuolelta kahdella nupilla. Purkaminen Irrota aktiivihiilisuodatin kiertämällä 90° nuppeja, joilla se on kiinnitetty tuulettimeen. Hiilisuodattimen hankkiminen Hiilisuodatin voidaan hankkia huoltopalvelun verkkosivuilta tai Samsunghuoltokeskuksista. Viittaa tämän ohjekirjan viimeisellä sivulla annettuihin ohjeisiin.

Lamppujen ja/tai ohjauslaitteen vaihtaminen

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä. LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa. Ota yhteys tekniseen tukeen kun lamput on vaihdettava.

T8. Automaattinen liitettävyys ON/OFF 1. Paina näppäintä Auto Connectivity toiminnon aktivoimiseksi. 2. Liesituulettimen nopeus ja valo syttyvät ja sammuvat keittotason tilan perusteella yllä kerrotulla tavalla. 3. Paina uudelleen laittaaksesi toiminnon pois päältä.

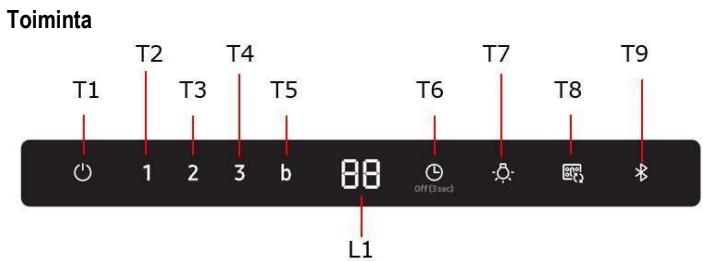

T1. Moottori ON/OFF Paina näppäintä T1 kytkeäksesi päälle oletusarvoisen nopeuden (Oletusarvoinen nopeus: Alhainen). Paina uudelleen, liesituuletin palaa stand-by-tilaan. T2. Alhainen nopeus Paina näppäintä T2 alhaisen nopeuden kytkemiseksi päälle. T3. Keskinopeus Paina näppäintä T3 keskinopeuden kytkemiseksi päälle. T4. Korkea nopeus Paina näppäintä T4 korkean nopeuden kytkemiseksi päälle.

Etäohjaus Smart Automaattinen Things App Liesituulettimen toiminto liitettävyys sovelluksesta

X X O O X O O O O Suodattimen kyllästymisen osoittimen nollaus

Paina näppäintä T1, kunnes saavutat merkkiäänen. LED 1 (rasvasuodatin) tai LED 2 (aktiivihiilisuodatin) lopettavat vilkkumisen.

ON/OFF aktiivihiilisuodattimen kyllästymisen osoitin

Paina 3 sekunnin ajan näppäintä T2 ja T3 aktiivihiilisuodattimen kyllästymisen osoittimen.

T5. Intensiivinen nopeus (Boost) Paina näppäintä T5 intensiivisen nopeuden (Boost) kytkemiseksi päälle 5 minuutiksi.

Paina 3 sekunnin ajan näppäintä T2 ja T3 aktiivihiilisuodattimen kyllästymisen osoittimen.

T6. Ajastin ON/OFF Paina näppäintä Ajastin (Timer) toiminta-ajan säätämiseksi. Paina näppäintä Ajastin (Timer) 3 sekunnin ajan Ajastimen toiminnon sammuttamiseksi.

NK36N5703B*, NK24N5703B*

T7. ON/OFF Paina valonäppäintä valojen sytyttämiseksi Paina uudelleen sammuttaaksesi. T7. MERKKIÄÄNI ON/OFF Paina 3 sekunnin ajan. Merkkiääni kytkeytyy pois päältä (OFF). Paina 3 sekunnin ajan. Merkkiääni kytkeytyy päälle (ON). Liesituulettimen ja keittotason liitäntä (parikytkentä) Liesituuletin voidaan liittää (kytkeä) yhteensopivaan Samsung-keittotasoon Bluetooth-teknologian välityksellä. Kun liesituuletin on liitetty yhteensopivaan keittotasoon, se käynnistyy automaattisesti hitaalla nopeudella aina kun keittotaso laitetaan päälle. Liesituuletin sammuu automaattisesti, kun keittotaso sammutetaan. Kun liesituuletin liitetään yhteensopivaan keittotasoon, mobiililaitteeseen on mahdollista ladata ja asentaa Smart Things -sovellus, jota voidaan käyttää seuraaviin tarkoituksiin: • Tarkistaa ja asettaa liesituulettimen ja valon päälle kytkeytyminen, toiminnan nopeus sekä liesituulettimen ohjelmoitu sammutus (ajastin) ja "time-up alarm" hälytys. Jos haluat lisätietoja "Smart Things" -sovelluksen latauksesta ja käytöstä mobiililaitteessa ja sen käytöstä liesituulettimen hallitsemiseksi, käy sivulla: • www.samsung.com. T9. Bluetooth-liitäntä (liesituulettimen ja yhteensopivan Samsung-keittotason välinen parikytkentä) 1. Paina liesituulettimen Bluetooth-näppäintä. Näppäimen merkkivalo vilkkuu, mikä tarkoittaa, että parikytkentä on meneillään. 2. Paina keittotason Bluetooth-näppäintä. Näppäimen merkkivalo palaa, mikä tarkoittaa, että parikytkentäprosessi on päättynyt. Näyttöön syttyy symboli "bt". T9. Bluetoothin irtikytkentä (nollaus) 1. Paina liesituulettimen T9 näppäintä ja pidä sitä painettuna 3 sekunnin ajan. 2. Näyttöön ilmestyy "bt rt" , mikä tarkoittaa, että kytkentä on poistettu. HUOMAUTUS Jos haluat tarkan kuvauksen liitäntämenetelmästä, tutustu yhteensopivan Samsungkeitotason käyttöoppaaseen. Automaattinen liitettävyys Automaattisen liitettävyyden ansiosta liesituuletinta voidaan käyttää Bluetoothin välityksellä yhdessä ja nopeasti yhteensopivan Samsung-keittotason kanssa, kun kaksi laitetta on liitetty. Toiminto aktivoidaan painamalla Auto Connectivity-näppäintä. Paina näppäintä uudelleen ottaaksesi toiminnon pois käytöstä ja katkaistaksesi liesituulettimen ja keittotason välisen liitännän. Kun liesituuletin ja keittotaso on liitetty, aina kun keittotaso käynnistetään, liesituulettimen valo syttyy automaattisesti ja samoin matala nopeus kytkeytyy päälle. Nopeus ja valo sammuvat automaattisesti, kun keittotaso otetaan pois päältä. Kuten yllä mainittiin, liesituuletinta voidaan ohjata Smart Things -sovelluksesta.

kytkeäksesi päälle (ON)

kytkeäksesi pois päältä (OFF)

Tiedot on määritelty (EY:n) asetuksen nro 1275/2008 perusteella.

Bluetoothin maks. tehon lähetys HUOMAUTUS Samsung Electronics vakuuttaa, että radiolaitetyyppinen laite vastaa direktiiviä 2014/53/EU. EU-vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla seuraavassa internet-osoitteessa: Virallinen vaatimustenmukaisuusvakuutus on osoitteessa http://www.samsung.com. Siirry kohtaan Support > Search Product Support ja anna mallin nimi. Taajuusalue: 2 402 MHz ~ 2 480 MHz Bluetooth

Lähetinteho (maks.): 5 dBm

Vianmääritys Vika voi kohtua pienestä seikasta, jonka voit itse korjata seuraavien ohjeiden avulla. Älä yritä tehdä lisäkorjauksia, mikäli seuraavista ohjeista ei ole hyötyä.

VAROITUS Vain valtuutettu huoltoteknikko saa korjata laitteen. Virheelliset korjaukset saattavat altistaa käyttäjän vakavalle vaaralle. Jos laitteesi tulee korjata, ota yhteyttä asiakaspalveluun.

Miten minun on toimittava, jos liesituuletin ei toimi?

Miten minun on toimittava, jos Bluetooth-yhteys ei toimi?

Kotelon johdotusten sulake ei ole ehjä.

Jos sulake laukeaa monta kertaa, soita valtuutetulle sähköteknikolle.

Virtapainiketta painettiin vahingossa.

Laitetta ei ole laitettu päälle oikeaoppisesti.

Ohjauspaneeli on likainen tai siinä on nestettä.

Puhdista ohjauspaneeli.

Katso yhteensopivan Samsungkeittiötason käyttöopas.

Liesituulettimeen voi liittää vain Samsungin yhteensopivan keittotason Bluetoothin välityksellä

Liesituuletin on liitettynä johonkin toiseen laitteeseen.

Suorita Bluetoothin poiskytkentä (parinmuodostuksen nollaus,T9 3 sekunnin ajan) ja aktivoi Bluetoothliitäntä sitten taas uudelleen.

Bluetooth-liitäntä (parinmuodostus) ei ole vakaa.

Kytke virta irti yli 30 sekunnin ajaksi. Käynnistä laite sitten uudelleen. Suorita sitten Bluetoothin poiskytkentä ja aktivoi Bluetoothin yhteysprosessi uudelleen.
