BRUKSANVISNING NK36N5703BS SAMSUNG

SV Monterings- och bruksanvisningar

Unngåbru k av slipende erl etsendeprodukter. ALKOHOL SKAL IKKE BRUKES!

Kullfilter (kun med resirkulering av luften)

Fig. 27

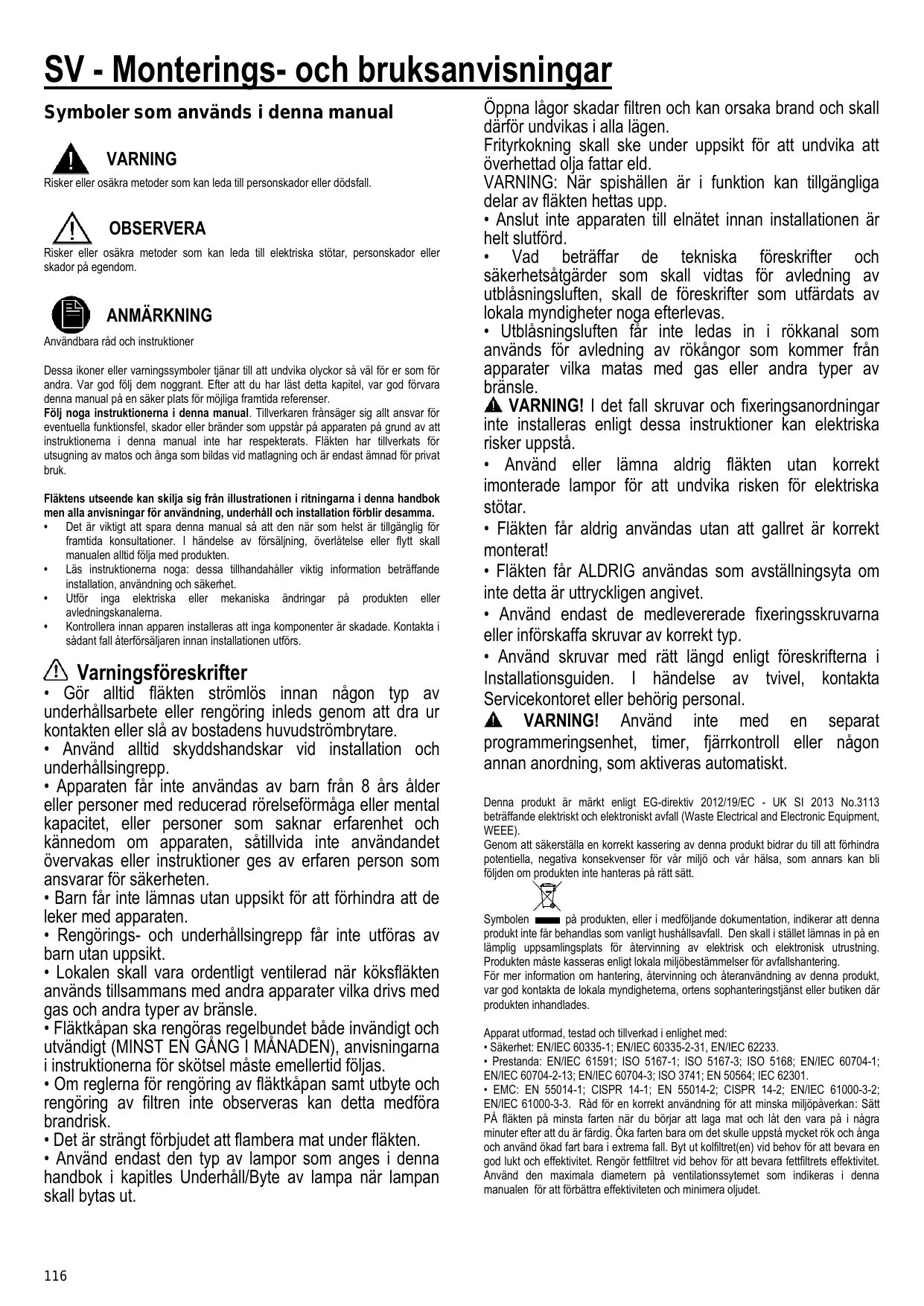

SV - Monterings- och bruksanvisningar

Symboler som används ienna manual

WARNING

Risker aller osäkra metoder som kan leda till personskador aller dödsfall.

OBSERVERA

Risker aller osakra metoder som kan leda till elektriska stötar, personskador aller skador på egendom.

ANMÄRKNING

Användbara råd och instruktioner

Dessa ikoner eller varningssymboler tjanr till att undvika olyckor sa val for er som for andra. Var god folj dem noggrant. Efter att du har last detta kapitel, var god forvara denna manual pa en saker plats for mojiga framtida referenser.

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador eller bränder som uppSTAR pa apparaten på grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig frän illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhäll och installation Förblir desamma.

• Det ar viktigt att spara denna manual sa att den Near som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse aller flytt skall manualen alltid folja med Produkten.
• Läs instruktionerna noga: dessa tilhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar på produiten erler avledningskanalema.
• Kontrollera innan apparen installeras att inga componenter ar skadade. Kontakta i** 帽子 fall äterförsäljaren innan installationen utförs.

Gör alltid fläkten strömlös innan参加会议 typ av underhällsarbete aller rengöring inleds genom att dra ur kontakten aller slå av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och unterhällsingrepp.
- Apparaten fär inte användas av barn från 8 ørs älder eller personer med reducerad rörelseformåga eller mentalkapacitet, eller personer som saknar erfarenhet och kännedorom om apparaten, sätillvida inte användandet övervakas eller instruktioner ges av erfaren person somansvarar for sakerheten.
- Barn fär inte lämnas utan uppsikt För att förhindra att de leker med apparaten.
- Rengörings- och unterhällsingrepp fär inte utföras av barn utan uppsikt.
- Lokalen skall vara ordentigt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typar av brännle.
- Fläktkapan skå rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisningarna i instruktionerna für skötsel måste emellertid följas.
- Om reglerna for rengöring av fläktkåpan sam't utbyte och rengöring av filtren inte observeras kan detta medfora brandrisk.
- Det är strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbook i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutford.
  Vad betraffar de tekiska foreskrifter och sakerhetsatgarden som skull vidtas for avledning av utblasningsluften, skull de foreskrifter som utfardats av lokala myndigheter noga afterlevas.
• Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av römängor somkommen frän apparater vilka matas med gas aller andra typer av bränds.

VARNING! I det fall skruvar och fixeringsanordninger inte installeras enlistigt dessa instruktioner kan elektriska risker uppsta.
- Använd aller lamna aldrig fläkten utan korrekt imonerade lampor für att undvika risken für elektriska stötar.
Fläkten fär aldrig användas utan att gallret ar korrekt monterat!
- Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.
- Använd endast de medlevererade fixeringsskruvarna aller införskaffa skruvar av korrekt typ.
- Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! Använd inte med en separat programmeringsenhet, timer, fjarrkontroll eller nedgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC - UK SI 2013 No.3113 beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras på ratt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushällsavfall. Den skål i stället lämnas in på en lamplig uppsamplingsplats for atervinning av elektrisk och elektronisk uutrusting. Produktiven måste kasseras,enlig lokala miljöbestammelser for avfallshantering.

För mer information om hantering, ätervinning och äteranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Apparat utformad, testad och tilverkad i enlighemed:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31. EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt använding for att minska miljopäverkan: Satt PÅ flåkten på minsta farten nar du börjar att lava mat och låt den vara på i nagra minutesfter att du är färdig. Öka farten bara om det skulle uppstä mycket rök och ønga och använd ökad fert bara i extrema fall. Byt ut kolfitet(ed) vid behov for att bevara en god lukt och effektivitet. Rengör fetffiltret vid behov for att bevara fetffiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbättra effektiviteten och minimera oljudet.

Besök följande sida om du vill veta mer om Samsungs miljoengagemang och om Produktspecifikalageniga skydigheter (t.ex. REACH, WEEE, batterier): samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_comer. html

Användning

Fläkten har tillverkats for utsugning av matos och ánga som bildas vid matlagning och ar endast ämnad for privat bruk. Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern Återcirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsflänsen.

VARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat. Avledningsroret skull ha samma diameter som anslutningsflansen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppingarna i vöggen med vilka fläkten skall anslutas bör ha sama diameter som luftutslappet (anslutningsflänsen).
I det fall man anvander rör och utloppsöppingar i vöggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhöjning av bullernivān.
Vi avsäger oss därfer allt ansvar gällandeenna typ av problem.
! Använd att sä kort rör som möjligt.
! Röret skall vara sä rakt som möjligt (högsta tillatna vinkel på böjarma 90^ ).
! Undvik stora skillnader i röretsvärsnittsarea.
Var god avlågsna kolfiltret på fläkten om du vill använda utsugningsversionen.

Filtrerande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten anvands med denna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

• Minsta tillatna avsänd mellan kokkärlens stödyta pa spishällen och köksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

*var god kontrollera lokala foreskrifter innaninstallingen utfors.

! Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på markpläten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till attt ung som ar lättillgängligt även after installationen och som uppfyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installereras som garantar er fullkomlig frankoppling frän nätet i samband med överspänningsklass III, i enligitet med installationsbestämelserna.

VARNING! Kontrollera innan fläktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta)därfor vart tekiska servicekontor om kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sādana ār medlevererade (se æven den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exemplar med skruvar, garantihandlingar etc.) har placerats inne i flakten (av transportskäl), avlagsna eventuellt och spar.

Fläkten är utrustad med fixeringspluggar som passar de festa typ er av vaggartak. Det är under alla handelser nödvändigt att rädfräga en kvalificerad facman for att forvissa sig om att materialen är lampie der den aktuella typen av vagg/tak. Väggen/taket skall vara tillräcklig halffast for att bärapp fläktens vikt.

Obs: Komponenter som ar Märkta med symbolen (^*) ar särskilda tillbehör som endast levereras med vissa modeller aller extra tillbehör som sca inforskaffas separat.

Underhäll

Rengöring

Använd endast en trasa faktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrumentfor rengöringen! Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL! Använd arbetshandskar for alla typer av underhallsmoment.

Fettfilter

Fig. 11-28

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en, med ett milt rengöringsmedel, für hand aller diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfárgas utan att detta på nàgot sätt paverkar filtres uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 27

Kolffret fangar upp obehaglia odorer som uppst i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad (eller nar indikatom for filtres mattning - om sādān finns pa er modell - anger att detta ar nodvändigt).

Filtret kan INTE rengöras eller Återanvändas.

Montering

Haka Först fast det aktiva kolflitet baktill på fläktens metallflik och)darefter framtil med de bada rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de bada rattarna med vilka det ar fixerat i fläkten 90^ .

Köp av kolfilter

Kolfiltret kan köpas på Kundtjänsts webblats eller på Samsungs servicecenter. Se informationen på den sista sidan ienna manual.

Byta ut lampor och/heller reglerdon

Fläkten ar utrustad med att belysningsystem som bygger på lysiodsteknologi. Lysiodema garanterar optimal belynsing, upptill 10 gänger langre livslängd jämfort med konventionella lampor och möjiggör en energibesparing på 90% .

Kontakta det teknika servicekontoret for byte av lysioderna.

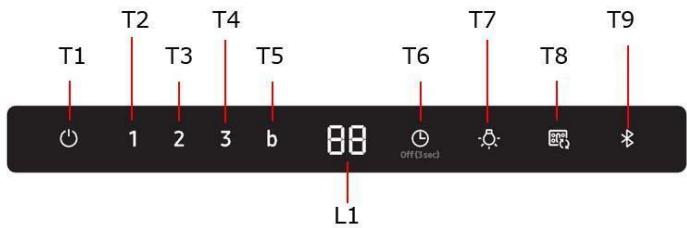

Funktion

T1. Motor PÅ/AV

Tryck på knappen T1 für att aktivera standardhastigheten (standardhastiget: lög).

Tryck gen for att fä fläkten att atergà till stand by-läge.

T2. Lag hastigeh

Tryck på knappen T2 für att aktivera lag hastiget.

T3. Medelhastigeht

Tryck pa knappen T3 for att aktivera medelhastighet.

T4. Hog hastiget

Tryck på knappen T4 for att aktivera hög hastighet.

T5. Intensiv hastighet (Boost)

Tryck på knappen T5 for att aktivera intensiv hastigth (boost) i 5 minutes.

T6. Timer P/AV

Tryckpá knappen Timer for att reglera Funktionstiden

Tryck på knappen Timer i 3 sekunder for att stenga av fonctionen Timer

T7. PAVAV

Tryck国家标准 Ljus for att tanda lampoma

Tryck pa nytt for att slacka dem.

T7. LJUD PÁ/AV

Tryck i 3 sekunder. Ljudet deaktiveras (AV).

Tryck i 3 sekunder. Ljudet aktiveras (PA)

Aterställning av indicatorfor filtermättnad

Tryckpänappen T1 tills enljusignal hors.
- Lysdiodlampan LED 1 (fettfilter) eller lysdiodlampa LED 2 (kolfilter) slutar att blinka.

Indikator for kolfiltermattnad PÄ/AV

Tryck på knapparna T1 och T2 i 3 sekunder for att aktivera (PÅ) indikatom for kolffiltermättnad.
Tryck på knapparna T1 och T2 i 3 sekunder for att avaktivera (AV) indikatom for kolftermättnad.

Anslutting (parning) mellan fläkten och spishällen

Det ar möjlig att ansluta (para) fläkten med en kompatibel Samsung spishäll, med Bluetooth teknik.

After att ha utfort anslutningen med en kompatibel spishäll,kommen fläkten att slas pa automatiskt med Låg Hastighet varje gang spishällen slas pa,for att sedan slas av automatiskt vid avstängningen av spishällen.

Dessutom ar det möjigt, genom att ansluta fläkten till en kompatibel spishäll, att ladda ner och installerera appen Smart Things på en mobilenhet och använda den für foljande tillampningar:

• Kontrollera och ställ in pascalagningen av fläkten (timer) och "time-up alarm". För ytterligare informationer beträffande "download" och användningen av appen Smart

Things pa din mobilenhet och hur du anvander den for att styra din fläkt, besök:

www.samsung.com.

T9. Bluetooth anslutning (Parning mellan fläkten och den kompatibla Samsung spishällen)

1. Tryck in Bluetooth knappen på fläkten.
   Indikationslampan pa knappen blinkar for att ange aktiveringen av pamingsproceduren.
2. Tryck in Bluetooth knappen på spishällen. Knappens lampa Förblir tand for att ange slutet av pamingsproceduren, på displayen tandsymbolen "bt".

1. Tryck in T9 knappen på fläkten ochhall den intryckt i 3 sek.
2. Displayen visar "bt rt" for att ange genomfordsbortkoppling.

ANMÄRKNING

For en detaljerad beskrivning av anslutningsproceduren, konsultera braksanvisningen for den kompatibla Samsung spishällen.

Automatisk anslutning

Den automatiska anslütningen tilläter att lata en fläkt och en kompatibel Samsung spishäll, fungera samtidigt och snabbt, after att ha utfört parningen av de två apparatema.

For att aktivera Funktionen tryck in knappen Auto Connectivity.

Tryck in gen for att inaktivera Funktionen och koppla bort flakten fran spishallen.

Med fläkten och spishällen anslutna, tänds automatiskt lampan och Låg hastighet på fläkten varje gäng spishällen slås på.

Hastiget och lampa stangs av automatiskt nar spishaillens slas av.

Det ar möglicht att kontrollera fläkten med appen Smart Things, enligt beskrivningen oven.

T8. Automatisk anslutting ON/OFF

1. Tryck in knappen Auto Connectivity für att aktivera funktionen.
2. Fläktens hastigkeit och lampan tänds och släcks beroende på spishällens tillständ,enigt beskrivningen oven.
3. Tryck in igen for att aktivera Funktionen.

Display Icon	Fjärrkontroll med hjälp av app Smart Things	Automatism anslutning	Flåktkåpans Funktion
	X	X	O
	O	X	O
	O	O	O

Aterställning av indicatorfor filtermattnad

TryckpaknappenT1tills enljusignalhors.
- Lysdiodlampan LED 1 (fettfilter) eller lysdiodlampa LED 2 (kolfilter) slutar att blinka.

Indikator for kolfiltermattnad PÄ/AV

Tryck på knapparna T2 och T3 i 3 sekunder for att aktivera (På) indikatorn for kolftermättnad.
Tryck på knapparna T2 och T3 i 3 sekunder for att avaktivera (AV) indikatorn for kolftermättnad.

NK36N5703B*, NK24N5703B*

Data bestamd i enlighet med forordning (EG) nr 1275/2008.

Bluetooth	Energiförbrukning i standby-läge (W): 1,90 W Tidsperiod für energisparfunktion (min.): 3 min
Frånläge	Energiförbrukning (W): 0,48 W Tidsperiod für energisparfunktion (min.): 3 min.

Maximal sändareffekt Bluetooth

OBSERVERA

Samsung Electronics förklarar hamed att apparaten av radioutrustningstyp overensstämmer med direktiv 2014/53 / EU. Den fullständige texten till EU-forsakran om overensstammelse finns på foljande internetadress: Den officiella Forsakran om overensstammelse kan hittas på http://www.samsung.com Gà till Support > Sök produitsupport, och ange modellnamnet.

Bluetooth

Frekvensområde: 2 402 MHz ~ 2 480 MHzSändareffekt (max): 5 dBm

Felsökning

Ett fel kan bero pa en minre information som du kan ratta till med hjalp av foljande instruktioner. Forsok inte gora nagra ytterligare reparationer om foljande instruktioner inte hjalper i varje enskilt fall.

WARNING

Reparationer av apparaten fär endast utföras av en kvalificerad servicetekniker. Felaktiga reparationer kan medfora stor risk for användaren. Var god kontakta din kundtjänstcentral om din apparat behöver repareras.

Problem	Möjlig orsak	Lösning
Vad skag jag góra om fläkten inte fungerar?	Såkringen i huset har lõsts ut.	Om säkringarna lõser ut flera gänger, var god kontakta en auktoriserad elektriker.
	Strömknappen aktiverades av misstag.	Apparaten ar ordentligt pâslagen.
	Kontrollpanelen är förenad av främande foremålller vätska.	Rengör kontrollpanelen.
Vad skag jag góra om Bluetooth-anslutningen inte fungerar?	Se användarhandboken für en kompatibel Samsung-spis.	Endast Samsung-kompatiblaspisar kan anslutas till fläkten viaBluetooth.
	Fläkten är kopplad till en annan apparat.	Aktivera Bluetooth-frånkoppling(Äterställ parning,T9 i 3 sek) och aktivera sedan på nytt Bluetooth-anslutningsprocessen.
	Bluetooth-anslutningen (parning) är inte stabil.	Koppla bort strömmen i mer än 30 sekunder. Starta sedan om apparaten. Aktivera sedanBluetooth-frånkopplingen. Aktiveradärefter Bluetooth-anslutningsprocessen på nytt.
