GEBRUIKSAANWIJZING NK36N5703BS SAMSUNG

Disconnect the power more than 30 seconds. Then restart the appliance. Then activate Bluetooth disconnection and then activate Bluetooth connection process again.

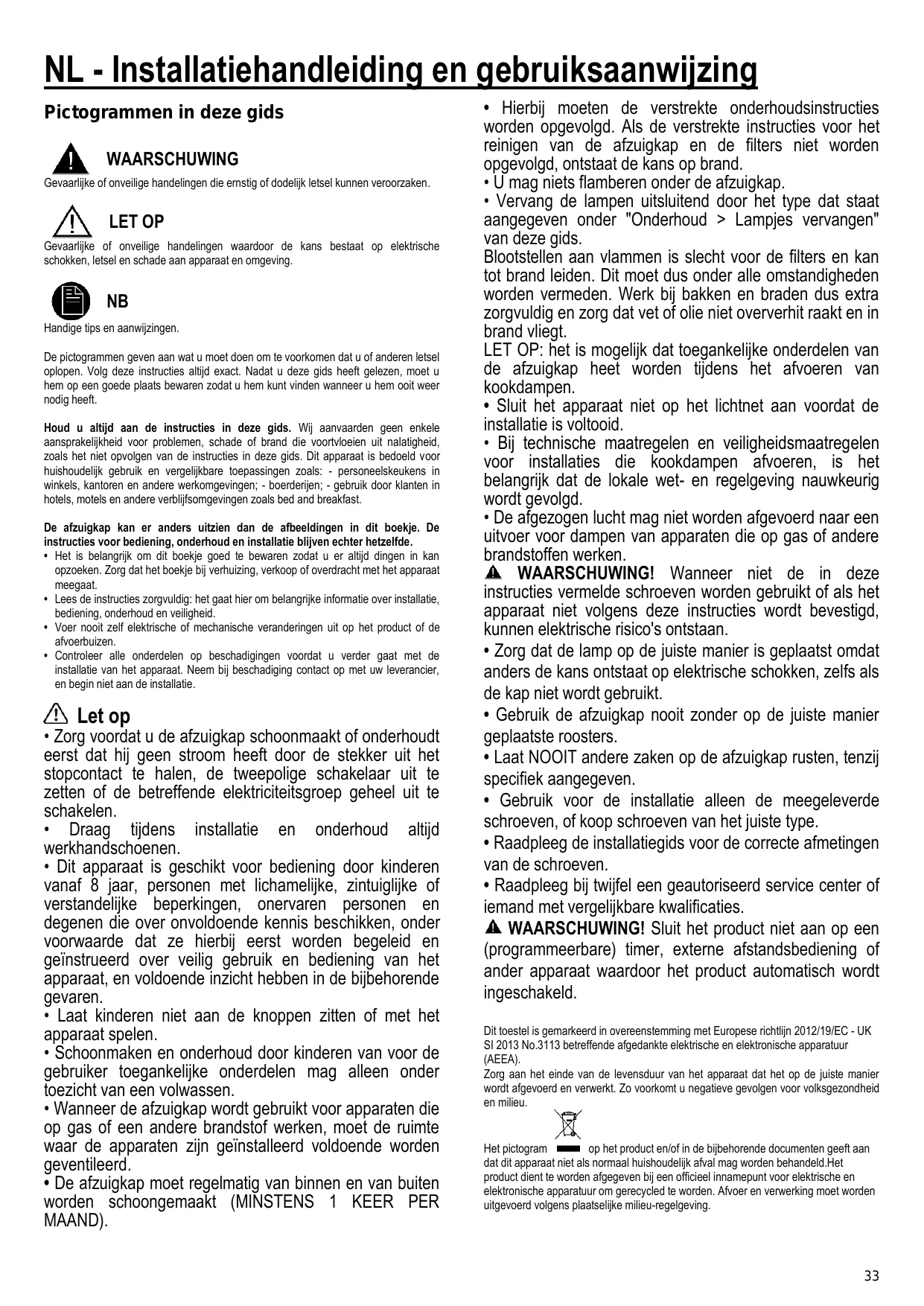

NL - Installatiehandleiding en gebruiksaanwijzing Pictogrammen in deze gids WAARSCHUWING Gevaarlijke of onveilige handelingen die ernstig of dodelijk letsel kunnen veroorzaken.

LET OP Gevaarlijke of onveilige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB Handige tips en aanwijzingen. De pictogrammen geven aan wat u moet doen om te voorkomen dat u of anderen letsel oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zodat u hem kunt vinden wanneer u hem ooit weer nodig heeft. Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast. De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven echter hetzelfde. • Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat. • Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid. • Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen. • Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen. • Draag tijdens installatie en onderhoud altijd werkhandschoenen. • Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren. • Laat kinderen niet aan de knoppen zitten of met het apparaat spelen. • Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassen. • Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd. • De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand. • U mag niets flamberen onder de afzuigkap. • Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen. • Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid. • Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig wordt gevolgd. • De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan. • Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt. • Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters. • Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven. • Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type. • Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven. • Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties. WAARSCHUWING! Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld. Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking. Toestel ontworpen, getest en gefabriceerd volgens: • Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik. Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd. Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis. Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie. Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid. • Houd de buis zo kort mogelijk. • Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°). • Vermijd grote variaties in de doorsnede van de afvoerbuis. Voor het gebruik van de afzuigkap in de afzuigmodus moet het koolstoffilter verwijderd worden.

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte. Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet. WAARSCHUWING! Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren. De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een nieuw exemplaar aanvragen bij de technische dienst. Montage

Voordat u met de installatie begint: • Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied. • Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de filtratie-vorm moet worden gebruikt. • Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig. Bewaren a.u.b. Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden. Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage. Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het zijn nietgeleverde onderdelen die aangekocht moeten worden.

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL! Gebruik voor alle onderhoudswerkzaamheden werkhandschoenen.

afb. 11-28 Vangt vetdeeltjes op uit de kookdampen. Het vetfilter moet iedere maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking. Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen filtratie-vorm) Installatie

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd fornuis. Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt. *gelieve voorafgaand aan de installatie de plaatselijke voorschriften te controleren.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer

afb. 27 Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden Montage Haak eerst het koolfilter aan de achterkant van de metalen lip van de afzuigkap, en zet het daarna vast met de twee knoppen aan de voorkant. Demontage Verwijder het koolfilter door de bevestigingsknoppen op de afzuigkap een kwartslag te draaien. Koolstoffilter kopen Het koolstoffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatie op de laatste pagina van deze handleiding.

Lampen en/of regelapparatuur vervangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie. Dankzij de LEDS bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90%. Neem voor vervanging contact op met de technische dienst.

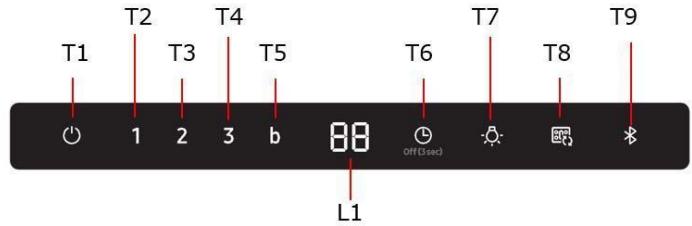

T1. ON/OFF Motor Druk op de toets T1 om de standaardsnelheid te activeren (Standaardsnelheid : Laag). Druk nogmaals om de kap in de stand-by te stellen.

Wanneer de afzuigkap en de kookplaat zijn verbonden en telkens wanneer de kookplaat wordt ingeschakeld, worden op de afzuigkap automatisch de verlichting en de Lage snelheid geactiveerd. Snelheid en verlichting worden automatisch uitgeschakeld wanneer de kookplaat gedeactiveerd wordt. De afzuigkap kan bediend worden met de hierboven beschreven app Smart Things. T8. Automatische connectiviteit ON/OFF 1. Druk op de toets Auto Connectivity om de functie te activeren. 2. De snelheid en de verlichting van de afzuigkap worden, zoals hierboven beschreven, in- en uitgeschakeld op basis van de status van de kookplaat. 3. Druk nogmaals op de toets om de functie te deactiveren. Pictogram Display

T2. Lage Snelheid Druk op de toets T2 om de lage snelheid te activeren. T3. Gemiddelde Snelheid Druk op de toets T3 om de gemiddelde snelheid te activeren. T4. Hoge Snelheid Druk op de toets T4 om de hoge snelheid te activeren. T5. Intensieve Snelheid (Boost) Druk op de toets T5 om de intensieve snelheid (Boost) gedurende 5 minuten te activeren. T6. ON/OFF Timer Druk op de toets Timer om de functioneringsduur te regelen. Druk gedurende 3 seconden op de toets Timer om de functie Timer uit te schakelen. T7. ON/OFF Druk op de toets Licht om de verlichting in te schakelen. Druk nogmaals om de lampen uit te schakelen. T7. ON/OFF GELUID Houd gedurende 3 seconden ingedrukt. Het geluid wordt gedeactiveerd (OFF). Houd gedurende 3 seconden ingedrukt. Het geluid wordt geactiveerd (OFF). Verbinding (koppeling) tussen afzuigkap en kookplaat De afzuigkap kan door middel van de Bluetooth-technologie verbonden (gekoppeld) worden met een compatibele Samsung kookplaat. Na de koppeling met een compatibele kookplaat zal de afzuigkap, telkens wanneer de kookplaat wordt ingeschakeld, automatisch geactiveerd worden bij Lage snelheid en automatisch gedeactiveerd worden wanneer de kookplaat wordt uitgeschakeld. Wanneer de afzuigkap met een compatibele kookplaat wordt gekoppeld, is het bovendien mogelijk om op een mobiel apparaat de app Smart Things te downloaden, installeren en gebruiken voor de volgende doeleinden: • Controle en instelling van de inschakeling van de afzuigkap en de verlichting, de werkingssnelheid, de geprogrammeerde uitschakeling van de afzuigkap (timer) en het "time-up alarm". Ga voor meer informatie met betrekking tot de “download” en het gebruik van de app Smart Things op uw mobiele apparaat en over de manier van controle van uw afzuigkap naar: • www.samsung.com. T9. Bluetooth-verbinding (Koppeling tussen afzuigkap en compatibele Samsung kookplaat) 1. Druk op de toets Bluetooth op de afzuigkap. Het lampje op de toets knippert en geeft de activering van het koppelingsproces aan. 2. Druk op de toets Bluetooth op de kookplaat. Het lampje op de toets blijft branden om het einde van het koppelingsproces aan te geven; op het display gaat het symbool "bt” branden. T9. Loskoppeling Bluetooth (Reset) 1. Houd gedurende 3 sec. de toets T9 op de afzuigkap ingedrukt. 2. Op het display verschijnt "bt rt" om de plaatsgevonden loskoppeling aan te geven. OPMERKING Raadpleeg voor een uitgebreide beschrijving van de koppelingsprocedure de handleiding voor gebruik van de compatibele Samsung kookplaat.

Afstandsbediening Auto door Smart Things Connectiviteit App

X X O O X O O O O Reset indicator verzadiging filter • Druk op de toets T1 tot het geluidssignaal wordt waargenomen. • De LED 1 (vetfilter) of de LED 2 (filter met actieve kool) knipperen niet meer. ON/OFF indicator verzadiging filter met actieve kool • Druk gedurende 3 seconden op de toetsen T2 en T3 om de indicator van de verzadiging van het filter met actieve kool te activeren (ON). • Druk gedurende 3 seconden op de toetsen T2 en T3 om de indicator van de verzadiging van het filter met actieve kool te deactiveren (OFF).

NK36N5703B*, NK24N5703B* Gegevens in overeenstemming met de Verordening (EG) nr. 1275/2008.

Stroomverbruik in stand-bymodus (W) : 1.90W. Duur voor het energiebeheer (min) : 3 min.

Stroomverbruik (W) : 0.48W Duur voor het energiebeheer (min) : 3min.

Max. zendvermogen Bluetooth OPMERKING Samsung Electronics verklaart hierbij dat de radioapparatuur voldoet aan de Richtlijn 2014/53/EU. De volledige tekst van de EG-conformiteitsverklaring is beschikbaar op de website: De officiële Conformiteitsverklaring is beschikbaar op http://www.samsung.com: ga naar Support > Zoek naar Productinformatie en voer de modelnaam in.

Frequentiebereik : 2402 MHz ~ 2480 MHz Zendvermogen (Max) : 5 dBm

Problemen oplossen Fouten kunnen ook veroorzaakt worden door kleine problemen die u zelf met behulp van de volgende informatie kunt oplossen. Wanneer het specifieke geval niet aan de hand van de volgende informatie kan worden opgelost, tracht dan niet zelf reparaties uit te voeren.

Automatische connectiviteit Door middel van de automatische connectiviteit kan de afzuigkap, na de koppeling van de twee apparaten, op gesynchroniseerde en snelle wijze functioneren met een compatibele Samsung kookplaat. Druk voor de activering van de functie op de toets Auto Connectivity. Druk nogmaals op de toets om de functie te deactiveren en de afzuigkap los te koppelen van de kookplaat.

WAARSCHUWING Reparaties van het apparaat mogen uitsluitend worden uitgevoerd door een gekwalificeerde technicus. Onjuist uitgevoerde reparaties zouden kunnen leiden tot grote risico’s voor de gebruiker. Moet uw apparaat gerepareerd worden, neem dan contact op met de klantenservice.

Wat moet ik doen als de afzuigkap niet functioneert?

Wat moet ik doen wanneer de Bluetoothverbinding niet functioneert.

De zekering in de behuizing van de bedrading is niet intact.

In geval de zekering meerdere malen ontkoppelt, neem dan contact op met een erkende elektricien.

De toets ON/OFF is per ongeluk ingedrukt.

Het apparaat is correct ingeschakeld.

Het bedieningspaneel wordt verstoord door vreemde voorwerpen of vloeistoffen.

Reinig het bedieningspaneel.

Raadpleeg de gebruikershandleiding voor een Samsungcompatibele kookplaat.

Alleen een Samsung-compatibele kookplaat kan via Bluetooth met de afzuigkap verbonden worden

De afzuigkap is verbonden met een ander apparaat.

Activeer de loskoppeling van de Bluetooth (Reset koppeling,T9 gedurende 3 sec) en activeer vervolgens opnieuw de Bluetoothverbindingsprocedure.

Niet-stabiele Bluetooth-verbinding (koppeling).

Schakel het apparaat langer dan 30 seconden uit. Schakel het apparaat vervolgens weer in. Activeer vervolgens de Bluetoothloskoppeling en voer dan de Bluetooth-verbindingsprocedure opnieuw uit.
