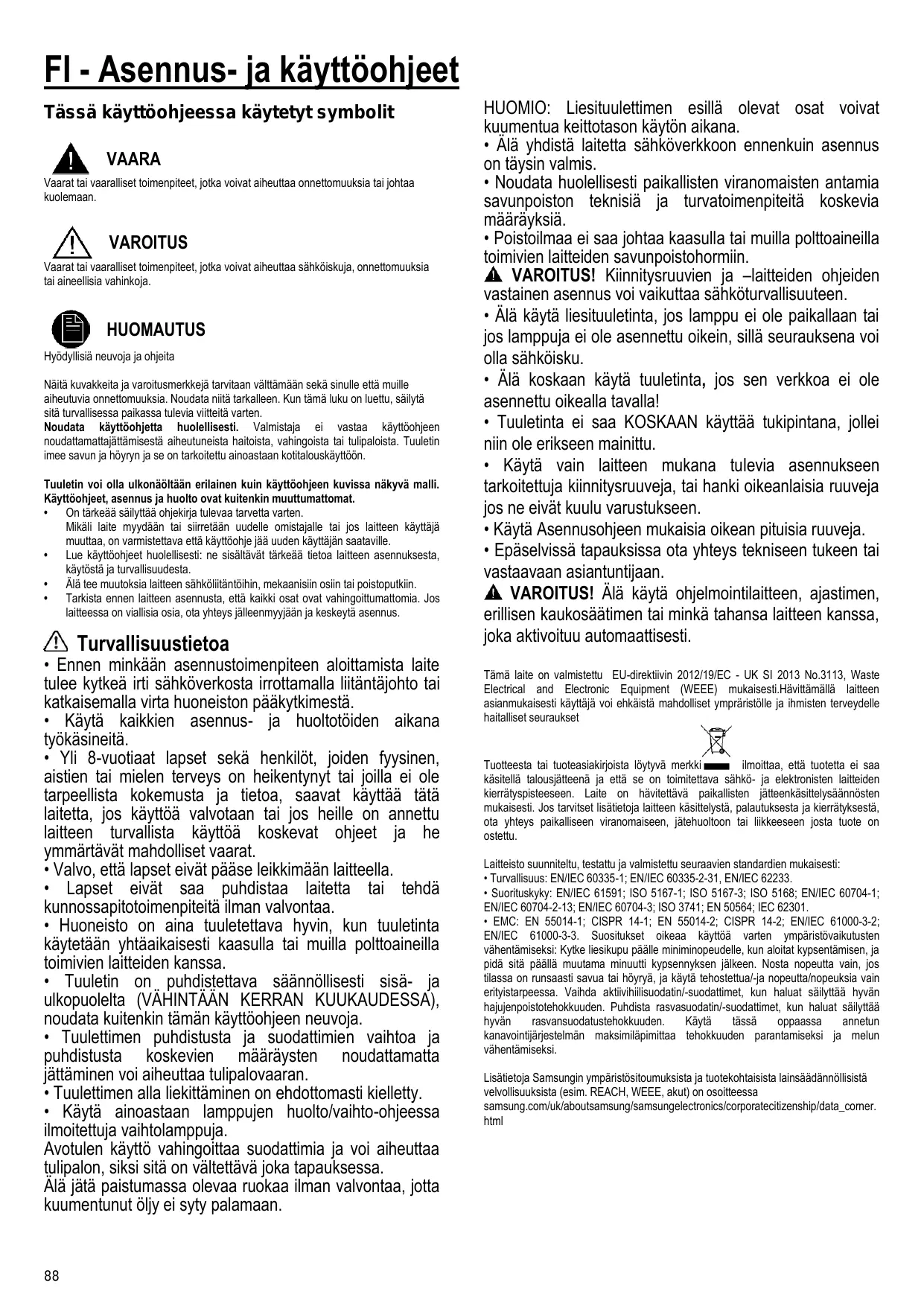

KÄYTTÖOHJE NK36M5070FS SAMSUNG

FI Asennus- ja käytöohjeet

Montaja blasmadan once:

Fl - Asennus- ja käyttoohjeet

Tässä käytöohjeessa käytetyt symbolit

VAARA

Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa onnettamuksia tai johtaa kuolemaan.

VAROITUS

Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa sahköiskuja, onnettuuksia tai aineellisia vahinkoja.

HUOMAUTUS

Hyödyllisä neuroja ja ohjeita

Näitä kuvakkeita ja varoitusmerkkejä tarvitaan välttämän sekä sinulle etta muille aiheutuvia onnettouuksia. Noudata niitta tarkalleen. Kun tamä luku on luettu, sailytä sita turvallisessa paikassa tulevia viitteitä varten.

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajattämisesä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höryn ja se on tarkoitetu ainoastaan kotitalouskäytöön.

Tuuletin voi olla ulkonaöltään erilainen kuin käyttohjoen kuivissa nakyvä malli. Käyttohjeet, asennu ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttä ohjekirja tulevaa tarvetta varten.
  Mikäla laite mydän tai siirretäan uudelle omistajalle tai jos laitteen käytäjä muuttaa, on varmistettava etä käytööhje jjuuden käytäjan saataville.
• Lue käytöhjeet huolellisesti: ne sisälätvät tärkeää tietaa laitteen asennuksesta, käytõstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sahkölitantöihin, mekaanisiin osin tai poistoputkin.
• Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattoma. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjän ja keskeytä asennus.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkasineita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tata laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärṭāvāt mahdolliset vaarat.
• Valvo, etta lapset eivat pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetaan yhtaaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava saaannollisesti sisä- jaulkopuolelta (VAHINTÄAN KERRAN KUUKKAUDESSA), noudata kuitenkin tämän kayttöohjeen neuvoja.
• Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.
  Avotulen käytö vahingoittaa suodattimia ja voi aiheuttta tulipalon, siksi sitä on välttëtëvã joka tapauksessa.
  Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

• Alä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteitä koskevia märäryksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
  VAROITUS! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käytää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Alä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistetu EU-direktiavin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittämällä laitteen asianmukaisesti käytäja voi ehkäista mahdolliset ympräristöl je ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista lodytvva merkki ilmoittaa, etta tuotetta ei saa käsitellā talousjatteenà ja etta se on toimitettava sähko- je elektronisten laitteiden kierratyspisteeseen. Laite on havitettä paikallisten jäteenkasittelysännösten mukaisesti. Jos tarviset lisatietoja laitteen käsittelysta, palautuksesta ja kierratyksestá, ota yhtes paikallseen viranomaiseen, jätehuoltoon tai likkeeseen josta tuote on ostetu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

Turballus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Suoritskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupäälle miniminopeudelle, kun aloitat kypsentamisen, ja pida sitä paälla mutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai hóryä, ja käytä tehistettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaidha aktivihiisuodatin/-suodattimet, kun haluat saïyttäa hyvän hajuenpoistehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat saïyttäa hyvän rasvansuodatustehokkuuden. Käytä tassä oppaassa annetun kanavointjarjestelman maksimilapimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Lisātietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäddannöllistä velvollisuksista (esim. REACH, WEEE, akut) on osoitteessa

samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_comer.html

Käytto

Tuuletin imee savun ja hóryn ji se on tarkoitettu ainoastaan kotitalouskäytöän.

Tuuletin on tarkoitetti käytetäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrätten.

Imurimalli

Höry poistuu ulos liitoslaippaa kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liītā liesituuletin poistoputkiin sekā seinān poistoaukkoihin, joiden halkaisija on yhtā suuri kuin ilman ulostuloaukossa (liitāntäliaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käytö aiheuttaa imutehon pienentymista ja meluisuuden huomattavan lisäyksen.

Kietädytaaàn siten kaikesta vastuusta kyseissessä tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90^ )
! Alā tee suuria muutoksia putkiston alueella.

Suodattava Malli

Suodatetusta ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetään tassā toimintamallissa, sihen on asennettava aktivihili lisasuudatinjärestelmä.

Asennus

• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan valinen minimietäisyys on oltava vähintään 50cm sahköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sahkoliitanta

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa typpikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitta tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta siihen pääsee käsiki myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiki myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussäntöjen mukaisesti.

HUOMIO! Tarkista aina, etta verkkokaapeli on asennetu oikealla tavalla ennen kuin yhdistat tuulettinen sahkoverkoon ja tarkistat etta se toimii oikein.

Tuulettimessa on erityinen sahköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

Tarkista etta hankittu laite mahttu sille varattuin paikkaan.
- Irrota aktivihilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käytää suodatinversiona.
Tarkista, etta tuulettimen sisallä ei ole (kuljetuksesta johtuen) pakkausmaterialia (esimerkiki ruuveja, takuupapereita tms sisaltäviä kirjekuoria). Jos sellaisia on, ota ne pois ja sälytä ne.

Tuulettimessa on useimpin seina- ja kattomalleihin sopivat kiinnytulpat. On kutenkin välttämätontä kutsua asiantuntija tarkistamaan materiaialien sopivuus seina- ja kattomallin. Seinan/katon on oltava riitttavan tukeva kestäkseen tuulettimen painon.

Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisavarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivat kuulu toimitukseen ja jotka on ostettava erikseen.

Huolto

Puhdistus

Puhdistusta varten käyt YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa.

ALAKAYTAPUHDISTUKSESSATYOKALUJA TAIVALINEITAI

Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ ALKOHOLIA!

Kaikkien hueltoon littyvien toimenpiteiden aikana suojaa kädet tyokäsinellä.

Rasvasuodatin

Kuva. 14-32

Se pidattä ruuanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhistettava kerran kuukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampottilla ja lyhyell pelusohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suDatustehoon millaän tavalla.

Rasvasudatin irrotetaan vetamalla jousikahvasta.

Hiilisuodatin (ainoastaan suudatinversiosa)

Kuva 31

Imee ruoanlaitosta aiheutuvat epamiellyttavt Hajut.

Hilisuodatin kyllästyy ajanjaksossa, jonka pitus riippuu keittotason kayttötaoista ja rasvasuodattimen puhistuksen säännöllisydda. Joka tapauksessa kasetti tulee vaitta joka neljäs kuukausi (tai kun suodattimien kyllästymista osoittava järestelma - mikä lømassa omistettavassa mallissa - osoittaa vaidhon tarpeellisuuden)

Sitä El voi pestä eikä kayttä udestaan

Asennus

Kiinnitta aktivihiisuodatin ensin takasostaaan tuulettimen metalliosaan ja sen jälkeen etupuolelta kahdella nupilla.

Purkaminen

Irrota aktivihiisuodatin kiertamalla 90^ nuppeja, joila se on kiinitety tuulettimeen.

Hiilisuodattimen hankkiminen

Hiilisuodatin voidaan hankkia huoltopalvelun verkkosivuila tai Samsung-

huoltokeskuksista. Viittaa tämän ohjekirjan vimeisellä sivulla annettuihin oheisiin.

Lamppujen ja/tai ohjauslaiteen vaihtaminen

Tuulettimessa on LED teknoologiaan perustuva valaistusjärestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaaparempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.

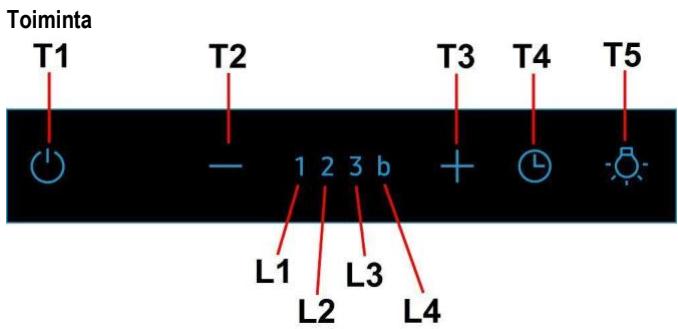

T1. Imumoottorin ON/OFF -nappain:

Kun liesituuletin on päälä missä tahansa nopeudessa, painamalla nappäintä T1 se sa mmu.

Kun liesituuletin on sommunut (OFF), painamalla nappäintä T1, se käynistyy nopeudelle 1.

T2. Nopeuden hidastus

Painamalla nappainta "T2" nopeus hidastuu nopeudelta 4 (Boost) nopeuteen 1.

T3. Nopeuden lisëys

Painamalla painiketta (liesituuletin tilassa ON), moottorin nopeutta lisatannopeudesta 1 nopeuteen Boost (ajastetu).

Nopeus 1 led-valo L1

Nopeus 2 led-valo L2

Nopeus 3 led-valo L3

Boost (ajastetti) led-valo L4 vilkuu

Huomautus: Nopeus 4 (ajastetu Boost) jää paälle 5 minuutiki, jonka jälkeen liesituuletin asettaa automaattisesti nopeuden 3

T4. Nopeuden ajastus

Nopeuden ajastus kytketaan pälle painamalla nappäintä T4. Kun ajastetu aika on kulunut umpeen, liesituuletin sammuu.

Ajastus jaetaan seuraavasti:

Nopeus 1 - 20 minuuttia (led-valo L1)

Nopeus 2 - 15 minuuttia (led-valo L2)

Nopeus 3 - 10 minuuttia (led-valo L3)

Boost - 5 minuuttia (led-valo L4 vilkkuu)

Ajastetun toiminnan aikana, painamalla nappainta T2, liesituuletin poistuu ajastestusa toimintatavasta ja hidastaa nopeutta.

Painamalla nappainta T3, liesituuletin poistuu ajastetusta toimintatavasta ja lisaa nopeutta.

Painamalla nappäintä T4, liesituuletin poistuu ajastutura toimntatavasta ja saïyttää nän asetun nopeuden.

T5. Valot ON/OFF

Suodattimien kyllastymisen merkinannon konfigurointi ja valonta:

Rasvasuodattimen kyllastymisen merkinanto

40 käytötunnin jälkeen, led-valo L1 vilkkuu

Kun kyseinen merkinanto ilmestyy, suorita rasvasuodattimen huolto.

Merkinannon nollaamiseksi, pidä painettuna nappäintä T1 3 sekunnin ajan. (liesituuletin tilassa ON).

Led-valo L1 lopettaa vilkumisen ja liesituuletin sammu (OFF).

Hilisuodattimen merkinanto

160 käytötninn jälkeen, led-valo L2 vilkkuu

Kun kyseinen merkinanto ilmestyy, suorita hiilisuodattimen huolto.

Merkinannon nollaamiseksi, pidä painettuna nappäintä T1 3 sekunnin ajan. (liesituuletin tilassa ON).

Led-valo L2 lopettaa vilkumisen ja liesituuletin sammu (OFF).

Jos merkinanto ilmestyy samanaikaisesti molemmille suodattimlle, led-valot L1 ja L2 vilkkuvat vuorotellen.

Nollaus tapahtuu suorittamalla 2 kertaa edellä kuvattu menetelma.

Ensimmäisellä kerralla nollataan hiilisuodattimen merkinanto, toisella kerralla rasvasuodattimen merkinanto.

Vakiotavassa hiilusuodattimen merkinanto ei ole päää.

Jos liesituuletinta käytetän suodattavassa versiossa, kytke pälle hiilisuodattimen merkinanto.

Hilisuodattimen merkinannon kytkeminen pälle:

Aseta liesituuletin kohtaan OFF ja pidä painettuna nappäimiä T2+T3 3 sekunnin ajan.
Kun nappäintä painetaan, Led-valo L1 vilkkuu 1 sekunnin ajan.

Led-valot L1 ja L2 vilkkuvat, kunnes änimerkki "PIIP" kuuluu, joka vahvistaa toiminnon kytkeytymisen. Liesituuletin palaa OFF-asentoon.

Hiilisuodattimen merkinannon kytkemenin pois päälä:

Aseta liesituuletin kohtaan OFF ja pidä painettuna nappäintä T2+T3 sekunnin ajan.

Kun nappainta painetaan, Led-valot L1+L2 vilkkuvat 1 sekunnin ajan.

Led-valo L1 vilkuu, kunnes änimerkki "PIIP" kuuluu, joka vahvistaa toiminnon kytkeytymisen pais pälä. Liesituuletin palaa OFF-asentoon.
