BRUKSANVISNING NK36M5070FS SAMSUNG

SV Monterings- och bruksanvisningar

Farer eller usikre handleringer, som kan före til elektrisk stød, personskade aller skade på ejendom.

BEMAERK:

Anbefalinger og andre nyttige oplysninger

Kullfilter (kun med resirkulering av luften)

Fig. 31

SV - Monterings- och bruksanvisningar

Symboler som används ienna manual

WARNING

Risker erler osakra metoder som kan leda till personskador aller dddfall.

OBSERVERA

Risker aller osakra metoder som kan leda till elektriska stotar, personskador aller skador på egendom.

ANMÄRKNING

Användbara råd och instruktioner

Dessa ikoner eller varningssymboler tjanr till att undvika olyckor sa vãl for er som for andra. Var god folj dem noggrant. Efter att du har latent detta kapitel, var god forvara denna manual pa en saker plats for mojiga framtida referenser.

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador eller bränder som uppSTAR pa apparaten på grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och ønga som bildas vid matlagning och ar endast amnad for privatBruk.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhäll och installation Förblir desamma.

• Det ar viktigt att spara denna manual sa att den Near som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse aller flytt skall manualen alltid folja med Produkten.
• Läs instruktionerna noga: dessa tilhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar på Produkten eller avledningskanalema.
• Kontrollera innan apparen installeras att inga componenter ar skadade. Kontakta i** 帽子 fall äterförsäljaren innan installationen utförs.

Gör alltid fläkten strömlös innan nàgon typ av underhällsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och unterhällsingrepp.
- Apparaten fär inte användas av barn från 8 ørs älder eller personer med reducerad rörelseformmaga aller mental kapacitet, eller personer som saknar erfarenhet och kännedorom om apparaten, sätillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.
- Barn fär inte lämnas utan uppsikt För att forhindra att de leker med apparaten.
- Rengörings- och unterhällsingrepp fär inte utföras av barn utan uppsikt.
- Lokalen skall vara ordentigt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drvs med gas och andra typar av brännle.
- Flåktkapan skå rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisningarna i instruktionerna für skötsel mäste emellertid följas.
- Om reglerna for rengöring av fläktkåpan sam't utbyte och rengöring av filtren inte observeras kan detta medfora brandrisk.
- Det är strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbook i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.
Öppna lågor skadar filtren och kan orsaka brand och skall

därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen an helt slutford.
  Vad betraffar de tekiska foreskrifter och sakerhetsatgarden som skull vidtas for avledning av utblasningsluften, skull de foreskrifter som utfardats av lokala myndigheter noga afterlevas.
• Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen från apparater vilka matas med gas eller andra typerväbransle.

VARNING! I det fall skruvar och fixeringsanordninger inte installeras enigt dessa instruktioner kan elektriska risker uppsta.

• Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.
  Fläkten fär aldrig användas utan att gallret ar korrekt monterat!
• Fläkten für ALDRIG användas som avställningsyta om interdetta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvama aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd,enligt foreskriftema i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

Använd

inter

en

separate

programmeringsenhet, timer, fjarrkontroll eller nagon annan anordning, som aktiveras automatiskt.

Denna produkt ar märkt,enligt EG-direktiv 2012/19/EC -UK SI 2013 No.3113 betraffende elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for.Var miljo och var halsa, som annars kan bli foljden omprodukten inte hanteras på ratt satt.

Symbolen – på Produkten, ell er i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushällsavfall. Den skal i stället lämnas in på en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrusting. Produktken maste kasseras enligt lokala miljöbestammelser for avfallshantering.

For mer information om hantering, atervinning och ateranvändning av denna produit, var god kontakta de lokala myndighetema, ortens sophanteringstjänst eller butiken dar produits inhandlades.

Apparat utformad, testad och tilverkad i enlight med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31. EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd För en korrekt användning for att minska miljöpavkeran: Satt PÅ flåkten på minsta farten nu dar börjar att laga mat och låt den vara på i nagra minutesfter att du ar färdig. Öka farten bara om det skulle uppstä mycket rök och ânga och använd ökad fart bara i extrema fall. Byt ut kolftilret(ed) vid behov for att bevara en god lukt och effektivitet. Rengör fertftilret vid behov for att bevara fertftilretts effektivitet. Använd den maxima diametern på ventilationssystemet som indikeras ienna manualen for att forbättra effektiviteten och minimera oljudet.

Besök följende sida om du vill veta mer om Samsungs miljoengagemang och om Produktspecifika lagenliga skydigheter (t.ex. REACH, WEEE, batterier):

Fläkten har tillverkats for utsugning av matos och Ånga som bildas vid matlagning och ar endast ämnad for privat bruk.

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Franluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsflänsen.

VARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skull ha samma diameter som anslutningsflansen.

VARNING!

I det fall fläkten är forsedd med kolfilter skall dessa tas ur.

Rören och utloppsoöppingarna i väggen med vilka fläkten skall anslutas bör ha sama diameter som luftutläppet (anslutningsflänsen).

I det fall man anvander rör och utloppsöppingar i vöggen med mindre diameter medfor detta en lagre ublasprestanda och en drastisk forhöning av bullernivån.

Vi avsager oss därfor allt ansvar gällandeenna typ av problem.

! Använd att sä kont rör som möjigt.
! Röret skall vara sá rakt som möjlig (högsta tillatna vindel på böjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i likalen igen. När flakten används med denna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

• Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

! Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på markplåten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till atttag som ar lättillgangliegt även after installationen och som uppfyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om attaget ar placerat på en svårtkomlig plats skall en godkänd tvåpolig strömbrytare installereras som garantar er fullkomlig frankoppling frän nätet i samband med överspänningsklass III, i enligitet med installationsbestämelserna.

VARNING! Kontrollera innan fläktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta)därfor vart teknska servicekontor om kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sādana ār medlevererade (se æven den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exemplar med skruvar, garantihandlingar etc.) har placerats inne i flakten (av transportskäl), avlagsna eventuellt och spar.

Fläkten är utrustad med fixeringspluggar som passar de festa typ er av vaggartak. Det är under alla handelser nödvändigt att rädfräga en kualificerad facman for att forvissa sig om att materialen är lampie der den aktuella typen av vagg/tak. Väggen/taket skall vara tillräcklig halffast for att bärapp fläktens vikt.

Obs: Komponenter som ar Märkta med symbolen (^*) ar särskilda tillbehör som endast levereras med vissa modeller aller extra tillbehör som sca inforskaffas separat.

Underhäll

Rengöring

Använd endast en trasa faktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrumentfor rengöringen!

Undvikprodukter som innehaller slipmedel. ANVAND INTE ALKOHOL!

Använd arbetshandskar für alla typar av unterhällsmoment.

Fettfilter

Fig. 14-32

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en, med ett milt rengöringsmedel, for hand alleriskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfárgas utan att detta på nagot satt paverkar filtres uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 31

Kolffret fangar upp obehaglia odorer som uppst i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettiflren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad (eller nar indikatom for filtres mattning - om sādan finns pa er modell - anger att detta ar nodvändigt).

Filtret kan INTE rengöras eller äteranvändas.

Montering

Haka Först fast det aktiva kolfiltret baktill på fläktens metallflik och)darefter framtil med de bada rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de bada rattarna med vilka det ar fixerat i fläkten 90^ .

Köp av kolfilter

Kolfiltret kan köpas på Kundtjänsts webblats eller på Samsungs servicecenter. Se informationen på den sista sidan ienna manual.

Byta ut lampor och/heller reglerdon

Fläkten ar utrustad med att belysningsystem som bygger på lysiodsteknologi. Lysiodema garanterar optimal belynsing, upptill 10 gänger langre livslängd jämfort med konventionella lampor och möjiggör en energibesparing på 90% .

Kontakta det teknika servicekontoret for byte av lysioderna.

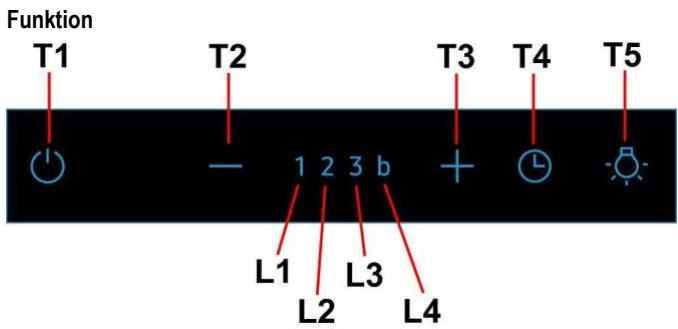

T1. Fränluftsmotor PÄ/AV:

Tryck på knapp T1 für att stänga av fläkten;när den ar,p,a oavsett hastigthet. När fläkten ar avstängd (AV),tryck på knapp T1 for att satta på fläkten pà hastigthet 1.

Tryck på knapp "T2" für att sänka hastigheten, från hastighet 4 (boost) till hastighet 1.

T3. Hastighetsökning

Tryck på knappen (flåkt i läge PÅ) for att öka motoms hastigth fran hastigth 1 till hastigth boost (tidsinställd).

Boost (tidsinställd) lysdiodlampa L4 blinkar

Obs: Hastiget 4 (tidsinställd boost) fungerar i 5 minutes,ärefter ställer fläkten automatiskt in hastiget 3.

T4. Tidsinstalling av hastigkeit

Tidsinställning av havistigheten gös genom atttrycka pa knappen T4.Nar tidsinställningen ar slut stangs flakten av.

Tidsinställingen ar upppdelad på foljande vis:

Hastighet 1 - 20 minuter (lysdiodlampa L1)

Hastighet 2 - 15 minute (lysdiodlampa L2)

Hastighet 3 - 10 minute (lysdiodlampa L3)

Boost - 5 minute (lysdiodlampa L4 blinkar)

Genom att trycka på knapp T2这部分 fonctionen tidinställning är på, stängs flaktens tidinställning av och hastigheten minskar.

Genom att trycka på knapp T3 stängs fläktens tidsinställning av och hastigheten ökar.

Genom att trycka på knapp T4 stängs fläktens tidinställning av och den inställda hastigheten behálls.

T5. LAMPOR PÅ/AV

Kontroll och konfigurering av signal for kolftermattnad:

Signalering fettfilter

After 40 timmars drift blinkar lysdiodlampan L1.

Närenna signalering visas maste unterhall av fettfilter utforas.

For att aterstalla signaleringen maste knappen T1 hallas intryckt i 3 sekunder (flakt i lage PÅ).

Lysdiodlampa L1 slutar att blinka och flakten stangs av (AV).

Signaling kolfilter

After 160 timmars drift blinkar lysiodlampan L2.

Närenna signalering visas maste underhall av kolfilter utforas.

For att aterstalla signaleringen maste knappen T1 hallas intryckt i 3 sekunder (flakt i lage PÅ).

Lysdiodlampa L2 slurat att blinka och fläkten stängs av (AV).

I de fallà bada filter signalerar samtidigt blinkar lysdiodlamporna L1 och L2 växelis.

Aterställning gös genom att utföra ovanstäende beskrivna procedur 2 gänger.

Första gängen äterstalls kolfitret, andra gängen äterstalls fettfittret.

I standardlägat ar signalen for kolfilter inte aktiv.

I de fall dà man anvander en filtreringsversion av fläkten sà ār det nödvändigt att aktivera signalen für kolfilter.

Ställ in fläkten i进展情况 AV och häll knapparma T2 + T3 intryckta i 3 sekunder.

Precis after att knappen tryckts in blinkar lysdiodlampan L1 i 1 sekund.

Lysdiolamporna L1 och L2 blinkar tills ett "PIP" bekräftar aktiveringen; fläkten ätergår till laget AV.

Ställ in fläkten i进展情况 AV och häll knapparma T2 + T3 intryckta i 3 sekunder.

Precis after att knapparna tryckts in blinkar lysiodlampoma L1+L2 i 1 sekund.

Lysdiollampan L1 blinkar tills ett "PIP" bekräftar avaktiveringen; fläkten Återgår till laget AV.
