MANUAL DE UTILIZADOR NK36M5070FS SAMSUNG

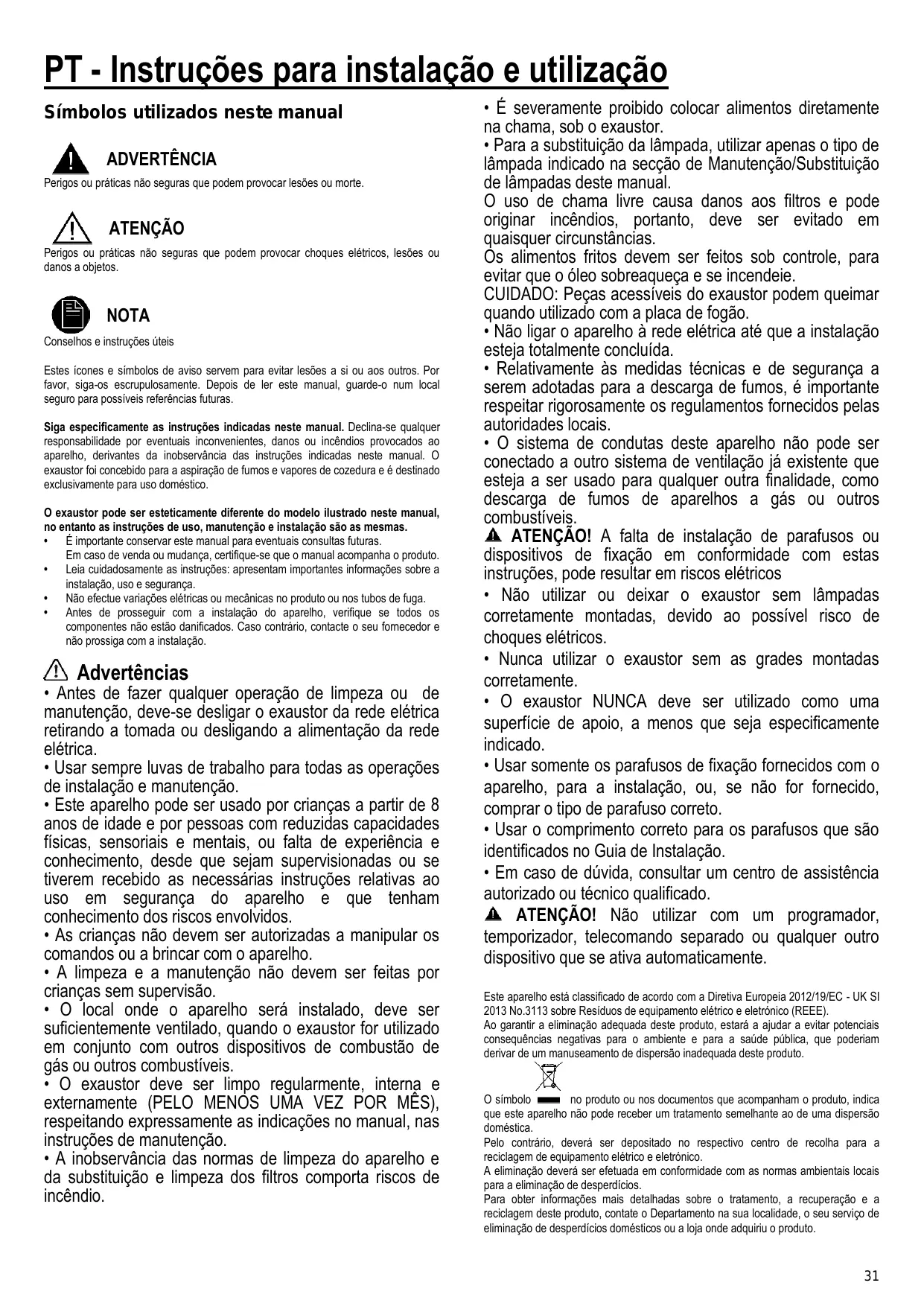

PT Instruções para instalação e'utilisation

PT - Instruções para instalação e'utilização

Símbolos realizados nestemanual

ADVERTÉNCIA

Perigos ou prácticas não seguras que podem provocar lesões ou morte.

ATENÇÃO

Perigos ou praticas não seguras que podem provocar choques electricos, lesões ou danos a objetivos.

NOTA

Conselhos e instruções úteis

Estes icones e sintolos de avis servem para evitar lesões a si ou os outros. Por favor, siga-os esrupulosamente. Depois de ler este manual, guarde-o num local seguro para possiveis referencia往后as.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuels inconvenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumes e vapores de cozedura e é destinado exclusivamente para uso dométrico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuels consultas futuras. Em caso de vendu ou mudança, certifique-se que omanual acompanha o produits.
• Leia cuidadosamente as instruções:apurçamimportantes informações sobre a instalação,uso e segurarca.
• Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retrindo a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conhecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurarva do aparelho e que tenham acontecimiento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparecido está instalado, deve ser suficientemente ventilado, quando o exaustor foragem em contaço com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez por MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizes aspas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser évitado em quaisquer circunstâncias.
Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.
CUIDADO: Peças acessveis do exaustor podem queimar quando utilizescdo a placacde fogao.
- Não ligar o aparecido à rede electrica às esqueça a instalação; estéja totalmente conclusão.
- Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
- O Sistema de conducções deste aparecido não pode ser connectado à outras sistemas de ventilação já existente que esteja a ser uso para qualquer窗外 finalidade, como descarga de fumos de apareiros a gás ou outros combustíveis.
ATENÇÂO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos
- Não utilizes ou deixa o exaustor sem lâmpadas correctamente montadas, devido ao possível risco de choquesétricos.
- Nunca utiliser o exaustor sem as grades montadas corretamente.
- O exaustor NUNCA deve ser utilizado como una superficie de apoio, a menos que seria specifically indicado.
- Usar semente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
- Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
- Em caso de duvida, consulitar um centro de assistência autorizada ou técnico qualificado.

ATENÇão! Não utilizes com um programador, temporizador, telecomando分开 o qualquer除外 dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipoamentoétrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potenciais consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que accompanying o produit, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.
Pelo contrario, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.
A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de deserdimentos domesticos ou a loja quando adquiriu o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;

EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em função por mais elescretos apso ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtró(s) a carvalo quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtró(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de半导u dascento neste manual para optimizar a eficiência e minimizar o ruido.

Para obter informações sobre os compromisesos ambientais da Samsung e sobre as exigências regulamentares espécicas de produits, por exemplo, o regulamento REACH, WEEE, baterias, visite:

O exaustor foi concebido para a aspiracao de fumos e vapores de cozedura e destinase exclusivamente para uso domestico.

O exaustor é fabricado para ser utilizes na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão evaciação para o exterior Os vapores são evacuados para o

exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAO!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuicao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possevel de curvas (angulo maximo da curva: 90^ ).
Evitar alteracoes drasticas da segao do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versus é necessário instalar umsystema de filtragem adicional à base de carvãoativado.

Instalacao

• A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exhaustor não deve ser inferior a 50cm no caso de fogões electrolycos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta指示ação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmo depuis da instalacao. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessivel, mesmo

depos da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconhecao completenessa da rede nas condições da categoria de sobretensao lI, de acordo com as regras de instalacao.

ATENÇA! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifscar o seu funciona, e verifscar se o cabo de rede está montado corretemente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao service de assistência Tecnica.

Montagem

Antes de起初 a instalacao:

• Verficar que o produits adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
• Tirar o/s filtros de carvão atrcido (*) se fornecidos (ver também o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafudos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um专业技术e qualificado para sua instalação.

A parede/teto delve ser suficientemente robusta para suportar o peso do exaustor.

Note: As peças sinalizadas com o símbolo "*") são acessórios.optionais fornecidos apenas em algumas modelos ou peças não fornecidas, que devem ser compradas.

Manutenade

Limpeza

Para todas as operações de manutenção,'utilizar luvas de trabalho.

Filtro antigordura

Fig. 14-32

Capta as particulas de gordura provenrientes da cozedura.
O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos.
O filtró poder lavadomanualmente ou naquina de lavarLoucaa baixas temperataserecomumciclo breve.
O filtró metalico para a gordura pode perdcer cor com as lavagens naquina da louça, mas as suas caracteristicas de filtracao não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 31

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvãoactivado se verifica après um uso mais ou menos prolongado emfunçãodo tipo decozinha e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessário substituiortcartocho no maximo cada 4 meSES (ou quando oSYSTEMa deindicatoradasaturação dosfiltros-seprevisto no Modelo que se possui-indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Coloque o gancho do filtrlo de carvão ativo, primo na parte de trás da linguela metalica do exaustor e(before na parte dienteira com osinous botões.

Desmontagem:

Remova o filtro de carvão ativo rodando 90^ os botões que o fixam ao exaustor.

Compra do filtro de carbono

O过滤o carbono só pode ser adquirido no website do Servico de Assistencia ou nos Centros de Assistance Samsung. Consultar as informacoes referidas na ultima pageaarethemaual.

Substituição das lampadas e/ou do dispositoivo de controlo

O exaustor é fornecido com umsystema de iluminação baseado na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma)duração de até 10 vezes maior que as lampadas tradicionais e economizam 90% de energiaétrica.

Para substituir,contactar o service de assistencia的技术ica.

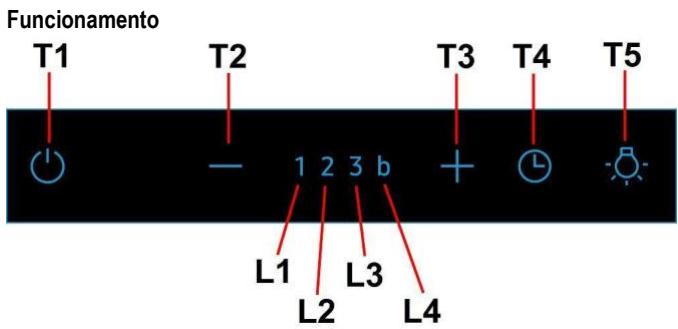

T1. ON/OFF Motor de aspiração:

Com o exaustor ligado a qualquer velocidade, pressionar o botão T1 e o exaustor desliga-se.

Com o exaustor desligado (OFF) pressionar a tecla T1 e o exaustor acende-se à velocidade 1.

T2. Diminuição da velocidade

Pressionar a tecla "T2" para se diminuir a velocidade, da velocidade 4 (Boost) à velocidade 1.

T3. Aumento da velocidade

Pressionando o botão (exaustor em estado ON), a velocidade do motor aumenta da velocidade 1 para a velocidade Boost (temporizada).

Velocidade 1 LED L1

Velocidade 2 LED L2

Velocidae 3 LED L3

Boost (temporizada) LED L4 intermitente

Nota: A Velocidade 4 (Boost temporizada) permanece em funciona por 5关键时刻,edayo disso o exaustor configura automaticamente a velocidade 3.

T4. Temporização da velocidade

A temporização das velocidades é acontecada pressionando a tecla T4. quando a temporização termina, o exaustor des Liga-se.

A temporização é dividida da segunte forma:

Velocidae 1 - 20 minutos (LED L1)

Velocidae 2 - 15 minutos (LED L2)

Velocidade 3 - 10 Minutes (LED L3)

Boost - 5 Minutes (LED L4 intermitente)

Durante o funciona temporizado, pressionando a tecla T2 o exaustor sai da funcção temporizada e diminui a velocidade.

Pressionando a tecla T3 o exaustor sai da funcao temporizada e aumenta a velocidade.

Pressionando a tecla T4 o exaustor sai da funcao temporizada mantendo a velocidade configurada.

T5. ON/OFF Luzes

Controlo e configuração do avis deaturação dos filtros:

Aviso de filtros gorduras

Apos 40 horas de funciona, o LED L1 fisca.

Quando surge este avis, executar a manutenção do FILTER de gorduras.

Para restaurar este aviso, manter pressionada a tecla T1 por 3". (exaustor em estado ON).

O LED L1 para de piscar e o exaustor desliga-se (OFF).

Aviso de filtro de carvão

Após 160 horas de funciona, o LED L2 fisca.

Quando surge este aviso, executar a manutenção do FILTER de carão.

Para restaurar este aviso, manter pressionada a tecla T1 por 3". (exaustor em estado ON).

O LED L2 para de piscar e o exaustor desiga-se (OFF).

Em caso de征求意见 simultaneo deodosfiltros,osLEDsL1eL2piscam alternadamente.

O reseté feito efetuando 2 vezes o procedimento acima descririto.

A primaira vez restaura o avis do filtro de carvão, e a segunda restaura o avis do filtró de gorduras.

Na modalidade padrão, o avis do FILTER de carvalho não está ativo.

Caso se utilizes o exaustor na versão filtrante, é necessário activar oviso de FILTER de carvão.

Ativação do征求意见 de filtros de carvão:

Colocar o exaustor em modo OFF e manter pressionada a tecla T2+T3 por 3 segundos.

Assim que for pressionada a tecla o LED L1 piscará por 1 segundo.

Os LEDs L1 e L2 piscam até à emissão de um “BEEP”, confirmando a ativação; o exhaustor regressa ao modo OFF.

Desativacao do aviso de FILTER de carvao:

Colocar o exaustor em modo OFF e manter pressionada a tecla T2+T3 por 3 segundos.

Assim que for pressionada a tecla o LED L1+L2 piscará por 1 segundo.

O LED L1 piscá até à emissão de um "BEEP", confirmando a ativação; o exaustor regressao ao modo OFF.
