GEBRUIKSAANWIJZING NK36M5070FS SAMSUNG

NL Installatiehandleiding en gebruiksaanwijzing

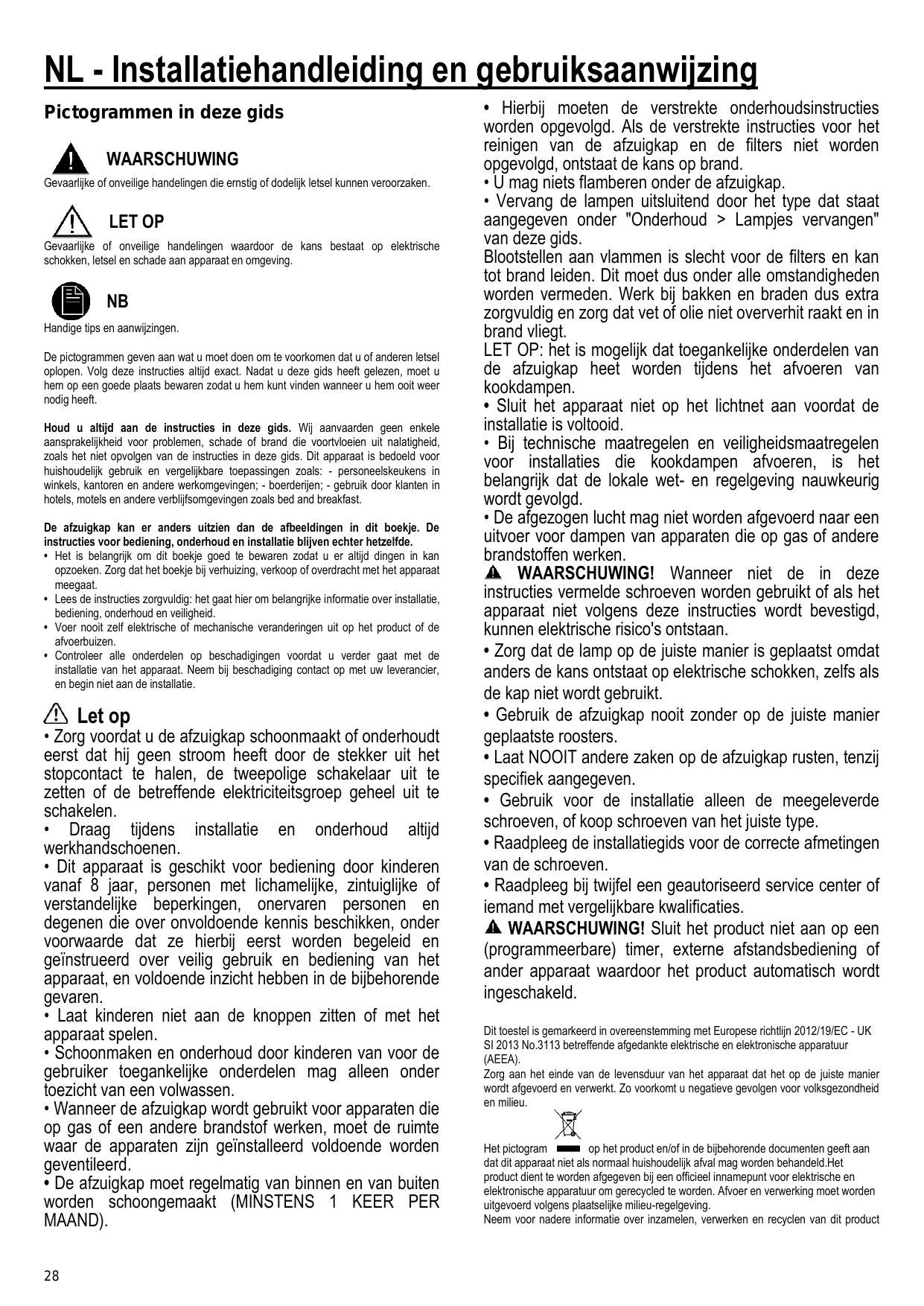

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveilige handelingen die ernstig of dodelijk letsel konnen veroorzaken.

LET OP

Gevaarlijke of onveilige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen.

De pictogrammen gehen aan wat u moet doeon om te voorkomen dat u of andereen letsel oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zodat u hem kunt vinden wanner u hem ooit weeer nodig heeft.

Houd u altd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzugkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentie blijven hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zdat u er altojd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of Mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

Let op

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom hebelt door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installmenten onderhoud.altijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knuppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij要去 de verstrika onderhoudsinstructies worden opgevolgd. Als de verstrika instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.

• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit要去 dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installations die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.

WAARSCHUWING! Wonneer nicht de in denen instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst odomdat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwert. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgeveven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product

contact op met de betreffende adefeling van de lokale overheid, of de adefeling van uw leverancier die verantwoordelijkheid draagt voor afvalwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiqkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies allen een hogere snelheid bij große hoeveelheden damp of rook en gebruik de hoge snehlend/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurjtes zo effectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafazetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficiente en minimale geluidsproductie.

Toepassingen

De afzuigkap is gemaakt voor het afzuiigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik.

Deze afzugkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzugkap.

LET OP!

De afoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afoerbuis要去 Dezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief kooffilter,要去 dit worden verwijderd. Sluit de afzuigkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluiftflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met eenkleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoerdelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich philoogkoppelingen (maximale hoek hiervan: 90^
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lustcht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken,要去 een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

Installatie

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm , in geval van een gas-of gemengd fornuis.

Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft,要去 deze in een stopcontact dat aan de niewste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentie Niet meer bereikbaar is,要去 gebruik worden gemaatk van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III)

geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING! Controleer erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkig te controeren.

De afzuigkap worden geleverd met een special netsnoor. Als dit snoer beschadigd is,要去 een新产品 exemplaar aanvragen bij de technische Dienst.

Montage

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven (), garantiebewijs ()) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te konnen bevestigen. Uiteraard moet de gekwalificeerde installmentomteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg zijn om het gewicht van de afzuigkap te konnen honden.

Geen tegels, voegspecie of siliconenkitaanbrengen gegen ofnder dit toestel. Alleen opbouwmontage.

Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het zich nietegeleverde onderdelen die aangekocht要去en worden.

Onderhoud

Reinigen

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Gebruik voor alle onderhoudswerkzaamheden werklandschoenen.

Vetfilter

afb. 14-32

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去ijdere maand worden gereinigd met een Niet-agressief reinigingsmadel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeftECHter geen invloed op de filterwerking. Trek aan de verende hendel om het vetfilter te verwijdenen.

Koolstoffilter (alleen filtratie-vorm)

afb. 31

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindtplaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarme de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) verrangen worden. Het kan NIET gewassen of opniewu gewruikt worden

Montage

Haak erst het kooffilter aan de achterkant van de metalen lip van de afzuigkap, en zet het daarna vast met de twee knappen aan de voorkant.

Demontage

Verwijder het kooffilter door de bevestigingsknappen op de afzuigkap een kwartslag te draaien.

Koolstoffilter kopen

Het koolstofffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatie op de LASTe pagina van deze handleding.

Lampen en/of regelapparatuur verwangen

De verlichting van de afzuiqkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiabesparing tot 90% .

Neem voor verranging contact op met de technische dienst.

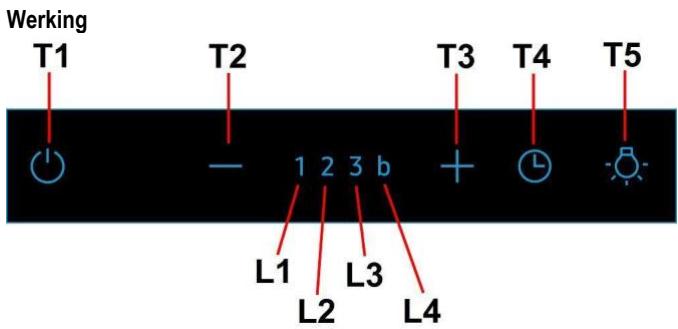

T1. ON/OFF Aanzuigmotor:

Druk, met de kap ingeschakeld op een willekeurige snelheid, op de toets T1: de kap wordenuitgeschakeld.

Druk, met de uitgeschakelde kap (OFF), op de toets T1: de kap worden met snelheid 1 ingeschakeld.

T2. Vermindingening snelheid

Door te drukken op de toets "T2" verkrijgt men de vermindering van de slelheid, van de slelheid 4 (Boost) tot de slelheid 1.

T3. Verhoging snelheid

Door te drukken op de toets (kap in status ON) worden de slelheid van de motor verhoogd, van de slelheid 1 tot de slelheid Boost (getimed).

Snelheid 1 led L1

Snelheid 2 led L2

Snelheid 3 led L3

Opmerking: De snugelid 4 (getimede Boost) blijft actief gedurende 5 minuten, waarna de kap automatisch de snugelid 3 instelt.

T4. Timing snelheden

De timing van de slenheden worden geactiveerd door te drukken op de toets T4, na het verstijken van de timing worden de kap uitgeschakeld.

De timing is als volgt onderverdeeld:

Snelheid 1 - 20 minutes (led L1)

Snelheid 2 - 15 minutes (led L2)

Snelheid 3 - 10 minutes (led L3)

Boost - 5 minuten (led L4 knippert)

Wanneerijdens de getimede werkig gedrukt worden op de toets T2 zal de kap de getimede modus verlaten en de snugheid verminderen.

Wanner gebrukt worden op de toets T3 za de kap de getimede modus verlaten en de slelheid verhogen.

Wanner gebrukt worden op de toets T4 za de kap de getimede modus verlaten en de ingestelde snelheid handhaven.

T5. ON/OFF Verlichting

Controle en configuratie signalering van de verzadiging van de filters:

Signalering vetfilter

Na 40 bedrijsuren zal de led L1 knipperen.

Wanneer deze signalering verschijnt,要去 het onderhoud van het vetfilter wordenuitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3'' ingedrukt. (kap in status ON).

De led L1 stopt met knipperen en de kap wordt uitgeschakeld (OFF).

Signalering koolstoffilter

Na 160 bedrifsuren zal de led L2 knipperen.

Wanneer deze signalering verschijnt, moet het onderhoud van het koolstofffilter wordenuitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3" ingedrukt. (kap in status ON).

De led L2 stopt met knipperen en de kap wordt uitgeschakeld (OFF).

Wanner beide filters geleiktijdig gesignaleerd worden, zullen de leds L1 en L2 afwisseled knipperen.

Voor de reset要去 de hierboven beschreiben procedure 2 staat worden uitgevoerd. De eerste koer wordt de signalering van het koolstofffilter geset, de tweede koer de signalering van het vetfilter.

In de standardmodus is de signalering van het koolstofffilter Niet actief.

Indien men de kap in de filtermodus geleukt,要去 de signalering van het koolstofffilter geactiveerd worden.

Activering signaling koolstoffilter:

Plaats de kap of OFF en houd de toetsen T2+T3 gedurende 3" ingedrukt.

Na het indrukken van de toets za de led L1 gedurende 1" knipperen.

De leds L1 en L2 knipperen tot het klinken van een "BEEP" die deplaatsgevonden activering bevestigt; de kap gaatertougaar OFF.

Deactivering signalering koolstoffilter:

Plaats de kap of OFF en houd de toetsen T2+T3 gedurende 3" ingedrukt.

Na het indrukken van de toets zullen de leds L1+L2 gedurende 1" knipperen.

De led L1 knippert tot het klinken van een "BEEP" die deplaatsgevonden deactivering bevestigt; de kap gaat terug maar OFF.
