Produkttype	Køkkenemhætte
Mærke	Samsung
Model	NK36M5070FS
Brug	Aftræk (udvendig udblæsning) eller filtrering (recirkulation med kulfilter)
Strømforsyning	220-240 V, 50/60 Hz
Antal hastigheder	4 (inklusive Boost med 5 minutters timer)
Belysning	LED, lang levetid, energibesparelse på op til 90%
Fedtfilter	Metal, kan vaskes i opvaskemaskine eller i hånden, månedlig rengøring
Aktivt kulfilter	Udskiftning hver 4. måned (kun i recirkulationsversion)
Mætningsindikator	Blinkende LED for fedtfilter (40 timer) og kulfilter (160 timer)
Timer	Indstillelig: 20 min (hastighed 1), 15 min (hastighed 2), 10 min (hastighed 3), 5 min (Boost)
Minimum sikkerhedsafstand (elektrisk kogesektion)	50 cm
Minimum sikkerhedsafstand (gas eller kombineret kogesektion)	65 cm
Installationstype	Vægmonteret eller under skab, kræver aftrækskanal (aftræk) eller kulfilter (recirkulation)
Generel vedligeholdelse	Udvendig rengøring med fugtig klud og neutralt rengøringsmiddel, ingen slibemidler eller alkohol
Udskiftning af pærer	Integrerede LED'er, kontakt teknisk service
Materiale	Rustfrit stål (estimeret ud fra kategori)
Vægt	Cirka 15 kg (estimeret for standard emhætte)
Mål (BxDxH)	900 x 500 x 150 mm (estimeret for 90 cm emhætte)
Certificeringer	CE, WEEE, overensstemmelse med EN/IEC standarder

Ofte stillede spørgsmål - NK36M5070FS SAMSUNG

Hvordan rengør jeg fedtfilteret på Samsung NK36M5070FS emhætten?

Metal-fedtfilteret skal rengøres en gang om måneden. Det kan vaskes i hånden med et mildt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur og hurtigt program. For at afmontere det, træk i fjederudløserhåndtaget. Bemærk: Vask i opvaskemaskine kan forårsage misfarvning, men påvirker ikke filterets effektivitet.

Hvornår skal jeg udskifte kulfilteret på min Samsung NK36M5070FS emhætte?

Det aktive kulfilter skal udskiftes senest hver 4. måned, eller når mætningsindikatoren (blinkende LED L2) tænder. Dette filter kan ikke rengøres eller regenereres. Det monteres ved først at hænge det på bagsiden af metaltappen, derefter fastgøres de to knapper foran.

Hvordan bruger jeg timeren på Samsung NK36M5070FS emhætten?

For at aktivere timeren, tryk på T4-knappen. Varigheden afhænger af den valgte hastighed: 20 minutter ved hastighed 1, 15 minutter ved hastighed 2, 10 minutter ved hastighed 3 og 5 minutter ved Boost. Efter denne tid slukker emhætten automatisk. Du kan forlade timertilstanden ved at trykke på T2 (reducerer hastigheden) eller T3 (øger).

Hvad gør jeg, hvis LED L1 blinker på min Samsung NK36M5070FS emhætte?

Blinkende LED L1 angiver, at fedtfilteret skal rengøres (efter 40 timers drift). For at nulstille indikatoren, hold T1-knappen nede i 3 sekunder, mens emhætten er tændt. LED'en holder op med at blinke, og emhætten slukker.

Hvordan aktiverer jeg mætningsindikatoren for kulfilteret på Samsung NK36M5070FS emhætten?

For at aktivere indikatoren for kulfilteret (hvis du bruger emhætten i recirkulationsversion), sluk emhætten (OFF) og hold T2+T3-knapperne nede i 3 sekunder. LED L1 og L2 blinker, og en bip bekræfter aktiveringen. Fremgangsmåden er tilsvarende for deaktivering.

Hvad er sikkerhedsafstanden mellem emhætten og kogesektionen?

Mindsteafstanden mellem den laveste del af emhætten og kogepladen er 50 cm for elektriske kogesektioner og 65 cm for gas- eller kombinerede kogesektioner. Hvis din kogesektions instruktioner angiver en større afstand, skal du følge denne.

Kan jeg bruge Samsung NK36M5070FS emhætten uden udvendig udblæsning?

Ja, emhætten kan fungere i filterversion (recirkulation). For at gøre dette skal du installere et aktivt kulfilter (medfølger ikke) og aktivere den tilsvarende mætningsindikator. Luften bliver derefter affedtet og lugtfjernet, inden den sendes tilbage i rummet.

Hvordan udskifter jeg LED-belysningen på Samsung NK36M5070FS emhætten?

Emhætten er udstyret med integreret LED-belysning. Ved fejl skal udskiftning udføres af en kvalificeret tekniker fra Samsungs tekniske support. Forsøg ikke selv at udskifte LED'erne.

Hvad betyder vekslende blink af LED L1 og L2 på emhætten?

Vekslende blink af LED L1 og L2 angiver, at begge filtre (fedtfilter og kulfilter) skal vedligeholdes samtidigt. For at nulstille, gentag nulstillingsproceduren to gange: hold T1 nede i 3 sekunder første gang for kulfilteret, derefter anden gang for fedtfilteret.

Hvordan slukker jeg helt for Samsung NK36M5070FS emhætten?

For at slukke emhætten, tryk på T1-knappen (motor ON/OFF). Hvis emhætten er i drift, stopper den. Hvis den allerede er slukket, starter tryk på T1 den i hastighed 1. For fuldstændig strømafbrydelse skal du trække stikket ud eller slukke for den dedikerede afbryder.

BRUGSANVISNING NK36M5070FS SAMSUNG

DA Bruger- og monteringsvejledning

DA - Bruger- og monteringsvejledning

Symboler anecd t i denote vejledning

ADVARSEL

Farerllerusikrehandlinger,somkanforetilperskadeelldod.

PAS PÅ

Disse ikoner og adverselssymboler bruges til at forebygge skader bade for dig selv og andre. Folg dem venligst noje. Efter at have læst dette kapitel skal det opbevares på et sikkert sted for mulig henvisning i fremtiden.

Overhold venligst alle instruktioner i/DDne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forarsaget af apparatet, men afledt af manglende overholdelse af instruktioneme i/DDne vejledning. Emhætten er beregnet til udsgnig af røg og damp fra madlavning, og mA kun benyttles til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på teginerne i\ denne vejledning. Vejledningen til brug, vedligeholdelse og installerering er dog\ uændret.

Det er vigtigt at opbevare donne vegledning, sā man fār mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sorge for, at vegledningen følger emhaeten.
- Læs instruktionerne omhyggeligt: der findes vigtige oplysninger ominstallering, brug og sikkerhed.
- Der pågressive elektriske erder mekaniskeændringer på emhætten eller på udslipsrøne.
- Undersøg at ingenkomponenter er beskadiget, for apparatet installeres. Kontakt forhandleren og undlad at fortsette med installeringen, hvis der pavis beskadigelser.

Advarsler

• Før deres foretages nogen form for indgrep i forbindelse med rengrering og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgrebi forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Børn over 8 År og personer med nedsatte fysiske, sensoriske eller mentale evner ullen den nødvendige erfaring og viden må ikke bruge apparatet, hvis de er under tilsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstæt farene, som brugen af apparatet indebærer.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
• Rengöring og vedligeholdelsemökke udføres af børn uten opsyn.
• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet , der drives af gas eller andre brandstoffer.
• Emhætten skal rengøres med hyppige mellemrum, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).
• Overhold under alle omstændigheder anvisningerne i vedligeholdsesvejledningen.

Manglende overholdelse af emhættens
rengøringsforskrifter og af滤renes udskiftning og
rengøring medforer fare for brand. Det er strengt forbudt

at tilberede mad under aben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den typelyspærere, der er angivet i afsnittet omvedligeholdelse/udskiftning af pærere i dette manual.
  Brug af aben ild er skadeligt for filtre og kan medfrole en brand, og det skal derfor for enhver pris undgås.
  Friturestegning skal udfores under overvågning for at undgå, at olien overophedes og antændes.
  PAS PÁ! Nár kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.
• Apparatet må ikke tilsluttes stromforsyningen, for installationen er halt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsrögler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.
• Den udsugede luft mä ikke tilfores en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
  ADVARSEL! Hvis der/DDke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opsta risiko for elektriske problemer.
• Du pågressive bruge eller afterlade emhætten ut den korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhaeten Eden en korrekt monteret rist!
• Emhættens overflade på ALDRIG anvendes som afsætningsplade, medindre dette er udtrykkelegt angivet.
• Brug kun de medfølgende fastspændingsskruer til produit i forbindelse med installationen eller - safremt de/DDke medfølger - skal du indkobe den korrekte type skruer.
• Brug skruer af korrekt længde, som anfør i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter aller en kvalificeret tekniker.

ADVARSEL! Brug unterstützen med en programmeringsenhed, timer, seperat fjernbetjening aller andre encheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europaeiske Direktiv 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for messengers sundhed og for miljøet, his kasseret elektrisk og elektronisk udstyr ikke handfteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende overkrydsede

skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffesammen med usorteret husholdningsaffald, men indsamles sørskilt.

AlleCOMMUNER har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr,. gratisin afleveres af borgerne pa genbrugsstationer og andre indsamlingssteder ell bliver affentet direkte fra husholdningeme. Naermere information kan fas hos communens tekniske forvalting.

Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljobelastning: Indstil ON på emhaettens laveste hastighed, nr du begynder at lave mad og sluk den forst et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfædle, hvor det er不同程度. Udskift kulffilteret/kulfiltrene, nr det er不同程度 for at bibeholde udsugningseffektiviteten.

Rens fedtfilteret/fedtfiltrene, narr det er nødvendigt for at bibeholde filtreffektivitet. Anvend det største kabelsystemdiameter til optimizing af effektivitet og til minimering af stojen.

Du kan &, fende informationer om Samsungs miljaforplichtelser og produktspecifikke lovgivningsmaassige foropligtelser, som f.eks. REACH, WEEE, batterier, pa: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_comer.html

Brug

Emhætten er beregnet til udsugning af røg og damp fra madlavning, og på kun benyttes til almindelig husholdning.

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning aller i den filtrerende udgave med intern recirculation.

Udsugningsudgave

Dampen ledes udenfor vha. et affraeksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftraksrørs diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulfibre, skal disse filtr fjernes.

Tilsut emhaeten til aftraeksrør og aftraekshullet i vaeggen, som skal have en diameter, der passer til luftudugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydelig.

Producenten fraegger sig ethvert ansvar i forbindelse hermed.

! Benyt et r, der er sa kort som muligt.
! Benyt et rør, der har sa fá kurver som muligt (max. vinkel pa kurven: 90^ ).
Undgadrastiske aendringerir roets tversnit.

Filtrerende udgave

Den indsugede Luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benyte emhætten i/DDne udgave skal der monteres et supplerende filtringssystem baseret på aktiv kul.

Installering

• Minimumsafstanden mellem kogegjets stotteoverflade på komfuret og den nederste del af emhættenmökke under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vegledning angiver en større afstand, skal dette overholds.

Elektrisk tilslutnng

Netspændingen skal svare til spændingen vist på typeskitet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal ogsåvine let tilgængelig after installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikkefindes i et område, der også er let tilgængeligt after installeringen, skal der moneres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori lll, og i overensstemmelse med reglere for elektriske installationer.

OBS! Undersøg altid, at netkablet er blevet monteret rigtigt, for emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt Funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvisijke ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Førinstalling:

• Undersøg at det købte produit har passende dimensionaler til det valgte installeringssted.
  Fjern det/de aktive kulfilter/kulfiltre, his de leveres med emhaeten (laes ogsa det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, his man onsker at anvende emhaeten i den filtrerende udgave.
  Sorg for, at der icke (af transporthensyn) er tilbehör intemt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhaeten er udstyret med fastgørings-murplugs, der passer til de feste vægglofter. Det er dog nodvendigt at radspørge sig med en kvaliferet tekniker for at sikre, at materialeme er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal vaere tilstrækkelig robust til at bare emhaettens vægt.

Bemark: Delene mærket med symbolet "(*)" er valgrit ekstraudstyr til nogle modeller, som skal købes saerskilt.

Vedligeholdelse

Rengoring

Ved rengöring mä der UDELUKKENDE anwendes en klud fugtet med neutrale, milde rengöringsmidler i flydende form. ANVEND IKKE VÄRKTØJ ELLER ANDET UDSTYR TIL RENGÖRING.

Undgà brug af produiter indeholdende slibemidler BENYT ALDRIG SPRIT!

Anvend arbejdshandsker til alle vedligeholdelsesindgreb.

Fedfilter

Fig. 14-32

Tilbageholder de fedtparticler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om maneden med milde rengøringsmidler; filteret kan oqsa vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere ferttfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 31

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes after længere tids brug aft erter typen af komfuret og hyppigheden for rengöring af fedtfilteret. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde maned (eller nár indikatoren for mætning af filteret angiver det, hvis en sādān indicator vindes på modellen).

Kulfilteret kan IKKE vaskes eller genanvendes.

Montering

Fastgor frst filteret med aktivt kul til emhaettens metalflap bagp, og derefter foran vha. de to runde händtag.

Afmontering

Fjern filteret med aktivt kul ved at dreje de runde handtag, der fastgør til emhaeten, i et omfang på 90^ .

Kob af kulfilter

Kulfilteret kan kubes pa supportservice hjemmesiden aller ved Samsung servicecentre. Der henvises til oplysningerne pa den sidste side i denen vejledning.

Udskifting af lamper og/ eller kontroludstyr

Emhaeten er udstyret med et belysningsystem baseret på lysdiode-teknologi. Lysdiode me sikrer optimal belysning, holdbarhed op til 10 gange længere end almondelige pær, og de giver mulighed for at spare 90% elektricitet.

Ved udskiftnig bedes man kontakte den tekniske servicetjeneste.

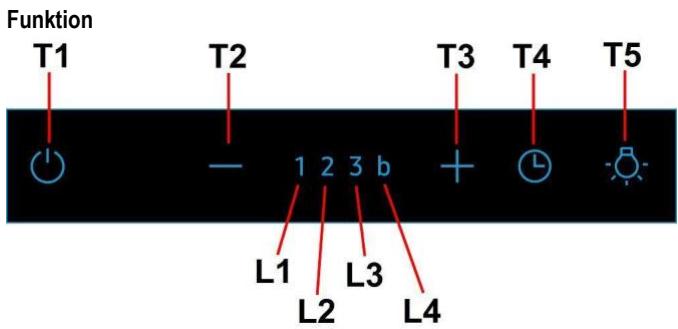

T1. Udsugningsmotor ON/OFF:

En taendt emhaete slukkes ved enhver hastighed ved at trykpe t1.

En slukket emhætte (OFF) tændes ved at trykke på tasten T1. Emhaetter tænder på hastighed 1.

T2. Sænk hastighed

Ved at trykke på tasten "T2" sænkes hastigheden fra hastighedsniveau 4 (Boost) til hastighed 1.

T3. g hastighed

Ved at trykke på knappen (emhæten er i ON-tilstand) øges motorens hastighed fra hastighed 1 til Boost hastighed (tidsindstillet).

Hastighed 1 lysdiode L1

Hastighed 2 lysdiode L2

Hastighed 3 lysidiode L3

Boost (tidsindstillet) lysdiode L4 blinker

Note: Hastighed 4 (Boost tidsindstillet) forbliver aktiv i 5 minutter, hvorefter emhaeten automatisk indsteller hastighed 3

T4. Tidsindstilling af hastighed

Man aktiverer tidsindstilling af hastighed ved at trykke på tast T4. Når den indstillede tid udlober slukker emhæten.

Tidsindstillingen er underindelt på falgende@made:

Hastighed 1 - 20 minutter (lysi Diode L1)

Hastighed 2 - 15 minute (lysiode L2)

Hastighed 3 - 10 minutter (lysdiode L3)

Boost - 5 minutter (lysdiode L4 blinker)

Hvis mna trykker på knappen T2 under tidsindstillet drift gär emhætten ud af tidsindstillet modalitet og saken hastigheden.

Hvis man trykker på knappen T3 gär emhætten ud af tidsindstillet modalitet og øger hastigheden.

Hvis man trykker på knappen T4 går emhætten ud af tidsindstillet modalitet og opretholder den indstillede hastighed.

T5. ON/OFF lys

Kontrol og konfiguration af kontrollampe for mætte de filtr:

Fedtfilter kontrollampe

After 40 driftstimer blinker lysdiode L1

Udfor vedigholdelse af fedtfilteret, nar kontrollampen blinker.

Hold tasten T1 trykket i 3" for at nulstille kontrollampen. (Emhætte i ON tilstand)

Udfør vedigholdelse af kulfilteret, narrkontrollampen blinker.

Hold tasten T1 trykket i 3" for at nulstille kontrollampen. (Emhætte i ON tilstand)

I tilfæle af, at begge filtres kontrollamper aktiveres på samme tid, blinker lysdioderne L1 og L2 skiftevis.

Nulstillingen udfores ved at gentage processen beskrevet ovenfor 2 gange.

Den Forste gang nulstiles kulffilterets kontrollampe, den anden gang nulstiles fedtfilterets kontrollampe.

I standardtilstand er kulfilterets kontrollampe ikke aktiveret.

Hvis emhaeten anvendesi filterversionen skal man aktivere kulffilterets kontrollampe.

Aktivering af kulfilterets kontrollampe :

Indstil emhaetten pa OFF og "hold knapperne T2+T3 trykkede i 3".

Sà snart man trykker på knappen blinker lysdiode L1 i 1".

Lysdiode M1 og L2 blinker indtil der hores et "BIP", som bekrafter at aktiveringen er gennemfør; emhaeten gär igen på OFF.

Deaktivering af kulfilterets kontrollampe :

Indstil emhaeten pa OFF og "hold knapperne T2+T3 trykkede i 3".

Sà snart man trykker på knappen blinker lysdioderne L1+L2 i 1".

Lysdiode L1 blinker indtil der hores et "BIP", som bekrafter at deaktiveringen er gennemfør; emhaeten gárigen på OFF.

VÆR ÖPPMERKSOM: Hettens tilgengelige deler kan blivarme nár koketoppen er i drift.
