KÄYTTÖOHJE LINKSTATION PRO BUFFALO

Pakkauksen sisältö: LinkStation Ethernet-kaapeli Virtajohto LinkNavigator-asennuslevy Pika-asennusopas Takuukortti

Pika-asennusopas LinkStation Pro

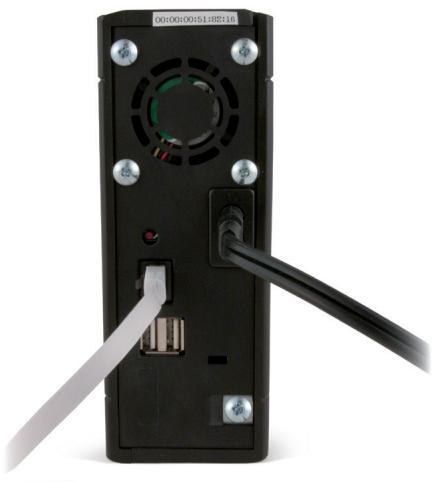

Vaihe 1: Kaapelien kytkentä Kytke LinkStationin virtajohto ja Ethernet-kaapeli LinkStation-yksikön takaosaan.

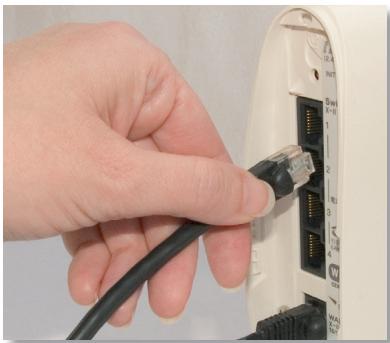

Kytke virtapistoke ylijännitesuojaan tai pistorasiaan. Kytke Ethernet-kaapelin toinen pää paikallisen verkon keskittimeen, kytkimeen tai reitittimeen.

Vaihe 2:Tarkista yhteys

Kytke virta LinkStation-yksikköön etupaneelin virtapainikkeella.

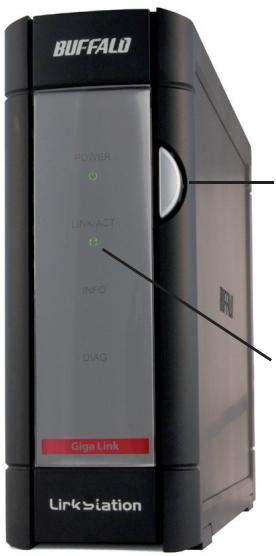

Tarkista, palaako LinkStationin etupuolella oleva LINK/ACT-merkkivalo. Jos valo palaa, LinkStation on muodostanut yhteyden verkkoon.

Jos LinkStationin etupaneelin LINK/ACT-merkkivalo ei pala, LinkStation ei ole muodostanut asianmukaista verkkoyhteyttä. Varmista, että • virta on kytketty sekä LinkStation-yksikköön että keskittimeen, kytkimeen tai tietokoneeseen • Ethernet-kaapeli on kiinnitetty kunnolla molempiin laitteisiin • Ethernet-kaapeli on ehjä.Testaa kokeilemalla toista Ethernet-kaapelia. Jos ongelma jatkuu, ota yhteys tekniseen tukeen.

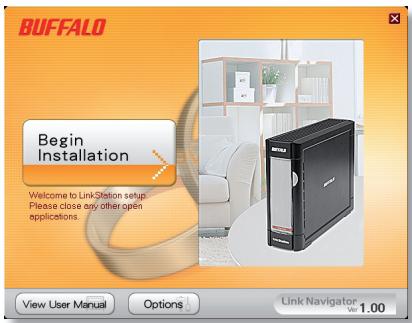

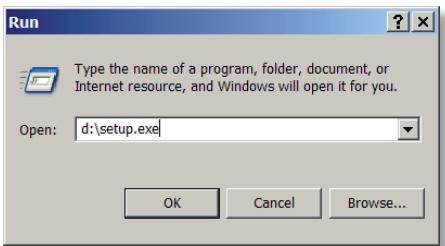

Vaihe 3: Ohjelmiston asentaminen Aseta LinkNavigator-levy tietokoneen CD-asemaan. Jos asennusohjelma ei käynnisty automaattisesti, voit käynnistää sen manuaalisesti valitsemalla Käynnistä ja Suorita. Kun Suorita-valintaikkuna tulee näkyviin, kirjoita d:\setup.exe (jossa ”d” on CD-aseman tunnus). Jatka valitsemalla OK. Jos asennat ohjelmiston Mac-tietokoneeseen, avaa CD-levy ja aloita asennus napsauttamalla LinkNavigator-kuvaketta. Aloita painamalla Begin Installation (Aloita asennus).

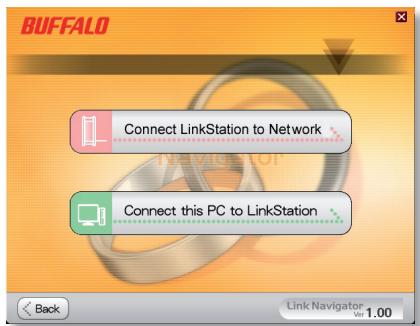

Jos asennat ohjelmiston Mactietokoneeseen, siirry suoraan seuraavalle sivulle. Jos asennat ohjelmiston PCtietokoneeseen, valitse Connect this PC to LinkStation (Kytke tämä PC LinkStationiin) (alempi, vihreä painike). Valitse seuraavissa ruuduissa Next (Seuraava). 105

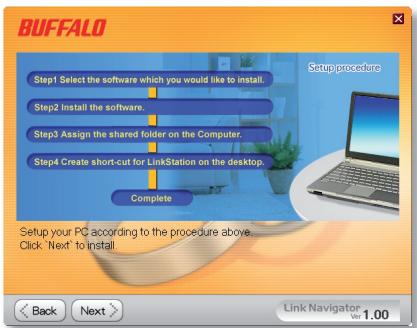

Vaihe 3: Ohjelmiston asentaminen (jatkoa) Suorita asennus noudattamalla ohjatun asennuksen ohjeita.

Kun asennus on valmis, voit sulkea asennusohjelman ikkunan.

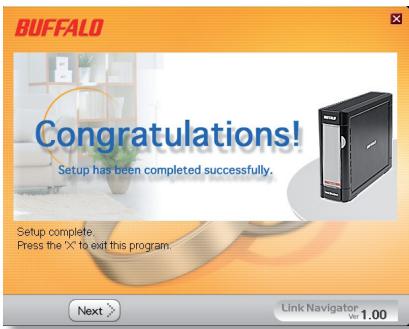

Onnittelut! LinkStation on nyt valmiina käyttöön.

Lisää ohjeita ja määritysvaihtoehtoja on LinkStation-levyllä olevassa LinkStation User Manual -käyttöppaassa.

LinkStationin käyttäminen Windows-PC-tietokoneessa Jos käytössä on Windows-PC-tietokone, työpöydälle tulee näkyviin kaksi uutta kuvaketta: LinkStationyksikön ja Buffalo NAS Navigator -ohjelman pikakuvake. LinkStation-pikakuvakkeen kautta pääset suoraan LinkStation-kansioihin. Share (Yhteiskäyttö) on tiedostojen ja kansioiden tallentamiseen tarkoitettu oletuskansio. Info (Tiedot) puolestaan sisältää kopion käyttöoppaasta.

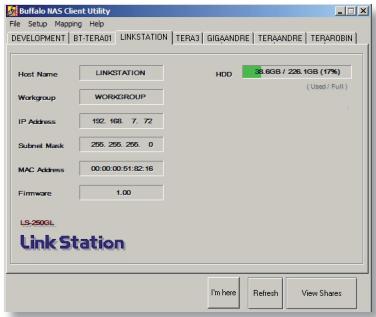

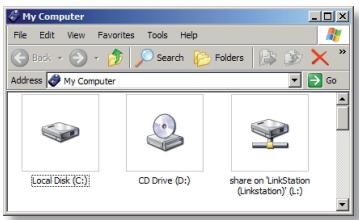

LinkStationin asiakasohjelman voi avata Buffalo NAS Navigator -kuvakkeesta. Asiakasohjelman avulla voit tarkastella LinkStation-laitteiden järjestelmätietoja. Jos valitset Setup (Asetukset) ja valitset Configuration Settings (Kokoonpanoasetukset), ohjelma avaa asetusten määrittämiseen tarkoitetun graafisen Settings Configuration -käyttöliittymän, jossa LinkStationin asetuksia voi muuttaa. Oletuskäyttäjätunnus on ”admin” ja salasana ”password”. Käyttöoppaassa on lisätietoja Buffalo NAS Navigator -ohjelmasta ja Settings Configuration käyttöliittymästä. LinkStation-yksikön kansioita ja tietoja voi käyttää myös yhdistetyn aseman ”L” kautta. Kun asennusohjelma suoritetaan, se lisää LinkStationyksikön jaetun pääkansion ”L”-asemaan. Tätä näennäiskiintolevyä voi käyttää samalla tavalla kuin mitä tahansa tietokoneen kiintolevyä. LinkStationyksikköön ja PC-tietokoneeseen voi lisätä myös muita jaettuja resursseja ja yhdistettyjä asemia. Lisätietoja on käyttöoppaassa.

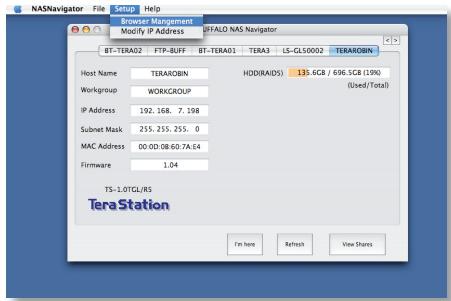

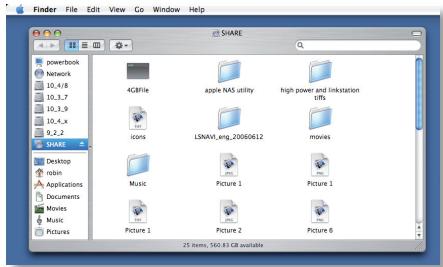

LinkStationin käyttäminen Mac-tietokoneessa Kun LinkNavigator-ohjelmisto on asennettu, Mactietokoneen työpöydälle tulee kaksi uutta kuvaketta. Share (Yhteiskäyttö) on tiedostojen ja kansioiden tallentamiseen tarkoitettu oletuskansio. NASNavigator on LinkStationin asiakasohjelma. LinkStationin asiakasohjelman voi avata valitsemalla NAS Navigator. Asiakasohjelman avulla voit tarkastella LinkStation-laitteiden järjestelmätietoja. Jos valitset Setup (Asetukset) ja valitset Browser Management (Selainhallinta), ohjelma avaa asetusten määrittämiseen tarkoitetun graafisen Settings Configuration -käyttöliittymän, jossa LinkStationin asetuksia voi muuttaa. Oletuskäyttäjätunnus on ”admin” ja salasana ”password”, kunnes käyttäjä vaihtaa ne. Käyttöoppaassa on lisätietoja Buffalo NAS Navigator -ohjelmasta ja Settings Configuration -käyttöliittymästä. Valitsemalla Share (Yhteiskäyttö) voit avata LinkStation-yksikön pääkansion. LinkStation-yksikköön voi lisätä muita jaettuja resursseja; lisätietoja on käyttöoppaassa.

Firmware Language (Laiteohjelmiston kieli) - Internet-liittymän oletuskieli on englanti. Kieli voidaan muuttaa PC- ja Mac-tietokoneissa valitsemalla perusnäyttö ja valitsemalla sitten kieli Display Language (Näyttökieli) -pudotusvalikosta.Valitse myös vastaava Windows Client -kieli. Ota muutokset käyttöön napsauttamalla Apply (Käytä). Jotta näet muutokset, sinun on kirjauduttava ulos ja uudestaan sisään.

Tekniset tiedot LAN-standardit: Lähetys:

Tietojen siirtonopeus:

enintään: 480 Mbps (HS-tila)

100-240V A/C Virrankulutus:

enintään: 12 Mbps (FS-tila)

5-35 ˚C; 20-80 %, tiivistymätön

Tekninen tuki Buffalo Technologyllä on maksuton tekninen tukipalvelu. Teknisen tuen yhteystiedot ovat tämän pikaoppaan takasivulla. Lisätietoja on myös Internet-sivustossamme osoitteessa http://www.buffalo-technology.com.

FCC-varoitus Tämä laite täyttää FCC-säädösten osan 15 vaatimukset. Laitteen käytössä on huomioitava seuraavat seikat: (1) Laite ei saa aiheuttaa haitallisia häiriöitä. (2) Laitteen on siedettävä vastaanotettavia häiriöitä, myös sellaisia, jotka voivat muuttaa laitteen toimintaa odottamattomalla tavalla.

CE-merkintä Tämä on luokan B tuote. Kotikäytössä tämä tuote voi aiheuttaa häiriöitä radioliikenteeseen, jolloin käyttäjän on ehkä ryhdyttävä tarvittaviin toimiin. 109

Tietoja ympäristövaikutuksista • Tämän tuotteen valmistaminen on edellyttänyt luonnonvarojen käyttöä.

• Tämä laite saattaa sisältää aineita, jotka voivat olla haitallisia terveydelle ja ympäristölle.

• Jotta haitallisia aineita ei pääse kulkeutumaan luontoon ja jotta luonnonvarojen käyttö voidaan minimoida, laite kannattaa kierrättää sen käyttöiän päättyessä.

• Kierrätyksessä laitteen materiaalit voidaan hyödyntää.

• Kieltomerkin sisällä oleva roskasäiliö on kierrätyksen tunnusmerkki.

• Jos haluat lisätietoja kierrätyksestä, ota yhteyttä paikallisiin jätehuoltoviranomaisiin.
