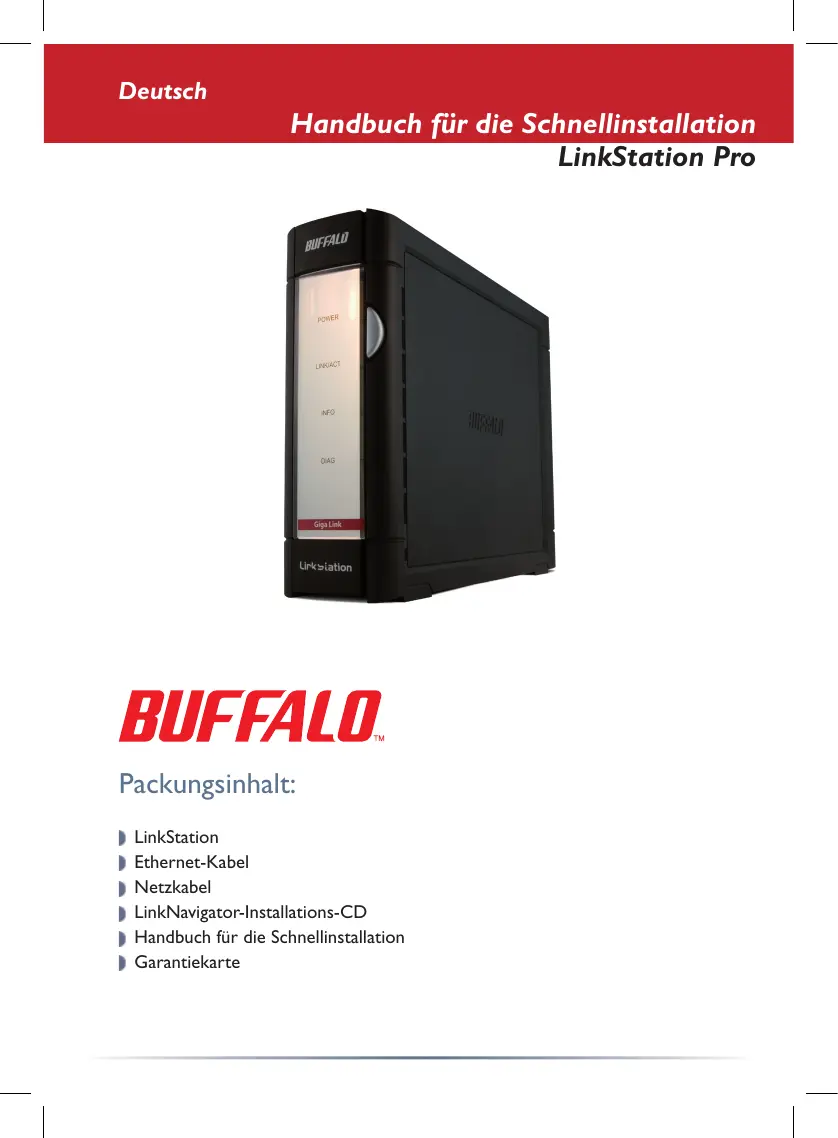

BEDIENUNGSANLEITUNG LINKSTATION PRO BUFFALO

LinkStation
Ethernet-Kabel
Netzkabel
LinkNavigator-Installations-CD
Handbuch für die Schnellinstallation
Garantiekarte

Schritt I:AnschlieBen der Kabel

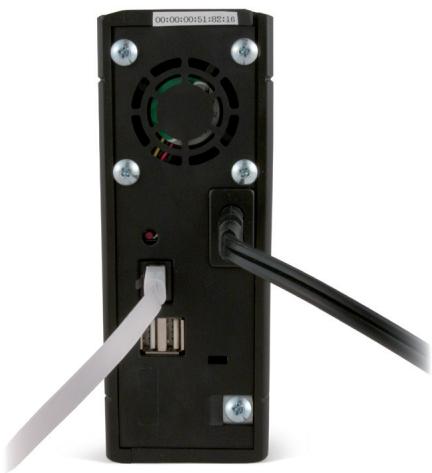

SchlieBen Sie an der Rückseite der LinkStation das zugehörige Netzkabel und das Ethernet-Kabel an.

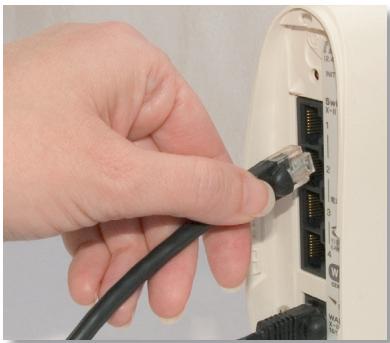

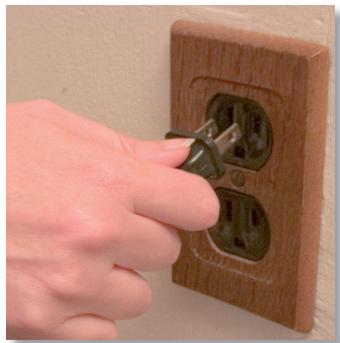

SchlieBen Sie das Netzkabel an eine Steckdose oder an einen Überspannungsschutz an. SchlieBen Sie das andere Ende des Ethernet-Kabels an einen Hub, Switch oder Router im lokalen Netzwerk an.

Schritt 2: Überprüfen der Verbindung

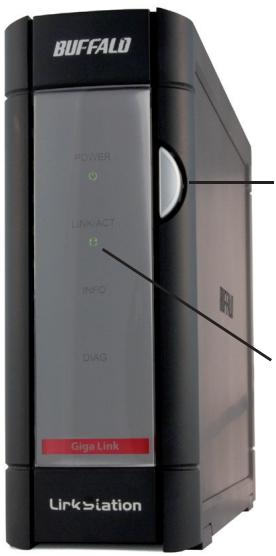

Drücken Sie die Ein/Aus-Taste an der Vorderseite, um die LinkStation einzuschalten.

Achten Sie auf die LED LINK/ACT an der Vorderseite der LinkStation. Wenn sie leuchtet, ist die LinkStation korrekt verbunden.

Falls die LED LINK/ACT an der Vorderseite der LinkStation nicht leuchtet, ist die LinkStation nicht korrekt mit dem Netzwerk verbunden. Stellen Sie sicher, dass

• sowohl die LinkStation als auch der Hub, Switch oder PC eingeschaltet sind
  das Ethernet-Kabel an beiden Geräten korrekt angeschlossen ist
• das Ethernet-Kabel nicht beschädigt ist. Um dies zu überprüfen, schlieben Sie ein anderes Ethernet-Kabel an.

Falls das Problem weiterhin besteht, wenden Sie sich an unseren technischen Support.

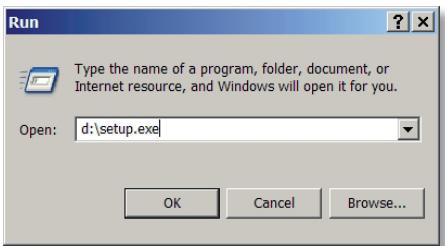

Legen Sie die LinkNavigator-CD in das CD-ROM-Laufwerk des Computers ein. Falls die Installation nicht automatisch gestartet wird, können Sie sie auch manuell starten. Klichen Sie hierzu zunachst auf Start und dann auf Ausführungen.... Nachdem das Dialogfeld Ausführungen... eingeblendet wird, geben Sie

d:\setup.exe ein (.,d" ist der Laufwerksbuchstabe Ihrches CD-ROM-Laufwerks).Klicken Sie auf OK,um die Installation zu starten.

Falls Sie die Software auf einem Mac installmenten, öffnen Sie die CD, und klichen Sie auf das Symbol LinkNavigator, um mit der Installation zu beginnen.

Falls Sie die Installation auf einem Mac vornehmen, blättern Sie weiter auf die{nachste Seite.

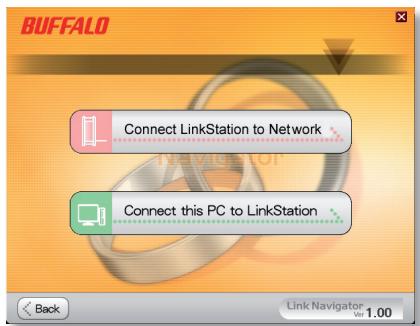

Falls Sie die Installation auf einem PC vornehmen, klichen Sie auf Connect this PC to LinkStation (Diesen PC mit der LinkStation verbinden) (dies ist die grüneunte Schaltfläche).

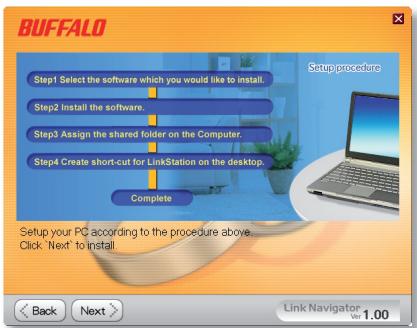

Klichen Sie auf Next (Weiter), um die Installation zu durchlaufen.

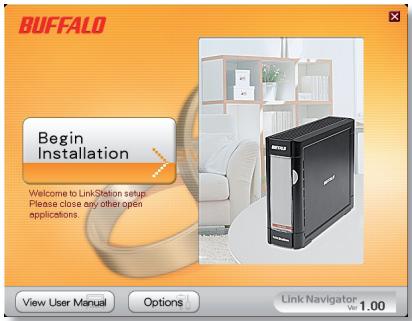

Klicken Sie auf die Schaltfläche Begin Installation

(Installation beginnen), um den Installationsprozess zu starten.

Schritt 3: Installieren der Software (Fortsetzung)

Der Assistant fuhrt Sie daraufhin durch den Installationsprozess.

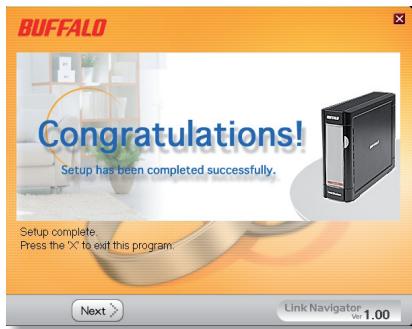

Nachdem die Installation abgeschlossen ist, können Sie das Installationsfenster schreiben.

Herzlichen Glückwunsch! Die LinkStation ist betriebsbereit.

Weitere Hilfe und Konfigurationsoptionen finden Sie im LinkStation User Manual (LinkStation-Benutzerhandbuch) auf der LinkStation-CD.

Verwendend der LinkStation in Kombination mit einem Windows-PC

Falls Sie einen Windows-PC benutzten, werden auf dem Desktop zwei neue Symbole angezeigt: Shortcut for LinkStation (Verknüpfung für die LinkStation) und Buffalo NAS Navigator.

Die Verknüpfung LinkStation führt Sie direkt zu den Ordnern auf der LinkStation.

Share ist der Standardordner, dem Sie ihre gesamten Dateien und anderen Ordner hinzufugen konnen. Im Ordner Info befindet sich eine Datei mit dem Benutzerhandbuch.

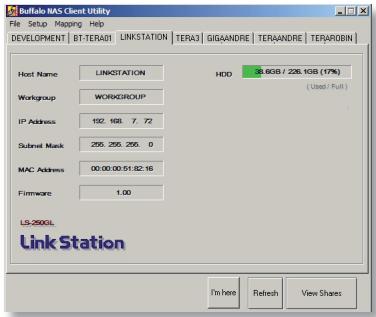

Indem Sie auf das Symbol Buffalo NAS Navigator klichen, öffnen Sie das Client-Dienstprogramm der LinkStation. Auf diese Weise können Sie die Systeminformationen für die LinkStation(s) einehen. Wenn Sie auf Setup klichen und dann Configuration Settings (Konfigurationseinstellungen) auswahlen, gelangen Sie zum Bildschirm für die Konfigurationseinstellungen, wo Sie die Einstellungen für die LinkStationändern

konnen. Voreingestellt für die Anmeldung ist der Benutzername „admin“. Das zugehörige Kennwort lautet „password“. Weitere Informationen über den Buffalo NAS Navigator und die Bedienoberfläche für Konfigurationseinstellungen finden Sie im Benutzerhandbuch.

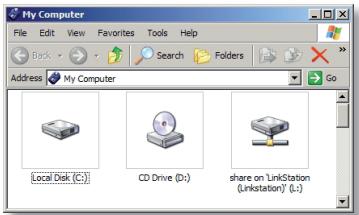

Eine weitere Möglichkeit, auf Daten auf der LinkStation zuzugreifen, bietet der ihr zugeordnete Laufwerksbuchstabe „L“. Bei der Ausführung des Installationsprogramms wurde der Hauptordner „Share“ der LinkStation dem Laufwerk „L“ zugeordnet. Sie können diese virtuelle Festplatte wie jeder andere Festplatte im

Computer benutzen. Sie können der LinkStation und dem PC weitere Freigaben und zugeordnete Laufwerksbuchstaben hinzufügen. Weitere Informationen finden Sie im Benutzerhandbuch.

Verwendend der LinkStation in Kombination mit einem Mac

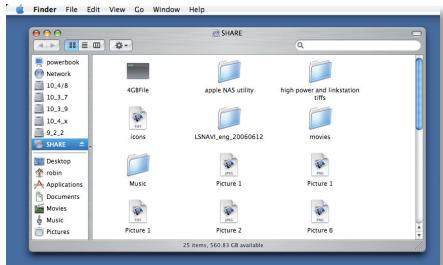

Nachdem Sie die LinkNavigator-Software installiert haben, finden Sie auf dem Desktop des Mac zwei neue Symbole.

Share ist der Standardordner, dem Sie Ihr

gesamten Dateien und anderen Ordner hinzufugen konnen. NASNavigator ist das Client-Dienstprogramm der LinkStation.

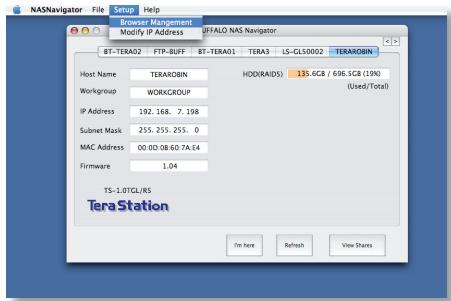

Durch Anklicken des Symbols
NASNavigator wird das
Client-Dienstprogramm der LinkStation geöffnet. Auf diese Weise können Sie die Systeminformationen für die LinkStation(s) einsehen. Wenn Sie auf Setup klichen und dann Browser Management (Browser-Verwaltung) auswahlen, gelangen Sie zu der

Bedienoberfläche für die Konfigurationseinstellungen, wo Sie die Einstellungen für die LinkStation ändern konnen. Voreingestellt für die Anmeldung ist der Benutzername „admin“. Das zugehörige Kennwort lautet „password“. Weitere Informationen über den Buffalo NAS Navigator und die Bedienoberfläche für Konfigurationseinstellungen finden Sie im Benutzerhandbuch.

Durch Anklicken von Share wird der Hauptordner der LinkStation geöffnet. Sie konnen der LinkStation weitere Freigaben zuordnen. Weitere Informationen finden Sie im Benutzerhandbuch.

Firmware-Sprache - Englisch ist für die Bedienoberfläche als Standardsprache eingestellt. Sie können dies sowohl auf dem PC als auch auf dem Mac ändern, indem Sie zunachst den Bildschirm „Basic" auswahlen und anschließend aus dem Dropout-Menu „Display Language" (Anzeigesprache) die gewünschte Sprache auswahlen. Sie müssen auch die entsprechende Sprache für den Windows-Client auswahlen. Klicken Sie auf „Apply" (Anwenden), um die Änderungen zu übernehmen. Um die Änderungen sehen zu konnen, müssen Sie sich zunachst abund dann erneut anmelden.

LAN-Standards:	IEEE 802.3u, IEEE 802.3ab, IEEE 802.3
Übertragung:	1000BASE-T: 8B1Q4, PAM5; 100BASE-TX: 4B5BMLT-3, MLT-3; 10BASE-T Manchester Coding
Zugriffsmedien:	CSMA/CD
Medienschnittstelle:	RJ-45
USB-Standard:	USB 2.0High Speed (HS)Full Speed (FS)Low Speed (LS)
USB-Stecker:	USB A Steckverbinder (2)
Datenübertragungsgeschwindigkeit:	max. 480 Mbit/s (HS-Modus)
	max. 12 Mbit/s (FS-Modus)
Stromversorgung:	100-240V A/C
Leistungsaufnahme:	ca. 21 W
Abmessungen:	60 x 160 x 216 mm.
Gewicht:	1,6 kg
Umgebungstemperatur bei Betrieb:	5-35 °C, relative Luftfeuchte 20-80 %(nicht kondensierend)

Technischer Support

Buffalo Technology leistet kostenfrei technischen Support. Sie finden die Kontaktinformationen auf der Rückseite dieser Kurzanleitung. Besuchen Sie auch unsere Website unter:

http://www.buffalo-technology.com.

FCC-Hinweis

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerät darf keine gefährlichen Funkstörungen verursachen, und (2)这点 Gerät muss jeder empfangene Funkstörung annehmen, inklusive einer Funkstörung, die den Betrieb beeinträchtigt.

CE-Warning

Dies ist ein Produkt der Klasse B. Im Wohnbereich kann these Produkt Funkstörungen verursachen. In thisem Fall kann der Betreiber dazu verpflichtet werden, Gegenmaßnahmen zu ergreifen.

Umweltschutz-Information

• Für die Herstellung des von Ihnen gekauften Produkts wurden natürliche Ressourcen verbraucht.
• Das Produkt kann gefährliche Substanzen enthalten, die Auswirkungen auf Gesundheit und Umwelt haben.
• Um die Ausbreitung dieser Substanzen in unserer Umgebung und den Verbrauch natürlicher Ressourcen zu verringn, fordern wir Sie auf, die entsprechenden Rücknahmesysteme zu nutzen.
• In den Rücknahmesystemen werden die meisten Materialien ihrer ausgesonderten Geräte aufbereitet oder wieder verwendet.
• Das Symbol mit der durchgestrichenen Mülltonne befind Sie ein, diese Systeme zu nutzen.

• Wenn Sie mehr Informationen über die Sammel-, Wiederverwendungs- und Wiederaufbereitungssysteme benötigen, wenden Sie sich an die regionalen Abfallzweckverbände.
