BRUKSANVISNING LINKSTATION PRO BUFFALO

Förpackningens innehäll:

LinkStation
Ethernetkabel
Natkabel
LinkNavigator installations-cd
Snabbguide
Garantikort

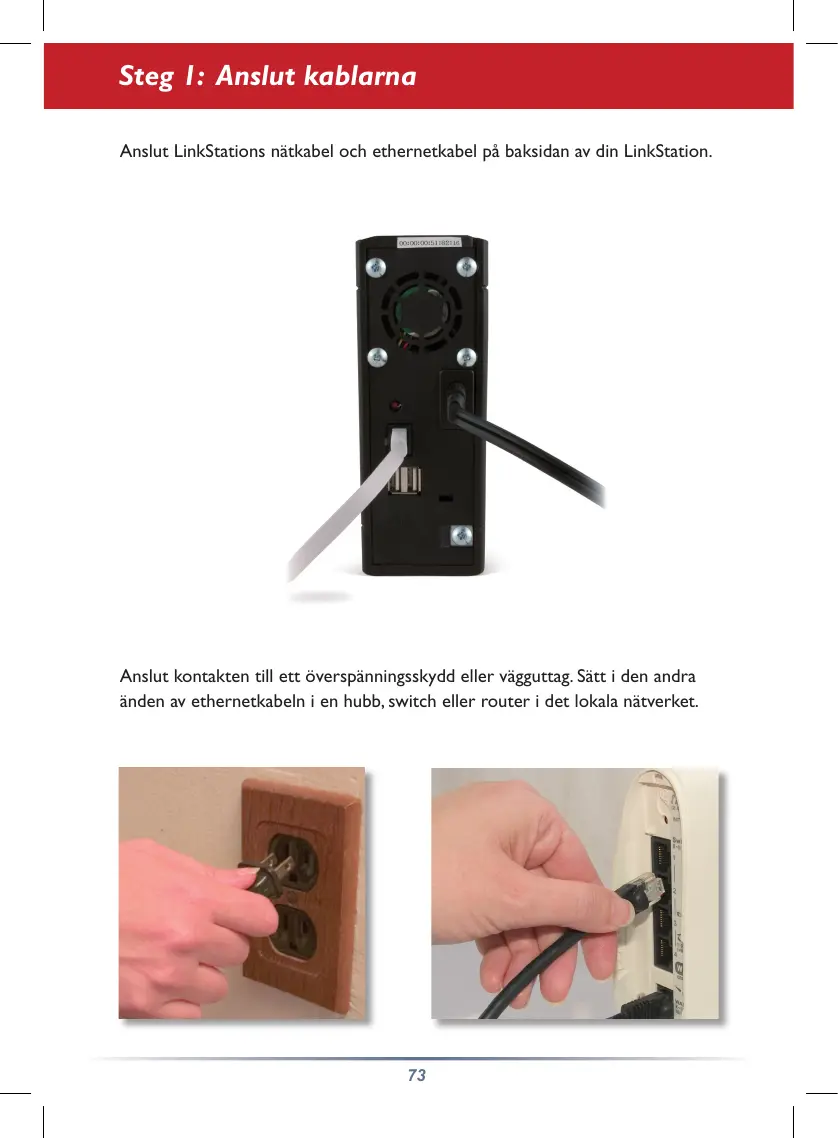

Steg I: Anslut kablarna

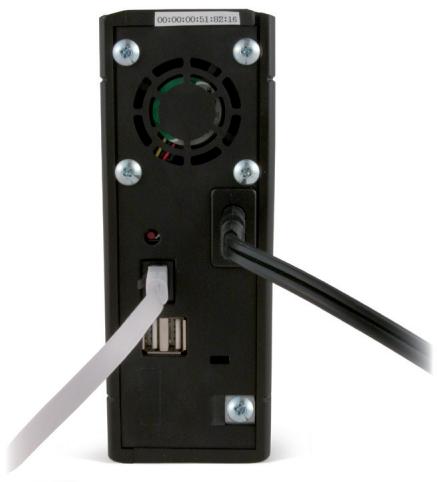

Anslut LinkStations nätkabel och ethernettekabel på baksidan av din LinkStation.

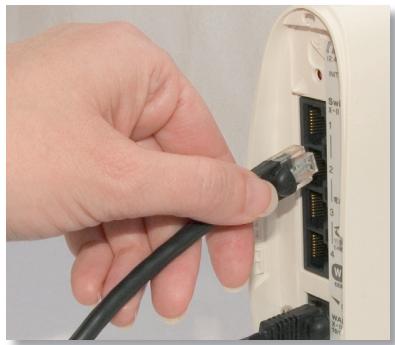

Anslut kontakten tillettoverspänningskyddellervagguttag.Satt i den andra anden av ethernetkabeln i en hubb, switch ell er router i det lokala natverket.

Steg 2: Kontrollera anslutningen

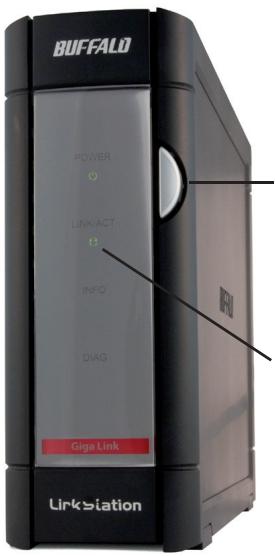

Starta LinkStation genom att trycka pa AV/PAknappen pa framsidan av encheten.

Titta på LINK/ACT-lysdioden på LinkStations framsida. Om den lyser ar LinkStation ansluten på rätt sätt.

Om LINK/ACT-lysdioden på LinkStations framsida inte lyser ar LinkStation inte rätt ansluten till natverket. Se till att:

• băde LinkStation och hubben, switchen aller datorn ār pâslagna,
• både LinkStation och hubben, switchen eller datorn ár pålsgagna,
• ethernetkabeln inte ar skadad. Detta kontrollerar du genom att prova med en annan ethernetkabel.

Kontakta vár teknika support om problemet kvarstär.

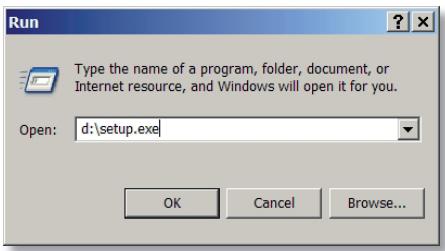

Satt i LinkStation-cd:n i datorns CD-ROM-enhet. Om installationen inte startar automatiskt kan du starta den manuellt genom att klicka pa Start [Starta] och sedan pa Run [Kor]...Nar dialogrutan Run [Kor] oppnas skriver du in d:\setup.exe (dar "d" stared for

CD-ROM-enhetens drivenhet). Tryck på OK für att fortsett.

Om du installerar programvaran på en Mac öppnar du CD:n och klickar på LinkNavigator für att starta installationen.

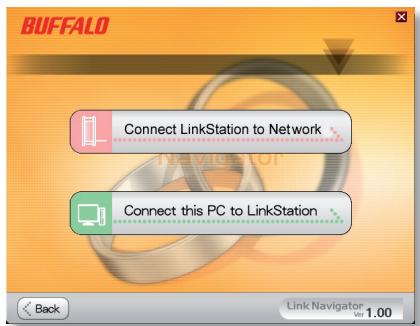

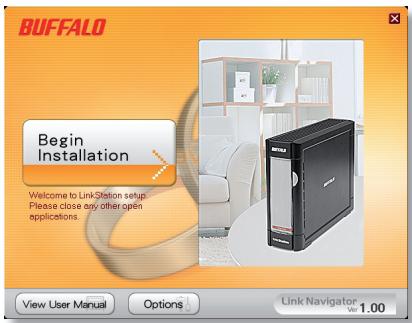

Starta genom att trycka pa knappen Begin Installation [Starta installationen].

Om du installerar på en Mac hoppar du till nasta sida.

Om du installerar på en PC klickar du på Connect this PC to LinkStation [Anslut PC:n till LinkStation] (den gröna nedre knappen).

Klicka på Next [Nosta] für att gåvidare med installationen.

När installationen ar klar kan du stänga installationsfönstret.

Gratulerar! Nu ar din LinkStation klart att anvanda.

Ytterligare hjälp och konfigurationsalternativ finns i LinkStation User Manual [LinkStations användarhandbok] på din LinkNavigator-cd.

Att använda LinkStation tillsammans på en Windows PC

Om du använder en Windows PC finns det nu två nya ikoner på skrivbordet: Shortcut for your LinkStation [Genväg till LinkStation] och Buffalo NAS Navigator.

Genvägen LinkStation gär direkt till mapparna på din LinkStation.

Share ar standardmappen dar du lagger till filer och mapper. Info innehaller en kopia av anvandarhandboken.

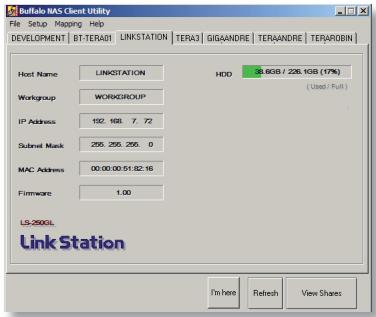

Ikonen Buffalo NAS Navigator öppnor LinkStations clientverktyg. Här kan du enkelt visa systeminformation om LinkStation. Genom att klicka på Setup [Installera] ochwäja Configuration Settings [Konfigurationsinställningar]kommen du till konfigurationsskärmen)där du kan äandra inställningarna for LinkStation.Det grundinställda användarnamnet ar "admin"och losenordet ar "password". Mer information om Buffalo NAS

Navigator och installningskonfigurationen GUI finns i anvandarhandboken.

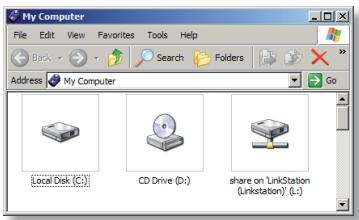

Du kan även nga data på LinkStation via den mappade encheten 'L'. När installationsprogrammet kördes, mappades LinkStations huvudmappen, "share" till encheten 'L'. Använd den här virtuellaHardisken precis som vilken annan hardisk som helst på din dator. Du kan lögga till fler delningar och mappade drivenhetsbokstäver till din

LinkStation och PC, ytterligare information finns i användarhandboken.

Att anecd LinkStation tillsammans med en Mac

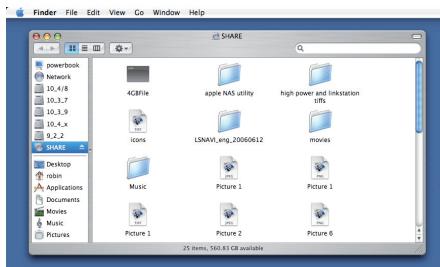

När du har installerat programvaran LinkNavigator finns det tvånya ikoner på skrivbordet på din Mac.

Share ar standardmappen dar du lagger till filer och mappar. NASNavigator ar LinkStations klienverktyg.

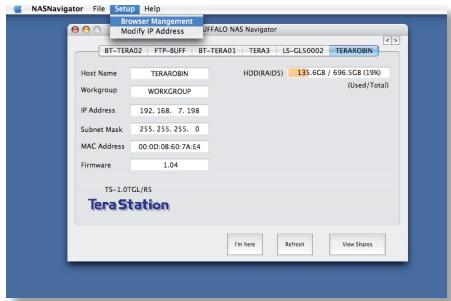

Genom att klicka på ikonen
NASNavigator öppnas
LinkStations clientverktyg.
Här kan du enkelt visa
systeminformation om
LinkStation. Genom att klicka
på Setup [Installera] och
välja Browser Management
[Webbläsarhantering]kommen
du tillinställningskonfigurationen

där du kan äandra inställningarna for LinkStation. Det grundinställda
användarnamnet År "admin" tills du ändrat det och lösenordet År "password".
Mer information om Buffalo NAS Navigator och inställningskonfigurationen
GUI finns i användarhandboken.

Genom att klicka på Share [Delä] öppnas LinkStations huvudmapp. Du kan lagga till fler delninger i din LinkStation. Ytterligare information finns i anvandarhandboken.

Den fasta programvarans sprák - Webbgränsnittets sprák ar som standard engelska. Du kan äandra det på både en PC och en Mac genom att välja skärmen Basic [Grundläggande] och sedan markera önskat sprák i listrutan Display Language [Skärmsprák]. Du måste även välja motvarsande clientsprák für Windows. Aktiveraändringarna genom att klicka på Apply [Verkställ]. Du måste logga ut och sedan inigen om du vill seändringarna.

LAN-standarder:	IEEE 802.3u, IEEE 802.3ab, IEEE 802.3
Överörning:	1000BASE-T: 8B1Q4, PAM5; 100BASE-TX: 4B5BMLT-3, MLT-3; 10BASE-T Manchester-kodning
Ätkomstmedia:	CSMA/CD
Mediegränssnitt:	RJ-45
USB-standard:	USB 2.0Hi-Speed (HS)Full-Speed (FS)Low-Speed (LS)
USB-kontakt:	USB A-kontakt (2)
Dataöveröringshastigkeit:	Max: 480 Mbps (HS-läge)Max: 12 Mbps (FS-läge)
Elektrisk ström:	100-240V A/C
Strömforbrukning:	~21 W
Storlek:	60 x 160 x 216 mm.
Vikt:	1,6 Kg
Driftstemperatur:	5-35 °C; 20-80 % icke-kondenserande

Teknisk support

Buffalo Technology erbjuder gratis teknik support. Se baksidan på den här snabbguiden fürkontaktinformation. Du kan även besöka vår webbplats på: http://www.buffalo-technology.com.

FCC-verning

Enheten uppfyller kraven i del 15 av FCC-reglerna. Användingen tillås under foljande två villkor: (1) encheten fär inte ave skadliga störningar och (2) encheten måste acceptera alla störningar som den tar emot, inklusive störningar som kan leda till oönskad Funktion.

CE-märkesvarning

Det har ar en klass B-product. I hemmiljo kan Produkten orsaka radiostörningar, vilket kan tvinga användaren att vidta adekvata Åtgårder.

Miljöinformation

• Den utrustning du har köpt krävde utvinning och användning av naturtillgangar for att tillverkas.
• Utrustningen kan innehålla skadliga ämnen som kan pÅverka hällsan och miljön.
• För att undvika att dessa ämn den sprids i miljon och for att minska trycket pa naturens resurser ber vi dig att utnyttja tillampliga Återvinningsystem.
• Vid Återvinning Återanvänds eller Återvinns de flesta material på ett säkert sätt.
• Den overkorsade soptunnesymbolen upppmanar dig att anecd dessa system.

• Om du vill ha mer information om insamling, Återanvändning och Återvinning ber vi att du kontaktar din lokala miljöfürvaltning.
