LINKSTATION PRO - Serveur NAS BUFFALO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur NAS
Marque	Buffalo
Modèle	LinkStation Pro
Dimensions (L x H x P)	60 x 160 x 216 mm
Poids	1,6 kg
Alimentation	100-240 V AC, ~21 W
Interfaces réseau	1 port Ethernet RJ-45 (10/100/1000 Mbps)
Ports USB	2 x USB 2.0 (480 Mbps max)
Normes réseau	IEEE 802.3u, 802.3ab, 802.3
Température de fonctionnement	5 °C à 35 °C
Humidité de fonctionnement	20 % à 80 % sans condensation
Contenu de l'emballage	Unité LinkStation, câble Ethernet, câble d'alimentation, CD-ROM LinkNavigator, guide d'installation rapide, carte de garantie
Identifiants par défaut	Utilisateur : admin, Mot de passe : password
Systèmes d'exploitation supportés	Windows, macOS
Logiciel inclus	LinkNavigator, Buffalo NAS Navigator
Dossier partagé par défaut	Share

FOIRE AUX QUESTIONS - LINKSTATION PRO BUFFALO

Comment installer mon LinkStation Pro ?

Branchez le câble d'alimentation et le câble Ethernet à l'arrière de l'unité. Connectez le câble Ethernet à un routeur ou un commutateur. Allumez l'unité en appuyant sur le bouton de mise en marche. Insérez le CD LinkNavigator dans votre ordinateur et suivez les instructions à l'écran.

Quel est le mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est password. Il est recommandé de les modifier lors de la première configuration.

Comment accéder aux fichiers sur le NAS ?

Sous Windows, utilisez le raccourci LinkStation sur le bureau ou le lecteur L:. Sous Mac, cliquez sur le dossier Share sur le bureau. Vous pouvez également utiliser le logiciel Buffalo NAS Navigator.

Que faire si le voyant LINK/ACT ne s'allume pas ?

Vérifiez que l'unité et le routeur sont sous tension, que le câble Ethernet est correctement branché et non endommagé. Essayez un autre câble. Si le problème persiste, contactez l'assistance technique.

Puis-je connecter des périphériques USB ?

Oui, le LinkStation Pro dispose de deux ports USB 2.0 à l'arrière. Vous pouvez y connecter des disques durs externes, des clés USB ou d'autres périphériques compatibles.

Comment modifier la langue de l'interface ?

Ouvrez l'interface de configuration via NAS Navigator, allez dans les paramètres d'affichage et choisissez la langue souhaitée dans le menu déroulant. Cliquez sur Apply, puis fermez et rouvrez la session.

Quelles sont les dimensions du produit ?

Les dimensions du LinkStation Pro sont de 60 mm de largeur, 160 mm de hauteur et 216 mm de profondeur.

Le NAS est-il compatible avec Mac ?

Oui, le LinkStation Pro est compatible avec macOS. Le CD LinkNavigator inclut un installateur pour Mac, et après installation, les icônes Share et NAS Navigator apparaissent sur le bureau.

Comment réinitialiser les paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'unité pendant environ 5 secondes. Consultez le manuel d'utilisation pour plus de détails.

Quelle est la consommation électrique ?

La consommation électrique est d'environ 21 W en fonctionnement normal. L'alimentation accepte une tension de 100-240 V AC.

MODE D'EMPLOI LINKSTATION PRO BUFFALO

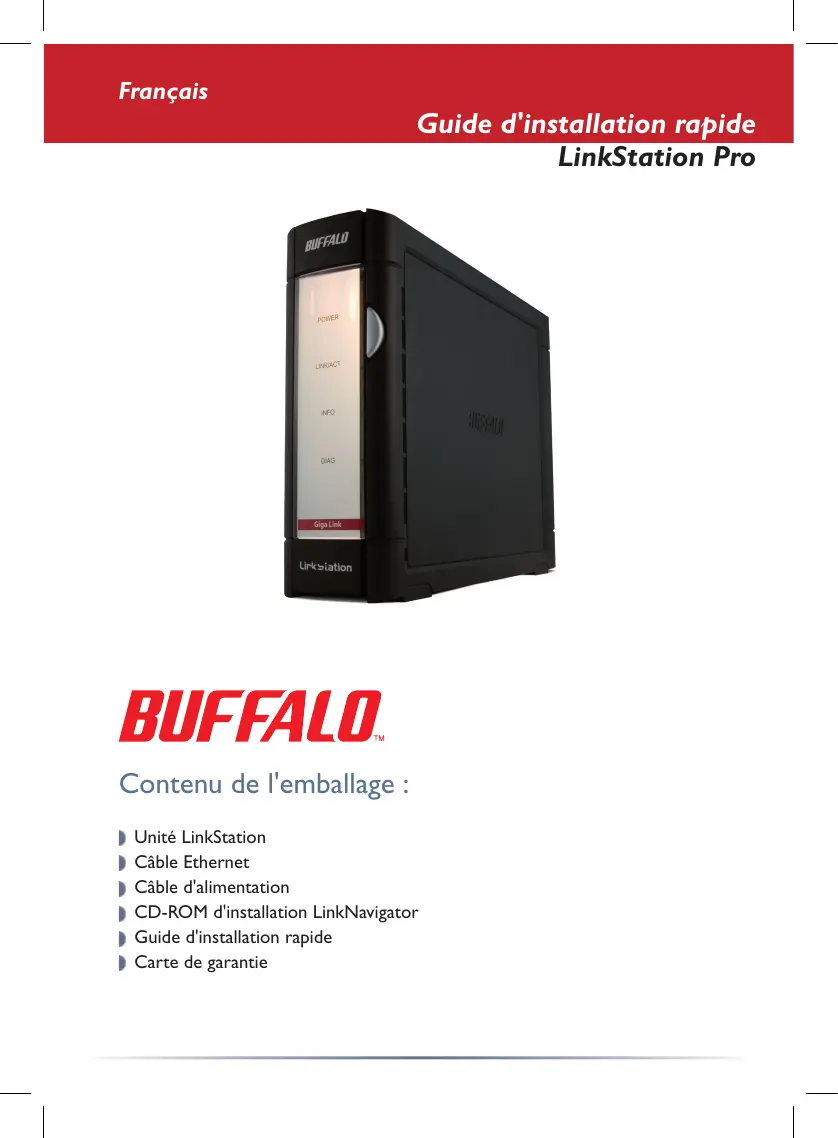

Contenu de l'emballage :

Unité LinkStation
Cable Ethernet
Cable d'alimentation
CD-ROM d'installation LinkNavigator
Guide d'installation rapide
Carte de garantie

Étape I : connecter vos câbles

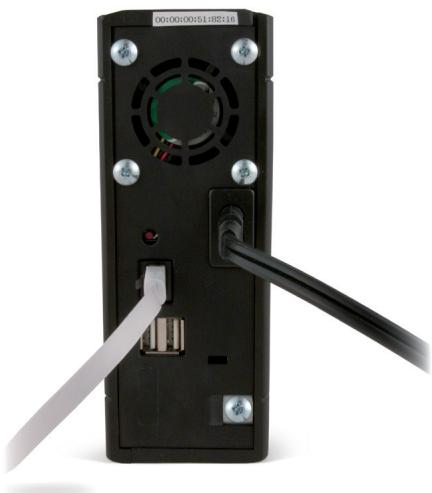

Branchez le cable d'alimentation et le cable Ethernet à l'arrière de l'unité LinkStation.

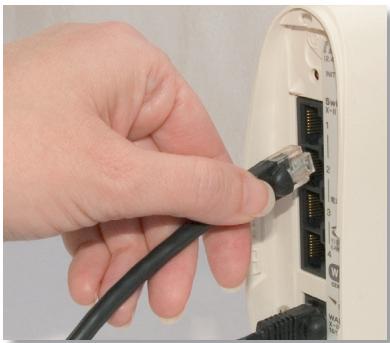

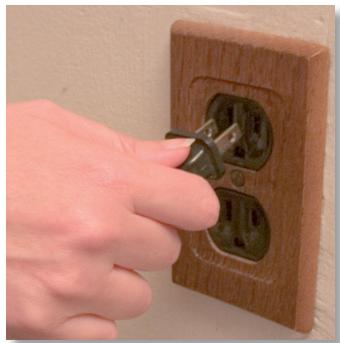

Connectez le cable d'alimentation à un parasurtenseur ou à une prise de courant. Branchez l'autre extrémité du cable Ethernet à un concentrateur (hub), à un commutateur ou à un routeur sur votre réseau.

Étape 2 : vérifier votre connexion

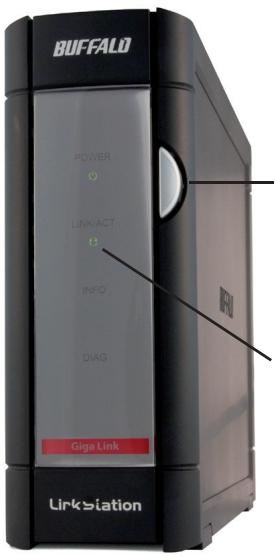

Pour allumer votre unité LinkStation, appuyez sur le bouton de mise en marche situé à l'avant du dispositif.

Vérifiez que levoyantLINK/ACTsitué à l'avant de l'unité LinkStation est allumé. S'il est allumé,voiture unité LinkStation est correctement connectée.

Si levoyantLINK/ACTsituéa l'avant deI'unitéLinkStationn'estposallumé, voitrésuiteLefonstationestmalconnecteeauRéseau.Assurez-vousque:

• l'unité LinkStation et le concentrateur (hub), le commutateur ou le PC sont sous tension,
• le cable Ethernet est correctement branché aux deux dispositifs,
• le cable Ethernet n'est pas endommagé. Pour vérifier le bon fonctionnement du cable Ethernet, essayez d'en utiliser un autre.

Si le problème persiste, contactez l'assistance technique

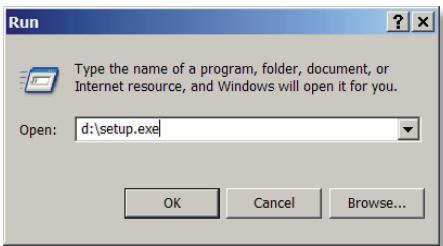

Insérez le CD LinkNavigator dans le lecteur de CD-ROM de votre ordinateur. Si le programme d'installation ne démarre pas automatiquement, vous pouvez le lancer manuellement en cliquant sur Demarrer, puis sur Exécuter. Lorsque la boîte de dialogue Exécuter apparait, tapez d:\setup.

exe (« d » étant la dette correspondant au lecteur de CD ROM).
Cliquez sur OK pour continuer.

Si vous installez le calculé sur un Mac, cliquez sur le CD, puis sur l'icone LinkNavigator pour lancer l'installation.

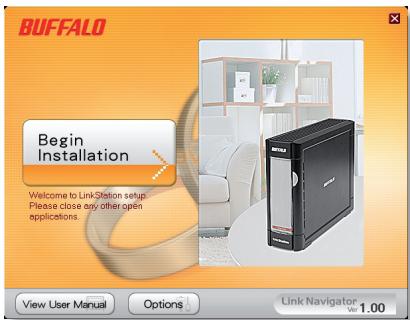

Appuyez sur le bouton Begin Installation (Commencer l'installation) pour démarrer.

Si vous effectuez l'installation sur un Mac, passez à la page suivante.

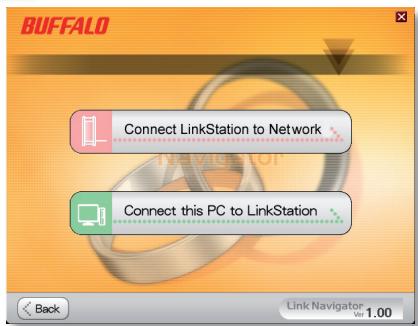

Si vous effectuez l'installation sur un PC, cliquez sur Connect this PC to LinkStation (Connector ce PC à la LinkStation) (bouton vert inférieur).

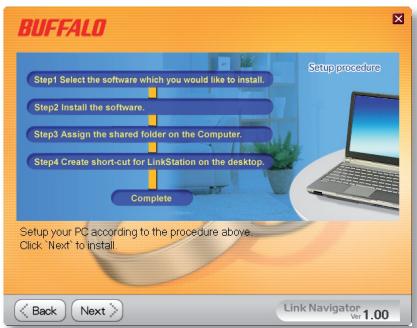

Cliquez sur Next (Suivant) pour poursuivre l'installation.

Étape 3 : installer le logiciel (suite)

L'assistant va？ guider tout au long du processus d'installation.

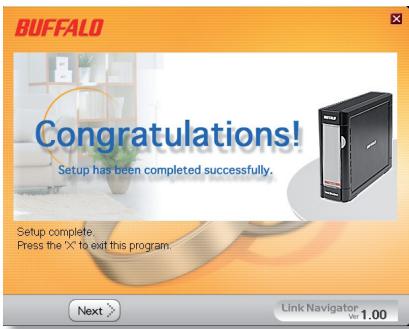

Une fois l'opération terminée, vous pouvez fermer la fenetre d'installation.

Félicitations! Vous pouvez désormais utiliser votre LinkStation.

Reportez-vous au manuel d'utilisation disponible sur le CD LinkNavigator pour en savoir plus sur les options d'aide et de configuration.

Utiliser votre LinkStation avec un PC Windows

Si vous utilisez un PC Windows, deux nouvelles icones apparaisent sur le bureau : Shortcut for LinkStation (Raccourci vers LinkStation) et Buffalo NAS Navigator (Navigateur NAS Buffalo).

Le raccourci LinkStation vous permet d'acceder directement aux dossiers de votre unité LinkStation.

Le dossier Share (Partager) est l'emplacement par défaut pour l'ajout de tous vos fichiers et dossiers. Le dossier Info (Infos) contient une copie de votre manuel d'utilisation.

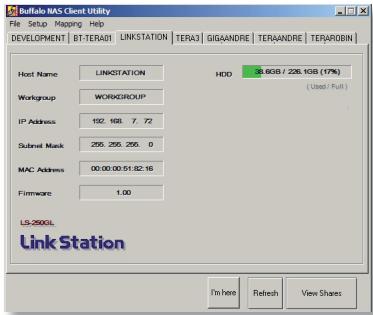

L'icône Buffalo NAS Navigator (Navigateur NAS Buffalo) ouvre l'utilitaire client de LinkStation. Vous pouvez ainsi facilement consulter les informations relatives au système de vos LinkStations. Si vous cliquez sur Setup (Installation) etCHOISSEZ Configuration Settings (Paramètres de configuration), vous accédez à l'interface utiliser de configuration des paramètres, où vous pouvez modifier les paramètres de la LinkStation. Le nom

d'utilisateur et le mot de passer par défaut sont « admin » et « password ». Consultez le manuel d'utilisation pour en savoir plus sur le Buffalo NAS Navigator et l'interface de configuration des paramètres.

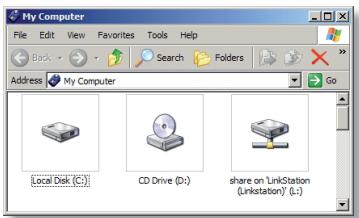

Vous pouvez également acceder aux données de l'unité LinkStation via le lecteur « L ». Lors de son exécution, le programme d'installation a ajouté le dossier principal Share (Partager) de l'unité LinkStation au lecteur « L ». Utilise ce disque dur virtuel comme tout autre disque dur sur votre ordinateur. Vous pouvez ajouter d'autres

dossiers de partage et unités de lecteur à votre LinkStation et à votre PC. Pour plus d'informations, reportez-vous au manuel d'utilisation.

Utiliser votre LinkStation avec un Mac

Une fois le logiciel LinkNavigator installé, deux nouvelles icones apparaissent sur le bureau de votre Mac.

Le dossier Share (Partager) est l'emplacement

par défaut pour l'ajout de tous vos fichiers et dossiers. NAS Navigator est l'utilitaire client de LinkStation.

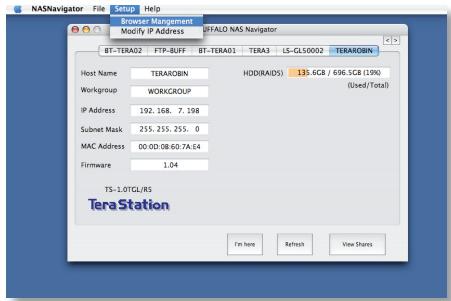

Cliquez sur NAS Navigator (Navigateur NAS) pour ouvrir l'utilitaire client de LinkStation. Vous pouvez ainsi facilement consulter les informations relatives au système de vos LinkStations. Si vous cliquez sur Setup (Installation) et que vous choisissez Browser Management (Gestion

de navigation), vous accédez à l'interface utilisateur de configuration des paramètres, où vous pouvez modifier les paramètres de LinkStation. Le nom d'utilisateur et le mot de passer par défaut sont « admin » et « password », respectivement, jusqu'à ce que vous les modifiez. Consultez le manuel d'utilisation pour en savoir plus sur le Buffalo NAS Navigator et l'interface de configuration des paramètres.

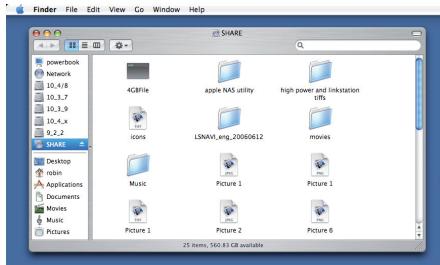

Cliquez sur Share (Partager) pour ouvrir le dossier principal sur la LinkStation. Vous pouvez ajouter des dossiers de partage supplémentaires à votre LinkStation. Pour en savoir plus, consultez notre manuel d'utilisation.

Langue du microprogramme - L'anglais est la langue par défaut de l'interface Web. Vous pouvez modifier ce paramètre sur les PC et sur les Mac en selectionnant l'écran de base et enChoosing une autre langue dans le menu dérouulant Display Language (Langue d'affichage). Vous devrez également selectionner la langue du client Windows. Cliquez sur Apply (Appliqueur) pour appliquer vos modifications. Si vous souhaitez voir vos modifications, vous doivent fermer la session, puis la rouvrir.

Normes LAN :	IEEE 802.3u, IEEE 802.3ab, IEEE 802.3
Transmission :	1000BASE-T : 8B1Q4, PAM5 ; 100BASE-TX : 4B5BMLT-3, MLT-3 ; 10BASE-T Codage Manchester
Accès multimédia :	CSMA/CD
Interface multimédia :	RJ-45
Normes USB :	USB 2.0Haut débit (HS)Fonctionnement à plein régime (FS)Faible débit (LS)
Connecteur USB :	Connecteur USB A (2)
Vitesse de transmission des données :	480 Mbits/s maximum (mode HS)12 Mbits/s (mode FS)
Courant électrique :	100-240V A/C
Consommation :	~21W
Dimensions :	60 x 160 x 216 mm.
Poids :	1,6 kg
Température de fonctionnement :	5-35 °C ; 20-80 % d'humidité (sans condensation)

Buffalo Technology propose une assistance technique gratuite. Vous trouvrez les informations de contact à la fin de ce guide de démarrage rapide. Vous pouvez également visiter le site Web :

http://www.buffalo-technology.com.

Réglementation FCC

Ce dispositif est conforme à l'aléna 15 de la réglementation FCC. Son utilisation est soumise aux conditions suivantes : ce dispositif (1) ne doit pas provoquer d'interférences nuisibles et (2) doit supporter toute interférence extérieure, pouvant notamment entraîner un fonctionnement imprévu.

Avertissement concernant la marque CE

Ce produit est un produit de classe B. Dans un environnement résidentiel, ce produit peut être source de perturbations radioélectriques, auquel cas l'utilisateur peut être amné à prendre les mesures déquates.

Informations relatives à l'environnement

• La production de l'équipement que vous avez acquis a nécessité l'extraction et l'utilisation de ressources naturelles.
• L'équipement peut contenir des matières dangereuses susceptibles d'avoir un impact sur la santé et l'environnement.
• Afin d'éviter la diffusion de ces matières dans notre environnement et de réduire l'exploitation des ressources naturelles, nous vous encourageons à passer par des circuits de récapération appropriés.
• Ces circuits réutiliseront ou recycleront de manière saine la plupart des composants de votre équipement périmé.
• Le symbole représentant une poubelle sur roues barrée d'une croix vous invite à utiliser ces circuits.

• Pour en savoir plus sur les systèmes de collecte, de réutilisation et de recyclage, veuillez contacter votre administration locale ou régionale chargée de la gestion des déchets.
