KÄYTTÖOHJE CP-LX70 PIONEER

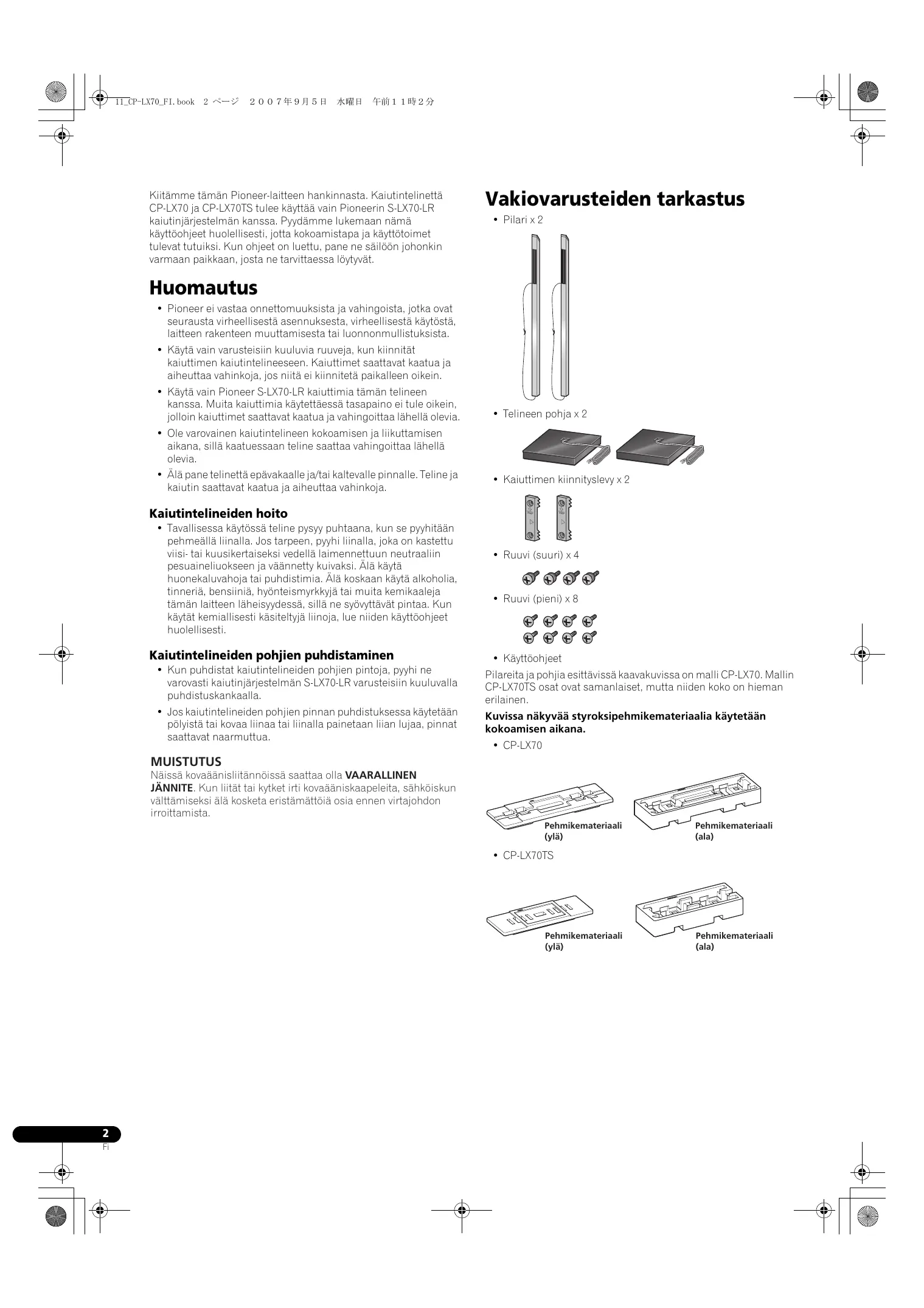

Kiitämme tämän Pioneer-laitteen hankinnasta. Kaiutintelinettä CP-LXT0 ja CP-LXTOTS tulee käyttää vain Pioneerin S-LXTO-LR kaiutinjärjestelmän kanssa. Pyydämme lukemaan nämä käyttéohjeet huolellisesti, jotta kokoamistapa ja käyttôtoimet tulevat tutuiksi. Kun ohjeet on luettu, pane ne säiléôn johonkin varmaan paikkaan, josta ne tarvittaessa lôytyvät. Huomautus + Pioneer ei vastaa onnettomuuksista ja vahingoista, jotka ovat seurausta virheellisestä asennuksesta, virheellisestä käytôstä, laitteen rakenteen muuttamisesta tai luonnonmullistuksista. Käytä vain varusteisiin kuuluvia ruuveja, kun kinnität kaïuttimen kaiutintelineeseen. Kaiuttimet saattavat kaatua ja aiheuttaa vahinkoja, jos niitä ei kinnitetä paikalleen oikein Käytä vain Pioneer S-LXT0-LR kaiuttimia tämän telineen kanssa. Muita kaïuttimia käytettäessä tasapaino ei tule oikein: jolloin kaïuttimet saattavat kaatua ja vahingoittaa lähellä olevia Ole varovainen kaiutintelineen kokoamisen ja liikuttamisen äikana, sillà kaatuessaan teline saattaa vahingoittaa lähellä olevia. kaiutin saattavat kaatua ja aiheuttaa vahinkoja Kaiutintelineiden hoito - Tavallisessa käytôssä teline pysyy puhtaana, kun se pyyhitään pehmeällà liinalla. Jos tarpeen, pyyhi linalla, joka on kastettu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja väännetty kuivaksi. Âlà käytä huonekaluvahoja tai puhdistimia. Âlà koskaan käytä alkoholia, tinneriä, bensiiniä, hyônteismyrkkyjä tai muita kemikaaleja tämän laitteen läheisyydessä, sillà ne syôvyttävät pintaa. Kun käytät kemiallisesti käsiteltyjä liinoja, lue niiden käyttôohjeet huolellisesti Kaiutintelineiden pohjien puhdistaminen + Kun puhdistat kaiutintelineiden pohjien pintoja, pyyhi ne varovasti kaiutinjärjestelmän S-LX70-LR varusteisiin kuuluvalla puhdistuskankaalla + Jos kaïutintelineiden pohjien pinnan puhdistuksessa käytetään pôlyistä tai kovaa liinaa tai liinalla painetaan liian lujaa, pinnat saattavat naarmuttua MUISTUTUS Näissä kovaäänislitännôissä saattaa olla VAARALLINEN JANNITE. Kun liität tai kytket irti kovaääniskaapeleita, sähkôiskun välttämiseksi älä kosketa eristämättôiä osia ennen virtajohdon irroittamista. Âlà pane telinettä epävakaalle ja/tai kaltevalle pinnalle. Teline ja Vakiovarusteiden tarkastus Pilari x 2

î ï Ruuvi (suuri) x 4 CASACAS Ruuvi (pieni) x 8 eee eee Käyttôohjeet Pilareita ja pohjia esittävissä kaavakuvissa on malli CP-LX70. Mallin CP-LX70TS osat ovat samanlaiset, mutta niiden koko on hieman erilainen. Kuvissa näkyvää styroksipehmikemateriaalia käytetään kokoamisen aikana. CP-LX70 Pehmikemateriaali {ala) Pehmikemateriaali (lä) Pehmikemateriaali (ala) +1e

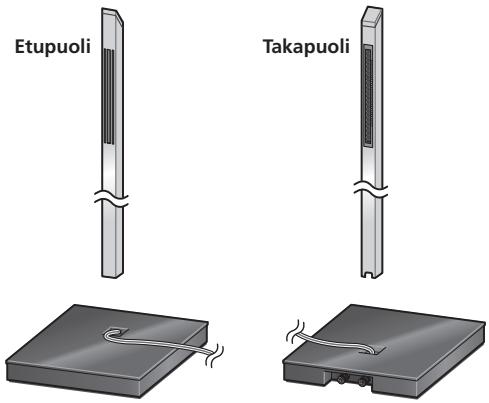

PSE XP TILP-LXTO FI. book 3 —2? RER FALL 22 2007#9H5H Pilarit ja kaïutintelineen pohjat on suunniteltu asennettavaksi Hiettyyn suuntaan. Varmista kokoamisen aikana, että ne varmasti Hulevat oïkeinpäin. : n.

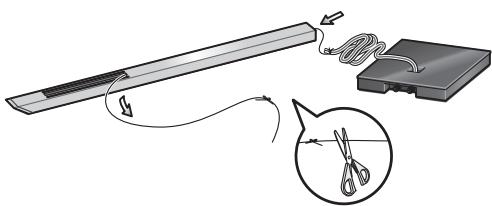

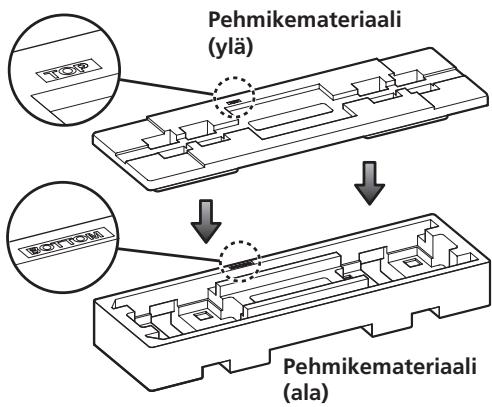

Kaiutintelineiden asennus + Aseta teline vakaalle, tasaiselle pinnalle; sen asettaminen epävakaalle pinnalle saattaa olla vaarallista. Kun sijoitat kaïutinta, pidä mielessä, että kaiuttimen asento ja paikka vaikuttavat äänensävyyn: Jos basso on riittämätôn, siirrä kaïutinta lähemmäs seinää. Täyteläisin basso saacaan, kun kaiutin on seinää vasten. Jos basso on liian voimakas ja ääni vaimea, sir kaïutinta kauemmas seinästä. Kaiuttimen sijoittaminen paksua verhoa vasten saattaa olla myôs tehokasta Muuttele kaiuttimen asentoa, kunnes järjestelmä antaa parhaan mahdollisen ääneni +1e Kaiutintelineiden kokoaminen Kokoa teline aina pehmeällä, tasaisella pinnalla (esim. maton päällà) Kokoamiseen tarvitaan keskikokoinen Phillips-ruuviavain + Styroksipehmikkeitä käytetään kokoamisen aikanal Vain CP-LX70: Varmista, että pinnat, joilla on merkintéjä, ovat vlôspäin ja näytetyssä suunnassa ja aseta sitten yläpehmike alapehmikkeen päälle kuvassa näkyällà tavalla Pehmikemateriaali (13) Pehmikemateriaali (la) 1 Kuljeta kaiutinjohto pilarin läpi ja aseta pilari telineen pohjaan. Aseta pilari tasaiselle pinnalle ja leikkaa pilarin läpi tuleva lanka Sido telineen pohjasta tuleva kaiutinjohto pilarin pohjassa olevaan langanpäähän. Vedä pilarin edestä yIhäältà tulevasta langanpäästä, jotta kaiutinjohto saadaan vedetyksi pilarin läpi + Ota lanka pois, kun kaiutinjohto on tullut pilarin läpi Aseta pilari sitten pystyyn ja sovita pilarin pohja telineen pohjaan varmistaen, että pilari tulee telineen pohjassa olevaan aukkoon + Kun sovitat pilaria telineen pohjaan, varmista, että kaiutinjohto tulee pilarin pohjassa olevasta vaosta eikä jäà puristuksin pilarin ja telineen pohjan väliin. + Varo naarmuttamasta telineen pohjan pintaa pilarilla, sillà telineen pohjan koristepinta naarmuttuu hyvin helposti

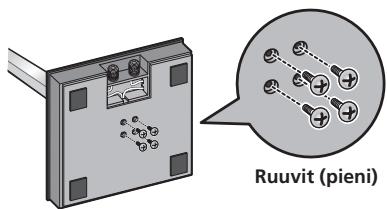

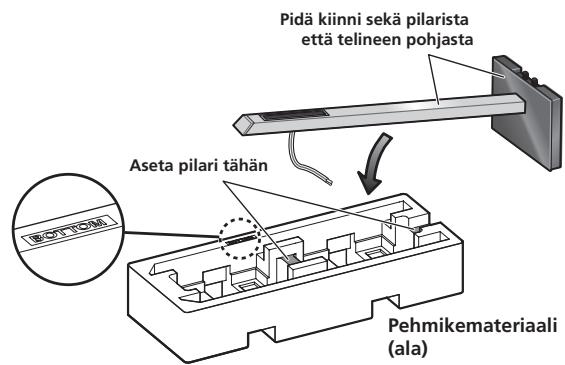

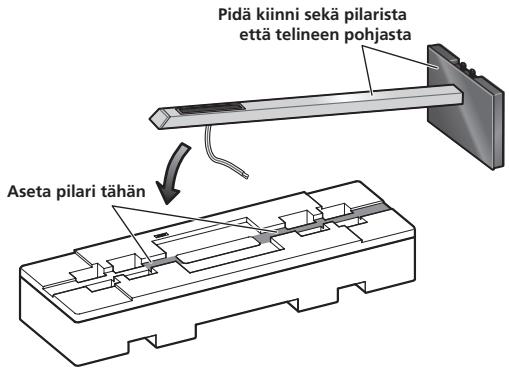

2 Kiünnitä pilari telineen pohjaan. Kun pilari on kiinnitetty telineen pohjaan, aseta teline hitaasti pehmikemateriaalin vakoon (varusteisiin kuuluvissa kaavakuvissa näytettyihin paikkoihin) nin, että telineen takaosa osoittaa ylôs (pidä lujasti kinni pilarista ja telineen pohjasta tänä aikana) + Mallin CP-LX70 pilari ja pohja Pidä kinni sekä pilarista että telineen pohjasta + Mallin CP-LXTOTS pilari ja pohja Pidä kinni sekä pilarista että telineen pohjasta Pehmikemateriaali (ala) Kinnitä pilari telineen pohjan pohjapuolelta käsintelineen pohjaan 4 varusteisiin kuuluvalla ruuvilla (pieni).

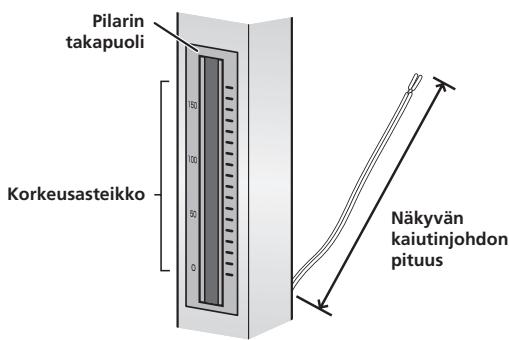

3. Säädä kaiutinjohdon pituus.

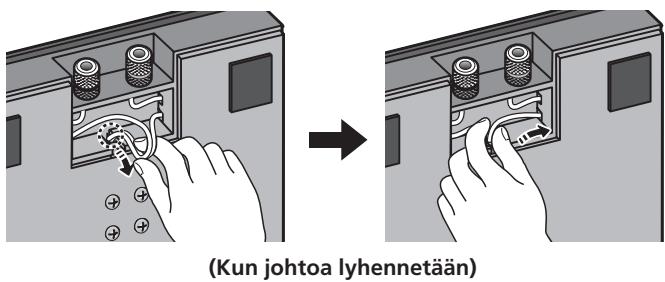

Säädä kaïutinjohdon pituus sopivaksi kaïuttimen asennuskorkeudelle. Katso pilarin takana olevaa korkeusasteikkoa ja säädä näkyvän kaïutinjohdon pituus käytämällä seuraavia lukuja viitteenä: Asteikko: 0 Noin 11 cm Asteikko: 100 Noin 15 cm Asteikko: 170 Noin 22 cm Pilarin takapuoli Korkeusasteikko pituus + Lyhennä kaiutinjohtoa säätämällà pituus vetämällà pilarissa oleva ylimääräinen johto telineen pohjan alaosassa olevasta aukosta ja painamalla tämä ylimääräinen johto sitten aukkoon, josta oikea tai vasen johto kulkee kuvassa näytetyllä tavalla. Jos kaikki ylimääräinen johto ei mene aukkoon, pane ylimääräinen johto-osa telineen pohjan alla olevaan avonaiseen tilaan {Kun johtoa lyhennetään) nil +1e

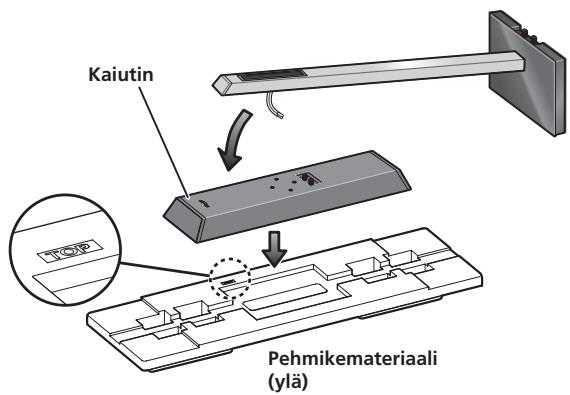

—+1e 4 Kaïuttimen kinnittämisen valmistelutoimet. CP-LX70: Aseta kaiuttimen teline tilapäisesti pystyyn ja irrota pojassa oleva pehmikemateriaali jättäen lattialle vain yInäällä olevan pehmikemateriaalin. Aseta kaïutin yläpehmikkeen päälle ja aseta kaïuttimen teline kaiuttimen päälle.

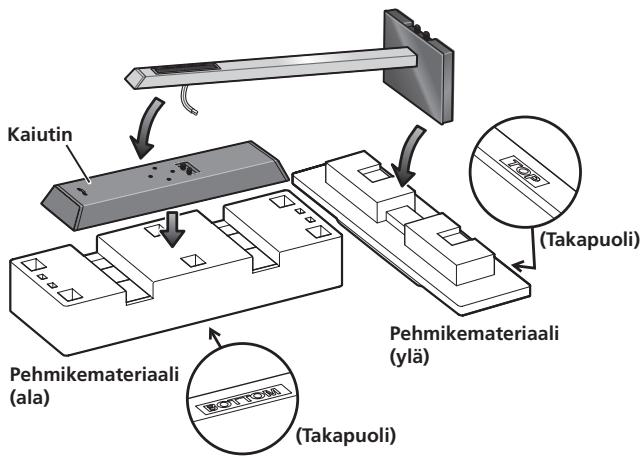

Pehmikemateriaali (yä) CP-LX70TS: Aseta kaïutinteline tilapäisesti pystyyn, Käännä pojassa oleva pehmikemateriaali sitten toisinpäin ja aseta kaiutin sen päälle. Kuten kuvassa on näytetty, käännä yläpehmikemateriaali sivuttain ja suuntaa se sivuttain telineeseen nähden, ja aseta sitten vaiheessa 2 koottu kaïutinteline sen päälle.

(rakapuoli) Pehmikemateriaali

Pehmikemateriaali Le (ala) (rakapuoli) 5 _Liitä kaïutinjohto kaïuttimeen. Vedä kaiutinjohto pilarin etuosan läpi (pohjapuoli asennuksen aikana) ja littà kaiuttimen takana sijaitseviin littimiin +_Liitä merkin omaava kaïutinjohto (+) liittimeen ja iiman merkkiä oleva johto (-) littimeen + Jos johtojen liittäminen on vaikeaa, muuta hieman pilarin ja kaïuttimen paikkaa e|+-

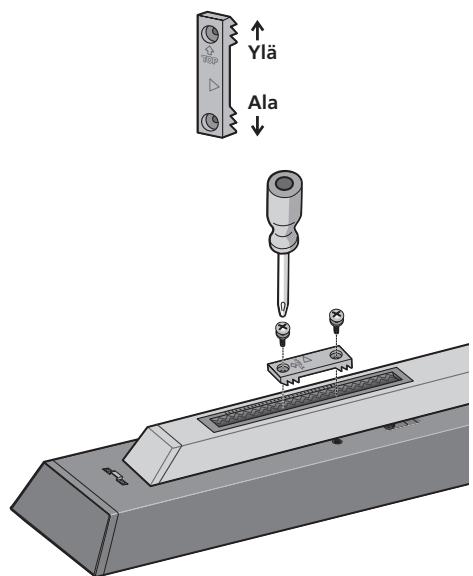

+1e 6 Kinnitä kaiutin. Kun kaiutin on asetettu asennuspaikkaan, vedä kaiutinjohto kireälle ja pane se taiteen telineen pohjan alapuolelle vaiheessa 3 näytetyllà tavalla Aseta sitten kaiuttimen kiinnityslevy pilariin ja kinnitä kaiuttimeen varusteisiin kuuluvilla ruuveilla (suuret) + Kaïuttimen kinnityslewyt voidaan asentaa vain tiettyyn suuntaan. Kinnitä ne niin, että merkillä “TOP” merkitty puoli osoittaa kaiuttimen ja pilarin yläosaan

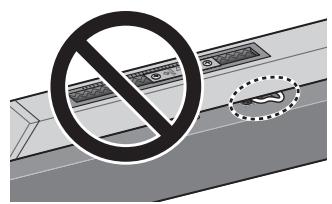

Huomautus Varmista, ettà kaiutinjohto ei jéà puristuksiin pilarin ja kaiuttimen väliin.

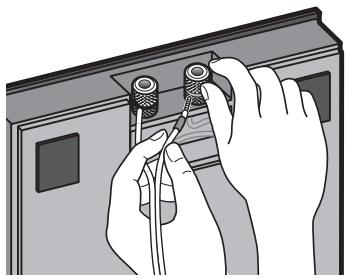

Liitä kaiutinjohto vahvistimeen Liitä kaiutinjohto telineen pohjan takana olevin liittimin. 1 Katkaise virta vahvistimesta. 2 _Liitä kaiutinjohdot telineen pohjan takana oleviin tuloliittimin. Tuloliittimen napaisuus: punainen on po: (+) ja musta negativinen (-). nen 3 Liitä johtojen toinen pää vahvistimen kaiuttimen lähtôlittimiin (katso tarkemmat tiedot vahvistimen käyttéohjeista). Ota kiinni alempien tuloliittimien suojusten nupeista ja käännä niitä vasemmalle (vastapäivään), aseta kaiutinjohdot litinkantojen aukkoihin ja kinnitä johdot sitten kiristämällä nupit Telineen pohjan liittimet voidaan liittää myôs banaanipistokkeella. Kun käytät banaanipistokkeita, ota pois tuloliittimen päässä oleva suojus. Jos johtojen säikeet tyôntyvät ulos littimistä ja säikeet pääsevät koskettamaan toisiaan, vahvistimeen kohdistuu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, että vahvistin lakkaa toimimasta ja vahingoittuu Kun pistokkeet on litetty, varmista johdoista kewyesti vetämällà että johtojen päät on kiinnitetty lujasti littimiin. Huonot littännät aiheuttavat kohinaa ja katkoja ääneen: Kun käytetään vahvistimeen liitettyjà kaiuttimia, normaalia stereotehostetta ei saada, jos toisen kaiuttimen (vasemman tai oikean) napaisuus (+.-) on käänteinen. Sijoitus Suorita kaiuttimien asennus loppuun nostamalla kaiuttimet ja niiden kinnitetyt telineet paikalleen pystyasentoon. Katso lukua “Kaiutintelineiden asennus” sivulta 8. + Ylé- ja alapehmikemateriaaleja ei tule hävittää asennuksen jälkeen vaan ne tulee panna talteen. Kaiuttimen korkeuden muuttaminen Kun kaiuttimien korkeutta muutetaan, asenna teline uudelleen luvun “Kaiutintelineiden kokoaminen” vaiheiden 3-6 mukaisesti + Àlà yritä säätää korkeutta telineen ollessa pystyasennossa. Tämä saattaa aiheuttaa kaiuttimen kaatumisen, jolloin seurauksena on vaurioita ja vahinkoja +1e

& A à TIUP-LXTO FI. book 7 —Y 2007#Æ9H5H MH /FAIL 129 Tekniset tiedot Ulkoiset mitat Paino 8.9 kg + CP-LX70 (lattiateline) 271 mm (L) x 1067 mm (K) x 271 mm (S) Vakiovarusteet Pilarit Telinepohjat Kaïuttimen kinnityslevyt [SNN1069] Ruuvit (suuri) (BMHS0P350FBN] Ruuvit (pieni) [BMZ40P200FTB] Nämä käyttéohjeet [SRD6095] oRvwon Vaihto-osanumerot Liukuestolewyt [SEB1824] Tulolitin (punainen) [SKX1105] Tulolitin (musta) [SKX1106] Yläpehmikemateriaali [SHA2596] Alapehmikemateriaali [SHA2597] Kumitiivistemateriaali [SEC2155] Ulkoinen pakkauslaatikko [SHG6826] Suoja-arkki (telinepohjalle) [SHC1841] Polyetyleenikotelo (ruuveille ja kaiuttimien kiinnityslewyille) [SHL1460] Polyetyleenikotelo (liitäntäkaapeleille) [SHL1296] Polyetyleenikotelo (käyttéohjeille) [SHL1295] Polyetyleenikotelo (pilareille) [SHL1426] Tuotenumerot on mainittu alla hakasulkujen sisällä. Ulkoiset mitat Paino 5.9 kg + CP-LX7OTS (pôytäteline) 225 mm (L) x 681 mm (K) x 225 mm (S) Vakiovarusteet Pilarit Telinepohjat Kaïuttimen kinnityslevyt [SNN1069] Ruuvit (suuri) (BMHS0P350FBN] Ruuvit (pieni) [BMZ40P200FTB] Nämä käyttéohjeet [SRD6095] oRvwon Vaihto-osanumerot Liukuestolewyt [SEB1824] Tulolitin (punainen) [SKX1105] Tulolitin (musta) [SKX1106] Yläpehmikemateriaali [SHA2590] Alapehmikemateriaali [SHA2600] Kumitilvistemateriaali [SEC2155] Ulkoinen pakkauslaatikko [SHG6827] Suoja-arkki (telinepohjalle) [SHC1841] Polyetyleenikotelo (ruuveille ja kaiuttimien kiinnityslewyille) [SHL1460] Polyetyleenikotelo (liitäntäkaapeleille) [SHL1349] Polyetyleenikotelo (käyttéohjeille) [SHL1296] Polyetyleenikotelo (pilareille) [SHL1347] Tuotenumerot on mainittu alla hakasulkujen sisällä. + Parannusten vuoksi pidätämme oikeuden muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta Jos haluat hävittäätuotteen,älä hävitä sitä normaalin talousjätteen X mukana. Käytetyille sähkôlaitteille on erillinen keräysjäriestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä = koskevaa lainsäädäntôà. EU:n jäsenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkôtuotteet maksutta erilisiin keräyspisteisiin tai jälleenmyyjälle {ostettaessa vastaava uusi tuote) Niden maiden osalla, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi Tekemällä in varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristôlle ja inmisen terveydelle. Julkaisija : Pioneer Corporation. Copyright-oikeudet © 2007 : Pioneer Corporation. Kaikki oikeudet pidätetään. +1e
