MODE D'EMPLOI CP-LX70 PIONEER

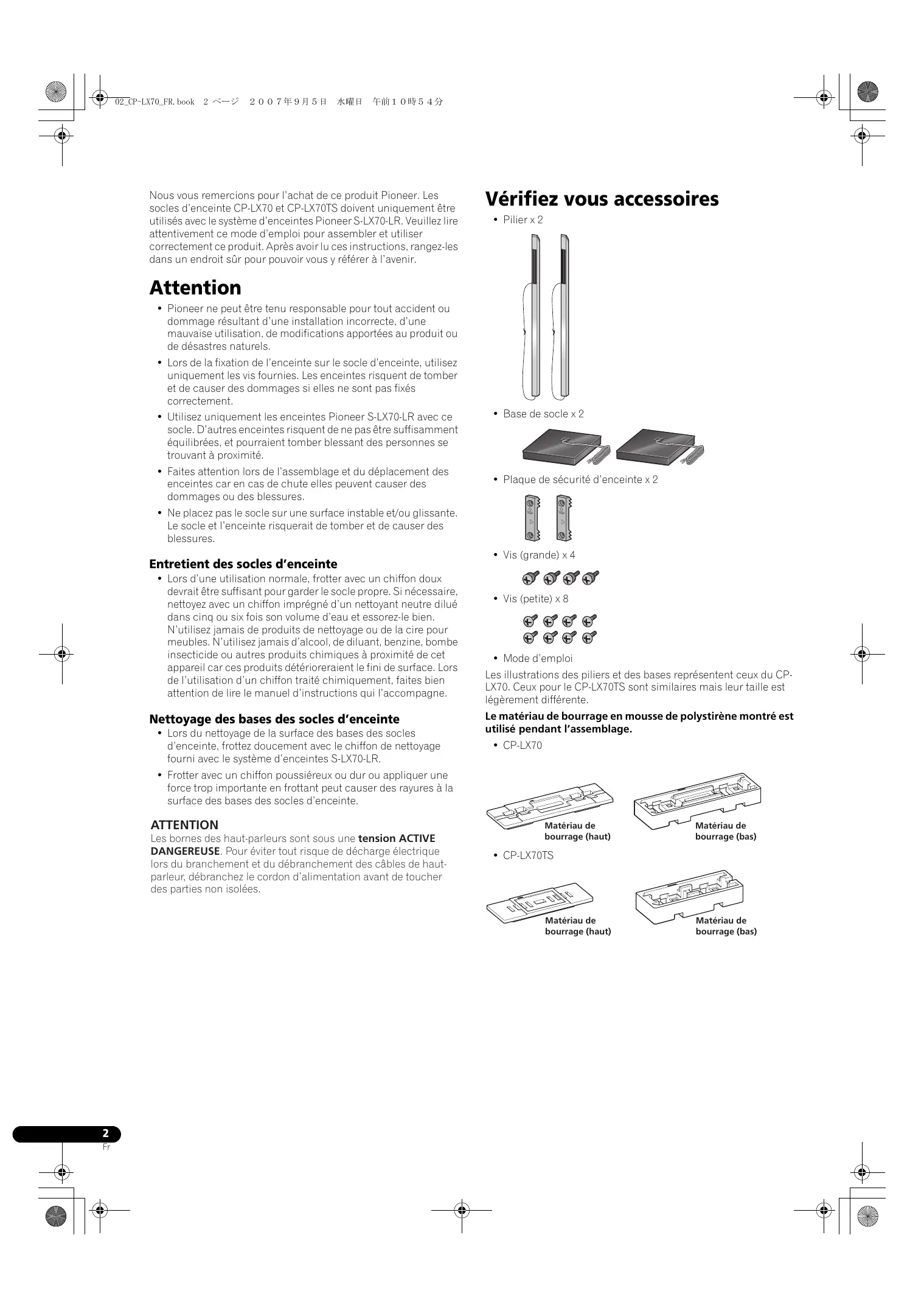

—+1e | & DZ-UP-LXTO_FR. book 2 —2? 20074#9H5H kMH ‘FHI1 O5 4% Nous vous remercions pour l'achat de ce produit Pioneer. Les socles d'enceinte CP-LX70 et CP-LXTOTS doivent uniquement être utilisés avec le système d'enceintes Pioneer S-LX70-LR. Veuillez lire attentivement ce mode d'emploi pour assembler et utiliser correctement ce produit. Après avoir lu ces instructions, rangez-les dans un endroit sûr pour pouvoir vous y référer à l'avenir. Attention + Pioneer ne peut être tenu responsable pour tout accident ou dommage résultant d'une installation incorrecte, d'une mauvaise utilisation, de modifications apportées au produit ou de désastres naturels Lors de la fixation de l'enceinte sur le socle d'enceinte, utilisez uniquement les vis fournies Les enceintes risquent de tomber et de causer des dommages si elles ne sont pas fixés correctement. Utilisez uniquement les enceintes Pioneer S-LX7O-LR avec ce socle. D'autres enceintes risquent de ne pas être suffisamment équilibrées, et pourraient tomber blessant des personnes se trouvant à proximité Faites attention lors de l'assemblage et du déplacement des enceintes car en cas de chute elles peuvent causer des dommages ou des blessures. Ne placez pas le socle sur une surface instable et/ou glissante Le socle et l'enceinte risquerait de tomber et de causer des blessures. Entretient des socles d'enceinte + Lors d'une utilisation normale, frotter avec un chiffon doux devrait être suffisant pour garder le socle propre. Si nécessaire nettoyez avec un chiffon imprégné d'un nettoyant neutre dilué dans cinq ou six fois son volume d'eau et essorez-le bien N'utilisez jamais de produits de nettoyage ou de la cire pour meubles. N'utilisez jamais d'alcool, de diluant, benzine, bombe insecticide ou autres produits chimiques à proximité de cet appareil car ces produits détérioreraient le fini de surface. Lors de l’utilisation d'un chiffon traité chimiquement, faites bien attention de lire le manuel d'instructions qui l'accompagne. Nettoyage des bases des socles d'enceinte + Lors du nettoyage de la surface des bases des socles d'enceinte, frottez doucement avec le chiffon de nettoyage fourni avec le système d'enceintes S-LX70-LR. + Frotter avec un chiffon poussiéreux ou dur ou appliquer une force trop importante en frottant peut causer des rayures à la surface des bases des socles d'enceinte. ATTENTION Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut- parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées Vérifiez vous accessoires + Pilier x 2 oo L + Base de socle x 2

+ Plaque de sécurité d'enceinte x 2

î ï + Vis (grande) x 4 CASACAS + Vis (petite) x 8 eee eee + Mode d'emploi Les illustrations des piliers et des bases représentent ceux du CP- LX70. Ceux pour le CP-LXTOTS sont similaires mais leur taille est légèrement différente Le matériau de bourrage en mousse de polystirène montré est utilisé pendant l'assemblage. + CP-LX70 Matériau de Matériau de bourrage (haut) bourrage (bas) + CPLXTOTS Matériau de bourrage (haut) Matériau de bourrage (bas)

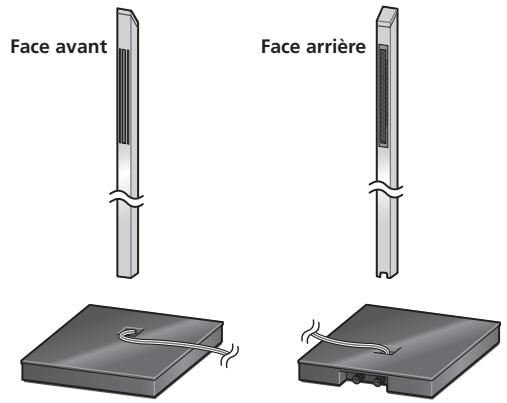

à D2-UP-LXTO_FR.book 3 <—2 2007#9A5H 7kMA ‘FAI OHF5 4% Les piliers et les bases des socles d'enceinte sont conçus avec un orientation spécifique pour l'assemblage. Pendant l'assemblage, assurez-vous qu'ils sont attachés dans la direction correcte Face 1 Face 1

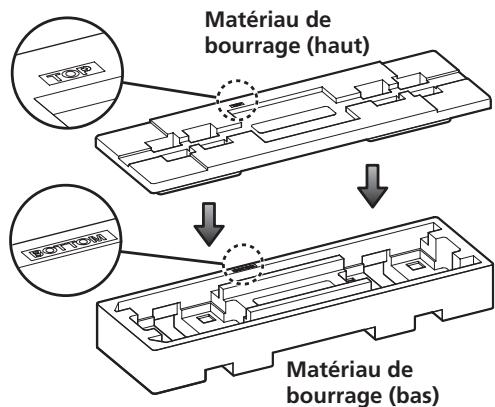

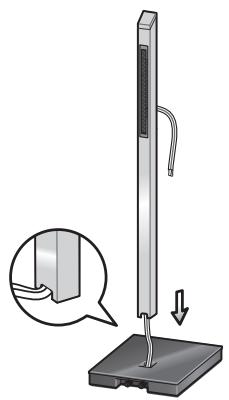

Œ y Installation des socles d'enceinte + Placez le socle sur une surface stable et plate. Le placer surune surface instable peut être dangereux. Lors de l'installation de l'enceinte, gardez à l'esprit que la tonalité est affectée par la position de l'enceinte. S'il n'y a pas suffisamment de grave, approchez l'enceinte du mur. Le son le plus riche en graves est obtenu quand l'enceinte est juste contre le mur. Si il y a trop de graves et que la tonalité est étoutfée, éloignez l'enceinte du mur. Placez l'enceinte contre un rideau épais peut aussi être efficace. Ajustez la position si nécessaire pour obtenir un son optimal pour votre système. Assemblage des socles d'enceinte Assurez-vous d'assembler le socle sur une surface plage relativement douce (comme sur un tapis) Un tournevis cruciforme de taille moyenne est nécessaire pour l'assemblage + Les matériaux de bourrage en mousse de polystyrène sont utilisés pendant l'assemblage CP-LX70 uniquement: Vérifiez que la surface avec l'impression est dirigée vers le haut et orientée comme montré, puis alignez le matériau de bourrage du haut sur le matériau de bourrage du bas, comme montré sur l'illustration: Matériau de bourrage (haut) Matériau de bourrage (bas) 1 Faîtes passer le câble dans le pilier et placez le pilier sur la base du socle. Placez le pilier sur une surface plate et coupez la ficelle qui passe dans le pilier, Attachez le câble d'enceinte qui sort de la base du socle à l'extrémité de la ficelle en bas du pilier, Tirez l'extrémité de la ficelle qui sort de côté avant supérieur du pilier pour tirez aussi le câble d'enceinte vers le haut. + Retirez la ficelle une fois que le câble d'enceinte est passé dans le pilier. Ensuite, mettez le pilier debout et placez le bas du piler sur la base du socle en vous assurant que le pilier est aligné avec les trous dans la base du socle + Lors du placement du pilier sur la base du socle, assurez-vous que le câble d'enceinte passe à travers la fente du bas du pilier et ne se retrouve pas coincé entre le pilier et la base du socle. +1e

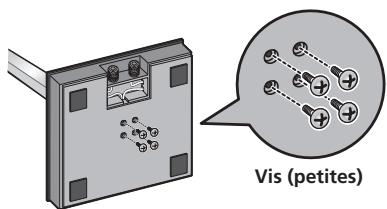

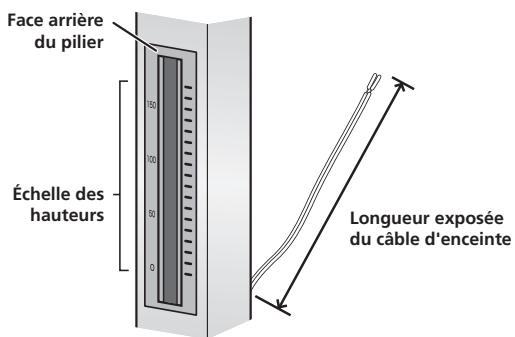

+ Assurez-vous de ne pas rayer la surface de la base du socle avec le pilier car le panneau stratifié de la base du socle peut s'érafler facilement 2 Fixation du pilier sur la base du socle. Pendant que le pilier est placé sur la base du socle, insérez doucement le socle dans a fente du matériau de bourrage (les emplacements sont indiqués sur l'illustration ci-contre) de façon que la face arrière du socle soit dirigée vers le haut (tenez solidement le pilier et la base du socle pendant l'opération) + Pilier et base pour le CP-LX70 Tenez à la fois le pilier et la base du socle + Pilier et base pour le CP-LX7OTS Tenez à la fois le pilier et la base du socle Matériau de bourrage (bas) À partir du dessous de la base du socle, fixez le pilier sur la base du socle en vissant les 4 vis (petites) fournies. 3 Ajustez la longueur du câble d'enceinte. Ajutez la longueur du câble d'enceinte en fonction de la hauteur à laquelle vous allez installer l'enceinte. En vous référant à l'échelle des hauteurs située à l'arrière du pilier, ajuster la longueur de la partie du câble d'enceinte exposée en utilisant les chiffres suivant comme référence: Échelle: 0 Environ 11 cm Échelle: 100 Environ 15cm Échelle: 170 Environ 22 cm Échelle des hauteurs ” Longueur exposée du câble d'enceinte + Pour raccourcir le câble d'enceinte, ajustez la longueur en tirant un supplément de cäble dans le pilier à partir du trou dessous la base du socle, puis poussez le câble en trop dans le trou où les câble droit et gauche passe, comme le montre l'illustration ci-contre. Si tout le câble en trop ne peut pas être inséré dans le trou, mettez le câble restant dans l'espace ouvert en bas de la base du socle. (Pour rendre le cordon plus court) nil

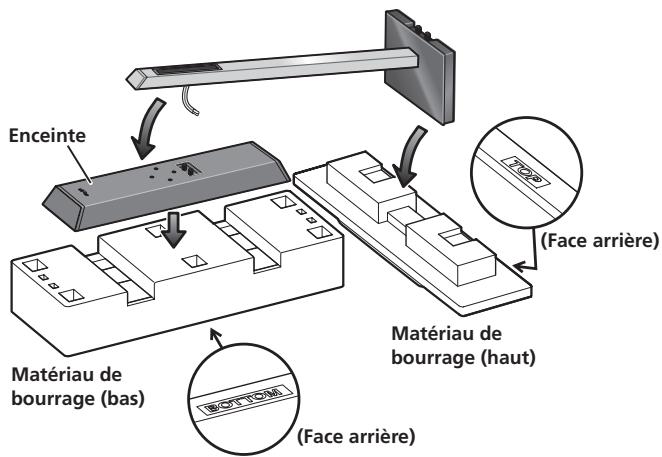

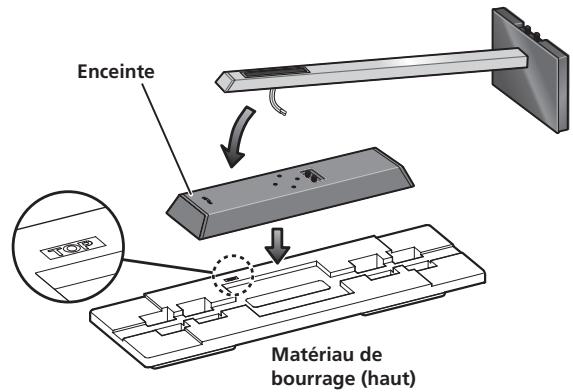

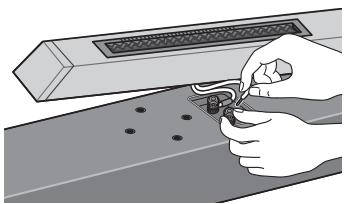

—+1e 4 Préparation pour la fixation de l'enceinte. CP-LX70: Placez temporairement le socle d'enceinte debout, et détachez le matériau de bourrage du bas, en laissant uniquement le matériau de bourrage du haut sur le sol. Placez l'enceinte sur le matériau de bourrage du haut et placez le socle de l'enceinte par dessus l'enceinte Matériau de bourrage (haut) CP-LX70TS: Mettez le socle d'enceinte temporairement debout, puis retournez le matériau de bourrage du bas et placez l'enceinte dessus. Comme montré sur l'illustration, tournez le matériau de bourrage du haut latéralement et orientez le latéralement sur le socle, puis posez le socle d'enceinte assemblé à l'étape 2 par dessus Enceinte Matériau de bourrage (haut) Matériau de bourrage (bas) (Face arrière) 5 Connectez le câble d'enceinte à l'enceinte. Tirez le câble d'enceinte par le côté avant du pilier (le côté intérieur pendant l'assemblage) et connectez-le aux prises situées à l'arrière de l'enceinte. + Connectez le câble d'enceinte marqué à la prise (+), et le câble d'enceinte sans marque à la prise (-). + Si la connexion des câble est difficile à réaliser, bougez légèrement la position du pilier et de l'enceinte e|+-

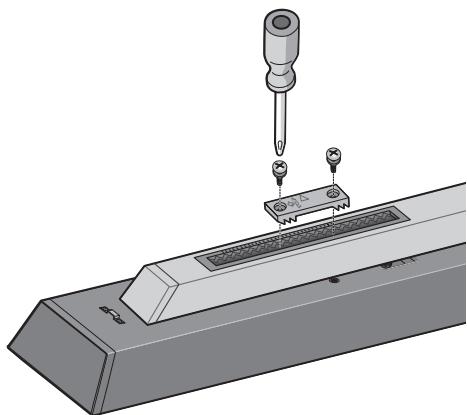

+1e 6 Fixez l'enceinte. Une fois que l'enceinte est placée dans sa position d'installation, tirez le câble d'enceinte en trop et placez-le dessous la base du socle comme montré à l'étape 3 Ensuite, placez la plaque de sécurité de l'enceinte sur le pilier et fixez-la au pilier en utilisant les vis (grandes) fournies. + Les plaques de sécurité des enceintes sont conçues avec une orientation particulière dans laquelle elles doivent être installées. Fixez-les de façon que le côté sur lequel “TOP” est imprimé soit orienté vers le haut de l'enceinte et du pilier.

Attention Vérifiez que le câble d'enceinte ne soit pas coincé entre le pilier et l'enceinte

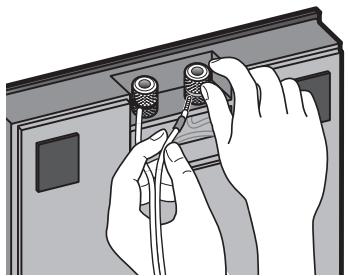

| V7 D2UP-LXTO_FR. book 6 <—% 2007#9H5H KM ‘FIL O5 4% Connectez le câble d'enceinte à l'amplificateur Connectez le câble d'enceinte aux prises situées sur le côté arrière de la base du socle 1 Mettez votre amplificateur hors tension. 2 Connectez le câble d'enceinte aux prises d'entrée situées sur le côté arrière de la base du socle. Pour la polarité des prises d'entrées, le rouge est positif (+) et le noir négatif (-).

3. Connectez les autres extrémités des câble aux prises de sortie

d'enceinte de l'amplificateur (pour en savoir plus, reportez-vous au mode d'emploi de votre amplificateur). Tenez fermement les boutons rotatifs des prises d'entrée inférieure et tournez-les vers la gauche (sens contraire des aiguilles d'une montre), insérez le fil de chaque câble d'enceinte dans le trou de la prise, puis serrez le bouton pour fixer les fils Vous pouvez aussi connecter les prises de la base du socle avec des fiches banane. Lors de l'utilisation d'une fiche banane assurez-vous de retirez le capuchon qui se trouve sur la prise d'entrée S'il arrive que les files des câbles soit sortis des prises et qu'ils entrent en contact les uns avec les autres, cela ajoutera une charge supplémentaire excessive à l'amplificateur. Et cela peut entraîner un arrêt du fonctionnement de l'amplificateur et peut même l'endommager Après avoir connecter les fiches, tirez légèrement sur les câble pour vous assurer que les extrémités des câble sont connectées solidement aux prises, Une mauvaise connexion peut créer du bruit des interruptions du son Lors de l'utilisation d'un jeu d'enceintes connectées à un amplificateur, vous n'obtiendrez pas l'effet stéréo normal si la polarité (+, -) d'une des enceintes (gauche ou droite) est inversée +1e Placement Finissez l'installation du système d'enceintes dans votre pièce en les mettant debout avec leur socle attaché. Reportez-vous à la section ‘Installation des socles d'enceinte” à la page 8. + Les matériaux de bourrage de bas et du haut ne doivent pas être jetés après l'assemblage, mais conservés dans un endroit sûr. Changement de la hauteur de l'enceinte Pour changer la hauteur des enceintes, réassemblez les socle en vous référant aux étapes 3 à 6 de ‘Assemblage des socles d'enceinte." + N'essayez pas d'ajuster la hauteur de l'enceinte alors que le socle est debout, L'enceinte risquerait de tomber et cela pourrait entraîner des dommages ou des blessures

& RU ; ï PS V7 D2UP-LXTO_FR. book 7 2 2007#9H5H kMH ‘FIL OW5 4% 7 +1e Spécifications Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il + CP-LX70 (socle de sol) K collecte séparé pour les appareils 6 Dimensions extérieure 271 mm (L) x 1067 mm (H) x 271 mm (P) ms LÉ récupérés traités et POIGS nn 89kg Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent : . retourner gratuitement leurs appareils électroniques usagés aux centres de Accessoires fournis collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf PIIIEFS een 2 Bases du ou 9 Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les ASES QU SOCIE meme autorités locales pour savoir comment vous pouvez vous débarrasser de vos Plaques de sécurité des ENCEINTES [SNN 1069]... 2 appareils Vis (grande) [BMHB50P360FBN] 4 VIS (petite) [BMZ4OP200FTB] ce 8 Vous garantirez ainsi que les appareils dont vous vous débarrassez sont Ce mode d'emploi [SRD6095] 277" 1 correctement récupérés, traités et r et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine. Numéros des pièces de rechange Patins antidérapants (SEB1324] Prise d'entrée (rouge) [SKX1105] Prise d'entrée (noire) [SKX1106] Matériaux de bourrage du haut [SHA2596] Matériaux de bourrage du bas [SHA2597] Joint en caoutchouc [SEC2155] Carton d'emballage extérieur [SHG6326] Feuille de protection (pour la base du socle) [SHC1841] Sachet en polyéthylène (pour les vis et les plaques de sécurité des enceintes) [SHL1460] Sachet en polyéthylène (pour les câbles de connexion) [SHL1296] Sachet en polyéthylène (pour le mode d'emploi) [SHL1295] Sachet en polyéthylène (pour les piliers) [SHL1426] Les numéros de produit sont indiqués ci-dessus entre crochets: + CP-LX7OTS (socle de bureau) Dimensions extérieure 225 mm (L) x 681 mm (H) x 225 mm (P) > POÏAS rm. 5.9 kg 7 Plaques de sécurité des enceintes [SNN1069] 2 Vis (grande) (BMH50P350FBN] 4 Vis (petite) [BMZ40P200FTB] 8 Ce mode d'emploi [SRD6095]...................................................... 1 Numéros des pièces de rechange Patins antidérapants (SEB1324] Prise d'entrée (rouge) [SKX1105] Prise d'entrée (noire) [SKX1106] Matériaux de bourrage du haut [SHA2599] Matériaux de bourrage du bas [SHA2600] Joint en caoutchouc [SEC2156] Carton d'emballage extérieur [SHG6327] Feuille de protection (pour la base du socle) [SHC1841] Sachet en polyéthylène (pour les vis et les plaques de sécurité des enceintes) [SHL1460] Sachet en polyéthylène (pour les câbles de connexion) [SHL1349] Sachet en polyéthylène (pour le mode d'emploi) [SHL1295] Sachet en polyéthylène (pour les piliers) [SHL1347] Les numéros de produit sont indiqués ci-dessus entre crochets: + Les caractéristiques techniques et le design peuvent être modifiés sans aucun avis pour y apporter des améliorations. Publication de Pioneer Corporation © 2007 Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
