GEBRUIKSAANWIJZING CP-LX70 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product. De CP-LX70 en CP-LX70TS luidsprekerstandaards mogen alleen met het S-LX70-LR Pioneer luidsprekersystem worden gebruikt. Lees deze handleiding aandachtig door zodat u het product op de juiste wijze monteert en gebruikt. Bewaar de handleiding op een veilige plaatsvoor eventuale naslag in de toekomst.

Let op

• Pioneer kan nicht aansprakelijk worden gesteld voor ongevallen of schade die het gevolg zijn van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen.
• Gebruik uitsluitend de bijgeleverde schroeven om de luidspreker aan de luidsprekerstandaard te bevestigen. De luidspreker kan vallen en beschadigd raken als deze nicht juist worden bevestigd.
• Gebruik deze standaard alleen voor de Pioneer S-LX70-LR luidsprekers. Andere luidsprekers können möglichn Niet juist worden bevestigd, waardoor ze vallen en letsel veroorzaken aan Personen in de buurt.
• Wees voorzichtig bij de montage en het verplaatsen van de luidsprekerstandaard, want deze kan beschadiging of letselveroorzaken wonneer hij valt.
• Plaats de standardiet Niet op een onstabel en/of hellend oppervlak. De standarde en de luidspreker zonden konnen vallen en letsel veroorzaken.

Verzorging van de luidsprekerstandaards

• Bij normaal gebruik kut u de standarda schoonmaken door deze met een zachte doek af te vegen. Voor het verwijderen van hardnekig vuil kut u een doek gebruiken die bevochtig is met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of reinigers. Gebruik geen alcohol, witte spiritus, benzine, insetkenspray of andere chemicalien in de buurt van of op deze standarda waar dit soort middelen de afwerking aantast. Bij gebruik van een chemisch geimpregneerde doek moet u zorgvuldig de bijbehorende instructies lezen.

Schoonmaken van het voetstuk van de luidsprekerstandaard

• Wanner u het voetstuk van de luidsprekerstandaard wilt schoonmaken, kut u dit voorzichtig met de reinigingsdoek afvegen die bij het S-LX70-LR luidsprekersystem worden geleverd.
• Wonneer een vuile of harde doeck worden gebruikt, of als u te hard drukt bij het afvegen,+kunnen er krassen op het voetstuk van de luidsprekerstandaardkommen.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels,要去 u de stekker uit het stopcontact halen voordat u Niet geïsoleerde onderdelen aanraakt.

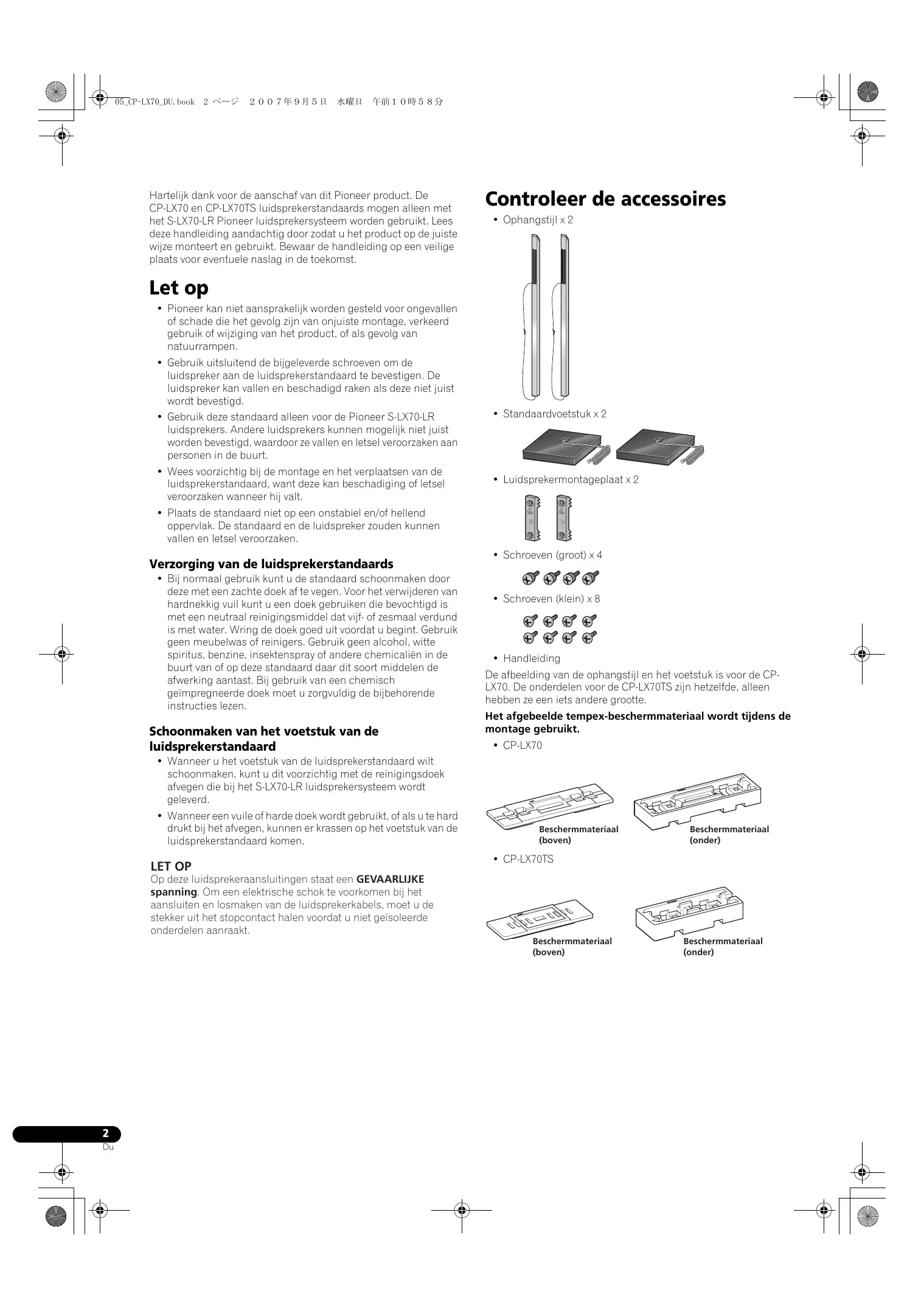

Controller de accessoires

• Ophangstijl × 2

• Standaardvoetstuk x 2

Luidsprekermontageplaat × 2

• Schroeven (groot) x 4

• Schroeven (klein) x 8

• Handleiding

De afbeelding van de ophangstijl en het voetstuk is voor de CP-LX70. De onderdelen voor de CP-LX70TS zijn hetzelfde, alleen hebben ze een iota andere grootte.

Het afgebeelde tempex-beschemmaterialiaal wordenijdens de montage gebruikt.

• CP-LX70

Beschermmaterialiaal (boven)

Beschermmaterialiaal (onder)

• CP-LX70TS

Beschermmaterialiaal (boven)

Beschir (onder)

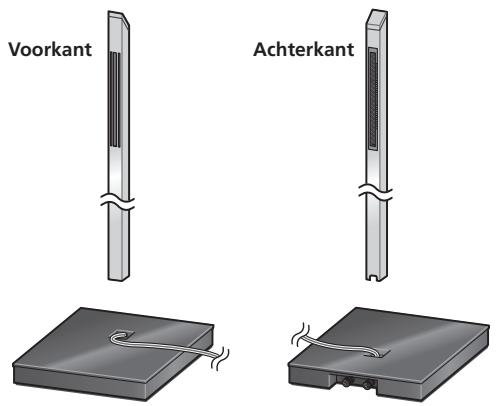

De ophangstijlen en voetstukken要去en in een bepaalde stand worden gemonteerd. Let erijdens de montage op dat deze onderdelen correct bevestigd worden.

Opstellen van de luidsprekerstandaards

• Zet de standard op een stabiele, horizontale ondergrond; het is gevaarlijk wanneer de standard op een onstabile ondergrond staat.

Wanneer u eenplaats voor de luidsprekeruitkiest, houd er dan rekening mee dat de geluidsweergave beinvloed worden door de positie van de luidspreker.

Als de lagetonenweergave onvoldoende is,kest u de luidspreker dichter bij de muur zetten.De lage tonen klinken het Beste wanner de luidspreker pal tegen de muur staat Als de lage tonen te krachtig+zijn,waardoor het geluid dof klinkt,kest u de luidspreker beter verdor van de muur vandaan zetten.U kunt de luidspreker ook tegen een dik gordijn aan zetten.

Stel de positie zodanig af dat een optimaal geluid van de luidsprekers worden verkreten.

Montage van de luidsprekkerstandaards

Monteer de standard op een vlakke ondergrond die vrij zicht is (zoals een vloerkleed).

U hebts een middelgrote kruskopschroevendraaier nodig voor de montage.

• Het tempex-beschemmaterialiaal wordenijdens de montage gebruikt.

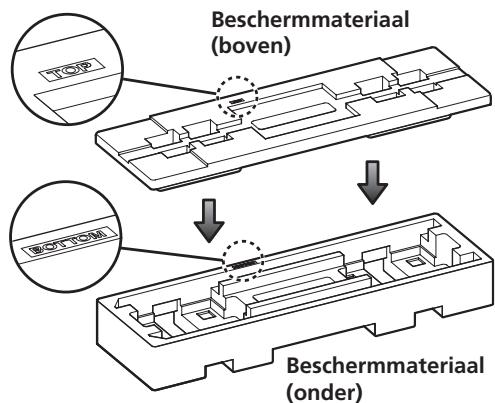

Alleen voor de CP-LX70: Controller of de bedrukte Kantaar boven is gekeerd zoals afgebeeld en lijn dan het bovenste beschermmateriaal uit met het onderste beschermmateriaal.

1 Laat de luidsprekkerkabel door de ophangstijl lopen en plaats de ophangstijl op het voetstuk.

Leg de ophangstijl op een vlakke ondergrond en knip het touwtje door dat door de ophangstijl loopt. Bind de luidsprekerkabel die uit het voetstuk komt aan het eind van het touwtje aan de onderkant van de ophangstijl. Trek aan het eind van het touwtje dat uit de bovenkant aan de voorzijde van de ophangstijl maar buiten kommt om de luidsprekerkabel door de ophangstijl te halen.

• Verwijder het touwtje nadat de luidsprekerkabel door de ophangstijl is geleid.

Zet de ophangstijl verrolgensrechtop en pas de onderkant van de ophangstijl in het voetstuk, waar bij u erop let dat de ophangstijl isuitgelijnd met het gat in het voetstuk.

• Bij hetplaatsen van de ophangstijl in het voetstuk要去 uervoort zorgen dat de luidspekerkabel door de groef aan de onderkant van de ophangstijl maar buiten komt en nicht klem zitCUSsten de ophangstijl en het voetstuk.
• Let op dat u het oppervlak van het voetstuk Niet met de ophangstijl begrast, want de afwerking van het voetstuk kan gemakkelijk beschadigd raken.

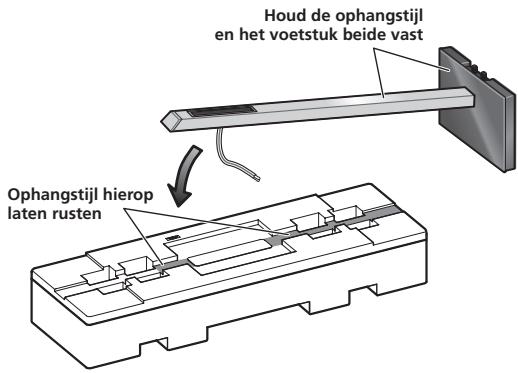

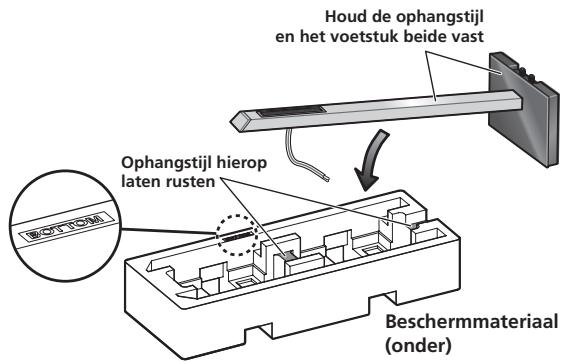

2 Bevestig de ophangstijl aan het voetstuk.

Terwijl de ophangstijl aan het voetstuk is vastgemaakt, legt u de standarda voorzichtig in de gleuf van het beschermmaterialial (op deplaatsen aangegeven in de afbeelding), met de achterkant van de standardaar naar boven gekeerd (houd zowel de ophangstijl als het voetstuk stevig vast wonneer u dit doet).

• Ophangstijl en voetstuk voor de CP-LX70

• Ophangstijl en voetstuk voor de CP-LX70TS

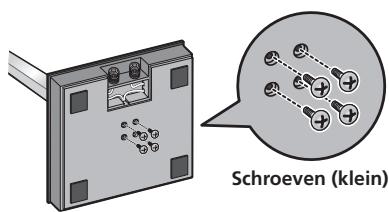

Vanaf de onderkant van het voetstuk maakt u de ophangstijl aan het voetstuk vast met behulp van de bijgeleverde 4 schroeven (klein).

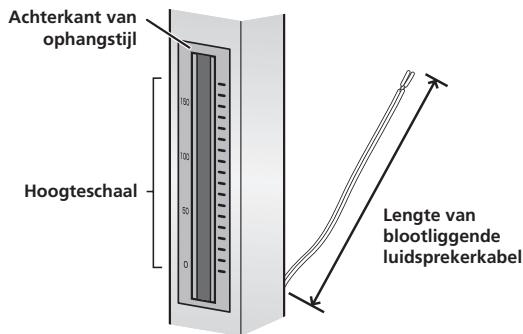

3 Stel de lenghte van de luidsprekerkabel af.

Stel de lenghte van de luidsprekerkabel af overeenkomstig de hoogte waarop de luidspreker worden gemonteerd. Kijk maar de hoogteschaal aan de achterkant van de ophangstijl en stel de lenghte van de blootliggende luidsprekerkabel af aan de hand van de volgende referentiewaarden:

Schaal:0 Ongeveer 11 cm

Schaal: 100 Ongeveer 15 cm

Schaal: 170 Ongeveer 22 cm

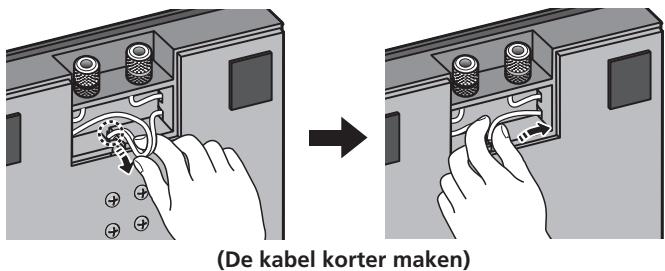

• Om de luidsprekerkabel korter te makes, stelt u de lenghte af door de extra kabel in de ophangstijl via het gat in de onderkant van het voetstuk maar buiten te trekken en dan die overtollige kabel in het gat te duwen waar de rechtter of linker kabel doorloopt, Zoals aangegeven in de afbeelding. Als alle overtollige kabel Niet in het gat kan worden geduwd, bergt u de resterende kabel op in de open ruimte aan de onderkant van het voetstuk.

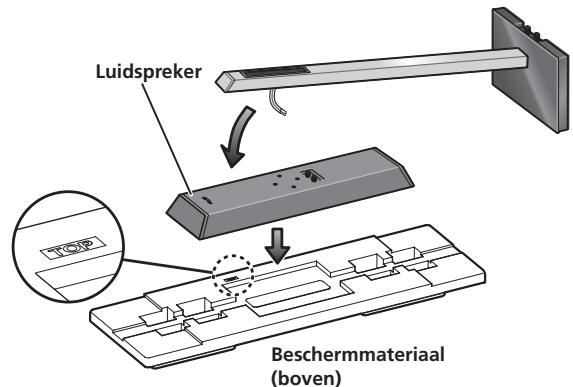

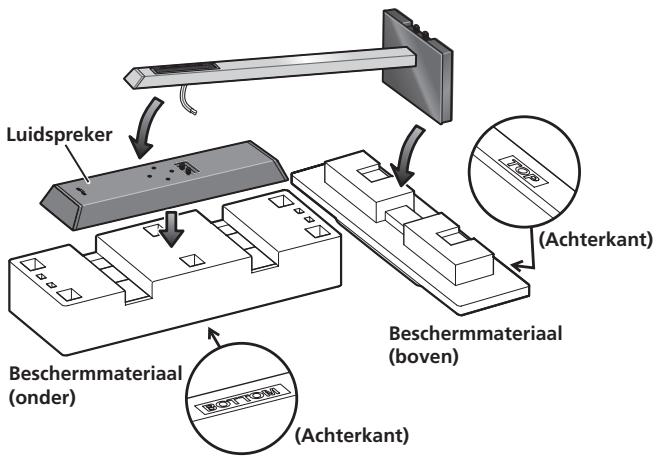

4 Voorbereidingen voor het bevestigen van de luidspreker.

CP-LX70: Zet de luidsprekerstandaard evenrecht overeind en maak het onderste beschemmateriaial los, zodat alleen het bovenste beschemmateriaial op de vloer ligt. Plaats de luidspreker op het bovenste beschemmateriaial en leg de luidsprekerstandaard op de luidspreker.

CP-LX70TS: Zet de luidsprekerstandaard evenrecht overeind, draai het onderste beschemmaterialiaal ondersteboven en leg de luidspreker erop. Draai het bovenste beschemmaterialiaal zoals aangegeven in de afbeelding en leg dan de luidsprekerstandaard die in stap 2 is gemonteerd op het beschemmaterialiaal.

5 Sluit de luidsprekerkabel op de luidspreker aan.

Trek de luidsprekkerkabel door de voorkant van de ophangstijl (de onderkant tijdens de montage) en sluit de kabel aan op de aansluitingen aan de achterkant van de luidspreker.

• Sluit de luidsprekerkabel met de markings aan op de (+) aansluiting en de kabel zonder markings op de (-) aansluiting.
• Als het aansluiten van de kabels Niet goed gaat, moet u de positie van de ophangstijl en de luidspreker iets veranderen.

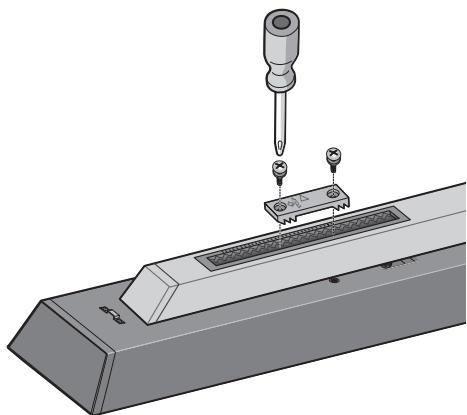

6 Bevestig de luidspreker.

Nadat de luidspreker in de montagepositie is gebracht, trekt u de Ius in de luidsprekerkabel strak en bergt de kabel dan in de onderkant van het voetstuk op, zoals getoond in stap 3.

Leg cervolgens de luidsprekermontageplaat op de ophangstijl en maak de luidspreker met de bijgeleverde schroeven (groot) vast.

• De luidsprekermontageplaten要去en in een bepaalde richting worden aangebracht. Bevestig de platen met de kant met het opschrift "TOP" maar de bovenkant van de luidspreker en de ophangstijl geleerd.

Let op

Controller of de luidsprekerkabel nicht klemgedrukt worden de ophangstijl en de luidspreker.

Sluit de luidsprekerkabel op de versterker aan

Sluit de luidsprekkerkabel aan op de aansluitingen aan dechterkant van het voetstuk.

1 Schakel de versterkeruit.

2 Sluit de luidsprekerkabels aan op de ingangsaansluitingen aan dechterkant van het voetstuk. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (-).

3 Sluit het andere uiteinde van de kabels aan op de luidsprekeruitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

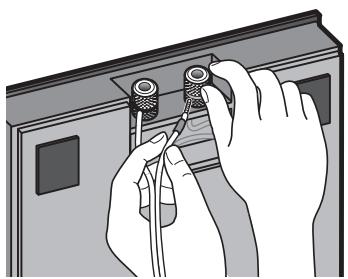

• Pak de kapknopjes op de onderste ingangsaansluitingen vast, draai ze maar links (tegen de klok in) en steek de luidsprekerdraden in de gaten van de aansluitingen. Draai daarna de knopjes�<|im_start|>
• U(Int)knt ook banaanstekkers gebruiken voor de verbinding met de aansluitingen van het voetstuk. Vergeet bij gebruik van banaanstekkers Niet om het kapje op het puntje van de ingangsaansluiting te verwijdenen.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is möglichk dat de versterker dan nicht meer werkct en deze kan zichs worden beschadigd.
• Nadat u de stekkers hebt aangesloten, trekt u lichtjes aan de kabels om te controlleren of ze stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, -) is aangesloten, zal er geen normalaal stereoeffect worden verzreaken.

Opstelling

Zet de luidsprekers met de standardaardsrecht overeind op de gewenste plaatis in de kamer. Zie de paragraaf "Opstellen van de luidsprekerstandaards" op blz. 3.

• Gooi het onderste en bovenste beschermmaterial na de montage Niet weg, maar berg dit op een veiligeplaats op.

Veranderen van de luidsprekerhoogte

Wanneer u de hoogte van de luidspreker wilt veranderen, demonteert u de standarda overeenkomstig de aanwijzingen in stap 3 t/m 6 in "Montage van de luidsprekerstandaards".

• Probeer Niet om de hoogte van de luidspreker te veranderen terwijl de standardrecht overeind staat. Hierdoor kan de luidspreker omvallen met beschadiging of letsel tot gevolg.

Technische gegevens

- CP-LX70 (vloerstandaard)

Buitenafmetingen. 271 mm (B) x 1067 mm (H) x 271 mm (D)

Gewicht 8,9 kg

Bijgeleverde accessoires

Ophangstijlen 2

Voetstukken 2

Luidsprekermontageplaten [SNN1069] 2

Schroeven (groot) [BMH50P350FBN] 4

Schroeven (klein) [BMZ40P200FTB] 8

Deze handleiding [SRD6095] 1

Vervangingsonderdelen

Beschermblad (voor voetstuk van standaard) [SHC1841]

Polyethyleen zak (voor schroeven en

luidsprekermontageplaten) [SHL1460]

Polyethyleen zak (voor aansluitkabels) [SHL1296]

Polyethyleen zak (voor handleiding) [SHL1295]

Polyethyleen zak (voor ophangstijlen) [SHL1426]

De productnummers staan hierboven:tussen rechte haken.

- CP-LX70TS (tafelstandaard)

Buitenafmetingen. 225 mm (B) x 681 mm (H) x 225 mm (D)

Gewicht 5,9 kg

Bijgeleverde accessoires

Ophangstijlen 2

Voetstukken 2

Luidsprekermontageplaten [SNN1069] 2

Schroeven (groot) [BMH50P350FBN] 4

Schroeven (klein) [BMZ40P200FTB] 8

Deze handleiding [SRD6095] 1

Vervangingsonderdelen

Beschermblad (voort voetstuk van standaard) [SHC1841]

Polyethyleen zak (voor schroeven en

luidsprekermontageplaten) [SHL1460]

Polyethyleen zak (voor aansluitkabels) [SHL1349]

Polyethyleen zak (voor handleiding) [SHL1295]

Polyethyleen zak (voor ophangstijlen) [SHL1347]

De productnummers staan hierboven:tussen rechte haken.

• Wijzigingen in ontwerp en technische gegevens voorbehonden, zonder voorafgaande kennisgeving.

Deponeer dit product Niet bij het gewone huishoudelijk afval wanneer u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreiben verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar make n de recycling van gebruekte elektronische producten.

In de lidstatesen van de EU, Zwitserland en Noorwegen können particulieren hun gebruekte elektronische producten gratis bij de waaroor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig niewe product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijdere product op de juiste wijze worden behandelijk, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het nicht schadelijk is voor de gezondheid en het milieu.
