MODE D'EMPLOI PBC254YES RYOBI

Lugege enne seadme kokkupanekut ja kasutamist kindlasti läbi selles juhendis sisalduvad eeskirjad ja juhised!

11/29/95 8:10:38 AM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Eesti SÜMBOLID Mõned järgmistest sümbolitest võivad olla kasutusel teie seadme juures. Palun õppige tööohutuse huvides nende tähendus selgeks.

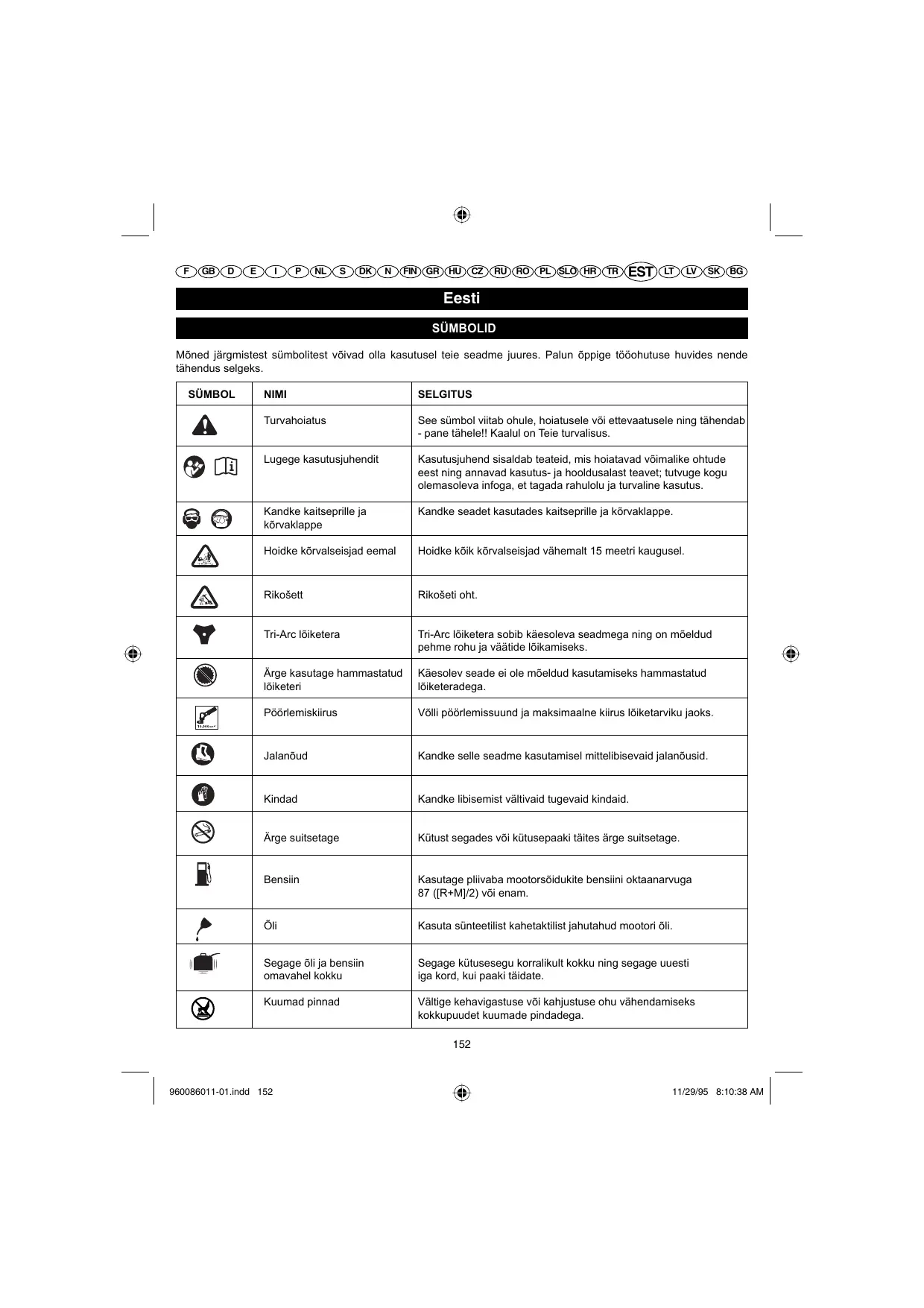

SÜMBOL NIMI SELGITUS Turvahoiatus

See sümbol viitab ohule, hoiatusele või ettevaatusele ning tähendab - pane tähele!! Kaalul on Teie turvalisus.

Lugege kasutusjuhendit

Kasutusjuhend sisaldab teateid, mis hoiatavad võimalike ohtude eest ning annavad kasutus- ja hooldusalast teavet; tutvuge kogu olemasoleva infoga, et tagada rahulolu ja turvaline kasutus.

Kandke kaitseprille ja kõrvaklappe

Kandke seadet kasutades kaitseprille ja kõrvaklappe.

Hoidke kõrvalseisjad eemal

Hoidke kõik kõrvalseisjad vähemalt 15 meetri kaugusel.

Tri-Arc lõiketera sobib käesoleva seadmega ning on mõeldud pehme rohu ja väätide lõikamiseks.

Ärge kasutage hammastatud lõiketeri

Käesolev seade ei ole mõeldud kasutamiseks hammastatud lõiketeradega.

Võlli pöörlemissuund ja maksimaalne kiirus lõiketarviku jaoks.

Kandke selle seadme kasutamisel mittelibisevaid jalanõusid.

Kandke libisemist vältivaid tugevaid kindaid.

Kütust segades või kütusepaaki täites ärge suitsetage.

Kasutage pliivaba mootorsõidukite bensiini oktaanarvuga 87 ([R+M]/2) või enam.

Kasuta sünteetilist kahetaktilist jahutahud mootori õli.

Segage õli ja bensiin omavahel kokku

Segage kütusesegu korralikult kokku ning segage uuesti iga kord, kui paaki täidate.

Vältige kehavigastuse või kahjustuse ohu vähendamiseks kokkupuudet kuumade pindadega. 152

960086011-01.indd 152

11/29/95 8:10:38 AM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Eesti SÜMBOLID Mõned järgmistest sümbolitest võivad olla kasutusel teie seadme juures. Palun õppige tööohutuse huvides nende tähendus selgeks.

SÜMBOL NIMI SELGITUS Vastab kõigile eeskirjadele EL-i liikmesriigis, kus toode on ostetud.

Täname Teid, et ostsite Ryobi trimmeri.

Teie uus trimmer-võsalõikur on välja töötatud ja toodetud vastavalt Ryobi’i kõrgele töökindluse, kasutajasõbralikkuse ja kasutusohutuse standardile. Õigesti hoituna teenib see Teid probleemideta palju aastaid.

HOIATUS Vähendamaks vigastusohtu, peab kasutaja enne seadme kasutuselevõttu lugema ja mõistma kasutusjuhendit.

HOIATUS Ärge kasutage trimmerit enne, kui olete põhjalikult tutvunud kõikide selles juhendis sisalduvate ettekirjutuste ja ohutusnõuetega. Seda reeglit eirates võite põhjustada tulekahju, saada elektrilöögi või kehavigastuse. Hoidke see kasutusjuhend alles ja vaadake seda sageli, et seadmega jätkuvalt turvaliselt töötada ja õpetada ka teisi, kes seda kasutada võivad.

Turvaliseks kasutamiseks lugege enne trimmervõsalõikuri kasutamist kõik juhised hoolega läbi. Järgige kõiki ohutuseeskirju. Allpool loetletud ohutuseeskirjade mittejärgimine võib kaasa tuua tõsiseid kehavigastusi. Ärge lubage lastel ega väljaõppeta isikutel seda toodet kasutada. Ärge kunagi käivitage mootorit suletud või halvasti õhutatud ruumis; heitgaasid võivad olla eluohtlikud. Puhastage tööpiirkond enne iga kasutamist. Eemaldage kõik kivid, klaasikillud, naelad, juhtmed ja nöörid, mis võivad lendu minna või trimmeri pea või lõiketera külge takerduda. Kandke seadet kasutades kaitseprille ja kõrvaklappe. Kandke tugevaid pikki pükse, saapaid ja kindaid. Ärge kandke avaraid rõivaesemeid, lühikesi pükse ega ehteid ning ärge käige paljajalu.

Kinnitage juuksed õlgadest kõrgemal, et vältida nende takerdumist liikuvate osade taha. Hoidke kõik kõrvalseisjad, lapsed ja koduloomad vähemalt 15 meetri kaugusel. Ärge töötage väsinuna ega uimastite, alkoholi või ravimite mõju all. Ärge kasutage viletsa valgustuse korral. Seiske kindlalt ja tasakaalus. Ärge sirutage end liiga kaugele välja. Küünitamine võib põhjustada tasakaalukaotust või kokkupuudet kuumade pindadega. Hoidke kõik oma kehaosad eemal seadme liikuvatest osadest. Ärge puudutage seadme summuti või silindri ümbrust, mis võib töötades kuumeneda. Enne seadistamist või parandamist lülitage alati mootor välja ning eemaldage süüteküünla juhe, välja arvatud karburaatori seadistamisel. Kontrollige enne iga kasutuskorda, kas seadmel pole lahtisi kinnitusi, kütuseleket vms. Vahetage kahjustatud osad enne kasutamist välja. Karburaatori seadistamise ajal trimmeri pea või lõiketera pöörleb. On andmeid, et käsitööriistade tekitatav vibratsioon võivad teatud inimestel põhjustada Raynaud’ sündroomi. Sümptomite hulka kuuluvad sõrmede kihelus, kangestus ja värvi kadumine - nähud, mis harilikult tulenevad külmast. Pärilikud faktorid, külm ja niiskus, toitumisharjumused, suitsetamine ning töömeetodid võivad kõik kutsuda esile nimetatud sümptomeid. Praegu ei ole täpselt teada, kas ja mil määral vibratsioon või külmetamine võib haiguse kulgu mõjutada. Vibratsiooni mõju vähendamiseks võib kasutaja rakendada mitmesuguseid abinõusid: a) Hoidke külma ilmaga keha soojas. Kandke seadet kasutades kindaid, et käed ja randmed ei külmetaks. Arvatakse, et üks põhilisi Raynaud’ sündroomi esilekutsujaid on külm ilm. b) Tehke pärast iga kasutuskorda vereringet parandavaid harjutusi. c) Tehke töös sageli pause. Piirake igapäevast töökoormust.

Kui Teil esineb ükskõik milline nimetatud sümptomeist, katkestage otsekohe töö ja pöörduge arsti poole. Hoidke tööriista heas korras, pingutage kinnituskohti ja vahetage välja kulunud detailid. Segage ja säilitage kütust vastava otstarbega konteineris. Segage kütust välitingimustes, kus pole tuleohtu. Pühkige mahavoolanud kütus ära. Enne mootori käivitamist liikuge vähemalt üheksa meetri kaugusele tankimiskohast. Enne kütusega täitmist ja töö lõpetamisel lülitage mootor välja ning laske sellel jahtuda. Laske mootoril jahtuda; tühjendage kütusepaak ning kui transpordite seadet autos, kinnitage see hoolikalt.

Asendage trimmeri pea, kui see on pragunenud, tükkideks läinud või muul viisil purunenud. Veenduge, et trimmeri pea on korralikult paigaldatud ja tugevasti kinnitatud. Vastasel juhul võite põhjustada tõsiseid kehavigastusi. Veenduge, et kõik kaitsed, rihmad, deflektorid ja käepidemed on korralikult ja tugevalt kinnitatud. Kasutage trimmeri pea juures ainult tootja jõhvi. Ärge kasutage ühtki teist lõikeseadet. Ärge kunagi kasutage seadet ilma kohal ja heas korras oleva kaitseta. Hoidke niitmisel mõlemast sangast kõvasti kinni. Hoidke trimmeri pead vööst allpool. Ärge kunagi niitke nii, et trimmeri pea on kõrgemal kui 76 sentimeetrit maapinnast.

Pärast mootori peatamist hoidke pöörlevat lõiketera tugevas rohus või pehmetes okstes, kuni see peatub. Ärge kunagi kasutage võsalõikurit ilma kohal ja heas korras oleva lõiketera kaitseta. Terade paigaldamisel ja eemaldamisel kandke tugevaid kindaid. Seisake alati mootor ja eemaldage süüteküünla juhe enne, kui püüate eemaldada mis tahes lõiketera külge jäänud takistust, samuti enne lõiketera eemaldamist ja paigaldamist. Ärge püüdke lõiketera puudutada või peatada, kui see pöörleb. Inertsi mõjul liikuv lõiketera võib põhjustada vigastusi,

kui see jätkab pöörlemist pärast mootori peatamist või päästiku vabastamist. Säilitage seadme üle täielik kontroll, kuni lõiketera on täielikult pöörlemast lakanud. Vahetage kahjustunud lõiketera alati välja. Veenduge enne iga kasutamist, et lõiketera on õigesti ja tugevasti kinnitatud. Vastasel juhul võite põhjustada tõsiseid kehavigastusi. Kasutage ainult tootja TRI-ARC vahetuslõiketera, mis on mõeldud just selle võsalõikuri jaoks. Ärge kasutage mingeid muid lõiketeri. TRI-ARC lõiketera sobib ainult pehme rohu ja väätide lõikamiseks. Ärge kasutage seadet mingiks muuks otstarbeks. Ärge kunagi kasutage TRI-ARC lõiketera puitunud võsa lõikamiseks! Olge väga ettevaatlik tera kasutamisel koos selle seadmega. Kui pöörlev tera puudutab midagi, mida see ei suuda lõigata, siis võib tekkida tagasilöök. Selline kokkupuude võib tera hetkeks peatada ja tõugata seadme tabatud eseme eemale. See reaktsioon võib olla piisavalt tugev selleks, et põhjustada kasutaja kontrolli kadumise seadme üle. Tera tagasilöök võib tekkida ootamatult, kui tera tabab ootamatut takistust, kaotab kiirust või kiilub kinni. See tekib tõenäolisemalt nendes kohtades, kus lõigatavat materjali on raske näha. Lõikamise kergendamiseks ja ohutumaks muutmiseks lähenege lõigatavale materjalile paremalt poolt. Juhul, kui satutakse ootamatule objektile või puitunud tüvele, võib see vähendada tagasilööki. Ärge kunagi lõigake üle 13 mm jämedust materjali. Kandke trimmer-võsalõikuri kasutamisel alati õlarihma ja seadke see mugavasse kasutusasendisse. Hoidke töötamisel mõlemast käepidemest kõvasti kinni. Hoidke lõiketera kehast eemal ja allpool vööd. Ärge kunagi töötage nii, et lõiketera on kõrgemal kui 76 sentimeetrit maapinnast. Enne seadme hoiuleasetamist või transportimist katke lõiketera kattega. Enne seadme kasutamist eemaldage alati lõiketera kate. Kui seda ei eemaldata, võib kate lenduda, kui lõiketera pöörlema hakkab.

960086011-01.indd 154

11/29/95 8:10:40 AM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Eesti TEHNILISED OMADUSED Mass - Ilma kütuseta ja lõikelisaseadmeta - Lõiketeraga - Trimmeri pea Kütusepaagi mahutavus Niidulaius Mootori kubatuur Mootori maksimaalne jõudlus (kooskõlas ISO standardiga 8893) Võlli maksimaalne pöörlemissagedus Mootori kiirus (pöörlemissagedus) võlli maksimaalse soovitatava pöörlemissageduse juures Mootori kiirus (pöörlemissagedus) tühikäigul Kütusekulu (kooskõlas ISO standardiga 8893) mootori maksimaalse jõudluse juures Erikütusekulu (kooskõlas ISO standardiga 8893) mootori maksimaalse jõudluse juures Vibratsioonitase koos teraga - Eesmine käepide - Tagumine käepide Ilma kütuse ja surunuputa - Eesmine käepide - Tagumine käepide Deklareeritav väärtus [kooskõlas standarditega NF EN ISO 22867 (veebruar 2006) ja EN ISO 11806 (juuni 1997)] Heli tugevus (kooskõlas ISO standardiga 22868) Helirõhk (kooskõlas EN ISO standarditega 3744:1995, ISO 22868:2005) Tagatud helitugevus 1

KIRJELDUS 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

Starteri käepide Klambrid Nupp Filter Lõiketera kaitse Tri-arc lõiketera Ajami pea Kruvid Kiiruspäästik Ajami võll Süütelukk Gaasi lukustus

Mootori korpus Turvakaitse Jõhvi lõiketera Jõhv Õhufiltri kate Filtri katte nupp Juhiku pilu Nupp Fikseerimisava Trimmeri lisaseade Trimmeri režiim Võsalõikuri režiim Ühenduslüli Süüteküünla kate Süüteküünal Sädemepüüdur Kruvi 10/-24 x 3/4 tolli Kinnitusklamber Sälgud Keermestatud kinnitusplaadid Lukustussakid Alumine äärikseib Hoidepolt Jõhvipea Pooli stopper Ajami ühenduslüli Mutrivõti (16mm) Nõgus seib Tera mutter Mutrivõti (13 mm) Ohtlik lõikepiirkond Pöörlemissund Parim lõikepiirkond Süütekapsel Õhuklapi hoob Asend A Asend B Pool Jõhvi pilud Vars jõhvipea jaoks Avad pooli jaoks Vedru Esimene jõhv Jõhvi libisemisava Nooled poolil Teine jõhv Lõiketera kate Eesmine käepide Käepideme kanduri kruvi Käepideme kandur Klamber Mutter Vahehoidik

960086011-01.indd 155

KOKKUPANEK Märkus: Seadme muutmisel trimmerist võsalõikuriks või vastupidi veenduge, et kasutate õiget turvakaitset ja lõiketera kaitset.

AJAMI ÜHENDAMINE TRIMMERI LISASEADME KÜLGE (Joonis 1)

LÕIKETERA KAITSE (Joonis 5)

HOIATUS Ärge puudutage ega seadistage lisaseadet, kui mootor töötab. Mootori väljalülitamata jätmine võib kaasa tuua tõsiseid kehavigastusi.

Vabastage nupp (3) ajami varre (10) ühenduslülil ja eemaldage lisaseadme otsakate. Vajutage trimmeri lisaseadme varrel paiknev nupp sisse. Asetage nupp kohakuti ühenduslülil paikneva juhiku piluga (19) ja lükake kaks toru kokku. Pöörake trimmeri lisaseadme vart, kuni nupp (20) lukustub fikseerimisavasse (21). Märkus: Kui nupp ei vabane fikseerimisavas täielikult, siis ei ole torud kokku lukustunud. Pöörake kergelt, kuni nupp lukustub oma kohale. Keerake nupp tugevasti kinni.

TRIMMERI MUUTMINE VÕSALÕIKURIKS EEMALDAMINE AJAMI TRIMMERI PEA EEMALDAMINE (Joonis 6) ■

Lisaseadme eemaldamiseks või väljavahetamiseks: ■ ■

Vabastage nupp. Vajutage nupp sisse ja pöörake torusid otste lahutamiseks. ■

EESMINE KÄEPIDE (Joonised 2-3) ■

Kinnitage turvakaitse (14) lõiketera kaitse külge, asetades kolm lukustussakki (33) kolme sälku (31). Vajutage lõiketera kaitse ja turvakaitse kokku, et need oma kohale lukustada. HOIATUS Enne mis tahes seadistuste - nagu lõikepeade vahetamise - tegemist peatage alati mootor ja eemaldage süüteküünla juhe; sellega vähendate tõsise kehavigastuse ohtu.

HOIATUS Enne seadme kasutamist kontrollige, kas nupp on täielikult kinni; kontrollige seda tõsise kehavigastuse vältimiseks regulaarselt ka töö ajal.

LISASEADME KÜLJEST Kinnitage lõiketera kaitse (5) ühendusklambri külge (30); paigaldage neli kruvi (10-24 x 3/4 tolli) ühendusklambri ülapoolelt läbi lõiketera katise keermestatud kinnitusplaatidesse (32). Paigaldage kaasasolevat mutrivõtit kasutades kaks kruvi ja keerake need tugevasti kinni. Märkus: Trimmeri pea kasutamisel (36) peab jõhvi kaitse olema kinnitatud lõiketera kaitse külge.

Asetage käepideme alus (62) ja käepideme aluse klamber (63) ajami varrele vahetüki (65) alla. Paigaldage kaks käepideme aluse kruvi (61) ja mutrit (64), kuid ärge keerake neid täiesti kinni. Asetage käepide (60) käepideme alusele ja paigaldage kaks kruvi (8). Pingutage tugevalt. Valige käepideme auskoht parima tasakaalu ja mugavuse järgi. Keerake kaks käepideme aluse kruvi täiesti kinni. Märkus: Ärge eemaldage ega muutke vaherõngast. Vaherõngas piirab käepideme asendit ülalt.

Asetage ülemises äärikseibis (34) olev ava kohakuti auguga ajami peas (7). Viige hoidepolt (35) läbi ava ülemises äärikseibis ja ajami peas oleva augu. Pöörake surunuppu (37) selle eemaldamiseks päripäeva. Eemaldage pool (50) ja trimmeri pea (36) ajami ühenduslülilt (38). Viige hoidepolt läbi ülemise äärikseibi ja ajami pea. Pöörake ajami ühenduslüli kaasasoleva 16 mm mutrivõtmega (39) selle eemaldamiseks päripäeva. Eemaldage ülemine äärikseib ajami varrelt ja hoidke see alles tera paigaldamiseks. Eemaldage turvakaitse, vajutades kolmele lukustussakile ja tõmmates samal ajal turvakaitsest selle eemaldamiseks lõiketera kaitse küljest. Märkus: Hoidke trimmeri pea osad hilisemaks kasutamiseks koos.

TURVAKAITSE JA LÕIKETERA KASUTAMINE (Joonis 4)

Asetage ülemine äärikseib üle ajami võlli, nii et selle õõnes pool on lõiketera kaitse poole. Tsentreerige uus lõiketera ülemisele seibile, veendudes, et lõiketera seisab kindlalt.

OHUTUSNÕUDED Paigaldage nõgus seib (40) nii, et selle kõrge keskosa on suunatud terast eemale. Paigaldage lõiketera mutter (41). Tera (6) pöördub kasutaja poolt vaadates vastupäeva. Viige hoidepolt läbi ava ülemises äärikseibis ja ajami peas (7) oleva augu. Pöörake lõiketera mutrit kaasasoleva 13 mm mutrivõtmega (42) vastupäeva. Keerake mutter kindlalt kinni.

Hoidke kütust alati hoolikalt, see on väga tuleohtlik. Täitke paaki välitingimustes, eemal sädemetest ja lahtisest tulest. Ärge hingake sisse bensiiniauru. Ärge laske bensiinil või õlil kokku puutuda nahaga. Vältige bensiini või õli silma sattumist. Kui bensiin või õli puutub kokku silmadega, peske silmi otsekohe puhta veega. Kui silmade ärritus ei lakka, pöörduge kohe arsti poole. Koristage kohe mahavoolanud kütus.

Viige hoidepolt läbi ava ülemises äärikseibis ja ajami pea. Pöörake lõiketera eemaldamiseks selle mutrit päripäeva. Eemaldage nõgus seib ja lõiketera. Eemaldage ülemine äärikseib ajami võllilt ja hoidke see alles trimmeri pea paigaldamiseks. Kinnitage turvakaitse lõiketera kaitse külge kolme lukustussaki asetamisega kolme sälku. Vajutage lõiketera kaitse ja turvakaitse kokku, et lukustada need oma kohale. Märkus: Hoidke võsalõikuri osad hilisemaks kasutamiseks koos.

Asetage ülemine äärikseib ajami võllile, nii et selle õõnes pool on ajami pea poole. Viige hoidepolt läbi ava ülemises äärikseibis ja ajami peas oleva augu. Keerake kaasasoleva 16 mm mutrivõtmega ajami ühenduslüli paigaldamiseks vastupäeva. Pingutage tugevalt. Asetage trimmeri pea ajami ühenduslüli külge. Viige hoidepolt läbi ava ülemises äärikseibis ja ajami peas oleva augu. Paigaldage trimmeri pea ja pöörake seda kindlalt kinnitamiseks vastupäeva.

Sellel tootel on kahetaktiline mootor, mis vajab bensiini ja kahetaktilise õli eelnevat segamist. Segage pliivaba bensiin ja kahetaktiline õli puhtas bensiinikonteineris. Mootori tööks on vajalik pliivaba autobensiin oktaanarvuga 87 või enam. Ärge kasutage bensiinijaamadest saadud õli ja bensiini segusid, need on mõeldud kasutamiseks mopeedides, mootorratastes jne. Kasutage üksnes sünteetilist kahetaktilise mootori õli. Ärge kasutage automootori ega kahetaktilise päramootori õli. Segage 2% sünteetilist kahetaktilise mootori õli bensiini sisse. Suhe on 50:1. Segage kütust põhjalikult ja korrake segamist ka enne iga tankimist. Segage kütust väikestes kogustes. Ärge segage koguseid enam kui 30-päevaseks kasutamiseks. Soovitav on kasutada kütusestabilisaatorit sisaldavat õli.

Lugege kasutusjuhendit ning järgige kõiki hoiatusi ja ohutuseeskirju.

Kandke kaitseprille ja kõrvaklappe. Hoidke kõik kõrvalseisjad, eriti lapsed ja loomad, vähemalt 15 m kaugusel tööpiirkonnast.

Saastumise vältimiseks puhastage paagi korgi ümbrus. Keerake kork aeglaselt lahti, et alandada rõhku ja vältida kütuse mahavoolamist. Valage kütusesegu ettevaatlikult paaki. Vältige mahaloksumist. Enne korgi tagasiasetamist puhastage paak. Asetage kork kohe tagasi ja pingutage käsitsi. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist liikuge vähemalt üheksa meetri kaugusele tankimiskohast. Märkus: Uue mootori puhul on suitsu eraldumine normaalne esimese kasutuskorra ajal ning vahetult pärast seda.

HOIATUS Enne tankimist lülitage alati mootor välja. Ärge lisage kütust töötavale või kuumale mootorile. Enne mootori käivitamist liikuge vähemalt üheksa meetri kaugusele tankimiskohast. Ärge suitsetage.

1 liiter 2 liitrit 3 liitrit 4 liitrit 5 liitrit

KAITSE JÕHVILÕIKETERA (Joonis 10) 50:1 (2%)

See trimmer on varustatud jõhvilõiketeraga, mis paikneb kaitsel. Parima niitmistulemuse saavutamiseks andke jõhvi järele niipalju, et lõiketera lõikab selle parajaks. Andke jõhvi järele kohe, kui kuulete, et mootor töötab kiiremini kui tavaliselt. See annab parima tulemuse ja hoiab jõhvi piisavalt pikana.

TRIMMERIGA TÖÖTAMINE (Joonis 8) Hoidke trimmerit nii, et parem käsi on parempoolsel ja vasak käsi vasakpoolsel käepidemel. Töötades hoidke trimmerist mõlema käega tugevasti kinni. Trimmerit tuleb hoida mugavas asendis, nii et parempoolne käepide on umbes puusa kõrgusel.

VÕSALÕIKURI KASUTAMINE (Joonised 11 ja 12) Hoidke võsalõikurit nii, et parem käsi on parempoolsel käepidemel ja vasak käsi vasakpoolsel käepidemel. Hoidke kultivaatorit töötamise ajal tugevasti mõlema käega. Võsalõikurit tuleb hoida mugavas asendis, nii et parempoolne käepide on umbes puusa kõrgusel. Hoidke seadmest tugevasti kinni ja mõlemaid jalgu tasakaalus. Olge sellises asendis, et lõiketera tagasilöök ei viiks teid tasakaalust välja.

Hoidke trimmerit alati täispööretel. Lõigake kõrget rohtu suunaga ülalt alla. See aitab ära hoida rohu mähkumist ümber telje ja surunupu, mis võib põhjustada ülekuumenemist. Kui rohi mähkub ümber trimmeri pea, lülitage trimmer välja, lahutage vooluvõrgust ja eemaldage rohi. Pikaajaline töö poolpööretel põhjustab õli väljavoolamise summutist.

Seadistage õlarihm nii, et võsalõikur on kasutamisel mugavas asendis ja et õlarihm vähendaks kasutaja riski puutuda kokku lõiketeraga.

JÕHVI JÄRELEANDMINE JÕHVI JÄRELEANDMINE EZ LINETM KOPUTUSE ABIL Olge väga ettevaatlik tera kasutamisel koos selle seadmega. Kui pöörlev tera puudutab midagi, mida see ei suuda lõigata, siis võib tekkida tagasilöök. Selline kokkupuude võib tera hetkeks peatada ja tõugata seadme tabatud esemest eemale. See reaktsioon võib olla piisavalt tugev selleks, et põhjustada kasutaja kontrolli kadumise seadme üle. Tera tagasilöök võib tekkida ootamatult, kui tera tabab ootamatut takistust, kaotab kiirust või kiilub kinni. See tekib tõenäolisemalt nendes kohtades, kus lõigatavat materjali on raske näha. Lõikamise kergendamiseks ja ohutumaks muutmiseks lähenege lõigatavale materjalile paremalt poolt. Juhul, kui satutakse ootamatule objektile või puitunud tüvele, võib see vähendada tagasilööki.

JÄRELEANDMISE SÜSTEEM Jõhvi järeleandmine käib surunupu koputamisega vastu muru, samas kui mootor töötab täispööretel. ■ ■

Hoidke trimmerit niidetava piirkonna suhtes kaldu, nii saate parima tulemuse (45). Ärge niitke ohtlikes piirkondades (43). Kasutage niitmiseks jõhvi otsa ja ärge suruge pead niitmata rohu sisse. Võrk- ja teivasaiad põhjustavad jõhvi täiendavat kulumist ja isegi katkiminekut. Kivi- ja telliskiviseinad, äärised ja puit võivad jõhvi väga kiiresti kulutada. Vältige puid ja põõsaid. Jõhv võib kergesti kahjustada puukoort, ehisliiste, vooderdist ja aiaposte.

Laske mootoril töötada täispööretel. Koputage surunuppu vastu maapinda, et jõhvi järele anda. Jõhv liigub iga koputuse juures. Koputage mitu korda, kuni jõhv ulatub lõiketerani. Jätkake tööd. Märkus: Kui jõhv on liiga lühikeseks kulunud, pole enam võimalik vastu maad koputades jõhvi järele anda. Sellisel juhul SEISAKE MOOTOR ja andke jõhvi käsitsi järele.

JÕHVI JÄRELEANDMINE KÄSITSI TRI-ARC LÕIKETERA Käsitsi järeleandmiseks vajutage surunupp alla, tõmmates samal ajal jõhvi.

TRI-ARC sobib pehme rohu ja väätide lõikamiseks. Kui tera muutub nüriks, võib selle kasutusea pikendamiseks ümber pöörata. Ärge teritage TRI-ARC tera.

NÕUANDED NIITMISEKS (Joonis 9) 158

LÕIKAMISTEHNOLOOGIA - TERA HOIATUS Ohutu kasutamise tagamiseks tuleb terade puhul olla väga ettevaatlik. Lugege tera ohutuks kasutamiseks ohutusinfot, vaadake selles juhendis eespool paiknevat jaotist “Võsalõikuri ja tera kasutamise spetsiifilised ohutusreeglid”. ■

Hoidke võsalõikurit alati mõlema käega. Hoidke niitmisel mõlemast sangast kõvasti kinni. Hoidke seadmest tugevasti kinni ja mõlemaid jalgu tasakaalus. Olge sellises asendis, et lõiketera tagasilöök ei viiks teid tasakaalust välja. Kontrollige ja puhastage ala mis tahes varjatud objektidest nagu klaas, kivid, betoon, tarad, juhtmed, puit, metall jne. Ärge kunagi kasutage terasid jalgradade, tarade, postide, ehitiste või muude mitteliikuvate objektide lähedal. Kui tera tabab kõva objekti, siis ärge kasutage tera kunagi enne, kui olete seda kontrollinud kahjustuste suhtes. Ärge kasutage seda, kui tuvastate mis tahes kahjustuse. Seadet kasutatakse nagu vikatit, niites laiade kaartega paremalt vasakule ja küljelt küljele.

HOIATUS Kasutage trimmeri juures ainult tootja varuosi ja lisaseadmeid. Vastasel juhul võite saada kehavigastusi, kehva töökvaliteeti ning muuta kehtetuks garantii. ■

HOIATUS Ärge kunagi käivitage mootorit suletud või halvasti õhutatud ruumis; heitgaasid võivad osutuda eluohtlikeks.

Lõiketarvik ei tohi tühijooksu režiimis liikuda. Kui see nõue ei ole täidetud, siis tuleb sidurit seadistada või vajab seade vältimatult kvalifitseeritud tehniku tehtavat remonti. Võite sooritada siinkirjeldatud seadistusi ja parandustöid. Muude parandustööde asjus pöörduge volitatud teeninduse poole. Vale hoolduse tagajärjeks võib olla liigne tahma sadestumine, mis vähendab tööjõudlust ja eritab summutist nõge. Veenduge, et kõik kaitsed, rihmad, deflektorid ja käepidemed on korralikult ja tugevalt kinnitatud.

POOLI VÄLJAVAHETAMINE EZ LINETM SÜSTEEM MOOTORI KÄIVITAMINE KÜLMALT

Laske päästik lahti. Viige lüliti väljalülitatud asendisse (“0”).

HOOLDUS Märkus: Seade on varustatud automaatse õhuklapiga. Seetõttu toimub käivitamine teisiti kui selliste seadmete puhul, millel on käsitsi juhitav õhuklapp. Lugege ja järgige allpool toodud käivitusjuhiseid.

Asetage trimmer siledale, katmata pinnale. Viige lüliti (11) tööasendisse (“I”). Vajutage süütekapslit (46) 4 korda. Asetage õhuklapi hoob asendisse B (õhuklapp avatud). Vajutage gaasi sulgur (12) alla, vajutage päästikut (9) ja tõmmake starteri trossi, kuni mootor käivitub.

MOOTORI VÄLJALÜLITAMINE KÄIVITAMINE JA SEISKAMINE (Joonised 13 ja 14)

Hoidke päästikut all ja tõmmake starteri käepidemest, kuni mootor tööle hakkab. Laske mootoril enne seadme kasutama hakkamist umbes 30 sekundit töötada.

UUS EELKERITUD POOL (Joonised 15-16)

Asetage trimmer siledale, katmata pinnale. Viige lüliti (11) tööasendisse (“I”). Vajutage süütekapslit (46) 4 korda. Asetage õhuklapi hoob (47) asendisse A (48) (õhuklapp suletud). Vajutage gaasi sulgur (12) alla ja vajutage päästikut (9). Tõmmake starteri käepidemest (1) kolm korda. Asetage õhuklapi hoob asendisse B (49) (õhuklapp avatud).

Kui vahetate välja üksnes jõhvi, vt peatükki “Jõhvi väljavahetamine”. Kasutage üksnes 2,4 mm diameetriga monokiudjõhvi. Kasutage trimmeri pea juures ainult tootja jõhvi. ■

Seisake mootor ja ühendage lahti süüteküünla traat. Hoidke trimmeri pead (36) ja keerake surunupp (37) lahti. Pöörake päripäeva. Eemaldage tühi pool. Jätke vedru (54) pooli (50) külge.

MÄRKUS: Enne seadme kasutamist eemaldage alati lõiketera kate. Kui seda ei eemaldata, võib kate siis, kui lõiketera pöörlema hakkab, lendu minna.

Uut pooli paigaldades veenduge, et jõhvid oleksid uue pooli kahes vastastikuses avauses. Veenduge, et kummagi jõhvi otsad ulatuksid umbes 152 mm väljapoole avaust. Viige jõhvid trimmeri pea avadesse. Lükake pool ettevaatlikult trimmeri pea sisse (tõmmates jõhve vajadusel kergelt väljapoole). Kui pool on paika asetatud, tõmmake järsult jõhvidest, et vabastada need pooli avaustest. Lükake pool alla ja keerake vastupäeva, kuni see peatub. Hoidke pooli all ja keerake veidike päripäeva. Laske pool lahti. Pool peaks lukustuma trimmeri pea sisse. Vastasel korral pöörake pooli kuni lukustumiseni. Veenduge, keerates nuppu pingutamiseks päripäeva, et trimmeri pea ja surunupp on ajami konnektoriga ühendatud. Tõmmake veel kord jõhvidest, et pöörata pool lõikeasendisse. Lükake pooli hoidjat allapoole, tõmmates samal ajal jõhvidest, et neid käsitsi järele anda ja kontrollida trimmeri pea kinnitust.

Õhufiltri puhastamine (Joonis 22) Toimige õhufiltri puhastamiseks järgmiselt. ■

HOIATUS Veenduge, et trimmeri pea jääb seisma, kui päästiku vabastate. Kokkupuude pöörleva trimmeripeaga võib teile vigastusi põhjustada. ■ ■

Seisake mootor ja ühendage lahti süüteküünla traat. Hoidke trimmeri pead kinni ja keerake surunupp lahti. Pöörake päripäeva. Eemaldage pistik vooluvõrgust. Märkus: Vaadake, et vedru jääks pooli külge. Eemaldage vana jõhv pooli küljest. Lõigake kaks umbes 2,7 m pikkust jõhvijuppi. Viige uue jõhvi (55) ots pooli ülemises keermestatud osas (56) olevasse auku. Keerake esimene jõhv vastupäeva ümber pooli ülemise osa, nagu nooled näitavad (57). Asetage jõhv avausse pooli ülemisel äärel, jättes selle umbes 152 mm avausest väljapoole. Ärge täitke pooli üle. Pärast kerimist peaks keritud jõhvi ja pooli välimise serva vahele jääma umbes 6 mm. Korrake toimingut teise jõhviga (58) pooli alumises otsas. Ärge täitke pooli üle. Asetage pool ja surunupp tagasi. Lugege selles juhendis eespool paiknevat jaotist “Pooli väljavahetamine”.

Eemaldage süüteküünla kate (26). Vabastage õhufiltri kate (17), pöörates nuppu (18) vastupäeva. Eemaldage õhufiltri kate. Eemaldage õhufilter (4). Peske filtrit sooja, seebise veega. Loputage õhufilter ning laske sellel täielikult kuivada. Tilgutage õhufiltrisse kaks tilka õli. Pange õhufilter tagasi (see sobitub oma kohale ainult ühes asendis). Asetage tagasi õhufiltri kate. Sulgege õhufiltri kate, pöörates nuppu päripäeva. Asetage tagasi süüteküünla kate.

Kütusekorgi kontrollimine HOIATUS Lekkiv kork on ohtlik ja tuleb viivitamatult välja vahetada. Kork sisaldab kasutuskõlbmatut filtrit ja kaitseventiili. Ummistunud filter takistab mootori tööd. Kui korgi lahtikeeramisel jõudlus paraneb, võib ventiil olla katkine või filter ummistunud. Vajadusel vahetage kork välja.

SÜÜTEKÜÜNLA VAHETAMINE (Joonis 23) Selle mootori puhul kasutatakse süüteküünalt NGK CMR7A. Kasutage samasugust varuosa ja vahetage süüteküünal välja kord aastas. Toimige süüteküünla vahetamisel niimoodi. ■ ■

LÕIKETERA VÄLJAVAHETAMINE (Joonis 21) Kui seadet ei kasutata, asetage lõike terale alati kate (59) peale. Lõiketera kattel on ümber servade klambrid (2), et kinnitada tera ja hoida seda oma kohal. Kandke tera käsitsedes kindaid ja olge ettevaatlik!

Eemaldage süüteküünla kate (26). Keerake süüteküünal (27) 5/8-tollise mutrivõtme abil vastupäeva keerates lahti. Eemaldage süüteküünal. Keerake uus süüteküünal käsitsi ja päripäeva oma kohale. Pingutage seda pesas. Ärge pingutage liiga palju.

ETTEVAATUST Kontrollige, et süüteküünal oleks otse. Keerme ülekeeramine kahjustab toodet tõsiselt.

Seadme pikaks ajaks hoiulepanek Kui te ei kavatse seda toodet kasutada kauem kui üks kuu, järgige allpool kirjeldatud toodud hoiulepanekuprotseduuri.

Sädemepüüduri puhastamine (Joonis 24) Toimige sädemepüüduri puhastamiseks järgmiselt. ■

Puhastage seade igasugusest mustusest. Säilitage seda hästi õhutatud kohas, kuhu lapsed ligi ei pääse.

Toimige seadme pikaajaliseks ladustamiseks järgmiselt.

Leidke sädemepüüdur (28) üles mootori summutipoolses kattes oleva augu kaudu. Eemaldage sädemepüüdur peenikese otsaga näpitsate abil. Puhastage sädemepüüdur väikese terasharja abil. Asetage sädemepüüdur tagasi.

Seadme hoiulepanek Seadme hoiulepanek sõltub selle kestusest.

Kallake kogu kütus paagist bensiini jaoks sobivasse kütusemahutisse. Laske mootoril töötada kuni peatumiseni. Puhastage seade igasugusest mustusest. Säilitage seda hästi õhutatud kohas, kuhu lapsed ligi ei pääse. Märkus: Hoidke seda toodet eemal söövitavatest ainetest nagu aiakemikaalid ja jäätõrjevahendid. Tähtis: Järgige kõiki bensiini turvalise säilitamise ja käsitsemise riiklikke ja kohalikke eeskirju.

Seadme lühikeseks ajaks hoiulepanek Toimige seadme lühikeseks ajaks hoiulepanekul järgmiselt.

VEAOTSING KUI SIINKIRJELDATUD ABINÕUDEST POLE KASU, PÖÖRDUGE VOLITATUD ESINDAJA POOLE.

PROBLEEM VÕIMALIK PÕHJUS LAHENDUS Mootor ei käivitu:

1. Lüliti on väljalülitatud asendis (“0”). 2. Süüde puudub.

1. Viige lüliti tööasendisse (“I”).

4. Mootor on kütust liiga täis.

5. Starteri nöör liigub raskemini kui uuest peast.

2. Eemaldage süüteküünal. Asetage süüteküünla kork tagasi ja pange süüteküünal metallsilindrisse. Tõmmake starteri trossist ja jälgige, kas süüteküünla otsas on säde. Kui säde puudub, korrake katset uue süüteküünlaga. 3. Lükake süütekapslit allapoole, kuni see täitub kütusega. Kui kapsel ei täitu, on kütuse etteandesüsteem ummistunud. Kui kapsel täitub, võib mootor olla kütust liiga täis. (Vt järgmist punkti.) 4. Eemaldage süüteküünal. Pöörake seadet nii, et süüteküünla ava on suunatud maapinna poole. Veenduge, et õhuklapi hoob on asendis B ning tõmmake starteri trossi 10-14 korda. See kõrvaldab mootorist üleliigse kütuse. Puhastage süüteküünal ning asetage tagasi. Tõmmake kolm korda käiviti trossi, nii et päästik on täielikult alla vajutatud. Kui mootor ei käivitu, viige õhuklapi hoob asendisse A ning järgige tavalisi käivitusjuhiseid. Kui mootor ikka ei käivitu, korrake protseduuri uue süüteküünlaga. 5. Võtke ühendust volitatud teeninduskeskusega.

960086011-01.indd 161

11/29/95 8:10:44 AM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Eesti VEAOTSING PROBLEEM Mootor ei jõua täispööreteni ning suitseb.

VÕIMALIK PÕHJUS LAHENDUS

1. Kontrollige kütusesegu. 2. Õhufilter on puhastamata. 3. Sädemepüüdur on puhastamata.

1. Kasutage värsket kütust ja õiget kahetaktilise mootori õlisegu. 2. Puhastage õhufilter vastavalt jaotises “Hooldamine” toodud juhistele. 3. Võtke ühendust volitatud teeninduskeskusega.

Jõhv ei anna automaatse pikendamise kasutamisel järele.

1. Jõhv on kokku kleepunud. 2. Poolil pole piisavalt jõhvi. 3. Jõhv on kulunud liiga lühikeseks. 4. Jõhv on poolil sassi läinud. 5. Mootor töötab liiga aeglaselt.

1. Libestage seda silikoonpihustusainega.

Lõiketera pöörleb vabajooksukiirusel.

Karburaator vajab reguleerimist.

Pöörduge parandamiseks volitatud teeninduskeskuse poole.

Surunuppu on raske keerata.

Keermed on määrdunud või kulunud.

Puhastage keermeid ja õlitage neid. Kui see ei aita, vahetage surunupp välja.

Rohi mähkub ümber trimmeri ja pea lisaseadme varre.

1. Pika rohu niitmine maapinna juures. 2. Trimmeri kasutamine poolpööretel.

1. Niitke pikka rohtu ülevalt allapoole.

Summutist tilgub õli.

1. Trimmeri kasutamine poolpööretel. 2. Kontrollige õli ja kütuse segu. 3. Õhufilter on puhastamata.

1. Töötage trimmeriga täispööretel.

2. Lisage jõhvi. 3. Tõmmake jõhve, vajutades ja vabastades vaheldumisi surunuppu. 4. Kerige jõhv poolilt maha ja uuesti selle peale tagasi. 5. Andke jõhvi järele täispööretel.

2. Töötage trimmeriga täispööretel.

2. Kasutage värsket kütust ja õiget kahetaktilise mootori õlisegu. 3. Puhastage õhufilter vastavalt jaotises “Hooldamine” antud juhistele.

GR EST Kõikidel Ryobi toodetel on alates edasimüüja koostatud ja kasutajale antud esialgsel arvel seisvast kuupäevast kahekümne nelja (24) kuu pikkune garantii tootmisdefektide ja vigaste detailide suhtes. Garantii alla ei kuulu seadme kulumisest, omavolilisest või väärast kasutamisest või hooldamisest ja ülekoormusest põhjustatud rikked ning sellised kuluv- ja varuosad nagu akud, elektripirnid, terad, tihendid, kotid jne. Garantiiajal juhtunud rikke puhul tooge LAHTI VÕTMATA seade koos ostukviitungiga lähima edasimüüja või Ryobi volitatud esindaja juurde. See garantii ei mõjuta mingil moel Teie seaduslikke õigusi vigaste toodete suhtes.

Mõõdetud müratase: Garanteeritud müratase: Väljalaskekuupäev:

Me kinnitame omal vastutusel, et toode, mille kohta see kinnitus kehtib, on kooskõlas masinadirektiiviga 98/37/EÜ ning muude asjaomaste direktiividega nagu elektromagnetilise ühilduvuse direktiiv 89/336/EMÜ ja 2000/14/EÜ. Me kinnitame, et see toode vastab välitingimustes kasutatavate seadmete müra kohta käivate liikmesriikide seaduste ühtlustamise direktiivi 2000/14/EÜ nõuetele.
