Toote tüüp	Aurupuhasti
Mark	Kärcher
Mudel	SC 3 Deluxe EasyFix Premium
Toide	220-240 V, 50-60 Hz, 1900 W
Maksimaalne töörõhk	0,35 MPa
Soojenemisaeg	Umbes 30 sekundit
Pidev auruvool	40 g/min
Maksimaalne aurupurske	100 g/min
Veepaagi maht	1 liiter
Kaal (ilma tarvikuteta)	3,3 kg
Mõõtmed (L x l x K)	361 x 250 x 282 mm
Kaitsetase	I
Kaitse liik	IPX4
Kaasasolevad tarvikud	Põrandaotsik, käsiotsik, ümmargune hari (väike ja suur), joondüüs, Power düüs, vuugihari, vaibakork, mikrokiudlapid (2x põrandale, 1x käsiotsikule), pikendustorud (2 tk), katlakivikassett
Funktsioonid	Kahekordne auruvool (max ja vähendatud), laste turvalukk, pumba automaatne väljalülitus vee puudumisel, katlakivikasseti vahetuse indikaator
Hooldus	Mikrokiudlappide pesu max 60°C, katlakivikasseti vahetus vastavalt indikaatorile
Garantii	Vastavalt riigi tingimustele, materjali- ja tootmisdefektid kaetud

Korduma kippuvad küsimused - SC 3 Deluxe EasyFix Premium Kärcher

Kuidas seadet käivitada?

Täitke veepaak 1 liitri joogiveega. Ühendage seade, lülitage sisse sisse/välja lülitiga. LED-indikaator muutub roheliseks pärast umbes 30 sekundit. Vajutage aurukäepidet pärast soovitud voolukiiruse seadmist. Suunake käepide esmalt lapile, et saada ühtlane aur.

Kuidas reguleerida vee karedust?

Lülitage seade välja. Hoidke sisse/välja lülitit all 6 sekundit, kuni katlakivikasseti indikaator hakkab vilkuma (impulsid vastavad praegusele karedusele). Kasutage voolukiiruse nuppe taseme muutmiseks (I kuni IV). Hoidke lülitit 4 sekundit, et salvestada. Küsige oma veevarustajalt kohalikku karedust.

Millal ja kuidas katlakivikassetti vahetada?

Vahetage see, kui punane indikaator vilgub või põleb pidevalt. Lülitage seade välja, eemaldage vana kassett, sisestage uus. Lähtestage, vajutades samaaegselt max ja vähendatud voolukiiruse nuppe, kuni indikaator kustub. Laske soojeneda ja tühjendage, vajutades aurukäepidet 30 sekundit.

Mida teha, kui LED-riba vilgub punaselt?

See näitab vee puudust või kaitset kuivkäigu eest. Lülitage seade välja ja uuesti sisse. Kontrollige, kas katlakivikassett on korralikult paigas ja paagis on piisavalt vett. Täitke vajadusel.

Kas selle seadmega võib kasutada pesuaineid?

Ei, seade on loodud puhastama ainult auruga. Ärge kunagi lisage vette pesuainet, lõhnaõli ega muid lisandeid, kuna see võib seadet kahjustada.

Kuidas põrandaid tõhusalt puhastada?

Pühkige või imege eelnevalt. Kinnitage mikrokiudlapp põrandaotsikule. Ühendage pikendustorud aurukäepidemega. Seadke maksimaalne auruvool ja liikuge aeglaselt üle mustade pindade. Vaipade jaoks kasutage vaibakorki vähendatud auruga.

Kas seade eemaldab katlakivi automaatselt?

Jah, sisseehitatud katlakivikassett neelab vee katlakivi. Käsitsi katlakivi eemaldamine pole vajalik. Lihtsalt vahetage kassett, kui indikaator seda nõuab.

Kuidas seadet pärast kasutamist hoiustada?

Lülitage välja ja ühendage lahti. Vajutage aurukäepidet, et eemaldada jääkrõhk. Tühjendage paak, kui seadet ei kasutata üle 2 kuu. Ripputage põrandaotsik hoidikusse, kerige kaabel kokku ja hoidke tarvikud laekas. Hoida kuivas ja külmumiskindlas kohas.

Mida teha, kui auru pole või on vähe?

Kontrollige, kas katlakivikassett on korralikult sisestatud ja paak on täis. Kui kassett on uus, hoidke aurukäepidet kuni 30 sekundit all, et tühjendada. Veenduge, et laste turvalukk pole aktiveeritud (lükake see ette). Kui vahetusindikaator põleb, vahetage kassett.

Kas selle seadmega saab aknaid puhastada?

Jah, kasutage käsiotsikut selle mikrokiudkattega. Suunake aur eemale, et vältida klaasi termilist šokki. Seejärel pühkige kaabitsa või kuiva lapiga. Olge ettevaatlik akende tihendatud servadega.

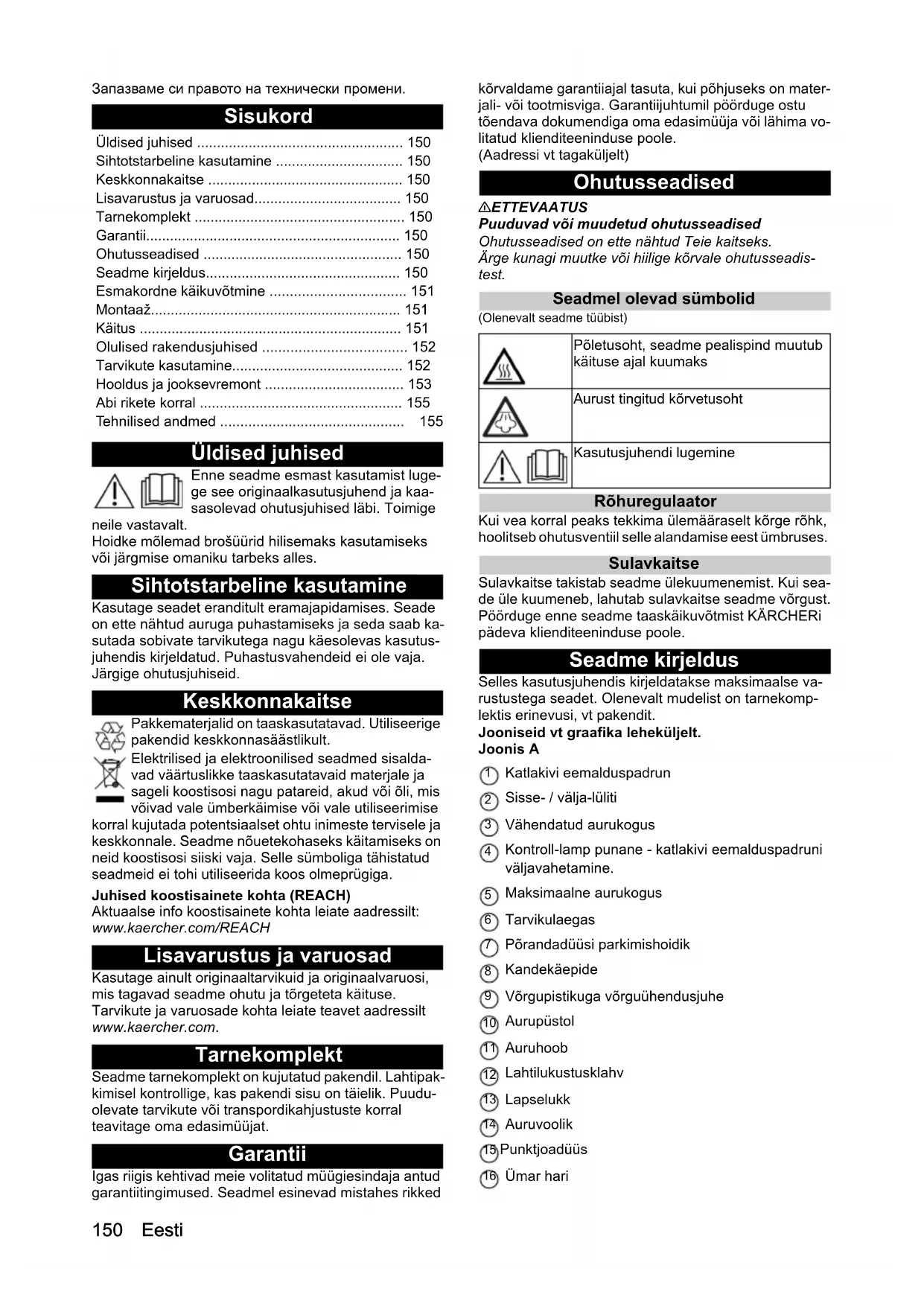

KASUTUSJUHEND SC 3 Deluxe EasyFix Premium Kärcher

Üldised juhised 150 Sihtotstarbeline kasutamine 150 Keskkonnakaitse 150 Lisavarustus ja varuosad.... 150 Tarnekomplekt 150 Garantii.... 150 Ohutusseadised 150 Seadme kirjeldus.... 150 Esmakordne käikuvõtmine 151 Montaaž.... 151 Käitus 151 Olulised rakendusjuhised 152 Tarvikute kasutamine.... 152 Hooldus ja jooksevremont 153 Abi rikete korral 155 Tehnilised andmed 155

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Sihtotstarbeline kasutamine

Kasutage seadet eranditult eramajapidamises. Seade on ette nähtud auruga puhastamiseks ja seda saab kasutada sobivate tarvikutega nagu käesolevas kasutusjuhendis kirjeldatud. Puhastusvahendeid ei ole vaja. Järgige ohutusjuhiseid.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduvate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked

kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole. (Aadressi vt tagaküljelt)

Ohutusseadised

⚠ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks. Ärge kunagi muutke või hiilige kõrvale ohutusseadistest.

Seadmel olevad sümbolid

(Olenevalt seadme tüübist)

	Põletusoht, seadme pealispind muutub käituse ajal kuumaks
	Aurust tingitud kõrvetussoht
	Kasutusjuhendi lugemine

Rõhuregulaator

Kui vea korral peaks tekkima ülemääraselt kõrge rõhk, hoolitseb ohutusventiil selle alandamise eest ümbruses.

Sulavkaitse

Sulavkaitse takistab seadme ülekuumenemist. Kui seade üle kuumeneb, lahutab sulavkaitse seadme võrgust. Pöörduge enne seadme taaskäikuvõtmist KÄRCHERi pädeva klienditeeninduse poole.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalse varustusega seadet. Olenevalt mudelist on tarnekomplektis erinevusi, vt pakendit.

Jooniseid vt graafika leheküljelt.

Joonis A

① Katlakivi eemalduspadrun ② Sisse-/väljalüliti ③ Vähendatud aurukogus ⑤ Maksimaalne aurukogus ⑥ Tarvikulaegas ⑦ Põrandadüüsi parkimishoidik ⑧ Kandekäepide ⑨ Võrgupistikuga võrguühendusjuhe ⑩ Aurupüstol ⑪ Auruhoob ⑫ Lahtilukustusklahv ⑬ Lapselukk ⑭ Auruvoolik ⑮ Punktjoadüüs ⑯ Ümar hari

④ Kontroll-lamp punane - katlakivi eemalduspadruni väljavahetamine.

⑰ ** Ümarhari suur ⑱ ** Power-düüs ⑲ Vuugihari ⑳ Käsidüüs ㉑ Käsidüüsi mikrokiudkate ㉒ Pikendustoru (2 tk) ㉓ Lahtilukustusklahv ㉔ Põrandadüüs ㉕ Takjakinnitus ㉖ Mikrokiust põrandalapp (1 tk) ㉗ ** Vaibaliugur ㉘ ** Mikrokiust põrandalapp (2 tk)

** SC 3 Deluxe EasyFix Premium

Esmakordne käikuvõtmine

TÄHELEPANU

Katlakivi moodustumisest tingitud seadmekahjustus

Katlakivi eemalduspadrun talitleb ainult optimaalselt, kui Te kohandate seadet enne 1. käitust kohaliku veekaredusega.

Seadistage seade kohalikule veekaredusele.

Seadme seadistamine enne kasutamist teistsuguse veekaredusega kohas (nt pärast kolimist) aktuaalsele veekaredusele

1. Pange katlakivi eemalduspadrun avasse ja vajutage kuni see istub kindlalt. Joonis B
2. Seadistage veekaredus, vt peatükki Veekareduse seadistamine.

Montaaž

1. Lükake tarviku lahtine ots aurupüstolile, kuni aurupüstoli lahtilukustusklahv fikseerub. Joonis C
2. Lükake tarviku lahtine ots punktjoadüüsile. Joonis D
3. Ühendage pikendustorud aurupüstoliga.

a Lükake 1. pikendustoru aurupüstolile, kuni aurupüstoli lahtilukustusklahv fikseerub. Ühendustoru on ühendatud.

b Lükake 2. pikendustoru 1. pikendustorule. Ühendustorud on ühendatud.

Joonis E

1. Lükake tarvik ja/või põrandadüüs pikendustoru vabale otsale.

Joonis F

Tarvik on ühendatud.

Tarvikute lahutamine

1. Lükake lapselukk tagasi.

Auruhoob on blokeeritud.

1. Vajutage lahtilukustusklahvi ja tõmmake detailid üksteisest välja.

Joonis G

Käitus

Veega täitmine

Veepaaki saab igal ajal täita.

TÄHELEPANU

Kahjustused seadmel

Ebasobiva vee tõttu võivad düüsid ummistuda või veetasemenäidik kahjustada saada.

Ärge lisage kondensvett pesukuivatist.

Ärge lisage kogunenud vihmavett.

Ärge lisage puhastusvahendeid või muid lisandeid (nt lõhnu).

1. Täitke veepaak maksimaalselt 1 l kraaniveega.

Joonis H

Seadme sisselülitamine

TÄHELEPANU

Seadme kahjustused valesti seadistatud veekareduse tõttu

Katlakivi eemalduspadrun talitleb optimaalselt ainult siis, kui seade on kohandatud kohaliku veekaredusega. Valesti seadistatud veekareduse korral võib seade kattuda katlakiviga.

Kohandage seade enne 1. käitust kohaliku veekaredusega, vt peatükki Veekareduse seadistamine.

Märkus

1. Aurutamisel pärast katlakivi eemalduspadruni väljavõtmist ja uuesti sissepanekut võib aurulöök olla nõrk või ebaregulaarne ning väljuda võivad üksikud veetilgad. Seade vajab lühikest sissetöötamisaega, mille jooksul täitub katlakivi eemalduspadrun veega. Välja voolav aurukogus suureneb pidevalt, kuni u 30 sekundi pärast on saavutatud maksimaalne aurukogus.
2. Asetage seade kindlale aluspinnale.
3. Ühendage võrgupistik pistikupessa.
4. Vajutage sisse- / välja-lülitit.

Joonis I

1. LED-riba põleb punaselt ja kustub aeglaselt.
2. Umbes 30 sekundi pärast põleb LED-riba püsivalt roheliselt. Seade on kasutusvalmis.

Joonis J

Aurukoguse reguleerimine

Väljuvat aurukogust reguleeritakse aurukoguse klahvi kaudu. Saadaval on 2 erinevat aurukoguse klahvi:

Joonis K

	Maksimaalne aurukogus
	Vähendatud aurukogus
	Aur puudub - lapselukkMärkusSelles asendis ei saa auruhooba vajutada.

Märkus

Seadme sisselülitamisel on alati seadistatud maksimaalne aurukogus.

1. Vajutage pärast aurukoguse seadistamist auruhooba.
2. Suunake enne puhastamise algust aurupüstol lapile, kuni aur väljub ühtlaselt.

Veega järeltäitmine

Veepuuduse korral vilgub LED-riba kiiresti punaselt. Konstantse auruvõimsuse tagamiseks tuleb vett lisada katlakivi eemalduspadruni kaane kaudu. Vee järeltäitmisel jääb katlakivi eemalduspadrun fikseeritult seadmesse.

Märkus

Seade on varustatud pumba kuivkäigukaitsmega. Kui pump töötab pikemat aega kuivalt, nt kuna katlakivi eemalduspadrun ei ole õigesti sisse pandud, lülitub pump välja ja punane veepuuduse kontroll-lamp vilgub. Et seadet saaks jälle käitada, tuleb seade välja ja jälle sisse lülitada. Seejuures tuleb kindlustada, et padrun on õigesti sisse pandud ja veepaagis on piisavalt vett.

1. Lisage veepaaki maksimaalselt 1 l kraanivett katlakivi eemalduspadruni kaane kaudu. LED-riba põleb püsivalt roheliselt.

Käituse katkestamine

Energia säästmiseks soovitame seadme pikemate kui 20-minutiliste käituspauside korral välja lülitada.

1. Vajutage sisse- / välja-lülitit.

Seadme väljalülitamine

1. Vajutage sisse- / välja-lülitit. Joonis L Seade on välja lülitatud.
2. Vajutage auruhooba, kuni auru enam ei välju. Joonis M Aurukatel on survevaba.
3. Lükake lapselukk tagasi. Auruhoob on blokeeritud.
4. Tõmmake võrgupistik pistikupesast välja.

TÄHELEPANU

Vee roiskumisest tingitud seadmekahjustus

Kui seadet ei käitata kauem kui 2 kuud, võib vesi paagis roiskuda.

Tühjendage veepaak enne käituspause.

1. Võtke katlakivi eemalduspadrun seadmest välja. Joonis N

Seadme hoidmine

1. Riputage põrandadüüs parkimishoidikusse. Joonis O
2. Pistke pikendustorud suurtesse tarvikute hoidikutesse.
3. Pistke käsidüüs ja punktjoadüüs vastavalt 1 pikendustorule.
4. Kerige kaabel peale ja hoidke tarvikulaekas.
5. Hoidke väikest ümarharja ja Power-düüsi tarvikulaekas.
6. Hoidke auruvoolikut tarvikulaekas. Joonis P
7. Ladustage seadet kuivas ja külmumiskindlas kohas.

Olulised rakendusjuhised

Põrandapindade puhastamine

Soovitame põrandat enne seadme kasutamist pühkida või imeda. Nii vabastatakse põrand juba enne märgpu-hastust mustusest ja lahtistest osakestest.

Tekstiilide värskendamine

Enne seadme käitlemist kontrollige alati tekstiilide taluvust varjatud kohas: Aurutage tekstiili, laske kuivada ja kontrollige seejärel värvuse või vormi muutusi.

Kattega või lakitud pealispindade

puhastamine

TÄHELEPANU

Kahjustatud pealispinnad

Aur võib lahustada vaha, mööblipolituuri, plastkatteid või värvi ning vabastada servakandi servadelt.

Ärge suunake auru liimitud servadele, kuna servakant võib lahti tulla.

Ärge kasutage seadet pitseerimata puit- või parkettpõrandate puhastamiseks.

Ärge kasutage seadet lakitud või plastkattega pealispindade, nagu nt köögi- ja elutoamööbli, uste või parketi puhastamiseks.

1. Nende pealispindade puhastamiseks aurutage korraks lappi ja pühkige sellega pealispinnad üle.

Klaasi puhastamine

TÄHELEPANU

Klaasi purunemine ja kahjustatud pealispind

Aur võib kahjustada aknaraami pitseeritud kohti ja põhjustada madalatel välistemperatuuridel pingeid aknaklaaside pealispinnal ja selle kaudu klaasi purunemist. Ärge suunake auru aknaraami pitseeritud kohtadele. Soojendage aknaklaase madalatel välistemperatuuridel, aurutades kergelt kogu klaasipealispinda.

- Puhastage akna pind käsidüüsi ja kattega. Vee äratõmbamiseks kasutage aknapuhastit või pühkige pinnad kuivaks.

Tarvikute kasutamine

Aurupüstol

Aurupüstolit saab kasutada järgmiste kasutusvaldkondade jaoks ilma tarvikuteta:

• Kergete voltide eemaldamiseks rippuvatelt riideesemetelt: Aurutage riideeset 10-20 cm kauguselt.
• Niiske tolmu pühkimiseks: Aurutage korraks lappi ja pühkige sellega mööbel üle.

Punktjoadüüs

Punktjoadüüs sobib raskesti ligipääsetavate kohtade, vuukide, armatuuride, äravoolude, kraanikausside, WC-de, ribakardinate või küttekehade puhastamiseks. Mida lähemal on punktjoadüüs määrdunud kohale, seda suurem on puhastustoime, kuna temperatuur ja aurukogus on kõige suuremad. Tugevaid katlakiviladestisi võib enne auruga puhastamist töödelda sobiva puhastusvahendiga. Laske puhastusvahendil u 5 minutit mõjuda ja aurutage seejärel.

1. Lükake punktjoadüüs aurupüstolile.

Joonis C

Ümarhari (väike)

Väike ümarhari sobib raskestieemaldatavate mustuste puhastamiseks. Harjamisega saab raskestieemaldatavad mustused kergemini eemaldada.

TÄHELEPANU

Kahjustatud pealispinnad

Hari võib tundlikke pindu kriimustada.

Mitte sobilik tundlike pindade puhastamiseks.

1. Monteerige väike ümarhari punktjoadüüsile. Joonis D

Ümarhari (suur)

Suur ümarhari sobib suurte ümarate pindade, nt kraanikausside, dušivannide, vannide, köögivalamute puhastamiseks.

TÄHELEPANU

Kahjustatud pealispinnad

Hari võib tundlikke pindu kriimustada.

Mitte sobilik tundlike pindade puhastamiseks.

1. Monteerige suur ümarhari punktjoadüüsile.

Joonis D

Power-düüs

Power-düüs sobib määrdumiste puhastamiseks ja nurkade, vuukide jms väljapuhumiseks.

1. Monteerige Power-düüs ümarharja jaoks sobivale punktjoadüüsile.

Joonis D

Vuugihari

1. Vuugiharja kasutatakse kitsaste pilude puhastamiseks, nt aknaniššide ja seinas olevate väntade vahel.

Joonis D

Käsidüüs

Käsidüüs sobib väikeste pestavate pindade, dušikabiinide ja peeglite puhastamiseks.

1. Lükake käsidüüs vastavalt punktjoadüüsile aurupüstolile.

Joonis C

1. Tömmake kate üle käsidüüsi.

Põrandadüüs

Põrandadüüs sobib pestavate seina- ja põrandakatete, nt kivipõrandate, plaatide ja PVC-põrandate puhastamiseks.

TÄHELEPANU

Aurutoimest tingitud kahjustused

Kuumus ja läbiniisutamine võivad põhjustada kahjustusi.

Kontrollige enne rakendamist kuumakindlust ja auru mõju silmatorkamatus kohas väikseima aurukogusega.

Märkus

Puhastusvahendi jäägid või hooldusemulsioonid puhastataval pinnal võivad põhjustada auruga puhastamisel triipe, mis aga mitmekordsel rakendamisel kaovad. Soovitame põrandat enne seadme kasutamist pühkida või imeda. Nii vabastatakse põrand juba enne märgpuhastust mustusest ja lahtistest osakestest. Töötage tugevalt määrdunud pindadel aeglaselt, et aur saaks kauem mõjuda.

1. Ühendage pikendustorud aurupüstoliga.

Joonis E

1. Lükake põrandadüüs pikendustorule.

Joonis F

1. Kinnitage põrandalapp põrandadüüsi külge.

Asetage põrandalapp takjaribadega ülespoole põrandale.

Suruge põrandadüüs kerge survega vastu põrandalappi.

Joonis Q

Põrandalapp kinnitub takjakinnituse abil automaatselt põrandadüüsi külge.

Põrandalapi eemaldamine

1. Pange üks jalg põrandalapi jalalapatsile ja tõstke põrandadüüs üles.

Joonis Q

Märkus

Alguses on põrandalapi takjariba veel väga tugev ning seda võib olla raske põrandadüüsist eemaldada. Pärast mitmekordset kasutamist ja pärast põrandalapi pesemist saab takjariba põrandadüüsist hästi eemaldada ning see on saavutanud optimaalse nakkumise.

1. Töö katkestamisel riputage põrandadüüs parkimishoidikusse.

Joonis O

Vaibaliugur

Vaibaliuguriga saab vaipu värskendada.

TÄHELEPANU

Kahjustused vaibaliuguritel ja vaibal

Vaibaliuguri määrdumised ning kuumus ja läbiniisutamine võivad põhjustada vaiba kahjustusi.

Selleks kontrollige enne rakendamist kuumakindlust ja auru mõju vaibale silmatorkamatus kohas väikseima aurukogusega.

Järgige vaibatootja puhastamisjuhiseid.

Tehke kindlaks, et vaip on enne vaibaliuguri rakendamist puhtaks imetud ja plekid on eemaldatud.

Eemaldage enne rakendamist ja pärast tööpause aurustamisega võimalikud vee kogunemised ühe äravooluga (ilma põrandalapita / tarvikuteta) (kondensaat) seadmest.

Kasutage vaibaliugurit ainult põrandalapiga põrandadüüsil.

Aurupuhastage vaibaliuguri kasutamisel nõrga auruastmega.

Ärge suunake auru pidevalt ühte kohta (maksimaalselt 5 sekundit), et hoida ära tugevat niiskumist ja kahjustuste riski temperatuuri mõju tõttu.

Ärge kasutage vaibaliugurit kõrge karvaga vaipadel.

Vaibaliuguri kinnitamine põrandadüüsi külge

1. Libistage põrandadüüs kerge survega vaibaliugurisse ja laske fikseeruda.

Joonis R

1. Alustage vaiba puhastamisega.

Vaibaliuguri äravõtmine põrandadüüsilt

△ETTEVAATUS

Jalalaba põletused

Vaibaliugur võib aurutamisel kuumeneda.

Ärge käitage ega võtke vaibaliugurit ära paljajalu või lahtiste sandaalidega.

Käitage ja võtke vaibaliugur ära ainult sobivate jalatsitega.

1. Vajutage vaibaliuguri lapats kinganinaga alla.
2. Tõstke põrandadüüs üles.

Joonis R

Hooldus ja jooksevremont

Veepaagi tühjendamine

TÄHELEPANU

Vee roiskumisest tingitud seadmekahjustus

Kui seadet ei käitata kauem kui 2 kuud, võib vesi paagis roiskuda.

Tühjendage veepaak enne käituspause.

1. Vajutage sisse-/väljalülitit. Seade on välja lülitatud.
2. Tõmmake võrgupistik pistikupesast välja.
3. Võtke tarvikud tarvikuhoidikutest välja.
4. Võtke katlakivi eemalduspadrun seadmest välja.
5. Tühjendage veepaak.

Joonis S

Katlakivi eemalduspadruni väljavahetamine

TÄHELEPANU

Seadmekahjustused ja lühenenud eluiga

Katlakivi eemalduspadruni vahetusintervalli (kontroll-lambi näit) eiramine võib põhjustada seadmekahjustusi ja lühendab seadme eluiga.

Pidage kinni vahetusintervallidest (kontroll-lambi näit).

Märkus

Vahetusintervallid sõltuvad kohalikust veekaredusest. Kareda veega piirkondades (nt III/IV) on sagedasem vahetusintervall kui pehme veega piirkondades (nt I/II).

Kontroll-lambi näit tööaja lõpus

Katlakivi eemalduspadruni kontroll-lamp näitab, millal tuleb katlakivi eemalduspadrun välja vahetada:

• 2 tundi enne tööaja lõppu vilgub kontroll-lamp.
• 1 tund enne tööaja lõppu vilgub kontroll-lamp kiiremini.
• Kui katlakivi eemalduspadruni tööaeg on lõppenud, põlevad kontroll-lambid ja LED-ribad püsivalt punaselt ning pump lülitub automaatselt välja, et vältida seadmekahjustust.

Katlakivi eemalduspadruni sissepanek

TÄHELEPANU

Seadmekahjustus

Kasutatud katlakivi eemalduspadruni uuesti sissepanemise tõttu võib seade kahjustada saada.

Töötage hoolikalt, et vältida padrunite segiajamist.

Märkus

1. Aurutamisel pärast katlakivi eemalduspadruni väljavõtmist ja uuesti sissepanekut võib aurulöök olla nõrk või ebaregulaarne ning väljuda võivad üksikud veetilgad. Seade vajab lühikest sissetöötamisaega, mille jooksul täitub katlakivi eemalduspadrun veega. Välja voolav aurukogus suureneb pidevalt, kuni u 30 sekundi pärast on saavutatud maksimaalne aurukogus.
2. Vajutage välja-lülitit. Seade on välja lülitatud.
3. Võtke katlakivi eemalduspadrun välja.
4. Pange uus katlakivi eemalduspadrun sisse.
5. Vajutage sisse-lülitit. Seade on sisse lülitatud.
6. Hoidke klahve „Maksimaalne aurukogus“ ja „Vähendatud aurukogus“ samaaegselt vajutatult, kuni näidik „Katlakivi eemalduspadruni väljavahetamine“ kustub. See tähendab, et lähtestamine on lõpetatud.
7. Laske seadmel üles soojeneda.
8. Hoidke auruhooba u 30 sekundit vajutatult, et eemaldada katlakivi eemalduspadrunist õhk.

Veekareduse seadistamine

TÄHELEPANU

Katlakivi moodustumisest tingitud seadmekahjustus

Ilma sissepandud katlakivi eemalduspadrunita ja valesti seadistatud veekareduse korral võib seade kattuda katlakiviga.

Töötage alati katlakivi eemalduspadruniga.

Seadistage seade kohalikule veekaredusele.

Seadistage seade enne kasutamist teistsuguse veekaredusega piirkonnas (nt pärast kolimist) aktuaalsele veekaredusele.

Märkus

Veemajandusamet või kommunaalettevõtted annavad infot kraanivee kareduse kohta.

Veekareduse seadistus jääb nii kaua salvestatuks, kuni teostatakse uus seadistus, näiteks pärast kolimist. Seade on tehase poolt seadistatud kõrgeimale veekaredusele (aste IV). Seade näitab seadistatud veekaredust vilkumisimpulssidega.

See on tehase poolt seadistatud kõrgeimale veekaredusele (aste IV). Seade näitab seadistatud veekaredust vilkumisimpulssidega.

Märkus

Karedusva-hemik		°dH mmol/l Vilkumi-simpuls-side arv			Vilkumi-simpuls-side vahe
I pe	hme 0 - 7	0 - 1,3	1x 4 sekundit
II keskmi-ne		7 - 14 1,	3 - 2,5 2x
III kare 14 - 2		1 2,5 -	3,8 3x
IV väga ka-re		>21	>3,8	4x

Katlakivi eemalduspadruni katlakivi vastane toime aktiveerub kohe, kui seade täidetakse veega ja võetakse käiku. Vees olev katlakivi kogutakse graanulite kaudu katlakivi eemalduspadrunisse. Täiendav katlakivi eemaldamine pole vajalik.

Katlakivi eemalduspadruni katlakivi vastane toime aktiveerub kohe, kui seade täidetakse veega ja võetakse käiku. Vees olev katlakivi kogutakse graanulite kaudu katlakivi eemalduspadrunisse. Täiendav katlakivi eemaldamine pole vajalik.

Padrunis olev granulaat võib pärast veega kokkupuudet värvuda. See on seotud mineraalaine sisaldusega vees. See värvimuutus on kahjutu ega avalda negatiivset mõju seadmele, puhastustöödele ega katlakivi eemalduspadruni funktsionaalsusele.

Padrunis olev granulaat võib pärast veega kokkupuudet värvuda. See on seotud mineraalainete sisaldusega vees. See värvimuutus on kahjutu ega avalda negatiivset mõju seadmele, puhastustöödele ega katlakivi eemalduspadruni funktsionaalsusele.

Ärge pauseerige seadistamise ajal kauem kui 15 sekundit, kuna seade seadistub muidu automaatselt viimati valitud veekaredusele või esmakordsel käikuvõtmisel suurimale veekaredusele.

Tehke kindlaks, et seade on välja lülitatud.

15 sekundit, kuna seade seadistub muidu automaatselt viimati valitud veekaredusele või esmakordsel käikuvõtmisel suurimale veekaredusele.

1. Tehke kindlaks, et seade on välja lülitatud.
2. Hoidke sisse-/väljalülitit 6 sekundit vajutatult. Joonis K
3. Katlakivi eemalduspadruni kontroll-lamp vilgub ja signaliseerib impulsside arvuga veekareduse aktuaalset seadistust.
4. Vajutage korduvalt klahvi „Vähendatud aurukogus“, et seadistada madalaimat veekaredusastet.
5. Vajutage korduvalt klahvi „Maksimaalne aurukogus“, et seadistada kõrgemat veekaredusastet.
6. Laske klahv „Vähendatud aurukogus“ või „Maksimaalne aurukogus“ lahti. Näidatakse vilkumisimpulssi seadistatud veekareduse kohta.
7. Korrake protsessi vajaduse korral, kuni on saavutatud soovitud veekaredusaste.

Märkus

Vajutatud aurukoguse klahvi korral ei näidata veekaredusastme vilkumisimpulssi.

1. Hoidke sisse-/välja-lülitit 4 sekundit vajutatult, et salvestada veekaredusastme seadistust. Katlakivi eemalduspadruni kontroll-lamp süttib.

Tarvikute hooldus

(Tarvikud - olenevalt tarnekomplektist)

Märkus

Mikrokiudlapid ei sobi kuivatile.

Märkus

Lappide pesemiseks järgige pesusedelil olevaid juhiseid. Ärge kasutage pesupehmendusvahendit, et lapid saaksid mustust hästi endasse koguda.

1. Peske põrandalappe ja katteid maksimaalselt 60 °C juures pesumasinas.

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud rikke puhul pöörduge palun volitatud klienditeeninduse poole.

△HOIATUS

Elektrilöögi- ja põletusoht

Niikaua kui seade on ühendatud vooluvõrku või pole veel maha jahtunud, on rikke kõrvaldamine ohtlik.

Tõmmake võrgupistik välja.

Laske seadmel maha jahtuda.

LED-riba vilgub punaselt

Pumba kuivkäigukaitse on aktiveeritud.

1. Lülitage seade välja ja jälle sisse.
2. Tehke kindlaks, et katlakivi eemalduspadrun on õigesti sisse pandud ja paagis on piisavalt vett.

Veepaagis puudub vesi.

1. Järeltäitke veepaak, vt peatükki Veega järeltäitmine.

Auruhooba ei saa vajutada.

Auruhoob on lapselukuga kaitstud.

Lükake lapselukk ette.

Auruhoob on vabastatud.

Auru ei tule või tuleb vähe, kuigi paagis on piisavalt vett.

Katlakivi eemalduspadrun puudub või on valesti sisse pandud.

Pange katlakivi eemalduspadrun sisse või pange see õigesti sisse.

Katlakivi eemalduspadrun võeti veega täitmise ajal välja.

Jätke katlakivi eemalduspadrun täitmise ajaks seadmesse.

Sisse pandi uus katlakivi eemalduspadrun.

Hoidke auruhooba püsivalt vajutatuna.

Umbes 30 sekundi pärast on saavutatud täielik auru võimsus.

Punane kontrolllamp „Katlakivi eemalduspadruni väljavahetamine“ põleb või vilgub.

Katlakivi eemalduspadruni tööaeg lõpeb varsti.

Pange uus katlakivi eemalduspadrun sisse ja lähtestage hooldusnäit, vt peatükki „Katlakivi eemalduspadruni väljavahetamine“.

Hooldusnäidikut ei lähtestatud pärast katlakivi eemalduspadruni väljavahetamist.

- Hoidke klahve „Maksimaalne aurukogus“ ja „Vähendatud aurukogus“ samaaegselt vajutatult, kuni kontroll-lamp „Katlakivi eemalduspadruni väljavahetamine“ kustub, pärast seda kui katlakivi eemalduspadrun on sisse pandud, vt peatükki Katlakivi eemalduspadruni väljavahetamine.

LED-riba põleb püsivalt punaselt ja aur puudub hoolimata piisavast veekogusest paagis

Katlakivi eemalduspadruni tööaeg on läbi.

- Pange uus katlakivi eemalduspadrun sisse ja lähtestage hooldusnäit, vt peatükki Katlakivi eemalduspadruni väljavahetamine.

Hooldusnäidikut ei lähtestatud pärast katlakivi eemalduspadruni väljavahetamist.

- Hoidke klahve „Maksimaalne aurukogus“ ja „Vähendatud aurukogus“ samaaegselt vajutatult, kuni kontroll-lamp „Katlakivi eemalduspadruni väljavahetamine“ kustub, pärast seda kui katlakivi eemalduspadrun on sisse pandud, vt peatükki Katlakivi eemalduspadruni väljavahetamine.

Tehnilised andmed

		SC 3 Deluxe EasyFix	SC 3 Deluxe EasyFix Premium
Elektriühendus
Pinge V 220 -		240	220 - 240
Faas ~ 1 1
Sagedus Hz 50 - 60 50 - 60
Kaitse liik		IPX4	IPX4
Kaitseklass		I	I
Jõudluse andmed
Küttevõimsus	W	1900	1900
Maksimaalne töörõhk MPa	0,35	0,35
Ülessoojendusaeg Se-	kun-did	30	30
Pidev aurutamine	g/min	40	40
Maksimaalne aurulöök	g/min	100	100
Täitekogus
Veepaak	I	1,0	1,0
Mõõtmed ja kaalud
Kaal (ilma tarvikuteta)	kg	3,3	3,3
Pikkus	mm	361	361
Laius	mm	250	250
Kõrgus	mm	282	282

Õigus tehnilisteks muudatusteks.
