KASUTUSJUHEND E5059 Emos

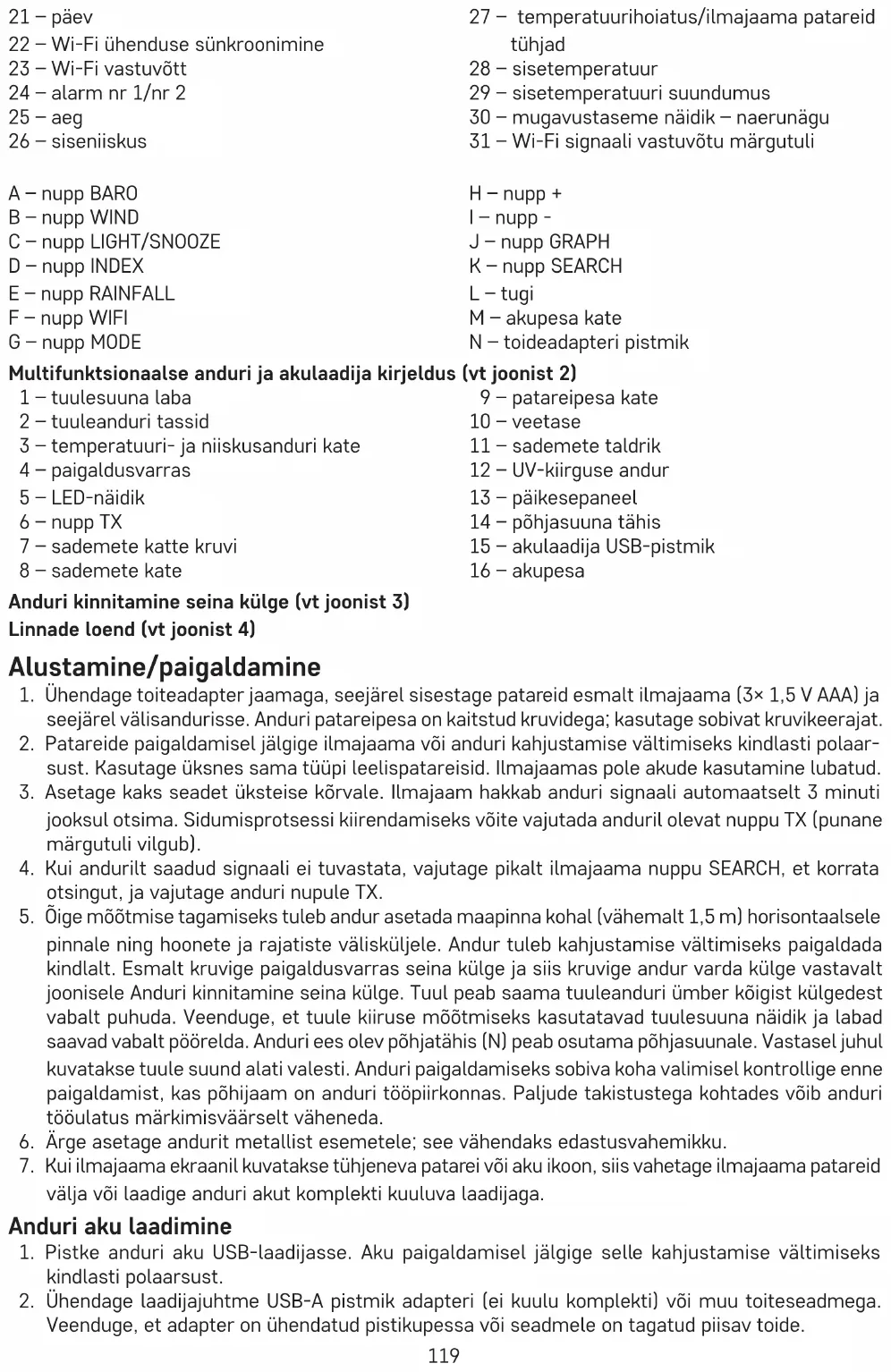

1. Ühendage toiteadapter jaamaga, seejärel sisestage patareid esmalt ilmajaama (3× 1,5 V AAA) ja

seejärel välisandurisse. Anduri patareipesa on kaitstud kruvidega; kasutage sobivat kruvikeerajat.

2. Patareide paigaldamisel jälgige ilmajaama või anduri kahjustamise vältimiseks kindlasti polaar-

sust. Kasutage üksnes sama tüüpi leelispatareisid. Ilmajaamas pole akude kasutamine lubatud.

3. Asetage kaks seadet üksteise kõrvale. Ilmajaam hakkab anduri signaali automaatselt 3 minuti

jooksul otsima. Sidumisprotsessi kiirendamiseks võite vajutada anduril olevat nuppu TX (punane märgutuli vilgub).

4. Kui andurilt saadud signaali ei tuvastata, vajutage pikalt ilmajaama nuppu SEARCH, et korrata

otsingut, ja vajutage anduri nupule TX.

5. Õige mõõtmise tagamiseks tuleb andur asetada maapinna kohal (vähemalt 1,5 m) horisontaalsele

pinnale ning hoonete ja rajatiste välisküljele. Andur tuleb kahjustamise vältimiseks paigaldada kindlalt. Esmalt kruvige paigaldusvarras seina külge ja siis kruvige andur varda külge vastavalt joonisele Anduri kinnitamine seina külge. Tuul peab saama tuuleanduri ümber kõigist külgedest vabalt puhuda. Veenduge, et tuule kiiruse mõõtmiseks kasutatavad tuulesuuna näidik ja labad saavad vabalt pöörelda. Anduri ees olev põhjatähis (N) peab osutama põhjasuunale. Vastasel juhul kuvatakse tuule suund alati valesti. Anduri paigaldamiseks sobiva koha valimisel kontrollige enne paigaldamist, kas põhijaam on anduri tööpiirkonnas. Paljude takistustega kohtades võib anduri tööulatus märkimisväärselt väheneda.

6. Ärge asetage andurit metallist esemetele; see vähendaks edastusvahemikku.

7. Kui ilmajaama ekraanil kuvatakse tühjeneva patarei või aku ikoon, siis vahetage ilmajaama patareid

välja või laadige anduri akut komplekti kuuluva laadijaga. Anduri aku laadimine

1. Pistke anduri aku USB-laadijasse. Aku paigaldamisel jälgige selle kahjustamise vältimiseks

kindlasti polaarsust.

2. Ühendage laadijajuhtme USB-A pistmik adapteri (ei kuulu komplekti) või muu toiteseadmega.

Veenduge, et adapter on ühendatud pistikupessa või seadmele on tagatud piisav toide.120

3. Õige ühenduse korral hakkab laadija akut laadima.

4. Laadimist tähistab punane märgutuli. Aku täislaadimiseks kulub ligikaudu 10 tundi.

5. Kui aku on täis laetud, süttib roheline märgutuli.

Märkus. Anduril on integreeritud päikesepaneel, mis akut regulaarselt laeb. Laadimiskiirus sõltub päikesekiirguse intensiivsusest – see on ettenähtud vaid lisalaadimiseks. Talvel on soovitatav akut alati laadida komplekti kuuluva USB-laadijaga. Wi-Fi juhtimisega kell Praegune kellaaeg/kuupäev laaditakse pärast Wi-Fi võrku ühendamist jaama automaatselt. Kuvatakse ikoon . Kellaaega uuendatakse automaatselt iga päev kell 19:00/20:00/21:00. Nupu WIFI allhoidmisel aktiveeritakse Wi-Fi võrgu käsitsi otsimine. Kui vajutate seejärel nuppu WIFI, siis otsing tühistatakse. Ühendust tähistab paremal allnurgas olev märgutuli.

• Märgutuli ei põle: Wi-Fi ühendus puudub.

• Punane märgutuli vilgub: Wi-Fi automaatne/käsitsi otsimine.

• Punane märgutuli põleb: Wi-Fi ühendus loodud.

• Sinine märgutuli põleb: Wi-Fi ühendus pilvega. Wi-Fi signaali vastuvõtmisel peab jaam alati olema ühendatud toiteallikaga. Lisateavet vt jaotisest Mobiilne kasutamine. Mobiilne kasutamine (vt joonist 5) Ilmajaama saab juhtida iOS-i või Androidi mobiilirakenduse abil. Laadige oma seadmesse alla rakendus EMOS GoSmart. Android iOS Rakenduses registreerumine

1. Ühendage seade Wi-Fi võrku. Logige rakenduses sisse või kui kasutate juba rakendust, siis

sisestage oma sisselogimisandmed, vt joonist 5-1.

2. Logige rakenduses sisse, puudutage ikooni Minu kodu ja Lisa seade, vt joonist 5-2.

3. Lubage seadme lokaliseerimise kõik 3 meetodit (asukoht, Wi-Fi, Bluetooth) ja puudutage nuppu

Alusta otsimist, vt joonist 5-3.

4. Hoidke jaamal all nuppu WIFI; punane märgutuli hakkab vilkuma.

5. Rakendus leiab seadme ja ekraanile ilmub ilmajaama ikoon. Vajutage nuppu Edasi, vt joonist 5-4.

6. Valige sama Wi-Fi võrk nagu mobiilseadmes ja vajutage nuppu Edasi, vt joonist 5-5.

7. Rakendus lisab ilmajaama Wi-Fi võrku; oodake, kuni ekraanile ilmub 100%, vt joonist 5-6.

8. Kuvatakse lisatud ilmajaam. Vajutage nuppu Vii lõpule, vt joonist 5-7. Süttib ilmajaama sinine

9. Ekraanile ilmub mõõdetud väärtuste ülevaade ja ilmaprognoos, vt joonist 5-8. Kesktabelis olevate

andmete nägemiseks libistage vasakule/paremale.

10. Allservas kuvatakse sätete ikoon, vt joonist 5-9.

a) Alarmi suvandid – alarmi sätted b) Temperatuuri hoiatus – temperatuuri hoiatuse sätted c) Graakukõver – temperatuuri/õhuniiskuse/-rõhu/tuule/sademete ajaloograak d) Ühikute teisendus – temperatuuri-/õhurõhu-/tuule-/sademeühikute valimine Märkus. Seadistuste tegemiseks peab jaama paremal allnurgas olev ikoon olema sinine.121 a) Alarmi suvandid – alarmi sätted (vt joonist 5-10)

1. Puudutage valikut Alarmi suvandid ja vasakut ala, et valida ülemine (nr 1) või alumine alarm (nr 2).

2. Määrake alarmi kellaajad ja puudutage nuppu Kinnita.

Alarmide aktiveerimiseks puudutage paremal asuvat liugurit (alarmide ikoonid ilmuvad jaama ekraanil). b) Temperatuuri hoiatus – temperatuuri hoiatuse sätted (vt joonist 5-11)

1. Puudutage valikut Temperatuuri hoiatus.

2. Määrake sise- ja välistemperatuur.

3. Aktiveerimiseks puudutage paremal ülanurgas olevat liugurit ja vajutage nuppu Kinnita.

c) Graakukõver – temperatuuri/õhuniiskuse/-rõhu/tuule/sademete ajaloograak (vt joonist 5-12)

1. Puudutage valikut Graakukõver.

2. Valige vasakul ülanurgas olev ikoon ja mõõtmise tüüp.

3. Valige mõõtmise ajaperiood: päev, nädal, kuu.

4. Puudutage paremal ülanurgas olevat noolt ja sisestage oma e-posti aadress. Puudutage nuppu

d) Ühikute teisendus – temperatuuri-/õhurõhu-/tuule-/sademeühikute valimine (vt joonist 5-13)

1. Puudutage valikut Ühikute teisendus; ühiku muutmiseks puudutage paremal asuvaid nooli.

2. Puudutage nuppu Kinnita.

Kui soovite jaama rakendusest kustutada, siis puudutage ikooni Minu kodu, hoidke all jaama nime ja vajutage kinnituseks nuppu Eemalda seade (vt joonist 5-14). Kellaaja, kuupäeva ning päikesetõusu ja -loojangu aja asukoha käsitsi määramine

1. Hoidke all nuppu MODE.

2. Määrake järgmised väärtused nupuga + ja -:

• 12/24 h ajavorming, ajavöönd, kuupäeva vorming, aasta, kuu, päev, tund, minut, kalendri keel (ET), linna lühend.

• Tšehhi Vabariigi korral valige PRG (Praha). Teised linnad ja riigid on toodud leheküljel 8.

3. Valitud väärtuse kinnitamiseks vajutage nuppu MODE, kiiremaks liikumiseks hoidke all nuppu + või -.

Alarmi seadistamine Ilmajaam võimaldab seadistada kaks alarmi. Valige soovitud alarm.

1. Vajutage nuppu MODE üks kord, et näha alarmi nr 1 sätteid (A1).

3. Alarmi tunni ja minutite seadistamiseks vajutage nuppu + või -.

Valitud väärtuse kinnitamiseks vajutage nuppu MODE; nupu + või - allhoidmisel kiireneb väärtuse muutmine. Alarmi aktiveerimine/desaktiveerimine Valige soovitud alarm.

1. Vajutage nuppu MODE üks kord, et näha alarmi nr 1 sätteid (A1).

Vajutage nuppu MODE kaks korda, et näha alarmi nr 2 sätteid (A2).

2. Vajutage nuppu + või -; ekraanile ilmub ikoon või – alarm on nüüd aktiveeritud ja heliseb

3. Kui vajutate nuppu + või - uuesti, siis alarmi ikoon kaob ja alarm desaktiveeritakse.

Edasilükkamisfunktsioon Alarmi helisemist saab 5 minuti võrra edasi lükata, kasutades nuppu LIGHT/SNOOZE, mis asub ilmajaama peal. Vajutage nuppu, kui alarm hakkab helisema. Alarmi ikoon hakkab vilkuma. Režiimi SNOOZE tühistamiseks vajutage mõnda muud nuppu – alarmi ikoon ei vilgu ja jääb ekraanile. Alarm aktiveeritakse uuesti järgmisel päeval.122 Kõrguse ja atmosfäärirõhu seadistamine Jaam kuvab atmosfäärirõhku ühikutes hPa/inHg/mmHg ja säilitab viimase 72 tunni rõhunäite. Rõhu väärtuste täpsema arvutamise saavutamiseks on soovitatav käsitsi määrata kõrgus kohas, kus ilmajaama kasutatakse.

1. Hoidke all nuppu LIGHT/SNOOZE.

2. Kõrguse ikoon hakkab vilkuma. Muutke väärtuseid nupuga + ja -. Kõrguse miinimumsäte on

-200 m ja maksimumsäte on +2000 (10 m resolutsiooniga).

3. Väärtuse kinnitamiseks vajutage nuppu LIGHT/SNOOZE).

4. Ilmaprognoosi ikoon hakkab vilkuma.

5. Määrake ikoon, mis põhineb kehtival ilmal nuppudega + ja -. Seda kasutatakse ilma täpsemaks

Õhurõhu/päikesevalguse intensiivsuse ja kestuse ühiku seadistamine Nupu BARO korduval vajutamisel kuvatakse järgmist.

1. Õhurõhk ühikuga hPa.

2. Õhurõhk ühikuga inHg.

3. Õhurõhk ühikuga mmHg.

4. Päikesevalguse intensiivsus luksides.

5. Päikesevalguse kestus.

Sademete ühiku seadistamine/mõõdetud väärtuste ülevaade Nupu RAINFALL korduval vajutamisel kuvatakse järgmist.

Mõõdetud väärtuste mälu kustutamiseks hoidke all nuppu RAINFALL. Tuule kiiruse ühiku seadistamine Nupu WIND korduval vajutamisel kuvatakse tuule kiirus ühikuga miili tunnis (mph) või kilomeetrit tunnis (km/h). Maksimaalse ja minimaalse temperatuuri piiride määramine Temperatuuri piirväärtused saab seadistada nii sise- kui ka välistemperatuurile. Temperatuuripiirangu ulatused

2. Nupu MODE allhoidmisel hakkab temperatuuriväärtus vilkuma.

3. Väärtuse muutmiseks vajutage nuppu + ja - ning kinnitamiseks vajutage nuppu MODE.

hakkab vilkuma; funktsiooni aktiveerimiseks vajutage nuppu + või -; ikoon jääb ekraani- le. Kui vajutate nuppu + või - uuesti, siis funktsioon desaktiveeritakse ja ikoon hakkab vilkuma.

5. Jätkamiseks vajutage nuppu MODE; minimaalse sisetemperatuuri ikoon

6. Nupu MODE allhoidmisel hakkab temperatuuriväärtus vilkuma.

7. Väärtuse muutmiseks vajutage nuppu + ja - ning kinnitamiseks vajutage nuppu MODE.

hakkab vilkuma; funktsiooni aktiveerimiseks vajutage nuppu + või -; ikoon jääb ekraa- nile. Kui vajutate nuppu + või - uuesti, siis funktsioon desaktiveeritakse ja ikoon hakkab vilkuma.123

9. Jätkamiseks vajutage nuppu MODE; maksimaalse välistemperatuuri ikoon

10. Seadistusprotsess ühtib sisetemperatuuri piirväärtuste seadistusega.

Kui seadistatud temperatuuripiir on ületatud, kostab helisignaal viis korda iga 55 sekundi järel ja väärtus hakkab vilkuma. Mis tahes nupu vajutamine (v.a LIGHT/SNOOZE) tühistab helisignaali, kuid aktiivse hoiatuse sümbol vilgub jätkuvalt. Kui temperatuur langeb allapoole seatud piirväärtust, lõpetab ekraanil olev ikoon vilkumise. Sise- ja välistemperatuuride suundumus Tõusev Stabiilne Langev Mugavustaseme näidik – naerunägu Mugavustaseme näidik (väli nr 30) ühendab sisetemperatuuri ja suhtelise õhuniiskuse, et määrata näiline temperatuur – tuntud ka kui tajutud temperatuur. Keha jahutab end tavaliselt higistades. Higi on sisuliselt vesi, mis aurustamisel juhib kehast soojust eemale. Kui suhteline õhuniiskus on kõrge, on vee aurustumiskiirus väike ja soojus hajub kehast aeglasemalt. Selle tulemusena säilitab keha rohkem soojust kui kuivas keskkonnas. Kui niiskus on vahemikus 40–70 protsenti suhtelist niiskust ja temperatuur vahemikus 20 °C – 28 °C, kuvatakse ikoon (meeldiv keskkond). Kui õhuniiskus on alla 40 % suhtelist õhuniiskust, kuvatakse ikoon (kuiv keskkond). Kui õhuniiskus on üle 70 % suhtelist õhuniiskust, kuvatakse ikoon (niiske keskkond). Kui temperatuur ei ole vahemikus 20 °C – 28 °C ja niiskus ei ole vahemikus 40 % – 70 % suhtelist niiskust, ei kuvata ühtegi ikooni. Kuu faas

1 – kuuloomine 2 – noorkuu 3 – esimene veerand 4 – kasvav kuu 5 – täiskuu 6 – kahanev kuu 7 – poolkuu 8 – vanakuu Maksimaalse ja minimaalse temperatuuri – ning niiskusenäitude kuvamine Maksimaalse ja minimaalse temperatuuri – ja niiskusenäitude järkjärguliseks kuvamiseks vajutage korduvalt nuppu +. Mälu kustutamiseks hoidke all nuppu +. UV-indeks/tajutav temperatuur/kastepunkt/tuulekülm/soojusindeks Nupu INDEX korduval vajutamisel kuvatakse järgmist.

UV-indeks on ultraviolettkiirguse mõõtmise ühik. See näitab vajalikku kaitsetaset.

• 1–2 (madal) – kasutage päikeseprille.

• 2–5 (keskmine) – kasutage päikeseprille ja kandke peakatet.

• 5–7 (kõrge) – sama kaitse nagu madalama indeksi korral, aga kasutage ka suure kaitseastmega (SPF) päikesekreemi.124

• 7–11 (väga kõrge) – vältige päikese käes viibimist ajavahemikus 11:00 ja 15:00, muus osas rakendage sama kaitset nagu kõrge indeksi korral.

• 11 ja üle selle (ekstreemne) – ärge päeval õues viibige; Kui päikesekiirgus on nii intensiivne, siis võib juba 10 minuti jooksul tekkida fotodermatiit (päikesepõletus).

• Tajutav välistemperatuur.

3. KASTEPUNKT – väliskastepunkt

• Kastepunkt on temperatuur, kus õhk on veeaurudest küllastunud ja vesi hakkab tilkadena kondenseeruma.

• Tajutav välistemperatuur, võttes arvesse tuulekiirust.

• Tajutav välistemperatuur, võttes arvesse õhuniiskust. Õhurõhu/-temperatuuri/-niiskuse/sademete graak Nupu GRAPH korduval vajutamisel kuvatakse järgmist.

1. BAROMEETER – õhurõhu ajaloo graak viimase kuni 72 tunni jooksul.

2. SISETEMPERATUUR – sisetemperatuuri ajaloo graak viimase kuni 72 tunni jooksul.

3. VÄLISTEMPERATUUR – välistemperatuuri ajaloo graak viimase kuni 72 tunni jooksul.

4. SISEÕHUNIISKUS – siseõhuniiskuse ajaloo graak viimase kuni 72 tunni jooksul.

5. VÄLISÕHUNIISKUS – välisõhuniiskuse ajaloo graak viimase kuni 72 tunni jooksul.

6. SADEMED – sademete ajaloo graak viimase kuni 7 päeva jooksul.

Jaama ekraani valgustus

1. Kui toiteallikas on adapter:

ekraani alaline valgustus seatakse automaatselt. Nupu LIGHT/SNOOZE korduv vajutamine võimaldab teil lülituda püsivalgustuse 2 režiimi vahel (sees/ väljas).

2. Kui toiteallikas on ainult 3× 1,5 V AAA patareid:

ekraani valgustus on välja lülitatud. Nupu LIGHT/SNOOZE vajutamine lülitab ekraani valgustuse 10 sekundiks sisse, seejärel lülitab selle uuesti välja. Kui jaama toiteallikas on ainult patareid, ei saa ekraani püsivalgustust aktiveerida! Märkus. Sisestatud patareid on mõõdetud/määratud andmete varutoide. Kui patareid pole sisestatud ja adapteri lahti ühendate, kustutatakse kõik andmed. Ilmaprognoos Jaam kasutab õhurõhu muutusi, et prognoosida ilmastikku järgmise 12–24 tunni jooksul piirkonnas, mis jääb 15–20 km raadiusesse. Ilmaprognoosi täpsus on 70 % – 75%. Ilmaprognoosi ikoon kuvatakse väljale nr. 8. Kuna ilmateade ei pruugi alati olla 100 % täpne, ei saa tootja ega müüja vastutada vale ilmaprognoosi põhjustatud kahju eest. Ilmaprognooside ikoonid:

1 – päikseline 2 – lauspilves 3 – pilvine 4 – vihm 5 – tugev vihm Välistemperatuuri vahemikus -1 °C kuni +1 °C ilmub lumehelbe ikoon

Korrashoid ja hooldamine

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

• Ärge jätke toodet otsese päikesevalguse, äärmise külma ja niiskuse ning ootamatute tempera- tuurimuutuste kätte, kuna need võivad kahjustada tuvastustäpsust.

• Ärge asetage toodet kohta, kus esineb vibratsiooni- ja löökide oht; need võivad seadet kahjustada.

• Ärge laske tootel kokku puutuda liigse jõu, löökide, tolmu, kõrge temperatuuri või niiskusega; need võivad põhjustada tõrkeid, lühemat aku kasutusiga, patareide kahjustamist ja plastosade deformeerumist.

• Ärge jätke toodet vihma või niiskuse kätte, see ei ole mõeldud kasutamiseks välitingimustes.

• Ärge asetage tootele avatud leegiallikaid, nt süüdatud küünalt jne.

• Ärge asetage toodet ebapiisava õhuvooluga kohtadesse.

• Ärge muutke toote sisemisi vooluahelaid. See võib seda kahjustada ja garantii automaatselt tühistada. Toodet tohib parandada ainult kvalitseeritud spetsialist.

• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid; need võivad plastosasid kriimustada ja põhjustada elektriahelate korrosiooni.

• Ärge kastke toodet vette või muudesse vedelikke.

• Toode ei tohi kokku puutuda veetilkade või -pritsmetega.

• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.

• Hoidke toodet lastele kättesaamatus kohas; see ei ole mänguasi.

• Eemaldage tühjad patareid; need võivad lekkida ja toodet kahjustada. Kasutage üksnes soovitatud tüüpi uusi patareisid ja enne asendamist veenduge polaarsuse õigsuses.

• Ärge visake patareisid tulle ja ärge võtke neid lahti ega lühistage.
