Toote tüüp	Heakitrimmer
Bränd	Kärcher
Mudel	TLO 1832 Battery
Pinge	18 V
Maksimaalne lõike läbimõõt (pehme puit)	32 mm
Maksimaalne lõike läbimõõt (kõva puit)	28 mm
Lõiketsükkel / paus	10 s / 7 s
Helirõhu tase	70,8 dB(A)
Helivõimsuse tase	81,8 dB(A)
Vibratsioon (esikäepide)	0,5 m/s²
Vibratsioon (tagumine käepide)	0,7 m/s²
Mõõtmed (P x L x K)	911 x 96 x 212 mm
Kaal (ilma akuta)	2,4 kg
Toide	Liitium-ioon aku 18 V (Kärcher Battery Power)
Peamised funktsioonid	Oksade ja võsude lõikamine
Hooldus ja puhastus	Puhastage pehme kuiva lapiga, õlitada tera pärast iga kasutamist
Ohutus	Pealüliti koos lahtilukustusnupuga, tera kaitsekate
Varuosad ja remonditavus	Soovitatavad originaal tarvikud ja varuosad; remont volitatud teeninduskeskuses
Üldine teave	Erakasutus välitingimustes, ohutuskaugus 10 m elektriliinidest

Korduma kippuvad küsimused - TLO 1832 Battery Kärcher

Kuidas seadet käivitada?

Vajutage pealüliti lahtilukustusnuppu, seejärel pealülitit. Lülitist vabastamiseks peatage.

Mida teha, kui seade ei käivitu?

Kontrollige, kas aku on laetud ja korralikult sisestatud. Kui probleem püsib, vahetage aku või võtke ühendust teenindusega.

Kuidas lõiketera lahti lukustada?

Vajutage pealülitit 3–4 korda. Kui ummistus püsib, eemaldage aku, seejärel koputage tera õrnalt kummihaamriga.

Milline on aku tööaeg?

Tööaeg sõltub okste jämedusest ja kasutustingimustest. Vananedes võimsus normaalselt väheneb.

Kuidas hooldada lõiketera?

Pärast iga kasutamist puhastage tera harjaga ja kandke peale masinaõli või vedelat õli.

Kas tohib seadet kasutada vihma käes?

Ei, seadet ei tohi vihma ega niiskuse kätte jätta. Kasutage seda ainult kuiva ilmaga.

Kuidas seadet hoiustada?

Eemaldage aku, puhastage seade, paigaldage tera kaitsekate ja hoidke kuivas ja hästi ventileeritud kohas, lastele kättesaamatus kohas.

Milline on garantii?

Garantii tingimused on riigiti erinevad. Materjali või tootmisvea korral võtke ühendust edasimüüja või volitatud teenindusega, esitades ostutšeki.

Millised tarvikud sobivad?

Kasutage ainult originaal Kärcheri tarvikuid ja varuosi, mis on saadaval aadressil www.kaercher.com.

Kuidas seadet ohutult transportida?

Eemaldage aku ja paigaldage tera kaitsekate. Kinnitage seade, et vältida libisemist või ümberkukkumist sõidukis.

KASUTUSJUHEND TLO 1832 Battery Kärcher

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2011/65/EU

2014/30/EU

Nõuetekohane kasutamine 286

Keskkonnakaitse.... 286

Seadmel olevad sümbolid 286

Seadme kirjeldus.... 286

Käikuvõtmine.... 287

Põhiline käsitsemine 287

Seadme sisselülitamine 287

Blokeeringute körvaldamine.... 287

Akupaki eemaldamine.... 287

Käituse löpetamine.... 287

Transport....287

Ladustamine....287

Hooldus ja jooksevremont.... 287

Abi rikete korral 288

Garantii.... 288

Tehnilised andmed 2

Vibratsiooniväärtus.... 288

EL vastavusdeklaratsioon 289

8 8

Ohutusjuhised

Lugege enne seadme es- makordset kasutamist neid usjuhiseid, antud originaal- tusjuhendit, akupakiga kaa- olevaid ohutusjuhiseid ning sasolevat originaalkasutus- ndit Akupakk / laadija. Toi- e neile vastavalt. Hoidke üürid hilisemaks kasutami- s või järgmise omaniku tar- s alles.

Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutus-

alaseid ja õnnetuse ennetamise eeskirju.

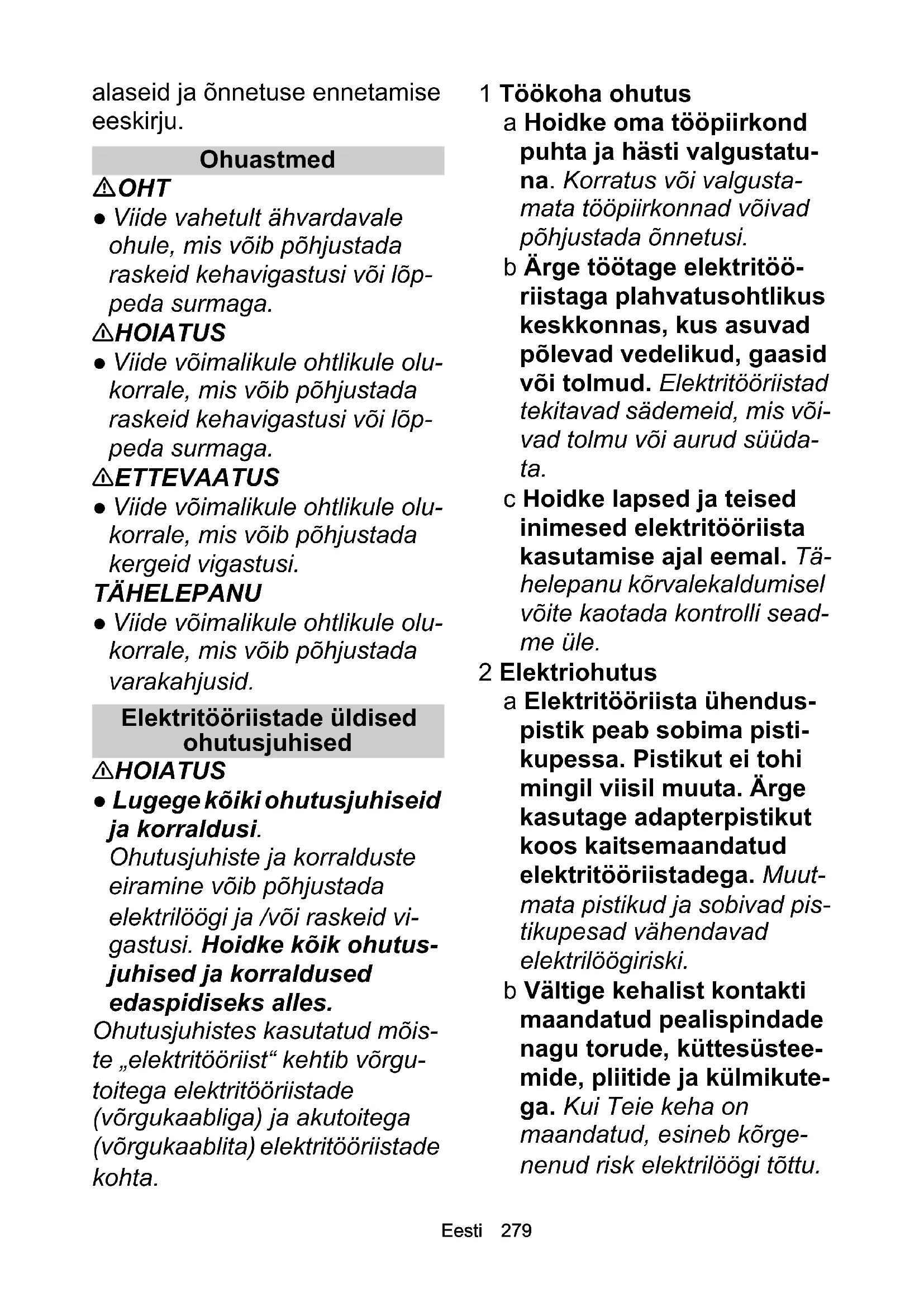

Ohuastmed

⚠️OHT

- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Elektritööriistade üldised ohutusjuhised

△HOIATUS

- Lugege kõiki ohutusjuhiseid ja korraldusi.

Ohutusjuhiste ja korralduste eiramine võib põhjustada elektrilöögi ja /või raskeid vi-gastusi. Hoidke kõik ohutus-juhised ja korraldused edaspidiseks alles.

Ohutusjuhistes kasutatud möiste „elektritööriist“ kehtib võrgutoitega elektritööriistade (võrgukaabliga) ja akutoitega (võrgukaablita) elektritööriistade kohta.

1 Töökoha ohutus

a Hoidke oma tööpiirkond puhta ja hästi valgustatuna. Korratus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b Ärge töötage elektritööriistaga plahvatusohtlikus keskkonnas, kus asuvad põlevad vedelikud, gaasid või tolmud. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

c Hoidke lapsed ja teised inimesed elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalekaldumisel võite kaotada kontrolli seadme üle.

2 Elektriohutus

a Elektritööriista ühendus-pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Ärge kasutage adapterpistikut koos kaitsemaandatud elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiriski.

b Vältige kehalist kontakti maandatud pealispindade nagu torude, küttesüsteemide, pliitide ja külmikute-ga. Kui Teie keha on maandatud, esineb kõrgenenuud risk elektrilöögi töttu.

c Hoidke elektritööriistad vihmast või niiskusest eemal. Vee tungimine elektritööriista sisse suurendab elektrilöögiriski.
d Ärge väärtarvitage kaablit elektritööriista kandmis-seks, ülesriputamiseks või pistiku väljatõmbamiseks pistikupesast. Hoidke kaablit eemal kuumusest, ölist, teravatest servadest või liikuvatest sead-meosadest. Kahjustatud või sassiläinud ühenduskaablid suurendavad elektrilöögiriski.

e Töötades elektritööriistaga välitingimustes, kasutage ainult pikenduskaableid, mis on ka välipiirkonna jaoks sobivad. Välipiirkonna jaoks sobiliku pikenduskaabli kasutamine vähendab elektri- löögiriski.

f Kui elektritööriista käita- mine niiskes ümbruses on vältimatu, kasutage rikke- voolu kaitselülitit. Rikke- voolu kaitselüliti kasutamine vähendab elektrilöögiriski.

3 Inimeste ohutus

a Olge tähelepanelik, jälgige, mida Te teete ja käitu- ge elektritööriistaga töötamisel möistlikult. Är- ge kasutage elektritööriis- ta, kui olete väsinud või

uimastite, alkoholi või ra- vimite mõju all. Üks tähele- panematuse hetk elektritööriista kasutamisel võib põhjustada tõsiseid vi- gastusi.

b Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse na-gu tolmumaski, libisemis-kindlate turvajalatsite, kaitsekiivri või kuulmiskait-sevahendite kandmine, ole-nevalt elektritööriista liigist ja kasutamisest, vähendab vi-gastuseriski.

c Vältige tahtmatut käiku-võtmist. Veenduge, et elektritööriist on välja lüli-tatud, enne kui Te selle voolutoite ja/või aku külge ühendate, vastu võtate või seda kannate. Kui Teil on elektritööriista kandmisel sörm lülitil või kui ühendate seadme sisselülitatud sei-sundis voolutoitega, võib see põhjustada önnetusjuh-tumeid.

d Eemaldage seadistustöö- riistad või kruvivõtmed en- ne elektritööriista sisselülitamist. Pöörleval seadmeosal asuv tööriist või võti võib põhjustada vigastu- si.

e Vältige ebanormaalset ke-hahoidu. Hoolitsege kind-la seisuasendi eest ja

hoidke igal ajal tasakaalu. Nii saate elektritööriista oo- tamatutes olukordades pa- remini kontrollida.

f Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riided ja kindad liikuvatest osadest eemal. Liikuvad osad võivad lahtis-test riietest, kinnastest, ehetest või pikkadest juustest kinni haarata.

9 Kui tolmuimemis- ja -ko-gumisseadiseid saab monteerida, siis veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmuimemistoru kasutamine võib vähendada tolmust tingitud ohte.

4 Elektritööriista kasutamine ja käsitsemine

a Ärge koormake seadet üle. Kasutage oma tööks sel- leks ettenähtud elektritöö- riista. Sobiva elektritööriistaga töötate Te paremini ja ohutumalt esita- tud võimsusvahemikus.

b Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ja seda tuleb remontida.

c Enne seadme seadistuste tegemist, tarvikuosade va- hetamist või seadme ära-

panekut tömmake pistik pistikupesast välja ja/või eemaldage aku. See ette-vaatusabinõu hoiab ära elektritööriista tahtmatu käivitamise.

d Hoidke kasutamata elektri-tööriistu lastele kättesaa-matus kohas. Ärge laske seadet kasutada inimestel, kes pole sellega tuttavad või kes pole lugenud käes-olevaid korraldusi. Elektri-tööriistad on ohtlikud, kui neid kasutavad kogenema-tud inimesed.

e Hoolitsege elektritööriista-de eest hästi. Kontrollige, kas liikuvad osad talitle-vad laitmatult ega kiilu kinni, ega osad pole purunenud või nii kahjustatud, et elektritööriista talitus on piiratud. Laske kahjustatud osad enne seadme kasutamist ära remontida. Paljude önnetus-juhtumite põhjuseks on halvasti hooldatud elektri-tööriistad.

f Hoidke lõiketööriistad te- rava ja puhtana. Hästi hoo- litsetud, teravate lõikeservadega lõiketööriis- tad kiiluvad vähem kinni ning neid on lihtsam juhtida.

9 Kasutage elektritööriista, tarvikuid, kasutustööriistu jne vastavalt neile korral-

dustele. Võtke seejuures arvesse töötingimusi ja teostatavat tegevust.

Elektritööriistade kasutamine mitteettenähtud raken-dusteks võib põhjustada ohtlikke olukordi.

5 Akupakkide kasutamine ja hoolitsus

a Laadige akupakki ainult tootja poolt lubatud laadijatega. Vastavale akupakile mittesobivad laadijad võivad põhjustada tulekahju.

b Kasutage seadet ainult sobiva akupakiga. Teiste aku-pakkide kasutamine võib põhjustada vigastusi või tu-lekahjusid.

c Hoidke akupakki mitteka-sutamise korral eemal met-tallesemetest nagu kirjaklambrid, mündid, võtmed, naeltest, kruvi-dest või muudest väikes-test metallesemetest, mis võivad põhjustada lühist. Lühis võib põhjustada tule-kahju või plahvatust.

d Olenevalt asjaoludest võib akupakist väljuda vedelikku. Vältige kokkupuudet. Kui satute vedelikuga kokkupuutesse, loputage see põhjalikult veega maha. Kui vedelik satub Teie silma, pöörduge viivitamatult arsti poole. Akuvedelik

võib põhjustada nahal löö-beid ja kipitust.

6 Teenindus

a Laske oma elektritööriista remontida ainult kvalifit-seeritud erialapersonalil ja ainult originaalvaruosade-ga. Sellega kindlustatakse, et seadme ohutus jääb püsi-ma.

Lõikekääride ohutusjuhised

Seadme fikseeritud pikkus on 0,91 m.

⚠️OHT ● Rasked vigastused hajevil töötamise tõttu. Ärge kasutage seadet, kui olete uimasti-te, alkoholi või ravimite mõju all või olete väsinud.

△HOIATUS • Seade ei ole mõeldud kasutamiseks lastele või piiratud füüsiliste, sensoorsete või vaimsete võimetega isikutele või antud korraldusi mittetundvatele isikutele. Kohalikud sätted võivad piirata operaatori vanust. • Ärge kasutage seadet pikselöögiohu korral.

- Elektrilöögi oht. Ärge töötage seadmega 10 m raadiuses öhu-liinidest. - Tehke kindlaks, et köik kaitseseadised ja käepidemed on nõuetekohaselt ning kindlalt kinnitatud. - Enne seadme kasutamist pidage silmas, et seisuasend oleks stabiilne, töökoht puhas ja planeerige taganemistee kukkuvate okste eest.

- Hoidke seadet alati mõlema

käega. Hoidke esikäepidet ühe käega. Teise käega hoidke tagumist käepidet, kasutage vabastusnuppu ja seadme lülitit.

- Kandke seadmega töötamisel pikki raskeid pükse, pikkade var- rukatega riideid ja libisemiskind- laid saapaid. Ärge töötage paljajalu. Ärge kandke sandaale ega lühikesi pükse. Vältige lõd- valt istuvat riietust või nööride ja paeltega riietust. - Tagasilöögi oht tasakaalu kaotuse tõttu. Väl- tige ebanormaalset kehahoidu, hoolitsege tugeva, kindla sei- suasendi eest ja hoidke tasakaalu. - Asendage kulunud või kahjustatud detailid enne sead- me käikuvõtmist. - Vigastusoht. Ärge tehke muudatusi seadmel. Ärge kasutage seadet paigal- dusosade või seadmete ringi- ajamiseks, mida seadme tootja pole soovitanud. - Kasutage seadet ainult päevavalguse või hea kunstliku valgustuse korral.

- Kui lõikemehhanism ei tööta korralikult, ei tohi seadet kasutada. - Langevate okste eest kaitsmiseks ärge seiske lõigatava oksa või haru all. - Ärge hoidke oksakääre maapinna suhtes üle 60° nurga all. - Lõike- ja muu materjal võivad takerduda haaratsi ning noa vahele. Hoidke seade puhtana lõigatavast ja muust materjalist. - Vigastusoht seadme pikaajalise katkematu kasutamise tõttu. Tehke sead-

mega töötades regulaarseid pause. • Enne seadme käivita-mist veenduge, et see oleks öi-gesti paigutatud. • Lülitage seade välja, eemaldage aku-pakk ja tehke kindlaks, et köik lii-kuvad detailid on täielikult peatatud:

• Enne seadme puhastamist või blokeeringu eemaldamist.
• Kui jätate seadme järelevalveta.
• Enne paigaldusosade monteerimist või eemaldamist.
• Enne seadme kontrollimist, hooldamist või sellel tööta-mist.

△ETTEVAATUS • Kandke täielikku silma- ja kuulmiskaitse-vahendit.

TÄHELEPANU • Ladustage seadet ainult siseruumides.

Täiendavad ohutusjuhised

△ HOIATUS • Tõsised vigastused hooletuse pärast, kui sage-dase kasutamise tõttu seadmega ära harjutakse. • Lõikamise ajal hoidke kõrvalised isikud, lapsed ja loomad tööalalt eemal. • Vigastusoht, kui pinge all olev oks lõikamisel järsult liigub. • Terav lõiketera vähendab vigastuste riski ja parandab lõiketulemusi. Hoidke lõiketera te-rava ja puhtana, järgige ölitamise ning lisaseadmete va-hetamise juhiseid. • Kontrollige seadet enne iga kasutamist ja

pärast iga lööki kahjustuste suhtes. Kahjustatud osad tuleb volitatud klienditeeninduse poolt remontida või välja vahetada.

- Seisake seade viivitamatult ja kontrollige võimalikke kahjustusi või tuvastage vibratsiooni põh-jus, kui seade on maha kukku-nud, löögi saanud või vibreerib ebaharilikult. Laske kahjustused volitatud teeninduses paranda-da või vahetage seade välja. - Vigastuste ja seadme kahjustamise oht, kui teenindus- ning hooldustöid teevad kvalifitseeri-mata töötajad. Selle seadme teenindus- ja hooldustööd vaja-vad erilist kaitset ja teadmisi ning neid tohivad teha ainult vastava kvalifikatsiooniga tööta-jad. - Ebaõige kasutamise tõttu on vigastusoht. Säilitage see ju-hend, lugege seda regulaarselt ja kasutage seda teiste inimeste juhendamiseks seadme käsitse-misel. Seadme laenutamisel või üleandmisel andke see juhend kaasa.

⚠ETTEVAATUS ● Libedad käepidemed ja haardepinnad ta-kistavad ootamatutes olukordades seadme ohutut kasutamist ja juhtimist. Hoidke käepidemed ja haardepinnad kuiva, puhta ning öli- ja määrdeainevabana.

- Veenduge enne töö algust, et köik kaitseseadised on nõuete-kohaselt paigaldatud ja talitle-vad.

Ohutu hooldus ja jooksevremont

△HOIATUS • Enne seadme kontrollimist, puhastamist või hooldamist lülitage mootor välja, veenduge, et kõik liikuvad osad on täielikult seiskunud, ja eemaldage aku. • Selle seadme tee-nindus- ja hooldustööd vajavad erilist hoolt ja teadmisi ning neid tohivad teha ainult vastava kva-lifikatsiooniga töötajad. Viige seade hooldamiseks volitatud teeninduskeskusesse. • Tehke kindlaks, et seade on ohutus seisundis, kontrollides regulaar-sete ajavahemike järel, kas pol-did, mutrid ja kruvid on tugevalt kinnikeeratud.

△ETTEVAATUS ● Kasutage ainult tootja poolt lubatud varuosi, tarvikuid ja komponente. Ori-ginaalvaruosad, -tarvikud ja -komponendid tagavad seadme ohutu ning tõrgeteta töö. ● Vi-gastused ja seadme kahjustu-sed, kui kemikaalid plastdetaile kahjustavad, pehmendavad või hävitavad. Vältige plastdetailide kokkupuudet pidurivedeliku, bensiini, naftapõhiste toodete, rooste eemaldajaga jne.

TÄHELEPANU • Puhastage toode pärast iga kasutuskorda pehme, kuiva lapiga. • Ärge kasutage plastosade puhastamiseks lahusteid, kuna nad kahjustavad seadmel kasutata- vaid materjale. Eemaldage

saasteained nagu tolm, õli ja määrdeained puhta lapiga.

Märkus • Te tohite teostada ainult antud kasutusjuhendis kirjeldatud seadistusi ja remonditöid. Sellest ulatuslikumate remonditööde puhul võtke ühendust oma volitatud kliendi-teenindusega. • Seadme pika ja usaldusväärsse tööea tagami-seks peaksite regulaarselt läbi viima kasutusjuhendis kirjeldatud hooldusmeetmeid.

Ohutu transport ja ladustamine

△HOIATUS • Enne seadme la-dustamist või transportimist lüli-tage seade välja, laske sel maha jahtuda ja eemaldage akupakk. △ETTEVAATUS • Vigastusoht ja kahjustused seadmel. Kind-lustage seade transportimisel lii-kumise või kukkumise vastu.

TÄHELEPANU • Enne seadme transportimist või ladustamist eemaldage kõik võõrkehad seadmest. • Puhastage toode pärast iga kasutuskorda pehme, kuiva lapiga. • Hoidke seadet kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke seade eemal korrodeeruvalt mõjuvatest aine-test nagu aiakemikaalid. • Ladustage seadet ainult välispiirkonnas.

Jääkriskid

⚠ HOIATUS • Ka siis, kui sea-det kasutatakse ettekirjutuste kohaselt, jäävad teatud jääkris-kid. Seadme kasutamisel võivad tekkida järgmised ohud:

• Vibratsioon võib põhjustada vigastusi. Kasutage iga töö jaoks õiget tööriista, kasutage ettenähtud käepidemeid ja piirake tööaega ning eksposit-siooni.
• Rasked vigastused lõiketööriistadega kokkupuute tõttu. Hoidke lõikeriistad kätest ja jalgadest eemal. Kasutage noakaitset, kui Te seadet ei kasuta, ka lühikestel töökatkestustel.
• Vigastused ülespaiskuvate esemete, näit puulaastud ja kildude töttu.

Riskide vähendamine

⚠ETTEVAATUS

- Seadme pikem kasutuskestus vöib pöhjustada vibratsioonist tingitud verevarustuse häireid kätes. Üldiselt kehtivat kasutuskestust ei saa kindlaks määrata, kuna see söltub mitmetest möjuteguritest:

• Isiklik soodumus halvaks verevarustuseks (sageli külmad sõrmed, sõrmede surin)

• Madal ümbrustemperatuur. Kandke käte kaitsmiseks soo-je kindaid.

• Tugevast kinnihaaramisest tingitud puudulik verevarustus.

• Katkematu käitus on kahjulikum kui pausidega katkestatud käitus.

Seadme regulaarse, pikaajali- se kasutamise ja sümptomite nagu nt sõrmede surina, kül- made sõrmede korduval esine- misel peaksite pöörduma arsti poole.

Nõuetekohane kasutamine

A OHT

Mittesihtotstarbeline kasutamine

Oht elule lõikevigastuste tõttu

Kasutage seadet ainult sihtotstarbeliselt.

• Oksakäärid on ette nähtud ainult erakasutuseks.
• Seade on ette nähtud ainult välitingimustes kasutamiseks.
• Ohutusalastel põhjustel tuleb seadet hoida alati kindlalt mölema käega.
• Seade on ette nähtud puu väikeste okste ja harude lõikamiseks ning kärpimiseks (max oksa läbimõõte vt Tehnilised andmed). Kasutaja seisab seejuures kindlalt maapinnal.

Muu kasutamine, nt objektide lõikamine, mis pole puidust, on lubamatu. Lubamatu kasutamise tõttu tekkivate ohtude eest vastutab kasutaja.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak-kimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Seadmel olevad sümbolid

	Üldine hoiatusmärk
	Lugege enne käikuvõtmist kasutusju-hendit ja köiki ohutusjuhiseid.
	Kandke seadmega töötamisel libisemis-kindlaid ja vastupidavaid kindaid.
	Kandke seadmega töötamisel libisemis-kindlaid turvajalatseid.
	Kandke seadmega töötamisel sobivaidsilma- ja kuulmiskaitsevahendeid.
	Ärge asetage seadet vihma kätte ega niisketesse tingimustesse.
	Elektrioht. Seadmega töötades hoidke öhuliinidest vähemalt 10 m kaugusel.
	Oht ülespaiskuvate esemete töttu. Hoid-ke pealtvaatajad, eelköige lapsed ja ko-duloomad tööpiirkonnast vähemalt 15 mkaugusel.
	Hoidke käed noast eemal.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Vt pilti graafika lehekülgedel

Joonis A

① Seadmelüliti
② Seadmelüliti lahtilukustusklahv
③ Haardekorpus
④ Tüübisilt
⑤ Akupaki lahtilukustusklahv
⑥ Löikenuga
⑦Konks
⑧ Noakaitse
⑨ Kiirlaadija Battery Power 18V
⑩*Akupakk Battery Power 18V

* Ei sisaldu tarnekomplektis

Akupakk

Seadet saab käitada 18 V Kärcher Battery Power akupakiga.

Käikuvõtmine

Noakaitsme eemaldamine

1. Eemaldage noakaitse. Joonis B

Konksu kinnitamine

1. Kinnitage konks sobiva ristpeakruvikeerajaga. Joonis C

1. Lükake akupakk seadme pessa, kuni see kuuldavalt fikseerub. Joonis D

Põhiline käsitsemine

1. Kontrollige puud ja oksi, et näha, kas neil on kahjustusi, näiteks mädanik, või kas oksad on pinge all.
2. Hoidke seadet mölema käega kinni. Joonis E
3. Lahtise koore või okste eemaldamiseks kasutage konksu. Joonis F

Seadme sisselülitamine

1. Vajutage seadmelüliti lahtilukustusklahvi. Joonis G

2. Vajutage seadmelülitit. Seade käivitub.

3. Laske seadmelüliti lahti. Seade peatub.

Blokeeringute kõrvaldamine

Puidulaastud või koor võivad põhjustada lõikenoa blokeeringu.

△HOIATUS

Blokeeringute eemaldamine

Lõikevigastused terava noa või teravaservaliste esemete tõttu

Kandke kaitsekindaid, kui kontrollite või eemaldate blokeeringut.

1. Vajutage seadmelülitit 3–4 korda.

Kui blokeeringut ei önnestu kõrvaldada, toimige järgmiselt.

1. Eemaldage akupakk (vt peatükki Akupaki eemaldamine).

2. Lööge lõikenuga ettevaatlikult puutüki või kummist vasaraga, kuni blokeering tuleb lahti. Hoidke oma käsi lõikenugadest eemal, sest pärast blokeeringu eemaldamist avanevad noad ootamatult.

Joonis H

1. Kontrollige, kas noad võivad vabalt liikuda, vajadusel puhastage neid harjaga võõrkehadest.

2. Monteerige akupakk (vt peatükki Akupaki monteeri-mine).

3. Enne edasist löikamist vajutage nugade täielikuks avamiseks seadmelülitit.

Joonis G

Akupaki eemaldamine

Märkus

Eemaldage pikematel töökatkestustel akupakk seadmest ja kindlustage see volitamata kasutamise vastu.

1. Tõmmake akupaki lahtilukustusklahvi akupaki suunas.

Joonis I

1. Vajutage akupaki lahtilukustamiseks akupaki lahtilukustusklahvi.

2. Võtke akupakk seadmest välja.

Käituse lõpetamine

1. Eemaldage akupakk seadmest (vt peatükki Akupa- ki eemaldamine).

2. Puhastage seade (vt peatükki Seadme puhastamine).

Transport

ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

⚠ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke aku enne transportimist seadmest välja.

Transportige seadet ainult paigaldatud noakaitsmega.

- Kindlustage seade söidukites transportimisel libisemise ja ümberkukkumise vastu.

Ladustamine

Puhastage seadet enne iga hoiulepanekut (vt peatükki Seadme puhastamine).

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

⚠ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke aku enne ladustamist seadmest välja.

Ladustage seadet ainult paigaldatud noakaitsmega.

1. Eemaldage konks sobiva ristpeakruvikeerajaga. Joonis J

2. Paigaldage noakaitse. Joonis K

3. Hoidke seadet kuivas ja hästi ventileeritud kohas. Hoidke eemal korrodeeruvalt mõjuvatest ainetest nagu aiakemikaalidest ja jääeemaldussooladest. Ärge hoidke seadet välitingimustes.

Hooldus ja jooksevremont

⚠ETTEVAATUS

Kontrollimatu käivitumine

Lõikevigastused

Võtke enne kõiki seadmel teostatavaid töid aku seadmest välja.

⚠ETTEVAATUS

Terav lõikenuga

Lõikevigastused

Lõikenoaga töötamisel kandke kaitsekindaid.

Seadme puhastamine

TÄHELEPANU

Asjatundmatu puhastamine

Haardekorpuse kahjustus

Ärge kasutage haardekorpuse puhastamiseks lahus- teid.

Saasteainete, näiteks tolmu, öli või määrdeainete eemaldamiseks kasutage puhtaid lappe.

TÄHELEPANU

Ärge laske plastdetailidel kokku puutuda kemikaalidega, nagu näiteks pidurivedeliku, bensiini, naftapõhiste toodete või roosteeemaldajaga.

1. Eemaldage akupakk (vt peatükki Akupaki eemaldamine).
2. Puhastage lõikenuga harjaga lõikematerjali jääki- dest ja mustusest.
   Joonis L
3. Puhastage haardekorpust pehme, kuiva lapiga.

Lõikenoa õlitamine

Lõikenoa kvaliteedi tagamiseks tuleks noaterasid pä- rast iga kasutuskorda õlitada.

Märkus

Vedela masinaõli või pihustusõli kasutamisel saate väga hea tulemuse.

1. Asetage seade tasasele aluspinnale.
2. Kandke öli lõikenugadele.
   Joonis M

Enne kasutamist

Enne iga käikuvõtmist tuleb läbi viia järgmised hooldustoimingud:

• Kontrollige seadet kahjustuste suhtes.
• Kontrollige kõiki polte, mutreid ja kruve kindla asetuse suhtes.
• Kontrollige löikenoa teravust. Asendage nüri löikenuga.

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille saate ise järgneva ülevaate abil kõrvaldada. Kahtluse korral või siin nime-tamata rikete puhul pöörduge palun volitatud klienditee-ninduse poole.

Vananemisega väheneb akupaki mahutavus ka hea hoolitsuse korral, nii et täis käitusaega ei saavutata enam ka täislaetud seisundis. See ei kujuta puudust.

Viga Põhjus Kõrvaldamine
Seade ei käivitu Akupakk on	n tühi. ● Laadige akupakk täis.
	Akupakk on defektne. ● Vahetage akupakk välja.
	Akupakk ei ole õigesti sisse pandud.	● Lükake akupakk pessa kuni see fikseerub.
Seade peatub käituse ajal	Lõikematerjal on lõikenoa blokeerinud. ●	Eemaldage lõikematerjal.
	Aku on ülekuumenenud	● Katkestage töö ja oodake, kuni aku temperatuur asub jälle normaalvahemikus.
	Mootor on ülekuumenenud	● Katkestage töö ja laske mootoril maha jah-tuda.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

Seadme võimsusandmed

Tööpinge	V	18
Lõigatava okaspuupuidu materjali läbimõõt (max)	mm	32
Lõigatava lehtpuupuidu materjali läbimõõt (max)	mm	28
Lõiketsükli/pausi kestus	s	10 / 7

Kindlakstehtud väärtused EN 60745-1 kohaselt

Helirõhutase L_pA	dB(A)	70,8
Ebakindlus K_pA	dB(A)	3,0
Helivõimsustase L_WA	dB(A)	81,8
Ebakindlus K_WA	dB(A)	3,0
Labakäsi-käsivars vibratsiooni-väärtus eesmine käepide	m/s ^2	0,5
Labakäsi-käsivars vibratsiooni-väärtus tagumine käepide	m/s ^2	0,7
Ebakindlus K	m/s ^2	1,5

Mõõtmed ja kaalud

Pikkus x laius x kõrgus

mm

911 x 96x 212

Kaal (akupakita) kg 2,4

Õigus tehnilisteks muudatusteks.

Vibratsiooniväärtus

△HOIATUS

Esitatud vibratsiooniväärtust on möödetud standard-testmeetodiga ning seda tohib kasutada seadmete vördlemiseks.

Esitatud vibratsiooniväärtust tohib kasutada koormuse esialgsel hindamisel.

Sõltuvalt seadme kasutamisviisist võib võnkeemissioon seadme hetkelisel kasutamisel esitatud üldväärtusest kõrvale kalduda.

Labakäsi-käsivars vibratsiooniväärtusega > 2,5 m/s² seadmed (vt peatükki Tehnilised andmed kasutusjuhendist)

⚠ETTEVAATUS • Seadme

mitmetunnine katkematu kasutamine võib põhjustada kurtustundeid. • Kandke käte kaitsmiseks sooje kindaid.

- Seadke sisse regulaarsed tööpausid.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Akuga oksakäärid

Tüüp: 1.444-020.0

Asjaomased EL direktiivid

Kohaldatud ühtlustatud normid

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 50581: 2012

EN ISO 12100: 2010

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

H. Jenner

Dokumentatsioonivolink: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
