KASUTUSJUHEND B 40 W Bp Dose Kärcher

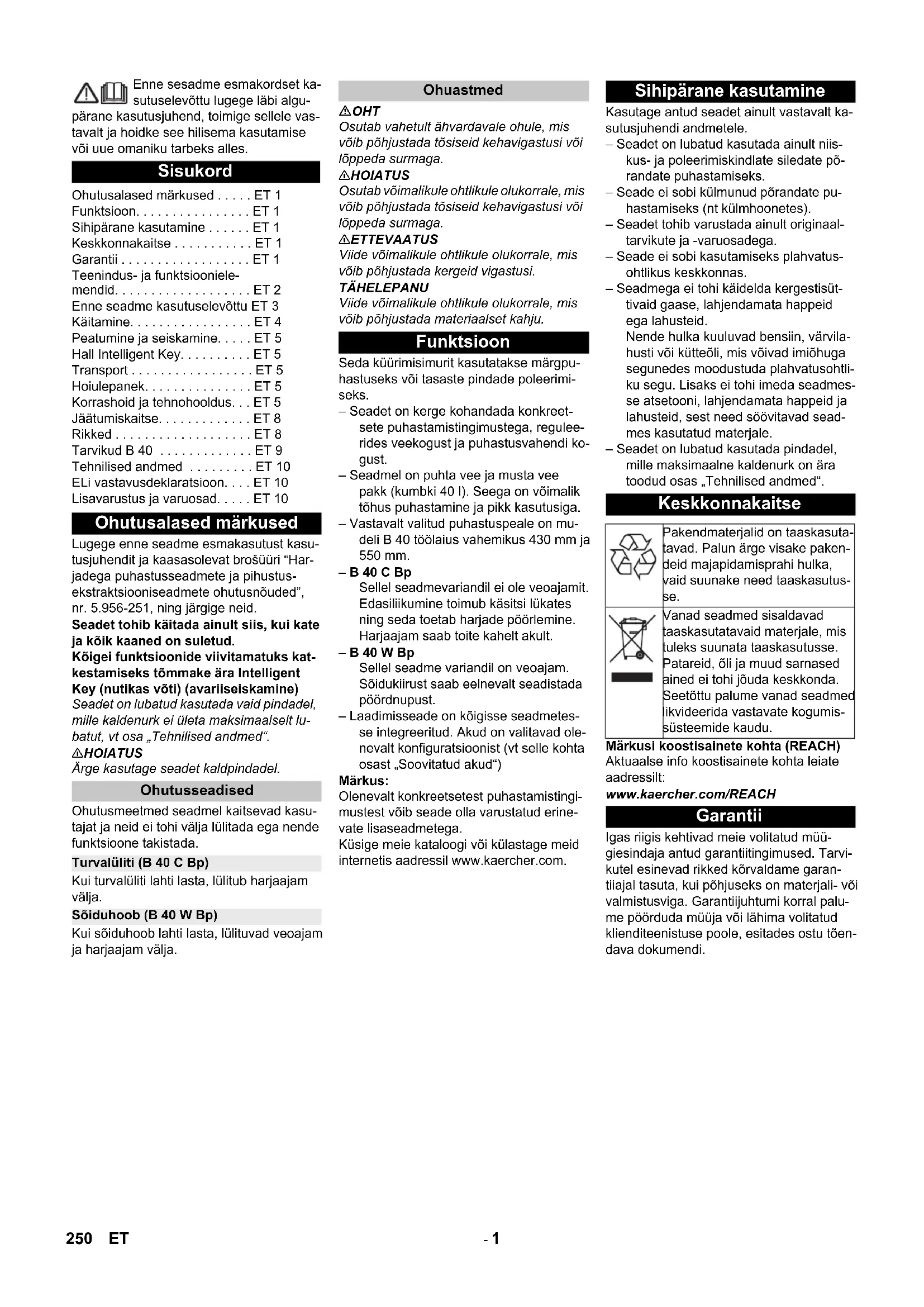

Chairman of the Board of Management Director Regulatory Affairs & Certification Принадлежности и резервни части 249BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Lugege enne seadme esmakasutust kasu- tusjuhendit ja kaasasolevat brošüüri “Har- jadega puhastusseadmete ja pihustus- ekstraktsiooniseadmete ohutusnõuded”, nr. 5.956-251, ning järgige neid. Seadet tohib käitada ainult siis, kui kate ja kõik kaaned on suletud. Kõigei funktsioonide viivitamatuks kat- kestamiseks tõmmake ära Intelligent Key (nutikas võti) (avariiseiskamine) Seadet on lubatud kasutada vaid pindadel, mille kaldenurk ei ületa maksimaalselt lu- batut, vt osa „Tehnilised andmed“. 몇 HOIATUS Ärge kasutage seadet kaldpindadel. Ohutusmeetmed seadmel kaitsevad kasu- tajat ja neid ei tohi välja lülitada ega nende funktsioone takistada. Kui turvalüliti lahti lasta, lülitub harjaajam välja. Kui sõiduhoob lahti lasta, lülituvad veoajam ja harjaajam välja. OHT Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. Seda küürimisimurit kasutatakse märgpu- hastuseks või tasaste pindade poleerimi- seks. – Seadet on kerge kohandada konkreet- sete puhastamistingimustega, regulee- rides veekogust ja puhastusvahendi ko- gust. – Seadmel on puhta vee ja musta vee pakk (kumbki 40 l). Seega on võimalik tõhus puhastamine ja pikk kasutusiga. – Vastavalt valitud puhastuspeale on mu- deli B 40 töölaius vahemikus 430 mm ja 550 mm. – B 40 C Bp Sellel seadmevariandil ei ole veoajamit. Edasiliikumine toimub käsitsi lükates ning seda toetab harjade pöörlemine. Harjaajam saab toite kahelt akult. – B 40 W Bp Sellel seadme variandil on veoajam. Sõidukiirust saab eelnevalt seadistada pöördnupust. – Laadimisseade on kõigisse seadmetes- se integreeritud. Akud on valitavad ole- nevalt konfiguratsioonist (vt selle kohta osast „Soovitatud akud“) Märkus: Olenevalt konkreetsetest puhastamistingi- mustest võib seade olla varustatud erine- vate lisaseadmetega. Küsige meie kataloogi või külastage meid internetis aadressil www.kaercher.com. Kasutage antud seadet ainult vastavalt ka- sutusjuhendi andmetele. – Seadet on lubatud kasutada ainult niis- kus- ja poleerimiskindlate siledate põ- randate puhastamiseks. – Seade ei sobi külmunud põrandate pu- hastamiseks (nt külmhoonetes). – Seadet tohib varustada ainult originaal- tarvikute ja -varuosadega. – Seade ei sobi kasutamiseks plahvatus- ohtlikus keskkonnas. – Seadmega ei tohi käidelda kergestisüt- tivaid gaase, lahjendamata happeid ega lahusteid. Nende hulka kuuluvad bensiin, värvila- husti või kütteõli, mis võivad imiõhuga segunedes moodustuda plahvatusohtli- ku segu. Lisaks ei tohi imeda seadmes- se atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad sead- mes kasutatud materjale. – Seadet on lubatud kasutada pindadel, mille maksimaalne kaldenurk on ära toodud osas „Tehnilised andmed“. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Tarvi- kutel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Sisukord Ohutusalased märkused . . . . . ET 1 Funktsioon. . . . . . . . . . . . . . . . ET 1 Sihipärane kasutamine . . . . . . ET 1 Keskkonnakaitse . . . . . . . . . . . ET 1 Garantii . . . . . . . . . . . . . . . . . . ET 1 Teenindus- ja funktsiooniele- mendid. . . . . . . . . . . . . . . . . . . ET 2 Enne seadme kasutuselevõttu ET 3 Käitamine. . . . . . . . . . . . . . . . . ET 4 Peatumine ja seiskamine. . . . . ET 5 Hall Intelligent Key. . . . . . . . . . ET 5 Transport . . . . . . . . . . . . . . . . . ET 5 Hoiulepanek. . . . . . . . . . . . . . . ET 5 Korrashoid ja tehnohooldus. . . ET 5 Jäätumiskaitse. . . . . . . . . . . . . ET 8 Rikked . . . . . . . . . . . . . . . . . . . ET 8 Tarvikud B 40 . . . . . . . . . . . . . ET 9 Tehnilised andmed . . . . . . . . . ET 10 ELi vastavusdeklaratsioon. . . . ET 10 Lisavarustus ja varuosad. . . . . ET 10 Ohutusalased märkused Ohutusseadised Turvalüliti (B 40 C Bp) Sõiduhoob (B 40 W Bp) Ohuastmed Funktsioon Sihipärane kasutamine Keskkonnakaitse Pakendmaterjalid on taaskasuta- tavad. Palun ärge visake paken- deid majapidamisprahi hulka, vaid suunake need taaskasutus- se. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumis- süsteemide kaudu. Garantii 250 ET- 2 1 Hoob imiotsaku langetamiseks 2 Musta vee paagi kaas 3 Siin Homebase'i kinnitamiseks 4 Ebemesõel 5 Musta vee paagi pesemise süsteem (li- savarustus) 6 Painduva luku pesemise süsteem (lisa- varustus) 7 Musta vee paagi lukk 8 Ujuk 9 Tõukesang 10 Jämeda mustuse sõel 11 Musta vee paak 12 Puhta vee paagi täiteava 13 Puhastusvahendi sissevõtuvoolik (ai- nult versioon DOSE) 14 Puhastusvahendi voolik (ainult ver- sioon DOSE) 15 Puhta vee paagi lukk filtriga 16 Puhastusvahendi pudeli hoidik 17 Puhta vee paak 18 Paagi lukustus lisaks fikseeritud plaadi ja kruviga 19 Puhastuspea (joonis sümboolne) * 20 Harjavaltsid (BR-variant), ketasharjad (BD-variant) * 21 Prahimahuti (ainult BR) 22 Aku klkemmikaitse 23 Aku * 24 Puhta vee täituvusnäit 25 Pedaal puhastuspea tõstmiseks/lange- tamiseks 26 Pöördkäepide imiotsaku kallutamiseks 27 Tiibmutrid imivarva kinnitamiseks 28 Imivoolik 29 Imivarb * 30 Laadimisseadme ühenduskaabel 31 Puhta vee paagi täiteautomaatika (lisa- varustus) 32 Veekoguse reguleerimispea 33 Sõiduhoob (B 40 W Bp) Turvalüliti (B 40 C Bp) 34 Juhtimispult 35 Puhastuskomplekti „Homebase Box“ paigutamise koht 36 Kaablikonks 37 Doseerimisseadisega musta vee välja- laskevoolik

• ei kuulu tarnekomplekti – Puhastusprotsessi juhtelemendid on kollased. – Hoolduse ja teeninduse juhtelemendid on helehallid. 1 Sõidukiiruse pöördnupp (ainult B 40 W) 2 Intelligent Key kollane - operaator hall - töödejuhataja 3 Ekraan 4 Programmi valikulüliti 5 Infonupp Teenindus- ja funktsioonielemendid Värvitde tähendus Juhtimispult 251ET- 3 1 OFF Masin on välja lülitatud. 2 Transpordirežiim (ainult B 40 W) Kasutuskohta sõitmine. 3 Säästurežiim Puhastage põrandat märjalt (harja vä- hendatud pööretel) ja imege must vesi ära (vähendatud imivõimsus). 4 Normaalne töörežiim Puhastage põrandat märjalt ja tõmma- ke must vesi masinasse. 5 Intensiivne töörežiim Puhastage põrandat märjalt ja laske puhastusvahendil mõjuda. 6 Imirežiim Tõmmake mustus imurisse. 7 Poleerimisrežiim Põranda poleerimine ilma vedelikuta. Enne kasutuselevõttu tuleb paigaldada ke- tashari (vt "Hooldustööd"). Harjad on paigaldatud. Paigaldage akud (vt „Puhastamine ja hool- dus / akude paigaldamine ja ühendamine“). Enne esmakordset kasutuselevõttu, pärast teenindusega seotud lähtestamist või aku asendamise korral teist tüüpi akuga tuleb kindlasti teostada laadimiskarakteristiku seadistamine. Kasutage halli Intelligent-klahvi. Seadistage laadimiskarakteristik (vt osa „Hall Intelligent-klahv/laadimiska- rakteristiku seadistamine“). Soovitame kasutada meie akusid nagu loetletud osas „Puhastamine ja hooldus/ soovitatud akud“. Märkus: Muid akusid kasutades (näit. teiste tootjate omi) tuleb vastava aku süvatühjenemiskait- se uuesti seadistada. Märkus: Seadmel on süvatühjenemiskaitse, s.t. kui saavutatakse veel lubatud minimaalne võim- sus, lülitatakse harjamootor ja turbiin välja. Viige masin kohe laadimisjaama juur- de, vältides seejuures tõuse. OHT Elektrilöögist lähtuv vigastusoht. Pidage sil- mas seadme tüübisildil toodud toitepinget ja kaitset. Kasutage laadimisseadet ainult kuivades ruumides, kus on piisav ventilatsioon! – Laadimisaeg on keskmiselt ca. 10-15 tundi. – Integreeritud akulaadurit reguleeritakse elektrooniliselt, see sobib kõigile soovi- tatud akudele ja lõpetab laadimisprot- sessi automaatselt. – Paigaldatud aku kuvatakse laadimisel ekraanile. Kui seda ei juhtu, tuleb valida laadimise indikaatorjoon (vt „Laadimise indikaatorjoone seadistamine“). – Laadimise ajal ei saa seadet kasutada. Märkus esmase laadimise kohta Esmasel laadimisel ei tuvasta juhtsüsteem veel, millist tüüpi aku on paigaldatud. Laa- dige akusid, kuni ekraanil kuvatakse täis- laadimist. 몇 OHT Plahvatusoht! Enne vähest hooldust vajavate akude laadimist tuleb paak üles keerata (vt osa „Aku paigaldamine ja ühendamine“). Nii hoitakse ära ohtlik egaaside tekkimine paa- gi all laadimise ajal. Kui veepaak on üles keeratud on igasugu- ne veega puhastamine keelatud. Hooldusvabasid akusid laadides ei ole vaja veepaaki üles keerata. Torgake ühenduskaabli võrgupistik sei- nakontakti. Laadimine algab. Märkus: Laadimisel kuvatakse valitud aku. Laadige, kuni ekraanil kuvatakse täielik laadimine. 몇 HOIATUS Happepõletuse oht! – Vee lisamine tühja akusse võib põhjus- tada happe väljavoolamist. – Akuhapet käideldes kasutada kaitse- prille ning järgida eeskirju, et vältida vi- gastusi ja riiete rikkumist. – Kui hapet pritsib nahale või riietele, ko- heselt suure hulga veega loputada. TÄHELEPANU Kahjustusoht! – Akudesse lisamiseks kasutada ainult destilleeritud või soolatustatud vett (EN 50272-T3). – Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vastasel kor- ral kaotab igasugune garantii kehtivu- se. – Asendage akud ainult sama tüüpi aku- dega. Vastasel korral peab klienditee- nindus laadimistunnuse uuesti seadis- tama. Pange imivarb selliselt kinnitusse, et plekkdetail oleks kinnituse kohal. Keerake tiibmutrid kinni. Pange imivoolik kohale. OHT Vigastusoht. Kõigi funktsioonide koheseks seiskamiseks tõmmakve välja Intelligent Key. Pange akud kohale ja ühendage (vt "Enne kasutuselevõttu"). Asetage pikad külgmised pakendi plan- gud kaldteena kaubaaluse juurde. Kinnitage kaldtee naeltega kaubaaluse külge. Asetage lühikesed plangud toeks kald- tee alla. Eemaldage puitliistud rataste eest. Tõstke puhastuspea üles, selleks suru- ge pedaal alla. R-puhastuspea puhul eemaldage pa- pist pakend. Lükake seade kaubaaluselt kaldteed mööda maha. Torgake Intelligent Key sisse. Keerake programmi valikulüliti trans- pordirežiimile. Vajutage gaasihooba ja sõitke seade aeglaselt aluselt maha. Tõmmake Intelligent Key välja. Programmi valikulüliti Enne seadme kasutuselevõttu Harjade paigaldamine BD-variant BR-variant Akude paigaldamine Laadimiskarakteristiku seadistamine Teiste tootjate akude kasutamine Aku laadimine Laadimisprotsess Vähest hooldust nõudvad akud (märgakud) Imivarva paigaldamine Mahalaadimine B 40 C Bp B 40 W Bp 252 ET- 4 OHT Vigastusoht. Vajutage puhastuspea tõstmi- se/langetamise pedaali alati ainult ühe jala- ga. Teine jalg peab kindlalt ja tugevasti põ- randale jääma. Ohu korral vabastage turvalüliti/sõiduhoob. TÄHELEPANU Vigastamisoht. Tagurdamiseks tuleb imiot- sak üles tõsta. Märkus: Seade on üles ehitatud selliselt, et puhas- tuspea on paremalt üle. See võimaldab üle- vaatlikku töötamist serva lähedal. Torgake Intelligent Key sisse. Valige sõidukiiruse pöördnupuga kiirus ette. Seadke programmi valikulüliti transpor- direžiimi asendisse. Masinaga sõitmine. Edasi: Suruge gaasikang ette. Tagasi: Suruge gaasikang taha. Märkus: Seade hakkab liikuma alles siis, kui sõidu- hooba liigutatakse 15°. Peatage masin: Vabastage gaasikang. Avage puhta vee paak. Valage puhast vett (maksimaalselt 50 °C) kuni täitetutsi alaservani. Sulgege puhta vee paagi lukk. Puhta vee paagi täiteautomaatikaga (li- savarustus) Ühendage voolik täiteautomaatikaga ja avage vee pealevool (maksimaalselt 50 °C ja 5 baari). Jälgige seadet, täiteautomaatika kat- kestab vee pealevoolu, kui paak on täis. Sulgege vee pealevool ja võtke voolik jälle seadme küljest ära. 몇 HOIATUS Kahjustusoht. Kasutage ainult soovitatud puhastusaineid. Muude puhastusainete eest on käitajal kõrgendatud risk tööohutu- se ja õnnetusohu suhtes. Kasutage ainult puhastusaineid, mis on va- bad lahustitest, soolast ja jõehappest. Järgige puhastusvahenditel olevaid ohu- tusnõudeid. Märkus: Ärge kasutage tugevasti vahutavaid puhas- tusaineid. Puhtale veele lisatakse teel puhastuspea juurde doseerimisseadise abil puhastusai- net. Märkus: Dosaatoriga saab lisada maksimaalselt 3% puhastusvahendit. Kui soovitakse lisada rohkem puhastusvahendit, tuleb puhastus- vahend valada puhta vee paaki. Pange puhastusvahendi pudel hoidi- kusse. Kruvige pudeli kaas maha. Torgake doseerimisseadise imivoolik pudelisse. Märkus: Kui puhta vee paak on tühi, lülitatakse pu- hastusvahendi lisamine välja. Puhastus- pea töötab ilma vedeliku pealevooluta eda- si. Valage puhastusvahendit puhta vee paaki. Vastavalt põrandakatte määrdumisele valida veekoguse reguleerimispea abil veekogus. Märkus: Viige esimesed puhastuskatsed läbi vähe- se koguse veega. Suurendage veekogust järkjärgult, kuni on saavutatud vajalik pu- hastustulemus. Doseerimisseadise puhastusvahendi pump töötab, kui on olemas teatud mini- maalne veekogus. Puhastustulemuse parandamiseks plaati- dega kaetud põrandal võib imivarva kuni 5° kaldu keerata. Vabastage tiibkruvid. Keerake imivarba. Pingutage tiibmutreid. Ebarahuldava puhastustulemuse korral võib sirge imivarva kallet muuta. Imiotsaku kallutamiseks reguleerige pöördpidet Seadmes on erinevate puhastusprogram- mide parameetrid eelseadistatud. Olenevalt kollase Intelligent Keys autori- seeringust võib muuta üksikuid parameet- reid. Kui parameetreid on vaja püsivalt muuta, tuleb seadistamiseks kasutada halli Intelli- gent Key'd. Seadistamist kirjeldatakse osas „Hall Intelligent Key“. Märkus: Peaaegu kõik parameetrite seadistamist puudutavad ekraanitekstid on iseenesest arusaadavad. Ainsaks erandiks on para- meeter FACT: – Fine Clean: madal harjade pöörlemis- kiirus halli kile eemaldamiseks kivike- raamikalt. – Whisper Clean: keskmine harjade pöör- lemiskiirus madala müratasemega jooksvaks puhastuseks. – Power Clean: kõrge harjade kiirus po- leerimiseks, kristalliseerimiseks ja püh- kimiseks. Keerake programmi valikulüliti soovitud puhastusprogrammile. Keerake infonuppu, kuni kuvatakse soovitud parameeter. Vajutage infonuppu - määratud väärtus vilgub. Keerake infonuppu ja valige soovitud väärtus. Vajutage infonupule ja kinnitage muu- detud seadistus või oodake, kuni sea- distatud väärtus 10 sekundi pärast au- tomaatselt üle võetakse. TÄHELEPANU Põrandakatte vigastamise oht. Ärge käita- ge seadet ühel kohal. Keerake programmi valikulüliti soovitud puhastusprogrammile. Vajutage puhastuspea langetamise pe- daali pisut alla, ja viige pedaal seejärel vasakule. Nii vabaneb pedaal blokee- ringust. Laske pedaal aeglaselt üles. Puhastuspea langeb alla. Märkus: Masina seiskamise ja ülekoormuse korral jääb harjamootor seisma. Tõmmake hoob välja ja suruge alla; imi- otsak liigub alla Märkus: Põrandaplaatide puhastamiseks seadke sirge imiotsak nii, et ei puhastataks vuukide suhtes täisnurga all. Parema imemistulemuse saavutamiseks võib reguleerida imiotsaku asendit ja kalde- nurka (vt „Imiotsaku reguleerimine“). Käitamine Sõitmine mootori toel (ainult B 40 W Bp) Käitusainete sissevalamine Puhas vesi Puhastusvahend Kasutamine Puhastusva- hend Kõigi veekindlate põrandate igapäevane puhastamine RM 746 RM 780 Läikivate pindade (nt graniit) igapäevane puhastamine RM 755 es Tööstuspõrandate igapäe- vane ja põhipuhastus RM 69 ASF Keraamilistse plaatide iga- päevane ja põhipuhastus RM 753 Igapäevane plaatide puhas- tamine sanitaarruumides RM 751 Puhastamine ja desinfitsee- rimine sanitaarruumides RM 732 Kihtide eemaldamine leelis- kindlatelt põrandatelt (nt PVC) RM 752 Linoleumpõrandatelt kihtide eemaldamine RM 754 Variant doseerimisseadisega DOSE (lisavarustus) Ilma doseerimisseadiseta variandid Veekoguse reguleerimine Imiotsaku reguleerimine Kaldasend Kalle Parameetrite reguleerimine Kollase Intelligent Key'ga Puhastamine Puhastuspea langetamine Imiotsaku langetamine 253ET- 5 Kui musta vee paak on täis, sulgeb ujuk sissevõtuava ja imiturbiin töötab suurema pöörete arvuga. Sel juhul lülitabe sissevõtt välja ja sõitke musta vee paagi tühjendus- kohta. Kiiruse vähendamine: Keerake nuppu suunas „–“. Kiiruse suurendamine: Keerake nuppu suunas „+“. Sulgege veekoguse reguleerimisnupp. Vabastage sõiduhoob/turvalüliti. Seadke programmi valikulüliti imemise- le. Tõstke puhastuspea üles. Sõitke pisut maad edasi ja imige ülejää- nud vesi ära. Tõstke imiotsak üles. Imiturbiin jätkab inertsi mõjul tööd veel 10 sekundit, et eemaldada ülejäänud vesi imiotsakust ja imivoolikust. Tõmmake Intelligent Key välja. Vajadusel laadige akut. 몇 HOIATUS Järgige kohalikke heitvete käitlemise ees- kirju. Võtke väljalaskevoolik hoidikust välja ja pangetage sobivasse kogumisanumas- se. Suruge või murdke doseerimisseadis kokku. Avage doseerimisseadise kaas. Laske must vesi välja - veekoguse re- guleerimiseks suruge või murdke. Loputage musta vee paaki puhta veega või puhastage lisavarustusse kuuluva musta vee paagi puhastussüsteemi abil. Kiireks tühjendamiseks tõvke kaas täiesti ära. Puhta vee paagi loputamiseks eemal- dage täiesti kaas ja võtke välja puhta vee filter. Torgake Intelligent Key sisse. Keerake infonuppu ja valige soovitud funktsioon. Üksikuid funktsioone kirjeldatakse alljärg- nevalt. Selles menüüpunktis antakse vabaks kolla- se Itelligent Key õigused. Kuni kuvatakse näit „Võtmemenüü>>“, vajutage infonupule. Tõmmake hall Intelligent Key välja ja ühendage programmeeritav kollane In- telligent Key. Muudetav menüüpunkt valige infonup- pu keerates. Vajutage infonupule. Valige menüüpunkti seadistamine info- nuppu keerates. Kinnitage seadistust menüüpunktile va- jutades. Valige infonuppu keerates järgmine muudetav menüüpunkt. Õiguste salvestamiseks avage infonup- pu keerates menüü „Seadistuste sal- vestamine“ ja vajutage infonupule. Menüüst väljumiseks avage infonuppu keerates „Menüüst väljumine“ ja vajuta- ge infonupule. Parameetrid, mis on seadistatud halli Intel- ligent Key'ga, säilivad, kuni valitakse mõni muu seadistus. Keerake programmi valikulüliti soovitud puhastusprogrammile. Keerake infonuppu, kuni kuvatakse „Cleaning App >>“. Vajutage infonupule – kuvatakse esi- mene seadistatav parameeter. Vajutage infonuppu - määratud väärtus vilgub. Keerake infonuppu ja valige soovitud väärtus. Vajutage infonupule ja kinnitage muu- detud seadistus või oodake, kuni sea- distatud väärtus 10 sekundi pärast au- tomaatselt üle võetakse. Keerake infonuppu ja valige järgmine parameeter. Pärast kõigi soovitud parameetrite muutmist keerake infonuppu, kuni ku- vatakse „Menüüst väljumine„. Vajutage infonupule – menüüst välju- takse. Vajutage infonuppu - määratud väärtus vilgub. Keerake infonuppu ja valige soovitud keel. Vajutage infonupule ja kinnitage muu- detud seadistus või oodake, kuni sea- distatud väärtus 10 sekundi pärast au- tomaatselt üle võetakse. Seadistage harjade järelliikumise aeg. Seadistamine nagu „Keele seadistami- ne“. Keerake infonuppu, kuni kuvatakse aku menüü funktsioon. Vajutage infonupule - valige välja laadi- miskarakteristik vastavalt paigaldatud akudele. Märkus: Laadimiskarakteristiku seadis- tamine peaks toimuma vaid pärast kon- sulteerimist Kärcheri klienditeenindusega. Eriti juhul, kui akut ei ole menüüs loetletud. Vajutage infonupule ja kinnitage muu- detud seadistus või oodake, kuni sea- distatud väärtus 10 sekundi pärast au- tomaatselt üle võetakse. Põhiseadete taastamine. OHT Vigastusoht! Masinat tohib peale- või ma- halaadimiseks kasutada ainult tõusudel, mille kaldenurk ei ületa teatud väärtust (vt "Tehnilised andmed"). Sõitke aeglaselt. 몇 ETTEVAATUS Traumade ja kahjustuste oht! Transportimi- sel pidage silmas masina kaalu. Tõstke puhastuspea üles, et vältida harjade vigastamist. Võtke hari välja, et vältida harja vigasta- mist. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. 몇 ETTEVAATUS Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. OHT Vigastusoht! Enne kõiki seadme juures teostatavaid töid tuleb Intelligent Key ära võtta ja laadija toitepistik välja tõmmata. Laske must vesi ja ülejäänud puhas vesi välja ja kõrvaldage. Edasiliikumiskiiruse reguleerimine (ainult BD-puhastuspea puhul) Peatumine ja seiskamine Musta vee väljalaskmine Puhta vee väljalaskimine Hall Intelligent Key Võtmemenüü >> Cleaning App >> Keele valimine Harjade järelliikumine Laadimiskarakteristiku seadistamine LOAD DEFAULT Transport Hoiulepanek Korrashoid ja tehnohooldus 254 ET- 6 Soovitatud puhastustööd kuvatakse teatud puhastusintervallide möödudes ekraanile. Vastava näidu ilmudes tuleb hooldus- töö läbi viia. Vajutage Infonupule, näit lähtestatakse. Etteantud ajavahemike järel kuvatakse näit uuesti. Märkus: Teenindusega seotud lähtestami- ne lähtestab ka kõik hooldusintervallid. TÄHELEPANU Vigastamisoht. Ärge pritsige seadet veega ega kasutage agressiivseid puhastusva- hendeid. Laske must vesi välja. Loputage musta vee paaki puhta veega või puhastage lisavarustusse kuuluva musta vee paagi puhastussüsteemi abil. Võtke jämeda mustuse sõel musta vee paagist välja ja puhastage seda. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Kontrollige ebemefiltrit, vajadusel pu- hastage. Ainult BR variant: võtke jämeda mustu- se paak välja ja tühjendage. Ainult BR variant: Veejaotusrenni pu- hastamine (vt osa „Hooldustööd“). Puhastage imihuuli ja puhastushuuli, kontrollige kulumist ja vahetage vajadu- sel välja. Kontrollige harju kulumise osas, vaja- dusel vahetage välja. Vajutage musta vee paagi lukk sisse ja sulgege musta vee paagi kate nii, et jääks väike pragu kuivamiseks. Laadige akut: Kui laadimisseisund on alla 50%, laadi- ge aku täielikult ja katkestamata täis. Kui laadimisseisund on üle 50%, järel- laadige akut ainult siis, kui järgmisel ka- sutamisel vajatakse täielikku käituskestust. Regulaarsel kasutamisel laadige akut vähemalt kord nädalas täielikult ja ilma katkestamata täis. Kontrollide akupooluste oksüdeerumist, vajadusel puhastage. Jälgige ühendus- kaablite kinniolekut. Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja. Mitte-hooldusvabade akude puhul kont- rollige elementide happetihedust. Puhastage harjatunnelit (ainult variant BR). Pikema seisuaja korral seisake seade ainult täielikult laetud akuga. Laadige aku uuesti vähemalt kord kuus täielikult täis. Laske ettenähtud ülevaatused läbi viia klienditeenindusel. Laske must vesi välja, vt osa „Musta vee väljalaskmine“. Avage musta vee paagi kaas. Tõmmake painduv lukk loputussüstee- milt ära. Ühendage veevoolik loputussüsteemi- ga. Pange musta vee paagi kaas kinni, kuni see on vastu elastset lukku. Avage vee pealevool ja peske musta vee paaki u. 30 sekundit. Loputamists võib vajadusel 2 - 3 korda korrata. Sulgege vee pealevool ja võtke voolik jälle seadme küljest ära. Pange elastne lukk uuesti tagasi. Jätke musta vee paagi kaas praokile. 1 Kulumistähis 2 Imihuul Imihuuled tuleb välja vahetada või ümber pöörata, kui need on kulumismärgini kulu- nud. Imivarb maha võtta. Tähtnupud välja kruvida. Tõmmake plastmassist osad maha. Tõmmake imihuuled maha. Lükake kohale uued või ümberpööratud imihuuled. Lükake peale plastmassist osad. Kruvige sisse tähtnupud ja keerake kin- ni. Tõmmake ära kummist liist ja puhasta- ge renni lapiga. Pärast puhastamist su- ruge kummist liist jälle peale. Tõstke puhastuspea üles. 1 Laagrikaane lukust vabastamise klahv 2 Hari 3 Nupp Hooldusplaan Hooldusvälp Ekraaninäit Näit kõik Imiotsaku puhastami-

20 tundi Puhastage ebemesõe- la. 20 tundi Veefiltri puhastamine 50 tundi Imihuulte kontrollimine 100 tundi Harjade kontrollimine 100 tundi Teenindusega seotud lähtestamine 200 tundi Pärast iga kasutamist Kord nädalas Kord kuus Kord aastas Hooldustööd Musta vee paagi pesemise süsteem (lisavarustus) Vahetage imihuuled välja või pöörake need ümber Veejaotusrenni puhastamine Harjavaltside väljavahetamine

255ET- 7 Vajutage laagrikaane lukustusest va- bastamise klahvile. Pöörake laagrikaas kõrvale. Tõmmake harjavaltsid välja. Märkus: Vahetage harjavalts välja, kui harjased on veel 10 mm pikkused. Pange kohale uued harjavaltsid. Pöörake laagrikaas tagasi ja vajutage nupust kinni. Tõstke puhastuspea üles. Suruge harjavaltsi pedaal üle takistuse alla. Tõmmake ketashari küljelt puhastus- pea alt välja. Hoidke uut ketasharja puhastuspea all, suruge üles ja laske asendisse fiksee- ruda. Lükake seadet u. 2 m ette, et juhtrullid oleksid suunatud taha. Vajutage puhastuspea langetamise pe- daali pisut alla, ja viige pedaal seejärel vasakule. Nii vabaneb pedaal blokee- ringust. Laske pedaal aeglaselt üles. Puhastuspea tõstehoob liigub alla. Tühjendage puhta vee ja musta vee paak. Vabastage paagi lukustus ja lükake paak üles. 1 Vedruelement 2 Kinnitustihvt 3 Klemmikasti kate 4 Kinnitustihvti riiv Pange puhastusnupp seadme ette kes- kele. Võtke ära klemmikasti kate. Ühendage puhastuspea toitekaabel seadmega. Paigaldage klemmikasti kate. Ühendage puhastuspea voolikuühen- dus masina voolikuga. 1 Vedruelement 2 Tõukesang Lükake tõukesang puhastuspeal ole- vasse pessa. Lükake vedruelemendid alla ja laske asendisse fikseeruda. Rihtige puhastuspea tõstehoob välja puhastuspea ülemisel küljel olevale kin- nituskohale. Torgake kohale kinnitustihvt ja laske asendisse fikseeruda. Puhastuspea reguleerimine: valige seadekruviga soovitud asend. Pöörake veepaak lõpuni alla, kontrolli- ge lukustust. Mahamonteerimine toimub paigaldamisele vastupidises järjekorras. 몇 ETTEVAATUS Puhastuspead maha monteerides võib ma- sina asend muutuda ebastabiilseks, jälgi- ge, et asend oleks stabiilne. Toestage seade tagant, et see ümber ei lä- heks. Akusid käideldes järgige kindlasti järgmisi hoiatusi: OHT Plahvatusoht. Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö- riistu ega muid sarnaseid esemeid. Vigastusoht. Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi.

Täielik komplekt (24 V/80 Ah), sh ühen- duskaabel, tell-nr 4.035-450.0 Lükake seadet u. 2 m ette, et juhtrullid oleksid suunatud taha. Laske puhastuspea alla. Tühjendage puhta vee ja musta vee paak. Vabastage paagi lukustus ja lükake paak üles. Pange akud puhastuspea suhtes sa- male joonele vanni, torgake kaitseks põrandasse juuresolevad kinnitusklot- sid. 몇 ETTEVAATUS Akusid maha monteerides ja paigaldades võib masina asend muutuda ebastabiil- seks, jälgige, et masina asend oleks stabiil- ne. Kinnitage tarnekomplekti kuuluv ühen- duskaabel veel vabade akuklemmide (+) ja (-) külge. Ühendage klemmid juuresolevate ühenduskaabliga. TÄHELEPANU Järgige õiget polaarsust. 2 aku paigaldusjoonis Pöörake veepaak lõpuni alla, kontrolli- ge lukustust. Märkus: Enne seadme kasutuselevõttu ja vajadusel tuleb akusid laadida. Vt selle kohta osa „Akude laadimine“. Ketasharja vahetamine Puhastuspea paigaldamine Puhastusnupu mahamonteerimine Akud Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis olevaid märkusi Kandke kaitseprille Jälgige, et lapsed ei puutuks kokku akude happega Plahvatusoht Tuli, sädemed, lahtine tuli ja suitse- tamine on keelatud Happepõletuse oht Esmaabi Hoiatus Utiliseerimine Ärge visake akut prügikonteinerisse Soovitatud akud B 40 Tellimisnr. Kirjeldus 6.654-141.0

80 Ah, vähest hool- dust vajav 12 V* Aku paigaldamine ja ühendamine 256 ET- 8 몇 ETTEVAATUS Ümberkukkuvast seadmest lähtub vigas- tusoht. Monteerige akud maha vaid juhul, kui seadmele on paigaldatud puhastuspea. Tõmmake Intelligent Key välja. Lükake seadet u. 2 m ette, et juhtrullid oleksid suunatud taha. Laske puhastuspea alla. Vabastage paagi lukustus ja lükake paak üles. Lahutage kaabel aku miinuspooluselt. Lahutage ülejäänud kaablid akudest. Tõmmake ära fikseerimisklotsid või va- heplastist osad. Võtke akud välja. 몇 ETTEVAATUS Akusid maha monteerides ja paigaldades võib masina asend muutuda ebastabiil- seks, jälgige, et masina asend oleks stabiil- ne. Utiliseerige kasutatud akud vastavalt kehtivatele määrustele. Seadme usaldusväärse toimimise huvides võib pädeva Kärcheri müügikontoriga sõl- mida hoolduslepingu. Külmumisohu korral: Tühjendage puhta vee ja musta vee paak. OHT Vigastusoht! Enne kõiki seadme juures teostatavaid töid tuleb Intelligent Key ära võtta ja laadija toitepistik välja tõmmata. Laske must vesi ja ülejäänud puhas vesi välja ja kõrvaldage. Kui ekraanile kuvatakse muid rikketeateid või kui riket ei õnnestu kõrvaldada: Tõmmake Intelligent Key välja. Oodake 10 sekundit. Torgake Intelligent Key sisse. Kui viga esineb jätkuvalt, pöörduge klienditeenindusse. Akude mahamonteerimine Hooldusleping Jäätumiskaitse Rikked Rikked näiduga ekraanil Ekraaninäit Kõrvaldamine ERR_I_BÜRSTE_049 Kontrollige, kas mõni võõrkeha blokeerib harju, vajadusel eemaldage võõrkeha. ERR_I_TURB_050 Kontrollige imiturbiini määrdumist, vajadusel puhastage. ERR_U_BATT_001 Kontrollige akut, vajadusel laadige. Rikked ilma näiduta ekraanil Rike Kõrvaldamine Seadet ei saa käivitada Ooterežiim. Lülitage seade välja ja pange Intelligent Key uuesti sisse. Seadke programmi valikulüliti soovitud programmile. Kontrollige akut, vajadusel laadige. Kontrollige, kas aku poolused on ühendatud. Ebapiisav veekogus Kontrollige puhta vee taset, vajadusel täitke paak. Tõstke veekoguse reguleerimisnupust veekogust. Kruvige maha puhta vee paagi lukk. Võtke välja puhta vee filter ja puhastage seda. Pange filter kohale ja kee- rake lukk kinni. Tõmmake veejagaja liist puhastuspealt maha ja puhastage veekanalit (ainult R-puhastuspea). Kontrollige voolikuid ummistuste osas, vajadusel puhastage. Puudub puhastusva- hendi lisamine Suurendage veekogust, et aktiveerida doseerimispump. Kontrollige puhastusvahendi taset Ebapiisav imivõimsus Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja. Musta vee paak on täis, seisake seade ja tühjendage musta vee paak Puhastage ebemesõela. Puhastage imiotsaku imihuuli, vajadusel vahetage välja. Kontrollige imivoolikut ummistuste osas, vajadusel puhastage. Kontrollige imivoolikut tiheduse osas, vajadusel vahetage välja. Kontrollige, kas musta vee väljalaskevooliku kaas on kinni. Kontrollige imipalgi seadistust Mitterahuldav puhasta- mise tulemus Kontrollige harju kulumise osas, vajadusel vahetage välja. Harjad ei pöörle Kontrollige, kas mõni võõrkeha blokeerib harju, vajadusel eemaldage võõrkeha. Kui elektroonika vallandas ülevoolulüliti, keerake programmi valikulüliti asendisse „OFF“,seejärel seadke uuesti soovitud programmile. Vibratsioon puhastami- sel Vajadusel kasutage pehmeid harju. Kui riket ei ole võimalik selle tabeli abil kõrvaldada, pöörduge klienditeeninduse poole. 257ET- 9 Tarvikud B 40 BR-seadmed B 40 (harjavaltside tarvikud) Nimetus Detaili nr.: Töölaius 450 mm Detaili nr.: Töölaius 550 mm Kirjeldus Pakendamismoodul Seade vajab Harjavalts, punane (keskmine, standard) 4.762-392.0 4.762-393.0 Ka rohkem määrdunug põrandate igapäevaseks pu- hastamiseks.

Harjavalts, valge (pehme) 4.762-405.0 4.762-409.0 Tundlike põrandate poleerimiseks ja igapäevaseks pu- hastamiseks.

Harjavalts, oranž (kõrge/madal) 4.762-406.0 4.762-410.0 Struktuursete põrandate küürimiseks (turvaplaadid jne).

Harjavalts, roheline (tera) 4.762-407.0 4.762-411.0 Tugevasti määärdunug põrandate põhipuhastuseks ning kihtide (nt vahad, akrülaadid) eemaldamiseks).

Harjavalts, hall (1 mm tera) 4.762-408.0 4.762-412.0 1 2 Padjandvaltsi võll 4.762-413.0 4.762-415.0 Valtsipadjandi kinnitamiseks. 1 2 Valtsipadjand, valge (väga peh- me) 6.367-108.0 6.369-735.0 Tundlike põrandate puhastamiseks ja poleerimiseks. 1 2 Valtsipadjand, kollane (pehme) 6.367-105.0 6.369-732.0 Põrandate poleerimiseks. 1 2 Valtsipadjand, punane (keskmine) 6.367-107.0 6.369-734.0 Kergelt määrdunu põrandate puhastamiseks. 1 2 Valtsipadjand, roheline (kõva) 6.367-106.0 6.369-733.0 Normaalselt kuni tugevasti määrdunug põrandate pu- hastamiseks.

BD-seadmed B 40 (ketasharjade tarvikud) Nimetus Detaili nr.: Töölaius 430 mm Detaili nr.: Töölaius 510 mm Kirjeldus Pakendamismoodul Seade vajab Ketashari, looduslik valge (pehme) 4.905-023.0 4.905-027.0 Põrandate poleerimiseks. 1 1 Ketashari, valge 4.905-024.0 4.905-028.0 Tundlike põrandate poleerimiseks ja igapäevaseks pu- hastamiseks.

Ketashari, punane (keskmine, standard) 4.905-022.0 4.905-026.6 Vähe määrdunud või tundlike põrandate puhastami- seks.

Ketashari, must (kõva) 4.905-025.0 4.905-029.0 Tugevasti määrdunud põrandate puhastamiseks. 1 1 Padjandialus 4.762-533.0 4.762-534.0 Padjandite kinnitamiseks. 1 1 BR/BD-seadmed B 40 (imiotsaku tarvikud) Nimetus Detaili nr.: Töölaius 850

Kirjeldus Paken- damis- moodul Seade va- jab Kummihuul, sinine 6.273-213.0 Standard Paar 1 paar Kummihuul, läbipaistev, soontega 6.273-207.0 õlikindel Paar 1 paar Kummihuul, läbipaistev 6.273-229.0 Triipude vastane Paar 1 paar Kummihuul, läbipaistev 6.273-290.0 Probleemsetele pindadele Paar 1 paar Imiotsak, sirge 4.777-401.0 Standard 1 1 Imiotsak, kaarjas 4.777-411.0 Standard 1 1 258 ET- 10 Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/01/01 Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tehnilised andmed BR-seade B 40 BD-seade B 40 R 45 R 55 D 43 D 51 Võimsus Nominaalpinge V 24 Aku võimsus Ah (5h) 70, 80; 105 Keskmine voolutarbimine B 40 W (B 40 C) W 1400 (1300) Veomootori nimivõimsus B 40 W (B 40 C) W 130 (---) Imimootori võimsus W 500 Harja mootori võimsus W 600 Imemine Imivõimsus, õhukogus (maks.) l/s 22 Imivõimsus, alarõhk (maks.) kPa (mbar) 12,0 (120) 11,5 (115) Puhastusharjad Harjade pöörlemisarv 1/min 600 - 1200 180 Mõõtmed ja kaalud Teoreetiline pinnavõimsus m²/h 1800 2200 1800 2200 Maks. tööala Tõus B 40 C; B 40 W

Puhta-/musta vee paagi maht l 40/40 maks. veetemperatuur °C 50 maks. veesurve MPa (baar) 0,5 (5) Tühimass (transpordimass) kg 164 (akudega 105 Ah) Kogumass (tööks valmis) kg 204 (akudega 105 Ah) Tuvastatud väärtused vastavalt standardile EN 60335-2-72 Võnkumise koguväärtus m/s

dB(A) 85 Tehniliste muudatuste õigused reserveeritud! ELi vastavusdeklaratsioon Toode: põrandapuhastaja Tüüp: B 40 C Bp B 40 W Bp Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL Kohaldatud ühtlustatud standardid: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–29: 2004+A2: 2010 EN 60335–2–72 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Kohaldatud riiklikud standardid
