AF 100 - Õhupuhasti Kärcher - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti
Bränd	Kärcher
Mudel	AF 100
Mõõtmed (P × S × K)	380 × 380 × 713 mm
Kaal	14 kg
Toiteallikas	220-240 V~, 50-60 Hz
Võimsustarve (max)	80 W (kiirus 3)
Ooterežiimi tarbimine	< 1 W
Müratase (min - max)	44 - 66 dB(A)
Töörežiimid	Automaatne, Manuaalne (3 kiirust), Öörežiim
Õhukvaliteedi indikaator	Sinine (hea), Kollane (keskmine), Punane (halb)
Digitaalne ekraan	PM2.5 ja filtri järelejäänud eluiga (%)
Filtreerimine	Eelfilter + Põhifilter (pestav / vahetatav)
Saadaval filtrite tüübid	Universal, Allergy, TVOC, Smog, Health, HEPA 13, HEPA 14
Õhukvaliteedi andur	Sisseehitatud (mõõdab PM2.5)
Filtri vahetuse indikaator	Jah (tuli + vilkumine, kui < 72h)
Hooldus	Eelfiltri puhastus tolmuimejaga või veega; põhifiltri vahetus
Ohutus	Automaatne väljalülitus, kui kate avatud?; ülekuumenemiskaitse?
Kasutamine	Ainult siseruumides, tasane pind, ärge katke õhu sisse-/väljalaskeavasid
Garantii	Vastavalt riigi tingimustele (võtke ühendust edasimüüjaga)
Kaasasolevad tarvikud	Seeria universaalfilter (ref. 2.863-029.0)

Korduma kippuvad küsimused - AF 100 Kärcher

Kuidas vahetada Kärcher AF 100 filtrit?

Lülitage seade välja ja ühendage see lahti. Avage esi- ja tagakaas, puhastage eelfilter, eemaldage vana põhifilter, sisestage uus, sulgege kaas. Lähtestage vahetustuli, vajutades 5 sekundit vastavat nuppu ooterežiimis.

Mida tähendavad õhukvaliteedi indikaatori värvid?

Sinine : väga hea kvaliteet (PM2.5 < 60 µg/m³). Kollane : keskmine kvaliteet (PM2.5 vahemikus 60 kuni 160 µg/m³). Punane : halb kvaliteet (PM2.5 > 160 µg/m³).

Kuidas lähtestada filtri vahetuse indikaatorit?

Ooterežiimis (seade välja lülitatud, kuid ühendatud), vajutage filtri vahetuse indikaatori nuppu 5 sekundit. Eluiga taastub 100%.

Seade ei lülitu sisse, mida teha?

Kontrollige, et kaabel on ühendatud ja filtrikaaned on korralikult suletud. Kui probleem püsib, ärge survestage sisse/välja lülitit ja võtke ühendust klienditeenindusega.

Millised töörežiimid on saadaval?

Kolm režiimi: Automaatne (kohandab kiirust vastavalt õhukvaliteedile), Manuaalne (3 reguleeritavat kiirust), Öörežiim (minimaalne kiirus, valgustus välja lülitatud).

Mis on puhasti elektritarbimine?

Ooterežiim: <1 W. Öörežiim: 5 W. Tase 1: 12 W. Tase 2: 30 W. Tase 3: 80 W.

Õhuvool tundub nõrk, mida kontrollida?

Puhastage eelfilter (juurdepääsetav kaante taga). Veenduge, et õhu sisse-/väljalaskeavad pole ummistunud.

Kas võin põhifiltrit pesta?

Ei, ainult eelfiltrit saab veega pesta. Põhifilter tuleb välja vahetada.

Millised filtrid sobivad AF 100-ga?

Mitu võimalust: Universal (seeria), Allergy, TVOC, Smog, Health, HEPA 13 (High Protect 13), HEPA 14. Viited on juhendis.

Kust leida varuosi?

Teie edasimüüja või Kärcheri filiaali juurest. Saate filtreid tellida juhendis märgitud osanumbrite järgi.

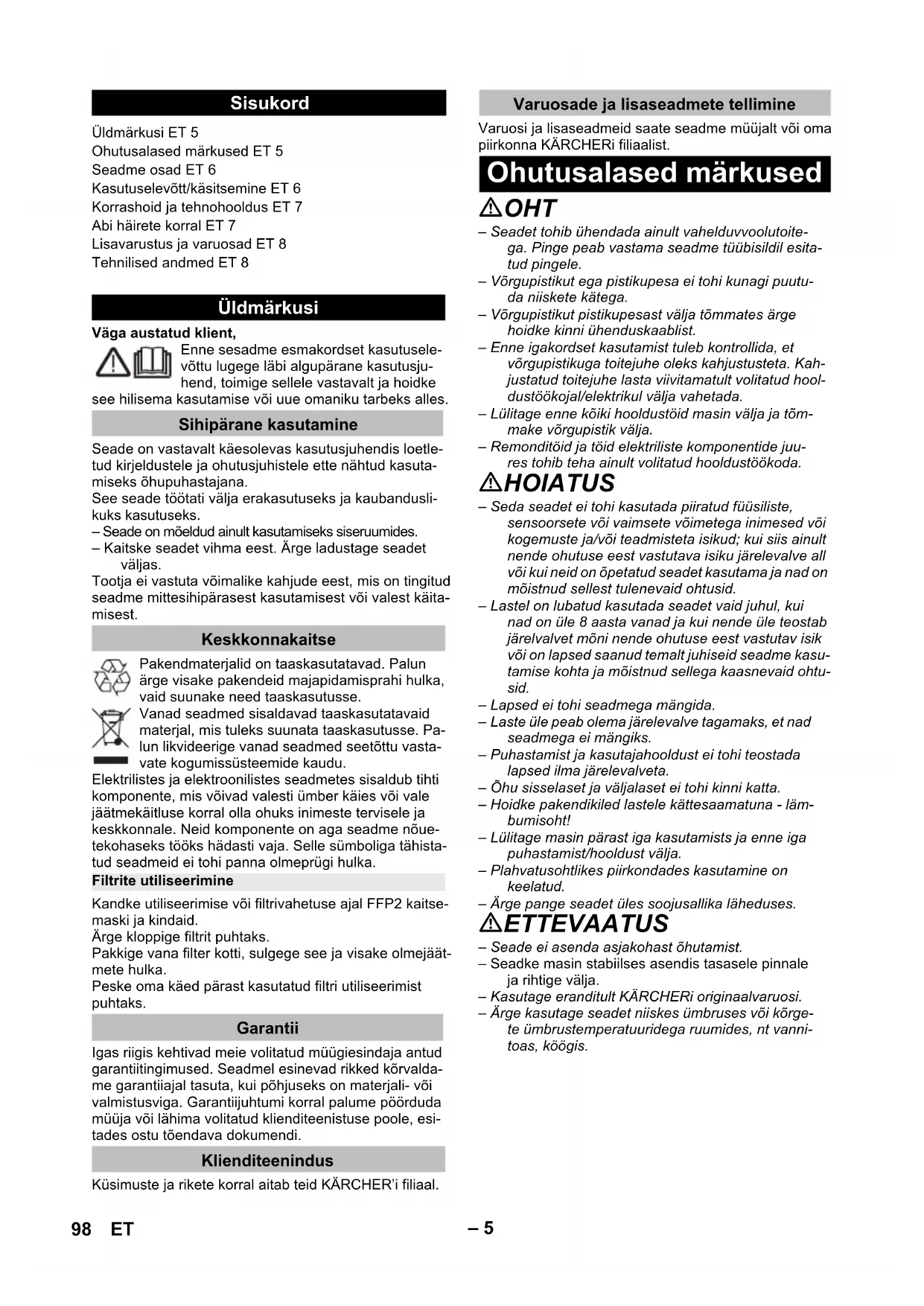

KASUTUSJUHEND AF 100 Kärcher

Ohutusalased märkused ET 5

Seadme osad ET 6

Kasutuselevõtt/käsitsemine ET 6

Korrashoid ja tehnohooldus ET 7

Abi häirete korral ET 7

Väga austatud klient,

Enne seadme esmakordset kasutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke

see hilisema kasutamise või uue omaniku tarbeks alles.

Sihipärane kasutamine

Seade on vastavalt käesolevas kasutusjuhendis loetletud kirjeldustele ja ohutusjuhistele ette nähtud kasutamiseks õhupuhastajana.

See seade töötati välja erakasutuseks ja kaubanduslikuks kasutuseks.

– Seade on mõeldud ainult kasutamiseks siseruumides.

– Kaitske seadet vihma eest. Ärge ladustage seadet väljas.

Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käitamisest.

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu.

Elektrilistes ja elektroonilistes seadmetes sisaldub tihti komponente, mis võivad valesti ümber käies või vale jäätmekäitluse korral olla ohuks inimeste tervisele ja keskkonnale. Neid komponente on aga seadme nõuetekohaseks tööks hädasti vaja. Selle sümboliga tähistatud seadmeid ei tohi panna olmeprügi hulka.

Filtrite utiliseerimine

Kandke utiliseerimise või filtrivahetuse ajal FFP2 kaitsemaski ja kindaid.

Ärge kloppige filtrit puhtaks.

Peske oma käed pärast kasutatud filtri utiliseerimist puhtaks.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Klienditeenindus

Küsimuste ja rikete korral aitab teid KÄRCHER'i filiaal.

Varuosi ja lisaseadmeid saate seadme müüjalt või oma piirkonna KÄRCHERi filiaalist.

Ohutusalased märkused

⚠️OHT

• Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele. – Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kätega. – Võrgupistikut pistikupesast välja tõmmates ärge hoidke kinni ühenduskaablist. – Enne igakordset kasutamist tuleb kontrollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada. – Lülitage enne kõiki hooldustöid masin välja ja tõmmake võrgupistik välja. – Remonditöid ja töid elektriliste komponentide juures tohib teha ainult volitatud hooldustöökoda.

⚠️ HOIATUS

• Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed (sh lapsed) ega isikud, kellel puuduvad kogemused või teadmised seadme kasutamisest, välja arvatud juhul, kui neid juhendab nende ohutuse eest vastutav isik või kui nad on saanud sellelt isikult juhiseid seadme ohutuks kasutamiseks ja mõistavad sellega kaasnevaid ohtusid. Lapsed tohivad seadet kasutada ainult siis, kui nad on vanemad kui 8 aastat ja nende üle teostatakse järelevalvet nende ohutuse eest vastutava isiku poolt või kui nad on saanud sellelt isikult juhiseid seadme ohutuks kasutamiseks ja mõistavad sellega kaasnevaid ohtusid. Lapsed ei tohi seadmega mängida. Laste üle tuleb teostada järelevalvet, et tagada, et nad seadmega ei mängiks. Puhastamist ja kasutajapoolset hooldust ei tohi teostada lapsed ilma järelevalveta. Õhu sisselaske- ja väljalaskeavasid ei tohi kinni katta. Hoidke pakendikiled lastele kättesaamatuna – lämbumisoht! Lülitage masin pärast iga kasutuskorda ja enne iga puhastamist/hooldust välja.
• Seadet on keelatud kasutada plahvatusohtlikes piirkondades. Ärge paigaldage seadet soojusallikate lähedusse.

⚠️ ETTEVAATUS

Seade ei asenda asjakohast õhutamist. Asetage masin stabiilsesse asendisse tasasele pinnale ja loodige see välja. Kasutage ainult KÄRCHERi originaalvaruosi. Ärge kasutage seadet niiskes keskkonnas ega kõrge ümbritseva temperatuuriga ruumides, nagu vannituba või köök.

Ohuastmed

⚠️ OHT

Viitab vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠️ HOIATUS

Viitab võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠️ ETTEVAATUS

Viitab võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viitab võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Seadme osad

Pakendi lahtipakkimisel kontrollida, kas kõik osad on olemas ning kahjustamata. Transportimisel tekkinud kahjustuste korral palun teavitada toote müüjat.

Jooniseid vt volditaval leheküljel!

1 Filtrikate ees 2 Eelfilter 3 Peafilter 4 Filtrikate taga 5 Õhu väljumisava 6 Digitaalnäidik 7 Juhtpaneel 8 Õhukvaliteedinäidik 9 Filtrikatete käepidemed 10 Õhukvaliteedisensori kate 11 Võrguühendus 12 Käsitsemisklahv Sisse/Välja 13 Käsitsemisklahv Manuaalne moodus 14 Käsitsemisklahv Automaatne moodus 15 Käsitsemisklahv Öömoodus 16 Filtrivahetuse näit

Kasutuselevõtt/käsitsemine

TÄHELEPANU

Käitage seadet alati sissepandud eel- ja peenfiltritega.

Esmakordne kasutuselevõtt

Joonis 1

→ Enne esmakordset käikuvõtmist tuleb seadmesse juba pandud peenfiltrid lahti pakkida.

Kasutuselevõtt

→ Pistke toitejuhe seadme külge → Pistke võrgupistik pistikupessa.

Kõik käsitsemisplokil asuvad käsitsemisklahvid ja õhukvaliteedinäidik lähevad korraks põlema ja kustuvad jälle.

→ Vajutage Sisse/Välja käsitsemisklahvi, et seadet sisse lülitada.

Märkus

– Kui seade sisse lülitatakse, mõõdab integreeritud õhukvaliteedisensor automaatselt õhukvaliteeti ruumis. – Seadistage soovitud moodus, vajutades vastavat käsitsemisklahvi käsitsemisplokil.

Juhtpaneel

Automaatne režiim

Kui automaatne režiim on aktiveeritud, valib seade vastava ventilaatori kiiruse vastavalt mõõdetud õhukvaliteedile.

→ Vajutage sisse/välja nuppu, et seade sisse lülitada. → Vajutage nuppu Automaatne režiim. → Vastav nupp hakkab põlema.

Märkus

– Integreeritud õhukvaliteedi andur mõõdab õhukvaliteeti ja valib automaatselt õige kiiruse taseme, et tagada parim võimalik õhukvaliteet ruumis. – Niipea kui õhk on puhas, lülitub seade madalale ventilaatori kiirusele.

Manuaalne režiim

Kui manuaalne režiim on aktiveeritud, saate ventilaatori kiiruse käsitsi seadistada.

→ Vajutage sisse/välja nuppu, et seade sisse lülitada. → Vajutage nuppu Manuaalne režiim. → Vastav nupp hakkab põlema.

Märkus

– Mitmekordse vajutamisega saab seadistada ventilaatori kiiruse 3 taset.

näit Ventilaatorikiirus
üks ventilaatorilaba väike
kaks ventilaatorilaba keskmine
kolm ventilaatorilaba kõrge

Öörežiim

Kui öörežiim on aktiveeritud, lülitatakse juhtpaneeli ja näidiku elemendid välja.

Seade jääb tööle ja ventilaatori kiirus lülitub madalaimale tasemele.

Juhtpaneeli puudutamisega aktiveeritakse uuesti seadme valgustus.

→ Vajutage Sisse/Välja käsitsemisklahvi, et seadet sisse lülitada. → Vajutage käsitsemisklahvi Öömoodus. → Vastav klahv hakkab põlema. → Käsitsemisploki- ja näidikuelemendid lülituvad ajalise viivitusega välja.

Õhukvaliteedinäidik

→ Vajutage Sisse/Välja käsitsemisklahvi, et seadet sisse lülitada.

Õhukvaliteedinäidik põleb:

Sinine: Väga hea õhukvaliteet (PM2.5 alla 60 μg/m³)

Kollane: Keskmine õhukvaliteet (PM2.5 vahemikus 60 kuni 160 μg/m³)

Punane: Halb õhukvaliteet (PM2.5 üle 160 μg/m³)

Digitaalnäidik

– Näitab peentolmu sisalduse aktuaalset väärtust (PM2,5).

– Näitab filtri jääktööaega protsentides.

Filtri tööaeg

Märkus

– Filtri tööaeg sõltub igapäevastest kasutuskäitumistest ja õhukvaliteedist.

– Sõltumata näidikust on hügieenilistel põhjustel soovitatav iga aasta filter vahetada.

Filtrivahetuse näidik

Filtrivahetuse näidiku põlemahakkamisel:

vt Hooldus ja jooksevremont.

Märkus

– Kui filtri jääktööaeg on lühem kui 72 tundi, vilgub filtrivahetuse näidik 2 korda sekundis.

– Kui filtri eluea lõpp on saabunud, põleb filtrivahetuse näidik pidevalt. Seade töötab edasi.

– Peamiselt kõrge õhuniiskusega piirkondades (> 60%) võib esineda lõhna teket filtril. Sellistel juhtudel soovitame filtri enneaegselt välja vahetada.

Töö lõpetamine

→ Vajutage Sisse/Välja käsitsemisklahvi, et seadet välja lülitada.

Seadme ladustamine

→ Hoidke seadet kuivas ruumis.

Korrashoid ja tehnohooldus

→ Seadme juures läbiviidavate tööde ajaks tõmmake alati kõigepealt võrgupistik välja.

→ Pühkige seade kuiva pehme lapiga puhtaks.

→ Vajaduse korral puhastage eelfiltrit.

Filtri vahetus

Filtrivahetuse näidu põlemahakkamisel:

Joonis 2

→ Avage filtrikatted käepidemetel ja võtke ära.

→ Puhastage eelfilter paigaldatud seisundis (nt tolmuimeja või imipintsliga).

→ Lukustage eelfilter üleval lahti ja võtke siis välja.

→ Tömmake peafilter haardelapatsist hoides seadmest välja ja asendage uuega.

Märkus

– Puhastada tuleb alati mõlemat eelfiltrit.

– Eelfilter on pestav.

– Uuega tuleb asendada alati mõlemad peafiltrid.

Joonis 3

→ Võtke peafilter pakendist välja. → Pange peafilter seadmesse. Haardelapats peab olema väljastpoolt nähtav. → Juhtige eelfiltri juhtninad alumistesse väljalõigetesse. → Fikseerige eelfilter ettevaatlikult ülal ja küljel. → Juhtige filtrikatte juhtninad alumistesse väljalõigetesse. → Sulgege filtrikate üleval.

Filtrivahetusnäidiku lähtestamine

→ Et lähtestada filtrivahetusnäidikut pärast filtrivahetust uuesti 100% filtri tööajale, tuleb ooterežiimis vajutada 5 sekundit filtrivahetusnäidiku klahvi.

Märkus

– Filtrivahetusnäidiku klahv ei sütti enne, kui filtri arvutuslik eluiga on lõppenud. Et lähtestada filtri tööaega enneaegselt 100% peale, tuleb filtrivahetusnäidiku klahvi vajutada 5 sekundit. – Kuna valgustamata klahvi positsioon on raskesti tuvastatav, saab positsiooni nähtavaks teha võrgupistiku välja- ja sissepistmisega. Seejuures süttib klahv korraks, et saaksite positsiooni meelde jätta.

Abi häirete korral

Seade ei tööta

→ Pistke võrgukaabel sisse. → Sulgege filtrikatted. → Kui viga esineb jätkuvalt: Ärge vajutage enam käsitsemisklahvi Sisse/Välja. Võtke ühendust klienditeenindusega.

Õhukvaliteet ei parane

→ Tehke kindlaks, et kõik filtrid on õigesti sisse pandud.

Õhuvool õhuväljalaskest ei ole enam nii tugev

→ Puhastage eelfiltrit.

Filtri liik Osa number	Kasutamine
Universal Solution (Seeriavarustus 1.024-810.0 korral)	2 863-029.0	Puhastab öhu köikidest kahjulikest ainetest, parandab põhjalikult siseõhu kvaliteeti.
Allergy Solution	2 863-030.0	Eemaldab tõhusalt allergeenid nagu öietolm, tolmulestad, karvad ja lõhnad, sobib inimestele, kellel on allergia.
TVOC Solution	2 863-032.0	Filtreerib efektiivselt tervist kahjustavaid gaase nagu formaldehüüd. Sobib uuesti sisustatud, nt uue mööbli ja vaipadega ruumidesse.
Smog Solution	2 863-033.0	Eemaldab tõhusalt öhust kahjulikud aines, sobib siseõhu kvaliteedi parandamiseks uduse ilma korral.
Health Solution	2 863-034.0	Eemaldab öhust tõhusalt bakterid ja ennetab nende edasist levikut ja kasvu, sobib kasutamiseks gripihooajal või terviseprobleemidega inimestele.
High Protect 13 Solution (Seeriavarustus 1.024-812.0 korral)	2 863-038.0	Filtreerib tolmu, peentolmu, osakesi, aerosoole, haigustekitajaid ja viiruseid. Filtermaterjali täiendav antibakteriaalne hõbeioonkate eemaldab mikroobid ja bakterid. Lisaks aktiivsöekihiga lõhnade, keemiliste aurude, lenduvate orgaaniliste ühendite ja muude saasteainete filtreerimiseks. HEPA-filtri filtermaterjal vastab filtriklassile H13 (HEPA 13).
HEPA 14 Solution	2 863-035.0	Filtreerib tolmu, peentolmu, osakesi, aerosoole, haigustekitajaid ja viiruseid. H14 (HEPA 14) filter on testitud ja sertifitseeritud vastavalt standardile DIN EN 1822. Sobib eriti tundlikele ja haavatavatele aladele (meditsiinisektor, põetamine, meditsiinispraktikad).

Tehnilised andmed

Võrgupinge 220 - 240 V~
Sagedus 50 - 60 Hz
Võimsus
Ooterežiim	<1	W
Öömoodus	5	W
Aste 1	12	W
Aste 2	30	W
Aste 3	80	W
Mõõtmed
Sügavus	380	mm
Laius	380	mm
Kõrgus	713	mm
Kaal (sealhulgas kõik paigaldusosad) 14 kg
Müratase LWA
Aste 1 / öömoodus	44	dB(A)
Aste 2	55	dB(A)
Aste 3	66	dB(A)

Tehniliste muudatuste õigused reserveeritud!
