Toote tüüp	Vee- ja tolmuimeja
Bränd	RYOBI
Mudel	RVC1530IPTG
Toitepinge	220-240 V ~ 50 Hz
Nimivõimsus	1500 W
Maksimaalne võimsus vooluvõtu pistikul	2000 W
Paagi maht	30 L
Vooliku läbimõõt	35 mm
Vooliku pikkus	3,5 m
Tolmufilter	Pestav kassetifilter
Vedelikufilter	Vahtfilter
Kaitsetase	IPX4
Maksimaalne imemisjõud	20 kPa
Maksimaalne õhuvool	50,5 dm³/s
Maksimaalne rõhk	21,5 kPa
Toitekaabli pikkus	4 m
Kaal	7,5 kg
Funktsioonid	Tolmu ja vedelike imemine, puhumine, elektrilise tööriista ühendus
Ohutus	Ujuk-turvaklapp, automaatne väljalülitus ülevoolu korral
Kaasasolevad tarvikud	2 pikendustoru, põrandadüüs, lamedüüs, ümmargune hari, 3,5 m voolik, rattad, riidest eelfilter, kassetifilter, vahtfilter, tolmukott

Korduma kippuvad küsimused - RVC1530IPTG RYOBI

Kuidas kasutada tolmuimejat vedelike imemiseks?

Vedelike imemiseks eemaldage kassetifilter ja tolmukott, seejärel paigaldage kaasasolev vahtfilter. Veenduge, et paak on puhas ja lüliti on väljalülitatud (OFF) asendis enne pistikupessa ühendamist. Imemisel jätke otsiku otsa õhuruum, et õhk saaks sisse voolata.

Mida teha, kui imemisvõimsus väheneb?

Kontrollige esmalt, kas tolmukott on täis või filter ummistunud. Puhastage või vahetage kassetifilter või tolmukott. Kontrollige ka, et otsik, voolik või paagi sisselaskeava pole ummistunud.

Kuidas puhastada kassetifiltrit?

Ühendage tolmuimeja vooluvõrgust lahti. Eemaldage kassetifilter keerates kinnitusvahendit vastupäeva. Koputage filtrit õrnalt või harjake seda mustuse eemaldamiseks. Parima jõudluse tagamiseks vahetage see iga 3–6 kuu tagant.

Kuidas paigaldada vedelike jaoks mõeldud vahtfilter?

Pärast kassetifiltri eemaldamist asetage vahtfilter ettevaatlikult filtriruumile, veendudes, et see katab selle täielikult. See on valmis vedelike imemiseks.

Tolmuimeja ei lülitu sisse, mida kontrollida?

Kontrollige esmalt elektriühendust. Veenduge, et juhe on korralikult ühendatud ja pistikupesa töötab. Kui paak on vedelikku täis, võib ujuk-turvaklapp olla imemise peatamise. Tühjendage paak. Kui probleem püsib, laske seadet professionaalil kontrollida.

Kas tolmuimejat saab kasutada ilma tolmukotita?

Jah, vedelike imemiseks ei tohi tolmukotti kasutada. Tolmu jaoks on soovitatav tolmukott, kuid tolmuimeja võib töötada ka üksi kassetifiltriga. Kuid koti kasutamine parandab filtreerimist ja kaitseb mootorit.

Kuidas kasutada puhumisfunktsiooni?

Sisestage vooliku suur ots mootorikorpuse ülaosas asuvasse puhumisühendusse. Pange lamedüüs voolikule. Ühendage tolmuimeja ja lülitage lüliti asendisse I. Suunake puhutav õhk ainult tööpiirkonnale, kandes vajadusel kaitseprille ja tolmumaski.

Mis on paagi maksimaalne mahutavus vedelike jaoks?

Paagi kogumaht on 30 L. Vedelike imemisel peatab ujuk-turvaklapp automaatselt imemise, kui tase jõuab maksimaalse mahuni (umbes 30 L). Ülevoolu vältimiseks ärge jätke tolmuimejat järelevalveta.

Kuidas ühendada elektriline tööriist vooluvõtu pistikuga?

Ühendage elektriline tööriist (max 2000 W) tolmuimeja vooluvõtu pistikusse. Lülitage elektriline tööriist sisse, seejärel lülitage tolmuimeja lüliti asendisse I. Kui tööriist välja lülitate, lülitub tolmuimeja teatud aja möödudes välja.

Kuidas tühjendada paaki pärast vedelike imemist?

Pärast kasutamist lülitage lüliti asendisse O ja ühendage tolmuimeja vooluvõrgust lahti. Avage paagi põhjas asuv tühjenduskork, et tühjendada vedelik sobiva anumasse. Enne hoiulepanekut puhastage ja kuivatage paagi sise- ja välispind.

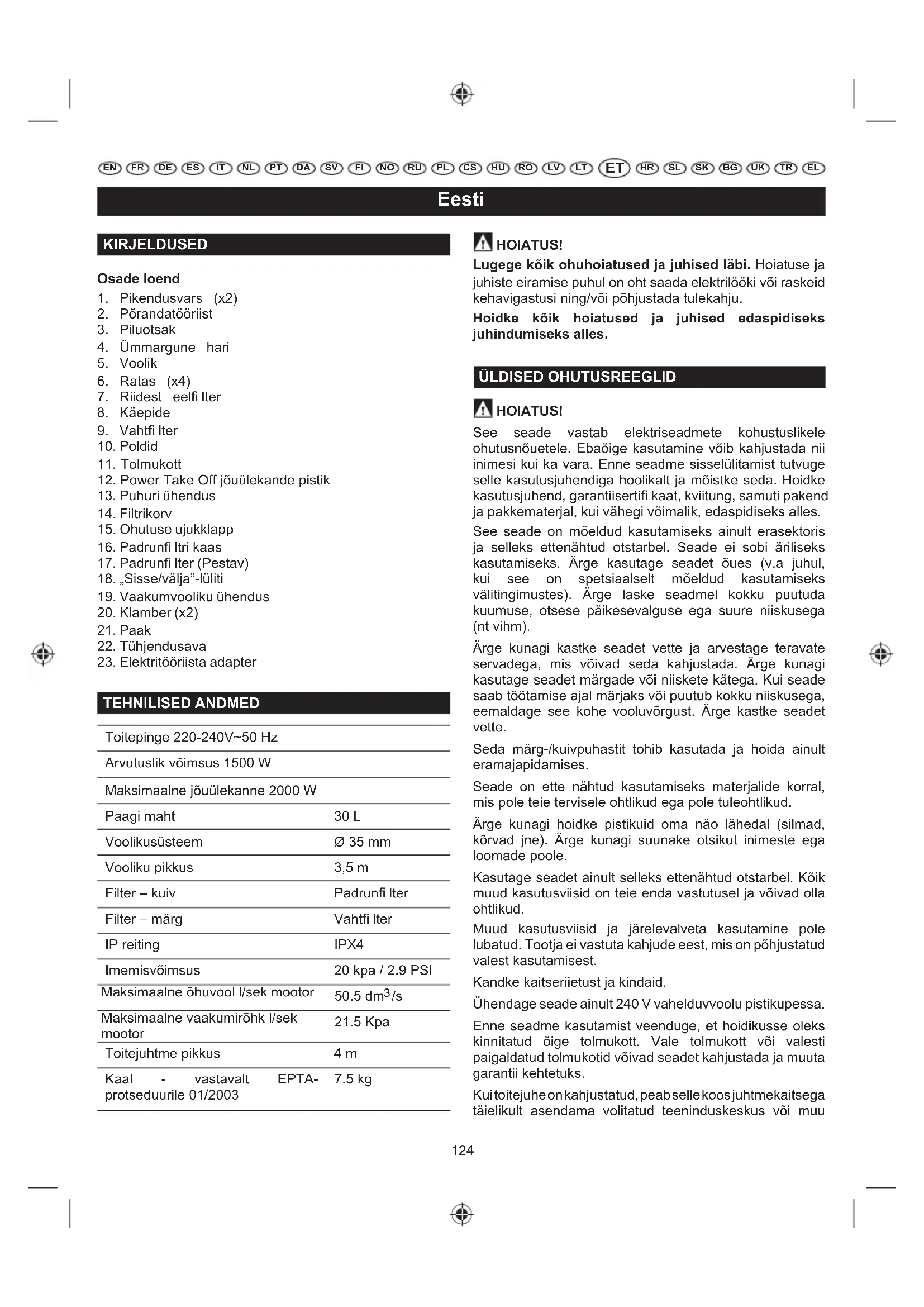

KASUTUSJUHEND RVC1530IPTG RYOBI

1. Pikendusvars (x2)
2. Põrandatööriist
3. Piluotsak
4. Ümmargune hari
5. Voolik
6. Ratas (x4)
7. Riidest eelfi Iter
8. Käepide
9. Vahtfi Iter
10. Poldid
11. Tolmukott
12. Power Take Off jõuülekande pistik
13. Puhuri ühendus
14. Filtrikorv
15. Ohutuse ujukklapp
16. Padrunfi Itri kaas
17. Padrunfi Iter (Pestav)
18. „Sisse/välja"-lüliti
19. Vaakumvooliku ühendus
20. Klamber (x2)
21. Paak
22. Tühjendusava
23. Elektritööriista adapter

TEHNILISED ANDMED

Toitepinge 220-240V~50 Hz
Arvutuslik võimsus 1500 W
Maksimaalne jõuülekanne 2000 W
Paagi maht	30 L
Voolikusüsteem	35 mm
Vooliku pikkus	3,5 m
Filter – kuiv	Padrunfi lter
Filter – märg	Vahtfi lter
IP reiting	IPX4
Imemisvõimsus	20 kpa / 2.9 PSI
Maksimaalne õhuvool l/sek mootor	50.5 dm ^3 /s
Maksimaalne vaakumirõhk l/sek mootor	21.5 Kpa
Toitejuhtme pikkus	4 m
Kaal - vastavalt EPTA-protseduurile 01/2003	7.5 kg

HOIATUS!

Lugege köik ohuhoiatused ja juhised läbi. Hoiatuse ja juhiste eiramise puhul on oht saada elektrilööki või raskeid kehavigastusi ning/või põhjustada tulekahju.

Hoidke köik hoiatused ja juhised edaspidiseks juhindumiseks alles.

See seade vastab elektriseadmete kohustuslikele ohutusnõuetele. Ebaõige kasutamine võib kahjustada nii inimesi kui ka vara. Enne seadme sisselülitamist tutvuge selle kasutusjuhendiga hoolikalt ja mõistke seda. Hoidke kasutusjuhend, garantiisertifi kaat, kvitung, samuti pakend ja pakkematerjal, kui vähegi võimalik, edaspidiseks alles.

See seade on mõeldud kasutamiseks ainult erasektoris ja selleks ettenähtud otstarbel. Seade ei sobi äriliseks kasutamiseks. Ärge kasutage seadet öues (v.a juhul, kui see on spetsiaalselt mõeldud kasutamiseks välitingimustes). Ärge laske seadmel kokku puutuda kuumuse, otsese päikesevalguse ega suure niiskusega (nt vihm).

Ärge kunagi kastke seadet vette ja arvestage teravate servadega, mis võivad seda kahjustada. Ärge kunagi kasutage seadet märgade või niiskete kätega. Kui seade saab töötamise ajal märjaks või puutub kokku niiskusega, eemaldage see kohe vooluvõrgust. Ärge kastke seadet vette.

Seda märg-/kuivpuhastit tohib kasutada ja hoida ainult eramajapidamises.

Seade on ette nähtud kasutamiseks materjalide korral, mis pole teie tervisele ohtlikud ega pole tuleohtlikud.

Ärge kunagi hoidke pistikuid oma näö lähedal (silmad, kõrvad jne). Ärge kunagi suunake otsikut inimeste ega loomade poole.

Kasutage seadet ainult selleks ettenähtud otstarbel. Köik muud kasutusviisid on teie enda vastutusel ja võivad olla ohtlikud.

Muud kasutusviisid ja järelevalveta kasutamine pole lubatud. Tootja ei vastuta kahjude eest, mis on põhjustatud valest kasutamisest.

Kandke kaitseriietust ja kindaid.

Ühendage seade ainult 240 V vahelduvvoolu pistikupessa.

Enne seadme kasutamist veenduge, et hoidikusse oleks kinnitatud öige tolmukott. Vale tolmukott või valesti paigaldatud tolmukotid võivad seadet kahjustada ja muuta garantii kehtetuks.

Kui toitejuhe on kahjustatud, peab selle koos juhtmekaitsega täielikult asendama volitatud teeninduskeskus või muu

Eesti

kvalifi tseeritud teenindusettevõte.

Ärge imege tolmuimejaga tuhka, mida kasutatakse näiteks printerites ja koopiamasinates, kuna see juhib elektrit. Lisaks on võimalik, et märg-/kuivpuhasti filtrisüsteem ei ole võimeline seda täielikult filtreerima ning see paisatakse väljalaskeventilaatori kaudu taas õhku.

Ärge kunagi imege tolmuimejaga kergestisüttivaid või mürgiseid vedelikke nagu bensiin, öli, happed või muud lenduvad ained.

Ärge imege tolmuimejaga üle 60 °C kuumi vedelikke ega mürgist või tuleohtlikku tolmu.

Ärge kunagi asetage seadet külili. Pöörake erilist tähelepanu horisontaalsele asendile ja piisavale stabiilsusele treppidel.

Pärast kasutamist ja enne fi ltrite või tarvikute puhastamist või vahetamist eemaldage seade alati vooluvõrgust.

Elektriseadmeid võivad remontida ainult väljaõppinud spetsialistid. Vale parandamine kujutab endast kasutajale märkimisväärset ohtu.

Ärge hoidke seadet kuuma ahju või radiaatori kõrval.

Lapsed, puuetega inimesed ja vanurid ei möista sageli ohte, mis vöivad tuleneda elektriseadmete käsitsemisest. Eespool nimetatud ja koolitamata isikud ei tohi selle elektriseadmega kunagi töötada.

Seadme puhastamisel või liigutamisel lülitage see alati välja. Kui te ei kavatse seadet pikemat aega kasutada, tömmake pistik pistikupesast välja. Ärge kunagi tömmake seadme lahtiühendamiseks juhtmest - tömmake alati pistikust. Samuti eemaldage seadmest köik spetsiaalsed lisaseadmed.

Hoidke seade alati puhtana. Ärge kasutage lahusteid ega puhastusvahendeid, mis võivad seadet või kasutajat kahjustada või vigastada.

Ärge jätke seadet kunagi järelevalveta sisselülitatud olekusse. Kui lahkute tööpiirkonnast, lülitage seade välja või eemaldage see vooluvõrgust (ärge tömmake juhtmest, kasutage alati pistikut).

Kaitsmaks lapsi elektriliste kodumasinate eest veenduge, et lapsed ei saaks seadme juhtme taha komistadaja hoidke seda nende käeulatusest väljas.

Ärge kunagi kasutage seadet, kui olete ravimite, alkoholi või narkootiliste ainete mõju all, kui vajate meditsiinilist hooldust või olete väsinud.

Kontrollige seadet ja toitejuhet regulaarselt võimalike kahjustuste suhtes. Ärge kasutage kahjustatud seadmeid.

Ärge proovige seadet ise parandada. Remondiks kasutage alati volitatud tehnikut. Kahjustatud toitejuhtmed tuleb alati tootja juures või kvalifi tseeritud teeninduskeskuses välja vahetada. Elektrilöögi ja vigastusohu vältimiseks kasutage

sama tüüpi juhet.

Kasutage üksnes originaaltarvikuid ja -varuosi. Heakskiitmata osad või kolmandate osapoolte tarvikud võivad olla võimalikuks ohuallikaks ja muudavad garantii kehtetuks.

Kontrollige sageli ujukit.

Kui märkate, et seadmest lekib vedelikku, lülitage see koheselt välja ja eemaldage vooluvõrgust.

Ärge kastke seadet vette. Veenduge, et seade ei saaks märjaks.

Reovee kõrvaldamisel järgige kehtivaid seadusi.

Hoidke seadet ainult ohutus ja kuivas kohas, mis ei ole lastele kättesaadav.

Pöörake erilist tähelepanu ka järgmistele ohutuseeskirjadele.

Seadme kasutamine või puhastamine on keelatud nendel isikutel, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed ning kogemusteta ja väljaõppeta isikutel, välja arvatud siis, kui neid juhendatakse ohutu kasutamise osas ametlikult vastutava isiku poolt. Nad peavad seadme kasutamise ajal järelevalve all olema. Lapsed ei tohi seda seadet kasutada, seda puhastada ega sellega mängida ning seade ei tohi olla nendele kättesaadav.

Laste järele tuleb valvata, et nad seadmega ei mängiks.

Kui toitejuhe on kahjustatud, peab selle asendama tootja, tööriista remondi- ja hooldustööde teostaja või vastava kvalifi katsiooniga isik, et vältida võimalikku ohtu.

Elektritoide peab toimuma jääkvooluseadme (RCD) kaudu, mille väljalülitusvool ei ületa 30 mA.

Kasutage vaid ilmastikukindlat pikendusjuhet. Kontrollige pikendusjuhet enne iga kasutamist võimalike kahjustuste suhtes. Kasutamise ajal kerige pikendusjuhe alati lahti, sest keerdus juhtmed võivad üle kuumeneda. Kahjustatud pikendusjuhtmeid ei tohi parandada. Need tuleks asendada samaväärsega.

PUHURI-FUNKTSIOONI KASUTAMISEL:

Otsene õhu väljalaskmine ainult tööpiirkonnas - mitte kunagi inimeste ega loomade suunas.

Ärge kasutage puhurit märgrežiimis pihustina. Kandke tolmumaski ja silmakaitset.

HOIATUS

Enne mustusepaagi kinnitamist, avamist, tühjendamist; enne tarvikute ühendamist/lahtiühendamist ja hooldus-või veaotsingute kontrolle lülitage masin alati välja ning

Eesti

eemaldage seinakontaktist.

OLULINE!

Kui voolik või tööriistad on ummistunud, lülitage enne masina uuesti käivitamist seade välja ja eemaldage ummistus(ed).

OLULINE!

Filtrite puhastamine ja korrapärane väljavahetamine tagab imemisvõime. Vax soovitab fi ltreid regulaarselt kontrollida, puhastada ja välja vahetada.

PUHASTI KAHJUSTUSTE KORRAL, MIS TULENEVAD ÜLDISE OHUTUSTEABE JA KÄESOLEVAS KASUTUSJUHENDIS TOODUD JUHISTE EIRAMISEST, MUUTUB GARANTII KEHTETUKS.

HOIDKE KÄESOLEV JUHEND EDASPIDISEKS ALLES.

OHUTUSE ERINÕUDED

Ärge kunagi kasutage seadet niisketes ruumides.

Ärge kasutage seadet ilma tolmukotita (erandiks on märgimemine või koos padrunfi ltriga). Veenduge, et tolmukott oleks seadmesse õigesti sisestatud.

Seadme kasutamisel veenduge, et sellesse ei imetaks juukseid, riideid ega väikeseid esemeid.

Hoidke puhastit eemal soojusallikatest nagu kiirgussoojendid, ahjud jms.

KÖRVALDAMISE TEAVE

Seade sisaldab elektrilisi ja elektroonilisi komponente ning seda ei tohi ära visata olmeprügina.

Tingimusteta tuleb järgida kohalikke ja praegu kehtivaid öigusakte.

MÄÄRATUD TÖÖTINGIMUSED

Seade sobib kuiva mittesüttiva tolmu ja vedelik kokkukogumiseks.

See seade on möeldud kasutamiseks ainult erasektoris ja selleks ettenähtud otstarbel. Seade ei sobi äriliseks kasutamiseks. Ärge kasutage seadet öues (v.a juhul, kui see on spetsiaalselt möeldud kasutamiseks välitingimustes). Ärge laske seadmel kokku puutuda kuumuse, otsese päikesevalguse ega suure niiskusega (nt vihm).

Igasugune muu kasutamine loetakse sobimatuks kasutamiseks. Tootja ei vastuta sellise kasutamise tagajärjel tekkinud kahjude eest. Sellise kasutamisriski korral vastutab ainult kasutaja.

Õige kasutamine hõlmab ka tootja poolt ette nähtud nõuetekohast kasutamist, hooldust ja remonti.

EÜ VASTAVUSDEKLARATSIOON

Kinnitame oma ainuvastutusel, et "Tehniliste andmete" osas kirjeldatud toode vastab direktiivide 2011/65/EL (RoHs), 2014/35/EL ja 2014/30/EL köigile asjakohastele sätetele ja kasutatud on järgmisi ühtlustatud standardeid:

EN 60335-1:2012/A2:2019

EN 60335-2-2:2010/A1:2013

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN IEC 63000:2018

Volitatud koostama tehnilise toimiku.

Techtronic Industries GmbH

Max-Eyth-Straße 10

71364 Winnenden

Germany

PAKENDI SISU

Vaata joonist 2 - 4.

Pakkige karbi sisu ettevaatlikult lahti.

Hoidke kahte klambrit, mis hoiavad ülemist osa oma asendis, ja keerake need ülespoole.

Vabastage klambrid, eemaldage ülemine osa ja võtke sisu paagist välja.

Kontrollige komponente Osade loendi abil, veendumaks et need on täielikud ja et ei esineks transportimisel tekkinud kahjustusi.

Kui mõni osa puudub või on kahjustatud, pöörduge viivitamatult edasimüüja poole.

KOKKUPANEK

1. Veenduge, et toitejuhe oleks pistikupesast lahti ühendatud.

Eesti

1. Võtke klambrid lahti. (Joonis 2)
2. Eemaldage paagi ülaosa. (Joonis 3)
3. Võtke kogu paagi sisu välja. (Joonis 4)
4. Pöörake paak tagurpidi ja kinnitage paagi nelja jala külge rattad.
5. Veenduge, et need oleksid öigesti paigaldatud. Ärge pingutage üle. (Joonis 5)
6. Sisestage käepide toitepea piludesse ja suruge oma kohale. (Joonis 6)
7. Kuiv-imemiseks paigaldage kaasasolev padrunifilter ja tolmukott. (Joonis 7, Joonis 8)
8. Märg-imemiseks paigaldage kaasasolev vahtfi liter. (Joonis 9)
9. Pange paagi ülemine osa tagasi oma kohale. (Joonis 10)
10. Joondage ülemine osa klambritega ja kohaldage survet, kuni klambrid klöpsavad oma kohale. (Joonis 10)
11. Sisestage vooliku suure ots paagi eesmisse sisselaskeavasse ja lukustamiseks keerake seda. (Joonis 11)
12. Paigaldage soovitud tarvik imitoru külge. (Joonis 12)

KASUTAMINE

KUIV-IMEMINE

HOIATUS

Veenduge, et loete ohutusjuhiseid lugenud, möistate ja järgite neid.

Tähelepanu! ÄRGE imege tolmuimejaga ohtlikke aineid. Vale tolmukoti kasutamine muudab garantii kehtetuks.

1. Veenduge, et toitejuhe oleks pistikupesast lahti ühendatud.
2. Veenduge, et padrunifilter oleks täielikult paigaldatud.
3. Veenduge, et fi Iter oleks lõpuni sisestatud. (Joonist 2) Veenduge, et tolmukott oleks paaki paigaldatud. (Joonis 8)
4. Pange paagi ülemine osa tagasi ja kinnitage see klambrite abil oma kohale. (Joonis 10)
5. Sisestage vooliku suurem ots paagi eesmisse sisselaskeavasse ja lukustage see oma kohale. Lükake soovitud tarvik vooliku või pikenduse vaba otsa külge. (Joonis 12)
6. Ühendage toitejuhe pistikupesaga.
7. Lülitage mootor sisse, keerates lüliti asendisse "I" (SEES). (Joonis 14)
8. Kui olete töö tolmuimejaga löpetanud, keerake lüliti asendisse "O" (OFF) ja eemaldage toitejuhe pistikupesast. (Joonis 15)

HOIATUS

ÄRGE KASUTAGE PADRUNFILTRIT MÄRGADE VÕI TERAVATE MATERJALIDE KORRAL.

ÄRGE KASUTAGE TOLMUKOTTI VEDELIKU IMEMISEKS.

TOLMUKINDLA EFEKTI TUGEVDAMINE

Padrunfiltri katmine oranžist riidest eelfiltriga tugevdab tolmukindlat efekti.

Asetage eelfilter padrunfiltrile ja pingutage nööri, et see tihedalt fi Itrikorvi külge kinnitada. (Joonis 16)

Riidest eelfiltrit El SAA kasutada iseseisvalt.

MÄRG-IMEMINE

HOIATUS

1. Veenduge, et loete ohutusjuhiseid lugenud, mõistate ja järgite neid. Tähelepanu! ÄRGE imege tolmuimejaga ohtlikke aineid.
2. Veenduge, et toitejuhe oleks pistikupesast lahti ühendatud. Veenduge, et paak oleks puhas ning tolmu- ja mustusevaba.
3. Eemaldage padrunifilter ja tolmukott, paigaldage filtrikorvi kohale vahtfilter ning asetage ülemine osa tagasi paagi peale. (Joonis 9) ÄRGE kasutage padrunfiltrit märgade või teravate materjalide korral.
4. Kinnitage soovitud otsik imemisvooliku külge. (Joonis 12)
5. Enne toitejuhtme pistikupessa ühendamist veenduge, et lüliti oleks asendis "O" (VÄJAS).
6. Lülitage mootor sisse, keerates lüliti asendisse "I" (SEES). (Joonis 14)
7. Pärast kasutamist lükake lüliti asendisse "O" (joonis 15), eemaldage toitejuhe ja seejärel tühjendage ning kuivatage paak. (Joonis 16, Joonis 17)

HOIATUS

Vahtfilter tuleb pärast märg-imemist eemaldamist ja enne uuesti kuiv-imemist tuleb paigaldada padrunfilter.

OLULINE!

Suurtes kogustes vedeliku imemise korral ärge kastke otsikut täielikult vedelikku - jätke otsikuavasse tühimik, et öhk saaks sisse voolata.

Masinal on ujukklapp, mis peatab imemise, kui paak saab täis. Märkate, et mootor töötab kiiremini.

Sel juhul lülitage masin välja, eemaldage toide ja tühjendage vedelik sobivasse anumasse või äravoolu.

Eesti

Imemisega jätkamiseks taaspaigaldage paak koos tühjenduskorgiga. Pärast märg-imemist lülitage masin välja ja eemaldage pistik vooluvörgust.

Enne hoiustamist tühjendage paak ning puhastage ja kuivatage seda nii seest kui ka väljast.

ELEKTRISEADMETE ÜHENDAMINE

Ühendage elektriseade Shopvac-i Power Take Off jõuülekandega.

Lülitage elektriseade sisse. Ühendage ainult elektriseadmeid, mille maks. vöimsus on 900 W.

Lüliti pööramine asendisse "l" (joonis 19) Kui elektriseade on välja lülitatud, lülitub puhasti teatud aja möödudes välja.

PUHURI KASUTAMINE

Sellel märg-/kuivpuhastil on ka puhuri-funktsioon.

Puhuri-funktsiooni kasutamiseks järgige loetletud juhiseid.

HOIATUS

Enne puhuri kasutamist kandke alati kaitseprille.

Puhuri kasutamisel ja prügi lendamisel kõrvaliste isikutega.

Kandke tolmumaski, kui puhudes tekib tolmu, mida on võimalik sisse hingata.

1. Sisestage vooliku suur ots mootori korpuse ülaosas asuvasse puhuriühendusse. (Joonis 20)
2. Kinnitage pilutööriist vaakumvooliku külge. (Joonis 21)
3. Veenduge, et toitelüliti oleks välja lülitatud, ja ühendage toide.
4. Lülitage mootor sisse, keerates lüliti asendisse "I" (SEES). (Joonis 14)
5. Nüüd puhub seade läbi imivooliku ja seda saab kasutada voolikus olevate takistuste körvaldamiseks.
6. Kui olete töö löpetanud, keerake lüliti asendisse "O" (OFF) ja eemaldage toitejuhe pistikupesast. (Joonis 15)

HOIATUS

Kui mõne sekundi pärast on voolik endiselt umbes, lülitage seade välja ja puhastage voolikut käsitsi.

HOOLDUS

KUIVFILTRI PAIGALDAMINE JA PUHASTAMINE

Märkus: Enne hooldustöödega alustamist eemaldage seade vooluvõrgust.

Kuivfi ltri paigaldamine

1. Paigaldage kuivfilter üle filtrikorvi nii, et filtri lame ots jääks suunaga imitoitepea suunas. Lükake filter

ettevaatlikult sisse, kuni see vastu toitepead peatub. (Joonis 22 & 23)

1. Asetage filtrihoidja padrunfiltri ülaosale, ülestöstetava ääre kohale ja keerake kinni, pöörates hoidikut päripäeva. Ärge pingutage üle. (Joonis 24 & 25)

Kuivfi ltri eemaldamine ja puhastamine

1. Avage ja eemaldage fi Itrihoidik, keerates hoidiku käepidet vastupäeva
2. Hoidke ja tömmake kuivfi ltrit eemaldamiseks ettevaatlikult üles. (Joonis 26)
3. Puhastage padrunfilter, koputades või eemaldades mustuse ettevaatlikult harjaga. Parimate tulemuste saamiseks on soovitatav filtrit korrapäraselt vahetada, sõltuvalt kasutustasemest (nt 3-6 kuu tagant).
4. Paigaldage puhastatud või uus filter ülaltoodud juhiste järgi.

VAHTFILTRI PAIGALDAMINE JA PUHASTAMINE

Märkus: Enne hooldustöödega alustamist eemaldage seade vooluvõrgust.

Vahtfi Itri paigaldamine

Enne vahtfiltri vahetamist järgige esmalt kuiv-tolmufiltri eemaldamise juhiseid.

Libistage vahtfilter üle filtrikorvi ettevaatlikult alla, veendudes, et kogu kirv oleks kaetud. (Joonis 9 & 27)

Vahtfi Itri puhastamine

Eemaldage vahtfi Iter ettevaatlikult. (Joonis 28)

Vahtfi ltri pesemiseks kasutage pehmetoimelise seebi ja vee lahust ning loputage puhta veega. (Joonis 29)

Enne taaspaigaldamist ja kasutamist laske filtril öhu käes kuivada.

SÜMBOLID

ETTEVAATUST! HOIATUS! OHT.

V Volt

Hz Hertz

\~ vanelduvvool

W Watt

Enne seadme kasutamist lugege palun kasutusjuhend hoolega läbi.

Eesti

Taaskäitlus

Ärge käidelge elektrilisi tööriistu koos olmejäätmetega.

Kasutuskölbmatuks muutunud elektrilised tööriistad ja elektroonikaseadmed tuleb koguda eraldi ja viia keskkonnasäästlikku jäätmekäitlusasutusse.

Taaskasutusnõuannete ja kogumispunktiga seotud teabe saamiseks pöörduge kohaliku omavalitsuse või edasimüüja poole.

Euroopa vastavusmärgis

KORDUMA KIPPUVAD KÜSIMUSED

HOIATUS!

Vigastusohu vähendamiseks eemaldage enne hooldus- ja törkeotsingu kontrolli puhasti vooluvörgust.

Ilming Põhjus Lahendus

Seade ei tööta. Puudub toide.	Toitejuhtme, lüliti või mootori rike.Paak on vedelikku täis.	Kontrollige toiteallikat.Laske kahjustunud osa kontrollida kvalifi tseeritud töötajal või vahetage see välja.Tühjendage paak.
Mootori kaane alt tuleb tolmu.	Tolmukott puudub või on kahjustatud.	Sisestage või asendage tolmukott.
Kehv imemisvõimsus ja suur mootori kiirus / vibratsioon.	Tolmukott on täis.Otsik, voolik või paagi sisselaskeava on umbes.	Asendage tolmukott.Kontrollige imemisotsikut, voolikut ja paagi sisselaskeava seoses ummistustega.

Hrvatski

OPISI

Popis komponenti

1. Produžni štap (x2)
2. Podni alat
3. Alat za uske prostore
4. Okrugla četka
5. Komplet crijeva
6. Kotačić (x4)
7. Platneni predfi Itar
8. Ručka
9. Pjenasti fi Itar
10. Vijci
11. Vrećica za prašinu
12. Izlaz-utičnica za napajanje drugih uređaja
13. Priključak puhalice
14. Košara fi ltra
15. Sigurnosni plutajući ventil
16. Poklopac uložnog fi ltra
17. Uložni fi Itar (Periv)
18. Sklopka za Uklj./isklj. (ON/OFF)
19. Priključak crijeva usisavača
20. Stezaljka (x2)
21. Spremnik
22. Otvor za pražnjenje
23. Adapter električnog alata

SPECIFIKACIJE

Napon napajanja 220-240V~50 Hz
Nazivna snaga	1500 W
Utičnica za napajanje maksimalne snage	2000 W
Zapremnina spremnika	30 L
Sustav crijeva	35 mm
Duljina crijeva	3,5 m
Filtar – suhi	Filtar uloška
Filtar – mokri	Pjenasti fi ltar
IP ocjena	IPX4
Usis	20 kpa / 2.9 PSI
Maks. protok zraka l/s motora	50.5 dm ^3 /s
Maks. tlak usisa l/s motora	21.5 Kpa
Duljina kabela	4 m
Težina - prema EPTA proceduri 01/2003	7.5 kg

UPOZORENJE!

Pročitajte sva sigurnosna upozorenja i sve upute. Nepridržavanje upozorenja i uputa navedenih u nastavku može dovesti do električnog udara, požara i/ili ozbiljnih tjelesnih ozljeda.

Spremite sva upozorenja i upute za buduće korištenje.

OPĆA SIGURNOSNA PRAVILA ZA KORIŠTENJE AKU ALATA

UPOZORENJE!

Ovaj aparat usklađen je s obaveznim sigurnosnim propisima koji se odnose na električnu opremu. Međutim, nepravilna upotreba može biti štetna za ljude i imovinu. Ove upute za rad pročitajte pažljivo i do kraja prije nego što uključite aparat. Ako je uopće moguće, sačuvajte upute za rad, jamstveni certifikat, račun, kao i ambalažu i ambalažni materijal.

Ovaj aparat konstruiran je samo za upotrebu u privatnom sektoru i za predviđenu namjenu. Aparat nije prikladan za komercijalnu upotrebu. Aparat nikada ne koristite na otvorenom (osim ako nije konstruiran upravo za korištenje na otvorenom). Aparat ne izlažite toplini, izravnom sunčevom svjetlu ili vrlo velikoj vlazi (npr. kiši).

Aparat nikada ne uranjajte u tekućine i pazite na oštre rubove koji bi ga mogli oštetiti. Aparat nikada ne koristite dok su vam ruke vlažne ili mokre. Odmah izvucite njegov utikač iz utičnice ako se aparat smoči ili navlaži tijekom rada. Aparat ne uranjajte u vodu.

Ovaj mokri/suhi usisavač može se koristiti i čuvati u privatnoj kući.

Aparat je konstruiran za usisavanje materijala koji nisu opasni po vaše zdravlje i koji nisu zapaljivi.

Lisaks toote ostust tulenevatele seadusjärgsetele öigustele, kehtib tootele ka alltoodud garantiiga.

1. Tarbijatele on garantilaag 24 kuud ja algab sellel kuupäeval, mil toode osteti. Selle kuupäeva töestuseks on vaja arvet või mönda teist töendit ostu sooritamise kohta. Toode on mõeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.
2. Teatud osale elektrilistele (vahelduvvoolu/alalisvoolu) tööriistadele on võimalik pikendada eespool toodud garantiiaega, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarija peab registreerima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustumä tingimuslega. E-posli teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaaja tõestuseks.
3. Garantii katab köik defektid toote garantiiaja jooksul, kui ostu kuupäeval ilmnevad talitlus- või materjalivead. Garantii piirdub toote remondi ja/või väljavahetamisega ning ei sisalda muid kohustusi, muu hulgas ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtotstarbeliselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel:

– toode on kahjustatud vale hoolduse töttu
- toodet on muudetud
– toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud
- kahju on tekkinud kasutusjuhendi mittejärgimisest
- tootel puudub CE-märgis
– toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata.
– toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus)
– välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju
- tavapärane kulumine ja katkised varuosad
– ebaõige kasutamine, tööriista ülekoormamine
- heakskiitmata tarvikute või osade kasutamine
koos tööriistaga saadud või eraldi ostetud elektriliste tööriistade tarvikud. Need erandid puudutavad muu hulgas kruvikeeraja otsakuid, puuriterasid, lihvkettaid, lihvpaberit ja -taldu, külgjuhikuid
- Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas remondi- ja hoolduskomplektid, süsinikharjad, laagrid, padrunid, SDS-puuriterade tarvikud, toitejuhe, lisakäepide, transpordikott, lihvplaat, tolmukott, tolmu väljalasketoru, vildist seibid, löökmutrivötme völlid ja vedrud jne.

1. Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse, mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.
2. Garantii alusel tehtavad remonditööd / asendamine on tasuta. See ei pikenda garantii kehtivusaega ega tähista uue garantiiaja algust. Väljavahetudud osad või tööriistad kuuluvad meile. Mönedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed õigused
3. See garantii kehtib Euroopa Liidus, Šveitsis, Islandil, Norras, Liechtensteinis, Türgis, Venemaal ja Ühendkuningriigis. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii.

VOLITATUD HOOLDUSKESKUS

Tootega seotud påringute või probleemide korral põörduge kohaliku volitatud hoolduskeskuse poole (vt www.ryobitools.eu) või otse aadressile: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Märkige ära sildil olev seerianumber ja toote tüüp.

HR UVJETI PRIMJENE JAMSTVA TVRTKE RYOBI

ET RYOBI on ettevõtte Ryobi Limited kaubamärk, mida kasutatakse litsentsi alusel.

HR RYOBI je žig tvrtke Ryobi Limited i koristi se po licenci.
