RVC1530IPTG - Pölynimuri RYOBI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vesi- ja pölyimuri
Merkki	RYOBI
Malli	RVC1530IPTG
Syöttöjännite	220-240 V ~ 50 Hz
Nimellisteho	1500 W
Työkaluliitäntä maksimiteho	2000 W
Säiliön tilavuus	30 L
Letkun halkaisija	35 mm
Letkun pituus	3,5 m
Pölysuodatin	Pestävä patruunasuodatin
Nestesuodatin	Vahtosuodatin
Suojausluokitus	IPX4
Maksimi-imu	20 kPa
Maksimi ilmavirta	50,5 dm³/s
Maksimipaine	21,5 kPa
Virtajohdon pituus	4 m
Paino	7,5 kg
Toiminnot	Pölyn ja nesteen imurointi, puhallus, sähkötyökalun liitäntä
Turvallisuus	Kelluva turvaventtiili, automaattinen pysäytys ylitäytön yhteydessä
Mukana tulevat tarvikkeet	2 jatkeputkea, lattiasuulake, rakosuulake, pyöreä harja, 3,5 m letku, pyörät, kangasesisuodatin, patruunasuodatin, vahtosuodatin, pölypussi

Usein kysytyt kysymykset - RVC1530IPTG RYOBI

Miten imuria käytetään nesteiden imurointiin?

Irrota patruunasuodatin ja pölypussi, asenna sen jälkeen mukana toimitettu vahtosuodatin. Varmista, että säiliö on puhdas ja kytkin on OFF-asennossa ennen kytkemistä. Imuroi jättämällä tilaa suulakkeen päähän ilman pääsyn mahdollistamiseksi.

Mitä tehdä, jos imuteho heikkenee?

Tarkista ensin, onko pölypussi täynnä tai onko suodatin tukossa. Puhdista tai vaihda patruunasuodatin tai pölypussi. Tarkista myös, ettei suulake, letku tai säiliön sisääntulo ole tukossa.

Miten patruunasuodatin puhdistetaan?

Irrota imuri verkosta. Poista patruunasuodatin kiertämällä pidike vastapäivään. Naputtele suodatinta varovasti tai harjaa se lika pois. Parhaan suorituskyvyn saavuttamiseksi vaihda se 3-6 kuukauden välein.

Miten asennan vahtosuodattimen nesteille?

Kun olet poistanut patruunasuodattimen, aseta vahtosuodatin varovasti suodatinkehikon päälle varmistaen, että se peittää sen kokonaan. Se on valmis käytettäväksi nesteiden imurointiin.

Imuri ei käynnisty, mitä tarkistaa?

Tarkista ensin sähköliitäntä. Varmista, että johto on kunnolla kytketty ja pistorasia toimii. Jos säiliö on täynnä nestettä, kelluva turvaventtiili on saattanut pysäyttää imun. Tyhjennä säiliö. Jos ongelma jatkuu, tarkistuta laite ammattilaisella.

Voiko imuria käyttää ilman pölypussia?

Kyllä, nesteiden imuroinnissa ei tule käyttää pölypussia. Pölyä imuroitaessa pölypussi on suositeltava, mutta imuri voi toimia pelkällä patruunasuodattimella. Pussin käyttö kuitenkin parantaa suodatusta ja suojaa moottoria.

Miten puhallustoimintoa käytetään?

Aseta letkun suuri pää moottorikotelon yläosassa olevaan puhallusliitäntään. Kiinnitä rakosuulake letkuun. Kytke imuri verkkoon ja aseta kytkin asentoon I. Suuntaa puhallusilma vain työalueelle käyttäen tarvittaessa suojalaseja ja pölynaamaria.

Mikä on säiliön maksimitilavuus nesteille?

Säiliön kokonaistilavuus on 30 L. Nesteitä imuroitaessa kelluva turvaventtiili pysäyttää imun automaattisesti, kun neste saavuttaa maksimikapasiteetin (noin 30 L). Älä jätä imuria ilman valvontaa ylivuodon välttämiseksi.

Miten sähkötyökalu kytketään työkaluliitäntään?

Kytke sähkötyökalu (max 2000 W) imurin työkaluliitäntään. Käynnistä sähkötyökalu, siirrä sitten imurin kytkin asentoon I. Kun sammutat työkalun, imuri sammuu hetken kuluttua.

Miten säiliö tyhjennetään nesteiden imuroinnin jälkeen?

Käytön jälkeen aseta kytkin asentoon O ja irrota imuri verkosta. Avaa säiliön pohjassa oleva tyhjennysaukko ja valuta neste sopivaan astiaan. Puhdista ja kuivaa säiliön sisä- ja ulkopuoli ennen varastointia.

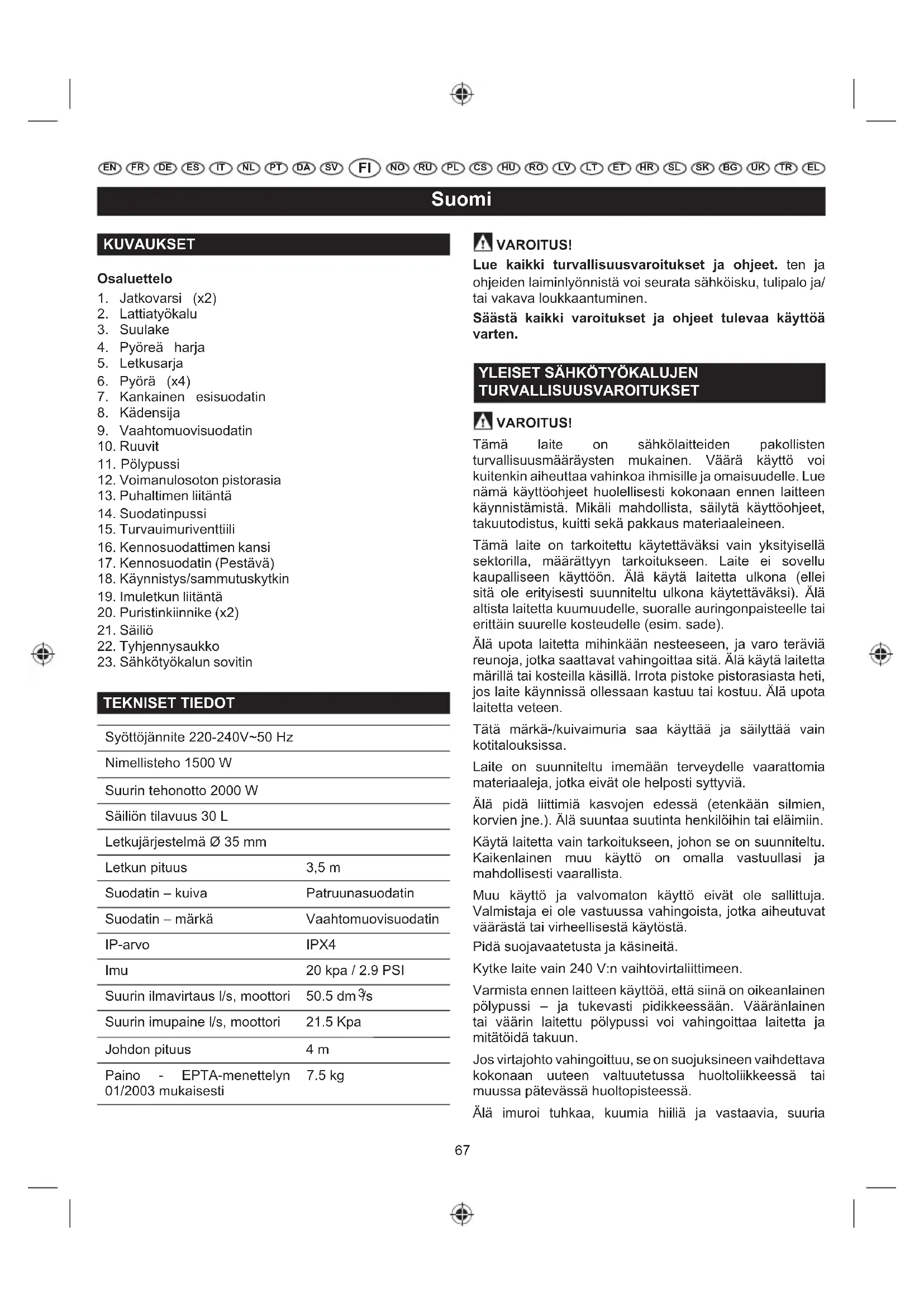

KÄYTTÖOHJE RVC1530IPTG RYOBI

1. Jatkovarsi (x2)
2. Lattiatyökalu
3. Suulake
4. Pyöreä harja
5. Letkusarja
6. Pyörä (x4)
7. Kankainen esisuodatin
8. Kädensija
9. Vaahtomuovisuodatin
10. Ruuvit
11. Pölypussi
12. Voimanulosoton pistorasia
13. Puhaltimen liitäntä
14. Suodatinpussi
15. Turvauimuriventtiili
16. Kennosuodattimen kansi
17. Kennosuodatin (Pestävä)
18. Käynnistys/sammutuskytkin
19. Imuletkun liitäntä
20. Puristinkiinnike (x2)
21. Säiliö
22. Tyhjennysaukko
23. Sähkötyökalun sovitin

TEKNISET TIEDOT

Syöttöjännite 220-240V~50 Hz
Nimellisteho 1500 W
Suurin tehonotto 2000 W
Säiliön tilavuus 30 L
Letkujärjestelmä ∅ 35 mm
Letkun pituus	3,5 m
Suodatin – kuiva	Patruunasuodatin
Suodatin – märkä	Vaahtomuovisuodatin
IP-arvo	IPX4
Imu	20 kpa / 2.9 PSI
Suurin ilmavirtaus l/s, moottori	50.5 dm ^3 /s
Suurin imupaine l/s, moottori	21.5 Kpa
Johdon pituus	4 m
Paino - EPTA-menettelyn 01/2003 mukaisesti	7.5 kg

VAROITUS!

Lue kaikki turvallisuusvaroitukset ja ohjeet. ten ja ohjeiden laiminlyönnistä voi seurata sähköisku, tulipalo ja/tai vakava loukkaantuminen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUSVAROITUKSET

VAROITUS!

Tämä laite on sähkölaitteiden pakollisten turvallisuusmääräysten mukainen. Väärä käyttö voi kuitenkin aiheuttaa vahinkoa ihmisille ja omaisuudelle. Lue nämä käyttöohjeet huolellisesti kokonaan ennen laitteen käynnistämistä. Mikäli mahdollista, säilytä käyttöohjeet, takuutodistus, kuitti sekä pakkaus materiaaleineen.

Tämä laite on tarkoitettu käytettäväksi vain yksityisellä sektorilla, määrättyyn tarkoitukseen. Laite ei sovellu kaupalliseen käyttöön. Älä käytä laitetta ulkona (ellei sitä ole erityisesti suunniteltu ulkona käytettäväksi). Älä altista laitetta kuumuudelle, suoralle auringonpaisteelle tai erittäin suurelle kosteudelle (esim. sade).

Älä upota laitetta mihinkään nesteeseen, ja varo teräviä reunoja, jotka saattavat vahingoittaa sitä. Älä käytä laitetta märillä tai kosteilla käsillä. Irrota pistoke pistorasiasta heti, jos laite käynnissä ollessaan kastuu tai kostuu. Älä upota laitetta veteen.

Tätä märkä-/kuivaimuria saa käyttää ja säilyttää vain kotitalouksissa.

Laite on suunniteltu imemään terveydelle vaarattomia materiaaleja, jotka eivät ole helposti syttyviä.

Älä pidä liittimiä kasvojen edessä (etenkään silmien, korvien jne.). Älä suuntaa suutinta henkilöihin tai eläimiin.

Käytä laitetta vain tarkoitukseen, johon se on suunniteltu. Kaikenlainen muu käyttö on omalla vastuullasi ja mahdollisesti vaarallista.

Muu käyttö ja valvomaton käyttö eivät ole sallittuja. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat väärästä tai virheellisestä käytöstä.

Pidä suojavaatetusta ja käsineitä.

Kytke laite vain 240 V:n vaihtovirtaliittimeen.

Varmista ennen laitteen käyttöä, että siinä on oikeanlainen pölypussi – ja tukevasti pidikkeessään. Vääränlainen tai väärin laitettu pölypussi voi vahingoittaa laitetta ja mitätöidä takuun.

Jos virtajohto vahingoittuu, se on suojuksineen vaihdettava kokonaan uuteen valtuutetussa huoltoliikkeessä tai muussa pätevässä huoltopisteessä.

Älä imuroi tuhkaa, kuumia hiiliä ja vastaavia, suuria

Suomi

lasinpaloja ja teräviä esineitä.

Älä imuroi tulostimien ja kopiokoneiden väriainepölyä, sillä se on sähköä johtavaa. Voi myös olla, että märkä-/kuivaimurin suodatinjärjestelmä ei suodata sitä kokonaan ja sitä voi näin ollen päästä ilmaan poistoilmapuhaltimen kautta.

Älä imuroi syttyviä tai myrkyllisiä nesteitä, kuten bensiiniä, öljyä, happoja tai muita haihtuvia aineita.

Älä imuroi nestettä, jonka lämpötila on yli 60 °C, tai myrkyllistä tai syttyvää pölyä.

Älä aseta laitetta milloinkaan kyljelleen makaamaan. Kiinnitä erityistä huomiota vaakatasoon ja riittävään vakauteen portaissa.

Irrota laite pistorasiasta aina käytön jälkeen ja ennen suodattimien tai lisävarusteiden puhdistamista tai vaihtamista.

Sähkölaitteita saavat korjata vain tehtävään koulutetut asiantuntijat. Virheellinen korjaus asettaa käyttäjän alttiiksi suurelle vaaralle.

Älä säilytä laitetta suoraan kuuman uunin tai lämpöpatterin vieressä.

Lapset, kehitykseltään rajoitteiset ja ikääntyneet eivät usein ole tietoisia sähkölaitteiden käsittelyyn sisältyvistä vaaroista. Heidän ja kenenkään tämän laitteen käyttöön harjaantumattoman ei pidä työskennellä sillä.

Kytke laitteesta virta pois aina ennen kuin puhdistat sitä tai irrotat siitä mitään. Irrota pistoke liittimestä, jos laitteen on tarkoitus seistä pitkään käyttämättömänä. Älä irrota pistoketta johdosta vetämällä, tartu aina pistokkeesta. Poista laitteesta myös kaikki erikoisvarusteet.

Pidä laite aina puhtaana. Älä käytä laitteen puhdistamisessa liuottimia tai puhdistusaineita, jotka saattavat vahingoittaa sitä tai käyttäjää.

Älä jätä laitetta päälle ilman valvontaa. Jos poistut työskentelyalueelta, kytke laitteesta virta pois tai irrota pistoke (älä vedä virtajohdosta, tartu pistokkeesta).

Kun käytät laitetta, huolehdi siitä, että virtajohtoon ei kompastuta, äläkä anna lasten käyttää laitetta.

Älä käytä laitetta väsyneenä, lääkityksen, alkoholin, muiden päihteiden tai lääketieteellisen hoidon alaisena.

Tarkista laite ja virtajohto säännöllisesti mahdollisten vaurioiden varalta. Älä käytä viallista laitetta.

Älä yritä itse korjata laitetta. Jos laite tarvitsee korjaamista, käytä aina valtuutettua ammattilaista. Vaihdata vialliset virtajohdot aina viivyttelemättä valmistajalla tai pätevässä huoltoliikkeessä. Käytä sähköiskun ja loukkaantumisen välttämiseksi aina samantyyppistä virtajohtoa.

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Hyväksymättömät osat tai kolmannen osapuolen lisävarusteet voivat aiheuttaa vaaran ja mitätöidä takuun.

Tarkista uimuri usein.

Jos huomaat laitteen vuotavan nestettä, sammuta se välittömästi ja irrota pistoke pistorasiasta.

Älä upota laitetta veteen. Huolehdi, ettei laitteelle roisku vettä.

Hävitä jätevesi lakisääteisten määräysten mukaisesti.

Säilytä laitetta kuivassa, turvallisessa paikassa, poissa lasten ulottuvilta.

Kiinnitä erityistä huomiota myös jäljempänä olevaan "Erityiset turvallisuusmääräykset" -osioon.

Tätä laitetta ei ole tarkoitettu sellaisten ihmisten käytettäväksi tai puhdistettavaksi, joiden ruumiin, aistien tai mielen suorituskyky on heikentynyt tai joilta puuttuu kokemusta ja yleistietämystä, ellei heidän turvallisuudestaan laillisesti vastuussa oleva neuvo heitä laitteen käytössä. Heitä on valvottava laitteen käytön aikana. Lapset eivät saa käyttää tai puhdistaa laitetta tai leikkiä sillä, ja kun se ei ole käytössä, se tulee olla poissa lasten ulottuvilta.

Lapsia on pidettävä silmällä, jotta he eivät pääse leikkimään lisälaitteilla.

Jos virtajohto vaurioituu, vaaratilanteiden välttämiseksi sen uusinta on annettava valmistajan, valmistajan huoltolikkeen tai vastaavan ammattitaitoisen henkilön tehtäväksi.

Sähkövirran on tultava vikavirtasuojakytkimen (RCD) kautta, laukaisuvirta saa olla enint. 30 mA.

Käytä vain säänkestävää jatkojohtoa. Tarkista jatkojohto vaurioiden varalta aina ennen jokaista käyttökertaa. Suorista jatkojohto käytön aikana, sillä vyyhdillä olevat johdot voivat ylikuumentua. Vahingoittuneita jatkojohtoja ei saa korjata. Ne on korvattava uusilla, vastaavantyyppisillä johdoilla.

KUN KÄYTÄT PUHALLINTOIMINTOA:

Suuntaa ilmanpoisto ainoastaan työskentelyalueelle – ei koskaan ihmisiin tai eläimiin.

Älä käytä puhallinta ruiskuna märkätoimintatilassa. Käytä pölymaskia ja suojalaseja.

VAROITUS

Sammuta laite ja irrota pistoke pistorasiasta aina ennen kuin asennat, avaat tai tyhjennät likasäiliön tai liität/irrotat lisävarusteita tai teet huolto- tai vianmääritystarkistuksia.

TÄRKEÄÄ!

Jos letku tai työkalut ovat tukossa, sammuta laite ja poista tukos ennen uudelleenkäynnistystä.

Suomi

TÄRKEÄÄ!

Suodattimien säännöllinen puhdistus ja vaihto ylläpitävät imurin suorituskykyä. Vax suosittelee, että suodattimet tarkistetaan, puhdistetaan ja vaihdetaan säännöllisin väliajoin.

TAKUU EI KORVAA PÖLYNIMURIN VAURIOTA, JOKA JOHTUU YLEISTEN TURVALLISUUSTIETOJEN JA NÄIDEN KÄYTTÖOHJEIDEN NOUDATTAMISEN LAIMINLYÖNNISTÄ

SÄILYTÄ NÄMÄ KÄYTTÖOHJEET MYÖHEMPÄÄ TARVETTA VARTEN

ERITYISET TURVALLISUUUSSÄÄNNÖT

Älä imuroi kuumaa tuhkaa äläkä teräviä, leikkaavia esineitä.

Älä käytä imuria märkätiloissa.

Älä käytä laitetta ilman pölypussia (poikkeuksena märkäimurointi tai kennosuodattimen käyttö). Varmista, että pölypussi on asennettu laitteeseen oikein.

Kun käytät laitetta, huolehdi, että hiukset, vaatteet, kädet tai jalat eivät ole vaarassa joutua laitteen sisään.

Pidä pölynimuri loitolla lämmönlähteistä, kuten lämmittimistä, uuneista ja vastaavista.

LAITTEEN HÄVITTÄMINEN

Laite sisältää sähkö- ja elektroniikkakomponentteja, eikä sitä siksi saa hävittää kotitalousjätteenä.

Hävittämisessä on ehdottomasti noudatettava paikallista voimassa olevaa lainsäädäntöä.

TARKOITUKSENMUKAINEN KÄYTTÖ

Laite soveltuu kuivan, syttymättömän pölyn ja nesteiden keräämiseen.

Tämä laite on tarkoitettu käytettäväksi vain yksityisellä sektorilla, määrättyyn tarkoitukseen. Laite ei sovellu kaupalliseen käyttöön. Älä käytä laitetta ulkona (ellei sitä ole erityisesti suunniteltu ulkona käytettäväksi). Älä altista laitetta kuumuudelle, suoralle auringonpaisteelle tai erittäin suurelle kosteudelle (esim. sade).

Kaikkea muuta käyttöä pidetään vääränä. Valmistaja ei vastaa mistään tällaisesta käytöstä johtuvasta vahingosta. Tällaiseen käyttöön sisältyvä riski on yksinomaan käyttäjän vastuulla.

Laitteen oikea käyttö käsittää valmistajan antamien asianmukaista käyttöä, huoltoa ja korjauksia koskevien ohjeiden noudattamisen.

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme vain omalla vastuullamme, että Teknisissä tiedoissa kuvattu tuote täyttää kaikki direktiivien 2011/65/EU (RoHs), 2014/35/EU, 2014/30/EU määräykset ja että seuraavia yhdenmukaistettuja standardeja on käytetty:

EN 60335-1:2012/A2:2019

EN 60335-2-2:2010/A1:2013

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN IEC 63000:2018

Valtuutettu laatimaan tekninen tiedosto.

Techtronic Industries GmbH

Max-Eyth-Straße 10

71364 Winnenden

Germany

PAKKAUKSEN SISÄLTÖ

Katso kuvaa 2 - 4.

Pura laatikon sisältö huolellisesti.

Tartu kahteen yläosaa paikallaan pitävään puristinkiinnittimeen ja taita ne ylöspäin.

Löysää kiinnittimet, poista yläosa ja sen jälkeen säiliön sisältö.

Tarkista osaluettelosta, että mitään osia ei puutu, tarkista myös, että kuljetuksenaikaisia vaurioita ei ole.

Jos osia puuttuu tai jokin osa on vahingoittunut, ota heti yhteyttä jälleenmyyjään.

KOKOAMINEN

1. Varmista, että virtajohto on irti pistorasiasta.
2. Avaa kiinnittimet. (Kuva 2)
3. Nosta yläosa pois säiliöstä. (Kuva 3)
4. Poista säiliön sisältö. (Kuva 4)
5. Käännä säiliö ylösalaisin ja työnnä sen neljään jalkaan pyörät.
6. Varmista, että kiinnitys tulee oikein. Älä kiristä liikaa.

Suomi

(Kuva 5)

1. Työnnä kädensija tehopäässä oleviin hahloihin ja paina paikalleen. (Kuva 6)
2. Laita kuivaimurointiin toimituksen mukana tulleet kennosuodatin ja pölypussi paikoilleen. (Kuva 7, Kuva 8)

3. Laita märkäimurointiin toimituksen mukana tullut vaahtomuovisuodatin paikalleen. (Kuva 9)

4. Laita yläosa takaisin säiliöön. (Kuva 10)

5. Kohdista yläosa puristinkiinnittimiin ja paina sitä, kunnes kiinnikkeet napsahtavat. (Kuva 10)
6. Työnnä letkun leveämpi pää säiliön etupuolella olevaan tuloaukkoon, ja lukitse se paikalleen kääntämällä. (Kuva 11)
7. Kiinnitä imuputkeen imuroinnissa tarvittava lisävaruste. (Kuva 12)

KÄYTTÖ

KUIVAIMUROINTI

VAROITUS

Lue turvallisuutta koskevat ohjeet niin, että ymmärrät ne, ja noudata niitä.

Muistettavaa: ÄLÄ imuroi vaarallisia aineita. Vääränlaisen pölypussin käyttö mitätöi takuun.

1. Varmista, että virtajohto on irti pistorasiasta.
2. Varmista, että kennosuodatin on laitettu paikalleen oikein.
3. Varmista, että suodatin on työnnetty sisään koko pituudeltaan. (Kuva 13) Varmista, että säiliössä on pölypussi. (Kuva 8)
4. Laita yläosa takaisin säiliöön, ja kiinnitä se puristinkiinnikkeillä lujasti paikalleen. (Kuva 10)
5. Työnnä letkun leveämpi pää säiliön etupuolella olevaan tuloaukkoon, ja lukitse se paikalleen. Paina tarvittava lisäosa paikalleen letkun tai jatkeen vapaaseen päähän. (Kuva 12)
6. Liitä virtajohto pistorasiaan.
7. Kytke moottori päälle kääntämällä kytkin I-asentoon (PÄÄLLÄ). (Kuva 14)
8. Käännä kytkin imuroinnin jälkeen O-asentoon (POIS PÄÄLTÄ) ja irrota virtajohto pistorasiasta. (Kuva 15)

VAROITUS

ÄLÄ KÄYTÄ KENNOSUODATINTA MÄRILLE TAI TERÄVILLE MATERIAALEILLE.

ÄLÄ KÄYTÄ PÖLYPUSSEJA MÄRKÄIMUROINNISSA.

VAHVISTA PÖLYTIIVIYTTÄ

Kennosuodattimen peittäminen oranssilla kankaisella esisuodattimella lisää pölytiivyttä.

Laita esisuodatin kennosuodattimen päälle, ja kiristä se

lujasti paikalleen suodatinkoriin narulla. (Kuva 16)

Kankaista esisuodatinta EI voi käyttää yksinään.

MÄRKÄIMUROINTI

VAROITUS

1. Lue turvallisuutta koskevat ohjeet niin, että ymmärrät ne, ja noudata niitä.
   Muistettavaa: ÄLÄ imuroi vaarallisia aineita.
2. Varmista, että virtajohto on irti pistorasiasta.
   Varmista, että säiliö on puhdas ja pölytön.
3. Poista kennosuodatin ja pölypussi, laita vaahtomuovisuodatin suodatinkorin päälle ja säiliön yläosa takaisin paikalleen. (Kuva 9) ÄLÄ käytä kennosuodatinta märille tai teräville materiaaleille.
4. Liitä imuletkuun imuroinnissa kulloinkin tarvittava suutin. (Kuva 12)
5. Varmista, että kytkin on O-asennossa (POIS PÄÄLTÄ), ennen kuin liität virtajohdon pistorasiaan.
6. Kytke moottori päälle kääntämällä kytkin l-asentoon (PÄÄLLÄ). (Kuva 14)
7. Käännä kytkin käytön jälkeen O-asentoon (kuva 15) ja irrota virtajohto, tyhjennä ja kuivaa säiliö sen jälkeen. (Kuva 16, Kuva 17)

VAROITUS

Vaahtomuovisuodatin on poistettava märkäimuroinnin jälkeen ja muistettava asentaa sen tilalle kennosuodatin ennen seuraavaa kuivaimurointia.

TÄRKEÄÄ!

Kun imuroit suuria nestemääriä, älä upota suutinta kokonaan nesteeseen; jätä suuttimen aukon kärkeen rako, jotta ilma pääsee virtaamaan sisään.

Laitteen uimuriventtiili pysäyttää imutoiminnon säiliön saavutettua enimmäiskapasiteettinsa. Huomaat moottorin nopeuden kasvun.

Sammuta tällöin laite, irrota se virransyötöstä ja tyhjennä neste sopivaan astiaan tai viemäriin. Jos haluat jatkaa imurointia, laita tyhjennysaukon korkki takaisin kiinni. Kun lopetat märkäimuroinnin, sammuta laite ja irrota pistoke virransyötöstä.

Tyhjennä säiliö, ja puhdista ja kuivaa se sisä- ja ulkopuolelta ennen säilytykseen siirtämistä.

SÄHKÖLAITTEIDEN LIITTÄMINEN

Liitä sähkölaite Shopvacin tehonottoon.

Kytke sähkölaite päälle. Liitä vain sähkölaitteita, joiden maksimiteho on 900 W.

Käännä kytkin I-asentoon (Kuva 19) Kun sähkölaite on kytketty pois päältä, pölynimuri sammuu tietyn ajan kuluttua.

Suomi

PUHALTIMEN TOIMINTA

Tässä märkä-/kuivaimurissa on puhallustoiminto.

Kun haluat käyttää puhallintoimintoa, noudata lueteltuja ohjeita.

VAROITUS

Pidä suojalaseja aina kun käytät puhallinta.

Pidä sivulliset loitolla, kun puhallat roskia.

Pidä kasvomaskia, jos puhaltaminen nostattaa pölyä.

1. Työnnä letkun paksu pää moottorin kotelon yläosassa olevaan puhaltimen liitäntään. (Kuva 20)
2. Liitä rakosuutin imuletkuun. (Kuva 21)
3. Varmista, että virtakytkin on kytketty pois päältä, ja liitä pistoke pistorasiaan.
4. Kytke moottori päälle kääntämällä kytkin I-asentoon (PÄÄLLÄ). (Kuva 14)
5. Laite puhaltaa nyt imuletkun läpi, ja sitä voidaan käyttää letkun tukoksen poistamiseen.
6. Kun lopetat toiminnon, käännä kytkin O-asentoon (POIS PÄÄLTÄ) ja irrota pistoke pistorasiasta. (Kuva 15)

VAROITUS

Jos letku on edelleen tukossa, sammuta laite ja puhdista letku käsin.

HUOLTO

KUIVASUODATTIMEN ASENNUS JA PUHDISTUS

Huom: Irrota laite pistorasiasta aina ennen huoltotoimenpiteiden suorittamista.

Kuivasuodattimen asentaminen

1. Asenna kuivasuodatin suodatinkotelon päälle litteä pää kohti alipainepäätä. Paina suodatin varovasti sisään, kunnes se pysähtyy tehopäätä vasten. (Kuva 22 & 23)
2. Aseta suodattimen pidike kennosuodattimen päälle korotusreunuksen yli ja kiristä se kiertämällä pidikettä myötäpäivään, älä kiristä liikaa. (Kuva 24 & 25)

Kuivasuodattimen irrottaminen ja puhdistaminen

1. Avaa suodattimen pidike ja irrota se kääntämällä pidikkeen kahvaa vastapäivään
2. Tartu kuivasuodattimeen ja vedä sitä varovasti ylöspäin poistamista varten. (Kuva 26)
3. Poista lika kennosuodattimesta varovasti napauttamalla tai harjaamalla. Parhaan suorituskyvyn saavuttamiseksi suosittelemme suodattimen vaihtamista 3–6 kuukauden välein, käyttöasteesta riippuen.
4. Laita puhdistettu tai uusi suodatin paikalleen edellä kuvattujen ohjeiden mukaisesti.

VAAHTOMUOVISUODATTIMEN ASENNUS JA PUH-DISTUS

Huom: Irrota laite pistorasiasta aina ennen huoltotoimenpiteiden suorittamista.

Asenna vaahtomuovisuodatin

Ennen kuin asennat vaahtomuovisuodattimen, poista kuivapölysuodatin ohjeiden mukaisesti.

Liu'uta vaahtomuovisuodatin varovasti suodatinkoteloon siten, että kotelo peittyy kokonaan. (Kuva 9 & 27)

Puhdista vaahtomuovisuodatin

Poista vaahtomuovisuodatin varovasti. (Kuva 28)

Pese vaahtomuovisuodatin miedolla saippuavedellä ja huuhtele puhtaalla vedellä. (Kuva 29)

Anna suodattimen kuivua ilmassa ennen seuraavaa asennusta ja käyttöä.

SYMBOLIT

V Volti

Hz Hertz

Lue ohjeet huolellisesti ennen laitteen käynnistämistä.

Kierrätä

Älä hävitä sähkötyökaluja kotitalousjätteen mukana.

Käyttöikänsä pään tulleet sähkötyökalut ja elektroniset laitteet on kerättävä erikseen ja toimitettava niille tarkoitettuun ympäristövaatimukset täyttävään jätteenkierrätyslaitokseen. Kysy paikalliselta viranomaiselta tai jälleenmyyjältä kierrätysneuvoja ja keräyspiste.

Eurooppalainen vaatimustenmukaisuusmerkintä

Suomi

USEIN KYSYTYT KYSYMYKSET

VAROITUS!

Pienennä henkilövahingon vaaraa irrottamalla imurin pistoke pistorasiasta aina ennen huolto-/ vianmääritystarkistuksia

Ongelma Syy Ratkaisu

Laite ei toimi. Laitteessa ei ole virtaa.		Tarkista virransyöttö.
	Toimintahäiriö virtajohdossa, kytkimessä tai moottorissa.	Anna pätevän henkilön tarkistaa viallinen osa tai vaihda se.
	Säiliö täynnä nestettä.	Tyhjennä säiliö.
Pölyä poistuu moottorin kannesta. Pölypussi revennyt tai puuttuu kokonaan.		Laita pölypussi paikalleen tai vaihda se.
Heikko imuteho ja suuri moottorin nopeus / voimakas tärinä.	Pölypussi täynnä.	Vaihda pölypussi.
	Imusuutin, letku tai säiliön tuloaukko tukossa.	Tarkista imusuutin, letku ja säiliön tuloaukko tukoksen varalta.

Norsk

BESKRIVELSER

Komponentliste

Ärge imege tolmuimejaga tuhka, kuuma sütt jmt, suuri klaasikilde ja teravaid esemeid.

Ärge kunagi imege tolmuimejaga kuuma tuhka ega teravaid esemeid.

Tällä tuotteella on oston luomien lakisääteisten oikeuksien ohella alla mainitun mukainen takuu.

1. Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostohetkestä. Tämän päivämärän tulee lukea laskussa tai muussa ostotositteessa. Tuote on suunniteltu ja tarkoitettu vain kuluttajien ja yksityiseen käyttöön. Takuu ei siis kata ammatti- eikä kaupallista käyttöä.

2. Joidenkin sähkötyökalujen (AC/DC) takuun kestoa on mahdollista laajentaa yllä mainittua kestoa pidemmäksi verkkosivuston www.ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson laajennukseen näkyy selkeästi myymälölissä ja/tai pakkaubsissa ja/tai tämä tieto sisältyy tuotedokumentaation. Loppukäyttjää täytyy rekisteröidä vasta hankitut työkalut internetissä 30 päivän kuluessa ostopäivämäärästä. Loppukäyttjää voi rekisteröidä laajennetun takuun kotimaassaan, jos se on lueltettuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tämä vaihtoehto on voimassa. Loppukäyttjäjen täytyy lisäksi hyväksyä tietojen tallennus, jotka heidän täytyy antaa online-tilassa sekä ehdot. Rekisteröinnin vahvistuskuitti, joka lähetetääan sähköpostiise, ja alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun takuun tositteina.

3. Takuu kattaa kaikki tuotteeseen takuuaikana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien saturnnais- ja seurannaisvahinkoja, mutta rajoittumatta niihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata:

- virheellisestä huollosta johtuvia vaurioita

- muunnettua tai muutettua tuotetta

- tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki, sarjanumero) on turmeltu, muutettu tai poistettu

- tämän käyttöoppaan laiminlyönnistä johtuvia vaurioita

- ei-CE-tuotetta

– tuotetta, jota on yrittänyt korjata epäpätevä ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.

- tuotetta, joka on liitetty virheelliseen teholähteeseen (ampeerit, jännite, taajuus)

- ulkoisten vaikutusten (kemiallinen, fyysinen, iskut) tai vieraiden aineiden aiheuttamaa vauriota

– normaaleja kuluvia varaosia

- virheellistä käyttöä, työkalun ylikuormitusta

– ei-hyväksyttyjen tarvikkeiden tai osien käyttöä

- sähkötyökalun tarvikkeita, jotka on toimitettu työkalun mukana tai ostettu erikseen. Poissuljettuja osia ovat ruuvausterät, poranterät, hiomalaikat, hiekkapaperi ja terät, sivuohjain, näihin kuitenkaan rajoittumatta

- Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisältyvät huolto- ja kunnossapitosetit, hiiliharjat, laakerit, teräistukat, SDS-porien kiinnitin tai istukka, virtajohto, apukahva, kuljetuskotelo, hiomalaikka, pölypussi, pölynpoistoputki, huopatiivisteet, iskunvääntimen pultit ja jouset yms. näihin kuitenkaan rajoittumatta.

1. Tuote on lähetettävä huollettavaksi valtuutettuun RYOBI-huoltoon tai näytettävä siellä. Niiden osoitteet kussakin maassa löytyvät seuraavasta luettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtii tuotteen lähetyksestä RYOBI-huolto-organisaatioon. Ku tuote lähetetään RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten polttoainetta, ja pakkaukseen täytyy merkitä lähettäjän nimi sekä vian lyhyt kuvaus.

2. Takuun kattama korjaus/vaihto on maksuton. Se ei tarkoita takuuajan laajennusta tai alkamista alusta. Vaihdetut osat tai työkalut siirtyvät valmistajan omistukseen. Joissakin maissa lähettäjän täytyy maksaa lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset oikeudet pysyvät koskemattomina

3. Tämä takuu on voimassa Euroopan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa, Venäjällä ja Yhdistyneessä kuningaskunnassa. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyijäan ja selvitä, onko jotain muuta takuuta.

VALTUUTETTU HUOLTO

Kaikki tuotteeseen liittyvät pyynnöt tai kysymykset voidaan osoittaa paikallisille valtuutetuille huoltoliikkeille (katso www.ryobitools.eu) tai suoraan osoitteeseen: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Ilmoita tarraan painettu sarjanumero ja tuotetyyppi.

NO RYOBI GARANTIBETINGELSER

FI RYOBI on Ryobi Limitedin omistama tavaramerkki, ja sitä käytetään lisenssin puitteissa.
