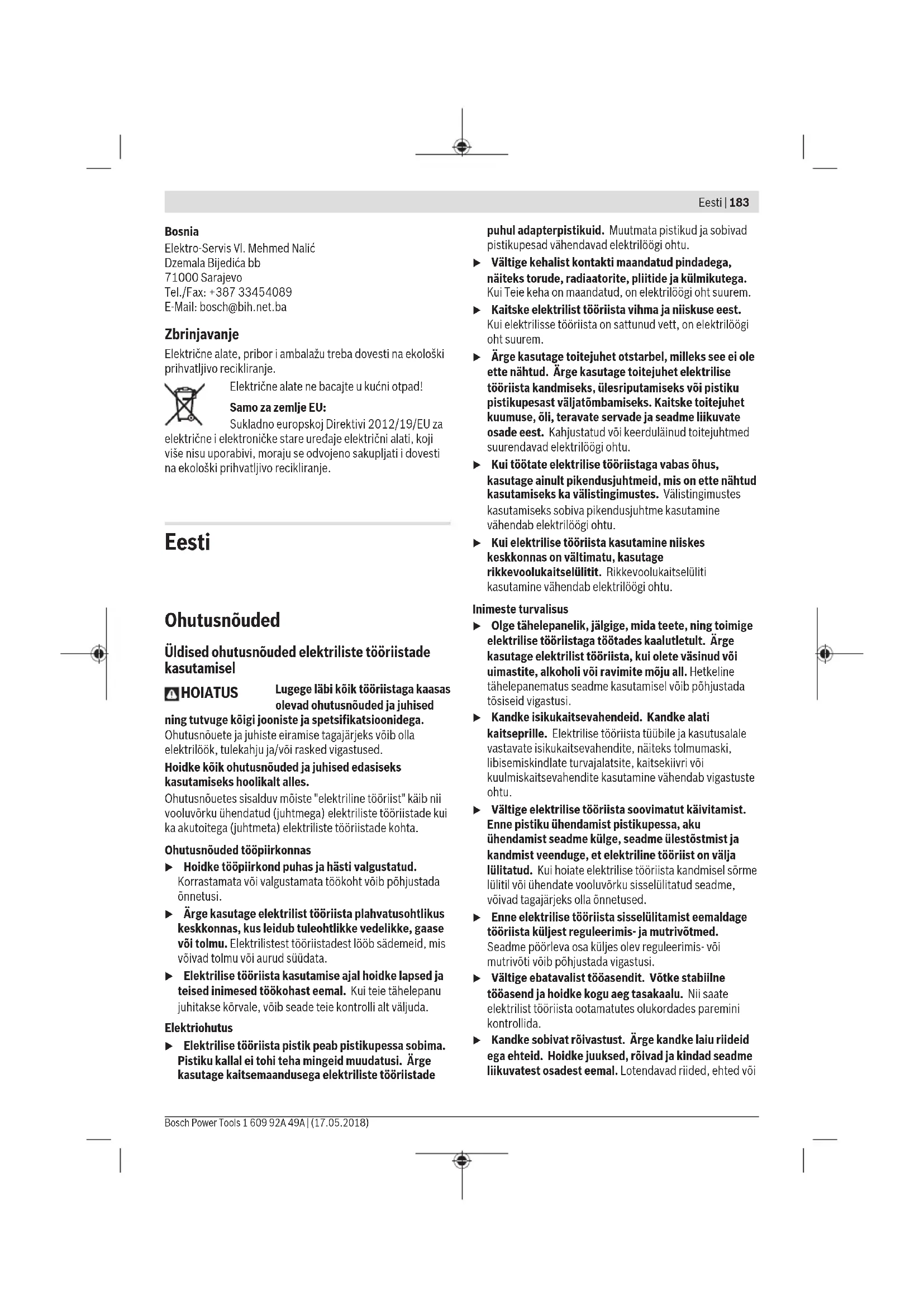

KASUTUSJUHEND GEX 150 AVE BOSCH

(3) Võnkumiskiiruse eelvaliku seaderatas (4) Sisse-/väljalüliti (5) Sisse-/väljalüliti lukustusnupp (6) Filtrielement (Microfilter System) A)(7) Komplektne tolmukarp (Microfilter System)

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Ekstsentriklihvija GEX 125 AVE GEX 150 AVE GEX 125-150 AVE Tootenumber 3 601 C7B 0.. 3 601 C7B 1.. 3 601 C7B 1.. Lihvtaldrik tarnekomplektis – läbimõõt 125mm ● – ● – läbimõõt 150mm – ● ● Võnkumiskiiruse eelvalik ● ● ● Nimivõimsus W 400 400 400 Tühikäigu-pöörlemiskiirus n

5500 – 12000 5500 – 12000 5500 – 12000 Võnkumiskiirus tühikäigul min

11000 – 24000 11000 – 24000 11000 – 24000 Võnkumisringi läbimõõt mm 4 4 4 Kaal EPTA-Procedure 01:2014 järgi kg 2,4 2,4 2,4 Kaitseklass / II / II / II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Andmed müra/vibratsiooni kohta Müraemissiooni väärtused vastavalt EN62841-2-4. Elektrilise tööriista ekvivalentne müratase on tavaliselt: 82dB(A); helivõimsustase 93dB(A). Mõõtemääramatus K= 1,5 dB. Kasutage kuulmiskaitsevahendeid! Võnkumise koguväärtus a

(kolme suuna vektorsumma) ja mõõtemääramatus K on leitud vastavalt EN62841-2-4: Kasutamine Võnkumiskiiruse aste Vastusurumisjõud [N]

Mõõtmine vastavalt EN62841-2-4 lihvijale (lihvpaber karedusega 180): Suurima jõudlusega jämelihvimine 6 50 2,5 1,5 Lakikihi vahelihvimine 5–6 10–20 2,5 1,5 Pehme puidu peenlihvimine 5–6 0–10 2,5 1,5 Kõva puidu peenlihvimine 5–6 10–20 2,5 1,5 Spooni peenlihvimine 5–6 10–20 2,5 1,5 Vana värvi- ja glasuurikihi mahalihvimine 5–6 30–40 2,5 1,5 Metallide lihvimine 5–6 30–40 2,5 1,5 Pahtlikihi lihvimine 5–6 20–30 2,5 1,5 Puidu- ja spoonikantide lihvimine 3–4 0–10 5,5 1,5 Kantidele kantud lakikihtide vahelihvimine 3–4 0–10 5,5 1,5 Termoplastide lihvimine 1–2 0–10 7,5 1,5 Mõõtmine vastavalt EN62841-2-4 poleerijale (lambavillast kattega): Poleerimine 1 0–10 3,5 2,5 Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks. Eesti | 185 Bosch Power Tools 1 609 92A 49A | (17.05.2018)186 | Eesti 1 609 92A 49A | (17.05.2018) Bosch Power Tools Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel põhilisteks ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Sellest tingituna võib tööperioodi kui terviku vibratsioonitase olla tunduvalt kõrgem. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Sellest tingituna võib tööperioodi kui terviku vibratsioonitase olla tunduvalt madalam. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Paigaldus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Lihvlehe valik Vastavalt töödeldavale materjalile ja soovitud pinnakihi eemaldamisele saab kasutada erinevaid lihvlehti: Materjal Kasutamine Teralisus – Värv – Lakk – Täitematerjal – Pahtel Värvi mahalihvimiseks jäme 40

Kruntvärvi lihvimiseks (nt pintslijälgede, värvipiiskade ja voolamisninade eemaldamiseks) keskmine 80

Kruntide lõpplihvimiseks enne värvimist peen 180

Expert for Wood – Erinevad puitmaterjalid (nt kõva puit, pehme puit, puitlaastplaadid, ehitusplaadid) Best for Wood – Kõva puit – Puitlaastplaadid – Ehitusplaadid – Metallmaterjalid Eellihvimiseks, nt karedad, hööveldamata prussid ja lauad jäme 40

Tasalihvimiseks ja väiksemate ebatasasuste kõrvaldamiseks keskmine 80

Puidu lõpp- ja peenlihvimiseks peen 180

– Autovärv – Kivi – Marmor – Graniit – Keraamika – Klaas – Pleksiklaas – Klaaskiudplastid Eellihvimiseks jäme 80 Kujulihvimiseks ja servade ümardamiseks keskmine 100

Peenlihvimiseks kuju andmisel peen 180

Läiklihvimiseks ja servade ümardamiseks väga peen 600

Lihvpaberi vahetamine (vt jn A) Lihvpaberi (10) eemaldamiseks kergitage seda servast ja tõmmake lihvtaldrikult (8) maha. Eemaldage enne uue lihvpaberi paigaldamist lihvtaldrikult (8) mustus ja tolm, nt pintsliga. Lihvtaldriku (8) pealispind koosneb takjakangast, millele saate takjakinnitusega lihvpaberid kiiresti ja lihtsalt kinnitada. Suruge lihvpaber (10) tugevalt lihvtaldriku (8) alaküljele. Tolmu optimaalse äraimemise tagamiseks jälgige, et väljastantsitud kohad lihvpaberil kattuksid lihvtaldriku avadega.Lihvtaldriku valik Sõltuvalt konkreetsest tööst saab elektrilise tööriista varustada erineva kõvadusega lihvtaldrikutega: – Eriti pehme lihvtaldrik: sobib poleerimiseks ja tundlikuks lihvimiseks, ka kumerate pindade korral. – Pehme lihvtaldrik: sobib kõikideks lihvimistöödeks, universaalselt kasutatav. – Kõva lihvtaldrik: sobib tasaste pindade suuremahuliseks lihvimiseks. Lihvtaldriku vahetamine (vt jn B) Märkus: Vahetage vigastatud lihvtaldrik (8) kohe uue vastu. Tõmmake lihvleht või poleerimistööriist maha. Keerake kruvi (11) täiesti välja ja võtke lihvtaldrik (8) ära. Asetage uus lihvtaldrik (8) kohale ja pingutage kruvi uuesti. Märkus: Jälgige lihvtaldriku kohaleasetamisel, et kaasavõtja hambad haarduksid lihvtaldriku väljalõigetega. Märkus: Vigastatud lihvtaldriku kandurit tohib vahetada lasta ainult Boschi elektritööriistade volitatud klienditeenindusasutuses. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Iseimemine tolmukarbiga (vt jooniseid C–G) Lükake tolmukarp (7) väljapuhkeotsakule (12). Keerake sealjuures tolmukarpi nii, et väljalõiked tolmukarbis ühtivad väljapuhkeotsaku nagadega ja tolmukarp fikseerub tuntavalt. Tolmukarbi (7) täitetaset saab läbipaistvas anumas kergesti kontrollida. Tolmukarbi (7) tühjendamiseks tõmmake see veidi pöörates tahapoole maha. Kruvige filterelement (6) lahti ja tõmmake tolmukarbist (7) välja. Tühjendage tolmukarp. Koputage filtrielementi(6) tolmu lahtilöömiseks kergelt vastu kõva aluspinda. Puhastage filtrielemendi (6) lamellid pehme harjaga. Suunis: Optimaalse tolmueemaldamise tagamiseks tühjendage tolmukarp (7) õigeaegselt ja puhastage filtrielementi (6) korrapäraselt. Hoidke elektrilist tööriista vertikaalsete pindade töötlemisel alati nii, et tolmukarp (7) oleks alla suunatud. Väljast tolmueemaldus (vt jn H) Ühendage imivoolik (13) väljapuhkeotsakuga (12). Lükake imivoolik (joonisel kujutatud viisil) väljapuhkeotsakule, nii et väljapuhkeotsaku külgmised avad jäävad vabaks. Sel juhul ei ime elektriline tööriist ennast lihvimise ajal töödeldava detaili külge ega mõjuta pinna kvaliteeti. Ühendage imivoolik (13) tolmuimejaga (lisavarustus). Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate selle juhendi lõpust. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat. Horisontaalsete pindade töötlemisel hoidke seadet nii, et imivoolik on suunatud alla. Lisakäepide Lisakäepide (1) võimaldab mugavat käsitsemist ja optimaalset jõujaotust, eelkõige rohke materjali eemaldamise korral. Kinnitage lisakäepide (1) korpusele kruviga (2). Kasutus Kasutuselevõtt u Pöörake tähelepanu võrgupingele! Vooluallika pinge peab ühtima elektrilise tööriista andmesildil märgitud pingega. Andmesildil toodud 230V seadmeid võib kasutada ka 220V võrgupinge korral. Sisse-/väljalülitamine u Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma et lasete käepidemest lahti. Elektrilise tööriista sisselülitamiseks vajutage sisse-/ väljalülitit (4). Fikseerimiseks hoidke sisse-/väljalülitit (4) surutult ning vajutage täiendavalt fikseerimisnuppu (5). Elektrilise tööriista väljalülitamiseks vabastage sisse-/ väljalüliti (4). Fikseeritud sisse-/väljalüliti (4) korral kõigepealt vajutage seda ja seejärel vabastage. Võnkumiskiiruse eelvalimine Võnkumiskiiruse eelvalikurattaga (3) saate vajaliku võnkumiskiiruse eelvalida ka töötamise ajal. 1 – 2 madal võnkumiskiirus 3 – 4 keskmine võnkumiskiirus 5 – 6 suur võnkumiskiirus Vajalik võnkumiskiirus oleneb materjalist ja töötingimustest ning see tuleb kindlaks teha praktilise katse käigus. Eesti | 187 Bosch Power Tools 1 609 92A 49A | (17.05.2018)188 | Eesti 1 609 92A 49A | (17.05.2018) Bosch Power Tools Pärast pikemaajalist tööd madalal võnkumiskiirusel tuleks elektrilisel tööriistal lasta jahtumiseks töötada umbes 3 minutit tühikäigul maksimaalse võnkumiskiirusega. Lihvtaldriku pidur Integreeritud lihvtaldriku pidur alandab tühikäigul võnkumiskiirust, et elektrilise tööriista asetamisel töödeldavale detailile ei tekiks sooni. Kui tühikäigu võnkumiskiirus aja jooksul pidevalt tõuseb, on lihvtaldrik kahjustatud ja tuleb välja vahetada või on lihvtaldriku pidur kulunud. Kulunud lihvtaldriku pidur tuleb lasta välja vahetada Boschi elektriliste tööriistade volitatud klienditeenindusasutuses. Tööjuhised u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. u Elektriline tööriist ei sobi statsionaarseks tööks. Seda ei tohi kinnitada näiteks kruustangide vahele ega tööpingi külge. Pindade lihvimine Lülitage elektriline tööriist sisse, asetage see kogu lihvimispinnaga töödeldavale aluspinnale liigutage seda mõõduka survega mööda töödeldavat detaili. Lihvimisjõudlus ja lihvimispilt sõltuvad oluliselt lihvlehe valikust, eelvalitud võnkumiskiiruse astmest ja rakendatavast survest. Ainult laitmatu kvaliteediga lihvlehed tagavad hea lihvimisjõudluse ja säästavad elektrilist tööriista. Lihvlehtede kasutusea pikendamiseks töötage ühtlase survega. Surve liigne suurendamine ei suurenda lihvimisjõudlust, vaidkulutab kiiremini elektrilist tööriista ja lihvlehte. Ärge kasutage lihvlehte, millega on metalli töödeldud, teiste materjalide jaoks. Kasutage ainult Boschi originaal-lihvimistarvikuid. Jämelihvimine Paigaldage jämeda teralisusega lihvleht. Rakendage elektrilisele tööriistale ainult kerget survet, nii et see töötab kõrgemal võnkumiskiirusel ja suureneb eemaldatava materjali hulk. Peenlihvimine Paigaldage peenema teralisusega lihvleht. Survet kergelt varieerides või võnkumiskiiruse astme muutmisega saate vähendada lihvtaldriku võnkumiskiirust, nii et ekstsentriline liikumine säilib. Liigutage elektrilist tööriista töödeldaval detailil mõõduka survega ringikujuliselt või vaheldumisi piki- ja ristisuunas. Ärge kallutage elektrilist tööriista, et vältida töödeldava detaili, nt kattevineeri, läbilihvimist. Pärast töö lõppu lülitage elektriline tööriist välja. Poleerimine Ilmastiku mõju all olnud värvi või kriimustuste (nt akrüülklaasil) järelpoleerimiseks võib elektrilise tööriista varustada vastavate poleerimistööriistadega, nagu lambavillast mütsi, poleervildi või -käsnaga (lisavarustus). Pinna ülemäärase kuumenemise vältimiseks valige poleerimiseks madal võnkumiskiirus (aste 1 – 2). Kandke polituuri pisut väiksemale pinnale kui see, mida soovite poleerida. Töödelge poleerimisvahend sobivat poleerimistööriista kasutades ristuvate või ringikujuliste liigutustega ja mõõduka survega pinda sisse. Ärge laske poleerimisvahendil pinnal kuivada, see võib pinda kahjustada. Poleeritav pind ei tohi jääda otsese päikesekiirguse kätte. Heade poleerimistulemuste tagamiseks puhastage poleerimistööriistu korrapäraselt. Peske poleerimistööriistu nõrga pesuvahendi ja sooja veega, ärge kasutage lahusteid. Tabel kasutusvõimaluste kohta Järgnevas tabelis toodud andmed on soovituslikud. Konkreetseks tööks sobivaima kombinatsiooni saab kindlaks teha praktilise katsega. Kasutamine Teralisus (jämelihvimine/peenlihvimine) Võnkumiskiiruse aste Lakikihi vahelihvimine 120/400 5/6 Lakk/glasuur 40/80 5/6 Pehme puit 40/240 5/6 Kõva puit 60/320 5/6 Spoon 240/320 5/6 Alumiinium 80/240 5 Teras 60/240 5 Rooste eemaldamine teraselt 40/120 6 Roostevaba teras 120/240 5 Kivi 80/200 6Hooldus ja korrashoid Hooldus ja puhastus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral välja vahetada Boschi elektriliste tööriistade volitatud parandustöökojas. Klienditeenindus ja kasutusalane nõustamine Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch- pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10‑kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes ELliikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Latviešu Drošības noteikumi Vispārēji drošības noteikumi elektroinstrumentiem

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlasEkstsentriklihv- masin Tootenumber järgmiste normidega. Tehnilised dokumendid saadaval: *
