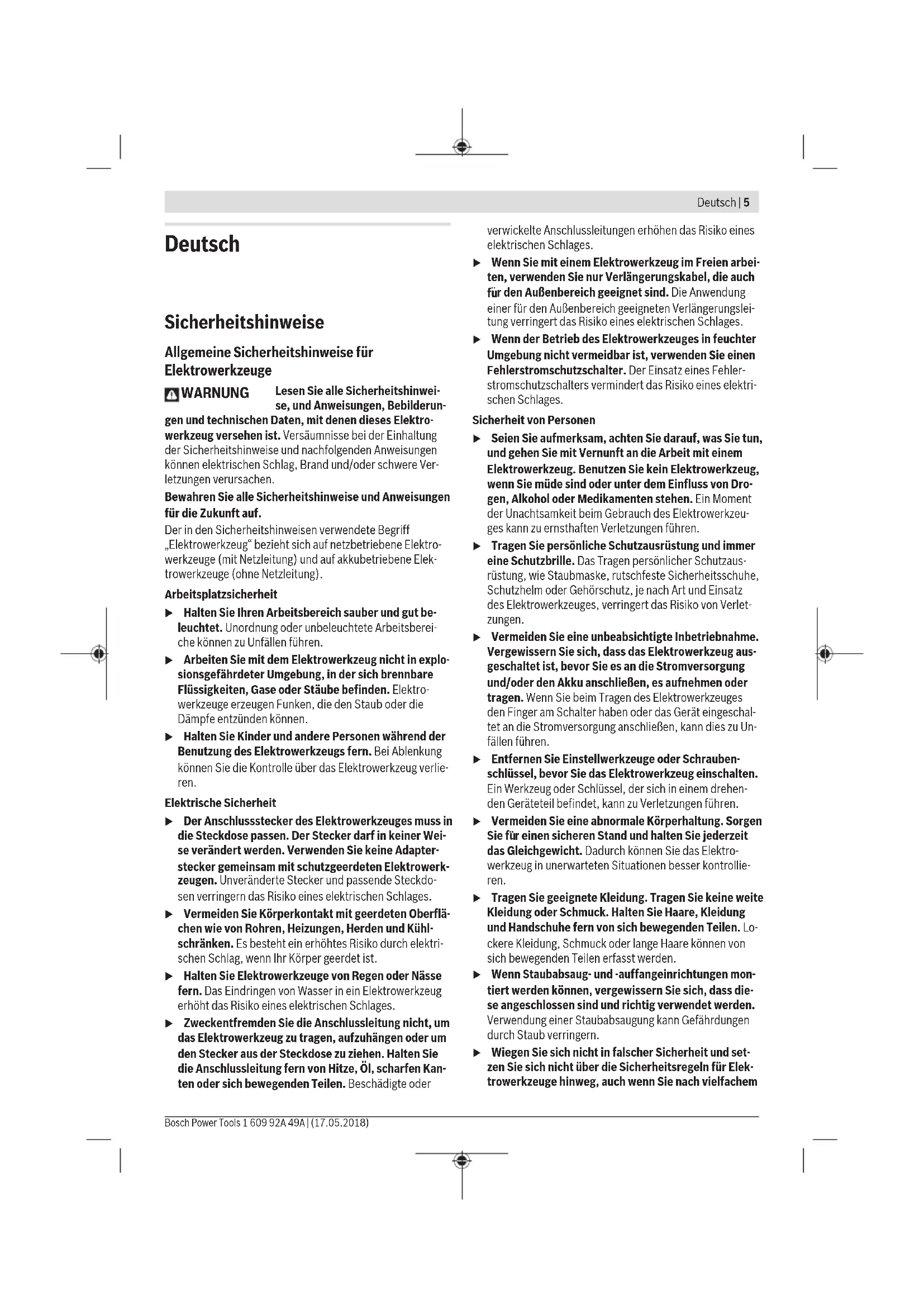

E FDeutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, und Anweisungen, Bebilderun- gen und technischen Daten, mit denen dieses Elektro- werkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Ver- letzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch

r den Außenbereich geeignet sind. Die Anwendung einer fur den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass die- se angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Deutsch | 5 Bosch Power Tools 1 609 92A 49A | (17.05.2018)6 | Deutsch 1 609 92A 49A | (17.05.2018) Bosch Power Tools Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fu

r Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Per- sonen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionie- ren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerk- zeuges beeinträchtigt ist. Lassen Sie beschädigte Tei- le vor dem Einsatz des Gerätes reparieren. Viele Unfäl- le haben ihre Ursache in schlecht gewarteten Elektro- werkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Schleifer u Verwenden Sie das Elektrowerkzeug nur für Trocken- schliff. Das Eindringen von Wasser in ein Elektrowerk- zeug erhöht das Risiko eines elektrischen Schlages. u Achten Sie darauf, dass keine Personen durch Fun- kenflug gefährdet werden. Entfernen Sie brennbare Materialien aus der Nähe. Beim Schleifen von Metallen entsteht Funkenflug. u Achtung Brandgefahr! Vermeiden Sie eine Überhit- zung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Staubsack, Microfilter, Papiersack (oder im Filtersack bzw. Filter des Staubsaugers) kann sich un- ter ungünstigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzünden. Besondere Ge- fahr besteht, wenn der Schleifstaub mit Lack-, Poly- urethanresten oder anderen chemischen Stoffen ver- mischt ist und das Schleifgut nach langem Arbeiten heiß ist. u Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. u Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberflächen. Elektrowerkzeuge mit elektronischer Regelung sind auch ge- eignet zum Polieren. Das Elektrowerkzeug ist nicht für den stationären Gebrauch geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Zusatzgriff (isolierte Grifffläche) (2) Schraube für Zusatzgriff

(3) Stellrad Schwingzahlvorwahl(4) Ein-/Ausschalter (5) Feststelltaste für Ein-/Ausschalter (6) Filterelement (Microfilter System)

(8) Schleifteller (9) Handgriff (isolierte Grifffläche) (10) Schleifblatt

(11) Schraube für Schleifteller (12) Ausblasstutzen (13) Absaugschlauch

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Exzenterschleifer GEX 125 AVE GEX 150 AVE GEX 125-150 AVE Sachnummer 3 601 C7B 0.. 3 601 C7B 1.. 3 601 C7B 1.. Schleifteller im Lieferumfang – Durchmesser 125mm ● – ● – Durchmesser 150mm – ● ● Schwingzahlvorwahl ● ● ● Nennaufnahmeleistung W 400 400 400 Leerlaufdrehzahl n

5500 –12000 5500 –12000 5500 –12000 Leerlaufschwingzahl min

11000 –24000 11000 –24000 11000 –24000 Schwingkreisdurchmesser mm 4 4 4 Gewicht entsprechend EPTA-Procedure 01:2014 kg 2,4 2,4 2,4 Schutzklasse / II / II / II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN62841-2-4. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: 82 dB(A); Schallleistungspegel 93 dB(A). Un- sicherheit K = 1,5 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN62841-2-4: Anwendung Schwingzahlstufe Andruckkraft [N]

Messung nach EN62841-2-4 für Schleifer (mit Schleifpapier 180er Körnung): Schleifen mit maximalem Abtrag 6 50 2,5 1,5 Lackzwischenschliff 5–6 10–20 2,5 1,5 Weichholz feinschleifen 5–6 0–10 2,5 1,5 Hartholz feinschleifen 5–6 10–20 2,5 1,5 Furnier feinschleifen 5–6 10–20 2,5 1,5 Alte Farben und Lasuren abschleifen 5–6 30–40 2,5 1,5 Metalle schleifen 5–6 30–40 2,5 1,5 Spachtel schleifen 5–6 20–30 2,5 1,5 Holz- und Furnierkanten schleifen 3–4 0–10 5,5 1,5 Lackzwischenschliff an Kanten 3–4 0–10 5,5 1,5 Thermoplastische Kunststoffe schleifen 1–2 0–10 7,5 1,5 Messung nach EN62841-2-4 für Polierer (mit Lammfellhaube): Polieren 1 0–10 3,5 2,5 Deutsch | 7 Bosch Power Tools 1 609 92A 49A | (17.05.2018)8 | Deutsch 1 609 92A 49A | (17.05.2018) Bosch Power Tools Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinan- der verwendet werden. Sie eignen sich auch für eine vorläu- fige Einschätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräuschemissi- on über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Wahl des Schleifblattes Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterschiedliche Schleifblät- ter verfügbar: Material Anwendung Körnung – Farbe – Lack – Füller – Spachtel Zum Abschleifen von Farbe grob 40

Zum Schleifen von Vorstreichfarbe (z.B. Ent- fernen von Pinselstrichen, Farbtropfen und Laufnasen) mittel 80

Zum Endschliff von Grundierungen vor der La- ckierung fein 180

Expert for Wood – Sämtliche Holzwerkstoffe (z.B. Hartholz, Weichholz, Spanplat- ten, Bauplatten) Best for Wood – Hartholz – Spanplatten – Bauplatten – Metallwerkstoffe Zum Vorschleifen, z.B. von rauen, ungehobel- ten Balken und Brettern grob 40

Zum Planschleifen und zum Ebnen kleinerer Unebenheiten mittel 80

Zum Fertig- und Feinschleifen von Holz fein 180

– Autolack – Stein – Marmor – Granit – Keramik – Glas – Plexiglas – Glasfaserkunststoffe Zum Vorschleifen grob 80 Zum Formschliff und Kantenbrechen mittel 100

Zum Feinschliff bei Formgebung fein 180

Glanzschliff und Kantenrundung sehr fein 600

Schleifblatt wechseln (siehe Bild A) Zum Abnehmen des Schleifblattes (10) heben Sie es seitlich an und ziehen es vom Schleifteller (8) ab. Entfernen Sie vor dem Aufsetzen eines neuen Schleifblattes Schmutz und Staub vom Schleifteller (8), z. B. mit einem Pinsel.Die Oberfläche des Schleiftellers (8) besteht aus einem Klettgewebe, damit Sie Schleifblätter mit Kletthaftung schnell und einfach befestigen können. Drücken Sie das Schleifblatt (10) fest auf die Unterseite des Schleiftellers (8) auf. Achten Sie zur Gewährleistung einer optimalen Staubabsau- gung darauf, dass die Ausstanzungen im Schleifblatt mit den Bohrungen am Schleifteller übereinstimmen. Wahl des Schleiftellers Je nach Anwendung kann das Elektrowerkzeug mit Schleif- tellern unterschiedlicher Härte ausgestattet werden: – Schleifteller extraweich: geeignet zum Polieren und ge- fühlvollen Schleifen, auch an gewölbten Flächen. – Schleifteller weich: geeignet für alle Schleifarbeiten, uni- versell einsetzbar. – Schleifteller hart: geeignet für hohe Schleifleistung auf ebenen Flächen. Schleifteller wechseln (siehe Bild B) Hinweis: Wechseln Sie einen beschädigten Schleifteller (8) sofort aus. Ziehen Sie das Schleifblatt bzw. Polierwerkzeug ab. Drehen Sie die Schraube (11) vollständig heraus und nehmen Sie den Schleifteller (8) ab. Setzen Sie den neuen Schleifteller (8) auf und ziehen Sie die Schraube wieder fest. Hinweis: Achten Sie beim Aufsetzen des Schleiftellers dar- auf, dass die Verzahnungen des Mitnehmers in die Ausspa- rungen des Schleiftellers fassen. Hinweis: Ein beschädigter Schleiftellerträger darf nur von einer autorisierten Kundendienststelle für Bosch-Elektro- werkzeuge gewechselt werden. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie moglichst eine fur das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Eigenabsaugung mit Staubbox (siehe Bilder C–G) Schieben Sie die Staubbox (7) auf den Ausblasstutzen (12). Drehen Sie sie dabei so, dass die Aussparungen der Staub- box an den Spitzen am Ausblasstutzen anliegen und die Staubbox spürbar einrastet. Der Füllstand der Staubbox (7) kann durch den transparen- ten Behälter leicht kontrolliert werden. Zum Entleeren der Staubbox (7) ziehen Sie diese leicht dre- hend nach hinten ab. Schrauben Sie das Filterelement (6) auf und ziehen Sie es aus der Staubbox (7). Entleeren Sie die Staubbox. Klopfen Sie das Filterelement (6) leicht auf einer festen Un- terlage aus, um den Staub zu lösen. Reinigen Sie die Lamel- len des Filterelements (6) mit einer weichen Bürste. Hinweis: Um eine optimale Staubabsaugung zu gewährleis- ten, leeren Sie die Staubbox (7) rechtzeitig und reinigen Sie das Filterelement (6) regelmäßig. Halten Sie das Elektrowerkzeug beim Arbeiten an senkrech- ten Flächen so, dass die Staubbox (7) nach unten zeigt. Fremdabsaugung (siehe Bild H) Stecken Sie einen Absaugschlauch (13) auf den Ausblas- stutzen (12). Schieben Sie (wie im Bild dargestellt) den Ab- saugschlauch so auf den Ausblasstutzen, dass die seitlichen Öffnungen am Ausblasstutzen frei bleiben. Dadurch wird verhindert, dass sich das Elektrowerkzeug während des Schleifens am Werkstück festsaugt und die Oberflächenqua- lität des Werkstücks beeinträchtigt wird. Verbinden Sie den Absaugschlauch (13) mit einem Staub- sauger (Zubehör). Eine Übersicht zum Anschluss an ver- schiedene Staubsauger finden Sie am Ende dieser Anleitung. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Halten Sie das Elektrowerkzeug beim Arbeiten an senkrech- ten Flächen so, dass der Absaugschlauch nach unten zeigt. Zusatzgriff Der Zusatzgriff (1) ermöglicht eine bequeme Handhabung und optimale Kraftverteilung, vor allem bei hohem Schleifab- trag. Befestigen Sie den Zusatzgriff (1) mit der Schraube (2) am Gehäuse. Betrieb Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeuges u

bereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge ko

nnen auch an 220 V betrieben werden. Ein-/Ausschalten u Stellen Sie sicher, dass Sie den Ein-/Ausschalter betä- tigen können, ohne den Handgriff loszulassen. Deutsch | 9 Bosch Power Tools 1 609 92A 49A | (17.05.2018)10 | Deutsch 1 609 92A 49A | (17.05.2018) Bosch Power Tools Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (4). Zum Feststellen des Ein-/Ausschalters (4) halten Sie diesen gedrückt und drücken zusätzlich die Feststelltaste (5). Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/ Ausschalter (4) los. Bei arretiertem Ein-/Ausschalter (4) drücken Sie diesen zuerst und lassen ihn danach los. Schwingzahl vorwählen Mit dem Stellrad Schwingzahlvorwahl (3) können Sie die be- nötigte Schwingzahl auch während des Betriebes vorwählen. 1 – 2 niedrige Schwingzahl 3 – 4 mittlere Schwingzahl 5 – 6 hohe Schwingzahl Die erforderliche Schwingzahl ist vom Werkstoff und den Ar- beitsbedingungen abhängig und kann durch praktischen Ver- such ermittelt werden. Nach längerem Arbeiten mit kleiner Schwingzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Schwingzahl im Leerlauf drehen lassen. Schleiftellerbremse Eine integrierte Schleiftellerbremse senkt die Schwingzahl bei Leerlauf ab, sodass beim Aufsetzen des Elektrowerkzeu- ges auf das Werkstück eine Riefenbildung verhindert wird. Steigt die Leerlaufschwingzahl im Lauf der Zeit stetig an, ist der Schleifteller beschädigt und muss ausgetauscht werden oder die Schleiftellerbremse ist abgenutzt. Eine abgenutzte Schleiftellerbremse muss von einer autorisierten Kunden- dienststelle für Bosch-Elektrowerkzeuge ersetzt werden. Arbeitshinweise u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. u Das Elektrowerkzeug ist nicht für den Stationärbe- trieb geeignet. Es darf z.B. nicht in einen Schraubstock eingespannt oder auf einer Werkbank befestigt werden. Flächen schleifen Schalten Sie das Elektrowerkzeug ein, setzen Sie es mit der ganzen Schleiffläche auf den zu bearbeitenden Untergrund und bewegen Sie es mit mäßigem Druck über das Werk- stück. Die Abtragsleistung und das Schliffbild werden im Wesentli- chen durch die Wahl des Schleifblattes, die vorgewählte Schwingzahlstufe und den Anpressdruck bestimmt. Nur einwandfreie Schleifblätter bringen gute Schleifleistung und schonen das Elektrowerkzeug. Achten Sie auf gleichmäßigen Anpressdruck, um die Lebens- dauer der Schleifblätter zu erhöhen. Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Ver- schleiß des Elektrowerkzeuges und des Schleifblattes. Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wur- de, nicht mehr für andere Materialien. Verwenden Sie nur original Bosch-Schleifzubehör. Grobschliff Ziehen Sie ein Schleifblatt grober Körnung auf. Drücken Sie das Elektrowerkzeug nur leicht an, sodass es mit höherer Schwingzahl läuft und ein größerer Materialab- trag erreicht wird. Feinschliff Ziehen Sie ein Schleifblatt feinerer Körnung auf. Durch leichtes Variieren des Anpressdruckes bzw. Änderung der Schwingzahlstufe können Sie die Schleiftellerschwing- zahl reduzieren, wobei die Exzenterbewegung erhalten bleibt. Bewegen Sie das Elektrowerkzeug mit mäßigem Druck flä- chig kreisend oder wechselnd in Längs- und Querrichtung auf dem Werkstück. Verkanten Sie das Elektrowerkzeug nicht, um ein Durchschleifen des zu bearbeitenden Werk- stückes, z. B. Furniere, zu vermeiden. Nach Beendigung des Arbeitsvorganges schalten Sie das Elektrowerkzeug aus. Polieren Zum Aufpolieren von verwitterten Lacken oder Nachpolieren von Kratzern (z. B. Acrylglas) kann das Elektrowerkzeug mit entsprechenden Polierwerkzeugen wie Lammwollhaube, Polierfilz oder -schwamm (Zubehör) ausgestattet werden. Wählen Sie beim Polieren eine niedrige Schwingzahl (Stufe 1 –2), um eine übermäßige Erwärmung der Oberfläche zu ver- meiden. Tragen Sie die Politur auf eine etwas kleinere Fläche auf, als Sie polieren möchten. Arbeiten Sie das Poliermittel mit ei- nem geeigneten Polierwerkzeug mit Kreuzgang- oder Kreis- bewegungen und mäßigem Druck ein. Lassen Sie das Poliermittel nicht auf der Oberfläche aus- trocknen, die Oberfläche kann sonst beschädigt werden. Setzen Sie die zu polierende Fläche nicht der direkten Son- nenstrahlung aus. Reinigen Sie die Polierwerkzeuge regelmäßig, um gute Polie- rergebnisse zu sichern. Waschen Sie die Polierwerkzeuge mit mildem Waschmittel und warmem Wasser aus, verwen- den Sie keine Verdünnungsmittel. Anwendungstabelle Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte. Die für die Bearbeitung günstigste Kombination lässt sich am besten durch praktischen Versuch ermitteln. Anwendung Körnung (Grobschliff/ Feinschliff) Schwingzahlstufe Lackzwischenschliff 120/400 5/6Anwendung Körnung (Grobschliff/ Feinschliff) Schwingzahlstufe Lack/Lasur 40/80 5/6 Weichholz 40/240 5/6 Hartholz 60/320 5/6 Furnier 240/320 5/6 Aluminium 80/240 5 Stahl 60/240 5 Stahl entrosten 40/120 6 rostfreier Stahl 120/240 5 Stein 80/200 6 Wartung und Service Wartung und Reinigung u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040460 Fax: (0711) 40040461 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek- tro- und Elektronik-Altgerate und ihrer Umsetzung in natio- nales Recht mussen nicht mehr gebrauchsfahige Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhrt werden. English Safety instructions General Power Tool Safety Warnings WARNING Read all safety warnings, instruc- tions, illustrations and specifica- tions provided with this power tool. Failure to follow all in- structions listed below may result in electric shock, fire and/ or serious injury. English | 11 Bosch Power Tools 1 609 92A 49A | (17.05.2018)12 | English 1 609 92A 49A | (17.05.2018) Bosch Power Tools Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains- operated (corded) power tool or battery-operated (cord- less) power tool. Work area safety u Keep work area clean and well lit. Cluttered or dark areas invite accidents. u Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. u Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety u Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. u Avoid body contact with earthed or grounded sur- faces, such as pipes, radiators, ranges and refrigerat- ors. There is an increased risk of electric shock if your body is earthed or grounded. u Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of elec- tric shock. u Do not abuse the cord. Never use the cord for carry- ing, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. u When operating a power tool outdoors, use an exten- sion cord suitable for outdoor use. Use of a cord suit- able for outdoor use reduces the risk of electric shock. u If operating a power tool in a damp location is un- avoidable, use a residual current device (RCD) protec- ted supply. Use of an RCD reduces the risk of electric shock. Personal safety u Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inatten- tion while operating power tools may result in serious per- sonal injury. u Use personal protective equipment. Always wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal in- juries. u Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or en- ergising power tools that have the switch on invites acci- dents. u Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal in- jury. u Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. u Dress properly. Do not wear loose clothing or jew- ellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. u If devices are provided for the connection of dust ex- traction and collection facilities, ensure these are con- nected and properly used. Use of dust collection can re- duce dust-related hazards. u Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe in- jury within a fraction of a second. Power tool use and care u Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was de- signed. u Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. u Disconnect the plug from the power source and/or re- move the battery pack, if detachable, from the power tool before making any adjustments, changing ac- cessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. u Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. u Maintain power tools and accessories. Check for mis- alignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. u Keep cutting tools sharp and clean. Properly main- tained cutting tools with sharp cutting edges are less likely to bind and are easier to control. u Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into ac- count the working conditions and the work to be per- formed. Use of the power tool for operations different from those intended could result in a hazardous situation. u Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.Service u Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Safety Warnings for Sander u Only use the power tool for dry sanding. Water entering a power tool will increase the risk of electric shock. u Ensure that no persons are at risk due to flying sparks. Remove combustible materials from the surrounding area. Flying sparks are created when sanding metals. u Warning: Danger of fire! Avoid overheating the work- piece and the sander. Always empty the dust collector before taking a break from work. Sanding dust in the dust bag, microfilter, paper bag (or in the filter bag or va- cuum cleaner filter) can spontaneously combust under certain conditions, for example if flying sparks are cre- ated when sanding metals. This risk is increased if the sanding dust is mixed with paint or polyurethane residue or with other chemical substances and if the workpiece is hot as a result of prolonged work. u Clean the air vents on your power tool regularly. The motor’s fan will draw the dust inside the housing and ex- cessive accumulation of powdered metal may cause elec- trical hazards. u Hold the power tool firmly with both hands and make sure you have a stable footing. The power tool can be more securely guided with both hands. u Always wait until the power tool has come to a com- plete stop before placing it down. u Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand. Products sold in GB only: Your product is fitted with an BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an au- thorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Product description and specifications Read all the safety and general instructions. Failure to observe the safety and general in- structions may result in electric shock, fire and/or serious injury. Please observe the illustrations at the beginning of this oper- ating manual. Intended Use The power tool is intended for dry sanding of wood, plastic, metal, filler and varnished surfaces. Power tools with electronic control are also suitable for pol- ishing. This power tool is not suitable for bench-mounted use. Product Features The numbering of the product features refers to the diagram of the power tool on the graphics page. (1) Auxiliary handle (insulated gripping surface) (2) Screw for auxiliary handle

W400400400 Leerlaufdrehzahl

Ø 125 mmde EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Exzenterschleifer Sachnummer
