LIETOŠANAS INSTRUKCIJA GEX 150 AVE BOSCH

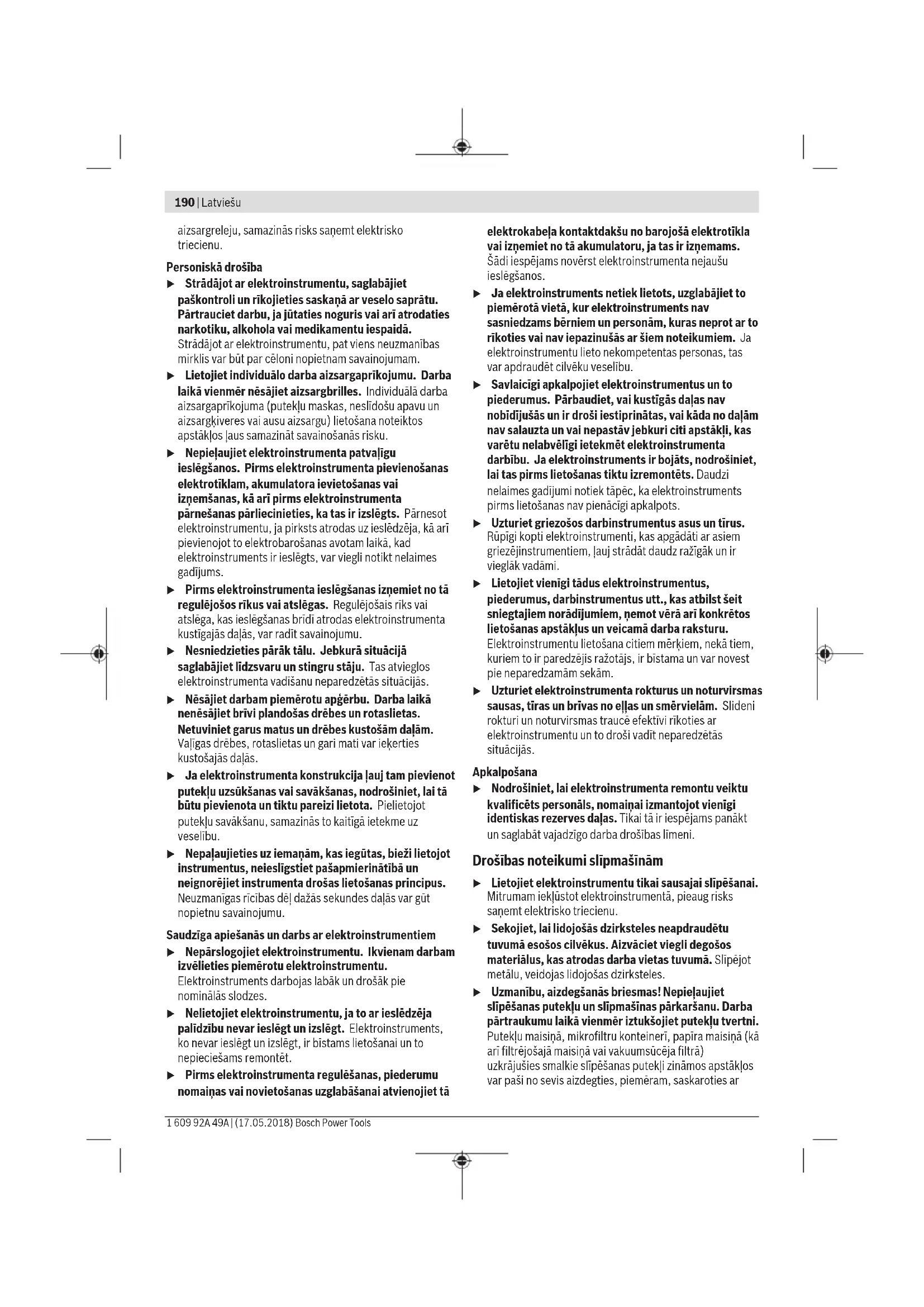

Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas Latviešu | 189 Bosch Power Tools 1 609 92A 49A | (17.05.2018)190 | Latviešu 1 609 92A 49A | (17.05.2018) Bosch Power Tools aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personiskā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu. Saudzīga apiešanās un darbs ar elektroinstrumentiem u Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. u Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. u Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. u Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. u Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. u Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. u Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās. Apkalpošana u Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi slīpmašīnām u Lietojiet elektroinstrumentu tikai sausajai slīpēšanai. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. u Sekojiet, lai lidojošās dzirksteles neapdraudētu tuvumā esošos cilvēkus. Aizvāciet viegli degošos materiālus, kas atrodas darba vietas tuvumā. Slīpējot metālu, veidojas lidojošas dzirksteles. u Uzmanību, aizdegšanās briesmas! Nepieļaujiet slīpēšanas putekļu un slīpmašīnas pārkaršanu. Darba pārtraukumu laikā vienmēr iztukšojiet putekļu tvertni. Putekļu maisiņā, mikrofiltru konteinerī, papīra maisiņā (kā arī filtrējošajā maisiņā vai vakuumsūcēja filtrā) uzkrājušies smalkie slīpēšanas putekļi zināmos apstākļos var paši no sevis aizdegties, piemēram, saskaroties armetāla slīpēšanas laikā lidojošajām dzirkstelēm. Īpaša bīstamība pastāv tad, ja smalkie slīpēšanas putekļi tiek sajaukti ar lakas vai krāsas paliekām, kā arī ar citām ķīmiskajām vielām, un slīpēšanas putekļi ilgāka darba laikā sakarst. u Regulāri tīriet sava elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ievelk putekļus instrumenta korpusā, bet liela metāla putekļu daudzuma uzkrāšanās var būt par cēloni elektrotraumai. u Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ieņemiet stabilu ķermeņa stāvokli. Elektroinstrumentu ir drošāk vadīt ar abām rokām. u Pirms noliekat elektroinstrumentu, nogaidiet, līdz tas ir pilnībā apstājies. u Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Izstrādājuma un tā funkciju apraksts Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Pareizs lietojums Elektroinstruments ir paredzēts koka, plastmasas, metāla un pildmateriālu, kā arī lakotu virsmu sausai slīpēšanai. Elektroinstrumenti ar elektronisko apgriezienu regulatoru ir piemēroti arī pulēšanai. Elektroinstruments nav paredzēts stacionārai lietošanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē. (1) Papildrokturis (ar izolētām noturvirsmām) (2) Skrūve papildroktura stiprināšanai

(3) Svārstību biežuma regulators (4) Ieslēdzējs (5) Taustiņš ieslēdzēja fiksēšanai (6) Filtrējošais elements (mikrofiltru sistēma)

(7) Putekļu konteineris salikumā (mikrofiltru sistēma)

(8) Slīpēšanas pamatne (9) Rokturis (ar izolētu noturvirsmu) (10) Slīploksne

(11) Slīpēšanas pamatnes skrūve (12) Uzsūkšanas īscaurule (13) Uzsūkšanas šļūtene

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie dati Ekscentra slīpmašīna GEX 125 AVE GEX 150 AVE GEX 125-150 AVE Izstrādājuma numurs 3 601 C7B 0.. 3 601 C7B 1.. 3 601 C7B 1.. Slīpēšanas pamatne piegādes komplektā – diametrs 125mm ● – ● – diametrs 150mm – ● ● Svārstību biežuma regulēšana ● ● ● Nominālā patērējamā jauda W 400 400 400 Griešanās ātrums brīvgaitā n

5500 –12000 5500 –12000 5500 –12000 Svārstību biežums brīvgaitā min.

11000 –24000 11000 –24000 11000 –24000 Svārstību diametrs mm 4 4 4 Svars atbilstoši EPTA-Procedure 01:2014 kg 2,4 2,4 2,4 Elektroaizsardzības klase / II / II / II Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN62841-2-4. Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā trokšņa līmeņa tipiskā vērtība: 82 dB(A); trokšņa jaudas līmenis 93 dB(A). Izkliede K = 1,5 dB. Lietojiet ausu aizsargus! Latviešu | 191 Bosch Power Tools 1 609 92A 49A | (17.05.2018)192 | Latviešu 1 609 92A 49A | (17.05.2018) Bosch Power Tools Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN62841-2-4: Pielietojums Svārstību biežuma regulatora stāvoklis Piespiešanas spēks [N]

Mērījumi atbilstoši standartam EN62841-2-4 slīpmašīnai (ar graudainības 180 slīppapīru): Slīpēšana ar maksimālu noslīpēšanas ātrumu 6 50 2,5 1,5 Lakas starpslīpēšana 5–6 10–20 2,5 1,5 Mīksta koka smalkā slīpēšana 5–6 0–10 2,5 1,5 Cieta koka smalkā slīpēšana 5–6 10–20 2,5 1,5 Finiera smalkā slīpēšana 5–6 10–20 2,5 1,5 Vecas krāsas un lazūras noslīpēšana 5–6 30–40 2,5 1,5 Metāla slīpēšana 5–6 30–40 2,5 1,5 Špakteļmasas slīpēšana 5–6 20–30 2,5 1,5 Koka un finiera malu slīpēšana 3–4 0–10 5,5 1,5 Lakas starpslīpēšana malu tuvumā 3–4 0–10 5,5 1,5 Termoplastiskas plastmasas slīpēšana 1–2 0–10 7,5 1,5 Mērījumi atbilstoši standartam EN62841-2-4 pulēšanas mašīnai (ar aitādas uzliktni): Pulēšana 1 0–10 3,5 2,5 Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā EN62841 noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu. Montāža u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Slīplokšņu izvēle Lietotājs var izvēlēties dažādu veidu slīploksnes atbilstoši apstrādājamajam materiālam un vēlamajam noslīpējamajam daudzumam: Materiāls Lietojums Graudainī

– Krāsa – Laka – Pildmateriāli – Lāpstiņa Krāsas noslīpēšanai rupja 40

Grunts krāsas slīpēšanai (piemēram, otas triepienu, krāsas pilienu un notecējumu noņemšanai) vidēji raupja

Gruntējuma slāņu galīgajai noslīpēšanai pirms lakošanas smalka 180

400Materiāls Lietojums Graudainī

Expert for Wood – Visi kokmateriāli (piemēram, cieta koksne, mīksta koksne, skaidu plāksnes, būvplāksnes) Best for Wood – Cieta koksne – Skaidu plāksnes – Būvplāksnes – Metāls Priekšslīpēšanai, piemēram, raupjiem baļķiem un dēļiem, kas nav ēvelēti rupja 40

Plakanslīpēšanai un negludumu nolīdzināšanai vidēji raupja

Koksnes galīgajai noslīpēšanai un smalkajai slīpēšanai smalka 180

– Autolaka – Akmens – Marmors – Granīts – Keramika – Stikls – Pleksistikls – Stiklšķiedras pastiprināta plastmasa Priekšslīpēšanai rupja 80 Formu slīpēšanai un malu apdarei vidēji raupja

Smalkajai slīpēšanai, kad veido formu smalka 180

Slīpēšanai līdz spīdumam un stūru noapaļošanai ļoti smalka 600

Slīploksnes nomaiņa (attēls A) Lai noņemtu slīploksni (10), paceliet tās sānu malu un atraujiet loksni no slīpēšanas pamatnes (8). Pirms jaunas slīploksnes iestiprināšanas notīriet gružus un putekļus no slīpēšanas pamatnes (8), piemēram, ar otu. Slīpēšanas pamatnes (8) virsma sastāv no auduma ar mikroāķu pārklājumu, kas ļauj ātri un vienkārši nostiprināt uz pamatnes slīploksnes, kas apgādātas ar mikroāķu stiprinājuma slāni. Stingri piespiediet slīploksni (10) pie slīpēšanas pamatnes (8) apakšējās virsmas. Lai panāktu efektīvu putekļu uzsūkšanu, sekojiet, lai slīploksnē ieštancētie atvērumi sakristu ar atvērumiem slīpēšanas pamatnē. Slīpēšanas pamatnes izvēle Atkarībā no veicamā darba rakstura, elektroinstrumentā var iestiprināt dažādas cietības slīpēšanas pamatni. – Īpaši mīksta slīpēšanas pamatne: piemērota virsmu pulēšanai, kā arī neizturīgu materiālu un izliektu virsmu slīpēšanai. – Mīksta slīpēšanas pamatne: piemērota visiem slīpēšanas darbiem, paredzēta universālai lietošanai. – Cieta slīpēšanas pamatne: spēj nodrošināt lielu materiāla noslīpēšanas ātrumu, apstrādājot plakanas virsmas. Slīpēšanas pamatnes nomainīšana (skatiet attēlu B) Norāde: bojātu slīpēšanas pamatni (8) nomainiet nekavējoties. Noņemiet no slīpēšanas pamatnes slīploksni vai pulēšanas darbinstrumentu. Pilnībā izskrūvējiet skrūvi (11) un noņemiet slīpēšanas pamatni (8). Uzlieciet jaunu slīpēšanas pamatni (8) un atkal pievelciet skrūvi. Norāde: uzliekot slīpēšanas pamatni, raugieties, lai līdzņēmēja zobrievojums saķertos ar slīpēšanas pamatnes ierobiem. Norāde: bojātu slīpēšanas pamatnes turētāju drīkst nomainīt tikai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Latviešu | 193 Bosch Power Tools 1 609 92A 49A | (17.05.2018)194 | Latviešu 1 609 92A 49A | (17.05.2018) Bosch Power Tools Putekļu pašuzsūkšana, uzkrājot tos konteinerī (attēli C–

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Ekscentra slīp- mašīna Izstrādājuma numurs
