BRUKSANVISNING GEX 150 AVE BOSCH

Skift af slibeblad (se billede A) For afmontering af slibebladet (10 skal du løfte det i siden og trække det af slibetallerkenen (8. Fjern snavs og støv fra slibetallerkenen (8, f.eks. med en pensel, før påsætning af et nyt slibeblad. Overfladen på slibetallerkenen (8 er fremstillet af et velcro- materiale, så slibeblade med velcrolukning hurtigt og nemt kan fastgøres. Tryk slibebladet (10 fast på undersiden af slibetallerkenen (8. For at sikre en optimal støvudsugning er det vigtigt, at ud- stansningerne i slibebladet stemmer overens med boringer- ne på slibetallerkenen. Valg af slibetallerken Afhængigt af anvendelse kan elværktøjet udstyres med slibe- tallerkener med forskellig hårdhed: – Ekstra blød slibetallerken: Egnet til polering og følsom slibning, også på buede flader. – Blød slibetallerken: Egnet til alt slibearbejde, alsidig anvendelse. – Hård slibetallerken: Egnet til høj slibeeffekt på jævne flader. Skift af slibetallerken (se billede B) Bemærk: Udskift straks en beskadiget slibetallerken (8). Træk slibebladet/polerværktøjet af. Skru skruen (11) helt ud, og tag slibetallerkenen (8) af. Sæt den nye slibetallerken (8) på, og spænd skruen igen. Bemærk: Sørg ved påsætning af slibetallerkenen for, at medbringerens fortandinger når ind i slibetallerkenens uds- paringer. Bemærk: En beskadiget slibetallerkenholder må kun udskif- tes af en autoriseret kundeservice for Bosch-elværktøj. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til Dansk | 57 Bosch Power Tools 1 609 92A 49A | (17.05.2018)58 | Dansk 1 609 92A 49A | (17.05.2018) Bosch Power Tools træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Egen opsugning med støvboks (se billeder C–G) Skub støvboksen (7) på udblæsningsstudsen (12). Drej her- under støvboksen, så dens udsparinger ligger an mod spid- serne på udblæsningsstudsen, og støvboksen mærkbart går i indgreb. Niveauet i støvboksen (7) kan let kontrolleres gennem den transparente beholder. Ved tømning af støvboksen (7) skal den trækkes af bagud med en let drejebevægelse. Skru filterelementet (6) på, og træk det ud af støvboksen (7). Tøm støvboksen. Bank filterelementet (6) let mod et fast underlag for at løsnet støvet. Rengør filterelementets (6) lameller med en blød børste. Bemærk: For at sikre en optimal støvopsugning skal du tøm- me støvboksen (7) rettidigt og rengøre filterelementet (6) regelmæssigt. Ved arbejde på lodrette flader skal elværktøjet holdes, så støvboksen (7) peger nedad. Ekstern udsugning (se billede H) Sæt en udsugningsslange (13) på udblæsningsstudsen (12). Skub (som vist på billedet) udsugningsslangen på ud- blæsningsstudsen, så åbningerne på siden af udblæsningsst- udsen stadig er fri. Derved forhindres, at elværktøjet suger sig fast på emnet under slibningen, og emnets overfladekva- litet forringes. Forbind udsugningsslangen (13) med en støvsuger (tilbe- hør). Du finder en oversigt over tilslutning til forskellige støv- sugere i slutningen af denne vejledning. Støvsugeren skal være egnet til det materiale, som skal op- suges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Ved arbejde på lodrette flader skal elværktøjet holdes, så udsugningsslangen peger nedad. Ekstrahåndtag Ekstrahåndtaget (1) muliggør en bekvem håndtering og opti- mal kraftfordeling, især ved stor materialefjernelse under slibningen. Fastgør ekstrahåndtaget (1) med skruen (2) på huset. Brug Ibrugtagning u Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El‑værktøj til 230V kan også tilsluttes 220V. Tænd/sluk u Kontrollér, at du kan trykke på tænd/sluk-knappen uden at slippe håndtaget. Når du skal tænde el-værktøjet, skal du trykke på start-stop- kontakten (4). For at låse start-stop-kontakten (4) skal du holde den nede og samtidig trykke på låseknappen (5). For at slukke elværktøjet skal du slippe start-stop-kontakten (4). Ved låst start-stop-kontakt (4) skal du først trykke på den og derefter slippe den. Forvalg af frekvens Med indstillingshjulet til forvalg af frekvens (3) kan du for- vælge frekvensen og ændre den under arbejdet. 1 – 2 lav frekvens 3 – 4 middel frekvens 5 – 6 høj frekvens Den nødvendige frekvens afhænger af materialet og arbejds- betingelserne og kan bestemmes ved et praktisk forsøg. Efter længere tids arbejde med lav frekvens bør du lade el- værktøjet køle af ved at køre i tomgang med maksimal fre- kvens i ca. 3 minutter. Slibetallerkenbremse En integreret slibetallerkenbremse sænker frekvensen ved tomgang, så der ikke dannes riller ved påsætning af elværk- tøjet på emnet. Stiger tomgangsfrekvensen med tiden jævnt, er slibetaller- kenen beskadiget og skal udskiftes, eller slibetallerkenbrem- sen er slidt. En slidt slibetallerkenbremse skal udskiftes af en autoriseret kundeservice for Bosch-elværktøj. Arbejdsvejledning u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u Vent, til el‑værktøjet står helt stille, før du lægger det fra dig. u El-værktøjet er ikke egnet til stationær drift. Det må f.eks. ikke fastspændes i et skruestik eller fastgøres på en arbejdsbænk. Slibning af flader Tænd elværktøjet, sæt det med hele slibefladen på under- laget, der skal bearbejdes, og bevæg det hen over emnet med et moderat tryk. Mængden af fjernet materiale og slibebilledet afgøres pri- mært af det valgte slibeblad, det forvalgte frekvenstrin og pressetrykket.Kun fejlfri slibeblade giver en god slibeeffekt og skåner el- værktøjet. Sørg for et ensartet pressetryk for at forlænge slibebladets levetid. Et for højt pressetryk giver ikke et bedre sliberesultat, men øger blot slitagen på elværktøjet og slibebladet. Brug aldrig et slibeblad, som har været brugt til bearbejdning af metal, på andre materialer. Brug kun originalt Bosch-slibetilbehør. Grovslibning Påsæt et slibeblad med grov kornstørrelse. Tryk kun let på elværktøjet, så det kører med højere fre- kvens, og der opnås en større materialefjernelse. Finslibning Påsæt et slibeblad med fin kornstørrelse. Ved at variere pressetrykket en smule og/eller ændre fre- kvenstrinet kan du reducere slibetallerkenens frekvens, hvorved excenterbevægelsen bevares. Bevæg elværktøjet med moderat tryk og cirkelformede be- vægelser hen over fladen eller skiftevis på langs og på tværs af emnet. Pas på ikke at påsætte elværktøjet skævt for at undgå gennemslibning af emnet, der skal bearbejdes, f.eks. finér. Sluk elværktøjet efter afslutning af arbejdet. Polering Ved oppolering af forvitret lak eller efterpolering af ridser (f.eks. akrylglas) kan elværktøjet udstyres med egnede po- lerværktøjer som f.eks. lammeuldskappe, polerfilt eller po- lersvamp (tilbehør). Ved polering skal du vælge en lav frekvens (trin 1 - 2) for at undgå, at overfladen bliver for varm. Påfør politur på en noget mindre flade, end du ønsker at po- lere. Indarbejd polermidlet med egnet polerværktøj med krydsende eller cirkelformede bevægelser og moderat tryk. Lad ikke polermidlet tørre ud på overfladen, da overfladen ellers kan blive beskadiget. Udsæt ikke fladen, der skal pole- res, for direkte sollys. Rengør polerværktøjerne regelmæssigt for at sikre gode po- lerresultater. Vask polerværktøjerne med mildt vaskemiddel og varmt vand, brug ikke fortynder. Anvendelsestabel Angivelserne i den efterfølgende tabel er anbefalede værdi- er. Den optimale kombination til bearbejdningen kan bedst fin- des ved et praktisk forsøg. Anvendelse Korn (grov slibning / fin slibning) Svingningstal trin Lakmellemslibning 120/400 5/6 Lak/lasur 40/80 5/6 Blødt træ 40/240 5/6 Hårdt træ 60/320 5/6 Finér 240/320 5/6 Aluminium 80/240 5 Stål 60/240 5 Rustfjernelse på stål 40/120 6 Rustfrit stål 120/240 5 Sten 80/200 6 Vedligeholdelse og service Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret servi- ceværksted for Bosch el‑værktøj for at undgå farer. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Dansk | 59 Bosch Power Tools 1 609 92A 49A | (17.05.2018)60 | Svensk 1 609 92A 49A | (17.05.2018) Bosch Power Tools Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EF om affald af elek- trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind- samles separat og genbruges iht. gældende miljøforskrifter. Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för slipar u Använd endast elverktyget för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Var uppmärksam på att inga personer skadas av kringflygande gnistor. Avlägsna brännbart material i närheten. Vid slipning av metall uppstår gnistor. u Varning för brand! Undvik överhettning av slipgodset och slipen. Töm alltid stoftbehållaren innan du tar en arbetspaus. Slipdamm i stoftsäcken, mikrofilter, papperssäcken (eller i filtersäcken resp. dammsugarens filter) kan självantända under ogynnsamma förhållanden vid t.ex. gnistor vid slipning av metaller. Risken är speciellt stor när slipstoftet är uppblandat med lack-, polyuretanrester eller andra kemiska ämnen och slipgodset är hett efter en lång tids arbete. u Rengör regelbundet ventilationsöppningarna på elverktyget. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. u Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare. u Vänta tills elverktyget stannat helt innan du lägger bort det. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för torrslipning av trä, plast, metall, spackelmassa samt lackerade ytor. Elverktyg med elektronisk reglering är också lämpliga för polering. Elverktyget är inte lämpligt för stationär användning. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Tilläggshandtag (isolerad gripyta) (2) Skruv för tilläggshandtag

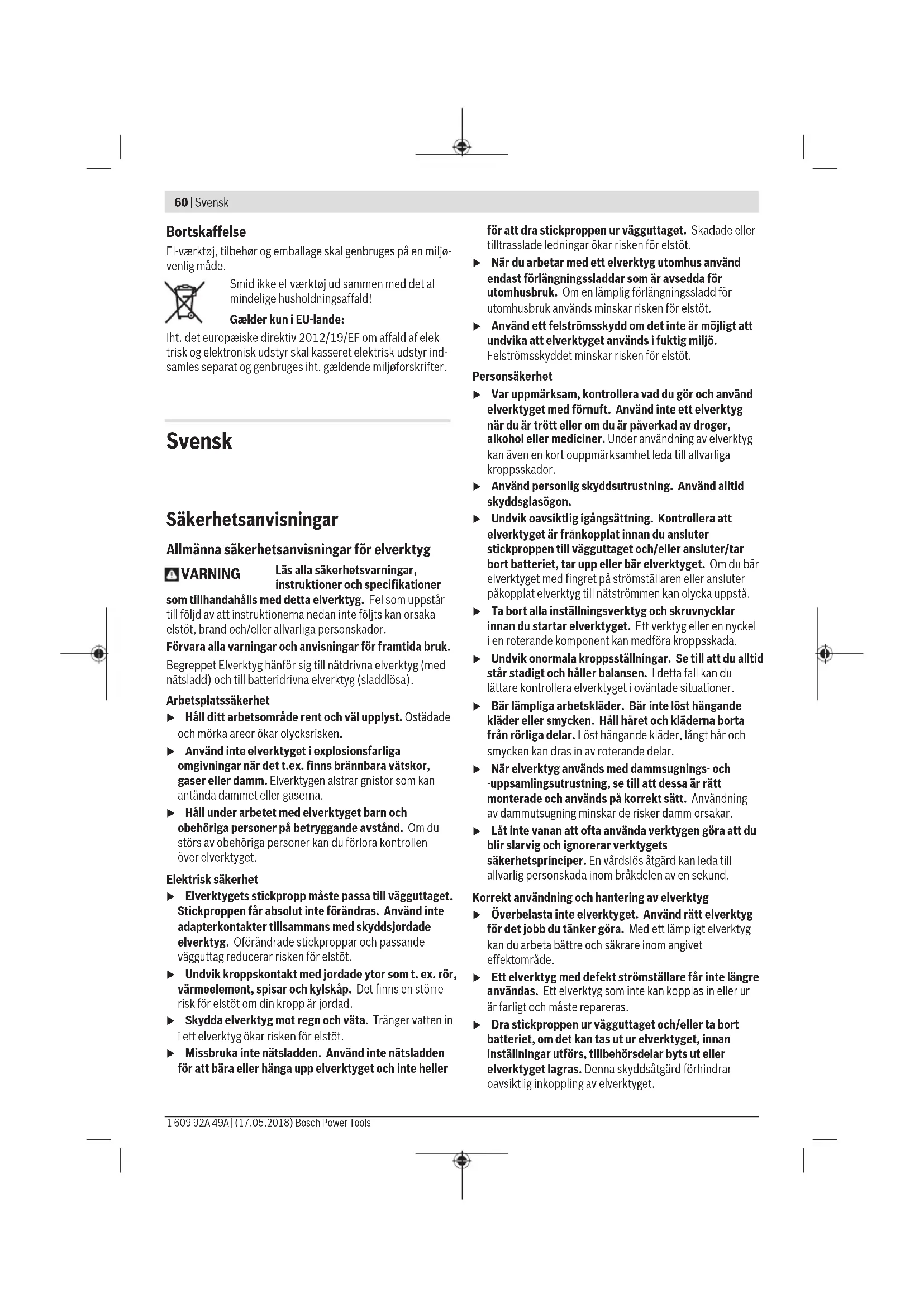

(3) Inställningshjul varvtalsförval (4) På-/av-knapp (5) Spärrknapp för på-/avknapp (6) Filterelement (Microfilter System)

(11) Skruv för sliptallrik (12) Utblåsningsstuts (13) Utsugsslang

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Excenterslip GEX 125 AVE GEX 150 AVE GEX 125-150 AVE Artikelnummer 3 601 C7B 0.. 3 601 C7B 1.. 3 601 C7B 1.. Sliptallrik i leveransomfattningen – Diameter 125mm ● – ● Svensk | 61 Bosch Power Tools 1 609 92A 49A | (17.05.2018)62 | Svensk 1 609 92A 49A | (17.05.2018) Bosch Power Tools Excenterslip GEX 125 AVE GEX 150 AVE GEX 125-150 AVE – Diameter 150mm – ● ● Varvtalsförval ● ● ● Upptagen märkeffekt W 400 400 400 Tomgångsvarvtal n

5500 –12000 5500 –12000 5500 –12000 Tomgångsvarvtal min

11000 –24000 11000 –24000 11000 –24000 Diameter svängningskrets mm 4 4 4 Vikt enligt EPTA-Procedure 01:2014 kg 2,4 2,4 2,4 Skyddsklass / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Buller-/vibrationsdata Bullervärden framtagna enligt EN62841-2-4. Maskinens A‑vägda ljudnivå uppnår i typiska fall: 82 dB(A); ljudeffektnivå 93 dB(A). Osäkerhet K = 1,5 dB. Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad motsvarande EN62841-2-4: Användning Varvtalsnivå Tryckkraft [N]

Mätning enligt EN62841-2-4 för slipmaskin (med slippapper med grovlek 180): Slipning med maximal avverkning 6 50 2,5 1,5 Lackmellanslipning 5–6 10–20 2,5 1,5 Finslipning mjukt trä 5–6 0–10 2,5 1,5 Finslipning hårt trä 5–6 10–20 2,5 1,5 Finslipning faner 5–6 10–20 2,5 1,5 Slipa av gammal färg och lasyr 5–6 30–40 2,5 1,5 Slipa metaller 5–6 30–40 2,5 1,5 Slipa spackel 5–6 20–30 2,5 1,5 Slipa trä- och fanerkanter 3–4 0–10 5,5 1,5 Lackmellanslipning på kanter 3–4 0–10 5,5 1,5 Slipa termoplast 1–2 0–10 7,5 1,5 Mätning enligt EN62841-2-4för poleringsmaskin (med lammskinn): Polering 1 0–10 3,5 2,5 Den vibrationsnivå och det bullervärde, som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats i EN 62841 och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montage u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Val av slipblad Olika slipblad finns tillgängliga beroende på vilket material som används och önskad avverkning:Material Användning Kornstorl

– Färg – Lack – Fyllare – Spackel För nedslipning av färg grov 40

För slipning av grundfärg (t.ex borttagning av penselstreck, färgdroppar och rinningar) medel 80

För avslutande slipning av grundfärger innan lackering fin 180

Expert for Wood – Samtliga trämaterial (t.ex. hårda och mjuka träslag, spånplattor, byggplattor) Best for Wood – Hårda träslag – Spånplattor – Byggplattor – Metallmaterial För förslipning av t.ex. råa och ohyvlade balkar och brädor grov 40

För planslipning och utjämning av mindre ojämnheter medel 80

För färdig- och finslipning av trä fin 180

– Billlack – Sten – Marmor – Granit – Keramik – Glas – Plexiglas – Glasfiberplaster För förslipning grov 80 För formslipning och kantbrytning medel 100

För finslipning vid formgivning fin 180

Glansslipning och kantrundning mycket fin 600

Byta slipblad (se bild A) För att ta av slipplattan (10), lyft den i sidan och dra av den från sliprondellen (8). Ta bort smuts och damm från sliprondellen (8), t. ex. med en pensel, innan du sätter på ett nytt slipblad. Sliprondellens (8) yta består av ett kardborrfäste så att slipbladen kan fästas enkelt och snabbt. Tryck slipbladet (10) fast på undersidan av sliprondellen (8). För en optimal dammutsugning, se till att utstansningarna i slipbladet stämmer överens med hålen på sliprondellen. Val av sliprondell Elverktyget kan utrustas med sliprondeller i olika hårdlek beroende på användning: – Extra mjuk sliprondell: lämplig för polering och tät slipning, även på välvda ytor. – Sliprondell mjuk: lämplig för alla sliparbeten, universal. – Sliprondell hård: lämplig för hög slipavverkning på jämna ytor. Byta sliptallrik (se bild B) Anmärkning: Byt omedelbart ut skadade sliptallrikar (8). Dra av slipbladet resp. poleringsverktyget. Skruva ut skruven (11) helt och hållet och ta av sliptallriken (8). Sätt på den nya sliptallriken (8) och dra åt skruven igen. Anmärkning: Kontrollera vid påsättning av sliptallriken att medbringarens kuggning griper tag i sliptallrikens urtagningar. Anmärkning: En skadad sliptallrik får bara bytas av en auktoriserad kundtjänst för Bosch elverktyg. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. Svensk | 63 Bosch Power Tools 1 609 92A 49A | (17.05.2018)64 | Svensk 1 609 92A 49A | (17.05.2018) Bosch Power Tools – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Eget utsug med dammbox (se bild C–G) Skjut på dammboxen (7) på utblåsstutsen (12). Vrid så att utstansningarna på dammboxen ligger an mot utblåsningsstutsen och dammboxen snäpper fast hörbart. Påfyllningsnivån för dammboxen (7) kan lätt kontrolleras genom den genomskinliga behållaren. För att tömma dammboxen (7), dra den lätt bakåt. Skruva på filterelementet (6) och dra det ur dammboxen (7). Töm dammboxen. Knacka ut filterelementet (6) lätt på ett fast underlag för att lossa dammet. Rengör lamellerna på filterelementet (6) med en mjuk borste. Observera: För att garantera en optimal dammutsugning, töm dammboxen (7) och rengör filterelementet (6) regelbundet. Håll elverktyget så att dammboxen (7) visar neråt under arbetet. Extern bortsugning (se bild H) Sätt en utsugsslang (13) på utblåsstutsen (12). Skjut utsugsslangen på utblåsningsstutsen (som på bilden) så att öppningarna i sidan av utblåsningsstutsen förblir fria. Därigenom förhindras att elverktyget sugs fast under slipning och dess ytkvalitet påverkas. Anslut sugslangen (13) till en sug (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning. Sugen måste vara lämplig för det material som ska bearbetas. Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm. Vid arbeten på lodräta ytor håller du elverktyget så att utsugsslangen pekar nedåt. Tilläggshandtag Tilläggshandtaget (1) möjliggör en bekväm hantering och optimal kraftfördelning, framför allt vid hög materialnedtagning vid slipning. Fäst tilläggshandtaget (1) med skruven (2) på kapslingen. Drift Driftstart u Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230V kan även anslutas till 220V. In- och urkoppling u Se till att du kan manövrera på-/av-strömbrytaren utan att släppa handtaget. För att slå på elverktyget, tryck på på-/av-knappen (4). För att fastställa på-/avknappen (4), håll den intryckt och tryck även på spärrknappen (5). För att stänga av elverktyget, släpp på-/avknappen (4). Vid arreterad på-/av-knapp (4) trycker du först på denna och släpper den sedan. Förvälja varvtal Med inställningshjulet svängningsförval (3) kan du förvälja svängningstalet och ändra det under driften. 1 – 2 lågt svängningstal 3 – 4 medelhögt svängningstal 5 – 6 högt svängningstal Lämpligt svängningstal beror på material och arbetsförhållande. Prova fram den bästa inställningen genom praktiska försök. Efter en längre tids arbete med små svängningstal bör du låta elverktyget rotera i 3 minuter vid maximalt varvtal och utan belastning. Sliptallriksbroms En integrerad sliptallriksbroms sänker svängningstalet vid tomgång så att det inte bildas repor på arbetsstycket när elverktygets sätts an mot det. Om tomgångssvängningstalet ökar kontinuerligt med tiden är sliptallriken skadad och skall bytas ut eller så är sliptallriksbromsen sliten. En sliten sliptallriksbroms skall bytas ut av ett auktoriserat kundtjänstställen för Bosch elverktyg. Arbetsanvisningar u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Vänta tills elverktyget stannat helt innan du lägger bort det. u Elverktyget är inte avsett för stationär drift. Det får t.ex. inte skruvas fast i ett skruvstycke eller fästas i en arbetsbänk. Slipa ytor Sätt på elverktyget, placera det med hela slipytan på det underlag som skall bearbetas och förflytta det med måttligt tryck över arbetsstycket. Avverkningseffekten och slipbilden är i hög grad beroende av valt slipblad, förvalt svängningstalsteg och anliggningstrycket. Endast felfria slipblad ger en god slipeffekt och skonar samtidigt elverktyget. Ett jämnt anliggningstryck förlänger slipbladens livslängd. Ett kraftigt ökat anliggningstryck ger inte en högre slipeffekt utan ett ökat slitage på elverktyget och slipbladet. Ett slipblad, som använts för slipning av metall får inte längre användas för andra material.Använd endast original-tillbehör från Bosch. Grovslipning Dra på ett grovkornigt slipblad. Utöva endast ett lätt tryck med elverktyget så att det arbetar med högre svängningstal och så att en högre materialnedtagning uppnås. Finslipning Dra på ett finkornigt slipblad. Genom en lätt variation av anliggningstycket resp. ändring av svängningstalsteget kan du reducera sliptallrikens svängningstal, varvid excenterrörelsen bibehålls. Förflytta elverktyget med måttligt tryck och cirkulerande rörelser eller växla mellan längsgående och tvärgående riktning på arbetsstycket. Förvrid inte elverktyget för att förhindra att du t.ex. slipar igenom fanér. Stäng av elverktyget efter arbetet. Polera För polering av matta lacker eller efterpolering av repor (t.ex. akrylglas) kan elverktyget utrustas med sådana poleringsverktyg som lammullskuddar eller poleringsfilt eller -svamp (tillbehör). Välj ett lågt svängningstal vid polering (steg 1 –2), för att undvika att ytan skall värmas upp alltför mycket. Applicera polermedlet på en något mindre yta än den du vill polera. Arbeta in poleringsmedlet med ett lämpligt poleringsverktyg med kryssgångsrörelser eller cirkulerande rörelser och ett måttligt tryck. Låt inte polermedlet torka på ytan. I annat fall kan ytan skadas. Utsätt inte den yta som poleras för direkt solstrålning. Rengör poleringsverktygen regelbundet för att säkerställa goda poleringsresultat. Tvätta poleringsverktygen med ett milt tvättmedel och varmt vatten. Använd inga förtunnare. Användningstabell Uppgifterna i nedanstående tabell är rekommenderade värden. Genom praktiska försök kommer man fram till den kombination som är bäst lämpad för bearbetningen. Användning Grovlek (grovslipning/finslipning) Varvtalsnivå Lackmellanslipning 120/400 5/6 Lack/lasyr 40/80 5/6 Mjukt trä 40/240 5/6 Hårda träslag 60/320 5/6 Faner 240/320 5/6 Aluminium 80/240 5 Stål 60/240 5 Avrostning av stål 40/120 6 Rostfritt stål 120/240 5 Sten 80/200 6 Underhåll och service Underhåll och rengöring u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid det 10‑siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar . Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg bland hushållsavfallet! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EG om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg Svensk | 65 Bosch Power Tools 1 609 92A 49A | (17.05.2018)66 | Norsk 1 609 92A 49A | (17.05.2018) Bosch Power Tools omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning. Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsanvisninger for slipemaskiner u Bruk elektroverktøyet bare til tørrsliping. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Sørg for at ingen personer kan skades av gnistregn. Fjern brennbare materialer i nærheten. Det oppstår gnistregn ved sliping av metaller. u Brannfare! Unngå overoppheting av slipemaskinen og emnet som slipes. Tøm alltid støvbeholderen før pauser fra arbeidet. Slipestøv i støvposen, mikrofilteret eller papirposen (eller i filterposen hhv. filteret til støvsugeren) kan selvantenne ved ugunstige forhold som for eksempel gnistregn ved sliping av metaller. Faren er ekstra stor hvis slipestøvet blandes med lakk eller polyuretanrester eller andre kjemiske stoffer og emnet er varmt etter langvarig sliping. u Rengjør ventilasjonsslissen til elektroverktøyet jevnlig. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. u Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet føres sikrere med begge hender. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. u Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet for tørrsliping av tre, plast, metall, sparkelmasse og lakkerte overflater. Elektroverktøy med elektronisk regulering er også egnet for polering. Elektroverktøyet er ikke egnet for stasjonær bruk. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Ekstrahåndtak (isolert grepsflate) (2) Skrue for ekstrahåndtak

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningar- nas och att de stämmer överens med följande normer. Teknisk dokumentation: * Excenterslip Produktnummer
