PLB114B - Lame Ekraani Tugi Acme United - Tasuta kasutusjuhend

Toote tüüp	Lamepaneeli seinakinnitus
Bränd	Acme United
Mudel	PLB114B
Ühilduvad ekraani suurused	26 kuni 55 tolli
Maksimaalne kandevõime	50 naela (22,7 kg)
VESA ühilduvus	100x100 mm kuni 400x400 mm
Materjalid	Teras, plastik
Kinnituse tüüp	Seinakinnitus naastreaga
Liikumise tüüp	Kallutamine, pööramine, keeramine
Kallutusvahemik	+5° kuni -15°
Pöördevahemik	±45°
Keeramisvahemik	±3°
Kaugus seinast	1,5 kuni 2,5 tolli (38 kuni 64 mm)
Toitenõuded	Puudub (käsitsi juhtimine)
Hooldus ja puhastamine	Pühkige kuiva lapiga; vältige lahusteid
Ohutusfunktsioonid	Kinnitage seinanaastrite külge; kaalupiiri ei tohi ületada
Varuosad ja remonditavus	Mitte kasutaja hooldatav; pöörduge asenduste saamiseks Acme Unitedi poole
Üldine teave	Sisaldab kinnitusriistvara ja juhendit

Korduma kippuvad küsimused - PLB114B Acme United

Milliseid tööriistu on paigaldamiseks vaja?

Tavaliselt on vaja naastrealeidjat, puuri, loodi, mutrivõtit ja kruvikeerajaid. Konkreetsete tööriistade osas vaadake juhendit.

Kuidas teha kindlaks, kas mu teler on ühilduv?

Kontrollige VESA mustrit (auguvahe teleri tagaküljel). PLB114B toetab VESA kuni 400x400 mm. Samuti veenduge, et teie teler kaalub alla 50 naela.

Kas kinnitust saab kasutada betoonseinal?

Jah, kuid peate kasutama betoonankruid (pole kaasas) ja puurima tugevasse betooni. Ärge kunagi kinnitage ainult kipsplaadile.

Kas kinnitus sisaldab kogu vajalikku riistvara?

Jah, see sisaldab kruvisid, vahetükke, seibe ja kinnitusplaati. Kuid betooni seinankruid pole kaasas.

Kuidas pärast paigaldamist kallet reguleerida?

Lõdvendage kinnitusel olevaid kallutuse reguleerimiskruvisid, seadke soovitud nurk, seejärel pingutage uuesti. Kallutusvahemik on +5° kuni -15°.

Mis on PLB114B kaalupiir?

Maksimaalne kandevõime on 50 naela (22,7 kg). Selle ületamine võib põhjustada konstruktsiooni rikke.

Kas ma saan kinnitada kumera teleri?

Jah, kui VESA muster on vahemikus 100x100 kuni 400x400 mm ja kaal alla 50 naela. Kumera telerite jaoks võib õigeks sobivuseks vaja minna täiendavaid vahetükke.

Kas kinnitus on VESA nõuetega vastavuses?

Jah, see toetab standardseid VESA mustreid 100x100 mm kuni 400x400 mm, sealhulgas 200x200 ja 300x300.

Kuidas kinnitust puhastada?

Kasutage pehmet kuiva lappi. Ärge kasutage tugevaid kemikaale ega abrasiivseid puhastusvahendeid, et vältida viimistluse kahjustamist.

Kust leian kasutusjuhendi?

Juhend on tasuta allalaadimiseks saadaval saidil notice-facile.com PDF-vormingus. Saate saidi kaudu tellida ka tõlgitud versiooni.

KASUTUSJUHEND PLB114B Acme United

EE 26 Paigaldusjuhend 91 Garantiileht

Lahtipakkimisjuhised

• Avage ettevaatlikult pakk, võtke sisu välju ja asetage see kahjude vältimiseks papile või muule kaitsvale materjalile.
• Vörrelge pakendi sisu komplektile lisatud komponentide nimekirjaga (vt järgmist lehekülge) ning kontrollige, kas köik komponendid on olemas ja kahjustamata. Ärge kasutage kahjustatud ega defektseid osasid.
• Enne paigaldamist lugege hoolega köik juhised läbi.

Oluline ohutusinfo

Olge selle seadme paigaldamisel ja kasutamisel ettevaatlik. Ärge alustage tööd enne kui olete juhendi läbi lugenud ja järgige hoolega köiki juhendis olevaid soovitusi. Kasutage paigaldamise ajal nõuetekohast kaitsevarustust.

Kutsuge endale appi kvalifitseeritud tehnik, kui:

• Te ei saa juhendist aru või kahtlete paigaldustööde ohutuses.
• Te pole kindel oma seina ehituses ja ei tea, mis materjalist sein tehtud on.

Ärge kasutage antud toodet niisugusel viisil ega niisuguses seadistuses, mida pole käesolevas juhendis selgesõnaliselt lubatud. Käesolevaga loobume igasugusest vastutusest niisuguste kahju-või õnnetusjuhtumite eest, mis on põhjustatud kasutusjuhendi mittejärgimisest seadme paigaldamisel või kasutamisel.

HOIATUS	See televisiorialus tuleb kinnitada kindlalt vertikaalsele seinale. Ebakorrektse paigalduse tagajärjel võib alus maha kukkuda ning põhjustada kehavigastusi ja/või materiaalseid kahjusid.
Vajalikud tööriistad	5/32" (4mm) puuriotsakVõti	3/8" (10mm) puurotsakNaastude otsimisseade	Mutrivõti või võtmete komplektLood

Märkus: käesolevas komplektis sisalduvaid komponente ei tohi paigaldada seintele, milles leidub terasest naaste, ega tuhaplaadist seintele. Kui komplektis ei sisaldu köik paigaldustöödeks vajalikud tööriistad, siis pöörduge lähimasse tööriistapoodi ja leidke sealt endale vajalikud vahendid.

Komplekti sisu

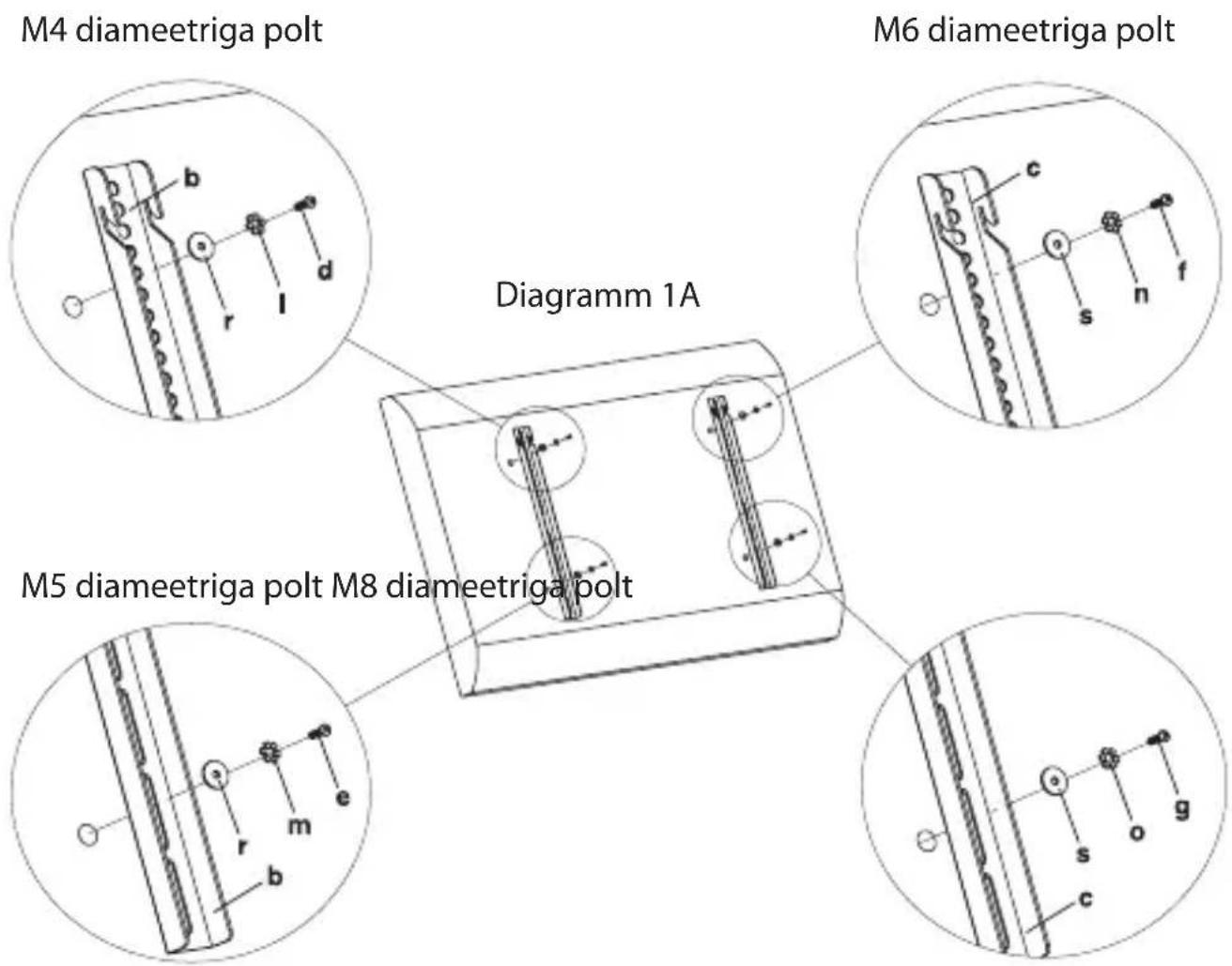

Esmalt tehke kindlaks Teie telerile sobivad poltide (d, e, f, g) läbimõõdud. Pärast korrektse diameetri kindlaks tegemist tutvuge alltoodud skeemiga. Kruvige polt teleri külge, kasutades sobivaid lukustusseibe (l, m, n, o) ja seibe (r, s). Veenduge, et monitori kinnitusdetailid asuvad vertikaalses keskpunktis ning on üksteisega kohakuti.

Monitorikinnituste paigaldamine kumera tagaküljega televisorile

Esmalt tehke kindlaks Teie telerile sobivad poltide (h, i, j, k) läbimõõdud. Pärast korrektse diameetri kindlaks tegemist tutvuge alltoodud skeemiga. Kruvige polt teleri külge, kasutades sobivaid lukustusseibe (l, m, n, o) ja seibe (r, s) ning vahedetaile (p, q). M4 ja M5 poltide jaoks tuleb monitori kinnitusdetaili ja vahedetaili vahele paigaldada veel üks M4/M5 seib. Veenduge, et monitori kinnitusdetailid asuvad vertikaalses keskpunktis ning on üksteisega kohakuti.

Seinaplaadi kinnitamine seinale

Telliskivist, betoonist või betoonplokist seinale kinnitamine:

Kasutage seinaplaati (a) šabloonina ning märkige selle abil seinale 3 augu asukohad. Veenduge, et augud paiknevad köik samal tasapinnal. Eelpuurige vähemalt 2.4" (60mm) sügavused augud, kasutades 3/8" (10mm) puuriotsa. Sisestage igasse auku tüübel (v). Tüübel peab jääma betoonpinnaga ühetasaseks isegi juhul kui seinas on kipsplaadikiht või muu materjal, mis tüübli liikumist takistab. Kinnitage seinaplaat, nagu näidatud diagrammil 2A, kasutades 3 keermepolti (t) ja 3 keermepoldi seibi (u).

Puidunaelte paigaldus:

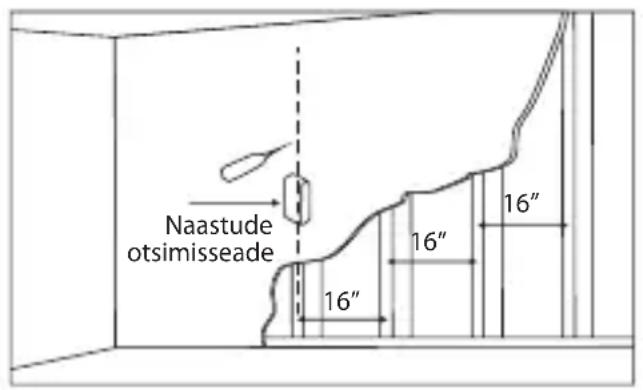

Seinaplaat (a) tuleb kinnitada kahe, üksteisest vähemalt 16" (406mm) kaugusel asuva puidunaela abil. Kahe kõrvutiasetseva naelala leidmiseks kasutage naelade otsimisseadet. Naelade asukohta on hea kindlaks teha näiteks naaskli või peenikese naela abil, nagu näidatud joonisel 2B. Eelpuurige 2,4" (60mm)-sügavune auk iga kinnituskoha juurde, kasutades 5/32"(4mm) puuriotsa. Veenduge, et puuritud augud asuvad kinnituskohtade keskpunktis ning on üksteisega kohakuti. Kinnitage seinaplaat 2 keermega poldi (t) ja 2 seibi (u) abil seinale.

Joonis 2A Joonis 2B

Monitori kinnitamine seinaplaadile

Hoiatus: mönede telerite töstmiseks on vaja kaht inimest! Me ei vastuta võimalike kehavigastuste ega tootekahjustuste eest.

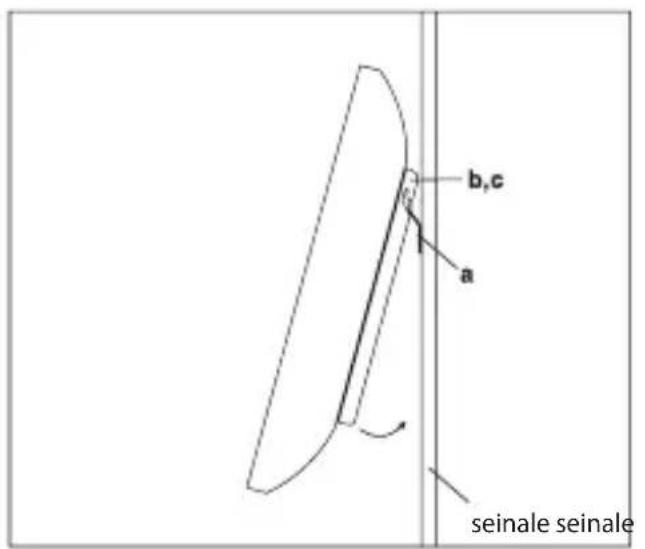

Esmalt lükake monitori kinnitusplaadi ülemine ots (b, c) üle seinaplaadi ülaosa (a) ning seejärel keerake alumine ots seinaplaadi alla, nagu näidatud joonisel 3A. Lõpptulemus on näha joonisel 3B.

Joonis 3BJoonis 3A

Täname, et valisite meie toote!

PL

Toote nimetus Toote mudel
Toote ostmise kuupäev Müüja ärinimi, aadress
Puudused (kuupäev, kirjeldus, toote vastuvõtnud isiku amet, ees- ja perekonnanimi ning allkiri)

1. Müügigarantii tähtaeg

Müügigarantii kehtib alates päevast, mil ostja käesoleva toote müüjalt ostis. Müügigarantii tähtaeg on märgitud toote pakendile.

2. Garantiitingimused

Garantii kehtib ainult toote ostudokumendi originaali ja käesoleva garantiilehe esitamisel. Garantiilehele peab olema märgitud toote mudeli nimetus, toote müügikuupäev, müüja ärinimi ja aadress.

Kui garantiiaja vältel avastatakse tootel defekt ning kui seda ei põhjustanud allpool toodud garantii kehtetuks tunnistamise sätetes märgitud asjaolud, siis kohustub tootja toote parandama või välja vahetama.

Garantiid ei kohaldata regulaarse kontrolli, hoolduse ja loomulikul teel kulunud osade remondi või väljavahetamise suhtes.

Garantiid ei kohaldata juhul, kui kahju või rikked on põhjustanud

• toote ebaõige installeerimine, ebaõige kasutamine ja/või tootja esitatud toc kasutamisjuhendite, tehniliste nõuete või ohutusstandardite eiramine tootega töötamisel, samuti juhul, kui puudused põhjustas ebakorrektne ladustamine, toote mahakukkumine või tugevad löögid;
  • korrosioon, muda, vesi või liiv;
• tootja poolt volitamata teeninduskeskuses sooritatud remont, parandamine vi puhastamine;
  • tootele ebasobivate varuosade, tarkvara või kulumaterjalide paigaldamine;
• õnnetusjuhtumid või juhtumid või mis tahes muud asjaolud, mis toimusid mitte tootja süül, sh ka äikese, vee, tulekahju või magnetvälja toime ja ebaõige ventilatsioon;
• juhul kui toode ei vasta konkreetse riigi, mis ei ole ostu sooritamise riik, standardite või spetsifikatsioonide nõuetele. Mis tahes katse kohandada toodet teiste riikide tehnilistele nõuetele või ohutusnõuetele tühistab kõik õigused garantiiteenindusele.

Juhul kui tootel riket ei leita, tasub ostja köik teeninduskulud.
