Tuotetyyppi	Seinäkiinnike litteälle paneelille
Brändi	Acme United
Malli	PLB114B
Yhteensopivat näyttökoot	26 - 55 tuumaa
Suurin painokapasiteetti	50 lb (22,7 kg)
VESA-yhteensopivuus	100x100 mm - 400x400 mm
Materiaalit	Teräs, Muovi
Asennustyyppi	Seinäkiinnitys runkotolppiin
Liiketyyppi	Kallistus, Kääntö, Pyöritys
Kallistusalue	+5° – -15°
Kääntöalue	±45°
Pyöritysalue	±3°
Etäisyys seinästä	1,5 - 2,5 tuumaa (38 - 64 mm)
Virrantarve	Ei (manuaalinen käyttö)
Huolto ja puhdistus	Pyyhi kuivalla liinalla; vältä liuottimia
Turvallisuusominaisuudet	Kiinnitä seinän runkotolppiin; painorajaa ei saa ylittää
Varaosat ja korjattavuus	Ei käyttäjän huollettavissa; ota yhteyttä Acme Unitediin vaihtotuotteita varten
Yleistietoa	Sisältää asennustarvikkeet ja käyttöohjeen

Usein kysytyt kysymykset - PLB114B Acme United

Mitä työkaluja tarvitaan asennukseen?

Tyypillisesti tarvitaan nastahakulaite, pora, vatupassi, hylsyavain ja ruuvitaltat. Katso ohjekirjasta tietyistä työkaluista.

Miten tiedän, onko televisioni yhteensopiva?

Tarkista VESA-kuvio (television takana olevien reikien väli). PLB114B tukee VESAa enintään 400x400 mm. Varmista myös, että televisiosi painaa alle 50 lb.

Voiko kiinnikettä käyttää betoniseinällä?

Kyllä, mutta silloin on käytettävä betoniankkureita (eivät sisälly) ja porattava kiinteään betoniin. Älä koskaan asenna pelkälle kipsilevylle.

Sisältääkö kiinnike kaikki tarvittavat tarvikkeet?

Kyllä, se sisältää ruuvit, välikkeet, aluslevyt ja asennuslevyn. Betoniankkurit eivät kuitenkaan sisälly.

Miten säädän kallistusta asennuksen jälkeen?

Löysää kiinnikkeen kallistussäätöruuveja, aseta haluttu kulma ja kiristä uudelleen. Kallistusalue on +5° – -15°.

Mikä on PLB114B:n painokapasiteetti?

Suurin painokapasiteetti on 50 lb (22,7 kg). Tämän ylittäminen voi aiheuttaa rakenteellisen vian.

Voinko asentaa kaarevan television?

Kyllä, kunhan VESA-kuvio on 100x100–400x400 mm ja paino alle 50 lb. Kaarevat televisiot saattavat vaatia lisävälikkeitä sopivan asennuksen varmistamiseksi.

Onko kiinnike VESA-yhteensopiva?

Kyllä, se tukee vakiomuotoisia VESA-kuvioita 100x100 mm:stä 400x400 mm:iin, mukaan lukien 200x200 ja 300x300.

Miten puhdistan kiinnikkeen?

Käytä pehmeää, kuivaa liinaa. Älä käytä voimakkaita kemikaaleja tai hankaavia puhdistusaineita, jotta pinta ei vaurioidu.

Mistä löydän käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa osoitteesta notice-facile.com. Voit myös pyytää käännettyä versiota sivuston kautta.

KÄYTTÖOHJE PLB114B Acme United

FI 46 Asennusohjeet 94 Takuulomake

SE 53 Installation Instruktion 95 Garantisedel

(4) M6 lukustusseib -n

(4) M8 lukustusseib -o

Pakkauksesta purkamisohjeet:

• Avaa laatikko varoen, nosta osat ulos ja levitä ne pahville tai muulle suojaavalle pinnalle.
• Tarkasta pakkauksen sisältö seuraavalla sivulla olevan osalistan avulla varmistaaksesi, että kaikki osat ovat mukana ja vahingoittumattomia. Älä käytä vahingoittuneita tai viallisia osia.
  • Lue kaikki ohjeet huolellisesti ennen asennusta.

Tärkeitä turvallisuustietoja

Ole huolellinen asentaessasi ja käyttäessäsi laitetta. Lue ohjeet ennen asennuksen aloittamista ja seuraa tarkasti kaikkia annettuja ohjeita. Käytä tarvittavia turvallisuusvälineitä asennuksen aikana.

Pyydä pätevää asentajaa avustamaan asentamisessa, jos:

• Et ymmärrä näitä ohjeita, tai jos sinulla on epäilyksiä telineen turvallisuuteen liittyen.
• Jos et ole varma seinäsi kestävyydestä, pyydä apua kokeneelta asentajalta.

Älä käytä tätä laitetta mihinkään muuhun kuin näissä ohjeissa mainittuun tarkoitukseen tai asennukseen. Emme ole vastuussa mistään tapaturmista tai vahingoista, jotka johtuvat laitteen vääränlaisesta kokoamisesta, asentamisesta tai käytöstä.

VAROITUS	Tämä televisioteline tulee kiinnittää lujasti pystysuoraan seinään. Jos telinettä ei ole asennettu oikein, se voi pudota ja aiheuttaa mahdollisen tapaturman ja/tai vahinkoja.
Tarvittavat työkalut	5/32"(4 mm) porauspääRuuvimeisseli	3/8"(10mm) kiviporaPystytuen paikannin	RuuviavainsarjaVatupassi

Huomautus: Pakkauksen asennusosia ja työkaluja ei ole tarkoitettu terästukiin eikä tiiliseiniin kiinnitystä varten. Jos asennukseen tarvittavia työkaluja ei ole mukana, kysy tarvittavia tarvikkeita paikallisesta rautakaupasta.

FI

Toimitettavien osien lista

(1)Seinälevy-a (1) Vasen näytön varsi-b (1) Oikea näytön varsi-c

(4)M4x12 pultti-d (4) M5x12 pultti-e (4) M6x12 pultti-f (4) M8x16 pultti-g

(4) M4 tiivistysrengas-l (4) M5 tiivistysrengas-m (4) M6 tiivistysrengas-n (4) M8 tiivistysrengas-o

(4) M4/M5 välikappale-p (4) M6/M8 välikappale-q (8) M4/M5 tiiviste-r (4) M6/M8 tiiviste-s

(3) Kansipultti-t (3) Kansipultin tiiviste-u (3) Betonikiinnike-v

Näytön tukien kiinnittäminen televisioon, jossa litteä takaosa

Tarkasta ensin televisiollesi sopiva (d, e, f, g) pultin läpimitta. Tarkastettuasi läpimitan, katso alla oleva kaaviokuva. Pultit kierretään televisioon käyttämällä oikeaa lukitusrengasta (l, m, n, o) ja tiivistettä(r, s). Varmista, että näytön varret on keskitetty poikittaissuunnassa, ja että ne ovat samalla tasolla toistensa kanssa.

FI

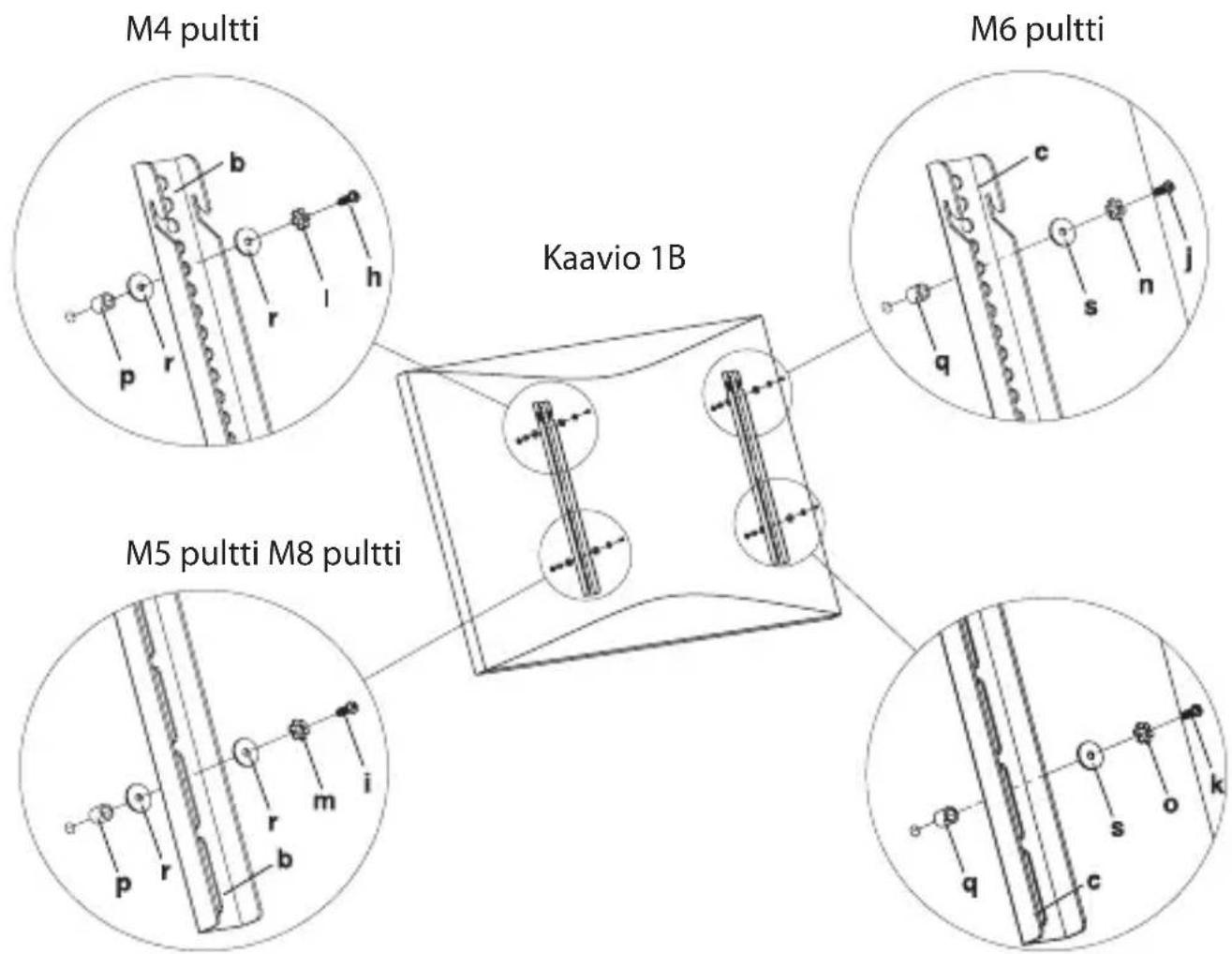

Näytön tukien kiinnittäminen televisioon, jossa kaareva takaosa

Tarkasta ensin televisiollesi sopiva (h, i, j, k) pultin läpimitta. Tarkastettuasi läpimitan, katso alla oleva kaaviokuva. Pultit kierretään televisioon käyttämällä oikeaa lukitusrengasta (l, m, n, o), tiivistettä(r, s) ja välikappaletta (p, q). M4 ja M5 pulteille tarvitaan toinen M4/M5 tiiviste näytön varren ja välikappaleen välille. Varmista, että näytön varret on keskitetty poikittaissuunnassa, ja että ne ovat samalla tasolla toistensa kanssa.

Seinälevyn kiinnittäminen seinään

Asennus tiili- tai betoniseinään:

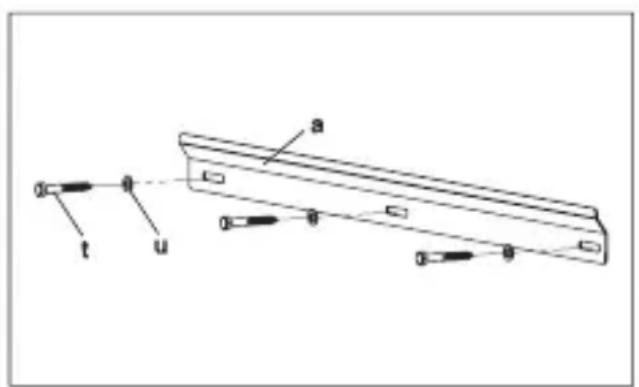

Käytä seinälevyä (a) mallineena merkitäksesi 3 reiän paikkaa seinään. Varmista, että reiät ovat samalla tasolla. Esiporaa nämä reiät 3/8"(10 mm) kiviporalla vähintään 2.4"(60mm) syvyisiksi. Kiinnitä betonikiinnike (v) jokaiseen reikään. Varmista, että kiinnike on painettu kokonaan betonipintaa vasten, vaikka sen pinnalla olisikin kuivaseinä tai muu kerros. Kiinnitä seinälevy seinään käyttämällä 3kpl kansipultteja (t) ja 3kpl kansipultin tiivisteitä (u) kaavion 2A esittämällä tavalla.

Kiinnitys puutukiin:

Seinälevy (a) tulee kiinnittää kahteen puutukeen, joiden välinen etäisyys on vähintään 16"(406mm). Käytä palkin paikanninta löytääksesi kaksi vierekkäistä palkkia. Palkkien sijainti voidaan tarkastaa ohuella lävistimellä tai naulalla kaavion 2B esittämällä tavalla. Esiporaa 2.4"(60 mm) syvyinen reikä halutulle korkeudelle kumpaankin palkkiin 5/32"(4 mm) poranterällä. Varmista, että nämä reiät ovat suunnilleen keskellä palkkeja ja samassa tasossa. Kiinnitä seinälevy seinään käyttämällä 2kpl kansipulttia (t) ja 2kpl kansipultin tiivistettä (u).

Kaavio 2A Kaavio 2B

Näytön kiinnittäminen seinälevyyn

Varoitus: Joidenkin televisioiden nostamiseen tarvitaan kaksi henkilöä! Emme ole vastuussa henkilövahingoista emmekä laitteiden vahingoittumisesta.

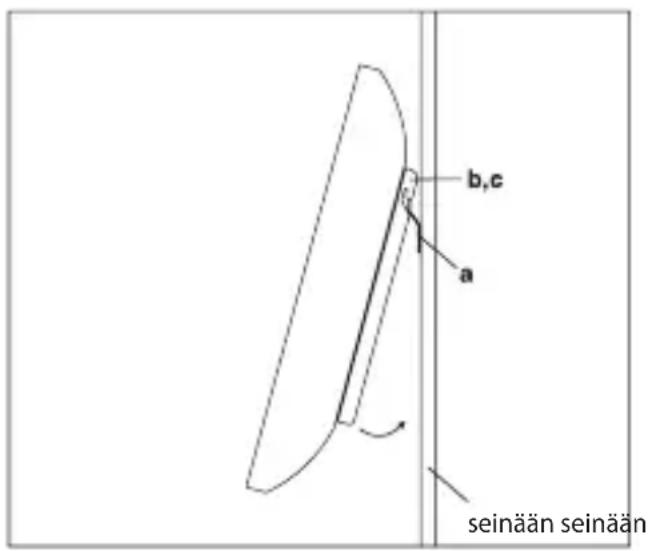

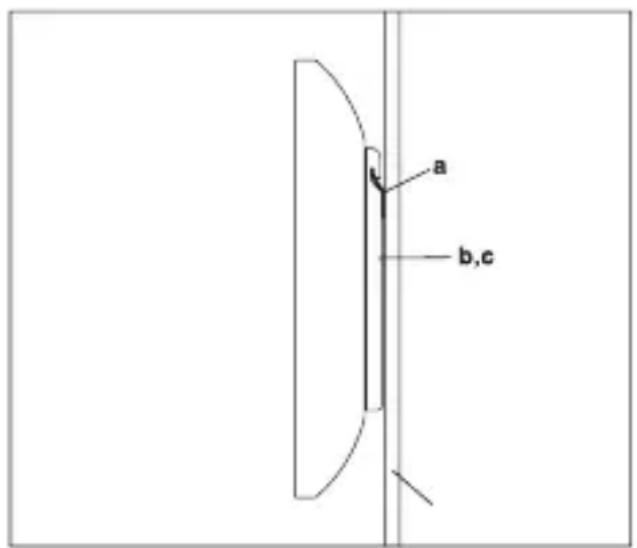

Kiinnitä ensin näytön tuet (b, c) seinälevyn yläosaan (a) ja anna sitten näytön tukien alaosan kääntyä seinää vasten kaavion 3A esittämällä tavalla. Kaavio 3B esittää loppuasentoa.

Kaavio 3A Kaavio 3B

Kiitos että valitsit tuotteemme. Nauti sen käytöstä.

Uppackningsinstruktioner

Tuote Malli
Ostopäivä Myyjän nimi ja osoite
Viat (päivämäärä, kuvaus, tuotteen vastaanottaneen henkilön asema, etunimi, sukunimi ja allekirjoitus)

1. Takuuaika

Takuu astuu voimaan päivänä, jolloin ostaja ostaa tuotteen myyjältä. Takuuaika ilmoitetaan tuotteen pakkauksessa.

2. Takuuehdot

Takuu on voimassa vain, kun esitetään ostotodistus ja tämä takuulomake, johon on merkitty tuotteen nimi ja malli, tuotteen ostopäivä sekä myyjän nimi ja osoite.

Jos tuotteessa havaitaan takuuaikana vikoja, jotka eivät johdu alla mainituista syistä, valmistaja vaihtaa tuotteen.

Takuu ei koske normaalia huoltoa tai korjausta eikä luonnollisella tavalla kuluneita osia.

Takuu ei kata seuraavista syistä johtuvia vaurioita tai vikoja:

• Tuotteen virheellinen asennus, vääränlainen käyttö ja/tai käyttöohjeiden tai valmistajan esittämien vaatimusten ja turvallisuusohjeiden noudattamisen laiminlyönti sekä lisäksi sopimaton varastointi, pudottaminen tai iskuille altistaminen.
  • Korroosio, muta, vesi ja hiekka.
• Muiden kuin valmistajan valtuuttamien henkilöiden suorittamat korjaukset, muutokset tai puhdistukset.
• Tuotteeseen sopimattomien varaosien, ohjelmistojen tai kulutusmateriaalien käyttäminen.
• Onnettomuudet tai muut sellaiset tapahtumat, joihin valmistaja ei voi mukaan lukien salama, vesi, tulipalo, magneettikenttä tai sopimaton tuuletus.
• Jos tuotetta käytetään muussa maassa kuin ostomaassa, ja se ole kyseisessä maassa voimassa olevien standardien ja määräysten mukainen. Kaikki yritykset muuttaa tuote muun kuin ostomaan teknisten ja turvallisuusmääräysten mukaiseksi aiheuttavat takuun raukeamisen.

Jos tuotteessa ei havaita olevan vikaa, palvelun kustannukset jäävät ostajan maksettaviksi.
