PLB114B - Крепление для Плоского Экрана Acme United - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для плоской панели
Бренд	Acme United
Модель	PLB114B
Совместимые размеры экрана	от 26 до 55 дюймов
Максимальная нагрузка	50 фунтов (22,7 кг)
Совместимость VESA	от 100x100 мм до 400x400 мм
Материалы	Сталь, пластик
Тип монтажа	Настенное крепление на стойки
Тип движения	Наклон, поворот, вращение
Диапазон наклона	от +5° до -15°
Диапазон поворота	±45°
Диапазон вращения	±3°
Расстояние от стены	от 1,5 до 2,5 дюйма (от 38 до 64 мм)
Требования к питанию	Нет (ручное управление)
Уход и чистка	Протирать сухой тканью; избегать растворителей
Особенности безопасности	Крепить к стойкам стены; не превышать предельную нагрузку
Запасные части и ремонтопригодность	Не подлежит обслуживанию пользователем; обращайтесь в Acme United для замены
Общая информация	Включает монтажную фурнитуру и инструкцию по эксплуатации

Часто задаваемые вопросы - PLB114B Acme United

Какие инструменты необходимы для установки?

Обычно требуются искатель стоек, дрель, уровень, гаечный ключ и отвертки. Обратитесь к руководству для получения конкретных инструментов.

Как определить, совместим ли мой телевизор?

Проверьте шаблон VESA (расстояние между отверстиями на задней панели телевизора). PLB114B поддерживает VESA до 400x400 мм. Также убедитесь, что ваш телевизор весит менее 50 фунтов.

Можно ли использовать крепление на бетонной стене?

Да, но необходимо использовать бетонные анкеры (не входят в комплект) и сверлить в твердый бетон. Никогда не крепите только на гипсокартон.

Входит ли в комплект крепления все необходимое оборудование?

Да, в комплект входят винты, прокладки, шайбы и монтажный кронштейн. Однако стенные анкеры для бетона не входят.

Как отрегулировать наклон после установки?

Ослабьте винты регулировки наклона на креплении, установите нужный угол, затем затяните. Диапазон наклона от +5° до -15°.

Какова грузоподъемность PLB114B?

Максимальная грузоподъемность составляет 50 фунтов (22,7 кг). Превышение может привести к разрушению конструкции.

Можно ли установить изогнутый телевизор?

Да, при условии, что шаблон VESA находится в пределах от 100x100 до 400x400 мм, а вес не превышает 50 фунтов. Для изогнутых телевизоров могут потребоваться дополнительные прокладки для правильной посадки.

Соответствует ли крепление стандарту VESA?

Да, оно поддерживает стандартные шаблоны VESA от 100x100 мм до 400x400 мм, включая 200x200 и 300x300.

Как чистить крепление?

Используйте мягкую сухую ткань. Не используйте агрессивные химикаты или абразивные чистящие средства, чтобы не повредить покрытие.

Где найти руководство по эксплуатации?

Руководство доступно для бесплатного скачивания на notice-facile.com в формате PDF. Вы также можете запросить переведенную версию через сайт.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PLB114B Acme United

BG 67 Инструкции за монтаж 97 Гаранционен лист

RU 74 Инструкция по установке 98 Гарантийный талон

• Осторожно откройте упаковку, выньте содержимое коробки и разложите его на картоне или на другой защитной поверхности, чтобы избежать повреждения.
• Сверьте содержимое упаковки с перечнем поставки на следующей странице, чтобы убедиться, что все составные части получены без повреждений. Не используйте поврежденные или дефективные части.
• Внимательно прочитайте все рекомендации прежде чем начинать установку.

Важная информация по технике безопасности

Осторожно устанавливайте и эксплуатируйте данное устройство. Пожалуйста, прочитайте эту инструкцию перед началом монтажа и внимательно выполняйте все рекомендации, которые содержатся в ней. Во время установки пользуйтесь соответствующими средства техники безопасности.

Пожалуйста, позвоните квалифицированному монтажнику для получения помощи, в случае если:

• Вы не понимаете этой инструкции, или имеете любые сомнения относительно безопасности установления.
• Если вы неуверенные относительно типа вашей стены, проконсультируйтесь с квалифицированным монтажником.

Не используйте это изделие в других целях кроме как в целях, указанных в данной инструкции. Мы снимаем с себя любую ответственность за повреждения, которые появились в результате неправильного составления, монтажа или неправильного использования изделия.

ВНИМАНИЕ	Это крепление для телевизора должно быть тщательно закреплено на вертикальной стене. В случае ненадлежащей установки крепление может упасть и стать причиной возможному травмирования и/или повреждение.
Необходимые инструменты	Сверло диам. 4ммКрестовая отвертка	Сверло диам. 10мм для кирпичных и бетонных стенИскатель стоек	Гаечный ключУровень

Примечание: Монтажные узлы и детали, которые поставляются, не предназначенные для установки на стенах с металлическими стойками или стенах, сделанные из шлакоблоков. Если в комплекте отсутствует нужная вам арматура, пожалуйста , проконсультируйтесь в вашем местном хозяйственном магазине по поводу нужных компонентов.

RU

Список деталей поставки

(1)Стеновапластина - a	(1)Левый кронштейн монитора - b	(1)Правий кронштейн монитора - c
(4)Болт M4x12 - d (4)Болт M5x12 - e 4)Болт M6x12 - f (4)Болт M8x16 - g
(4)Болт M4x30 - h (4)Болт M5x30 - i (4)Болт M6x35 - j (4)Болт M8x40 - k
(4)Стопорная шайба M4 - l	(4)Стопорная шайба M5 - m	(4)Стопорная шайба M6 - n
(4)Вставка M4/M5 - p (4)Вставка M6/M8 - q (8)Шайба M4/M5 - r (4) Шайба M6/M8 -s
(3)Болт с квадратной головкой-т (3) Шайба -u(3) (3) Анкер -v

Крепление кронштейнов к телевизору с плоской задней стенкой

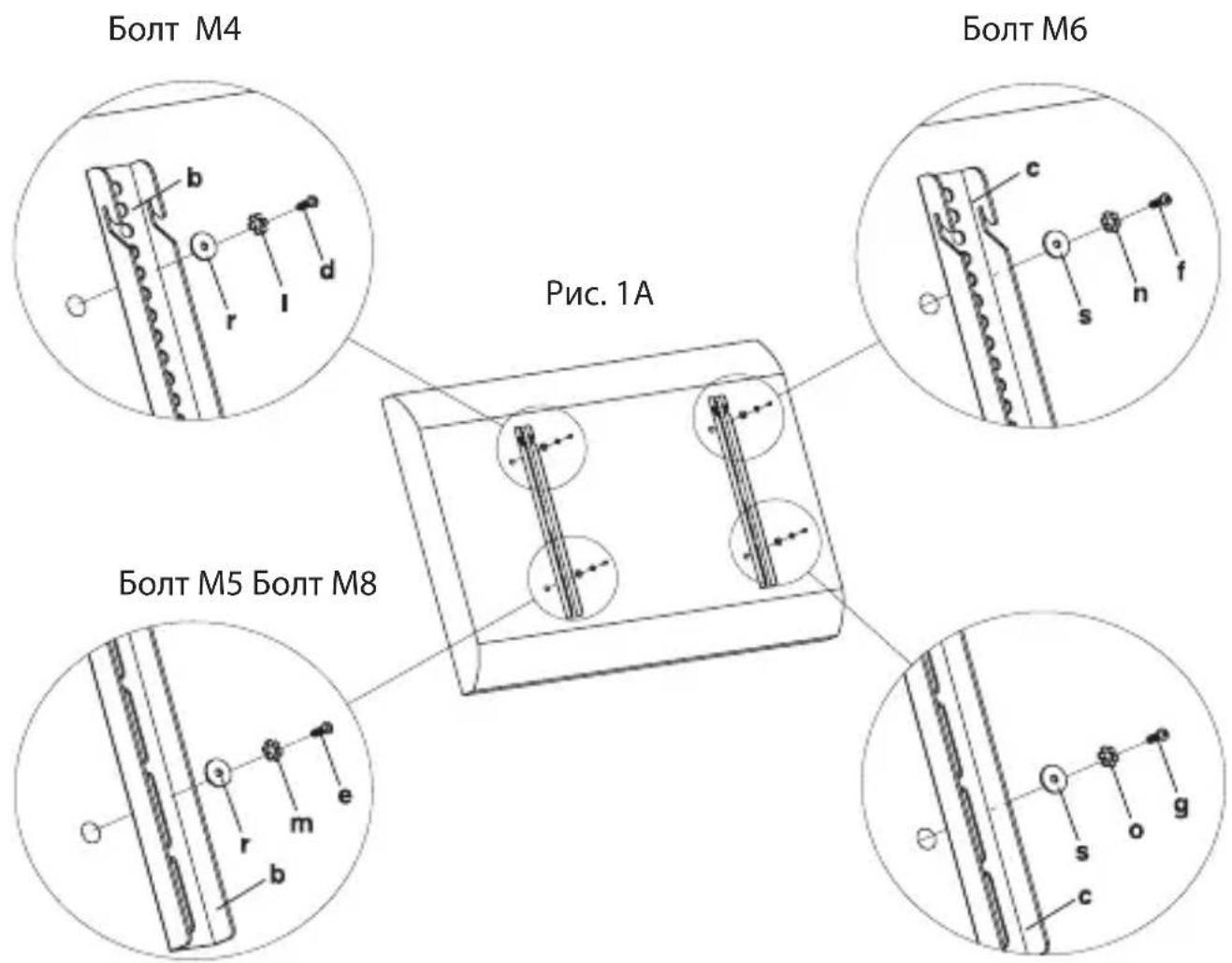

Прежде всего убедитесь, что диаметр болта (d,e,f,g) отвечает требованиям вашего телевизора. После того, как вы определились с правильным диаметром, пожалуйста, просмотрите приведенные ниже рисунки. Прикрутите кронштейны к телевизору с помощью болтов, используя нужную стопорную шайбу (l,m,n,o) и шайбу (r,s). Пожалуйста, удостоверьтесь, что кронштейны монитора находятся в вертикальном положении и на одном уровне друг с другом.

RU

Крепление кронштейнов монитора к телевизору с выпуклой задней стенкой

Прежде всего убедитесь, что диаметр болтов (h,i,j,k) отвечает требованиям вашего телевизора. После того, как вы определились с правильным диаметром, пожалуйста, просмотрите приведенные ниже иллюстрации. Прикрутите кронштейны к телевизору с помощью болтов, используя нужную стопорную шайбу (l,m,n,o) и шайбу (r,s), а также вставку (p,q). Для болтов M4, или M5 вам понадобится другая шайба M4/M5 между кронштейном монитора и вставкой. Пожалуйста, удостоверьтесь, что кронштейны монитора находятся в вертикальном положении и на одном уровне друг с другом.

Крепление стеновой пластины к стене

Крепление к стене из кирпича, монолитного бетона или бетонных блоков:

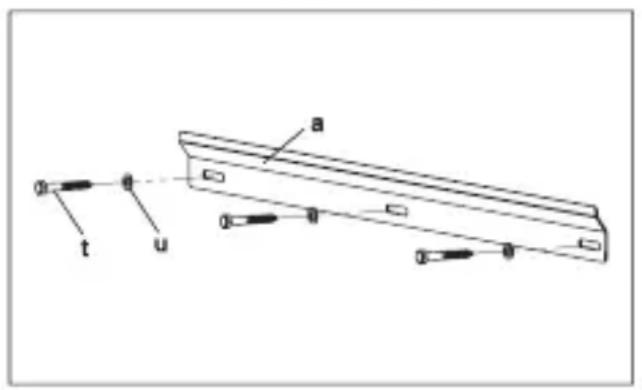

Используйте стеновую пластину (а) в качестве шаблона для обозначения мест отверстий в стене. Удостоверьтесь, что отверстия находятся на одном уровне. Просверлите отверстия с помощью 10-мм сверла для бетонных или кирпичных стен на глубину не меньше 60 мм. Вставьте анкер (v) в каждый из этих отверстий. Удостоверьтесь, что анкер плотно сидит в стене и не выступает за ее поверхность. Прикрепите стеновую пластину к стене с помощью трех болтов с квадратной головкой (t) и трех шайб (u), как показано на рисунке 2А.

Крепление к деревянным стойкам:

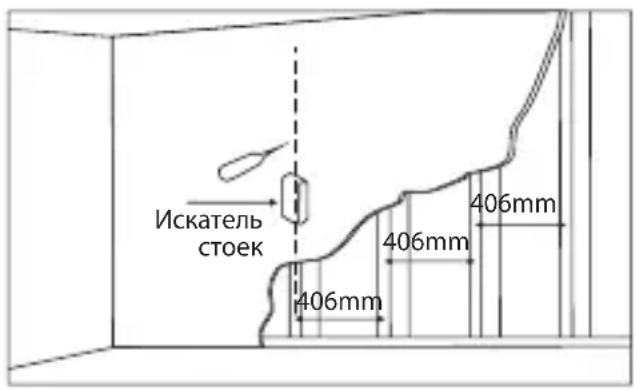

Стеновая пластина (а) должна крепиться к двум деревянным стойкам, расположенным одна от другой, по меньшей мере, на расстоянии 40 см. Используйте искатель стоек, чтобы определить местоположение двух соседних стоек. Для проверки местонахождения можно воспользоваться шилом или тонким гвоздем, как показано на рисунке 2Б. С помощью сверла диаметром 4 мм высверлите отверстие на глубину 60мм на нужной высоте от пола в каждой стойке. Удостоверьтесь, что эти отверстия находятся посреди стоек и на одном уровне. Прикрепите стеновую пластину к стене с помощью двух болтов с квадратной головкой (т) и двух шайб(и).

Рис. 2А Рис. 2В

RU

Крепление к стене

Предостережение: чтобы поднять некоторые телевизоры необходимо два человека! Мы не несем ответственности за травмы и повреждение изделия.

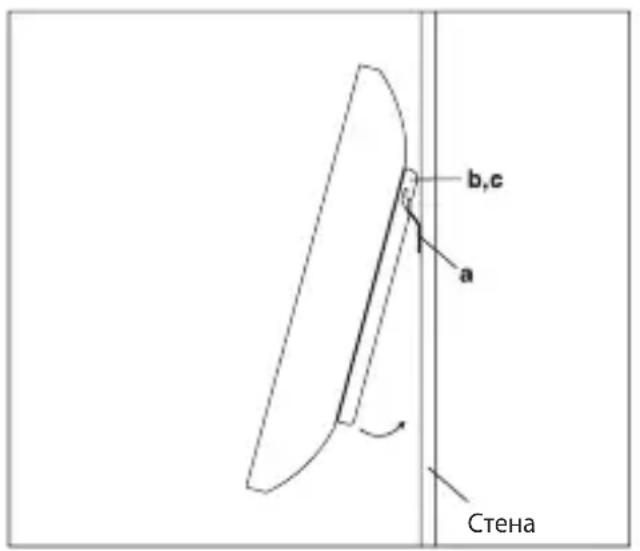

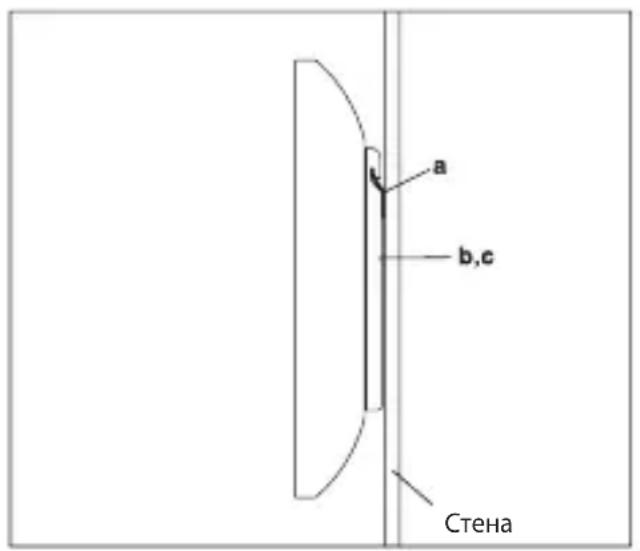

Сначала зацепите кронштейны монитора (b,c) за верх стеновой пластины (a), потом дайте нижней части кронштейнов монитора стать к стене, как показано на рисунке 3A. Конечное крепление показано на рисунке 3B.

Рис. 3А Рис. 3В

Благодарим, что выбрали наши товары и желаем приятного использования.

Розпаковування

Изделие Модель изделия
Дата покупки изделия Наименование	продавца, адрес
Неисправности (дата, описание, должность, имя, фамилия и подпись лица, принявшего изделие)

1. Гарантийный срок

Гарантия действует со дня приобретения покупателем данного изделия у продавца. Гарантийный срок указан на упаковке изделия.

2. Условия гарантии

Гарантия действует лишь при предъявлении подлинника документа, подтверждающего покупку изделия, и настоящего гарантийного талона, содержащего наименование модели изделия, дату покупки изделия, наименование и адрес продавца.

В случае установления в течение действия гарантийных обязательств дефектов изделия, следствием возникновения которых не явились причины, перечисленные выше, гарантия не действует, производитель обязуется изделие отремонтировать либо заменить.

Действие гарантии не распространяется на регулярные проверки, обслуживание и ремонт естественно изнашивающихся частей либо их замену.

Гарантия не распространяется на случаи, при которых вред или неисправности возникли вследствие:

• ненадлежащей установки, эксплуатации изделия и/или несоблюдения представленных производителем инструкций по эксплуатации изделия и работе с ним, технических требований или стандартов безопасности, а также ненадлежащего складирования, падения на землю или сильных ударов;
  • действия коррозии, попадания грязи, воды или песка;
• ремонта, модификации или чистки, выполненных не в авторизированном сервисном центре производителя;
• использования неподходящих для изделия запасных частей, программного обеспечения или расходных материалов;
• несчастных случаев или происшествий или любых причин, на которые производитель не в состоянии оказывать влияние, а также вследствие воздействия молнии, воды, огня, магнитных полей и ненадлежащей вентиляции;
• несоответствия изделия стандартам и спецификациям конкретной страны, в которой изделие не было приобретено. Любая попытка привести в соответствие изделия с техническими требованиями или требованиями безопасности другой страны лишает покупателя всех прав на гарантийное обслуживание.

В случае необнаружения в изделии неисправностей, все связанные с обслуживанием расходы оплачиваются покупателем.
